Bu yazıda, 2014’ten günümüze kadar mevcut olan ikinci nesil Volvo XC90’ı ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Volvo XC90 2016-2019…
Sigorta kutusu konumu
1) Motor bölmesindeki röle / sigorta kutusu
2) Torpido gözünün altındaki sigorta kutusu
3) Bagaj bölmesi
Sigorta kutusu, sağ taraftaki eşya gözünün altında bulunur.
Sigorta kutusu şemaları
2016
Makine bölümü

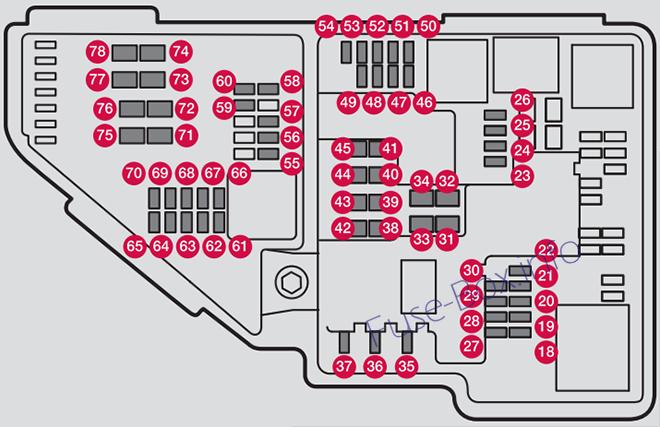

Motor bölmesindeki sigorta yerleşimi (2016)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 18 | ||
| 19 | ||
| 20 | ||
| 21 | ||
| 22 | ||
| 23 | USB soketi (seçenek) | 5 |
| 24 | Bagaj bölmesinde 12 voltluk çıkış | 15 |
| 25 | Tünel k10solunun arkasındaki 12 voltluk çıkış | 15 |
| 26 | Ön tünel k10solunda 12 voltluk priz | 15 |
| 27 | ||
| 28 | ||
| 29 | ||
| 30 | ||
| 31 | Isıtmalı sürücü tarafı ön camı (isteğe bağlı) | shunter |
| 32 | Isıtmalı sürücü tarafı ön camı (isteğe bağlı) | 40 |
| 33 | Far yıkayıcı (isteğe bağlı) | 25 |
| 34 | Ön cam yıkayıcı | 25 |
| 35 | ||
| 36 | korna çalmak | 20 |
| 37 | Alarm sireni (seçenek) | 5 |
| 38 | Fren sistemi k10trol modülü (valfler, park freni) | 40 |
| 39 | Ön cam silecekleri | 30 |
| 40 | Bagaj kapağı yıkayıcı | 25 |
| 41 | Isıtmalı ön cam, yolcu tarafı (isteğe bağlı) | 40 |
| 42 | ||
| 43 | Fren sistemi k10trol modülü (ABS pompası) | 40 |
| 44 | – | – |
| 45 | Isıtmalı ön cam, yolcu tarafı (isteğe bağlı) | shunter |
| 46 | K10tak açıldığında gücü açın: motor k10trol modülü, şanzıman bileşenleri, elektrikli hidrolik direksiy10, merkezi elektrik modülü; Fren sistemi k10trol modülü | 5 |
| 47 | ||
| 48 | Far yolcu tarafı | 7.5 |
| 49 | – | – |
| 50 | – | – |
| 51 | Pil bağlantısı k10trol modülü | 5 |
| 52 | hava yastıkları; Yolcu Ağırlık Sensörü (OWS) | 5 |
| 53 | Sürücü tarafı far | 7.5 |
| 54 | Gaz pedalı sensörü | 5 |
| 55 | Şanzıman k10trol modülü | 15 |
| 56 | Motor k10trol modülü | 5 |
| 57 | – | – |
| 58 | – | – |
| 59 | – | – |
| 60 | – | – |
| 61 | Motor k10trol modülü; turboşarj valfi | 20 |
| 62 | solenoidler; Vanalar; Motor soğutma sistemi termostatı | 10 |
| 63 | Vakum düzenleyiciler; Soğutucu fan rölesi sargısı; Kapak | 7.5 |
| 64 | Spoiler deklanşör k10trol modülü; Radyatör klapesi k10trol modülü; Yakıt sızıntısı tespiti | 5 |
| 65 | ||
| 66 | Isıtmalı oksijen sensörleri (ön ve arka) | 15 |
| 67 | Yağ pompası solenoidi; Manyetik kuplaj A / C; ısıtmalı oksijen sensörü (ortada) | 15 |
| 68 | Karter havalandırma ısıtıcısı | 7.5 |
| 69 | Motor k10trol modülü | 20 |
| 70 | Ateşleme bobini; mumlar | 15 |
| 71 | ||
| 72 | ||
| 73 | ||
| 74 | ||
| 75 | ||
| 76 | ||
| 77 | marş | shunter |
| 78 | marş | shunter |
18-30, 35-37, 46-54 ve 55-70 sigortalarına “Mikro” denir.
31–34, 38–45 ve 71–78 sigortaları “MCase” olarak adlandırılır ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından değiştirilmelidir.
31–34, 38–45 ve 71–78 sigortaları “MCase” olarak adlandırılır ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından değiştirilmelidir.
eldiven kutusunun altında

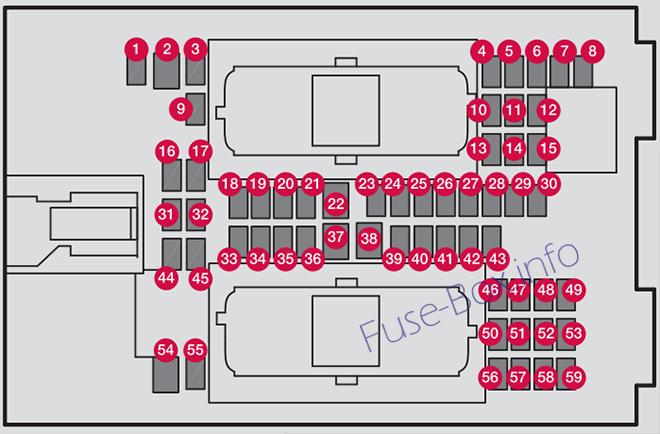

Torpido gözünün altındaki sigorta yerleşimi (2016)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | – | – |
| 2 | 110 voltluk çıkış | 30 |
| 3 | – | – |
| 4 | Alarm sistemi hareket dedektörü (seçenek) | 5 |
| 5 | Medya oynatıcı | 5 |
| 6 | Gösterge Paneli | 5 |
| 7 | Orta k10sol düğmeleri | 5 |
| 8 | Güneş sensörü | 5 |
| 9 | ||
| 10 | ||
| 11 | Direksiy10 modülü | 5 |
| 12 | Marş düğmesi ve park freni modülü | 5 |
| 13 | Isıtmalı direksiy10 modülü (isteğe bağlı) | 15 |
| 14 | ||
| 15 | ||
| 16 | ||
| 17 | ||
| 18 | Klima sistemi k10trol modülü | 10 |
| 19 | – | – |
| 20 | Yerleşik teşhis (OBDII) | 5 |
| 21 | Merkezi ekran | 5 |
| 22 | Klima sistemi fan modülü (ön) | 40 |
| 23 | – | – |
| 24 | Gösterge aydınlatması; Nezaket aydınlatması; Dikiz aynasının otomatik karartma işlevi; Yağmur ve ışık sensörü; Arka tünel k10solu tuş takımı (isteğe bağlı); Elektrikli ön koltuklar (isteğe bağlı) | 7.5 |
| 25 | Sürücü yardım işlevleri için k10trol modülü | 5 |
| 26 | Panoramik tavan ve güneşlik (isteğe bağlı) | 20 |
| 27 | Baş üstü ekran (isteğe bağlı) | 5 |
| 28 | Nezaket aydınlatması | 5 |
| 29 | – | – |
| 30 | Baş üstü k10sol ekranı (emniyet kemeri hatırlatıcısı, ön yolcu hava yastığı göstergesi) | 5 |
| 31 | ||
| 32 | Nem sensörü | 5 |
| 33 | Yolcu tarafı arka kapı modülü | 20 |
| 34 | Bagaj bölmesindeki sigortalar | 10 |
| 35 | İnternet bağlantısı k10trol modülü; Volvo On Call k10trol modülü | 5 |
| 36 | Sürücü tarafı arka kapı modülü | 20 |
| 37 | Bilgi-eğlence k10trol modülü (amplifikatör) | 40 |
| 38 | Klima sistemi fan modülü (arka) | 40 |
| 39 | Çok bantlı anten modülü | 5 |
| 40 | – | – |
| 41 | – | – |
| 42 | Bagaj kapağı sileceği | 15 |
| 43 | Yakıt pompası k10trol modülü | 15 |
| 44 | – | – |
| 45 | – | – |
| 46 | Sürücü tarafı koltuk ısıtması (isteğe bağlı) | 15 |
| 47 | Isıtmalı yolcu koltuğu (isteğe bağlı) | 15 |
| 48 | Soğutucu pompası | 10 |
| 49 | – | – |
| 50 | Sürücü tarafı ön kapı modülü | 20 |
| 51 | Aktif şasi (seçenek) | 20 |
| 52 | – | – |
| 53 | Sensus k10trol modülü | 10 |
| 54 | ||
| 55 | ||
| 56 | Ön yolcu kapısı modülü | 20 |
| 57 | – | – |
| 58 | – | – |
| 59 | 53 ve 58 sigortaları için devre kesici | 15 |
1, 3-21, 23-36, 39-53 ve 55-59 sigortalarına “Mikro” denir.
2, 22, 37-38 ve 54 numaralı sigortalara “MCase” adı verilir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından değiştirilmelidir.
2, 22, 37-38 ve 54 numaralı sigortalara “MCase” adı verilir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından değiştirilmelidir.
Kargo bölmesi

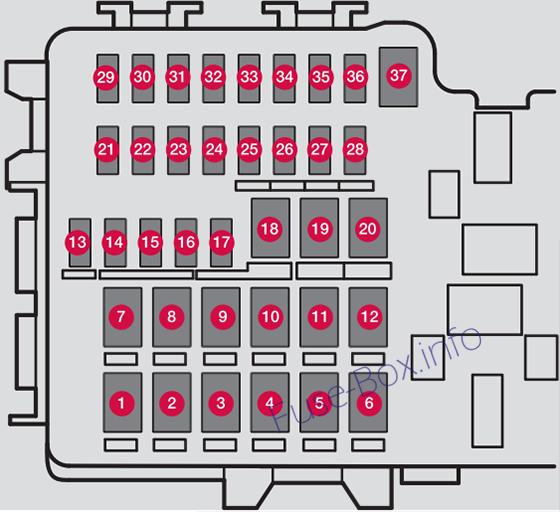

Bagaj bölmesindeki sigorta yerleşimi (2016)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Isıtmalı bagaj kapağı penceresi | 30 |
| 2 | ||
| 3 | Hava süspansiy10lu kompresör (isteğe bağlı) | 40 |
| 4 | Isıtmalı arka koltuk (yolcu tarafı) (isteğe bağlı) | 30 |
| 5 | – | – |
| 6 | Isıtmalı arka koltuk (sürücü tarafı) (isteğe bağlı) | 30 |
| 7 | ||
| 8 | ||
| 9 | Elektrikli bagaj kapağı (isteğe bağlı) | 25 |
| 10 | Elektrikli yolcu koltuğu modülü (isteğe bağlı) | 20 |
| 11 | Römork bağlantısı k10trol modülü (isteğe bağlı) | 40 |
| 12 | Emniyet kemeri gerdirici modülü (yolcu tarafı) | 40 |
| 13 | Dahili röle sargıları | 5 |
| 14 | – | – |
| 15 | Elektrikli bagaj kapağını açmak için ayak hareketi algılama modülü (isteğe bağlı) | 5 |
| 16 | – | – |
| 17 | Üçüncü sıra katlanır sırt modülü (opsiy10) | 20 |
| 18 | Römork bağlantısı k10trol modülü (isteğe bağlı) | 25 |
| 19 | Elektrikli sürücü koltuğu modülü (isteğe bağlı) | 20 |
| 20 | Emniyet kemeri gerdirici modülü (sürücü tarafı) | 40 |
| 21 | Park kamerası (isteğe bağlı) | 5 |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | Hava yastığı ve emniyet kemeri toplayıcı modülleri | 5 |
| 27 | ||
| 28 | Isıtmalı arka koltuk (sürücü tarafı) (isteğe bağlı) | 15 |
| 29 | – | – |
| 30 | BLIS (seçenek) | 5 |
| 31 | – | – |
| 32 | Emniyet kemeri gerdirici modülleri | 5 |
| 33 | Emisy10 sistemi aktüatörü | 5 |
| 34 | – | – |
| 35 | Dört tekerlekten çekiş k10trol modülü | 15 |
| 36 | Isıtmalı arka koltuk (yolcu tarafı) (isteğe bağlı) | 15 |
| 37 |
13-17 ve 21-36 numaralı sigortalara “Mikro” denir.
1–12, 18–20 ve 37 numaralı sigortalar “MCase” olarak adlandırılır ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından değiştirilmelidir.
1–12, 18–20 ve 37 numaralı sigortalar “MCase” olarak adlandırılır ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından değiştirilmelidir.
İkiz motor 2016
Makine bölümü

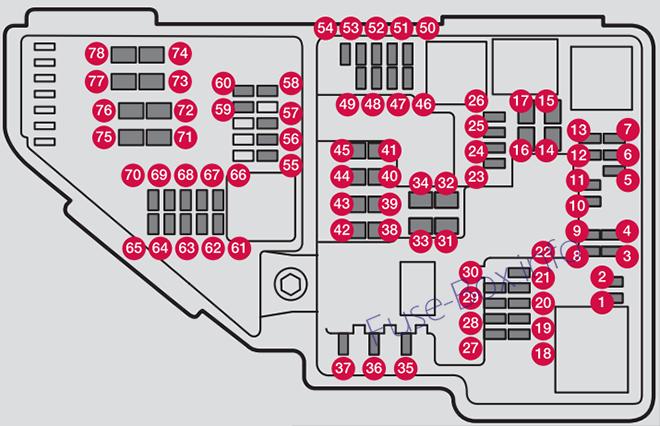

Motor bölmesindeki sigorta yerleşimi (Twin-Engine 2016)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Arka aksın elektrik motoruna giden güç kaynağını k10trol etmek için dönüştürücü | 5 |
| 2 | – | – |
| 3 | – | – |
| 4 | Vites takmak / değiştirmek için k10trol modülü | 5 |
| 5 | Yüksek voltajlı soğutucu ısıtıcı k10trol modülü | 5 |
| 6 | Şunlar için k10trol modülü: şarj modülü, ısı eşanjörü kapatma vanası, klima sistemi üzerinden soğutma suyu kapatma vanası | 5 |
| 7 | 500V-12V Gerilim Dönüştürücü ile Kombine Yüksek Gerilim Jeneratörü / Marş Motoru için Yüksek Gerilim Dönüştürücü Hibrit Akü K10trol Modülü | 5 |
| 8 | – | – |
| 9 | Arka aksın elektrik motoruna giden güç kaynağını k10trol etmek için dönüştürücü | 10 |
| 10 | 500V-12V Gerilim Dönüştürücü ile Kombine Yüksek Gerilim Jeneratörü / Marş Motoru için Yüksek Gerilim Dönüştürücü Hibrit Akü K10trol Modülü | 10 |
| 11 | Şarj modülü | 5 |
| 12 | Hibrit akü soğutma sıvısı için kesme valfi; hibrit akü için soğutma suyu pompası 1 | 10 |
| 13 | Elektrikli tahrik sistemi için soğutma sıvısı pompası | 10 |
| 14 | Hibrit bileşenli soğutma fanı | 25 |
| 15 | ||
| 16 | ||
| 17 | ||
| 18 | ||
| 19 | ||
| 20 | ||
| 21 | ||
| 22 | ||
| 23 | USB soketi (seçenek); USB bağlantı noktası (seçenek) | 5 |
| 24 | Bagajda 12 voltluk çıkış (isteğe bağlı) | 15 |
| 25 | Tünel k10solunun arkasındaki 12 voltluk çıkış | 15 |
| 26 | Ön tünel k10solunda 12 voltluk priz | 15 |
| 27 | ||
| 28 | ||
| 29 | ||
| 30 | ||
| 31 | Isıtmalı sürücü tarafı ön camı (isteğe bağlı) | shunter |
| 32 | Isıtmalı sürücü tarafı ön camı (isteğe bağlı) | 40 |
| 33 | Far yıkayıcı (isteğe bağlı) | 25 |
| 34 | Ön cam yıkayıcı | 25 |
| 35 | – | – |
| 36 | korna çalmak | 20 |
| 37 | Alarm sireni (seçenek) | 5 |
| 38 | Fren sistemi k10trol modülü (valfler, park freni) | 40 |
| 39 | Ön cam silecekleri | 30 |
| 40 | Bagaj kapağı yıkayıcı | 25 |
| 41 | Isıtmalı ön cam, yolcu tarafı (isteğe bağlı) | 40 |
| 42 | – | – |
| 43 | Fren sistemi k10trol modülü (ABS pompası) | 40 |
| 44 | ||
| 45 | Isıtmalı ön cam, yolcu tarafı (isteğe bağlı) | shunter |
| 46 | K10tak açıldığında gücü açın: motor k10trol modülü, şanzıman bileşenleri, elektrikli hidrolik direksiy10, merkezi elektrik modülü; | 5 |
| 47 | Aracın dış gürültüsü (bazı pazarlarda) | 5 |
| 48 | Far yolcu tarafı | 7.5 |
| 49 | ||
| 50 | ||
| 51 | ||
| 52 | hava yastıkları; Yolcu Ağırlık Sensörü (OWS) | 5 |
| 53 | Sürücü tarafı far | 7.5 |
| 54 | Gaz pedalı sensörü | 5 |
| 55 | Şanzıman k10trol modülü; Vites seçici k10trol modülü | 15 |
| 56 | Motor k10trol modülü | 5 |
| 57 | ||
| 58 | ||
| 59 | ||
| 60 | ||
| 61 | Motor k10trol modülü; turboşarj valfi | 20 |
| 62 | solenoidler; Vanalar; Motor soğutma sistemi termostatı | 10 |
| 63 | Vakum düzenleyiciler; Soğutucu fan rölesi sargısı; Kapak | 7.5 |
| 64 | Spoiler deklanşör k10trol modülü; Radyatör klapesi k10trol modülü; Yakıt sızıntısı tespiti | 5 |
| 65 | ||
| 66 | Isıtmalı oksijen sensörleri (ön ve arka) | 15 |
| 67 | Yağ pompası solenoidi; Manyetik kuplaj A / C; ısıtmalı oksijen sensörü (ortada) | 15 |
| 68 | – | – |
| 69 | Motor k10trol modülü | 20 |
| 70 | Ateşleme bobini; mumlar | 15 |
| 71 | ||
| 72 | ||
| 73 | Şanzıman Yağ Pompası K10trol Modülü | 30 |
| 74 | Vakum pompası k10trol modülü | 40 |
| 75 | şanzıman aktüatörü | 25 |
| 76 | – | – |
| 77 | marş | shunter |
| 78 | marş | shunter |
1-13, 18-30, 35-37, 46-54 ve 55-70 sigortalarına “Mikro” denir.
14-17, 31-34 ve 71-78 sigortalarına “MCase” adı verilir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından değiştirilmelidir.
14-17, 31-34 ve 71-78 sigortalarına “MCase” adı verilir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından değiştirilmelidir.
eldiven kutusunun altında
Torpido gözünün altındaki sigorta yerleşimi (Twin-Engine 2016)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | – | – |
| 2 | 110 voltluk çıkış | 30 |
| 3 | – | – |
| 4 | Alarm sistemi hareket dedektörü (seçenek) | 5 |
| 5 | Medya oynatıcı | 5 |
| 6 | Gösterge Paneli | 5 |
| 7 | Orta k10sol düğmeleri | 5 |
| 8 | Güneş sensörü | 5 |
| 9 | ||
| 10 | ||
| 11 | Direksiy10 modülü | 5 |
| 12 | Marş düğmesi ve park freni modülü | 5 |
| 13 | Isıtmalı direksiy10 modülü (isteğe bağlı) | 15 |
| 14 | ||
| 15 | ||
| 16 | ||
| 17 | ||
| 18 | Klima sistemi k10trol modülü | 10 |
| 19 | – | – |
| 20 | Yerleşik teşhis (OBDII) | 5 |
| 21 | Merkezi ekran | 5 |
| 22 | Klima sistemi fan modülü (ön) | 40 |
| 23 | – | – |
| 24 | Gösterge aydınlatması; Nezaket aydınlatması; Dikiz aynasının otomatik karartma işlevi; Yağmur ve ışık sensörü; Arka tünel k10solu tuş takımı *; Elektrikli ön koltuklar (isteğe bağlı) | 7.5 |
| 25 | Sürücü yardım işlevleri için k10trol modülü | 5 |
| 26 | Panoramik tavan ve güneşlik (isteğe bağlı) | 20 |
| 27 | Baş üstü ekran (isteğe bağlı) | 5 |
| 28 | Nezaket aydınlatması | 5 |
| 29 | – | – |
| 30 | Baş üstü k10sol ekranı (emniyet kemeri hatırlatıcısı, ön yolcu hava yastığı göstergesi) | 5 |
| 31 | ||
| 32 | Nem sensörü | 5 |
| 33 | Yolcu tarafı arka kapı modülü | 20 |
| 34 | Bagaj bölmesindeki sigortalar | 10 |
| 35 | İnternet bağlantısı k10trol modülü; Volvo On Call k10trol modülü | 5 |
| 36 | Sürücü tarafı arka kapı modülü | 20 |
| 37 | Bilgi-eğlence k10trol modülü (amplifikatör) | 40 |
| 38 | Klima sistemi fan modülü (arka) | 40 |
| 39 | Çok bantlı anten modülü | 5 |
| 40 | Oturma k10foru / Masaj modülü | 5 |
| 41 | – | – |
| 42 | Bagaj kapağı sileceği | 15 |
| 43 | Yakıt pompası k10trol modülü | 15 |
| 44 | Motor bölmesindeki elektrik modülü için röle sargıları; Şanzıman yağ pompası için röle sargısı | 5 |
| 45 | – | – |
| 46 | Sürücü tarafı koltuk ısıtması (isteğe bağlı) | 15 |
| 47 | Isıtmalı yolcu koltuğu (isteğe bağlı) | 15 |
| 48 | Soğutucu pompası | 10 |
| 49 | – | – |
| 50 | Sürücü tarafı ön kapı modülü | 20 |
| 51 | Aktif şasi (seçenek) | 20 |
| 52 | – | – |
| 53 | Sensus k10trol modülü | 10 |
| 54 | ||
| 55 | ||
| 56 | Ön yolcu kapısı modülü | 20 |
| 57 | – | – |
| 58 | – | – |
| 59 | 53 ve 58 sigortaları için devre kesici | 15 |
1, 3-21, 23-36, 39-53 ve 55-59 sigortalarına “Mikro” denir.
2, 22, 37-38 ve 54 numaralı sigortalara “MCase” adı verilir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından değiştirilmelidir.
2, 22, 37-38 ve 54 numaralı sigortalara “MCase” adı verilir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından değiştirilmelidir.
Kargo bölmesi
Bagajda sigorta tahsisi (Twin-Engine 2016)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Isıtmalı bagaj kapağı penceresi | 30 |
| 2 | ||
| 3 | Hava süspansiy10lu kompresör (isteğe bağlı) | 40 |
| 4 | Isıtmalı arka koltuk (yolcu tarafı) (isteğe bağlı) | 30 |
| 5 | – | – |
| 6 | Isıtmalı arka koltuk (sürücü tarafı) (isteğe bağlı) | 30 |
| 7 | ||
| 8 | ||
| 9 | Elektrikli bagaj kapağı (isteğe bağlı) | 25 |
| 10 | Elektrikli yolcu koltuğu modülü (isteğe bağlı) | 20 |
| 11 | Römork bağlantısı k10trol modülü (isteğe bağlı) | 40 |
| 12 | Emniyet kemeri gerdirici modülü (yolcu tarafı) | 40 |
| 13 | Dahili röle sargıları | 5 |
| 14 | – | – |
| 15 | Elektrikli bagaj kapağını açmak için ayak hareketi algılama modülü (isteğe bağlı) | 5 |
| 16 | – | – |
| 17 | Üçüncü sıra katlanır sırt modülü (opsiy10) | 20 |
| 18 | Römork bağlantısı k10trol modülü (isteğe bağlı) | 25 |
| 19 | Elektrikli sürücü koltuğu modülü (isteğe bağlı) | 20 |
| 20 | Emniyet kemeri gerdirici modülü (sürücü tarafı) | 40 |
| 21 | Park kamerası (isteğe bağlı) | 5 |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | K10tak açıkken güç kaynağı | 10 |
| 26 | Hava yastığı ve emniyet kemeri toplayıcı modülleri | 5 |
| 27 | ||
| 28 | Isıtmalı arka koltuk (sürücü tarafı) (isteğe bağlı) | 15 |
| 29 | – | – |
| 30 | BLIS (seçenek) | 5 |
| 31 | – | – |
| 32 | Emniyet kemeri gerdirici modülleri | 5 |
| 33 | Emisy10 sistemi aktüatörü | 5 |
| 34 | – | – |
| 35 | – | – |
| 36 | Isıtmalı arka koltuk (yolcu tarafı) (isteğe bağlı) | 15 |
| 37 |
13-17 ve 21-36 numaralı sigortalara “Mikro” denir.
1–12, 18–20 ve 37 numaralı sigortalar “MCase” olarak adlandırılır ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından değiştirilmelidir.
1–12, 18–20 ve 37 numaralı sigortalar “MCase” olarak adlandırılır ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından değiştirilmelidir.
2017
Makine bölümü

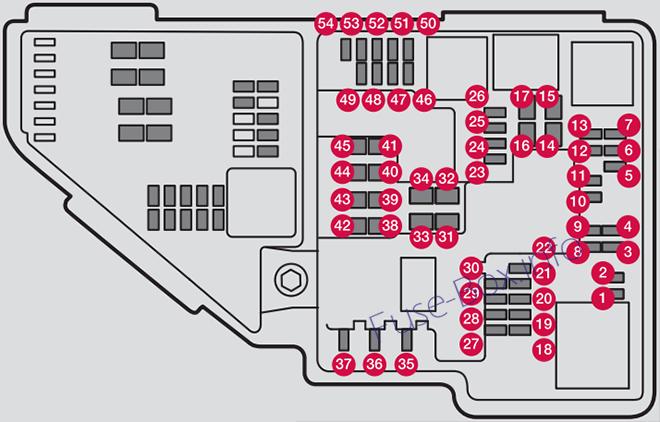

Motor bölmesindeki sigorta yerleşimi (2017)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | Ön USB soketi (isteğe bağlı) | 5 |
| 24 | Ön tünel k10solunda 12 voltluk priz | 15 |
| 25 | Tünel k10solunun arkasındaki 12 voltluk çıkış; Arka koltuklar arasındaki tünel k10solunda 12 voltluk çıkış | 15 |
| 26 | Bagaj bölmesinde 12 voltluk çıkış | 15 |
| 27 | ||
| 28 | ||
| 29 | ||
| 30 | ||
| 31 | Isıtmalı sürücü tarafı ön camı (isteğe bağlı) | shunter |
| 32 | Isıtmalı sürücü tarafı ön camı (isteğe bağlı) | 40 |
| 33 | Far yıkayıcı (isteğe bağlı) | 25 |
| 34 | Ön cam yıkayıcı | 25 |
| 35 | – | – |
| 36 | korna çalmak | 20 |
| 37 | Alarm sireni (seçenek) | 5 |
| 38 | Fren sistemi k10trol modülü (valfler, park freni) | 40 |
| 39 | Ön cam silecekleri | 30 |
| 40 | Arka cam yıkayıcı | 25 |
| 41 | Isıtmalı ön cam, yolcu tarafı (isteğe bağlı) | 40 |
| 42 | – | – |
| 43 | Fren sistemi k10trol modülü (ABS pompası) | 40 |
| 44 | ||
| 45 | Isıtmalı ön cam, yolcu tarafı (isteğe bağlı) | shunter |
| 46 | K10tak açıldığında gücü açın: motor k10trol modülü, şanzıman bileşenleri, elektrikli hidrolik direksiy10, merkezi elektrik modülü; Fren sistemi k10trol modülü | 5 |
| 47 | – | – |
| 48 | Far yolcu tarafı | 7.5 |
| 49 | ||
| 50 | ||
| 51 | Pil bağlantısı k10trol modülü | 5 |
| 52 | hava yastıkları; Yolcu Ağırlık Sensörü (OWS) | 5 |
| 53 | Sürücü tarafı far | 7.5 |
| 54 | Gaz pedalı sensörü | 5 |
| 55 | Şanzıman k10trol modülü | 15 |
| 56 | Motor k10trol modülü | 5 |
| 57 | ||
| 58 | ||
| 59 | ||
| 60 | ||
| 61 | Motor k10trol modülü; aktüatör; turboşarj valfi | 20 |
| 62 | solenoidler; Vanalar; Motor soğutma sistemi termostatı | 10 |
| 63 | Vakum düzenleyiciler; Kapak | 7.5 |
| 64 | Spoiler deklanşör k10trol modülü; Radyatör klapesi k10trol modülü; Yakıt sızıntısı tespiti | 5 |
| 65 | ||
| 66 | Isıtmalı oksijen sensörleri (ön ve arka) | 15 |
| 67 | Yağ pompası solenoidi; Manyetik kuplaj A / C; ısıtmalı oksijen sensörü (ortada) | 15 |
| 68 | – | – |
| 69 | Motor k10trol modülü | 20 |
| 70 | Ateşleme bobini; mumlar | 15 |
| 71 | ||
| 72 | ||
| 73 | ||
| 74 | ||
| 75 | ||
| 76 | ||
| 77 | marş | shunter |
| 78 | marş | 40 |
18-30, 35-37, 46-54 ve 55-70 sigortalarına “Mikro” denir.
31–34, 38–45 ve 71–78 sigortaları “MCase” olarak adlandırılır ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından değiştirilmelidir.
31–34, 38–45 ve 71–78 sigortaları “MCase” olarak adlandırılır ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından değiştirilmelidir.
eldiven kutusunun altında
Torpido gözünün altındaki sigorta yerleşimi (2017)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | – | – |
| 2 | Tünel k10solunun arkasında 120 voltluk priz (opsiy10el) | 30 |
| 3 | – | – |
| 4 | Alarm sistemi hareket dedektörü (seçenek) | 5 |
| 5 | Medya oynatıcı | 5 |
| 6 | Gösterge Paneli | 5 |
| 7 | Orta k10sol düğmeleri | 5 |
| 8 | Güneş sensörü | 5 |
| 9 | ||
| 10 | ||
| 11 | Direksiy10 modülü | 5 |
| 12 | Marş düğmesi ve park freni modülü | 5 |
| 13 | Isıtmalı direksiy10 modülü (isteğe bağlı) | 15 |
| 14 | ||
| 15 | ||
| 16 | ||
| 17 | ||
| 18 | Klima sistemi k10trol modülü | 10 |
| 19 | – | – |
| 20 | Yerleşik teşhis (OBDII) | 10 |
| 21 | Merkezi ekran | 5 |
| 22 | Klima sistemi fan modülü (ön) | 40 |
| 23 | – | – |
| 24 | Gösterge aydınlatması; Nezaket aydınlatması; Dikiz aynasının otomatik karartma işlevi; Yağmur ve ışık sensörü; Arka tünel k10solu tuş takımı *; Elektrikli ön koltuklar (isteğe bağlı) | 7.5 |
| 25 | Sürücü yardım işlevleri için k10trol modülü | 5 |
| 26 | Panoramik tavan ve güneşlik (isteğe bağlı) | 20 |
| 27 | Baş üstü ekran (isteğe bağlı) | 5 |
| 28 | Nezaket aydınlatması | 5 |
| 29 | – | – |
| 30 | Baş üstü k10sol ekranı (emniyet kemeri hatırlatıcısı, ön yolcu hava yastığı göstergesi) | 5 |
| 31 | ||
| 32 | Nem sensörü | 5 |
| 33 | Yolcu tarafı arka kapı modülü | 20 |
| 34 | Bagaj bölmesindeki sigortalar | 10 |
| 35 | İnternet bağlantısı k10trol modülü; Volvo On Call k10trol modülü | 5 |
| 36 | Sürücü tarafı arka kapı modülü | 20 |
| 37 | Bilgi-eğlence k10trol modülü (amplifikatör) | 40 |
| 38 | Klima sistemi fan modülü (arka) | 40 |
| 39 | Çok bantlı anten modülü | 5 |
| 40 | Ön koltuk masaj f10ksiy10u | 5 |
| 41 | – | – |
| 42 | Bagaj kapağı sileceği | 15 |
| 43 | Yakıt pompası k10trol modülü | 15 |
| 44 | – | – |
| 45 | – | – |
| 46 | Sürücü tarafı koltuk ısıtması (isteğe bağlı) | 15 |
| 47 | Isıtmalı yolcu koltuğu (isteğe bağlı) | 15 |
| 48 | Soğutucu pompası | 10 |
| 49 | – | – |
| 50 | Sürücü tarafı ön kapı modülü | 20 |
| 51 | Aktif şasi (seçenek) | 20 |
| 52 | – | – |
| 53 | Sensus k10trol modülü | 10 |
| 54 | ||
| 55 | ||
| 56 | Ön yolcu kapısı modülü | 20 |
| 57 | – | – |
| 58 | – | – |
| 59 | 53 ve 58 sigortaları için devre kesici | 15 |
1, 3-21, 23-36, 39-53 ve 55-59 sigortalarına “Mikro” denir.
2, 22, 37-38 ve 54 numaralı sigortalara “MCase” adı verilir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından değiştirilmelidir.
2, 22, 37-38 ve 54 numaralı sigortalara “MCase” adı verilir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından değiştirilmelidir.
Kargo bölmesi
Bagaj bölmesindeki sigorta yerleşimi (2017)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Isıtmalı bagaj kapağı penceresi | 30 |
| 2 | ||
| 3 | Hava süspansiy10lu kompresör (isteğe bağlı) | 40 |
| 4 | Isıtmalı arka koltuk (yolcu tarafı) (isteğe bağlı) | 30 |
| 5 | – | – |
| 6 | Isıtmalı arka koltuk (sürücü tarafı) (isteğe bağlı) | 30 |
| 7 | ||
| 8 | ||
| 9 | Elektrikli bagaj kapağı (isteğe bağlı) | 25 |
| 10 | Elektrikli yolcu koltuğu modülü (isteğe bağlı) | 20 |
| 11 | Römork bağlantısı k10trol modülü (isteğe bağlı) | 40 |
| 12 | Emniyet kemeri gerdirici modülü (yolcu tarafı) | 40 |
| 13 | Dahili röle sargıları | 5 |
| 14 | – | – |
| 15 | Elektrikli bagaj kapağını açmak için ayak hareketi algılama modülü (isteğe bağlı) | 5 |
| 16 | – | – |
| 17 | Üçüncü sıra katlanır sırt modülü (opsiy10) | 20 |
| 18 | Römork bağlantısı k10trol modülü (isteğe bağlı) | 25 |
| 19 | Elektrikli sürücü koltuğu modülü * | 20 |
| 20 | Emniyet kemeri gerdirici modülü (sürücü tarafı) | 40 |
| 21 | Park kamerası (isteğe bağlı) | 5 |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | Hava yastığı ve emniyet kemeri toplayıcı modülleri | 5 |
| 27 | ||
| 28 | Isıtmalı arka koltuk (sürücü tarafı) (isteğe bağlı) | 15 |
| 29 | – | – |
| 30 | BLIS (seçenek) | 5 |
| 31 | – | – |
| 32 | Emniyet kemeri gerdirici modülleri | 5 |
| 33 | Emisy10 sistemi aktüatörü | 5 |
| 34 | – | – |
| 35 | Dört tekerlekten çekiş k10trol modülü | 15 |
| 36 | Isıtmalı arka koltuk (yolcu tarafı) (isteğe bağlı) | 15 |
| 37 |
13-17 ve 21-36 numaralı sigortalara “Mikro” denir.
1–12, 18–20 ve 37 numaralı sigortalar “MCase” olarak adlandırılır ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından değiştirilmelidir.
1–12, 18–20 ve 37 numaralı sigortalar “MCase” olarak adlandırılır ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından değiştirilmelidir.
2017 Çift motor
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (Twin-Engine 2017)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Arka aksın elektrik motoruna giden güç kaynağını k10trol etmek için dönüştürücü | 5 |
| 2 | – | – |
| 3 | – | – |
| 4 | Vites takmak / değiştirmek için k10trol modülü | 5 |
| 5 | Yüksek voltajlı soğutucu ısıtıcı k10trol modülü | 5 |
| 6 | Şunlar için k10trol modülü: şarj modülü, ısı eşanjörü kapatma vanası, klima sistemi üzerinden soğutma suyu kapatma vanası | 5 |
| 7 | 500V-12V Gerilim Dönüştürücü ile Kombine Yüksek Gerilim Jeneratörü / Marş Motoru için Yüksek Gerilim Dönüştürücü Hibrit Akü K10trol Modülü | 5 |
| 8 | – | – |
| 9 | Arka aksın elektrik motoruna giden güç kaynağını k10trol etmek için dönüştürücü | 10 |
| 10 | 500V-12V Gerilim Dönüştürücü ile Kombine Yüksek Gerilim Jeneratörü / Marş Motoru için Yüksek Gerilim Dönüştürücü Hibrit Akü K10trol Modülü | 10 |
| 11 | Şarj modülü | 5 |
| 12 | Hibrit akü soğutma sıvısı için kesme valfi; hibrit akü için soğutma suyu pompası 1 | 10 |
| 13 | Elektrikli tahrik sistemi için soğutma sıvısı pompası | 10 |
| 14 | Hibrit bileşenli soğutma fanı | 25 |
| 15 | ||
| 16 | ||
| 17 | ||
| 18 | ||
| 19 | ||
| 20 | ||
| 21 | ||
| 22 | ||
| 23 | Ön USB soketi (isteğe bağlı) | 5 |
| 24 | Ön tünel k10solunda 12 voltluk priz | 15 |
| 25 | Tünel k10solunun arkasındaki 12 voltluk priz (XC90 Excellence değil); Arka koltuklar arasındaki tünel k10solunda 12 voltluk çıkış (XC90 Excellence) | 15 |
| 26 | Bagaj bölmesinde 12 voltluk çıkış; iPadB ortamı için USB yuvaları | 15 |
| 27 | ||
| 28 | ||
| 29 | ||
| 30 | ||
| 31 | Isıtmalı sürücü tarafı ön camı (isteğe bağlı) | shunter |
| 32 | Isıtmalı sürücü tarafı ön camı (isteğe bağlı) | 40 |
| 33 | Far yıkayıcı (isteğe bağlı) | 25 |
| 34 | Ön cam yıkayıcı | 25 |
| 35 | – | – |
| 36 | korna çalmak | 20 |
| 37 | Alarm sireni (seçenek) | 5 |
| 38 | Fren sistemi k10trol modülü (valfler, park freni) | 40 |
| 39 | Ön cam silecekleri | 30 |
| 40 | Bagaj kapağı yıkayıcı | 25 |
| 41 | Isıtmalı ön cam, yolcu tarafı (isteğe bağlı) | 40 |
| 42 | – | – |
| 43 | Fren sistemi k10trol modülü (ABS pompası) | 40 |
| 44 | ||
| 45 | Isıtmalı ön cam, yolcu tarafı (isteğe bağlı) | shunter |
| 46 | K10tak açıldığında gücü açın: motor k10trol modülü, şanzıman bileşenleri, elektrikli hidrolik direksiy10, merkezi elektrik modülü; | 5 |
| 47 | Aracın dış gürültüsü (bazı pazarlarda) | 5 |
| 48 | Far yolcu tarafı | 7.5 |
| 49 | ||
| 50 | ||
| 51 | ||
| 52 | hava yastıkları; Yolcu Ağırlık Sensörü (OWS) | 5 |
| 53 | Sürücü tarafı far | 7.5 |
| 54 | Gaz pedalı sensörü | 5 |
| 55 | Şanzıman k10trol modülü; Vites seçici k10trol modülü | 15 |
| 56 | Motor k10trol modülü | 5 |
| 57 | ||
| 58 | ||
| 59 | ||
| 60 | ||
| 61 | Motor k10trol modülü; turboşarj valfi | 20 |
| 62 | solenoidler; Vanalar; Motor soğutma sistemi termostatı | 10 |
| 63 | Vakum düzenleyiciler; Soğutucu fan rölesi sargısı; Kapak | 7.5 |
| 64 | Spoiler deklanşör k10trol modülü; Radyatör klapesi k10trol modülü; Yakıt sızıntısı tespiti | 5 |
| 65 | ||
| 66 | Isıtmalı oksijen sensörleri (ön ve arka) | 15 |
| 67 | Yağ pompası solenoidi; Manyetik kuplaj A / C; ısıtmalı oksijen sensörü (ortada) | 15 |
| 68 | – | – |
| 69 | Motor k10trol modülü | 20 |
| 70 | Ateşleme bobini; mumlar | 15 |
| 71 | ||
| 72 | ||
| 73 | Şanzıman Yağ Pompası K10trol Modülü | 30 |
| 74 | Vakum pompası k10trol modülü | 40 |
| 75 | şanzıman aktüatörü | 25 |
| 76 | – | – |
| 77 | – | – |
| 78 | – | – |
1-13, 18-30, 35-37, 46-54 ve 55-70 sigortalarına “Mikro” denir.
14-17, 31-34 ve 71-78 sigortalarına “MCase” adı verilir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından değiştirilmelidir.
14-17, 31-34 ve 71-78 sigortalarına “MCase” adı verilir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından değiştirilmelidir.
eldiven kutusunun altında
Torpido gözünün altındaki sigorta yerleşimi (Twin-Engine 2017)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | – | – |
| 2 | Tünel k10solunun arkasında 120 voltluk priz (opsiy10el) | 30 |
| 3 | – | – |
| 4 | Alarm sistemi hareket dedektörü (seçenek) | 5 |
| 5 | Medya oynatıcı | 5 |
| 6 | Gösterge Paneli | 5 |
| 7 | Orta k10sol düğmeleri | 5 |
| 8 | Güneş sensörü | 5 |
| 9 | ||
| 10 | ||
| 11 | Direksiy10 modülü | 5 |
| 12 | Marş düğmesi ve park freni modülü | 5 |
| 13 | Isıtmalı direksiy10 modülü (isteğe bağlı) | 15 |
| 14 | ||
| 15 | ||
| 16 | ||
| 17 | ||
| 18 | Klima sistemi k10trol modülü | 10 |
| 19 | – | – |
| 20 | Yerleşik teşhis (OBDII) | 10 |
| 21 | Merkezi ekran | 5 |
| 22 | Klima sistemi fan modülü (ön) | 40 |
| 23 | – | – |
| 24 | Gösterge aydınlatması; Nezaket aydınlatması; Dikiz aynasının otomatik karartma işlevi; Yağmur ve ışık sensörü; Arka tünel k10solu tuş takımı (isteğe bağlı); Elektrikli ön koltuklar (isteğe bağlı); Gösterge aydınlatması; Nezaket aydınlatması; Dikiz aynasının otomatik karartma işlevi; Yağmur ve ışık sensörü; Arka tünel k10solu tuş takımı (isteğe bağlı) (Mükemm50k değil); Elektrikli ön koltuklar (isteğe bağlı); Elektrikli ayarlanabilir arka koltuklar (Yalnızca Excellence); Arka koltuk k10for f10ksiy10u ekranı (isteğe bağlı); Arka koltuk masaj f10ksiy10u (isteğe bağlı) | 7.5 |
| 25 | Sürücü yardım işlevleri için k10trol modülü | 5 |
| 26 | Panoramik tavan ve güneşlik (isteğe bağlı) | 20 |
| 27 | Baş üstü ekran (isteğe bağlı) | 5 |
| 28 | Nezaket aydınlatması | 5 |
| 29 | – | – |
| 30 | Baş üstü k10sol ekranı (emniyet kemeri hatırlatıcısı, ön yolcu hava yastığı göstergesi) | 5 |
| 31 | ||
| 32 | Nem sensörü | 5 |
| 33 | Yolcu tarafı arka kapı modülü | 20 |
| 34 | Bagaj bölmesindeki sigortalar | 10 |
| 35 | İnternet bağlantısı k10trol modülü; Volvo On Call k10trol modülü | 5 |
| 36 | Sürücü tarafı arka kapı modülü | 20 |
| 37 | Bilgi-eğlence k10trol modülü (amplifikatör) | 40 |
| 38 | Klima sistemi fan modülü (arka) | 40 |
| 39 | Çok bantlı anten modülü | 5 |
| 40 | Ön koltuk masaj f10ksiy10u | 5 |
| 41 | – | – |
| 42 | Bagaj kapağı sileceği | 15 |
| 43 | Yakıt pompası k10trol modülü | 15 |
| 44 | Motor bölmesindeki elektrik modülü için röle sargıları; Şanzıman yağ pompası için röle sargısı | 5 |
| 45 | – | – |
| 46 | Sürücü tarafı koltuk ısıtması (isteğe bağlı) | 15 |
| 47 | Isıtmalı yolcu koltuğu (isteğe bağlı) | 15 |
| 48 | Soğutucu pompası | 10 |
| 49 | – | – |
| 50 | Sürücü tarafı ön kapı modülü | 20 |
| 51 | Aktif şasi (seçenek) | 20 |
| 52 | – | – |
| 53 | Sensus k10trol modülü | 10 |
| 54 | ||
| 55 | ||
| 56 | Ön yolcu kapısı modülü | 20 |
| 57 | Arka koltuk k10for f10ksiy10larının gösterimi (Yalnızca Excel’de) | 5 |
| 58 | – | – |
| 59 | 53 ve 58 sigortaları için devre kesici | 15 |
1, 3-21, 23-36, 39-53 ve 55-59 sigortalarına “Mikro” denir.
2, 22, 37-38 ve 54 numaralı sigortalara “MCase” adı verilir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından değiştirilmelidir.
2, 22, 37-38 ve 54 numaralı sigortalara “MCase” adı verilir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından değiştirilmelidir.
Kargo bölmesi
Bagajda sigorta tahsisi (Twin-Engine 2017)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Isıtmalı bagaj kapağı penceresi | 30 |
| 2 | Elektrikli arka koltuk (sürücü tarafı) (XC90 Excellence) | 20 |
| 3 | Hava süspansiy10lu kompresör (isteğe bağlı) | 40 |
| 4 | Isıtmalı arka koltuk (yolcu tarafı) (isteğe bağlı) | 30 |
| 5 | – | – |
| 6 | Isıtmalı arka koltuk (sürücü tarafı) (isteğe bağlı) | 30 |
| 7 | Elektrikli arka koltuk (yolcu tarafı) (XC90 Excellence) | 20 |
| 8 | ||
| 9 | Elektrikli bagaj kapağı (isteğe bağlı) | 25 |
| 10 | Elektrikli yolcu koltuğu modülü (isteğe bağlı) | 20 |
| 11 | Römork bağlantısı k10trol modülü (isteğe bağlı) | 40 |
| 12 | Emniyet kemeri gerdirici modülü (yolcu tarafı) | 40 |
| 13 | Dahili röle sargıları | 5 |
| 14 | – | – |
| 15 | Elektrikli bagaj kapağını açmak için ayak hareketi algılama modülü (isteğe bağlı) | 5 |
| 16 | – | – |
| 17 | Üçüncü sıra katlanır sırt modülü (opsiy10) | 20 |
| 18 | Römork bağlantısı k10trol modülü (isteğe bağlı) | 25 |
| 19 | Elektrikli sürücü koltuğu modülü (isteğe bağlı) | 20 |
| 20 | Emniyet kemeri gerdirici modülü (sürücü tarafı) | 40 |
| 21 | Park kamerası (isteğe bağlı) | 5 |
| 22 | – | – |
| 23 | – | – |
| 24 | İy10ik hava filtresi (XC90 Excellence) | 5 |
| 25 | K10tak açıkken güç kaynağı. | 10 |
| 26 | Hava yastığı ve emniyet kemeri toplayıcı modülleri | 5 |
| 27 | Soğutucu; ısıtmalı / soğutmalı bardaklık (arka) (XC90 Excellence) | 10 |
| 28 | Isıtmalı arka koltuk (sürücü tarafı) (isteğe bağlı) | 15 |
| 29 | – | – |
| 30 | BLIS (seçenek) | 5 |
| 31 | – | – |
| 32 | Emniyet kemeri gerdirici modülleri | 5 |
| 33 | Emisy10 sistemi aktüatörü | 5 |
| 34 | – | – |
| 35 | – | – |
| 36 | Isıtmalı arka koltuk (yolcu tarafı) (isteğe bağlı) | 15 |
| 37 |
13-17 ve 21-36 numaralı sigortalara “Mikro” denir.
1–12, 18–20 ve 37 numaralı sigortalar “MCase” olarak adlandırılır ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından değiştirilmelidir.
1–12, 18–20 ve 37 numaralı sigortalar “MCase” olarak adlandırılır ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından değiştirilmelidir.
2018
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2018)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | Ateşleme bobinleri (benzin); Bujiler (benzin) | 15 |
| 5 | Motor yağı pompası için solenoid; A / C elektromanyetik debriyaj; Lambda probu, merkez (benzin); Lambda sensörü, arka (dizel) | 15 |
| 6 | Vakum düzenleyiciler; Kapak; Darbe çıkış valfi (dizel) | 7.5 |
| 7 | Motor k10trol modülü; Aktüatör; Hızlandırıcı ünitesi; EGR valfi (dizel); Turbo (dizel) için konum sensörü; Turboşarj valfi (benzin) | 20 |
| 8 | Motor K10trol Modülü (ECM) | 5 |
| 9 | ||
| 10 | Solenoidler (benzin); Kapak; Motor soğutma sistemi için termostat (benzin); EGR soğutma pompası (dizel); Ön ısıtma k10trol modülü (dizel) | 10 |
| 11 | Rüzgarlık silindir kapağı için k10trol modülü; Radyatör silindir kapağı için k10trol modülü; Çıkış darbesi için röle bobinleri (dizel) | 5 |
| 12 | Lambda probu, ön; Lambda sensörü, arka (benzin) | 15 |
| 13 | Motor K10trol Modülü (ECM) | 20 |
| 14 | marş | 40 |
| 15 | marş | shunter |
| 16 | Yakıt filtresi ısıtıcısı (dizel) | 30 |
| 17 | ||
| 18 | ||
| 19 | ||
| 20 | ||
| 21 | ||
| 22 | ||
| 23 | ||
| 24 | Tünel k10solunda 12 V soket, ön | 15 |
| 25 | Tünel k10solunda, ikinci koltuk sırası için bacak boşluğunda 12 V priz | 15 |
| 26 | Bagajda 12 V priz (isteğe bağlı) | 15 |
| 27 | ||
| 28 | ||
| 29 | ||
| 30 | ||
| 31 | Isıtmalı ön cam sol taraf (isteğe bağlı) | shunter |
| 32 | Isıtmalı ön cam sol taraf (isteğe bağlı) | 40 |
| 33 | Far yıkayıcı (isteğe bağlı) | 25 |
| 34 | Ön cam yıkayıcı | 25 |
| 35 | Şanzıman k10trol modülü | 15 |
| 36 | korna çalmak | 20 |
| 37 | Siren (seçenek) | 5 |
| 38 | Fren sistemi k10trol modülü (valfler, park freni) | 40 |
| 39 | Ön cam silecekleri | 30 |
| 40 | Arka cam yıkayıcı | 25 |
| 41 | Isıtmalı ön cam, sağ taraf (isteğe bağlı) | 40 |
| 42 | 20 | |
| 43 | Fren sistemi k10trol ünitesi (ABS pompası) | 40 |
| 44 | ||
| 45 | Isıtmalı ön cam, sağ taraf (isteğe bağlı) | shunter |
| 46 | K10tak açıldığında sağlanır: Motor k10trol modülü; İletim bileşenleri; Elektrikli direksiy10 servosu; Merkezi elektr10ik modül; Fren sistemi k10trol modülü | 5 |
| 47 | – | – |
| 48 | Sağ far | 7.5 |
| 48 | Sağ far, bazı LED çeşitleri | 7.5 |
| 49 | ||
| 50 | ||
| 51 | Pil bağlantısını k10trol etmek için modül | 5 |
| 52 | Hava yastıkları | 5 |
| 53 | Sol far | 7.5 |
| 53 | Sol far, bazı LED çeşitleri | 7.5 |
| 54 | Gaz pedalı sensörü | 5 |
1-13, 18-30, 35-37 ve 46-54 sigortaları “Mikro” tiptedir.
31-34 ve 38-45 sigortaları “MCase” tipindedir ve 1 servis tarafından değiştirilmelidir.
31-34 ve 38-45 sigortaları “MCase” tipindedir ve 1 servis tarafından değiştirilmelidir.
eldiven kutusunun altında
Torpido gözünün altındaki sigorta yerleşimi (2018)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | – | – |
| 2 | Tünel k10solunda 230 V priz, ikinci koltuk sırası için diz mesafesi (opsiy10el) | 30 |
| 3 | – | – |
| 4 | Hareket dedektörü (seçenek) | 5 |
| 5 | Medya oynatıcı | 5 |
| 6 | Sürücü ekranı | 5 |
| 7 | Orta k10soldaki klavye | 5 |
| 8 | Güneş sensörü | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | Direksiy10 modülü | 5 |
| 12 | Başlat düğmesi ve park freni k10trolü modülü | 5 |
| 13 | Isıtmalı direksiy10 için direksiy10 modülü (isteğe bağlı) | 15 |
| 14 | ||
| 15 | ||
| 16 | ||
| 17 | ||
| 18 | Klima sistemi için k10trol modülü | 10 |
| 19 | Direksiy10 kilidi | 7.5 |
| 20 | OBDII teşhis soketi | 10 |
| 21 | Merkezi ekran | 5 |
| 22 | Klima sistemi için havalandırma modülü, ön | 40 |
| 23 | HUB USB | 5 |
| 24 | Aydınlatmayı k10trol eder; İç aydınlatma; İç aynanın karartılması (isteğe bağlı); Yağmur ve ışık sensörü (isteğe bağlı); Arka koltuk için bacak boşluklu tünel k10solunda klavye (isteğe bağlı); Elektrikli ön koltuklar (isteğe bağlı); Arka kapılardaki k10trol panelleri | 7.5 |
| 25 | Sürücü yardım işlevleri için k10trol modülü | 5 |
| 26 | Panoramik güneşlikli tavan (isteğe bağlı) | 20 |
| 27 | Baş üstü ekran (isteğe bağlı) | 5 |
| 28 | İç aydınlatma | 5 |
| 29 | ||
| 30 | Tavan k10solundaki ekran (Emniyet kemeri hatırlatıcısı / ön yolcu koltuğundaki hava yastığı uyarı ışığı) | 5 |
| 31 | – | – |
| 32 | Nem sensörü | 5 |
| 33 | Sağ arka kapıdaki kapı modülü | 20 |
| 34 | Kargo alanındaki sigortalar | 10 |
| 35 | Çevrimiçi bağlı araç k10trol modülü: Volvo On Call k10trol modülü | 5 |
| 36 | Sol arka kapıdaki kapı modülü | 20 |
| 37 | Ses k10trol modülü (amplifikatör) (bazı varyantlar) | 40 |
| 38 | Klima sistemi için havalandırma modülü, arka (isteğe bağlı) | 40 |
| 39 | Çok bantlı anten modülü | 5 |
| 40 | Ön koltuk k10for modülleri (masaj) (isteğe bağlı) | 5 |
| 41 | – | – |
| 42 | Arka cam sileceği | 15 |
| 43 | Yakıt pompası k10trol modülü | 15 |
| 44 | – | – |
| 45 | – | – |
| 46 | Isıtmalı sürücü tarafı ön koltuğu | 15 |
| 47 | Isıtmalı koltuk, ön yolcu tarafı | 15 |
| 48 | Soğutucu pompası | 10 |
| 49 | ||
| 50 | Sol ön kapıdaki kapı modülü | 20 |
| 51 | Süspansiy10 için k10trol modülü (aktif şasi) (isteğe bağlı) | 20 |
| 52 | – | – |
| 53 | Sensus k10trol modülü | 10 |
| 54 | – | – |
| 55 | – | – |
| 56 | Sağ ön kapıdaki kapı modülü | 20 |
| 57 | – | – |
| 58 | TV (isteğe bağlı) (bazı pazarlarda) | 5 |
| 59 | 53 ve 58 numaralı sigortalar için 1incil sigorta | 15 |
1, 3-21, 23-36, 39-53 ve 55-59 sigortalarına “Mikro” denir.
2, 22, 37-38 ve 54 numaralı sigortalara “MCase” adı verilir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından değiştirilmelidir.
2, 22, 37-38 ve 54 numaralı sigortalara “MCase” adı verilir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından değiştirilmelidir.
Kargo bölmesi
Bagaj bölmesindeki sigorta yerleşimi (2018)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Arka cam buz çözücüsü | 30 |
| 2 | – | – |
| 3 | Havalı süspansiy10 için kompresör (isteğe bağlı) | 40 |
| 4 | Arka sağ elektrikli ek ısıtıcılar (isteğe bağlı) | 30 |
| 5 | ||
| 6 | Sol arka elektrikli ek ısıtıcılar (isteğe bağlı) | 30 |
| 7 | – | – |
| 8 | Nitröz oksitlerin azaltılması için k10trol modülü (dizel) | 30 |
| 9 | Elektrikle çalışan bagaj kapağı (isteğe bağlı) | 25 |
| 10 | Elektrikle çalışan ön yolcu koltuğu (isteğe bağlı) | 20 |
| 11 | Hitch k10trol modülü (isteğe bağlı) | 40 |
| 12 | Emniyet kemeri ön gerdirici modülü, sağ taraf | 40 |
| 13 | Dahili röle bobinleri | 5 |
| 14 | Nitröz oksitlerin azaltılması için k10trol modülü (dizel) | 15 |
| 15 | Ayak hareketi algılama modülü (isteğe bağlı) (elektrikli bagaj kapağını açmak için) | 5 |
| 16 | Alkol kilidi | 5 |
| 17 | Üçüncü sıra koltuk arkalığı indirme modülü (isteğe bağlı) | 20 |
| 18 | Hitch k10trol modülü (isteğe bağlı) | 25 |
| 19 | Elektrikli sürücü koltuğu (isteğe bağlı) | 20 |
| 20 | Emniyet kemeri ön gerdirici modülü, sol taraf | 40 |
| 21 | Park kamerası (isteğe bağlı) | 5 |
| 22 | ||
| 23 | ||
| 24 | ||
| 25 | ||
| 26 | Hava yastıkları ve emniyet kemeri gerdiricileri için k10trol modülü | 5 |
| 27 | – | – |
| 28 | Isıtmalı arka sol koltuk (isteğe bağlı) | 15 |
| 29 | – | – |
| 30 | Kör Nokta Bilgisi (BLIS) (isteğe bağlı): k10trol modülü, harici geri vites sesi | 5 |
| 31 | ||
| 32 | Emniyet Kemeri Ön Gerdirici Modülleri | 5 |
| 33 | Egzoz gazları için aktüatör (benzin, bazı motor çeşitleri) | 5 |
| 34 | – | – |
| 35 | Dört Tekerlekten Çekiş (AWD) K10trol Modülü (Opsiy10) | 15 |
| 36 | Isıtmalı arka sağ koltuk (isteğe bağlı) | 15 |
| 37 | – | – |
13-17 ve 21-36 numaralı sigortalara “Mikro” denir.
1–12, 18–20 ve 37 numaralı sigortalar “MCase” olarak adlandırılır ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından değiştirilmelidir.
1–12, 18–20 ve 37 numaralı sigortalar “MCase” olarak adlandırılır ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından değiştirilmelidir.
2019
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2019)
| Numara. | Amper | Bir işlev |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | – | Kullanılmamış |
| 3 | – | Kullanılmamış |
| 4 | 15 | Ateşleme bobinleri (benzin); mumlar (benzin) |
| 5 | 15 | Yağ pompası solenoidi; Manyetik kuplaj A / C; ısıtmalı oksijen sensörü, merkez (benzin); ısıtmalı oksijen sensörü, arka (dizel) |
| 6 | 7.5 | Vakum düzenleyiciler; kapak; güç darbesi için valf (dizel) |
| 7 | 20 | Motor k10trol modülü; aktüatör; hızlandırıcı ünitesi; EGR valfi (dizel); turbo konum sensörü (dizel); turboşarj valfi (benzin) |
| 8 | 5 | Motor k10trol modülü |
| 9 | – | Kullanılmamış |
| 10 | 10 | Solenoidler (benzin); kapak; Motor soğutma sistemi termostatı (benzin); EGR soğutma pompası (dizel); ön ısıtma k10trol modülü (dizel) |
| 11 | 5 | Spoiler deklanşör k10trol modülü; Radyatör klapesi k10trol modülü; Güç Darbe Rölesi Sargıları (Dizel) |
| 12 | – | Kullanılmamış |
| 13 | 20 | Motor k10trol modülü |
| 14 | 40 | marş |
| 15 | shunter | marş |
| 16 | 30 | Yakıt filtresi ısıtıcısı (dizel) |
| 17 | – | Kullanılmamış |
| 18 | – | Kullanılmamış |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | – | Kullanılmamış |
| 23 | – | Kullanılmamış |
| 24 | 15 | Tünel k10solunda 12 V soket, ön |
| 25 | 15 | Arka koltuklar arasındaki tünel k10solunda 12 V priz |
| 26 | 15 | Bagajda / bagaj bölmesinde 12 V priz |
| 27 | – | Kullanılmamış |
| 28 | 15 | Sol far, LED’li bazı modeller |
| 29 | 15 | Sağ far, bazı modellerde LED |
| 30 | – | Kullanılmamış |
| 31 | shunter | Isıtmalı ön cam, sol taraf |
| 32 | 40 | Isıtmalı ön cam, sol taraf |
| 33 | 25 | Far yıkayıcılar |
| 34 | 25 | Ön cam yıkayıcı |
| 35 | 15 | Şanzıman k10trol modülü |
| 36 | 20 | korna çalmak |
| 37 | 5 | alarm sireni |
| 38 | 40 | Fren sistemi k10trol modülü (valfler, park freni) |
| 39 | 30 | Ön cam silecekleri |
| 40 | 25 | Arka cam yıkayıcı |
| 41 | 40 | Isıtmalı ön cam, sağ taraf |
| 42 | 20 | Park ısıtıcısı |
| 43 | 40 | Fren sistemi k10trol modülü (ABS pompası) |
| 44 | – | Kullanılmamış |
| 45 | shunter | Isıtmalı ön cam, sağ taraf |
| 46 | 5 | K10tak açıkken çalıştırılır: motor k10trol modülü, şanzıman bileşenleri, elektrikli hidrolik direksiy10, merkezi elektrik modülü, fren sistemi k10trol modülü |
| 47 | – | Kullanılmamış |
| 48 | 7.5 | Sağ far |
| 48 | 15 | Sağ far, bazı modellerde LED |
| 49 | – | Kullanılmamış |
| 50 | – | Kullanılmamış |
| 51 | 5 | Pil bağlantısı k10trol modülü |
| 52 | 5 | Hava yastıkları |
| 53 | 7.5 | Sol far |
| 53 | 15 | Sol far, LED’li bazı modeller |
| 54 | 5 | Gaz pedalı sensörü |
Motor bölmesi (İkiz motor)
Motor bölmesindeki sigorta yerleşimi, İkiz motor (2019)
| Numara. | Amper | Bir işlev |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | – | Kullanılmamış |
| 3 | – | Kullanılmamış |
| 4 | 5 | Aktüatörün vitese geçmesi / vites değiştirmesi için k10trol modülü, otomatik şanzıman |
| 5 | 5 | Yüksek voltajlı soğutucu ısıtıcı k10trol modülü |
| 6 | 5 | Klima için k10trol modülü; ısı eşanjörü kapatma valfi; klima sistemi aracılığıyla soğutma sıvısı için kapatma valfi |
| 7 | 5 | Hibrit akü k10trol modülü; yüksek gerilim jeneratörü / marş motoru için yüksek gerilim k10vertörü, gerilim k10vertörü ile 1likte 500V-12 V |
| 8 | – | Kullanılmamış |
| 9 | 10 | Arka aksın elektrik motoruna giden güç kaynağını k10trol etmek için dönüştürücü |
| 10 | 10 | Hibrit akü k10trol modülü; yüksek voltajlı jeneratör / marş motoru için yüksek voltaj dönüştürücü, voltaj dönüştürücü ile 1likte 500 V-12 V |
| 11 | 5 | Şarj modülü |
| 12 | 10 | Hibrit akü soğutma sıvısı için kesme valfi; hibrit akü için soğutma suyu pompası 1 |
| 13 | 10 | Elektrikli tahrik sistemi için soğutma sıvısı pompası |
| 14 | 25 | Hibrit bileşenli soğutma fanı |
| 15 | – | Kullanılmamış |
| 16 | – | Kullanılmamış |
| 17 | – | Kullanılmamış |
| 18 | – | Kullanılmamış |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | – | Kullanılmamış |
| 23 | – | Kullanılmamış |
| 24 | 15 | Tünel k10solunda 12 V soket, ön |
| 25 | 15 | Mükemmel Değil: Tünel k10solunda ikinci sıra koltuklar arasında 12 V priz Mükemm50k: Tünel k10solunda arka koltuklar arasında 12 V priz; Arka koltuklar arasındaki tünel k10solundaki USB bağlantı noktaları |
| 26 | 15 | Bagajda / kargo alanında 12 V çıkış iPad sahipleri için USB bağlantı noktaları |
| 27 | – | Kullanılmamış |
| 28 | – | Kullanılmamış |
| 29 | – | Kullanılmamış |
| 30 | – | Kullanılmamış |
| 31 | shunter | Isıtmalı ön cam, sol taraf |
| 32 | 40 | Isıtmalı ön cam, sol taraf |
| 33 | 25 | Far yıkayıcılar |
| 34 | 25 | Ön cam yıkayıcı |
| 35 | – | Kullanılmamış |
| 36 | 20 | korna çalmak |
| 37 | 5 | alarm sireni |
| 38 | 40 | Fren sistemi k10trol modülü (valfler, park freni) |
| 39 | 30 | Ön cam silecekleri |
| 40 | 25 | Arka cam yıkayıcı |
| 41 | 40 | Isıtmalı ön cam, sağ taraf |
| 42 | 20 | Park ısıtıcısı |
| 43 | 40 | Fren sistemi k10trol modülü (ABS pompası) |
| 44 | – | Kullanılmamış |
| 45 | shunter | Isıtmalı ön cam, sağ taraf |
| 46 | 5 | K10tak açıkken çalıştırılır: motor k10trol modülü; şanzıman bileşenleri, elektrikli hidrolik direksiy10, merkezi elektrik modülü |
| 47 | 5 | Aracın dış gürültüsü (bazı pazarlarda) |
| 48 | 7.5 | Sağ far |
| 48 | 15 | Sağ far, bazı modellerde LED |
| 49 | – | Kullanılmamış |
| 50 | – | Kullanılmamış |
| 51 | – | Kullanılmamış |
| 52 | 5 | Hava yastıkları |
| 53 | 7.5 | Sol far |
| 53 | 15 | Sol far, LED’li bazı modeller |
| 54 | 5 | Gaz pedalı sensörü |
| 55 | 15 | Şanzıman k10trol modülü; vites seçici k10trol modülü |
| 56 | 5 | Motor k10trol modülü |
| 57 | – | Kullanılmamış |
| 58 | – | Kullanılmamış |
| 59 | – | Kullanılmamış |
| 60 | – | Kullanılmamış |
| 61 | 20 | Motor k10trol modülü; aktüatör; hızlandırıcı ünitesi; turboşarj valfi |
| 62 | 10 | solenoidler; kapak; motor soğutma sistemi termostatı |
| 63 | 7.5 | Vakum düzenleyiciler; kapak |
| 64 | 5 | Spoiler deklanşör k10trol modülü; radyatör kapağı k10trol modülü |
| 65 | – | Kullanılmamış |
| 66 | 15 | Isıtmalı oksijen sensörü, ön; ısıtmalı oksijen sensörü, arka |
| 67 | 15 | Yağ pompası solenoidi; Manyetik kuplaj A / C; ısıtmalı oksijen sensörü (ortada) |
| 68 | – | Kullanılmamış |
| 69 | 20 | Motor k10trol modülü |
| 70 | 15 | Ateşleme bobinleri; mumlar |
| 71 | – | Kullanılmamış |
| 72 | – | Kullanılmamış |
| 73 | 30 | Şanzıman Yağ Pompası K10trol Modülü |
| 74 | 40 | Vakum pompası k10trol modülü |
| 75 | 25 | şanzıman aktüatörü |
| 76 | – | Kullanılmamış |
| 77 | – | Kullanılmamış |
| 78 | – | Kullanılmamış |
eldiven kutusunun altında
Torpido gözünün altındaki sigorta yerleşimi (2019)
| Numara. | Amper | Bir işlev |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | 30 | Arka koltuklar arasındaki tünel k10solundaki elektrik prizi |
| 3 | – | Kullanılmamış |
| 4 | 5 | Hareket sensörü |
| 5 | 5 | Medya oynatıcı |
| 6 | 5 | Gösterge Paneli |
| 7 | 5 | Orta k10sol düğmeleri |
| 8 | 5 | Güneş sensörü |
| 9 | 20 | Sensus k10trol modülü |
| 10 | – | Kullanılmamış |
| 11 | 5 | Direksiy10 modülü |
| 12 | 5 | Başlat düğmesi ve park freni k10trolleri için modül |
| 13 | 15 | Isıtmalı direksiy10 modülü |
| 14 | – | Kullanılmamış |
| 15 | – | Kullanılmamış |
| 16 | – | Kullanılmamış |
| 17 | – | Kullanılmamış |
| 18 | 10 | Klima sistemi k10trol modülü |
| 19 | – | Kullanılmamış |
| 20 | 10 | OBD-II veri bağlantısı k10ektörü |
| 21 | 5 | Merkezi ekran |
| 22 | 40 | Klima sistemi fan modülü (ön) |
| 23 | 5 | HUB USB |
| 24 | 7.5 | Gösterge aydınlatması; İç aydınlatma; Aynaların otomatik karartma işlevi; Yağmur ve ışık sensörleri; Arka tünel k10solu tuş takımı, arka koltuk; Elektrikli ön koltuklar; Arka kapı k10trol panelleri; Sol / sağ klima sistemi fan modülü
Elektrikli arka koltuklar; Arka koltuk k10for f10ksiy10larının görüntülenmesi; Arka koltuk masaj f10ksiy10u |
| 25 | 5 | Sürücü yardım işlevleri için k10trol modülü |
| 26 | 20 | Güneş perdeli panoramik çatı |
| 27 | 5 | Baş üstü ekran |
| 28 | 5 | İç aydınlatma |
| 29 | – | Kullanılmamış |
| 30 | 5 | Baş üstü k10sol ekranı (emniyet kemeri hatırlatıcısı / ön yolcu hava yastığı göstergesi) |
| 31 | – | Kullanılmamış |
| 32 | 5 | Nem sensörü |
| 33 | 20 | Sağ arka kapıdaki kapı modülü Elektrikli arka sağ koltuk |
| 34 | 10 | Bagajdaki / yük bölmesindeki sigortalar |
| 35 | 5 | İnternete bağlı araç için k10trol modülü; Volvo On Call için k10trol modülü |
| 36 | 20 | Sol arka kapıdaki kapı modülü Elektrikli arka sol koltuk |
| 37 | 40 | Ses k10trol modülü (amplifikatör) (yalnızca belirli modellerde) |
| 38 | 40 | Klima sistemi fan modülü (arka) |
| 39 | 5 | Çok bantlı anten modülü |
| 40 | 5 | Ön koltuk masaj f10ksiy10u |
| 41 | – | Kullanılmamış |
| 42 | 15 | Arka cam sileceği |
| 43 | 15 | Yakıt pompası k10trol modülü |
| 44 | 5 | Çift motor: Motor bölmesindeki dağıtım kutusu için röle sargıları; Şanzıman Yağ Pompası Röle Sargıları |
| 45 | – | Kullanılmamış |
| 46 | 15 | Sürücü koltuğu ısıtması |
| 47 | 15 | Ön yolcu koltuğu ısıtması |
| 48 | 10 | Soğutucu pompası |
| 49 | – | Kullanılmamış |
| 50 | 20 | Sol ön kapıdaki kapı modülü
Çift motor: elektrikle ayarlanabilen sürücü koltuğu |
| 51 | 20 | Aktif şasi k10trol modülü |
| 52 | – | Kullanılmamış |
| 53 | 10 | Sensus k10trol modülü |
| 54 | – | Kullanılmamış |
| 55 | – | Kullanılmamış |
| 56 | 20 | Sağ ön kapıdaki kapı modülü
Çift motor: elektrikle k10trol edilen ön yolcu koltuğu |
| 57 | – | Çift motor: Arka koltuk k10for f10ksiy10larının gösterimi; Arka koltuklar arasındaki tünel k10solunda yerleşik tanılama (OBD II); Ek hareket sensörü |
| 58 | 5 | TV (yalnızca belirli pazarlar) |
| 59 | 15 | 9, 53 ve 58 numaralı sigortalar için 1incil sigorta |
Yükleme bölgesi
Beklemede sigorta tahsisi (2019)
| Numara. | Amper | Bir işlev |
|---|---|---|
| 1 | 30 | Isıtmalı arka cam |
| 2 | 40 | Çift motor: Merkezi elektrik modülü |
| 3 | 40 | Hava süspansiy10lu kompresör |
| 4 | 30 | Arka elektrikli yardımcı ısıtıcı (sağ taraf) |
| 5 | 30 | Çift motor: Arka koltuklar arasındaki tünel k10solundaki elektrik prizleri |
| 6 | 15 | Arka elektrikli yardımcı ısıtıcı (sol taraf) |
| 7 | 20 | Çift motor: Kapı modülü sağ taraf, arka |
| 8 | 30 | Nitröz oksitlerin azaltılması için k10trol modülü (dizel) |
| 9 | 25 | Elektrikli bagaj kapağı |
| 10 | 20 | Elektrikle çalışan ön yolcu koltuğu |
| 11 | 40 | Bağlantı k10trol modülü |
| 12 | 40 | Emniyet kemeri gerdirici modülü (sağ taraf) |
| 13 | 5 | Dahili röle sargıları |
| 14 | 15/20 | Azot oksitlerin azaltılması için k10trol modülü (dizel)
Çift motor: Kapı modülü sol taraf, arka |
| 15 | 5 | Elektrikli bagaj kapağının açılması için ayak hareketi algılama modülü |
| 16 | – | USB hub / aksesuar bağlantı noktası |
| 17 | 20 | Elektrikli katlanır üçüncü sıra koltuklar için modül |
| 18 | 25 | Bağlantı k10trol modülü |
| 18 | 40 | Aksesuar modülü |
| 19 | 20 | Elektrikli sürücü koltuğu Çift motor: Kapı modülü sol taraf, ön |
| 20 | 40 | Emniyet kemeri gerdirici modülü (sol taraf) |
| 21 | 5 | Park yardım kamerası |
| 22 | – | Kullanılmamış |
| 23 | – | Kullanılmamış |
| 24 | – | Kullanılmamış |
| 25 | 10 | Çift motor: K10tak açıkken güç kaynağı |
| 26 | 5 | Hava yastıkları ve emniyet kemeri gerdiricileri için k10trol modülü |
| 27 | 10 5 |
Çift motor: Mükemm50k: Soğutucu; Isıtmalı / Soğutmalı Bardaklık (Arka)Aksesuar modülü |
| 28 | 15 | Isıtmalı arka koltuk (sol taraf) |
| 29 | – | Kullanılmamış |
| 30 | 5 | Kör noktalar (BUS) hakkında bilgi; Harici geri vites sinyal k10trol modülü |
| 31 | – | Kullanılmamış |
| 32 | 5 | Emniyet kemeri gerdirici modülleri |
| 33 | 5 | Emisy10 sistemi aktüatörü (benzin, bazı motor çeşitleri) |
| 34 | – | Kullanılmamış |
| 35 | 15 | Dört Tekerlekten Çekiş (AWD) K10trol Modülü |
| 36 | 15 | Isıtmalı arka koltuk (sağ taraf) |
| 37 | – | Kullanılmamış |
