Bu yazımızda 2019’dan günümüze üretilen Acura RDX’in (TC1/TC2) üçüncü neslini ele alıyoruz. Burada
Sigorta düzeni Acura RDX 2019-…
Sigorta kutusu konumu

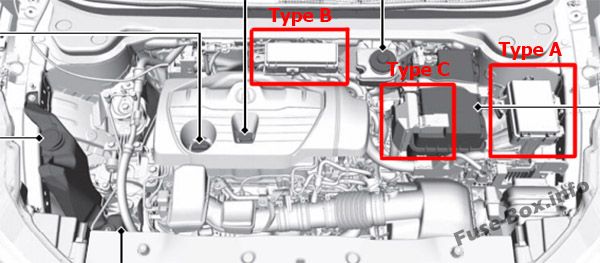

Makine bölümü
Pilin yakınında bulunur.

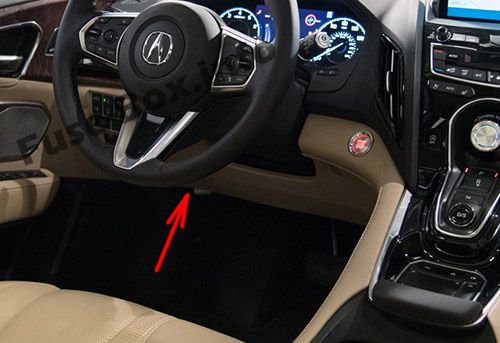

Yolcu bölmesi
Gösterge panelinin altında bulunur.
Sigorta tahsisi
2019

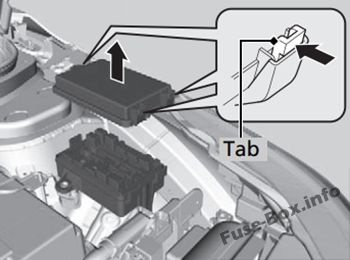

Motor bölmesindeki sigorta yerleşimi (tip A)
Sigorta yerleri sigorta kutusu kapağında işaretlenmiştir.
| Numara. | Korumalı devre | Amper |
|---|---|---|
| 1 | – | – |
| 2 | – | – |
| 3 | IG1 VBSOL2 | 10 A |
| 4 | SİLECEK IG1 RR | 10 A |
| 5 | IG1 VSA’sı | 10 A |
| 6 | HTR MTR | 40 1 |
| 7 | DBW | 15 1 |
| 8 | TCU | 15 1 |
| 9 | ANA OL | 15 1 |
| 10 | BAŞLANGIÇ KUPASI | 30 1 |
| 11 | INJ | 20 1 |
| 12 | RİSK | 15 1 |
| 13 | TCU 2 | 10 A |
| 14 | TCU 3 | 10 A |
| 15 | FET MODÜLÜ | 30 1 |
| 16 | ALT FAN | 30 1 |
| 17 | KORNA | 10 A |
| 18 | KORUMAK | 10 A |
| 19 | DUR | 7,5 A |
| 20 | FET MODÜLÜ | 30 1 |
| 21 | VBU | 10 A |
| 22 | FRT DEICER (Tüm modellerde bulunmaz) | 15 1 |
| 23 | BOBİN IG | 15 1 |
| 24 | Yıkayıcı | 15 1 |
| 25 | ANA FAN | 30 1 |
| 26 | STRLD | 7,5 A |
| 27 | IGPS | 10 A |
| 28 | – | – |
| 29 | Sağ / Sol DÜŞ | 10 A |
| 30 | LH / L LO | 10 A |
| 31 | VBACT | 10 A |
| 32 | IGPS (LAF) | 10 A |
| 33 | – | – |

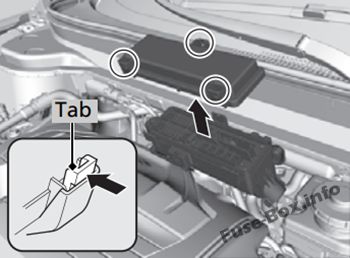

Motor bölmesindeki sigorta yerleşimi (tip B)
Sigorta yerleri sigorta kutusu kapağında işaretlenmiştir.
| Numara. | Korumalı devre | Amper |
|---|---|---|
| 1 | – | (50A) |
| 1 | ABS / VSA MTR | 40 1 |
| 1 | F / B İLKESİ 2 | 50 A |
| 1 | ESAS F / B | 60 A |
| 1 | ABS VSA FSR | 40 1 |
| 1 | SİLECEK | 30 1 |
| 1 | rölantide DUR | 30 1 |
| 1 | rölantide DUR | 30 1 |
| 2 | – | – |
| 3 | – | – |
| 4 | 4 tekerlekten çekiş (tüm modellerde mevcut değildir) | (30A) |
| 5 | IG ANA 2 | 30 1 |
| 6 | IG ANA | 30 1 |
| 7 | YIKAYICI H / L (Tüm modellerde mevcut değildir) | (30A) |
| 8 | DR P / KOLTUK 3 | 30 1 |
| 9 | CEZİR | 40 1 |
| 10 | TRL KÜÇÜK (tüm modellerde bulunmaz) | 7,5 A |
| 11 | MTR’YE YAKIN PTG | 20 1 |
| 12 | – | – |
| 13 | DR P / MERKEZ OFİS 1 | 30 1 |
| 14 | GİBİ P / KOLTUK 2 | 30 1 |
| 15 | GİBİ P / KOLTUK 1 | 30 1 |
| 16 | RR DEF | 40 1 |
| 17 | AMP | 30 A (koltuk havalandırması olmayan modeller) 40 A (koltuk havalandırması olan modeller) |
| 18 | PARASOL | 20 1 |
| 19 | DR P / GENEL MÜDÜR 2 | 30 1 |
| 20 | GİBİ P / KOLTUK 3 | 30 1 |
| 21 | SBW | 10 A |
| 22 | TRL TEHLİKESİ (Tüm modellerde bulunmaz) | 7,5 A |
| 23 | BMS | 10 A |
| 24 | PTG MTR | 40 1 |
Motor bölmesindeki sigorta yerleşimi (tip C)
Bu sigortaların değiştirilmesi 1 bayi tarafından yapılmalıdır.
| Numara. | Korumalı devre | Amper |
|---|---|---|
| a | MÜDÜR | 120A |
| B | – | 70 1 |
| C | R / B 1 | 70 1 |
| NS | R / B 2 | 70 1 |
| Ve | EPS | 70 1 |
| F | FET | 60 A |

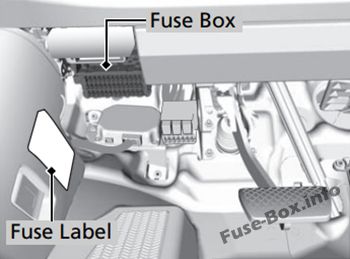

Yolcu bölmesindeki sigortaların tahsisi (Tip A)
Sigorta yerleri yan panel etiketinde gösterilmiştir.
| Numara. | Korumalı devre | Amper |
|---|---|---|
| 1 | TERS IŞIK | 10 A |
| 2 | BAŞLANGIÇ | 10 A |
| 3 | SEÇENEK | 10 A |
| 4 | – | – |
| 5 | – | – |
| 6 | – | (10 A) |
| 7 | – | – |
| 8 | – | |
| 9 | IG1 R / B | 15 1 |
| 10 | DR ARKA KAPI KİLİDİ | 10 A |
| 11 | DR KAPI KİLİDİ | 10 A |
| 12 | YAN KAPI KİLİDİ OLARAK | 10 A |
| 13 | YAN KAPI KİLİDİNİ AÇARKEN | 10 A |
| 14 | DR KAPI AÇMA | 10 A |
| 15 | SEÇENEK 2 | 10 A |
| 16 | ZEKİ | 10 A |
| 17 | SUNROOF | 20 1 |
| 18 | ISITMALI STRG TEKERLEK (Tüm modellerde mevcut değildir) | (10 A) |
| 19 | ARKA SOL S/K | 20 1 |
| 20 | SRS | 10 A |
| 21 | BENZİN POMPASI | 20 1 |
| 22 | ÖN ACC JAKI | 20 1 |
| 23 | SOL H / L YÜKSEK | 10 A |
| 24 | SAĞ Y / L YÜKSEK | 10 A |
| 25 | P / W İLETKEN | 20 1 |
| 26 | DR ARKA KAPI AÇMA | 10 A |
| 27 | AKSESUAR | 10 A |
| 28 | GEÇİŞ SRS END | (10 A) |
| 29 | PDM | 10 A |
| 30 | ADS (tüm modellerde bulunmaz) | (15A) |
| 31 | ARKA SAĞ S/B | 20 1 |
| 32 | – | – |
| 33 | AKTARMA | 10 A |
| 34 | ACG | 10 A |
| 35 | DRL | 10 A |
| 36 | AC | 10 A |
| 37 | SES | 15 1 |
| 38 | KİLİT | 20 1 |
| 39 | O / B OLARAK | 20 1 |
| A | ARKA KOLTUK ISITICI (Tüm modellerde bulunmaz) | 20 1 |
| B | – | – |

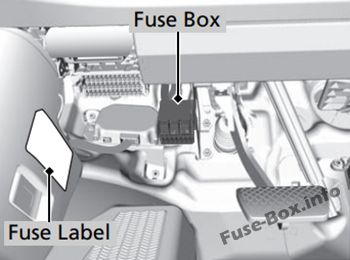

Yolcu bölmesindeki sigorta yerleşimi (Tip B)
Sigorta yerleri yan panel etiketinde gösterilmiştir.
| Numara. | Korumalı devre | Amper |
|---|---|---|
| A | METRE | 10 A |
| B | VSA | 10 A |
| C | SEÇENEK | 10 A |
| NS | BCM | 10 A |
| VE | SES | 20 1 |
| F | KAYIT ETMEK | 10 A |
| G | AKSESUAR | (10 A) |
Yolcu bölmesindeki sigorta yerleşimi (Tip C)
Bu sigortaların değiştirilmesi 1 bayi tarafından yapılmalıdır.
| Numara. | Korumalı devre | Amper |
|---|---|---|
| 1 | – | – |
| 2 | – | – |
| 3 | Klima MG GL | 10 A |
| 4 | – | – |
| 5 | FR H / KOLTUK | 20 1 |
