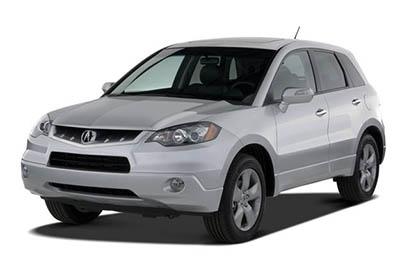

Bu yazıda, 2007’den 2012’ye kadar üretilen Acura RDX’in (TB1 / TB2) ilk neslini ele alıyoruz. Burada
İçindekiler
İçerik
gizle
Sigorta düzeni Acura RDX 2007-2012
Sigorta kutusu konumu

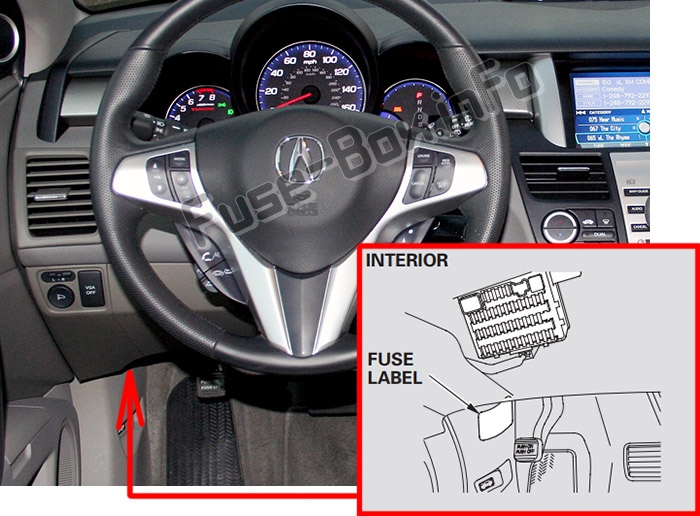

Yolcu bölmesi
Sürücünün sol alt tarafında bulunur.

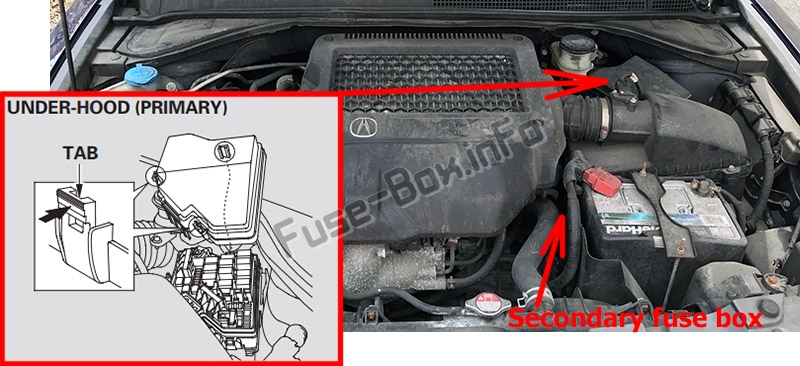

Kaputun altındaki ana sigorta kutusu
Sürücü tarafında motor bölmesinde bulunur.
Açmak için gösterildiği gibi sekmelere basın.
Kaputun altındaki ikincil sigorta kutusu
Pilin yanında bulunur.
Açmak için gösterildiği gibi sekmelere basın.
Sigorta kutusu şemaları
2007, 2008
Yolcu bölmesi

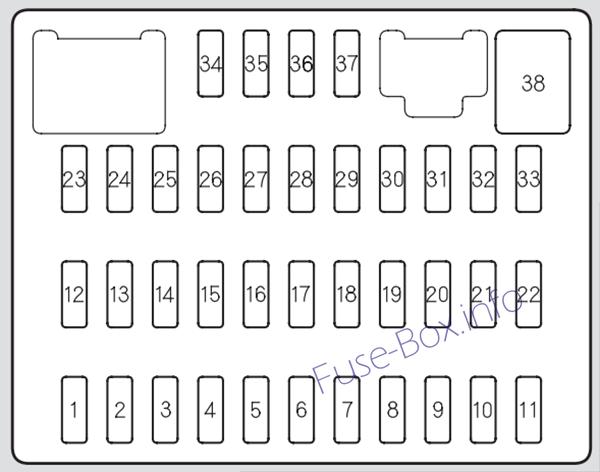

Yolcu bölmesindeki sigorta yerleşimi (2007, 2008)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 7,5 A | SH-AWD |
| 2 | 20 1 | Benzin pompası |
| 3 | 15 1 | ACG |
| 4 | 7,5 A | ABS / VSA |
| 5 | 15 1 | Isıtmalı koltuk |
| 6 | 20 1 | Sis farları FR |
| 7 | 7,5 A | Sürücü koltuğu için ahşap destek |
| 8 | 10 A | RR sileceği |
| 9 | 7,5 A | OPDS |
| 10 | 7,5 A | Metre |
| 11 | 10 A | SRS |
| 12 | 10 A | Far sağ yüksek |
| 13 | 10 A | Far yüksek sol |
| 14 | 7,5 A | Küçük ışıklar (iç) |
| 15 | 15 1 | Küçük ışıklar (dış) |
| 16 | 15 1 | Far sağ alt |
| 17 | 15 1 | Far düşük sol |
| 18 | 20 1 | Yüksek ana deniz feneri |
| 19 | 20 1 | Küçük ana ışık |
| 20 | 7,5 A | TPMS |
| 21 | 30 1 | Ana düşük far |
| 22 | – | Kullanılmamış |
| 23 | – | Kullanılmamış |
| 24 | 20 1 | açılır tavan |
| 25 | 20 1 | Kilit |
| 26 | 20 1 | Sürücünün elektrikli camı |
| 27 | – | Kullanılmamış |
| 28 | 15 1 | Aksesuar soketi (k10sol bölmesi) |
| 29 | 15 1 | + B ACC |
| 30 | 20 1 | Elektrikli yolcu camı |
| 31 | 20 1 | Radyo amplifikatörü |
| 32 | 20 1 | Arka sağ elektrikli cam |
| 33 | 20 1 | Sol arka elektrikli cam |
| 34 | – | Kullanılmamış |
| 35 | 7,5 A | Radyo |
| 36 | 10 A | BURADA |
| 37 | 7,5 A | gün yangınları |
| 38 | 30 1 | Silecek FR |
Makine bölümü

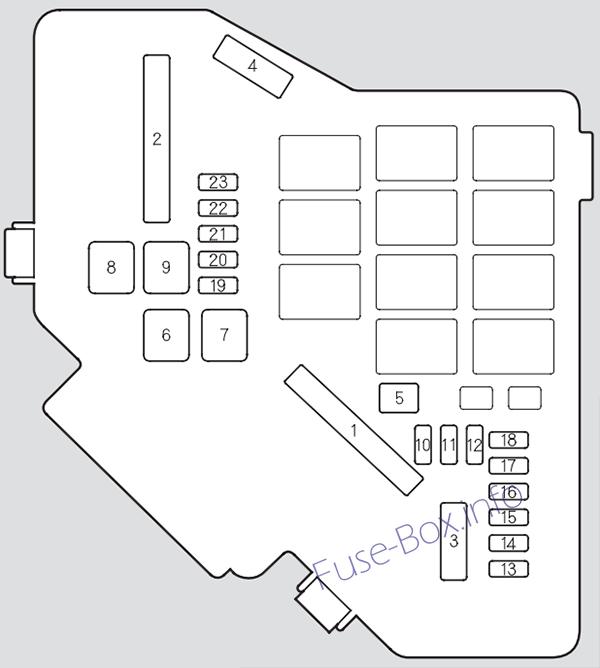

Motor bölmesindeki sigorta yerleşimi (2007, 2008)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 100A | Eriyebilir anapara |
| 1 | 30 1 | SH-AWD |
| 2 | 80 A | Ana seçenek |
| 2 | 50 A | Ana k10tak anahtarı |
| 3 | 20 1 | ABS / VSA Arıza Güvenliği |
| 3 | 40 1 | ABS / VSA motoru |
| 4 | 50 A | ana deniz feneri |
| 4 | 40 1 | Ana elektrikli cam |
| 5 | – | Kullanılmamış |
| 6 | 30 1 | Ana fan motoru |
| 7 | 30 1 | İkincil fan motoru |
| 8 | 30 1 | Arka buğu çözücü |
| 9 | 40 1 | Fan |
| 10 | 15 1 | Risk |
| 11 | 15 1 | LAF |
| 12 | 15 1 | Dur ve Klaks10 |
| 13 | 20 1 | Elektrikli koltuk (yatar) |
| 14 | 20 1 | Elektrikli koltuk (kaydırmalı) |
| 15 | 7,5 A | IGPS yağ seviyesi |
| 16 | – | Kullanılmamış |
| 17 | 15 1 | Elektrikli vakum pompası |
| 18 | 15 1 | IG bobinleri |
| 19 | 15 1 | Ana FI |
| 20 | 7,5 A | MG debriyaj |
| 21 | 15 1 | DBW |
| 22 | 7,5 A | İç ışık |
| 23 | 10 A | Korumak |
| İkincil: | ||
| 1 | 7,5 A | Elektrikli vakum pompası |
2009
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2009)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 7,5 A | SH-AWD |
| 2 | 20 1 | Benzin pompası |
| 3 | 15 1 | ACG |
| 4 | 7,5 A | ABS / VSA |
| 5 | 15 1 | Isıtmalı koltuk |
| 6 | 20 1 | Sis farları FR |
| 7 | 7,5 A | Güç ayarlı sürücü koltuğu bel desteği |
| 8 | 10 A | RR sileceği |
| 9 | 7,5 A | OPDS |
| 10 | 7,5 A | Metre |
| 11 | 10 A | SRS |
| 12 | 10 A | Far sağ yüksek |
| 13 | 10 A | Far yüksek sol |
| 14 | 7,5 A | Küçük ışıklar (iç) |
| 15 | 15 1 | Küçük ışıklar (dış) |
| 16 | 15 1 | Far sağ alt |
| 17 | 15 1 | Far düşük sol |
| 18 | 20 1 | Yüksek ana deniz feneri |
| 19 | 20 1 | Küçük ana ışık |
| 20 | 7,5 A | TPMS |
| 21 | 30 1 | Ana düşük far |
| 22 | – | Kullanılmamış |
| 23 | – | Kullanılmamış |
| 24 | 20 1 | açılır tavan |
| 25 | 20 1 | Kilit |
| 26 | 20 1 | Sürücünün elektrikli camı |
| 27 | – | Kullanılmamış |
| 28 | 15 1 | Aksesuar soketi (k10sol bölmesi) |
| 29 | 15 1 | ACC |
| 30 | 20 1 | Elektrikli yolcu camı |
| 31 | 20 1 | Radyo amplifikatörü |
| 32 | 20 1 | Arka sağ elektrikli cam |
| 33 | 20 1 | Sol arka elektrikli cam |
| 34 | – | Kullanılmamış |
| 35 | 7,5 A | Radyo |
| 36 | 10 A | BURADA |
| 37 | 7,5 A | gün yangınları |
| 38 | 30 1 | Silecek FR |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2009)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 100A | Eriyebilir anapara |
| 1 | 30 1 | SH-AWD |
| 2 | 80 A | Ana seçenek |
| 2 | 50 A | Ana k10tak anahtarı |
| 3 | 40 1 | ARS / VSA motoru |
| 3 | 20 1 | ABS / VSA Arıza Güvenliği |
| 4 | 50 A | ana deniz feneri |
| 4 | 40 1 | Ana elektrikli cam |
| 5 | 30 1 | Elektrikli yolcu koltuğu yatırma |
| 6 | 30 1 | Ana fan motoru |
| 7 | 30 1 | İkincil fan motoru |
| 8 | 30 1 | Arka buğu çözücü |
| 9 | 40 1 | Fan |
| 10 | 15 1 | Risk |
| 11 | 15 1 | LAF |
| 12 | 15 1 | Dur ve Klaks10 |
| 13 | 20 1 | Elektrikli yatırılabilen sürücü koltuğu |
| 14 | 20 1 | Sürgülü sürücü koltuğu |
| 15 | 7,5 A | TOPS yağ seviyesi |
| 16 | 20 1 | Sürgülü yolcu koltuğu |
| 17 | 15 1 | Elektrikli vakum pompası |
| 18 | 15 1 | IG bobinleri |
| 19 | 15 1 | Ana FI |
| 20 | 7,5 A | MG debriyaj |
| 21 | 15 1 | DBW |
| 22 | 7,5 A | İç ışık |
| 23 | 10 A | Korumak |
| İkincil: | ||
| 1 | 7,5 A | Elektrikli vakum pompası |
| 2 | 20 1 | Elektrikli yolcu koltuğu yatırma |
2011, 2012
Yolcu bölmesi

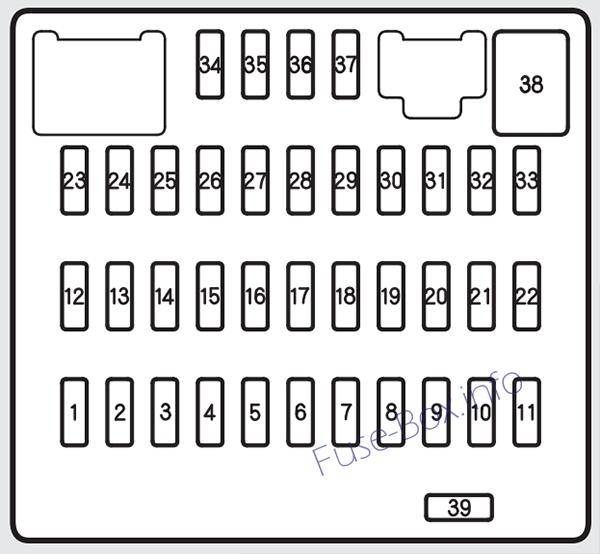

Yolcu bölmesindeki sigorta yerleşimi (2011, 2012)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 7,5 A | Elektrikli cam / SH-AWD |
| 2 | 20 1 | Benzin pompası |
| 3 | 15 1 | ACG |
| 4 | 7,5 A | ABS / VSA |
| 5 | 15 1 | Isıtmalı koltuk |
| 6 | 20 1 | Sis farları FR |
| 7 | 7,5 A | Güç ayarlı sürücü koltuğu bel desteği |
| 8 | 10 A | RR sileceği |
| 9 | 7,5 A | OPDS |
| 10 | 7,5 A | Metre |
| 11 | 10 A | SRS |
| 12 | 10 A | Far sağ yüksek |
| 13 | 10 A | Far yüksek sol |
| 14 | 7,5 A | Küçük ışıklar (iç) |
| 15 | 15 1 | Küçük ışıklar (dış) |
| 16 | 15 1 | Far sağ alt |
| 17 | 15 1 | Far düşük sol |
| 18 | 20 1 | Yüksek ana deniz feneri |
| 19 | 20 1 | Küçük ana ışık |
| 20 | 7,5 A | TPMS |
| 21 | 30 1 | Ana düşük far |
| 22 | – | Kullanılmamış |
| 23 | 7,5 A | Başlatıcı teşhisi |
| 24 | 20 1 | açılır tavan |
| 25 | 20 1 | Kilit |
| 26 | 20 1 | Sürücünün elektrikli camı |
| 27 | Kullanılmamış | |
| 28 | 15 1 | Aksesuar soketi (k10sol bölmesi) |
| 29 | 15 1 | Aksesuar soketi (ön) |
| 30 | 20 1 | Elektrikli yolcu camı |
| 31 | 20 1 | Radyo amplifikatörü |
| 32 | 20 1 | Arka sağ elektrikli cam |
| 33 | 20 1 | Sol arka elektrikli cam |
| 34 | Kullanılmamış | |
| 35 | 7,5 A | Radyo |
| 36 | 10 A | BURADA |
| 37 | 7,5 A | gün yangınları |
| 38 | 30 1 | Silecek FR |
| 39 | 7,5 A | KH |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2011, 2012)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 100A | Eriyebilir anapara |
| 1 | 30 1 | SH-AWD |
| 2 | 80 A | Ana seçenek |
| 2 | 50 A | Ana k10tak anahtarı |
| 3 | 40 1 | ARS / VSA motoru |
| 3 | 20 1 | ABS / VSA Arıza Güvenliği |
| 4 | 50 A | ana deniz feneri |
| 4 | 40 1 | Ana elektrikli cam |
| 5 | 30 1 | Elektrikli yolcu koltuğu yatırma |
| 6 | 30 1 | Ana fan motoru |
| 7 | 30 1 | İkincil fan motoru |
| 8 | 30 1 | Arka buğu çözücü |
| 9 | 40 1 | Fan |
| 10 | 15 1 | Risk |
| 11 | 15 1 | LAF |
| 12 | 15 1 | Dur ve Klaks10 |
| 13 | 20 1 | Elektrikli yatırılabilen sürücü koltuğu |
| 14 | 20 1 | Sürgülü sürücü koltuğu |
| 15 | 7,5 A | TOPS yağ seviyesi |
| 16 | 20 1 | Sürgülü yolcu koltuğu |
| 17 | 15 1 | Elektrikli vakum pompası |
| 18 | 15 1 | IG bobinleri |
| 19 | 15 1 | Ana FI |
| 20 | 7,5 A | MG debriyaj |
| 21 | 15 1 | DBW |
| 22 | 7,5 A | İç ışık |
| 23 | 10 A | Korumak |
| İkincil: | ||
| 1 | 7,5 A | Elektrikli vakum pompası |
| 2 | 20 1 | Elektrikli yolcu koltuğu yatırma |
