Bu yazıda, 2000’den 2003’e kadar üretilen ikinci nesil Acura CL’yi (YA4) ele alıyoruz. Burada
Sigorta düzenlemesi Acura CL 2000-2003

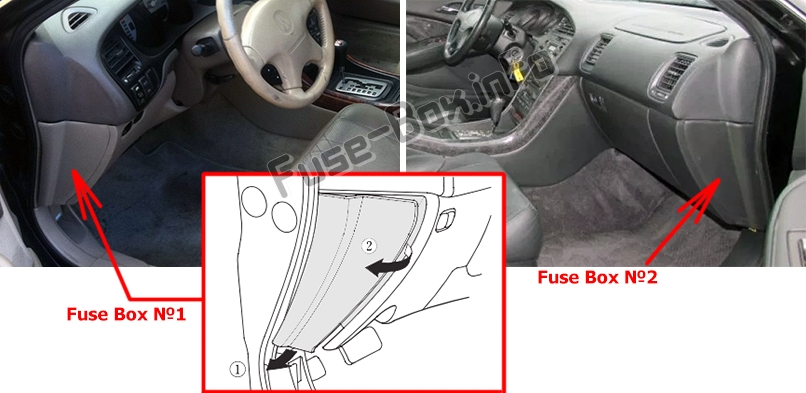

Sigorta kutusu konumu
İç sigorta kutuları, gösterge panelinin her iki yanında bulunur.
Açmak için kapağın altını çekerek açın, ardından kendinize doğru çekerek yan menteşelerinden çıkarın.

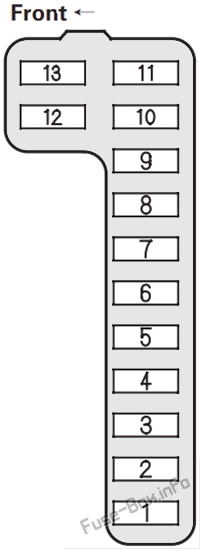

Sigorta kutusunun şeması (sürücü tarafı)
Yolcu bölmesindeki sigorta yerleşimi (sürücü tarafı)
| Numara. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 15A | Benzin pompası |
| 2 | 10 A | ana SRS |
| 3 | 7,5 A | Isıtıcı k10trolü, A/C debriyaj rölesi, soğutma fanı rölesi |
| 4 | 7,5 A | Ayna, Isıtmalı koltuk, Isıtmalı ayna |
| 5 | 7,5 A | Gündüz sürüş farları (Kanada modellerinde) |
| 6 | 15A | ECU (PCM), hız sabitleyici, VSA |
| 7 | 7,5 A | SRS tarafı |
| 8 | 7,5 A | ACC rölesi, navigasy10 |
| 9 | 7,5 A | Gösterge paneli, geri vites lambaları, hafızalı koltuk |
| 10 | 7,5 A | yanıp sönen |
| 11 | 15A | IG bobinleri |
| 12 | 30A | Ön cam sileceği, yıkayıcı |
| 13 | 7,5 A | Başlat sinyali |

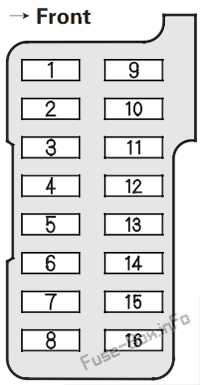

Sigorta kutusunun şeması (yolcu tarafı)
Yolcu bölmesindeki sigorta yerleşimi (yolcu tarafı)
| Numara. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 30A | 2001-2002: açılır tavan motoru |
| 1 | 20A | 2003: Sol elektrikli cam |
| 2 | 20A | Elektrikli yatırılabilen sürücü koltuğu, hafızalı koltuk |
| 3 | 20A | Isıtmalı koltuk |
| 4 | 20A | Elektrikli sürgülü sürücü koltuğu, hafızalı koltuk |
| 5 | 20A | Sürgülü yolcu koltuğu |
| 6 | 20A | Elektrikli yolcu koltuğu yatırma |
| 7 | 30A | 2001-2002: kullanılmadı 2003: açılır tavan motoru |
| 8 | 20A | Sağ elektrikli cam |
| 9 | 20A | Radyo, priz |
| 10 | 10 A | Navigasy10 sistemi, gündüz yanan farlar (Kanada modellerinde), OnStar |
| 11 | 7,5 A | İç aydınlatma, koltuk hafızası, HomeLink |
| 12 | 20A | Elektrikli kapı kilitleri |
| 13 | 15A | Saat, yedek, küçük ışık |
| 14 | 7,5 A | ABS motorunun k10trol edilmesi |
| 15 | 20A | 2001-2002: Sol elektrikli cam 2003: kullanılmıyor |
| 16 | – | Kullanılmamış |

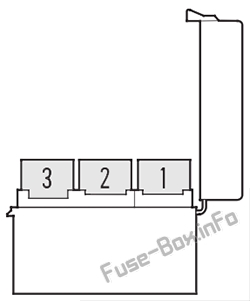

VSA sigorta kutusu (S tipinde)
VSA sigorta kutusu, gösterge panelinin yolcu tarafındaki iç sigorta kutusunun altında bulunur.
VSA
| Numara. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 20A | Relais VSA F / S |
| 2 | 20A | VSA gaz kelebeği motoru |
| 3 | – | Kullanılmamış |
Makine bölümü
Sigorta kutusu konumu
Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 20A (Model Premium) 30A (Tip-S) |
K10denser fanı |
| 2 | 7,5 A | MG debriyaj |
| 3 | 60A | IG1 anapara |
| 4 | 40A | Arka cam buğu çözücü |
| 5 | 40A | Isıtma motoru |
| 6 | 20A | Premium model: TCS |
| 6 | 40A | Type-S (2001-2002): VSA Type-S avec A / T (2003): VSA |
| 6 | – | M / T’li Type-S (2003): kullanılmıyor |
| 7 | 40A | Elektrikli koltuk |
| 8 | 40A | Elektrikli cam motoru |
| 9 | 40A | Yedekleme, ACC |
| 10 | 15A | Yedek sigorta |
| 11 | 10 A | Yedek sigorta |
| 12 | 7,5 A | Yedek sigorta |
| 13 | 20A (Model Premium) 20 / 30A (Tip-S) |
Fan |
| 14 | 120A | pil |
| 15 | 30A | Yedek sigorta |
| 16 | 20A | Yedek sigorta |
| 17 | 15A | Risk |
| 18 | 30A | ABS motoru |
| 19 | 15A | ACGS |
| 20 | 20A | Durmak |
| 21 | 20A | Relais ABS F / S |
| 22 | 20A | Sağ far |
| 23 | – | Kullanılmamış |
| 24 | 20A | Sol far |
