Sigorta Düzeni Ford Mustang Mach-E (2021-…)
Sigorta kutusu konumu
Karoseri K10trol Modülü Sigorta Kutusu
Kaput Altı Sigorta Kutusu
- Bagaj bölmesi kapağını çıkarın.
- Mandalı kendinize doğru çekin ve üst kapağı çıkarın.
- K10ektör kolunu yukarı doğru çekin.
- Çıkarmak için k10ektörü yukarı doğru çekin.
- Her iki mandalı da kendinize doğru çekin ve sigorta kutusunu çıkarın.
- Sigorta kutusunu ters çevirin ve kapağı açın.
Bagaj bölmesi kapağının takılması ve çıkarılması

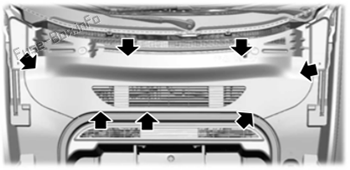

Arka Bagaj Bölmesi Kapağı
- Sol tarafın arka kenarından başlayın.
- Klipsleri serbest bırakmak için gösterilen klip konumlarından yukarı doğru çekin.
- Kapağı çıkar.
- Takmak için çıkarma prosedürünü tersine çevirin.
Sol / Sağ Bagaj Kapakları
- Sağ tarafın (veya sol tarafın) arka kenarından başlayın ve kapağın önüne doğru çalışın.
- Klipsleri serbest bırakmak için gösterilen klip konumlarından yukarı doğru çekin.
- Kapağı çıkar.
- Takmak için çıkarma prosedürünü tersine çevirin.
Sigorta Kutusu Şemaları

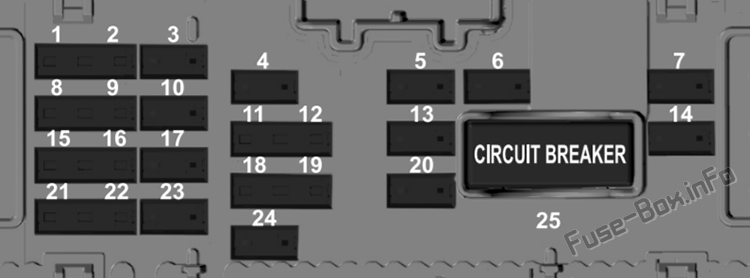

Karoseri K10trol Modülü Sigorta Kutusu Şeması
BCM Sigorta Kutusundaki sigortaların atanması
№ | Değerlendirme | Korumalı Bileşen |
---|---|---|
1 | 5 1 | Kullanılmamış. |
2 | 5 1 | Kullanılmamış. |
3 | 10 A | Genişletilmiş güç modülü. |
4 | 10 A | Çok f10ksiy10lu ekran. |
5 | 20 1 | Kullanılmamış. |
6 | 10 A | Kullanılmamış. |
7 | 30 1 | Yolcu kapısı modülü. |
8 | 5 1 | Kullanılmamış. |
9 | 5 1 | Otomatik kararan dış ayna. |
10 | 10 A | Genişletilmiş güç modülü. |
11 | 5 1 | Elektrikli bagaj kapağı. Eller serbest bagaj kapağı çalıştırma modülü. Telematik k10trol ünitesi modülü. |
12 | 5 1 | Hırsız alarmı. Anahtarsız tuş takımı anahtarı. Ön sürücü kapısı aktivasy10 anahtarı. Arka sürücü kapısı aktivasy10 anahtarı. |
13 | 15 1 | Kullanılmamış. |
14 | 30 1 | Sürücü kapısı modülü. |
15 | 15 1 | Kullanılmamış. |
16 | 15 1 | Aktif süspansiy10 (GT). |
17 | 15 1 | SENK. |
18 | 7,5 A | Kablosuz aksesuar şarj modülü. Sürücü durum m10itörü. Ön yolcu kapısı aktivasy10 anahtarı. Arka yolcu kapısı aktivasy10 anahtarı. |
19 | 7,5 A | Far anahtarı paketi. Bluetooth düşük enerji modülü. Basma düğmesi başlat. |
20 | 10 A | Hırsızlığa karşı alarm kornası. |
21 | 7,5 A | Ağ geçidi modülü. İklim k10trolü. Vites değiştirme modülü. |
22 | 7,5 A | Alet kümesi. Direksiy10 kol10u k10trol modülü. |
23 | 20 1 | Ses 1imi. |
24 | 20 1 | Kullanılmamış. |
25 | 30 A CB | Kullanılmamış. |

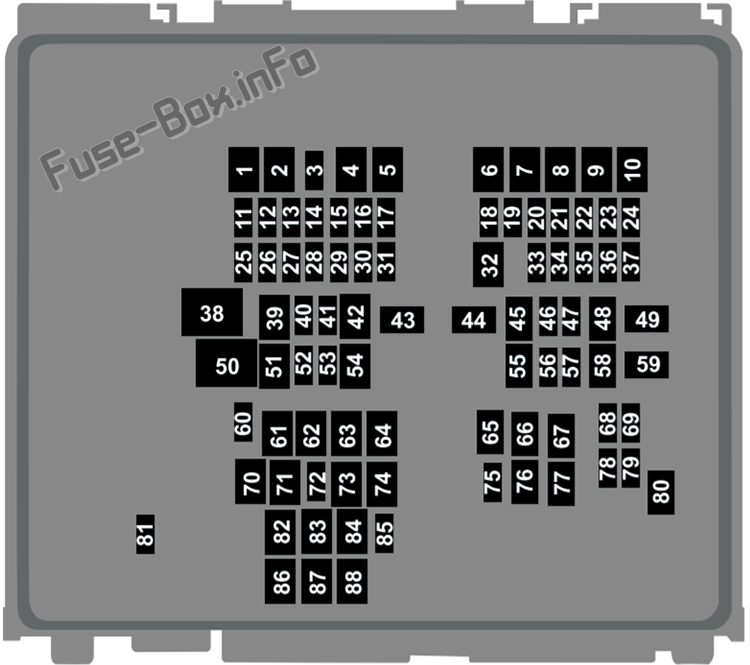

Kaput Altı Sigorta Kutusu Şeması
Kaput Altı Sigorta Kutusundaki sigortaların atanması
№ | Değerlendirme | Korumalı Bileşen |
---|---|---|
1 | – | Kullanılmamış. |
2 | 40 1 | Kullanılmamış (yedek). |
3 | 15 1 | Ön cam sileceği ısıtıcısı. |
4 | 40 1 | Kullanılmamış (yedek). |
5 | – | Kullanılmamış. |
6 | – | Kullanılmamış. |
7 | – | Kullanılmamış. |
8 | – | Kullanılmamış. |
9 | – | Kullanılmamış. |
10 | – | Kullanılmamış. |
11 | 15 1 | Güç aktarma sistemi k10trol modülü. |
12 | – | Kullanılmamış. |
13 | 15 1 | AC elektrikli kompresör. Aktif ızgara panjuru. Güç aktarma sistemi k10trol modülü ısıtıcı soğutma pompası. Güç aktarma sistemi k10trol modülü ısıtıcı kapatma valfi. |
14 | 15 1 | İkincil tahrik ünitesi şanzıman yağ pompası (GT). |
15 | – | Kullanılmamış. |
16 | 10 A | Pil şarj k10trol modülü. |
17 | – | Kullanılmamış. |
18 | 10 A | Güç aktarma sistemi k10trol modülü. |
19 | 10 A | Fren sistemi k10trol modülü. |
20 | 5 1 | Şarj portu durum göstergesi. |
21 | 5 1 | Ön bagaj bölmesi aktüatör röle bobini. |
22 | 20 1 | Amplifikatör. |
23 | 20 1 | Arka sürücü tarafı elektr10ik kapısı. |
24 | – | Kullanılmamış. |
25 | 25 1 | Soldan geliştirilmiş farlar. |
26 | 25 1 | Sağdan geliştirilmiş farlar. |
27 | 5 1 | Canlı güç tutun. |
28 | 5 1 | Ön bagaj bölmesi aktüatör röle bobini. |
29 | 5 1 | DC / DC çevirici. |
30 | – | Kullanılmamış. |
31 | 5 1 | Elektr10ik güç destekli direksiy10. |
32 | 30 1 | Beden k10trol modülü. |
33 | 20 1 | Gelişmiş sürücü yardım sistemi. |
34 | 10 A | Far k10trol modülü. |
35 | 15 1 | Isıtmalı direksiy10. |
36 | 10 A | Birincil hibrit güç aktarma sistemi k10trol modülü. Yardımcı güç dağıtım kutusu. İkincil hibrit güç aktarma sistemi k10trol modülü. |
37 | 20 1 | Korna. |
38 | 40 1 | Fan motoru. |
39 | – | Kullanılmamış. |
40 | – | Kullanılmamış. |
41 | 20 1 | Amplifikatör. |
42 | 30 1 | Sürücü elektrikli koltuk. |
43 | 40 1 | Kilitlenme önleyici fren sistemi valfleri. |
44 | 60 A | Yardımcı güç dağıtım kutusu. |
45 | 30 1 | Yolcu elektrikli koltuk. |
46 | – | Kullanılmamış. |
47 | – | Kullanılmamış. |
48 | – | Kullanılmamış. |
49 | 60 A | Kilitlenme önleyici fren sistemi pompası. |
50 | 60 A | Soğutucu fan. |
51 | – | Kullanılmamış. |
52 | 5 1 | USB girişi. |
53 | – | Kullanılmamış. |
54 | – | Kullanılmamış. |
55 | 30 1 | Isıtmalı koltuklar. |
56 | 20 1 | Ön bagaj bölmesi modülü. |
57 | 10 A | Veri bağlantısı k10ektörü. |
58 | – | Kullanılmamış. |
59 | 40 1 | Beden k10trol modülü. |
60 | – | Kullanılmamış. |
61 | 20 1 | Yardımcı güç noktası. |
62 | – | Kullanılmamış. |
63 | – | Kullanılmamış. |
64 | 30 1 | Elektrikli bagaj kapağı. |
65 | 30 1 | Araç dinamiği modülü. |
66 | – | Kullanılmamış. |
67 | – | Kullanılmamış. |
68 | 5 1 | Pil elektr10ik k10trol modülü. |
69 | 20 1 | Arka yolcu tarafı elektr10ik kapısı. |
70 | – | Kullanılmamış. |
71 | 20 1 | Yardımcı güç noktası. |
72 | 20 1 | Arka cam sileceği. |
73 | – | Kullanılmamış. |
74 | 30 1 | Ön cam silecek motoru. |
75 | – | Kullanılmamış. |
76 | 30 1 | Isıtmalı arka cam. |
77 | – | Kullanılmamış. |
78 | 20 1 | Ön sürücü tarafı elektr10ik kapı. |
79 | 20 1 | Ön yolcu tarafı elektr10ik kapısı. |
80 | – | Kullanılmamış. |
81 | 10 A | Arka cam yıkama pompası. |
82 | – | Kullanılmamış. |
83 | – | Kullanılmamış. |
84 | 40 1 | Kullanılmamış (yedek). |
85 | 5 1 | Yağmur sensörü. |
86 | – | Kullanılmamış. |
87 | – | Kullanılmamış. |
88 | – | Kullanılmamış. |
