Acura ILX (2013-2018) Sigorta Kutusu Şeması

Acura ILX alt kompakt yönetici arabası 2013’ten günümüze kadar mevcuttur. Bu yazıda Acura ILX 2013, 2014, 2015, 2016, 2017 ve 2018’in sigorta kutusu şemalarını bulacak , sigorta panellerinin araç içindeki yeri hakkında bilgi alacak ve her 1 sigortanın atanmasını (sigortaların düzenlenmesi) öğreneceksiniz. .

İçindekiler

Sigorta düzeni Acura ILX 2013-2018
Makine bölümü
Yolcu bölmesi
2013, 2014, 2015
2013, 2015 (ILX hibrit)
2016, 2017, 2018

İçerik gizle

1 Sigorta düzeni Acura ILX 2013-2018

1.4 2013, 2015 (ILX hibrit)

Sigorta düzeni Acura ILX 2013-2018

Acura ILX çakmak / priz sigortası, yolcu bölmesi sigorta bloğundaki №27 numaralı sigortadır.

Sigorta kutusu konumu

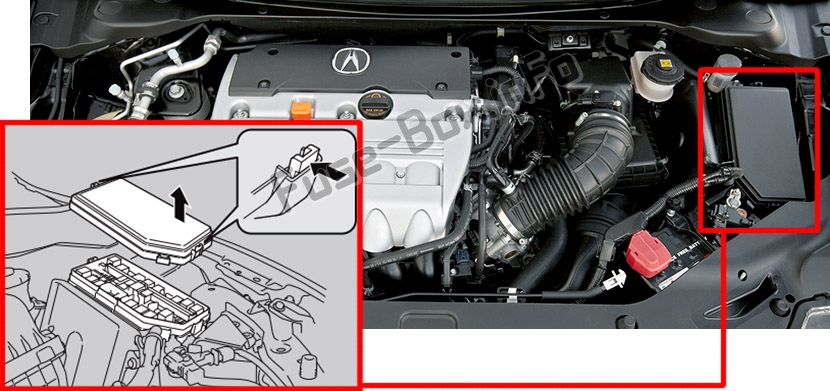

Makine bölümü

Fren hidroliği deposunun yanında bulunur.
Açmak için sekmelere dokunun. Sigortaların yerleri kapakta belirtilmiştir.
Acura ILX (2013-2018) Motor bölmesindeki sigortaların yeri:

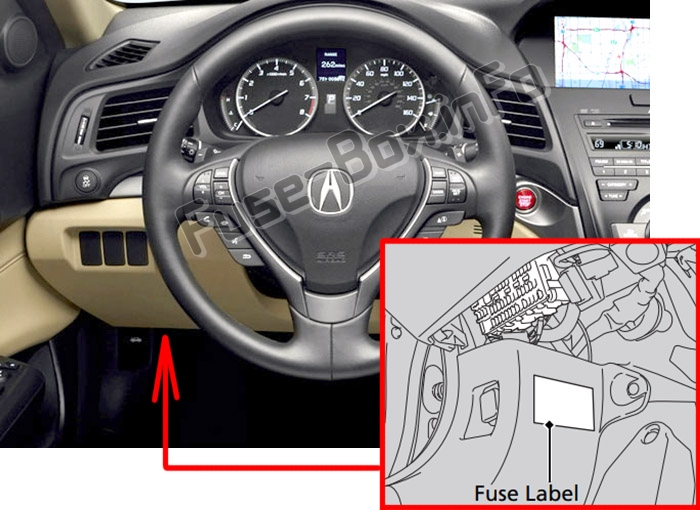

Yolcu bölmesi

Gösterge panelinin altında bulunur.
Sigorta yerleri yan panel etiketinde gösterilmiştir.
Acura ILX (2013-2018) Sigortaların yolcu bölmesindeki yeri

Sigorta kutusu şemaları

2013, 2014, 2015

Makine bölümü

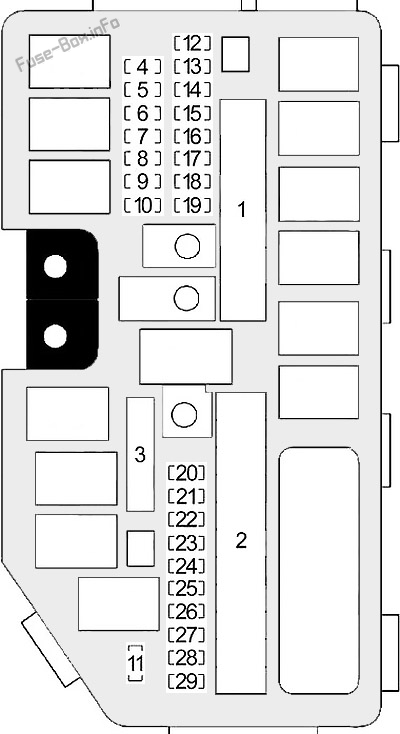

Kaputun altındaki sigorta kutusunun şeması: Acura ILX (2013, 2014, 2015)

Motor bölmesindeki sigorta yerleşimi (2013, 2014, 2015)

Numara.	Korumalı devre	Amper
1	EPS	70 1
1	ABS / VSA motoru	30 1
1	ABS / VSA FSR	30 1
1	SİLECEK	30 1
1	Eriyebilir anapara	100A
2	IG anapara	50 A
2	Ana sigorta kutusu	60 A
2	Ana sigorta kutusu 2	60 A
2	ana deniz feneri	30 1
2	ST / MG Yazılımı	30 1
2	Arka buğu çözücü	30 1
2	–
2	Fan	40 1
2	–
2	İkincil fan motoru	20 1
2	Ana fan motoru	20 1
3	–	–
4	–
5	Başlatıcı DIAG, ST MG	7,5 A
6	–	–
7	–	–
8	–
9	–	–
10	–
11	Yağ seviyesi	7,5 A
12	Sis farları	(20 A)
13	–	–
14	Risk	10 A
15	FI Alt	15 1
16	IG bobinleri	15 1
17	Durmak	15 1
18	korna	10 A
19	–	–
20	Sağ kısa far (halojen ampullü kısa huzmeli modeller)	10 A
20	Sağ far kısa huzmeli (HID) (gaz deşarjlı farlı modeller)	15 1
21	IGP	15 1
22	DBW	15 1
23	Sol far kısa huzmeli far (halojen ampullü kısa huzmeli modeller)	10 A
23	Sol far kısa huzmeli (HID) (gaz deşarjlı farlı modeller)	15 1
24	–	–
25	MG debriyaj	7,5 A
26	Yıkayıcı	15 1
27	KÜÇÜK	20 1
28	İç mekan ışıkları	7,5 A
29	Destek olmak	10 A

Röle

Sigorta şeması: Acura ILX (2013, 2014, 2015)

Röle

K10um	Tanım
M1	Fan motoru rölesi
M2	Marş kesme rölesi 1
M3	Klima K10denser Fan Rölesi
M4	Ateşleme bobini rölesi
M5	Marş kesme rölesi 2
M6	PGM-FI alt rölesi
M7	Arka cam buğu çözücü rölesi
256	ELD
258	Fan k10trol rölesi
259	Sis farı rölesi
265	Korna rölesi
273	Radyatör fanı rölesi
274	NC kompresör debriyaj rölesi
287	Silecek Motor Rölesi
288	Röle PCB
320	diyot D
321	diyot C

Yolcu bölmesi

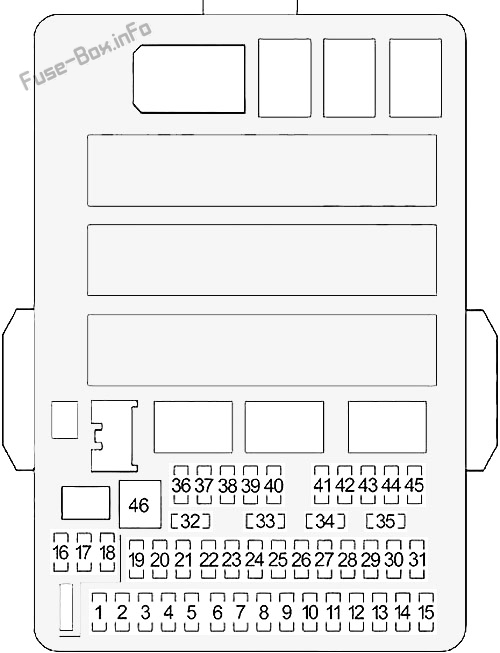

Pano sigorta kutusu şeması: Acura ILX (2013, 2014, 2015)

Panodaki sigorta tahsisi (2013, 2014, 2015)

Numara.	Korumalı devre	Amper
1	–	–
2	ACG	15 1
3	SRS	10 A
4	Benzin pompası	15 1
5	Metre	7,5 A
6	Elektrikli pencere	7,5 A
7	VB SOL (tüm modellerde bulunmaz)	7,5 A
8	Kapı kilidi motoru 2 (kilit açma)	15 1
9	Kapı kilidi motoru 1 (kilit açma)	15 1
10	–	–
11	Sunroof (tüm modellerde mevcut değildir)	20 1
12	Sürgülü sürücü koltuğu (tüm modellerde mevcut değildir)	(20 A)
13	Elektrikli yatırılabilen sürücü koltuğu (tüm modellerde mevcut değildir)	(20 A)
14	Koltuk ısıtıcısı (tüm modellerde mevcut değildir)	(15A)
15	Sürücü kapısı kilitleme motoru (kilit açma)	10 A
16	–	–
17	–	–
18	–	–
19	ACC	7,5 A
20	ACC tuş kilidi	7,5 A
21	Bütün gün ışıklar	7,5 A
22	BURADA	7,5 A
23	–	–
24	ABS / VSA	7,5 A
25	ACC	7,5 A
26	–	–
27	Aksesuar güç soketi	20 1
28	–	–
29	ODS	7,5 A
30	Sürücü kapısı kilit motoru (kilit)	10 A
31	ZEKİ	10 A
32	Kapı kilidi motoru 2 (kilitleme)	15 1
33	Kapı kilidi motoru 1 (kilit)	15 1
34	Küçük ışıklar	7,5 A
35	Aydınlatma	7,5 A
36	–	–
37	Premium ses (tüm modellerde bulunmaz)	(20 A)
38	Sol far uzun far	10 A
39	Uzun far, sağ	10 A
40	TPMS (tüm modellerde bulunmaz)	(7,5 A)
41	Kilit	20 1
42	Sürücünün elektrikli camı	20 1
43	Arka yolcu tarafı elektrikli cam	20 1
44	Ön yolcu tarafı elektrikli cam	20 1
45	Arka sürücü tarafı elektrikli cam	20 1
46	–	–

2013, 2015 (ILX hibrit)

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Acura ILX Hybrid (2013, 2014, 2015)

Motor bölmesindeki sigorta yerleşimi (ILX Hybrid 2013, 2015)

Numara.	Korumalı devre	Amper
1	EPS	70 1
1	güçlendirici motor	40 1
1	ABS / VSA motoru	30 1
1	ABS / VSA FSR	30 1
1	SİLECEK	30 1
1	Eriyebilir anapara	100A
2	IG anapara	50 A
2	Ana sigorta kutusu	60 A
2	Ana sigorta kutusu 2	60 A
2	ana deniz feneri	30 1
2	ST / MG SW (Kısa huzmeli halojen ampullü modeller )	30 1
2	Arka buğu çözücü	30 1
2	–
2	Fan	40 1
2	–
2	İkincil fan motoru	20 1
2	Ana fan motoru	20 1
3	–	–
4	IG bobinleri 2	15 1
5	Başlatıcı DIAG, ST MG	7,5 A
6	IG bobinleri 1	15 1
7	–	–
8	–
9	–	–
10	–	–
11	Yağ seviyesi	7,5 A
12	Sis farları	20 1
13	IMA 1	7,5 A
14	Risk	10 A
15	FI Alt	15 1
16	IG bobinleri	20 1
17	Durmak	15 1
18	korna	10 A
19	IMA 2	10 A
20	Geçen ışık sağ far (halojen ampullü kısa farlara sahip şabl10lar)	10 A
20	Sağ far kısa huzmeli (HID) (gaz deşarjlı farlı modeller)	15 1
21	IGP	15 1
22	DBW	15 1
23	Geçen ışık sol far (halojen ampullü kısa farlara sahip şabl10lar)	10 A
23	Sol far kısa huzmeli (HID) (gaz deşarjlı farlı modeller)	15 1
24	Güçlendirici SOL	15 1
25	MG debriyaj	7,5 A
26	Yıkayıcı	15 1
27	KÜÇÜK	20 1
28	İç mekan ışıkları	7,5 A
29	Destek olmak	10 A

Röle

Sigorta şeması: Acura ILX Hybrid (2013, 2014, 2015)

Röle

K10um	Tanım
M1	Fan motoru rölesi
M2	Marş kesme rölesi 1
M3	Klima K10denser Fan Rölesi
M4	Ateşleme bobini rölesi
M5	Marş kesme rölesi 2
M6	PGM-FI alt rölesi
M7	Arka cam buğu çözücü rölesi
256	ELD
258	Fan k10trol rölesi
259	Sis farı rölesi
265	Korna rölesi
273	Radyatör fanı rölesi
274	NC kompresör debriyaj rölesi
287	Silecek Motor Rölesi
288	Röle PCB
320	diyot D
321	diyot C

Yolcu bölmesi

Pano sigorta kutusu şeması: Acura ILX Hybrid (2013, 2014, 2015)

Gösterge panelindeki sigorta tahsisi (ILX hybrid 2013, 2015)

Numara.	Korumalı devre	Amper
1	–	–
2	ACG	15 1
3	SRS	10 A
4	Benzin pompası	15 1
5	Metre	7,5 A
6	Elektrikli pencere	7,5 A
7	VB SOL (tüm modellerde bulunmaz)	7,5 A
8	Kapı kilidi motoru 2 (kilit açma)	15 1
9	Kapı kilidi motoru 1 (kilit açma)	15 1
10	–	–
11	açılır tavan	20 1
12	Sürgülü sürücü koltuğu (tüm modellerde mevcut değildir)	(20 A)
13	Elektrikli yatırılabilen sürücü koltuğu (tüm modellerde mevcut değildir)	(20 A)
14	Koltuk ısıtıcısı (tüm modellerde mevcut değildir)	(15A)
15	Sürücü kapısı kilitleme motoru (kilit açma)	10 A
16	–	–
17	–	–
18	–	–
19	ACC	7,5 A
20	ACC tuş kilidi	7,5 A
21	Bütün gün ışıklar	7,5 A
22	BURADA	7,5 A
23	HİBRİT Klima	(7,5 A)
24	ABS / VSA	7,5 A
25	ACC	(7,5 A)
26	–	–
27	Aksesuar güç soketi	20 1
28	–	–
29	ODS	7,5 A
30	Sürücü kapısı kilit motoru (kilit)	10 A
31	ZEKİ	10 A
32	Kapı kilidi motoru 2 (kilitleme)	15 1
33	Kapı kilidi motoru 1 (kilit)	15 1
34	Küçük ışıklar	7,5 A
35	Aydınlatma	7,5 A
36	–	–
37	Premium ses (tüm modellerde bulunmaz)	(20 A)
38	Sol far uzun far	10 A
39	Uzun far, sağ	10 A
40	TPMS (tüm modellerde bulunmaz)	(7,5 A)
41	Kilit	20 1
42	Sürücünün elektrikli camı	20 1
43	Arka yolcu tarafı elektrikli cam	20 1
44	Ön yolcu tarafı elektrikli cam	20 1
45	Arka sürücü tarafı elektrikli cam	20 1
46	–	–

2016, 2017, 2018

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Acura ILX (2016, 2017, 2018)

Motor bölmesindeki sigorta yerleşimi (2016, 2017, 2018)

Numara.	Korumalı devre	Amper
1	EPS	70 1
1	–
1	ABS / VSA FSR	30 1
1	ABS / VSA motoru	40 1
1	SİLECEK	30 1
1	Eriyebilir anapara	120A
2	IG anapara	50 A
2	Ana sigorta kutusu	60 A
2	Ana sigorta kutusu 2	60 A
2	ana deniz feneri	30 1
2	ST / MG Yazılımı	30 1
2	Arka buğu çözücü	30 1
2	IG Anayol	30 1
2	Fan	40 1
2	IG Ana2	30 1
2	İkincil fan motoru	20 1
2	Ana fan motoru	20 1
3	–	–
4	–	–
5	Başlangıç DIAG’ı	7,5 A
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Yağ seviyesi	7,5 A
12	Sis farları (tüm modellerde bulunmaz)	(20 A)
13	Enjektör	20 1
14	Risk	10 A
15	FI Alt	15 1
16	IG bobinleri	15 1
17	Bütün gün ışıklar	7,5 A
18	Dur ve Klaks10	10 A
19	–	–
20	Sağ far kısa huzmeli	10 A
21	IGP	15 1
22	DBW	15 1
23	Sol far kısa huzmeli	10 A
24	–	–
25	MG debriyaj	7,5 A
26	yıkayıcı	15 1
27	Küçük	20 1
28	İç mekan ışıkları	7,5 A
29	Destek olmak	10 A

Röle

Sigorta şeması: Acura ILX (2016, 2017, 2018)

Röle

K10um	Tanım
M1	Fan motoru rölesi
M2	Marş kesme rölesi 1
M3	Klima K10denser Fan Rölesi
M4	Ateşleme bobini rölesi
M5	Marş kesme rölesi 2
M6	PGM-FI alt rölesi
M7	Arka cam buğu çözücü rölesi
256	ELD
258	Fan k10trol rölesi
259	Sis farı rölesi
265	Korna rölesi
273	Radyatör fanı rölesi
274	NC kompresör debriyaj rölesi
287	Silecek Motor Rölesi
288	Röle PCB
320	diyot D
321	diyot C

Yolcu bölmesi

Pano sigorta kutusu şeması: Acura ILX (2016, 2017, 2018)

Gösterge tablosundaki sigorta tahsisi (2016, 2017, 2018)

Numara.	Korumalı devre	Amper
1	–	–
2	ACG	15 1
3	SRS	10 A
4	Benzin pompası	15 1
5	Metre	7,5 A
6	Elektrikli pencere	7,5 A
7	VB SOL (tüm modellerde bulunmaz)	7,5 A
8	Sağ kapı kilit motoru (kilit açma)	15 1
9	Sol kapı kilit motoru (kilit açma)	15 1
10	ses	(15A)
11	açılır tavan	20 1
12	Sürgülü sürücü koltuğu (tüm modellerde mevcut değildir)	(20 A)
13	Elektrikli yatırılabilen sürücü koltuğu (tüm modellerde mevcut değildir)	(20 A)
14	Koltuk ısıtıcısı (tüm modellerde mevcut değildir)	(15A)
15	Sürücü kapısı kilitleme motoru (kilit açma)	10 A
16	Elektrikli sürgülü yolcu koltuğu (tüm modellerde mevcut değildir)	(20 A)
17	Elektrikli yatırılabilen yolcu koltuğu (tüm modellerde mevcut değildir)	(20 A)
18	–	–
19	Aksesuar	7,5 A
20	ACC tuş kilidi	7,5 A
21	Bütün gün ışıklar	7,5 A
22	BURADA	7,5 A
23	–	–
24	ABS / VSA	7,5 A
25	ACC	7,5 A
26	–	–
27	Aksesuar güç soketi	20 1
28	–	–
29	ODS	7,5 A
30	Sürücü kapısı kilit motoru (kilit)	10 A
31	ZEKİ	10 A
32	Sağ kapı kilit motoru (kilit)	15 1
33	Sol Kapı Kilit Motoru (Kilit)	15 1
34	Küçük ışıklar	7,5 A
35	Aydınlatma	7,5 A
36	–	–
37	Premium ses (tüm modellerde bulunmaz)	(30A)
38	Sol far uzun far	10 A
39	Uzun far, sağ	10 A
40	–	–
41	Kilit	20 1
42	Sürücünün elektrikli camı	20 1
43	Arka yolcu tarafı elektrikli cam	20 1
44	Ön yolcu tarafı elektrikli cam	20 1
45	Arka sürücü tarafı elektrikli cam	20 1
46	–	–
