Acura RDX (2013-2018) Sigorta Kutusu Şeması

Bu yazıda 2013’ten 2018’e kadar üretilen ikinci nesil Acura RDX’i (TB3 / TB4) ele alıyoruz. Burada Acura RDX 2013, 2014, 2015, 2016, 2017 ve 2018’in sigorta kutusu şemalarını bulacaksınız , konumu hakkında bilgi alın. arabanın içindeki sigorta panelleri ve her 1 sigortanın atanması hakkında daha fazla bilgi edinin (sigorta düzeni)

İçindekiler

Sigorta düzeni Acura RDX 2013-2018
Makine bölümü
Yolcu bölmesi
2013, 2014, 2015
2016, 2017, 2018

İçerik gizle

1 Sigorta düzeni Acura RDX 2013-2018

Sigorta düzeni Acura RDX 2013-2018

Acura RDX çakmak / priz sigortaları, iç sigorta kutusundaki №12 (orta k10sol elektrik prizi) ve №27 (ön elektrik prizi) sigortalarıdır.

Sigorta kutusu konumu

Makine bölümü

Fren hidroliği deposunun yanında bulunur.
Kutuyu açmak için sekmelere dokunun. Sigortaların motor bölmesindeki yeri: Acura RDX (2013-2018)

Sigorta yerleri sigorta kutusu kapağında işaretlenmiştir.

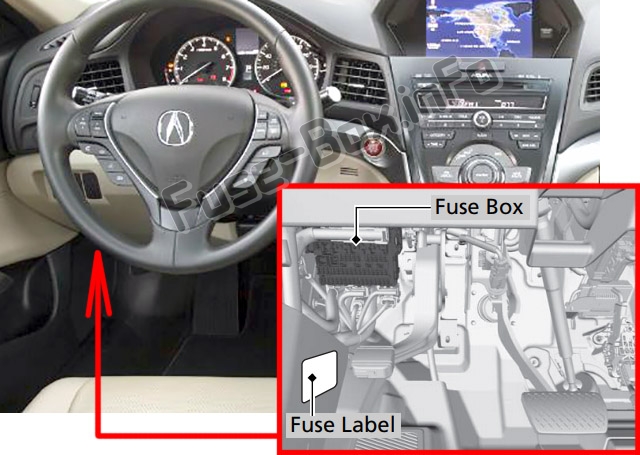

Yolcu bölmesi

Gösterge panelinin altında bulunur. Sigortaların yolcu bölmesindeki yeri: Acura RDX (2013-2018)

Sigorta yerleri yan panel etiketinde gösterilmiştir.

Sigorta kutusu şemaları

2013, 2014, 2015

Makine bölümü

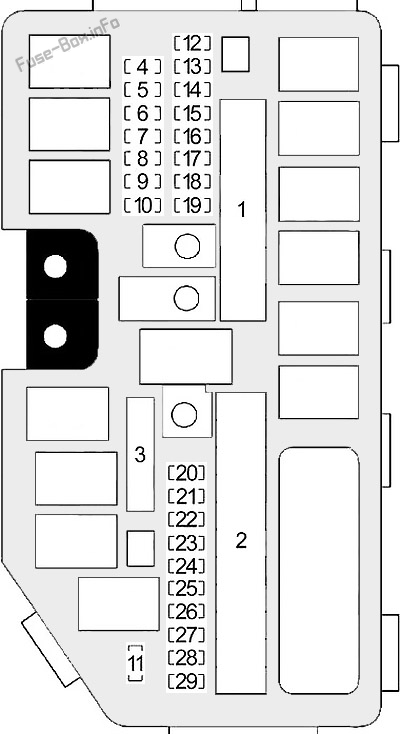

Kaputun altındaki sigorta kutusunun şeması: Acura RDX (2013, 2014, 2015)

Motor bölmesindeki sigorta yerleşimi (2013, 2014, 2015)

Numara.	Korumalı devre	Amper
1	EPS	70 1
1	Elektrikli bagaj kapağı motoru (tüm modellerde mevcut değildir)	(40 A)
1	ABS / VSA FSR	20 1
1	ABS / VSA motoru	40 1
1	E-DPS	30 1
1	Eriyebilir anapara	120A
2	ST KUPASI	50 A
2	Ana sigorta kutusu 1	60 A
2	Ana sigorta kutusu 2	60 A
2	IG anapara	50 A
2	Far yıkayıcı ikincil fan motoru	(30 A) 30 A
2	Arka buğu çözücü	40 1
2	Ana fan motoru	30 1
2	ana deniz feneri	30 1
2	Fan	40 1
3	Sürgülü sürücü koltuğu	20 1
3	Elektrikli yatırılabilen sürücü koltuğu	20 1
3	Sürgülü yolcu koltuğu	20 1
3	Elektrikli yolcu koltuğu yatırma	20 1
4	–	–
5	Eriyebilir de tanılama STR’si	7,5 A
6	–	–
7	–	–
8	–
9	–	–
10	–	–
11	Yağ seviyesi	7,5 A
12	Sis farları (tüm modellerde bulunmaz)	(20 A)
13	Elektrikli bagaj kapağı kapatma (tüm modellerde mevcut değildir)	(20 A)
14	Risk	10 A
15	IGP2	15 1
16	IG bobinleri	15 1
17	Durmak	10 A
18	korna	10 A
19	DHW	10 A
20	Sağ kısa far (kısa huzme için halojen ampullü modeller)	10 A
20	Sağ kısa far (yüksek voltaj deşarj tüplü ampullü modeller)	15A
21	ampuller)	7,5 A
22	DBW	15 1
23	Sol far kısa huzmeli far (kısa huzme için halojen ampullü modeller)	10 A
23	Sol far kısa huzmeli far (yüksek voltaj deşarj tüplü ampullü modeller)	15A
24	ACC	10 A
25	Ana FI	(15A)
26	Römork	(20 A)
27	Küçük	20 1
28	İç mekan ışıkları	7,5 A
29	Korumak	10 A

Yolcu bölmesi

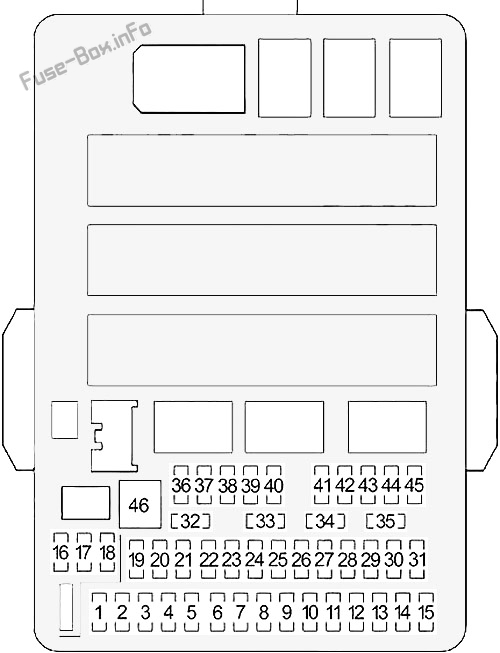

Pano sigorta kutusu şeması: Acura RDX (2013, 2014, 2015)

İç sigorta kutusundaki sigorta yerleşimi (2013, 2014, 2015)

Numara.	Korumalı devre	Amper
1	–	–
2	ACG	15 1
3	SRS	10 A
4	Benzin pompası	15 1
5	Metre	7,5 A
6	Seçenek	7,5 A
7	VB SOL	10 A
8	Kapı kilit motoru, ön sağ taraf (kilit açma)	15 1
9	Sol arka taraf	15 1
9	Kapı kilit motoru (kilit açma)	15 1
10	lomber güç	7,5 A
11	Ay çatısı	20 1
12	Aksesuar güç soketi (orta k10sol)	15 1
13	Ana yıkayıcı	15 1
14	koltuk ısıtıcısı	15 1
15	Sürücü kapısı kilitleme motoru (kilit açma)	10 A
16	–	–
17	–	–
18	–	–
19	ACC	7,5 A
20	ACC tuş kilidi	7,5 A
21	Bütün gün ışıklar	7,5 A
22	AC	7,5 A
23	Arka cam sileceği	10 A
24	ABS / VSA	7,5 A
25	–	–
26	Ses amplifikatörü	20 1
27	Aksesuar güç soketi (ön)	15 1
28	–	–
29	ODS	7,5 A
30	Sürücü kapısı kilit motoru (kilit)	10 A
31	Zeki	10 A
32	Kapı kilidi motoru ön sağ taraf (kilitleme)	15 1
33	Arka sol kapı kilit motoru (kilitleme)	15 1
34	Küçük ışıklar	7,5 A
35	Aydınlatma	7,5 A
36	Ana arka silecek	10 A
37	–	–
38	Sol far uzun far	10 A
39	Uzun far, sağ	10 A
40	TPMS	7,5 A
41	Kilit	20 1
42	Sürücünün elektrikli camı	20 1
43	Sağ arka elektrikli cam	20 1
44	Ön sağ elektrikli cam	20 1
45	Sol arka elektrikli cam	20 1
46	silecek	30 1

2016, 2017, 2018

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Acura RDX (2016, 2017, 2018)

Motor bölmesindeki sigorta yerleşimi (2016, 2017, 2018)

Numara.	Korumalı devre	Amper
1	EPS	70 1
1	Elektrikli bagaj kapağı motoru	(40 A)
1	ABS / VSA FSR	20 1
1	ABS / VSA motoru	40 1
1	E-DPS	(30A)
1	Eriyebilir anapara	120A
1	–	50 A
2	Ana sigorta kutusu 1	60 A
2	Ana sigorta kutusu 2	60 A
2	IG anapara	50 A
2	Far yıkayıcı (tüm modellerde mevcut değildir)	(30A)
2	İkincil fan motoru	30 1
2	Arka buğu çözücü	40 1
2	Ana fan motoru	30 1
2	ana deniz feneri	30 1
2	Fan	40 1
3	STCUT1	40 1
3	IG Anayol	30 1
3	Ana alt sigorta	(40 A)
3	IG Ana2	30 1
4	Arka koltuk ısıtması (tüm modellerde mevcut değildir)	(20 A)
5	Eriyebilir de tanılama STR’si	7,5 A
6	Ses (ODMD) (tüm modellerde bulunmaz)	(15A)
7	–	–
8	–
9	–	–
10	–	–
11	Yağ seviyesi	7,5 A
12	Sis farları (tüm modellerde bulunmaz)	(20 A)
13	Elektrikli bagaj kapağı kapatma	(20 A)
14	Risk	10 A
15	IGP2	15 1
16	IG bobinleri	15 1
17	Durmak	10 A
18	korna	10 A
19	DHW	20 1
20	Sağ far kısa huzmeli	15 1
21	MG debriyaj	7,5 A
22	DBW	15 1
23	Sol far kısa huzmeli	15 1
24	DRL	(10 A)
25	Ana FI	15 1
26	Römork	(20 A)
27	Küçük	20 1
28	İç mekan ışıkları	7,5 A
29	Destek olmak	10 A

Yolcu bölmesi

Pano sigorta kutusu şeması: Acura RDX (2016, 2017, 2018)

İç sigorta kutusundaki sigorta yerleşimi (2016, 2017, 2018)

Numara.	Korumalı devre	Amper
1	–	–
2	ACG	15 1
3	ODS	7,5 A
4	Benzin pompası	15 1
5	Metre	7,5 A
6	Arka cam sileceği	10 A
7	VB SOL	10 A
8	Kapı kilit motoru, ön sağ taraf (kilit açma)	15 1
9	Sol arka taraf	15 1
9	Kapı kilit motoru (kilit açma)	15 1
10	lomber güç	7,5 A
11	Ay çatısı	20 1
12	Aksesuar güç soketi (orta k10sol)	20 1
13	Ana yıkayıcı	15 1
14	koltuk ısıtıcısı	20 1
15	Sürücü kapısı kilitleme motoru (kilit açma)	10 A
16	Sürgülü sürücü koltuğu	20 1
17	Elektrikli yatırılabilen sürücü koltuğu	20 1
18	Sürgülü yolcu koltuğu	20 1
19	ACC	7,5 A
20	ACC tuş kilidi	7,5 A
21	Bütün gün ışıklar	7,5 A
22	AC	7,5 A
23	Seçenek	10 A
24	ABS / VSA	7,5 A
25	IDAS	(10 A)
26	Ses yükseltici (navigasy10 sistemi olmayan modeller)	20 1
26	Ses yükseltici (navigasy10 sistemli modeller)	30 1
27	Aksesuar güç soketi (ön)	20 1
28	–	–
29	SRS	10 A
30	Sürücü kapısı kilit motoru (kilit)	10 A
31	Zeki	10 A
32	Kapı kilidi motoru ön sağ taraf (kilitleme)	15 1
33	Arka sol kapı kilit motoru (kilitleme)	15 1
34	Küçük ışıklar	7,5 A
35	Aydınlatma	7,5 A
36	Ana arka silecek	10 A
37	Elektrikli yolcu koltuğu yatırma	20 1
38	Sol far uzun far	10 A
39	Uzun far, sağ	10 A
40	–	–
41	Kilit	20 1
42	Sürücünün elektrikli camı	20 1
43	Sağ arka elektrikli cam	20 1
44	Ön sağ elektrikli cam	20 1
45	Sol arka elektrikli cam	20 1
46	silecek	30 1
