Bu yazıda, 2000’den 2001’e kadar üretilen üçüncü nesil Acura Integra’yı ele alıyoruz. Burada
Sigorta düzenlemesi Acura Integra 2000-2001

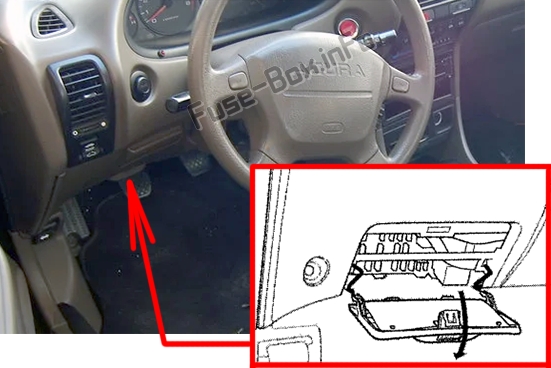

Sigorta kutusu konumu
Sürücü tarafında gösterge panelinin altındaki kapağın arkasında bulunur. Kapağı aşağı doğru sallayarak ve menteşelerinden dışarı doğru çekerek çıkarın.

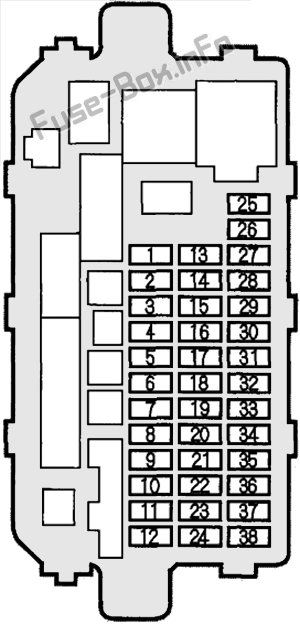

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 7,5 A | Inter Kilit ünitesi |
| 2 | 10 A | Plaka lambası, arka lamba |
| 3 | 7,5 A | Başlat sinyali |
| 4 | 7,5 A | Kurulum paneli ışığı |
| 5 | – | Kullanılmamış |
| 6 | 10 A | Radyo |
| 7 | 10 A | çakmak |
| 8 | 20A | Ön cam sileceği, ön cam yıkayıcı |
| 9 | 7,5 A | Metre |
| 10 | 7,5 A | Elektrikli cam rölesi, açılır tavan rölesi |
| 11 | 10 A | SRS |
| 12 | – | Yedek sigorta |
| 13 | 10 A | Sol far kısa huzmeli |
| 14 | 10 A | Sağ far kısa huzmeli |
| 15 | 10 A | Gündüz sürüş farları (d10anıma göre) |
| 16 | 7,5 A | Geri vites lambası |
| 17 | 7,5 A | Gündüz çalışan ışık rölesi (varsa) |
| 18 | 7,5 A | Isıtma / klima rölesi |
| 19 | 7,5 A | Arka buz çözme rölesi |
| 20 | 7,5 A | Alternatör, hız sensörü |
| 21 | 7,5 A | Hız regülatörü |
| 22 | 15A | Yakıt pompası, SRS ünitesi |
| 23 | 10 A | Dönüş sinyali |
| 24 | – | Yedek sigorta |
| 25 | – | Yedek sigorta |
| 26 | – | Yedek sigorta |
| 27 | 20A | Ön sol elektrikli cam |
| 28 | 20A | Ön sağ elektrikli cam |
| 29 | 15A | Ateşleme bobini |
| 30 | 20A | Sağ arka elektrikli cam (sal10) |
| 31 | 20A | Sol arka elektrikli cam (sal10) |
| 32 | – | Kullanılmamış |
| 33 | 10 A | Sol far uzun far |
| 34 | 10 A | Uzun far, sağ |
| 35 | 10 A | Bagaj kapağı: Arka silecek ve yıkayıcı Sedan: Kullanılmıyor |
| 36 | – | Kullanılmamış |
| 37 | 20A | Elektrikli kapı kilitleme |
| 38 | – | Yedek sigorta |

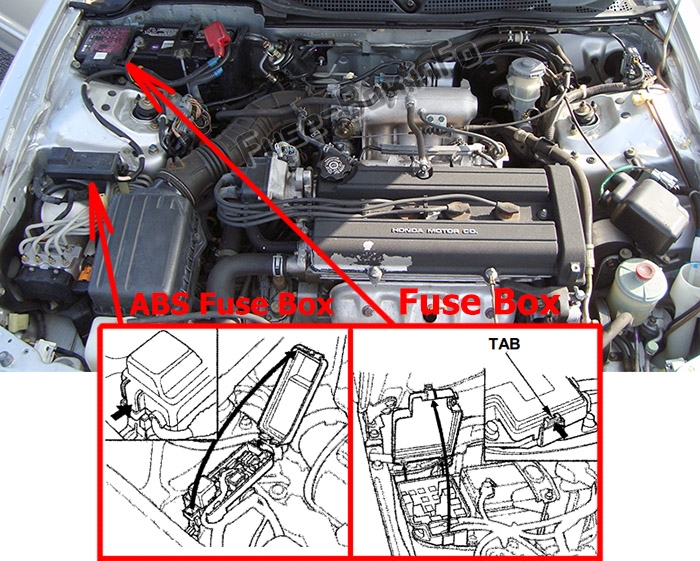

Sigorta kutusu konumu
Kaputun altındaki sigorta kutusu, motor bölmesinde akünün yanında bulunur. Açmak için gösterildiği gibi sekmeye dokunun.
ABS ile d10atılmış otomobillerde, yolcu tarafında motor bölmesinin ön tarafında bulunan üçüncü 1 sigorta kutusu bulunur.

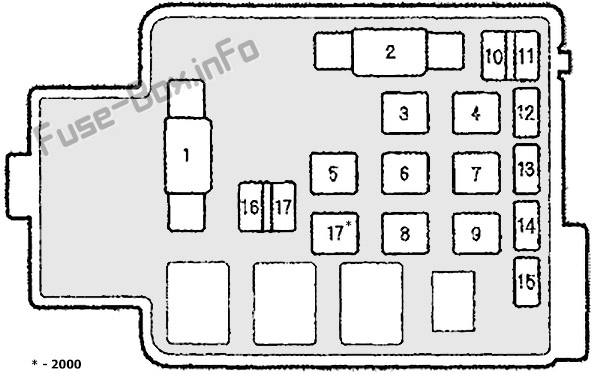

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 100A | Ana sigorta (pil) |
| 2 | 40A | ateşleme 1 |
| 3 | – | Kullanılmamış |
| 4 | 40A | Elektrikli pencere |
| 5 | 30A | Far |
| 6 | 30A | Kapı kilidi, açılır tavan |
| 7 | 40A | Arka buz çözücü |
| 8 | 40A | Seçenek |
| 9 | 40A | Isıtma motoru |
| 10 | 7,5 A | İç ışık |
| 11 | 15A | FI E / M (ECM) |
| 12 | 7,5 A | Yedekleme, Radyo |
| 13 | 15A | Küçük ışık |
| 14 | 20A | Manyetik kavrama (A/C), k10denser fanı (A/C) |
| 15 | 20A | Fan |
| 16 | 20A | Korna, fren lambası |
| 17 | 10 A | Risk |
ABS sigorta kutusu
| Numara. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 40A | ABS motoru |
| 2 | 20A | ABS B1 |
| 3 | 15A | ABS B2 |
| 4 | 10 A | ABS ünitesi |
