Kompakt otomobil Acura RSX 2002’den 2006’ya kadar üretildi. Burada
Sigorta düzeni Acura RSX 2002-2006
Yolcu bölmesi

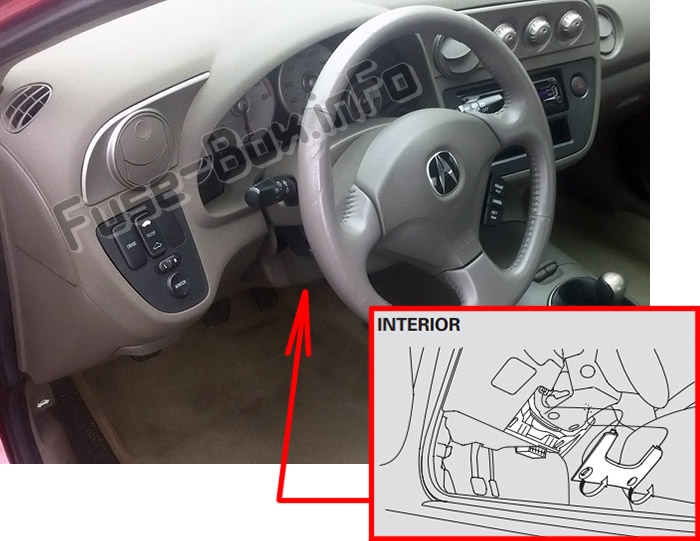

İç sigorta kutusu direksiy10 kol10unun altında bulunur.
Makine bölümü

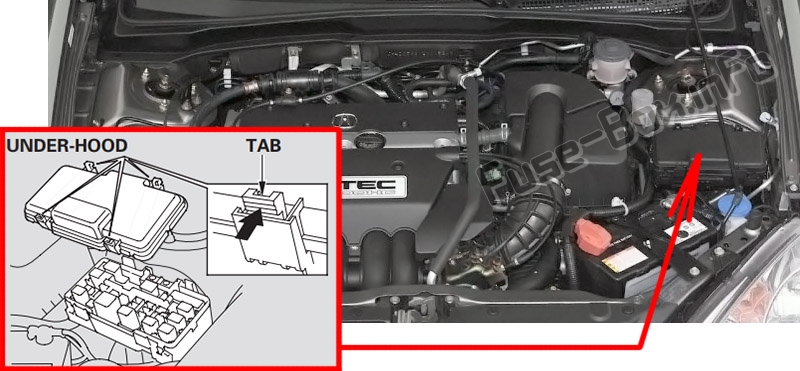

Kaputun altındaki sigorta kutusu, motor bölmesinde akünün yanında bulunur.
2002, 2003, 2004
Yolcu bölmesi

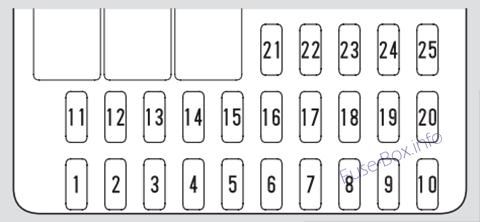

Yolcu bölmesindeki sigorta yerleşimi (2002, 2003, 2004)
| Olumsuzluk. | Korumalı devreler |
|---|---|
| 1 | Ateşleme bobini |
| 2 | Laf ısıtma |
| 3 | Gündüz sürüş farları (yalnızca Kanada modelleri) |
| 4 | ACG (IG) |
| 5 | Kullanılmamış |
| 6 | Elektrikli pencere rölesi |
| 7 | Ay çatısı |
| 8 | Radyo |
| 9 | Arka cam sileceği |
| 10 | Gösterge paneli |
| 11 | karın kasları |
| 12 | Gündüz sürüş farları (yalnızca Kanada modelleri) |
| 13 | SRS |
| 14 | Güç aynası |
| 15 | Bas Hoparlör (Tip-S benzersizliği) |
| 16 | Isıtmalı koltuklar (yalnızca Kanada modelleri) |
| 17 | Benzin pompası |
| 18 | Aksesuar güç soketi |
| 19 | Dönüş sinyali |
| 20 | Ön cam sileceği |
| 21 | Kullanılmamış |
| 22 | Ön yolcu elektrikli camı |
| 23 | Sürücünün elektrikli camı |
| 24 | Kullanılmamış |
| 25 | Kullanılmamış |
Makine bölümü

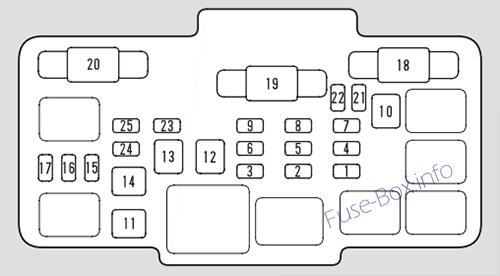

Motor bölmesindeki sigorta yerleşimi (2002, 2003, 2004)
| Olumsuzluk. | Korumalı devreler |
|---|---|
| 1 | K10denser fanı |
| 2 | Küçük ışık |
| 3 | İç ışık |
| 4 | Fan |
| 5 | Risk |
| 6 | ECU FI |
| 7 | Korna, dur |
| 8 | ABS (F / S) |
| 9 | Korumak |
| 10 | ABS motoru |
| 11 | Arka buğu önleyici |
| 12 | Mortor şoförü |
| 13 | Elektrikli pencere |
| 14 | Seçenek |
| 15 | Sol far |
| 16 | Kilit |
| 17 | Sağ far |
| 18 | Kullanılmamış |
| 19 | Ana sigorta pili |
| 20 | Ana sigorta ateşlemesi |
| 21-25 | Yedek sigorta |
2005, 2006
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2005, 2006)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 15A | Ateşleme bobini |
| 2 | 20A | Laf ısıtma |
| 3 | 10 A | Gündüz sürüş farları (yalnızca Kanada modelleri) / Arka aksesuarlar için elektrik prizi (yalnızca ABD modelleri) |
| 4 | 10 A | ACG (IG) |
| 5 | Kullanılmamış | |
| 6 | 7,5 A | Elektrikli pencere rölesi |
| 7 | 20A | açılır tavan |
| 8 | 7,5 A | Radyo |
| 9 | 10 A | Arka cam sileceği |
| 10 | 7,5 A | Gösterge paneli |
| 11 | 7,5 A | karın kasları |
| 12 | 7,5 A | Gündüz sürüş farları (yalnızca Kanada modelleri) |
| 13 | 10 A | SRS |
| 14 | 10 A | Güç aynası |
| 15 | 20A | Bas Hoparlör (Tip-S benzersizliği) |
| 16 | 20A | Isıtmalı koltuklar (yalnızca Kanada modelleri) |
| 17 | 15A | Benzin pompası |
| 18 | 15A | Aksesuar güç soketi |
| 19 | 7,5 A | Dönüş sinyali |
| 20 | 20A | Ön cam sileceği |
| 21 | Kullanılmamış | |
| 22 | 20A | Ön yolcu elektrikli camı |
| 23 | 20A | Sürücünün elektrikli camı |
| 24 | Kullanılmamış | |
| 25 | Kullanılmamış |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2005, 2006)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 30 1 | K10denser fanı |
| 2 | 10 A | Küçük ışık |
| 3 | 7,5 A | İç ışık |
| 4 | 20 1 | Fan |
| 5 | 10 A | Risk |
| 6 | 20 1 | ECU FI (ECM / PCM) |
| 7 | 15 1 | Korna, dur |
| 8 | 20 1 | ABS (F / S) |
| 9 | 7,5 A | Korumak |
| 10 | 30 1 | ABS motoru |
| 11 | 40 1 | Arka buğu önleyici |
| 12 | 40 1 | Isıtma motoru |
| 13 | 40 1 | Elektrikli pencere |
| 14 | 30 1 | Seçenek |
| 15 | 20 1 | Sol far |
| 16 | 15 1 | Kilit |
| 17 | 20 1 | Sağ far |
| 18 | Kullanılmamış | |
| 19 | 100A | Ana sigorta pili |
| 20 | 40 1 | Ana sigorta ateşlemesi |
| 21-25 | Yedek sigorta |
