Sigorta düzeni Acura RL 1996-2004
2000-2004 kullanıcı el kitaplarındaki bilgiler kullanılmıştır. Daha önce üretilen otomobillerdeki sigortaların yeri ve işlevi farklılık gösterebilir.
Yolcu bölmesi
Sigorta kutusu konumu

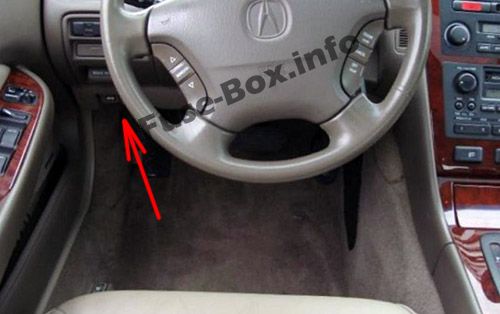

Sürücü tarafında gösterge panelinin altında bulunur.

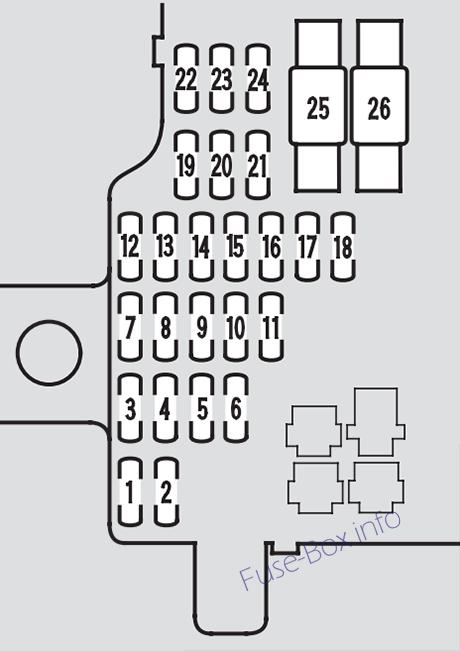

Sigorta kutusunun şeması
Yolcu bölmesindeki sigorta yerleşimi (2000-2003)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 15 1 | Küçük ışık |
| 2 | – | Kullanılmıyor (OP) |
| 3 | 7,5 A | Arka cam buğu çözücü rölesi, soğutma fanı rölesi |
| 4 | 10 A | radyo, ACC |
| 5 | 20 1 | Klima debriyajı, ısıtmalı koltuk |
| 6 | 20 1 | ECU (PCM) |
| 7 | 10 A | SRS |
| 8 | 20 1 | Sürücü koltuğu |
| 9 | 20 1 | Bose ses sistemi |
| 10 | 10 A | Gündüz sürüş farları (Kanada modellerinde) |
| 11 | 20 1 | Sürücü koltuğu |
| 12 | 7,5 A | Gündüz sürüş farları (Kanada modellerinde) |
| 13 | 7,5 A | Hız göstergesi, açılır tavan |
| 14 | 7,5 A | Başlat sinyali |
| 15 | 7,5 A | ACG |
| 16 | 10 A | ACC soketi |
| 17 | 7,5 A | MPCS elektrikli cam |
| 18 | 20 1 | Ön sağ elektrikli cam |
| 19 | 7,5 A | Parıltılı |
| 20 | 20 1 | ECU (gövde) |
| 21 | 20 1 | Arka sağ elektrikli cam |
| 22 | 20 1 | Benzin pompası |
| 23 | 7,5 A | SRS |
| 24 | 20 1 | Sol arka elektrikli cam |
| 25 | 30 1 | Ateşleme bobinleri |
| 26 | – | Kullanılmamış |
Yolcu bölmesindeki sigorta yerleşimi (2004)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 15 1 | Küçük ışık |
| 2 | – | Kullanılmıyor (OP) |
| 3 | 7,5 A | K10denser fan rölesi, soğutma fanı rölesi |
| 4 | 10 A | ACC, Radyo |
| 5 | 20 1 | Klima debriyajı, ısıtmalı ön koltuk |
| 6 | 20 1 | ECU (PCM) |
| 7 | 10 A | SRS |
| 8 | 20 1 | Elektrikli yatar / arka yükseklik / ahşap elektrikli sürücü koltuğu |
| 9 | 20 1 | Bose ses sistemi |
| 10 | 10 A | Gündüz sürüş farları (Kanada modellerinde) |
| 11 | 20 1 | Sürücü koltuğu kaydırma / ön yükseklik |
| 12 | 7,5 A | Gündüz sürüş farları (Kanada modellerinde) |
| 13 | 7,5 A | Hız göstergesi, açılır tavan |
| 14 | 7,5 A | Başlat sinyali |
| 15 | 7,5 A | ACG |
| 16 | 10 A | ACC soketi |
| 17 | 7,5 A | MFCS elektrikli cam |
| 18 | 20 1 | Ön sağ elektrikli cam |
| 19 | 7,5 A | Parıltılı |
| 20 | 20 1 | ECU (gövde) |
| 21 | 20 1 | Sol arka elektrikli cam |
| 22 | 20 1 | Benzin pompası |
| 23 | 7,5 A | SRS |
| 24 | 20 1 | Arka sağ elektrikli cam |
| 25 | 30 1 | Ateşleme bobinleri |
| 26 | – | Kullanılmamış |
Makine bölümü
Sigorta kutusu konumu

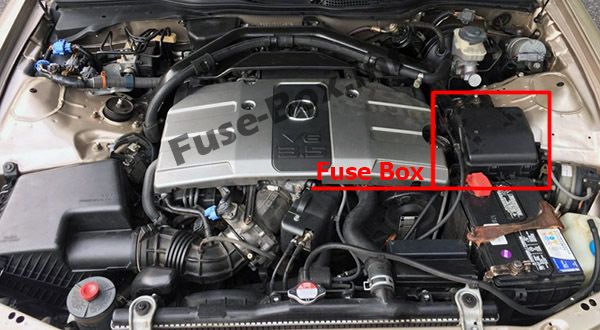

Kaputun altındaki sigorta kutusu, motor bölmesinde akünün yanında bulunur.

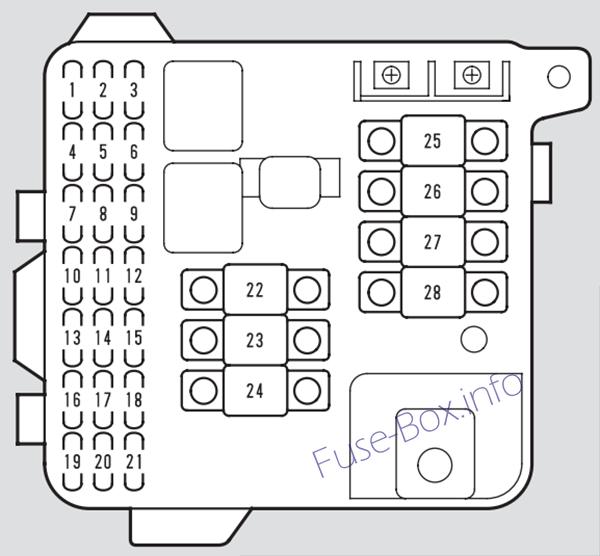

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | 20 1 | Dur, korna |
| 3 | 10 A | Risk |
| 4 | 20 1 | Sürücünün elektrikli camı |
| 5 | 15 1 | TCS |
| 6 | 20 1 | VSA |
| 7 | 20 1 | Elektrikli kapı kilitleme |
| 8 | 20 1 | Far sağ alt |
| 9 | 20 1 | Far düşük sol |
| 10 | 20 1 | Fan |
| 11 | 10 A | Far yüksek sol |
| 12 | 10 A | Far sağ yüksek |
| 13 | 20 1 | K10denser fanı |
| 14 | 30 1 | açılır tavan |
| 15 | 30 1 | Elektrikli ön yolcu koltuğu |
| 16 | 20 1 | Ön sis lambası |
| 17 | 20 1 | ETS (elektrikli yatırma / teleskopik direksiy10) |
| 18 | 15 1 | Metre |
| 19 | 7,5 A | Yedekleme, radyo |
| 20 | 20 1 | İç mekan ışıkları |
| 21 | 30 1 | Silecek motoru |
| 22 | 50 A | K10tak anahtarı |
| 23 | 40 1 | Elektrikli pencere |
| 24 | 40 1 | Isıtma motoru |
| 25 | 120A | pil |
| 26 | 40 1 | VSA motoru |
| 27 | 40 1 | Arka cam buğu çözücü |
| 28 | 50 A | Sigorta kutusu |
