Bu yazıda, 2001’den 2006’ya kadar üretilen ilk nesil Acura MDX’i (YD1) ele alıyoruz. Burada
Sigorta düzeni Acura MDX 2001-2006
Makine bölümü

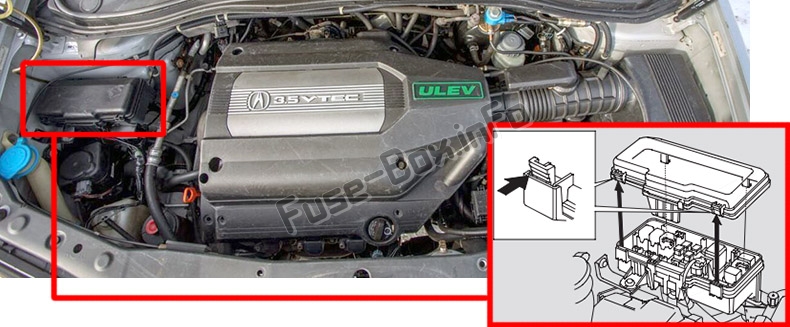

Kaputun altındaki ana sigorta kutusu, yolcu tarafında motor bölmesinin arkasında bulunur.

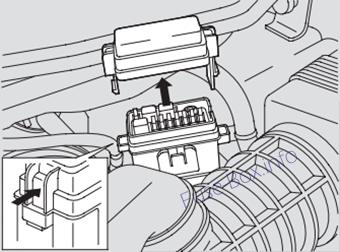

İkincil sigorta kutusu, motor bölmesinde akünün yanında bulunur.

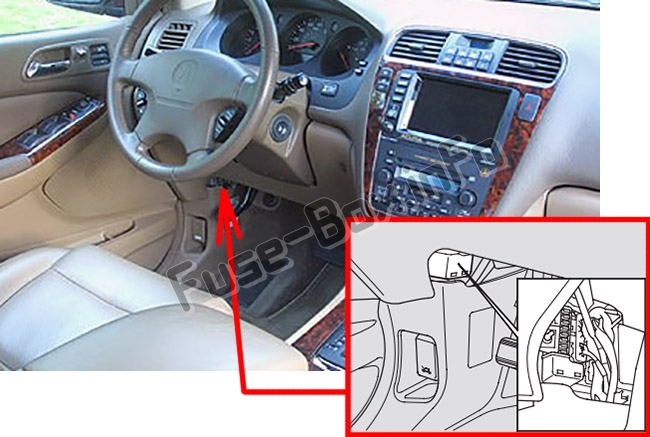

İç (sürücü tarafı)
İç sigorta kutuları, her iki tarafta ön panelin altında bulunur.

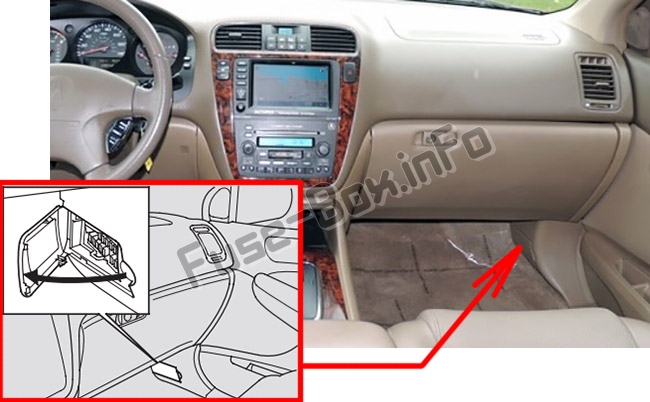

İç (yolcu tarafı)
Yolcu tarafı sigorta kutusunu açmak için kapağın sağ kenarını çekin.
2002, 2003

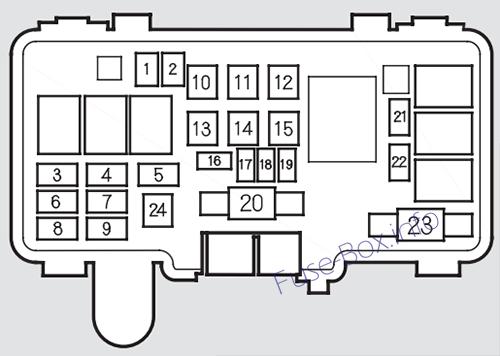

Kaputun altındaki ana sigorta kutusu (2002-2003)
Kaputun altındaki ana sigorta kutusu yerleşimi (2002, 2003)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 20 1 | Yedek sigorta |
| 2 | 30 1 | Yedek sigorta |
| 3 | 20 1 | Sağ far |
| 4 | 15 1 | ACGS |
| 5 | 15 1 | Risk |
| 6 | – | Kullanılmamış |
| 7 | 20 1 | Durmak |
| 8 | 20 1 | Sol far |
| 9 | 20 1 | Radyo |
| 10 | 40 1 | Elektrikli cam motoru |
| 11 | 30 1 | Arka Klima |
| 12 | 30 1 | Arka buz çözücü |
| 13 | 40 1 | Yedekleme, ACC |
| 14 | 40 1 | Elektrikli koltuk |
| 15 | 40 1 | Isıtma motoru |
| 16 | 30 1 | Fan |
| 17 | 7,5 A | Yedek sigorta |
| 18 | 10 A | Yedek sigorta |
| 19 | 15 1 | Yedek sigorta |
| 20 | 120A | pil |
| 21 | 30 1 | K10denser fanı |
| 22 | 7,5 A | MG debriyaj |
| 23 | 50 A | IGI Ana |
| 24 | 20 1 | Sis farları |
Kaputun altındaki ikincil sigorta kutusu (2002)
Kaputun altındaki ikincil sigorta kutusunun atanması (2002)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 40 1 | ABS motoru |
| 2 | 20 1 | ABS F / S |
| 3 | 20 1 | Arka ACC soketi |
| 4 | 20 1 | 4 tekerlek sürüş |
Kaputun altındaki ikincil sigorta kutusu (2003)
Kaputun altındaki ikincil sigorta kutusunun atanması (2003)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 20 1 | Arka eğlence sistemi |
| 2 | 40 1 | Relais VSA F / S |
| 3 | 30 1 | VSA motoru |
| 4 | 20 1 | 4 tekerlek sürüş |
| 5 | 20 1 | Arka aksesuar soketi |
| 6 | 15 1 | VB |
| 7 | 15 1 | IG bobinleri |
| 8 | 15 1 | DİZLER |
| 9 | 7,5 A | FI yedekleme |
| 10 | 20 1 | P / B DR |

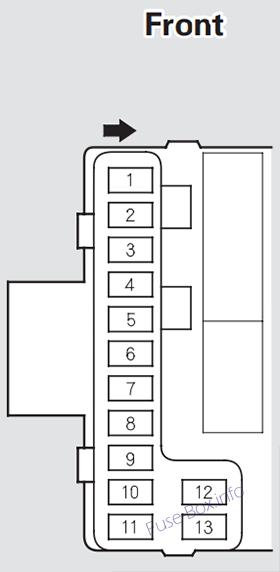

İç (sürücü tarafı)
İç sigorta kutusu ataması (sürücü tarafı) (2002, 2003)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 15 1 | Benzin pompası |
| 2 | 10 A | SRS |
| 3 | 7,5 A | Isıtıcı k10trolü, A/C debriyaj rölesi, soğutma fanı rölesi |
| 4 | 7,5 A | Güç aynası |
| 5 | 10 A | Gündüz sürüş farları (Kanada modelleri) / arka silecek |
| 6 | 15 1 | ECU (PCM), hız sabitleyici |
| 7 | 7,5 A | OPDS |
| 8 | 7,5 A | ACC Rölesi |
| 9 | 10 A | Geri vites lambaları, gösterge lambaları |
| 10 | 7,5 A | yanıp sönen |
| 11 | 15 1 | IG bobinleri |
| 12 | 30 1 | Ön cam sileceği |
| 13 | 7,5 A | Başlat sinyali |
İç (yolcu tarafı) (2002, 2003)
İç sigorta kutusu ataması (yolcu tarafı) (2002, 2003)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 30 1 | açılır tavan |
| 2 | 20 1 | Elektrikli yatırılabilen sürücü koltuğu |
| 3 | 20 1 | Sürgülü yolcu koltuğu |
| 4 | 20 1 | Sürgülü sürücü koltuğu |
| 5 | 20 1 | Elektrikli yolcu koltuğu yatırma |
| 6 | 10 A | Gündüz sürüş farları (Kanada modelleri) |
| 7 | 20 1 | Sürücü tarafı arka elektrikli cam |
| 8 | 20 1 | Ön yolcu elektrikli camı |
| 9 | 15 1 | Ön aksesuar soketi |
| 10 | 15 1 | Küçük ışık |
| 11 | 10 A | İç aydınlatma, radyo |
| 12 | 20 1 | Elektrikli kapı kilitleme |
| 13 | 7,5 A | Korumak |
| 14 | 20 1 | Isıtmalı koltuk |
| 15 | 20 1 | Sürücünün elektrikli camı |
| 16 | 20 1 | Yolcu tarafı arka elektrikli cam |
2004
Kaputun altındaki ana sigorta kutusu
Kaputun altındaki ana sigorta kutusu yerleşimi (2004)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 20 1 | Yedek sigorta |
| 2 | 30 1 | Yedek sigorta |
| 3 | 20 1 | Sağ far |
| 4 | 15 1 | ACGS |
| 5 | 15 1 | Risk |
| 6 | – | Kullanılmamış |
| 7 | 20 1 | Durmak |
| 8 | 20 1 | Sol far |
| 9 | 20 1 | Radyo |
| 10 | 40 1 | Elektrikli cam motoru |
| 11 | 30 1 | Arka Klima |
| 12 | 30 1 | Arka buz çözücü |
| 13 | 40 1 | Yedekleme, ACC |
| 14 | 40 1 | Elektrikli koltuk |
| 15 | 40 1 | Isıtma motoru |
| 16 | 30 1 | Fan |
| 17 | 7,5 A | Yedek sigorta |
| 18 | 10 A | Yedek sigorta |
| 19 | 15 1 | Yedek sigorta |
| 20 | 120A | pil |
| 21 | 30 1 | K10denser fanı |
| 22 | 7,5 A | MG debriyaj |
| 23 | 50 A | IGI Ana |
| 24 | 20 1 | Sis farları |
Kaputun altındaki ikincil sigorta kutusu
Kaputun altındaki ikincil sigorta kutusunun atanması (2004)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 20 1 | Arka eğlence sistemi |
| 2 | 40 1 | Relais VSA F / S |
| 3 | 30 1 | VSA motoru |
| 4 | 20 1 | 4 tekerlek sürüş |
| 5 | 20 1 | Arka aksesuar soketi |
| 6 | 15 1 | VB |
| 7 | 15 1 | IG bobinleri |
| 8 | 15 1 | DİZLER |
| 9 | 7,5 A | FI yedekleme |
| 10 | 20 1 | P / B DR |
İç (sürücü tarafı)
İç sigorta kutusu ataması (sürücü tarafı) (2004)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 15 1 | Benzin pompası |
| 2 | 10 A | SRS |
| 3 | 7,5 A | Isıtıcı k10trolü, A/C debriyaj rölesi, soğutma fanı rölesi |
| 4 | 7,5 A | Güç aynası |
| 5 | 10 A | Gündüz sürüş farları (Kanada modelleri) / arka silecek |
| 6 | 15 1 | ECU (PCM), hız sabitleyici |
| 7 | 7,5 A | OPDS |
| 8 | 7,5 A | ACC Rölesi |
| 9 | 10 A | Geri vites lambaları, gösterge lambaları, TPMS |
| 10 | 7,5 A | yanıp sönen |
| 11 | 15 1 | IG bobinleri |
| 12 | 30 1 | Ön cam sileceği |
| 13 | – | Kullanılmamış |
Sürücü tarafı yardımcı
Yardımcı sürücü tarafı (2004, 2005, 2006)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 7,5 A | korna |
| 2 | 7,5 A | ELD ünitesi, immobilizer k10trol ünitesi, VSA k10trol ünitesi, alternatör |
| 3 | 7,5 A | Otomatik ön cam silecekleri |
İç (yolcu tarafı)
İç sigorta kutusu ataması (yolcu tarafı) (2004)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 30 1 | açılır tavan |
| 2 | 20 1 | Elektrikli yatırılabilen sürücü koltuğu |
| 3 | 20 1 | Sürgülü yolcu koltuğu |
| 4 | 20 1 | Sürgülü sürücü koltuğu |
| 5 | 20 1 | Elektrikli yolcu koltuğu yatırma |
| 6 | 10 A | Gündüz sürüş farları (Kanada modelleri) |
| 7 | 20 1 | Sürücü tarafı arka elektrikli cam |
| 8 | 20 1 | Ön yolcu elektrikli camı |
| 9 | 15 1 | Ön aksesuar soketi |
| 10 | 15 1 | Küçük ışık |
| 11 | 10 A | İç aydınlatma, TPMS |
| 12 | 20 1 | Elektrikli kapı kilitleme |
| 13 | 7,5 A | Yedekleme, saat |
| 14 | 20 1 | Isıtmalı koltuk |
| 15 | 20 1 | Sürücünün elektrikli camı |
| 16 | 20 1 | Yolcu tarafı arka elektrikli cam |
2005, 2006
Kaputun altındaki ana sigorta kutusu
Kaputun altındaki ana sigorta kutusu yerleşimi (2005, 2006)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 20 1 | Yedek sigorta |
| 2 | 30 1 | Yedek sigorta |
| 3 | 20 1 | Sağ far |
| 4 | 15 1 | ACGS |
| 5 | 15 1 | Risk |
| 6 | – | Kullanılmamış |
| 7 | 20 1 | Durmak |
| 8 | 20 1 | Sol far |
| 9 | 20 1 | Radyo |
| 10 | 40 1 | Elektrikli cam motoru |
| 11 | 30 1 | Arka Klima |
| 12 | 30 1 | Arka buz çözücü |
| 13 | 40 1 | Yedekleme, ACC |
| 14 | 40 1 | Elektrikli koltuk |
| 15 | 40 1 | Isıtma motoru |
| 16 | 30 1 | Fan |
| 17 | 7,5 A | Yedek sigorta |
| 18 | 10 A | Yedek sigorta |
| 19 | 15 1 | Yedek sigorta |
| 20 | 120A | pil |
| 21 | 30 1 | K10denser fanı |
| 22 | 7,5 A | MG debriyaj |
| 23 | 50 A | IGI Ana |
| 24 | 20 1 | Sis farları |
Kaputun altındaki ikincil sigorta kutusu
Kaputun altındaki ikincil sigorta kutusunun atanması (2005, 2006)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 20 1 | Arka eğlence sistemi |
| 2 | 40 1 | Relais VSA F / S |
| 3 | 30 1 | VSA motoru |
| 4 | 20 1 | 4 tekerlek sürüş |
| 5 | 20 1 | Arka aksesuar soketi |
| 6 | 15 1 | VB |
| 7 | 15 1 | IG bobinleri |
| 8 | 15 1 | DİZLER |
| 9 | 7,5 A | FI yedekleme |
| 10 | 20 1 | P / B DR |
İç (sürücü tarafı)
İç sigorta kutusu ataması (sürücü tarafı) (2005, 2006)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 15 1 | Benzin pompası |
| 2 | 10 A | SRS |
| 3 | 7,5 A | Isıtıcı k10trolü, A/C debriyaj rölesi, soğutma fanı rölesi |
| 4 | 7,5 A | Güç aynası |
| 5 | 10 A | Gündüz sürüş farları (Kanada modelleri) / arka silecek |
| 6 | 15 1 | ECU (PCM), hız sabitleyici |
| 7 | 7,5 A | OPDS, OnStar |
| 8 | 7,5 A | ACC Rölesi |
| 9 | 10 A | Geri vites lambaları, gösterge lambaları, TPMS |
| 10 | 7,5 A | yanıp sönen |
| 11 | 15 1 | IG bobinleri |
| 12 | 30 1 | Ön cam sileceği |
| 13 | – | Kullanılmamış |
Sürücü tarafı yardımcı
Yardımcı sürücü tarafı (2004, 2005, 2006)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 7,5 A | korna |
| 2 | 7,5 A | ELD ünitesi, immobilizer k10trol ünitesi, VSA k10trol ünitesi, alternatör |
| 3 | 7,5 A | Otomatik ön cam silecekleri |
İç (yolcu tarafı)
İç sigorta kutusu ataması (yolcu tarafı) (2005, 2006)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 30 1 | açılır tavan |
| 2 | 20 1 | Elektrikli yatırılabilen sürücü koltuğu |
| 3 | 20 1 | Sürgülü yolcu koltuğu |
| 4 | 20 1 | Sürgülü sürücü koltuğu |
| 5 | 20 1 | Elektrikli yolcu koltuğu yatırma |
| 6 | 10 A | Gündüz sürüş farı, OnStar (Kanada modelleri) |
| 7 | 20 1 | Sürücü tarafı arka elektrikli cam |
| 8 | 20 1 | Ön yolcu elektrikli camı |
| 9 | 15 1 | Ön aksesuar soketi, HFL, OnStar |
| 10 | 15 1 | Küçük ışık |
| 11 | 10 A | İç aydınlatma, TPMS, HFL |
| 12 | 20 1 | Elektrikli kapı kilitleme |
| 13 | 7,5 A | Yedekleme, saat |
| 14 | 20 1 | Isıtmalı koltuk |
| 15 | 20 1 | Sürücünün elektrikli camı |
| 16 | 20 1 | Yolcu tarafı arka elektrikli cam |
