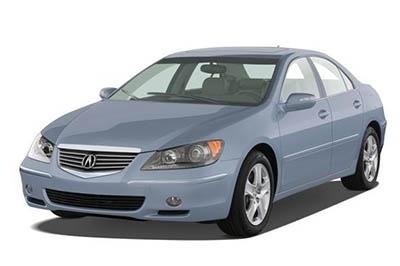

Bu yazıda size sigorta kutusu şemalarını bulacaksınız İşte 2012 2005 üretilen ikinci nesil Acura RL (KB1 / KB2), dikkate
İçindekiler
Sigorta düzenlemesi Acura RL 2005-2012
Sigorta kutusu konumu

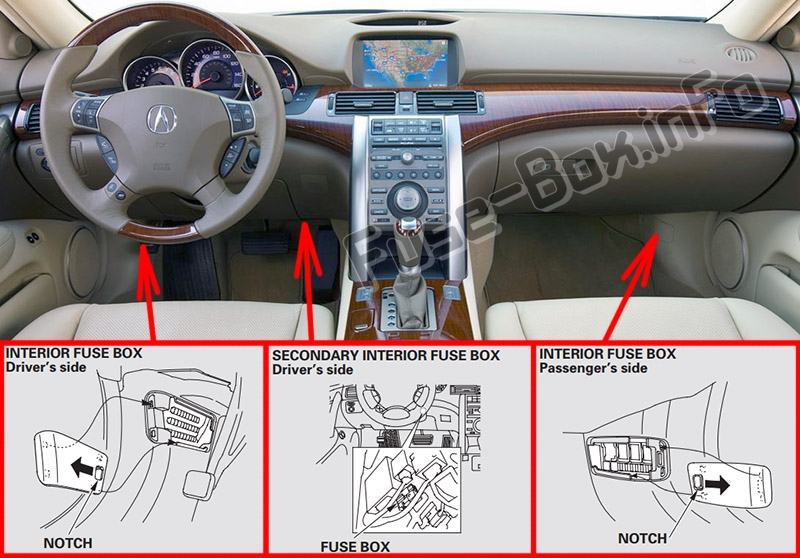

Yolcu bölmesi
İç sigorta kutuları, sürücü ve yolcu tarafında ön panelin altında bulunur.
Kapağı çıkarmak için parmağınızı kapaktaki çentiğe yerleştirin, kendinize doğru çekin ve menteşelerinden çıkarın.

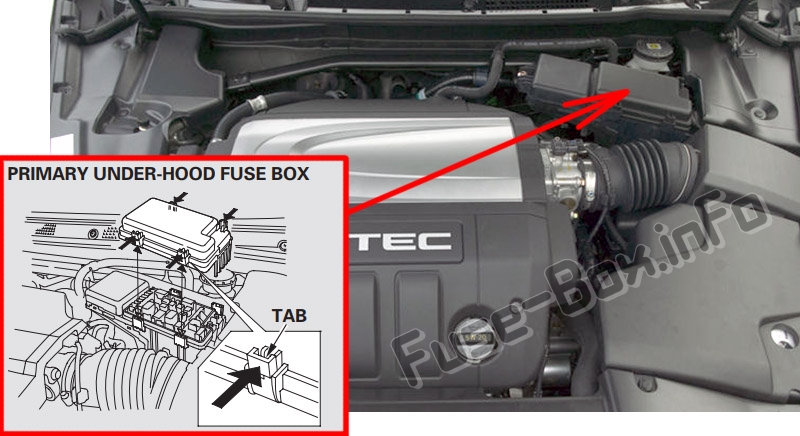

Makine bölümü
Kaputun altındaki ana sigorta kutusu, sürücü tarafında motor bölmesinde bulunur.
Sigorta kutusu şemaları
2005, 2006

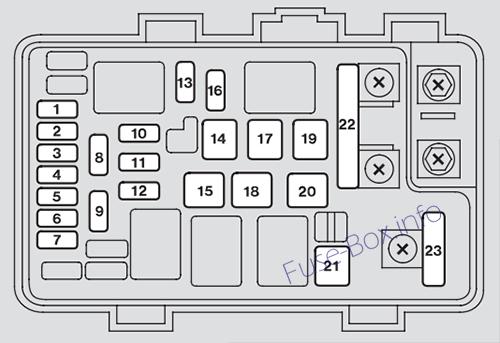

Kaputun altındaki ana sigorta kutusu

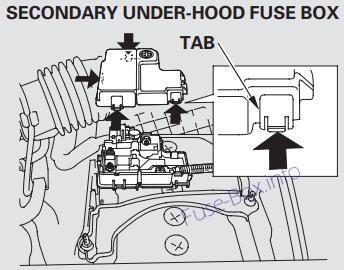

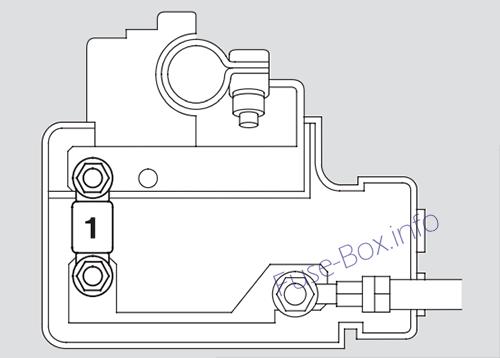

İkincil
Kaputun altındaki sigorta kutularının atanması (2005, 2006)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 15 1 | Sol far kısa huzmeli |
| 2 | 30 1 | Arka buz çözme bobini |
| 3 | 10 A | Sol far uzun far |
| 4 | 15 1 | Küçük ışık |
| 5 | 10 A | Uzun far, sağ |
| 6 | 15 1 | Sağ far kısa huzmeli |
| 7 | 7,5 A | Destek olmak |
| 8 | 15 1 | ECU FI |
| 9 | 30 1 | silecek |
| 10 | 30 1 | Far yıkayıcılar (Kanada modellerinde) |
| 11 | 20 1 | Sis farları |
| 12 | 7,5 A | MG debriyaj |
| 13 | 15 1 | Korna, dur |
| 14 | 40 1 | Arka buz çözücü |
| 15 | 40 1 | Yedekleme, ACC |
| 16 | 15 1 | Risk |
| 17 | 30 1 | VSA motoru |
| 18 | 40 1 | VSA |
| 19 | 40 1 | Tel ile kurşun, Laf ısıtma |
| 20 | – | Kullanılmıyor (OP) |
| 21 | 40 1 | Isıtma motoru |
| 22 | 70 1 | Yolcu sigorta kutusu |
| 22 | 120A | pil |
| 23 | 50 A | IG anapara |
| 23 | 50 A | Elektrikli pencere |
| İKİNCİL: | ||
| 1 | 50 A | Radyatör fanı |
İç (sürücü tarafı)

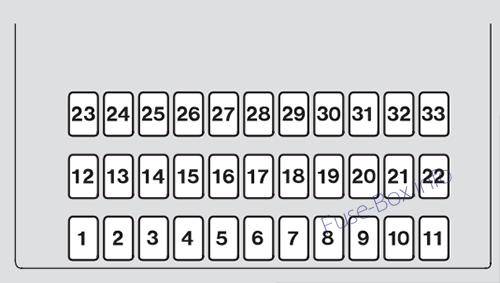

İkincil iç sigorta kutusu (sürücü tarafı)
İç sigorta kutuları tahsisi (sürücü tarafı) (2005, 2006)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 15 1 | Kablo tahrikli |
| 2 | 15 1 | Ateşleme bobini |
| 3 | 10 A | Gündüz çalışan ışık |
| 4 | 15 1 | Laf ısıtma |
| 5 | 7,5 A | Radyo |
| 6 | 7,5 A | İç ışık |
| 7 | 10 A | Destek olmak |
| 8 | 20 1 | Kilit |
| 9 | 20 1 | Aksesuar soketi |
| 10 | 7,5 A | Yolcu pozisy10 algılama sistemi |
| 11 | 7,5 A | silecek |
| 12 | 7,5 A | Lastik basınç gözetim sistemi |
| 13 | 20 1 | Elektrikli yatırılabilen yolcu koltuğu |
| 14 | 20 1 | Sürgülü sürücü koltuğu |
| 15 | 10 A | Elektrikli bel desteği |
| 16 | 20 1 | Elektrikli yatırılabilen sürücü koltuğu |
| 17 | 20 1 | Sürgülü yolcu koltuğu |
| 18 | 15 1 | ACG |
| 19 | 20 1 | Benzin pompası |
| 20 | 15 1 | IGN SOL |
| 21 | 10 A | Metre |
| 22 | 10 A | SRS |
| 23 | 7,5 A | IGP (PGM-FI hesaplayıcısı) |
| 24 | 20 1 | Arka sol cam regülatörü |
| 25 | 20 1 | ETS (teleskopik) |
| 26 | 20 1 | ETS (eğim) |
| 27 | 30 1 | Sürücünün elektrikli camı |
| 28 | 20 1 | açılır tavan |
| 29 | 7,5 A | AFS |
| 30 | 7,5 A | AC |
| 31 | 7,5 A | SH-AWD |
| 32 | 10 A | ACC |
| 33 | (7,5 A) | Seçenek |
| İKİNCİL: | ||
| 1 | 7,5 A | Önyükleme Diag. |
| 2 | 7,5 A | Başlat sinyali |
İç (yolcu tarafı)
İç sigorta kutusu ataması (yolcu tarafı) (2005, 2006)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 30 1 | SH-AWD |
| 2 | 30 1 | Üst düzey amplifikatör |
| 3 | 30 1 | Yolcunun elektrikli camı |
| 4 | 30 1 | Otomatik emniyet kemeri gergisi / elektr10ik sürücü ön gerdiricisi |
| 5 | 20 1 | Sağ arka elektrikli cam |
| 6 | 20 1 | Isıtmalı koltuklar |
| 7 | 7,5 A | İç mekan ışıkları |
| 8 | 30 1 | Yolcu emniyet kemeri otomatik gerdirici / elektrikli ön gerdirici |
| 9 | 7,5 A | Klima |
2007, 2008, 2009, 2010
Kaputun altındaki ana sigorta kutusu
İkincil
Kaput altına sigorta kutuları ataması (2007, 2008, 2009, 2010)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 15 1 | Sol far kısa huzmeli |
| 2 | 30 1 | Arka buz çözme bobini |
| 3 | 10 A | Sol far uzun far |
| 4 | 15 1 | Küçük ışık |
| 5 | 10 A | Uzun far, sağ |
| 6 | 15 1 | Sağ far kısa huzmeli |
| 7 | 7,5 A | Destek olmak |
| 8 | 15 1 | ECU FI |
| 9 | 30 1 | silecek |
| 10 | 30 1 | Far yıkayıcılar (Kanada modellerinde) |
| 11 | 10 A | Sis farları |
| 12 | 7,5 A | MG debriyaj |
| 13 | 15 1 | Korna, dur |
| 14 | 40 1 | Arka buz çözücü |
| 15 | 40 1 | Yedekleme, ACC |
| 16 | 15 1 | Risk |
| 17 | 30 1 | ABS / VSA motoru |
| 18 | 40 1 | ABS / VSA |
| 19 | 40 1 | Tel tahrikli, LAF ısıtma |
| 20 | (40 A) | Seçenek |
| 21 | 40 1 | Isıtma motoru |
| 22 | 70 1 | Yolcu sigorta kutusu |
| 22 | 120A | pil |
| 23 | 50 A | IG anapara |
| 23 | 50 A | Elektrikli pencere |
| İKİNCİL: | ||
| 1 | 50 A | Radyatör fanı |
İç (sürücü tarafı)
İkincil iç sigorta kutusu şeması (sürücü tarafı)
İç sigorta kutuları tahsisi (sürücü tarafı) (2007, 2008, 2009, 2010)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 15 1 | Kablo tahrikli |
| 2 | 15 1 | Ateşleme bobini |
| 3 | 10 A | Gündüz çalışan ışık |
| 4 | 15 1 | LAF ısıtma |
| 5 | 7,5 A | Radyo |
| 6 | 7,5 A | İç ışık |
| 7 | 10 A | Destek olmak |
| 8 | 20 1 | Kilit |
| 9 | 20 1 | Aksesuar soketi |
| 10 | 7,5 A | Yolcu pozisy10 algılama sistemi |
| 11 | 15 1 | silecek |
| 12 | 15 1 | Isıtmalı arka koltuk |
| 13 | 20 1 | Elektrikli yatırılabilen yolcu koltuğu |
| 14 | 20 1 | Sürgülü sürücü koltuğu |
| 15 | 7,5 A | Lastik basınç gözetim sistemi |
| 16 | 20 1 | Elektrikli yatırılabilen sürücü koltuğu |
| 17 | 20 1 | Sürgülü yolcu koltuğu |
| 18 | 15 1 | ACG |
| 19 | 20 1 | Benzin pompası |
| 20 | 15 1 | IGN SOL |
| 21 | 10 A | Metre |
| 22 | 10 A | SRS |
| 23 | 7,5 A | IGP (PGM-FI hesaplayıcısı) |
| 24 | 20 1 | Arka sol cam regülatörü |
| 25 | 20 1 | ETS (teleskopik) |
| 26 | 20 1 | ETS (eğim) |
| 27 | 30 1 | Sürücünün elektrikli camı |
| 28 | 20 1 | açılır tavan |
| 29 | 7,5 A | Adaptif ön aydınlatma sistemi |
| 30 | 7,5 A | Klima |
| 31 | 7,5 A | elektr10ik ön gergi |
| 32 | 10 A | ACC |
| 33 | (7,5 A) | Seçenek |
| İKİNCİL: | ||
| 1 | 7,5 A | Önyükleme Diag. |
| 2 | 7,5 A | Başlat sinyali |
İç (yolcu tarafı)
İç sigorta kutusu ataması (yolcu tarafı) (2007, 2008, 2009, 2010)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 30 1 | SH-AWD |
| 2 | 30 1 | Üst düzey amplifikatör |
| 3 | 30 1 | Yolcunun elektrikli camı |
| 4 | 30 1 | Otomatik emniyet kemeri gergisi / elektr10ik sürücü ön gerdiricisi |
| 5 | 20 1 | Sağ arka elektrikli cam |
| 6 | 20 1 | Isıtmalı koltuklar |
| 7 | 7,5 A | İç mekan ışıkları |
| 8 | 30 1 | Yolcu emniyet kemeri otomatik gerdirici / elektrikli ön gerdirici |
| 9 | 7,5 A | Klima |
2011, 2012
Kaputun altındaki ana sigorta kutusu
İkincil
Kaputun altındaki sigorta kutularının atanması (2011, 2012)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 15 1 | Sol far kısa huzmeli |
| 2 | 30 1 | Arka buz çözme bobini |
| 3 | 10 A | Sol far uzun far |
| 4 | 15 1 | Küçük ışık |
| 5 | 10 A | Uzun far, sağ |
| 6 | 15 1 | Sağ far kısa huzmeli |
| 7 | 7,5 A | Destek olmak |
| 8 | 15 1 | ECU FI |
| 9 | 30 1 | silecek |
| 10 | 30 1 | Far yıkayıcılar (Kanada modellerinde) |
| 11 | 10 A | Sis farları |
| 12 | 7,5 A | MG debriyaj |
| 13 | 15 1 | Korna, dur |
| 14 | 40 1 | Arka buz çözücü |
| 15 | 40 1 | Yedekleme, ACC |
| 16 | 15 1 | Risk |
| 17 | 30 1 | ABS / VSA motoru |
| 18 | 40 1 | ABS / VSA |
| 19 | 40 1 | Seçenek |
| 20 | 40 1 | Seçenek |
| 21 | 40 1 | Isıtma motoru |
| 22 | 70 1 | Yolcu sigorta kutusu |
| 22 | 120A | pil |
| 23 | 50 A | IG anapara |
| 23 | 50 A | Elektrikli pencere |
| İKİNCİL: | ||
| 1 | 50 A | Radyatör fanı |
İç sigorta kutusu (sürücü tarafı)
İkincil iç sigorta kutusu (sürücü tarafı)
İç sigorta kutuları tahsisi (sürücü tarafı) (2011, 2012)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 15 1 | Kablo tahrikli |
| 2 | 15 1 | Ateşleme bobini |
| 3 | 10 A | Gündüz çalışan ışık |
| 4 | 15 1 | LAF ısıtma |
| 5 | 7,5 A | Radyo |
| 6 | 7,5 A | İç ışık |
| 7 | 10 A | Destek olmak |
| 8 | 20 1 | Kilit |
| 9 | 20 1 | Aksesuar soketi |
| 10 | 7,5 A | Yolcu Pozisy10 Algılama Sistemi (OPDS) |
| 11 | 15 1 | silecek |
| 12 | 15 1 | Isıtmalı arka koltuk |
| 13 | 20 1 | Elektrikli yatırılabilen yolcu koltuğu |
| 14 | 20 1 | Sürgülü sürücü koltuğu |
| 15 | 7,5 A | Lastik Basıncı İzleme Sistemi (TPMS) |
| 16 | 20 1 | Elektrikli yatırılabilen sürücü koltuğu |
| 17 | 20 1 | Sürgülü yolcu koltuğu |
| 18 | 15 1 | ACG |
| 19 | 20 1 | Benzin pompası |
| 20 | 15 1 | IGN SOL |
| 21 | 10 A | Metre |
| 22 | 10 A | SRS |
| 23 | 7,5 A | IGP (PGM-FI hesaplayıcısı) |
| 24 | 20 1 | Arka sol cam regülatörü |
| 25 | 20 1 | ETS (teleskopik) |
| 26 | 20 1 | ETS (eğim) |
| 27 | 30 1 | Sürücünün elektrikli camı |
| 28 | 20 1 | açılır tavan |
| 29 | 7,5 A | Adaptif ön aydınlatma sistemi |
| 30 | 7,5 A | Klima |
| 31 | 7,5 A | elektr10ik ön gergi |
| 32 | 10 A | ACC |
| 33 | – | Kullanılmamış |
| İKİNCİL: | ||
| 1 | 7,5 A | Önyükleme Diag. |
| 2 | 7,5 A | Başlat sinyali |
İç sigorta kutusu (yolcu tarafı)
İç sigorta kutusu ataması (yolcu tarafı) (2011, 2012)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 30 1 | SH-AWD |
| 2 | 30 1 | Üst düzey amplifikatör |
| 3 | 30 1 | Yolcunun elektrikli camı |
| 4 | 30 1 | Otomatik emniyet kemeri gergisi / elektr10ik sürücü ön gerdiricisi |
| 5 | 20 1 | Sağ arka elektrikli cam |
| 6 | 20 1 | Isıtmalı koltuklar |
| 7 | 7,5 A | İç mekan ışıkları |
| 8 | 30 1 | Yolcu emniyet kemeri otomatik gerdirici / elektrikli ön gerdirici |
| 9 | 7,5 A | Klima |
