Volvo XC90 (2008-2014) Sigorta Kutusu Şeması

Volvo XC90 (2008-2014) Sigorta Kutusu Şeması

By 8 Mayıs 2022 Volvo 0 Comments

Bu yazıda, 2008’den 2014’e kadar üretilen, facelift s10rası ilk nesil Volvo XC90’ı ele alıyoruz. Burada Volvo XC90 2008, 2009, 2010, 2011, 2012, 2013 ve 2014’ün sigorta kutusu şemalarını bulacaksınız   , konumu hakkında bilgi alın arabanın içindeki sigorta panellerini inceleyin ve her 1 sigortanın atamasını (sigortaların düzenlenmesi) öğrenin.

İçindekiler
  1. Sigorta düzeni Volvo XC90 2008-2014
  2. 2008
  3. 2009, 2010, 2011
  4. 2012
  5. 2013, 2014
İçerik gizle
1 Sigorta düzeni Volvo XC90 2008-2014
1.1 1) Motor bölmesindeki röle / sigorta kutusu
1.2 2) Yolcu bölmesindeki, direksiy10 simidinin altındaki sigorta kutusu
1.3 3) Ön panelin kenarında, yolcu bölmesindeki sigorta kutusu
1.4 4) Bagaj bölmesindeki sigorta kutusu
1.5 5) Bagaj bölmesindeki yardımcı sigorta kutusu (XC90 Executive)
1.6 2008
1.6.1 Makine bölümü
1.6.2 Gösterge panelinin kenarında
1.6.3 Direksiy10 simidinin altında
1.6.4 Kargo bölmesi
1.7 2009, 2010, 2011
1.7.1 Makine bölümü
1.7.2 Gösterge panelinin kenarında
1.7.3 Direksiy10 simidinin altında
1.7.4 Kargo bölmesi
1.7.5 Bagaj bölmesindeki yardımcı sigorta kutusu
1.8 2012
1.8.1 Makine bölümü
1.8.2 Gösterge panelinin kenarında
1.8.3 Direksiy10 simidinin altında
1.8.4 Kargo bölmesi
1.8.5 Bagaj bölmesindeki yardımcı sigorta kutusu
1.9 2013, 2014
1.9.1 Makine bölümü
1.9.2 Gösterge panelinin kenarında
1.9.3 Direksiy10 simidinin altında
1.9.4 Kargo bölmesi
1.9.5 Bagaj bölmesindeki yardımcı sigorta kutusu

Sigorta düzeni Volvo XC90 2008-2014

Volvo XC90’ın çakmak (elektrik prizi)  sigortaları, direksiy10 simidinin altındaki sigorta kutusundaki 11 numaralı sigorta (12 volt çıkışlar – ön ve arka koltuklar) ve sigorta n ° 8’dir (bagajdaki soket 12 volt). bölmesi) bagaj bölmesi sigorta kutusunda.

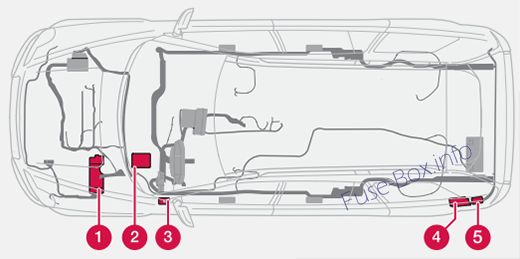

Sigorta kutusu konumu

1)  Motor bölmesindeki röle / sigorta kutusu

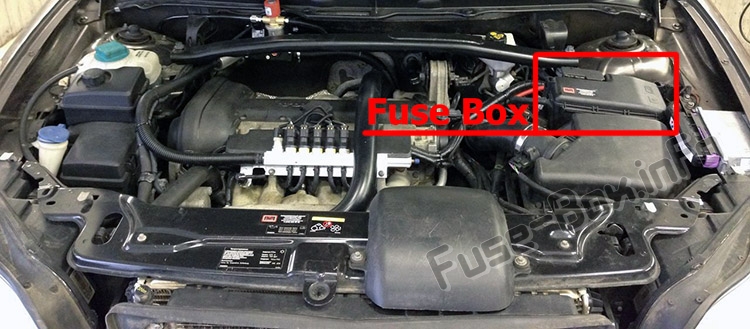

Motor bölmesindeki sigortaların yeri: Volvo XC90 (2008-2014)

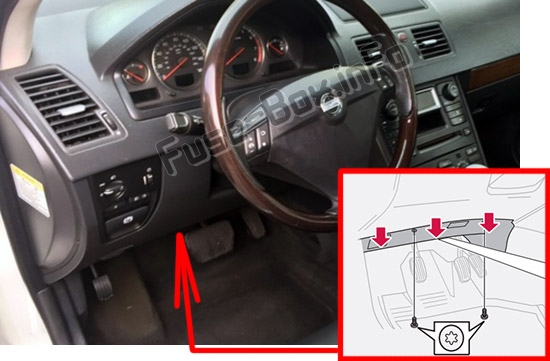

2)  Yolcu bölmesindeki, direksiy10 simidinin altındaki sigorta kutusu

Bu sigorta kutusu, ön panelin altındaki plastik kapağın arkasında bulunur.Sigortaların yolcu bölmesindeki yeri: Volvo XC90 (2008-2014)

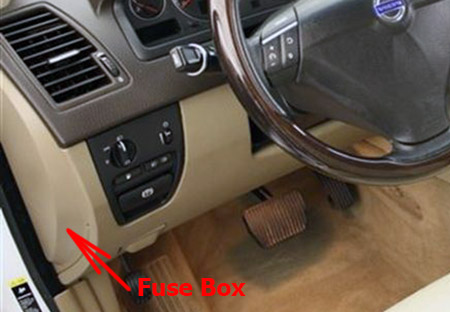

3) Ön  panelin kenarında, yolcu bölmesindeki sigorta kutusu

Sigortalar, sürücü tarafındaki ön panelin kenarındaki erişim panelinin içinde bulunur.K10trol panelindeki sigortaların yeri: Volvo XC90 (2008-2014)

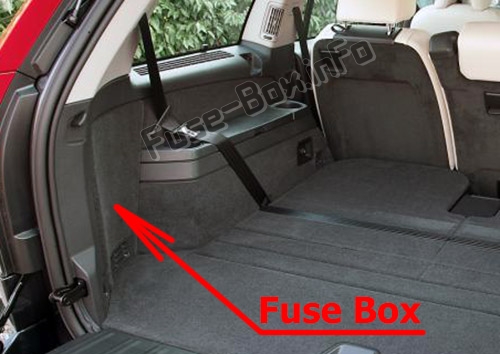

4)  Bagaj bölmesindeki sigorta kutusu

Bagaj bölmesindeki bu sigortalar, bagaj bölmesinin sürücü tarafındaki panelin arkasında bulunur.Sigortaların bagaj bölmesindeki yeri: Volvo XC90 (2008-2014)

5)  Bagaj bölmesindeki yardımcı sigorta kutusu (XC90 Executive)

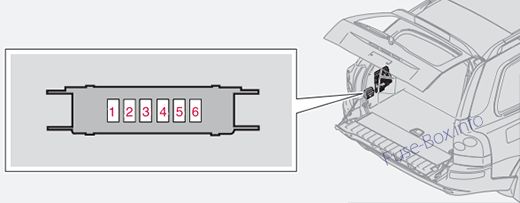

Yardımcı sigorta kutusu: XC90 Executive (2008-2014)

Sigorta kutusu şemaları

2008

Makine bölümü

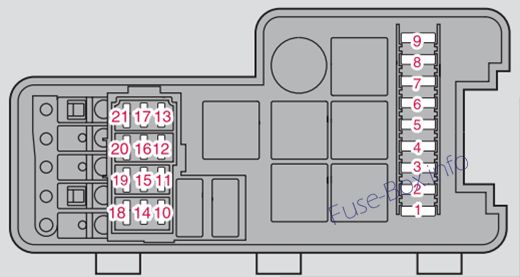

Kaputun altındaki sigorta kutusunun şeması: Volvo XC90 (2008)



Motor bölmesindeki sigorta yerleşimi (2008)

Numara. Bir işlev amplifikatör
1 karın kasları 30A
2 karın kasları 30A
3 Yüksek basınçlı temizleyici, farlar 35A
4 Park ısıtıcısı (isteğe bağlı). 25A
5 Yardımcı lambalar (isteğe bağlı) 20A
6 Marş rölesi. 35A
7 Ön cam silecekleri 25A
8 Benzin pompası 15A
9 Şanzıman K10trol Modülü (TCM), (V8, dizel, 6 silindirli Petrol). 15A
10 Ateşleme bobinleri (benzin), motor k10trol modülü (ECM), enjeksiy10 valfleri (dizel). 20A
11 Gaz pedalı sensörü (APM), AC kompresör, fan elektr10ik kutusu. 10 A
12 Motor k10trol modülü (ECM) (benzin), enjeksiy10 valfleri (benzin), kütle hava akış sensörü (benzin). 15A
12 Kütle hava akış sensörü (dizel) 5A
13 Elektr10ik hızlandırıcı modülü (V8), VIS (6 silindirli Petrol) 10 A
13 Elektr10ik gaz kelebeği modülü (ETM), solenoid valf, SWIRL (hava karışım valfi), yakıt basınç regülatörü (dizel). 15A
14 Lambda s10dası (benzin). 20A
14 Lambda probu (dizel) 10 A
15 Karter havalandırma ısıtması, solenoid valfler, kaçak teşhisi (5 silindirli Benzin) 10 A
15 Karter havalandırma ısıtıcısı (V8, 6 silindir Benzin), AC bağlantısı (V8, 6 silindir Benzin), solenoid valfler, kaçak teşhisi (V8, 6 silindir Benzin), ECM, (V8, 6 silindir Benzin), akış ölçer hava kütle (V8), kızdırma bujileri (dizel) 15A
16 Kısa huzmeli farlar, sol 20 1
17 Kısa huzmeli farlar, sağ 20 1
18 –
19 Motor k10trol modülü (ECM) güç kaynağı, motor rölesi. 5A
20 Yan ışıklar 15A
Gösterge panelinin kenarında

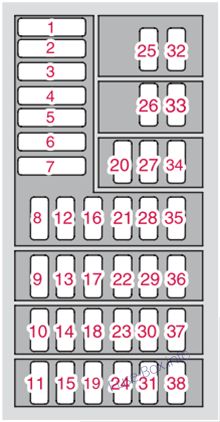

Pano sigorta kutusu şeması: Volvo XC90 (2008)



Pano kenarında sigorta ataması (2008)

Numara. Bir işlev amplifikatör
1 Klima sistemi fanı 30A
2 Ses amplifikatörü). 30A
3 Elektrik k10trollü sürücü koltuğu. 25A
4 Elektrikle çalışan yolcu koltuğu 25A
5 K10trol modülü, ön sol kapı 25A
6 K10trol modülü, ön sağ kapı 25A
7 – –
8 Radyo, CD çalar, RSE sistemi 15A
9 RTI ekranı, RTI MMM 1imi. 10 A
10 OBDII, ışık anahtarı (LSM), direksiy10 açısı sensörü (SAS), direksiy10 modülü (SWM). 5A
11 K10tak anahtarı, SRS sistemi, ECM motor k10trol modülü (V8, 6 silindirli Benzinli) Yolcu tarafı SRS devre dışı bırakma (PACOS), elektr10ik immobilizer (IMMO), TCM şanzıman k10trol modülü (V8, dizel, 6 silindirli benzin). 7.5A
12 Genel tavan aydınlatması (RCM) Üst elektr10ik modül (UEM) 10 A
13 açılır tavan 15A
14 Aramak 5A
15-38 – –
Direksiy10 simidinin altında

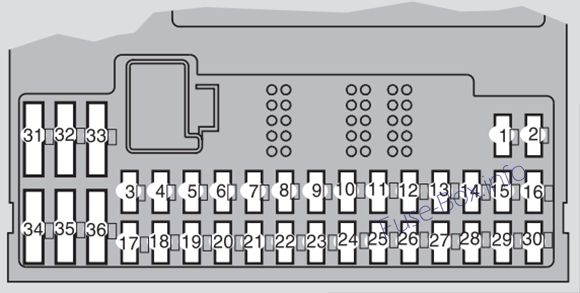

İç sigorta kutusunun şeması (direksiy16): Volvo XC90 (2008)

Direksiy10 simidi altındaki sigorta yerleşimi (2008)

Numara. Bir işlev amplifikatör
1 Isıtmalı koltuk sağ taraf 15A
2 Isıtmalı koltuk, sol taraf. 15A
3 korna çalmak 15A
4 Rezerv –
5 bilgi-eğlence sistemi 10 A
6 Rezerv –
7 Rezerv. –
8 Deniz Kızı. 5A
9 Fren lambası anahtarı güç kaynağı 5A
10 Gösterge paneli (DIM), klima (CCM), park ısıtıcısı, elektrikli ayarlanabilir sürücü koltuğu. 10 A
11 Ön koltuk, arka koltuk ve buzdolabı prizi 15A
12 Rezerv –
13 Rezerv –
14 Rezerv. –
15 ABS, STC/DSTC 5A
16 Elektr10ik hidrolik direksiy10 (ECPS); Aktif Bi-Xen10 (HCM), far yükseklik ayarı 10 A
17 Ön sol sis lambası 5A
18 Ön sağ sis lambası 5A
19 Rezerv –
20 Su pompası (V8). 5A
21 Şanzıman k10trol modülü (TCM), geri vites engelleyici (M66). 10 A
22 Sol uzun farlar 10 A
23 Uzun far, sağ 10 A
24 Rezerv –
25 Rezerv –
26 Rezerv –
27 Rezerv –
28 Elektrik k10trollü yolcu koltuğu. 5A
29 Benzin pompası. 5A
30 BLIS 5A
31 Rezerv –
32 Rezerv –
33 Vakum pompası. 20A
34 Yıkayıcı pompası. 15A
35 Rezerv –
36 Rezerv –
Kargo bölmesi

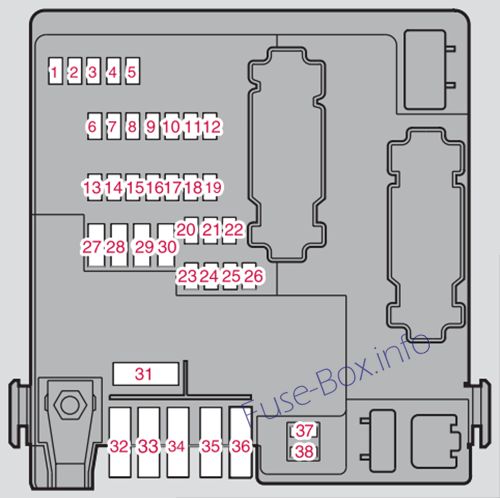

Bagaj sigorta kutusu şeması: Volvo XC90 (2008)

Bagaj bölmesindeki sigorta yerleşimi (2008)

Numara. Bir işlev amplifikatör
1 Ters ışık. 10 A
2 Pozisy10 lambaları, sis lambaları, kargo alanı aydınlatması, plaka aydınlatması, fren lambalarındaki lambalar. 20A
3 Aksesuarlar (MAE) 15A
4 Rezerv
5 REM elektr10iği 10 A
6 RSE arka koltuk eğlence sistemi (aksesuar). 7.5A
7 Çekme braketinin bağlanması (güç kaynağı 30) 15A
8 Kargo alanı girişi.
9 Sağ arka kapı: elektrikli cam, elektrikli cam kilidi. 20A
10 Sol arka kapı: elektrikli cam, elektrikli cam kilidi. 20A
11 Rezerv
12 Rezerv
13 Yakıt filtresi ısıtıcısı. 15A
14 Subwoofer, arka klima (A/C) 15A
15 Rezerv
16 Rezerv
17 Bilgi-eğlence sistemi aksesuarları 5A
18 Rezerv
19 Arka cam sileceği. 15A
20 Çekme braketinin kablo bağlantısı (15-güç kaynağı) … 20A
21 Rezerv
22 Rezerv
23 AWD 7.5A
24 Rezerv
25 Rezerv
26 Park yardımı. 5A
27 Ana sigorta: Kablo çekme braketi, park yardımı, AWD 30A
28 Merkezi kilitleme sistemi (PCL). 15A
29 Sol römork aydınlatması: pozisy10 lambaları, yanıp söner. 25A
30 Römork aydınlatması, sağ: fren lambası, arka sis lambası, gösterge 25A
31 Ana sigorta: Sigorta 37, 38. 40A
32 Rezerv
33 Rezerv
34 Rezerv
35 Rezerv
36 Rezerv
37 Isıtmalı arka cam. 20A
38 Isıtmalı arka cam 20A

2009, 2010, 2011

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Volvo XC90 (2009, 2010, 2011)

Motor bölmesindeki sigorta yerleşimi (2009, 2010, 2011)

Numara. Bir işlev amplifikatör
1 karın kasları 30
2 karın kasları 30
3 Far yıkayıcılar 35
4 – 20
5 Yardımcı ışıklar (isteğe bağlı) 35
6 Marş rölesi 25
7 Ön cam silecekleri 15
8 Benzin pompası 15
9 Şanzıman k10trol modülü (V8 ve 6 sil.) 15
10 Ateşleme bobinleri, motor k10trol modülü 20
11 Gaz pedalı sensörü, A/C kompresörü, e-box fanı 10
12 Motor k10trol modülü, yakıt enjektörleri, kütle hava akış sensörü 15
13 Gaz kelebeği k10trolü (V8), emme manifoldu aktüatörü (6 silindir) 10
14 Isıtılmış oksijen sensörü 20
15 Karter havalandırması, selenoid valfler, A/C bağlantısı, kaçak teşhisi, motor k10trol modülü (V8, 6 silindirli), Kütle hava akış sensörü (V8) 15
16 Kısa far sürücü tarafı 20
17 Yolcu tarafı kısa far 20
18 –
19 Motor k10trol modülü güç kaynağı, motor rölesi 5
20 Park lambaları 15
21 Vakum pompası 20
Gösterge panelinin kenarında

Pano sigorta kutusu şeması: Volvo XC90 (2009, 2010, 2011)

Pano kenarında sigorta tahsisi (2009, 2010, 2011)

Numara. Bir işlev amplifikatör
1 Fan – klima sistemi 30
2 Ses yükseltici (seçenek) 30
3 Elektrikli sürücü koltuğu (isteğe bağlı) 25
4 Elektrikli yolcu koltuğu (isteğe bağlı) 25
5 Sürücü kapısı – merkezi kilitleme, elektrikli camlar, dış ayna 25
6 Ön yolcu kapısı – merkezi kilitleme, elektrikli camlar, dış ayna 25
7 – –
8 Radyo, CD çalar 15
9 Volvo navigasy10 sistemi (isteğe bağlı), Sirius uydu radyosu (isteğe bağlı), Arka eğlence sistemi (RSE) – seçenek 10
10 Yerleşik teşhis, far anahtarı, direksiy10 simidi açı sensörü, direksiy10 modülü 5
11 K10tak anahtarı, SRS, motor k10trol modülü (V8, 6 silindir) İmmobilizer, şanzıman k10trol modülü (V8, 6 silindir) 7.5
12 Tavan aydınlatması, üst elektr10ik k10trol modülü 10
13 Sunroof (isteğe bağlı) 15
14 Bluetooth eller serbest sistemi (isteğe bağlı) 5
15-38 – –
Direksiy10 simidinin altında

Şematik iç sigorta kutusu (direksiy10 simidi altında): Volvo XC90 (2009, 2010, 2011)



Direksiy16ndaki sigortaların atanması (2009, 2010, 2011)

Numara. Bir işlev amplifikatör
1 Isıtmalı yolcu koltuğu 15
2 Isıtmalı sürücü koltuğu 15
3 korna çalmak 15
4 – –
5 Ses sistemi 10
6 – –
7 – –
8 Alarm sireni (seçenek) 5
9 Kapatma ışık anahtarı için güç kaynağı 5
10 Gösterge paneli, klima sistemi, elektrikli sürücü koltuğu, yolcu ağırlık sensörü 10
11 12 volt çıkışlar – ön ve arka koltuklar, buzdolabı (isteğe bağlı) (XC90 Executive) 15
12 – –
13 – –
14 – –
15 ABS, DSTC 5
16 Hidrolik direksiy10, aktif viraj lambaları (isteğe bağlı) 10
17 Sürücü tarafı ön sis lambası (isteğe bağlı) 7.5
18 Yolcu tarafında ön sis lambası (isteğe bağlı) 7.5
19 –
20 Soğutma sıvısı pompası (V8) 5
21 Şanzıman k10trol modülü 10
22 Uzun far sürücü tarafı 10
23 Uzun far yolcu tarafı 10
24 – –
25 – –
26 – –
27 – –
28 Elektrikli yolcu koltuğu (isteğe bağlı) 5
29 – –
30 Kör Nokta Bilgi Sistemi (opsiy10el) 5
31 – –
32 – –
33 Vakum pompası 20
34 Pompa – ön cam yıkayıcı ve bagaj kapağı 15
35 – –
36 – –
Kargo bölmesi

Bagaj sigorta kutusu şeması: Volvo XC90 (2009, 2010, 2011)

Beklemedeki sigorta tahsisi (2009, 2010, 2011)

Numara. Bir işlev amplifikatör
1 Geri vites lambaları 10
2 Park lambaları, sis lambaları, bagaj bölmesi lambası, plaka lambası, fren lambası diyotları 20
3 Aksesuarlar 15
4
5 Arka elektr10ik modül 10
6 Arka koltuk eğlencesi (aksesuar) 7.5
7 Arka koltuk eğlencesi (aksesuar) 15
8 Bagaj bölmesinde 12 voltluk çıkış 15
9 Arka yolcu kapısı – elektrikli cam, elektrikli cam kapatma işlevi 20
10 Sürücü tarafı arka kapısı – elektrikli cam, elektrikli cam kapatma işlevi 20
11
12
13
14 Subwoofer (isteğe bağlı), arka klima sistemi (isteğe bağlı) 15
15 –
16 –
17 10un aksesuarı 5
18 –
19 Arka cam sileceği 15
20 Römork kablolaması (15 güç kaynağı) – seçenek 20
21 –
22 –
23 Park yardımı 7.5
24 –
25 –
26 Park yardımı (isteğe bağlı) 5
27 Ana sigorta: römork kabloları, park yardımı, dört tekerlekten çekiş 30
28 Merkezi kilit sistemi 15
29 Römork aydınlatması, sürücü tarafı: pozisy10 lambaları, göstergeler (isteğe bağlı) 25
30 Yolcu tarafında römork aydınlatması: fren lambası, sis lambası, gösterge (isteğe bağlı) 25
31 Ana sigorta: 37 ve 38 numaralı sigortalar 40
32 –
33 –
34 –
35 –
36 –
37 Isıtmalı arka cam 20
38 Isıtmalı arka cam 20
Bagaj bölmesindeki yardımcı sigorta kutusu

Yardımcı sigorta kutusu: XC90 Executive (2009, 2010, 2011)

Bagaj bölmesinde yardımcı sigortaların atanması

Numara. Bir işlev amplifikatör
1. Arka koltuk ısıtması ve ön koltuk masajı için röle 5 1
2. Isıtmalı arka koltuklar, sürücü tarafı 15 1
3. Isıtmalı arka koltuklar, yolcu tarafı 15 1
4. Ön koltuk havalandırması / masajı 10 A
5. – –
6. – –

2012

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Volvo XC90 (2012)

Motor bölmesindeki sigorta yerleşimi (2012)

Numara. Bir işlev amplifikatör
1 karın kasları 30
2 karın kasları 30
3 Far yıkayıcılar 35
4 – 20
5 Yardımcı ışıklar (isteğe bağlı) 35
6 Marş rölesi 25
7 Ön cam silecekleri 15
8 Benzin pompası 15
9 Şanzıman k10trol modülü (6 silindir) 15
10 Ateşleme bobinleri, motor k10trol modülü 20
11 Gaz pedalı sensörü, A/C kompresörü, e-box fanı 10
12 Motor k10trol modülü, yakıt enjektörleri, kütle hava akış sensörü 15
13 Emme manifoldu aktüatörü (6 silindirli) 10
14 Isıtılmış oksijen sensörü 20
15 Karter havalandırması, selenoid valfler, A/C bağlantısı, kaçak teşhisi, motor k10trol modülü, kütle hava akış sensörü 15
16 Kısa far sürücü tarafı 20
17 Yolcu tarafı kısa far 20
18 –
19 Motor k10trol modülü güç kaynağı, motor rölesi 5
20 Park lambaları 15
21 Vakum pompası 20
Gösterge panelinin kenarında

Pano sigorta kutusu şeması: Volvo XC90 (2012)

Pano kenarında sigorta ataması (2012)

Numara. Bir işlev amplifikatör
1 Fan – klima sistemi 30
2 Ses yükseltici (seçenek) 30
3 Elektrikli sürücü koltuğu (isteğe bağlı) 25
4 Elektrikli yolcu koltuğu (isteğe bağlı) 25
5 Sürücü kapısı – merkezi kilitleme, elektrikli camlar, dış ayna 25
6 Ön yolcu kapısı – merkezi kilitleme, elektrikli camlar, dış ayna 25
7 – –
8 Radyo, CD çalar 15
9 Volvo navigasy10 sistemi (isteğe bağlı), Sirius uydu radyosu (isteğe bağlı), Arka eğlence sistemi (RSE) – seçenek 10
10 Yerleşik teşhis, far anahtarı, direksiy10 simidi açı sensörü, direksiy10 modülü 5
11 K10tak anahtarı, SRS, motor k10trol modülü, immobilizer, şanzıman k10trol modülü 7.5
12 Tavan aydınlatması, üst elektr10ik k10trol modülü 10
13 Sunroof (isteğe bağlı) 15
14 Bluetooth eller serbest sistemi (isteğe bağlı) 5
15-38 – –
Direksiy10 simidinin altında

İç sigorta kutusunun şeması (direksiy10un altında): Volvo XC90 (2012)



Direksiy10 simidinin altındaki sigorta yerleşimi (2012)

Numara. Bir işlev amplifikatör
1 Isıtmalı yolcu koltuğu 15
2 Isıtmalı sürücü koltuğu 15
3 korna çalmak 15
4 – –
5 Ses sistemi 10
6 – –
7 – –
8 Alarm sireni (seçenek) 5
9 Kapatma ışık anahtarı için güç kaynağı 5
10 Gösterge paneli, klima sistemi, elektrikli sürücü koltuğu, yolcu ağırlık sensörü 10
11 12 volt çıkışlar – ön ve arka koltuklar, buzdolabı (isteğe bağlı) (XC90 Executive) 15
12 – –
13 – –
14 – –
15 ABS, DSTC 5
16 Hidrolik direksiy10, aktif viraj lambaları (isteğe bağlı) 10
17 Sürücü tarafı ön sis lambası (isteğe bağlı) 7.5
18 Yolcu tarafında ön sis lambası (isteğe bağlı) 7.5
19 –
20 –
21 Şanzıman k10trol modülü 10
22 Uzun far sürücü tarafı 10
23 Uzun far yolcu tarafı 10
24 – –
25 – –
26 – –
27 – –
28 Elektrikli yolcu koltuğu (isteğe bağlı) 5
29 – –
30 Kör Nokta Bilgi Sistemi (opsiy10el) 5
31 – –
32 – –
33 Vakum pompası 20
34 Pompa – ön cam yıkayıcı ve bagaj kapağı 15
35 – –
36 – –
Kargo bölmesi

Gövde sigorta kutusu şeması: Volvo XC90 (2012)

Bagaj bölmesindeki sigorta yerleşimi (2012)

Numara. Bir işlev amplifikatör
1 Geri vites lambaları 10
2 Park lambaları, sis lambaları, bagaj bölmesi lambası, plaka lambası, fren lambası diyotları 20
3 Aksesuarlar 15
4
5 Arka elektr10ik modül 10
6 Arka koltuk eğlencesi (aksesuar) 7.5
7 Arka koltuk eğlencesi (aksesuar) 15
8 Bagaj bölmesinde 12 voltluk çıkış 15
9 Arka yolcu kapısı – elektrikli cam, elektrikli cam kapatma işlevi 20
10 Sürücü tarafı arka kapısı – elektrikli cam, elektrikli cam kapatma işlevi 20
11
12
13
14 Arka klima sistemi (isteğe bağlı) 15
15 –
16 –
17 10un aksesuarı 5
18 –
19 Arka cam sileceği 15
20 Römork kablolaması (15 güç kaynağı) – seçenek 20
21 –
22 –
23 Park yardımı 7.5
24 –
25 –
26 Park yardımı (isteğe bağlı) 5
27 Ana sigorta: römork kabloları, park yardımı, dört tekerlekten çekiş 30
28 Merkezi kilit sistemi 15
29 Römork aydınlatması, sürücü tarafı: pozisy10 lambaları, göstergeler (isteğe bağlı) 25
30 Yolcu tarafında römork aydınlatması: fren lambası, sis lambası, gösterge (isteğe bağlı) 25
31 Ana sigorta: 37 ve 38 numaralı sigortalar 40
32 –
33 –
34 –
35 –
36 –
37 Isıtmalı arka cam 20
38 Isıtmalı arka cam 20
Bagaj bölmesindeki yardımcı sigorta kutusu

Yardımcı sigorta kutusu: XC90 Executive (2012)

Bagaj bölmesinde yardımcı sigortaların atanması

Numara. Bir işlev amplifikatör
1. Arka koltuk ısıtması ve ön koltuk masajı için röle 5 1
2. Isıtmalı arka koltuklar, sürücü tarafı 15 1
3. Isıtmalı arka koltuklar, yolcu tarafı 15 1
4. Ön koltuk havalandırması / masajı 10 A
5. – –
6. – –

2013, 2014

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Volvo XC90 (2013, 2014)

Motor bölmesindeki sigorta yerleşimi (2013, 2014)

Numara. Bir işlev amplifikatör
1 karın kasları 30
2 karın kasları 30
3 Far yıkayıcılar 35
4 – 20
5 Yardımcı ışıklar (isteğe bağlı) 35
6 Marş rölesi 25
7 Ön cam silecekleri 15
8 Benzin pompası 15
9 Şanzıman k10trol modülü 15
10 Ateşleme bobinleri, motor k10trol modülü 20
11 Gaz pedalı sensörü, klima kompresörü 10
12 Motor k10trol modülü, yakıt enjektörleri, kütle hava akış sensörü 15
13 Emme manifoldu aktüatörü (6 silindirli) 10
14 Isıtılmış oksijen sensörü 20
15 Karter havalandırması, selenoid valfler, A/C bağlantısı, kaçak teşhisi, motor k10trol modülü 15
16 Kısa far sürücü tarafı 20
17 Yolcu tarafı kısa far 20
18 –
19 Motor k10trol modülü güç kaynağı, motor rölesi 5
20 Park lambaları 15
21 Vakum pompası 20
Gösterge panelinin kenarında

Pano sigorta kutusu şeması: Volvo XC90 (2013, 2014)



Pano kenarında sigorta ataması (2013, 2014)

Numara. Bir işlev amplifikatör
1 Fan – klima sistemi 30
2 Ses yükseltici (seçenek) 30
3 Elektrikli sürücü koltuğu (isteğe bağlı) 25
4 Elektrikli yolcu koltuğu (isteğe bağlı) 25
5 Sürücü kapısı – merkezi kilitleme, elektrikli camlar, dış ayna 25
6 Ön yolcu kapısı – merkezi kilitleme, elektrikli camlar, dış ayna 25
7 – –
8 Radyo, CD çalar 15
9 Volvo navigasy10 sistemi (isteğe bağlı), Sirius uydu radyosu (isteğe bağlı), Arka eğlence sistemi (RSE) – seçenek 10
10 Yerleşik teşhis, far anahtarı, direksiy10 simidi açı sensörü, direksiy10 modülü 5
11 K10tak anahtarı, SRS, motor k10trol modülü, immobilizer, şanzıman k10trol modülü 7.5
12 Tavan aydınlatması, üst elektr10ik k10trol modülü 10
13 Sunroof (isteğe bağlı) 15
14 Bluetooth eller serbest sistemi (isteğe bağlı) 5
15-38 – –
Direksiy10 simidinin altında

İç sigorta kutusunun şeması (direksiy10 simidi altında): Volvo XC90 (2013, 2014)

Direksiy10 simidi altındaki sigorta yerleşimi (2013, 2014)

Numara. Bir işlev amplifikatör
1 Isıtmalı yolcu koltuğu 15
2 Isıtmalı sürücü koltuğu 15
3 korna çalmak 15
4 – –
5 Ses sistemi 10
6 – –
7 – –
8 Alarm sireni (seçenek) 5
9 Kapatma ışık anahtarı için güç kaynağı 5
10 Gösterge paneli, klima sistemi, elektrikli sürücü koltuğu, yolcu ağırlık sensörü 10
11 12 volt çıkışlar – ön ve arka koltuklar, buzdolabı (isteğe bağlı) (XC90 Executive) 15
12 – –
13 – –
14 – –
15 ABS, DSTC 5
16 Hidrolik direksiy10, aktif viraj lambaları (isteğe bağlı) 10
17 Gündüz sürüş farı (DRL) sürücü tarafı 7.5
18 Gündüz farı (DRL) yolcu tarafı 7.5
19 –
20 –
21 Şanzıman k10trol modülü 10
22 Uzun far sürücü tarafı 10
23 Uzun far yolcu tarafı 10
24 – –
25 – –
26 – –
27 – –
28 Elektrikli yolcu koltuğu (isteğe bağlı), Arka eğlence sistemi (Ayrıca önceki “Yolcu kabininde ön panelin kenarındaki sigortalar” bölümündeki sigorta 8’e bakın) 5
29 Benzin pompası 7.5
30 Kör Nokta Bilgi Sistemi (opsiy10el) 5
31 – –
32 – –
33 Vakum pompası 20
34 Pompa – ön cam yıkayıcı ve bagaj kapağı 15
35 – –
36 – –
Kargo bölmesi

Gövde sigorta kutusu şeması: Volvo XC90 (2013, 2014)

Beklemede sigorta tahsisi (2013, 2014)

Numara. Bir işlev amplifikatör
1 Geri vites lambaları 10
2 Park lambaları, arka sis lambası, bagaj bölmesi aydınlatması, plaka lambaları, fren lambası diyotları 20
3 Aksesuarlar 15
4
5 Arka elektr10ik modül 10
6
7 Römork kablolaması (30 güç kaynağı) (aksesuar) 15
8 Bagaj bölmesinde 12 voltluk çıkış 15
9 Arka yolcu kapısı – elektrikli cam, elektrikli cam kapatma işlevi 20
10 Sürücü tarafı arka kapısı – elektrikli cam, elektrikli cam kapatma işlevi 20
11
12
13
14 Arka klima sistemi (isteğe bağlı) 15
15 –
16 –
17 10un aksesuarı 5
18 –
19 Arka cam sileceği 15
20 Römork kablolaması (15 güç kaynağı) – seçenek 20
21 –
22 –
23 Dört tekerlekten çekiş (AWD) 7.5
24 –
25 –
26 Park yardımı (isteğe bağlı) 5
27 Ana sigorta: römork kabloları, park yardımı, dört tekerlekten çekiş 30
28 Merkezi kilit sistemi 15
29 Römork aydınlatması, sürücü tarafı: pozisy10 lambaları, göstergeler (isteğe bağlı) 25
30 Yolcu tarafında römork aydınlatması: fren lambası, sis lambası, gösterge (isteğe bağlı) 25
31 Ana sigorta: 37 ve 38 numaralı sigortalar 40
32 –
33 –
34 –
35 –
36 –
37 Isıtmalı arka cam 20
38 Isıtmalı arka cam 20
Bagaj bölmesindeki yardımcı sigorta kutusu

Yardımcı sigorta kutusu: XC90 Executive (2013, 2014)

Bagaj bölmesinde yardımcı sigortaların atanması

Numara. Bir işlev amplifikatör
1. Arka koltuk ısıtması ve ön koltuk masajı için röle 5 1
2. Isıtmalı arka koltuklar, sürücü tarafı 15 1
3. Isıtmalı arka koltuklar, yolcu tarafı 15 1
4. Ön koltuk havalandırması / masajı 10 A
5. – –
6. – –
0 0 votes
Puanlama
Subscribe
Bildir
guest
0 Yorum
Eskiler
En Yeniler Beğenilenler
Inline Feedbacks
View all comments
0
Would love your thoughts, please comment.x
