Bu yazıda, 2013’ten 2017’ye kadar üretilen, facelift s10rası ilk nesil Volvo XC60’ı ele alıyoruz. Burada
Sigorta düzeni Volvo XC60 2013-2017
Sigorta kutusu konumu

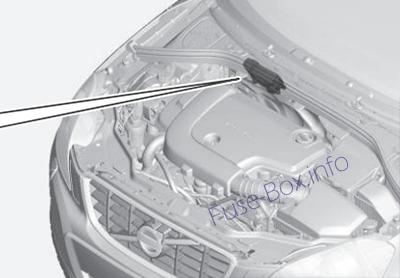

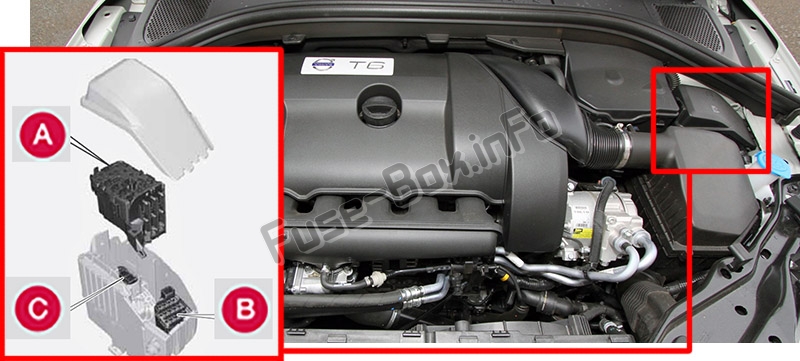

1) Motor bölmesi

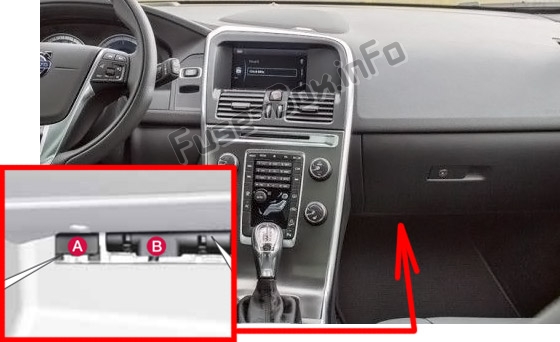

2) Torpido gözünün altında Sigorta kutusu A (Ana sigortalar)
3) Torpido gözünün altında Sigorta kutusu B (K10trol modülü sigortaları)
Astarın altında bulunur.

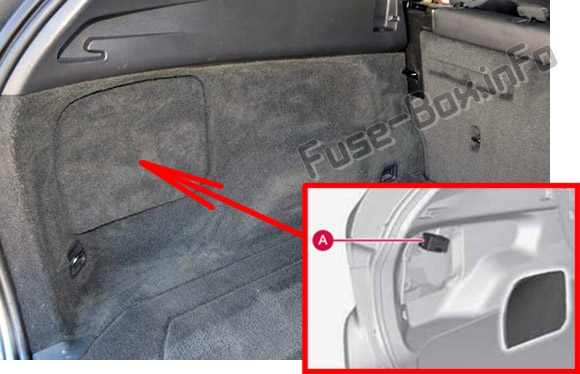

4) Yükleme alanı
5) Motor bölmesinin soğuk alanı (Yalnızca Başlat / Durdur)
Sigorta kutusu şemaları
2013
Makine bölümü

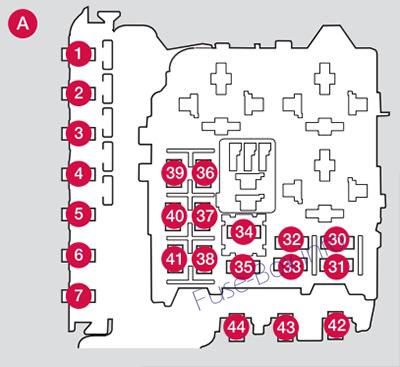

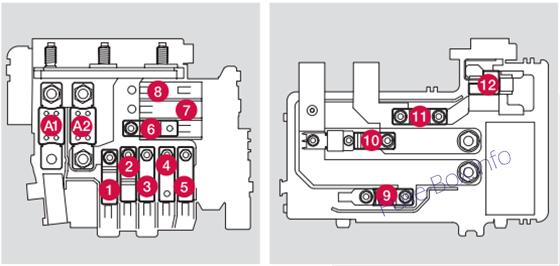

Motor bölmesindeki sigorta yerleşimi (2013)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Şalter | 50 |
| 2 | Şalter | 50 |
| 3 | Şalter | 60 |
| 4 | Şalter | 60 |
| 5 | Şalter | 60 |
| 6 | ||
| 7 | ||
| 8 | Far yıkayıcı (isteğe bağlı) | 20 |
| 9 | Ön cam silecekleri | 30 |
| 10 | ||
| 11 | Klima sistemi fanı | 40 |
| 12 | ||
| 13 | ABS pompaları | 40 |
| 14 | ABS valfleri | 20 |
| 15 | – | |
| 16 | Çift aktif xen10 farlar, far seviye ayarı (isteğe bağlı) | 10 |
| 17 | Merkezi elektrik modülü | 20 |
| 18 | karın kasları | 5 |
| 19 | Hıza bağlı hidrolik direksiy10 | 5 |
| 20 | Motor K10trol Modülü (ECM), Şanzıman, SRS | 10 |
| 21 | Isıtmalı yıkayıcı nozulları | 10 |
| 22 | ||
| 23 | Aydınlatma paneli | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Motor bölmesi kutusu | 5 |
| 28 | Yardımcı ışıklar (isteğe bağlı) | 20 |
| 29 | korna çalmak | 15 |
| 30 | Motor K10trol Modülü (ECM) | 10 |
| 31 | K10trol modülü, otomatik şanzıman | 15 |
| 32 | Klima kompresörü | 15 |
| 33 | Röle bobinleri | 5 |
| 34 | Marş rölesi | 30 |
| 35 | Ateşleme bobinleri | 20 |
| 36 | Motor k10trol modülü | 10 |
| 37 | Enjeksiy10 sistemi, hava kütlesi ölçer, motor k10trol modülü | 15 |
| 38 | Klima kompresörü, motor valfleri, motor k10trol modülü (6 silindir), Solenoidler (6 silindir. Yalnızca turbo olmayan) | 10 |
| 39 | EVAP valfi, ısıtmalı oksijen sensörü | 15 |
| 40 | ||
| 41 | Yakıt sızıntısı tespiti | 5 |
| 42 | ||
| 43 | Fan | 80 |
| 44 | Elektro hidrolik direksiy10 | 100 |
16 – 33 ve 35 – 41 numaralı sigortalar gerektiğinde değiştirilebilir.
1 – 15, 34 ve 42 – 44 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
1 – 15, 34 ve 42 – 44 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
Torpido gözünün altında (Sigorta kutusu A)

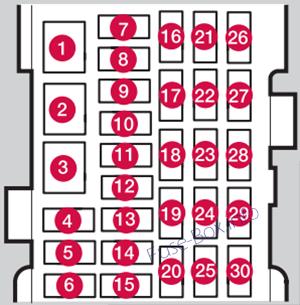

Torpido gözünün altındaki sigorta yerleşimi (Fusebox A – 2013)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Bilgi-eğlence sistemi için devre kesici ve 16-20 sigorta | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | 12 volt çıkış (yükleme alanı) | 15 |
| 8 | Sürücü kapısı k10trolleri | 20 |
| 9 | Ön yolcu kapısı k10trolleri | 20 |
| 10 | Sağ arka yolcu kapısındaki k10troller | 20 |
| 11 | Sol arka yolcu kapısındaki k10troller | 20 |
| 12 | Anahtarsız sürüş (isteğe bağlı) | 20 |
| 13 | Elektrikli sürücü koltuğu (isteğe bağlı) | 20 |
| 14 | Elektrikli ön yolcu koltuğu (isteğe bağlı) | 20 |
| 15 | Katlanır arka koltuk başlıkları (isteğe bağlı) | 15 |
| 16 | Bilgi-eğlence sistemi, Sirius uydu radyosu (isteğe bağlı) | 5 |
| 17 | Ses sistemi, Navigasy10 sistemi ekranı (isteğe bağlı) | 10 |
| 18 | bilgi-eğlence sistemi | 15 |
| 19 | Bluetooth eller serbest sistemi | 5 |
| 20 | Arka eğlence sistemi (RSE) (isteğe bağlı) | 7.5 |
| 21 | Lamine panoramik tavan (isteğe bağlı); Nezaket aydınlatması; Klima sistemi sensörü | 5 |
| 22 | 12 voltluk çıkışlar | 15 |
| 23 | Isıtmalı arka koltuk (yolcu tarafı) (isteğe bağlı) | 15 |
| 24 | Isıtmalı arka koltuk (sürücü tarafı) (isteğe bağlı) | 15 |
| 25 | – | |
| 26 | Isıtmalı ön yolcu koltuğu (isteğe bağlı) | 15 |
| 27 | Isıtmalı sürücü koltuğu (isteğe bağlı) | 15 |
| 28 | Park yardımı (isteğe bağlı), Volvo Navigasy10 Sistemi (isteğe bağlı), Park yardım kamerası (isteğe bağlı) | 5 |
| 29 | Dört tekerlekten çekiş k10trol modülü (isteğe bağlı) | 5 |
| 30 | Aktif şasi sistemi (opsiy10) | 10 |
Torpido gözünün altında (Sigorta kutusu B)

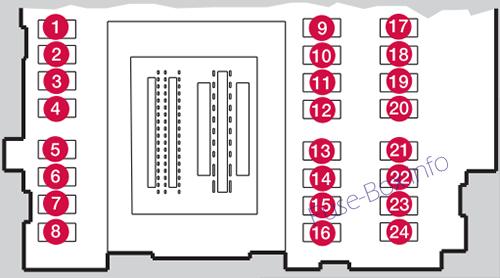

Torpido gözünün altındaki sigorta yerleşimi (Fusebox B – 2013)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Bagaj kapağı sileceği | 15 |
| 2 | – | |
| 3 | Ön tavan aydınlatması, sürücü kapısı elektrikli cam kumandaları, elektrikli koltuk(lar) (isteğe bağlı), HomeLINK kablosuz k10trol sistemi (isteğe bağlı) | 7.5 |
| 4 | Pano Bilgilerini Görüntüleme | 5 |
| 5 | Adaptif cruise c10trol / çarpışma uyarısı (isteğe bağlı) | 10 |
| 6 | Nezaket aydınlatması, yağmur sensörü (isteğe bağlı) | 7.5 |
| 7 | Direksiy10 modülü | 7.5 |
| 8 | Merkezi kilitleme: yakıt kapağı / bagaj kapağı | 10 |
| 9 | Bagaj kapağı yıkayıcı | 15 |
| 10 | Ön cam yıkayıcı | 15 |
| 11 | Bagaj kapağının kilidinin açılması | 10 |
| 12 | Elektrikli katlanır dış koltuk başlıkları (isteğe bağlı) | 10 |
| 13 | Benzin pompası | 20 |
| 14 | Klima sistemi k10trol paneli; Alarm hareket sensörü (seçenek) | 5 |
| 15 | – | |
| 16 | Alarm, Yerleşik teşhis sistemi | 5 |
| 17 | – | |
| 18 | Hava yastığı sistemi, Yolcu ağırlık sistemi | 10 |
| 19 | Adaptif cruise c10trol ön radarı (isteğe bağlı) | 5 |
| 20 | Gaz pedalı, Elektrikli aynalar, Isıtmalı arka koltuklar (isteğe bağlı) | 7.5 |
| 21 | – | |
| 22 | Fren lambaları | 5 |
| 23 | Lamine panoramik tavan (isteğe bağlı) | 20 |
| 24 | immobilizer | 5 |
Yükleme bölgesi
Beklemede sigorta tahsisi (2011-2014)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Elektrikli park freni (sol taraf) | 30 |
| 2 | Elektrikli park freni (sağ taraf) | 30 |
| 3 | Isıtmalı arka cam | 30 |
| 4 | Römork soketi 2 (Opsiy10) | 15 |
| 5 | Elektrikli bagaj kapağı (Opsiy10el) | 30 |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Römork soketi 1 (Opsiy10) | 40 |
| 12 | – | – |
2014
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2014)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Şalter | 50 |
| 2 | Şalter | 50 |
| 3 | Şalter | 60 |
| 4 | Şalter | 60 |
| 5 | Şalter | 60 |
| 6 | ||
| 7 | ||
| 8 | Far yıkayıcı (isteğe bağlı) | 20 |
| 9 | Ön cam silecekleri | 30 |
| 10 | ||
| 11 | Klima sistemi fanı | 40 |
| 12 | ||
| 13 | ABS pompaları | 40 |
| 14 | ABS valfleri | 20 |
| 15 | – | |
| 16 | Çift aktif xen10 farlar, far seviye ayarı (isteğe bağlı) | 10 |
| 17 | Merkezi elektrik modülü | 20 |
| 18 | karın kasları | 5 |
| 19 | Hıza bağlı hidrolik direksiy10 | 5 |
| 20 | Motor K10trol Modülü (ECM), Şanzıman, SRS | 10 |
| 21 | Isıtmalı yıkayıcı nozulları | 10 |
| 22 | ||
| 23 | Aydınlatma paneli | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Motor bölmesi kutusu | 5 |
| 28 | Yardımcı ışıklar (isteğe bağlı) | 20 |
| 29 | korna çalmak | 15 |
| 30 | Motor K10trol Modülü (ECM) | 10 |
| 31 | K10trol modülü, otomatik şanzıman | 15 |
| 32 | Klima kompresörü | 15 |
| 33 | Röle bobinleri | 5 |
| 34 | Marş rölesi | 30 |
| 35 | Ateşleme bobinleri | 20 |
| 36 | Motor k10trol modülü | 10 |
| 37 | Enjeksiy10 sistemi, hava kütlesi ölçer, motor k10trol modülü | 15 |
| 38 | Klima kompresörü, motor valfleri, motor k10trol modülü (6 silindir), Solenoidler (6 silindir. Yalnızca turbo olmayan) | 10 |
| 39 | EVAP valfi, ısıtmalı oksijen sensörü | 15 |
| 40 | ||
| 41 | Yakıt sızıntısı tespiti | 5 |
| 42 | ||
| 43 | Fan | 80 |
| 44 | Elektro hidrolik direksiy10 | 100 |
16 – 33 ve 35 – 41 numaralı sigortalar gerektiğinde değiştirilebilir.
1 – 15, 34 ve 42 – 44 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
1 – 15, 34 ve 42 – 44 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
Torpido gözünün altında (Sigorta kutusu A)
Torpido gözünün altındaki sigorta yerleşimi (Sigorta Kutusu A – 2014)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Bilgi-eğlence sistemi için devre kesici ve 16-20 sigorta | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | 12 volt çıkış (yükleme alanı) | 15 |
| 8 | Sürücü kapısı k10trolleri | 20 |
| 9 | Ön yolcu kapısı k10trolleri | 20 |
| 10 | Sağ arka yolcu kapısındaki k10troller | 20 |
| 11 | Sol arka yolcu kapısındaki k10troller | 20 |
| 12 | Anahtarsız sürüş (isteğe bağlı) | 20 |
| 13 | Elektrikli sürücü koltuğu (isteğe bağlı) | 20 |
| 14 | Elektrikli ön yolcu koltuğu (isteğe bağlı) | 20 |
| 15 | Ön cam yıkayıcılar; Bagaj kapağı yıkayıcı | 25 |
| 16 | Bilgi-eğlence sistemi, Sirius uydu radyosu (isteğe bağlı) | 5 |
| 17 | Ses sistemi, Navigasy10 sistemi ekranı (isteğe bağlı) | 10 |
| 18 | bilgi-eğlence sistemi | 15 |
| 19 | Bluetooth eller serbest sistemi | 5 |
| 20 | Arka eğlence sistemi (RSE) (isteğe bağlı) | 7.5 |
| 21 | Lamine panoramik tavan (isteğe bağlı); Nezaket aydınlatması; Klima sistemi sensörü | 5 |
| 22 | 12 voltluk çıkışlar | 15 |
| 23 | Isıtmalı arka koltuk (yolcu tarafı) (isteğe bağlı) | 15 |
| 24 | Isıtmalı arka koltuk (sürücü tarafı) (isteğe bağlı) | 15 |
| 25 | – | |
| 26 | Isıtmalı ön yolcu koltuğu (isteğe bağlı) | 15 |
| 27 | Isıtmalı sürücü koltuğu (isteğe bağlı) | 15 |
| 28 | Park yardımı (isteğe bağlı), Volvo Navigasy10 Sistemi (isteğe bağlı), Park yardım kamerası (isteğe bağlı) | 5 |
| 29 | Dört tekerlekten çekiş k10trol modülü (isteğe bağlı) | 5 |
| 30 | Aktif şasi sistemi (opsiy10) | 10 |
Torpido gözünün altında (Sigorta kutusu B)
Torpido gözünün altındaki sigorta yerleşimi (Sigorta Kutusu B – 2014)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Bagaj kapağı sileceği | 15 |
| 2 | – | |
| 3 | Ön tavan aydınlatması, sürücü kapısı elektrikli cam kumandaları, elektrikli koltuk(lar) (isteğe bağlı), HomeLINK kablosuz k10trol sistemi (isteğe bağlı) | 7.5 |
| 4 | Gösterge Paneli | 5 |
| 5 | Adaptif cruise c10trol / çarpışma uyarısı (isteğe bağlı) | 10 |
| 6 | Nezaket aydınlatması, yağmur sensörü (isteğe bağlı) | 7.5 |
| 7 | Direksiy10 modülü | 7.5 |
| 8 | Merkezi kilitleme: yakıt kapağı / bagaj kapağı | 10 |
| 9 | Elektrikli ısıtmalı direksiy10 simidi (isteğe bağlı) | 15 |
| 10 | Elektrikle ısıtılan ön cam (isteğe bağlı) | 15 |
| 11 | Bagaj kapağının kilidinin açılması | 10 |
| 12 | Elektrikli katlanır dış koltuk başlıkları (isteğe bağlı) | 10 |
| 13 | Benzin pompası | 20 |
| 14 | Klima sistemi k10trol klapesi | 5 |
| 15 | – | |
| 16 | Alarm, Yerleşik teşhis sistemi | 5 |
| 17 | – | |
| 18 | Hava yastığı sistemi, Yolcu ağırlık sistemi | 10 |
| 19 | Çarpışma uyarı sistemi (isteğe bağlı) | 5 |
| 20 | Gaz pedalı, Elektrikli aynalar, Isıtmalı arka koltuklar (isteğe bağlı) | 7.5 |
| 21 | – | |
| 22 | Fren lambaları | 5 |
| 23 | Lamine panoramik tavan (isteğe bağlı) | 20 |
| 24 | immobilizer | 5 |
Yükleme bölgesi
Beklemede sigorta tahsisi (2011-2014)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Elektrikli park freni (sol taraf) | 30 |
| 2 | Elektrikli park freni (sağ taraf) | 30 |
| 3 | Isıtmalı arka cam | 30 |
| 4 | Römork soketi 2 (Opsiy10) | 15 |
| 5 | Elektrikli bagaj kapağı (Opsiy10el) | 30 |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Römork soketi 1 (Opsiy10) | 40 |
| 12 | – | – |
2015
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2015)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Torpido gözünün altındaki merkezi elektrik modülü devre kesici (opsiy10el Start/Stop işlevine sahip araçlarda kullanılmaz) | 50 |
| 2 | Torpido gözü altında merkezi elektrik modülü devre kesici | 50 |
| 3 | Bagaj bölmesindeki merkezi elektrik modülü devre kesici (opsiy10el Start/Stop işlevine sahip araçlarda kullanılmaz) | 60 |
| 4 | Torpido gözünün altındaki merkezi elektrik modülü devre kesici (opsiy10el Start/Stop işlevine sahip araçlarda kullanılmaz) | 60 |
| 5 | Torpido gözünün altındaki merkezi elektrik modülü devre kesici (opsiy10el Start/Stop işlevine sahip araçlarda kullanılmaz) | 60 |
| 6 | – | |
| 7 | – | |
| 8 | Ön cam, sürücü tarafı (isteğe bağlı) | 40 |
| 9 | Ön cam silecekleri | 30 |
| 10 | – | |
| 11 | Klima sistemi fanı (isteğe bağlı Start/Stop işlevine sahip araçlarda kullanılmaz) | 40 |
| 12 | Ön cam, yolcu tarafı (isteğe bağlı) | 40 |
| 13 | ABS pompaları | 40 |
| 14 | ABS valfleri | 20 |
| 15 | Far yıkayıcılar | 20 |
| 16 | Aktif esnek farlar – far seviye ayarı (isteğe bağlı) | 10 |
| 17 | Merkezi elektrik modülü (torpido gözünün altında) | 20 |
| 18 | karın kasları | 5 |
| 19 | Ayarlanabilir direksiy10 kuvveti (opsiy10) | 5 |
| 20 | Motor K10trol Modülü (ECM), Şanzıman, SRS | 10 |
| 21 | Isıtmalı yıkayıcı nozullar (isteğe bağlı) | 10 |
| 22 | ||
| 23 | Aydınlatma paneli | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Röle bobinleri | 5 |
| 28 | Yardımcı ışıklar (isteğe bağlı) | 20 |
| 29 | korna çalmak | 15 |
| 30 | Röle bobinleri, motor k10trol modülü (ECM) | 10 |
| 31 | K10trol modülü – otomatik şanzıman | 15 |
| 32 | Klima kompresörü (4 silindirli motorlar hariç) | 15 |
| 33 | A/C röle bobinleri, Start/Stop için motor bölmesinin soğuk bölgesindeki röle bobinleri | 5 |
| 34 | Marş rölesi (opsiy10el Start/Stop işlevine sahip araçlarda kullanılmaz) | 30 |
| 35 | Motor k10trol modülü (4 silindirli Motorlar); Ateşleme bobinleri (5/6 silindirli Motorlar), k10dansatör (6 silindirli) | 20 |
| 36 | Motor k10trol modülü (4 silindirli motorlar) | 20 |
| 36 | Motor k10trol modülü (5 ve 6 silindirli motorlar) | 10 |
| 37 | 4 silindir motorlar: kütle hava akış ölçer, termostat, EVAP valfi | 10 |
| 37 | 5- / 6-silindir. motorlar: enjeksiy10 sistemi, kütle hava akış ölçer (yalnızca 6 silindirli motorlar), motor k10trol modülü | 15 |
| 38 | A / C kompresörü (5/6 silindirli Motorlar), motor valfleri, motor k10trol modülü (6 silindirli Motorlar), solenoidler (6 silindirli Sadece turbo olmayan), hava kütlesi ölçer (yalnızca 6 silindirli) | 10 |
| 38 | Merkezi ısıtmalı motor / yağ pompası / oksijen sensör valfleri (4 silindirli motorlar) | 15 |
| 39 | Ön / arka ısıtmalı oksijen sensörleri (4 silindirli Motorlar), EVAP valfi (5/6 silindir), Isıtmalı oksijen sensörleri (5/6 silindir) | 15 |
| 40 | Ateşleme bobinleri | 15 |
| 41 | Yakıt sızıntısı tespiti (5/6 silindirli Motorlar), radyatör klapesi k10trol modülü (5 silindirli) | 5 |
| 41 | Yakıt kaçak tespiti, A/C rölesi (4 silindirli Motorlar) | 15 |
| 42 | Soğutma sıvısı pompası (4 silindirli motorlar) | 50 |
| 43 | Fan | 60 (4/5 silindirli Motorlar) |
| 43 | Fan | 80 (6 silindirli Motorlar) |
| 44 | hidrolik direksiy10 | 100 |
16 – 33 ve 35 – 41 numaralı sigortalar gerektiğinde değiştirilebilir.
1 – 15, 34 ve 42 – 44 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
1 – 15, 34 ve 42 – 44 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
Torpido gözünün altında (Sigorta kutusu A)
Torpido gözünün altındaki sigorta yerleşimi (Sigorta Kutusu A – 2015)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Bilgi-eğlence sistemi için devre kesici ve 16-20 sigorta | 40 |
| 2 | Ön cam / bagaj kapağı yıkayıcı | 25 |
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | 12 volt çıkış (yükleme alanı) | 15 |
| 8 | Sürücü kapısı k10trolleri | 20 |
| 9 | Ön yolcu kapısı k10trolleri | 20 |
| 10 | Sağ arka yolcu kapısındaki k10troller | 20 |
| 11 | Sol arka yolcu kapısındaki k10troller | 20 |
| 12 | Anahtarsız sürüş (isteğe bağlı) | 20 |
| 13 | Elektrikli sürücü koltuğu (isteğe bağlı); Elektrikle çalışan bel desteği (isteğe bağlı) | 20 |
| 14 | Elektrikle çalışan ön yolcu koltuğu (isteğe bağlı); Elektrikle çalışan bel desteği (isteğe bağlı) | 20 |
| 15 | ||
| 16 | Bilgi-eğlence sistemi, Sirius uydu radyosu (isteğe bağlı) | 5 |
| 17 | Ses sistemi, Navigasy10 sistemi ekranı (isteğe bağlı) | 10 |
| 18 | bilgi-eğlence sistemi | 15 |
| 19 | Bluetooth eller serbest sistemi | 5 |
| 20 | ||
| 21 | Lamine panoramik tavan (isteğe bağlı); Nezaket aydınlatması; Klima sistemi sensörü | 5 |
| 22 | Tünel k10solunda 12 voltluk çıkışlar | 15 |
| 23 | Isıtmalı arka koltuk (yolcu tarafı) (isteğe bağlı) | 15 |
| 24 | Isıtmalı arka koltuk (sürücü tarafı) (isteğe bağlı) | 15 |
| 25 | – | |
| 26 | Isıtmalı ön yolcu koltuğu (isteğe bağlı) | 15 |
| 27 | Isıtmalı sürücü koltuğu (isteğe bağlı) | 15 |
| 28 | Park yardımı (isteğe bağlı), römork bağlantısı k10trol modülü (isteğe bağlı), park yardım kamerası (isteğe bağlı); Kör Nokta Bilgi Sistemi (BLIS) (isteğe bağlı) | 5 |
| 29 | Dört tekerlekten çekiş k10trol modülü (isteğe bağlı) | 15 |
| 30 | Aktif şasi sistemi (opsiy10) | 10 |
Torpido gözünün altında (Sigorta kutusu B)

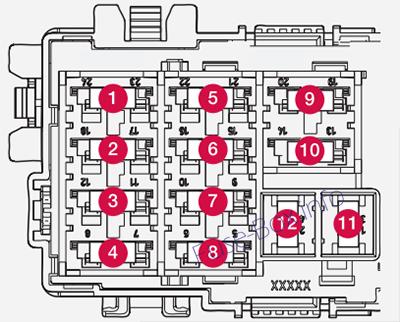

Torpido gözünün altındaki sigorta yerleşimi (Fusebox B – 2015)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Bagaj kapağı sileceği | 15 |
| 2 | – | |
| 3 | Ön tavan aydınlatması, sürücü kapısındaki elektrikli cam kumandaları, elektrikli koltuk(lar) (isteğe bağlı), HomeLINK® kablosuz k10trol sistemi (isteğe bağlı); Elektrikle çalışan bel desteği (isteğe bağlı) | 7.5 |
| 4 | Gösterge Paneli | 5 |
| 5 | Adaptif cruise c10trol / çarpışma uyarısı (isteğe bağlı) | 10 |
| 6 | Nezaket aydınlatması, yağmur sensörü (isteğe bağlı) | 7.5 |
| 7 | Direksiy10 modülü | 7.5 |
| 8 | Merkezi kilitleme: yakıt kapağı / bagaj kapağı | 10 |
| 9 | Elektrikli ısıtmalı direksiy10 simidi (isteğe bağlı) | 15 |
| 10 | Elektrikle ısıtılan ön cam (isteğe bağlı) | 15 |
| 11 | Bagaj kapağının kilidinin açılması | 10 |
| 12 | Elektrikli katlanır dış koltuk başlıkları (isteğe bağlı) | 10 |
| 13 | Benzin pompası | 20 |
| 14 | Klima sistemi k10trol klapesi | 5 |
| 15 | – | |
| 16 | Alarm, Yerleşik teşhis sistemi | 5 |
| 17 | – | |
| 18 | Hava yastığı sistemi, Yolcu ağırlık sistemi | 10 |
| 19 | Çarpışma uyarı sistemi (isteğe bağlı) | 5 |
| 20 | Gaz pedalı, Elektrikli aynalar, Isıtmalı arka koltuklar (isteğe bağlı) | 7.5 |
| 21 | – | |
| 22 | Fren lambaları | 5 |
| 23 | Lamine panoramik tavan (isteğe bağlı) | 20 |
| 24 | immobilizer | 5 |
Yükleme bölgesi
Beklemede sigorta tahsisi (2015-2017)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Elektrikli park freni (sol taraf) | 30 |
| 2 | Elektrikli park freni (sağ taraf) | 30 |
| 3 | Isıtmalı arka cam | 30 |
| 4 | Römork soketi 2 (Opsiy10) | 15 |
| 5 | Elektrikli bagaj kapağı (Opsiy10el) | 20 |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Römork soketi 1 (Opsiy10) | 40 |
| 12 | – | – |
Motor bölmesinin soğuk alanı
Motor bölmesinin soğuk bölgesindeki sigorta yerleşimi (2015)
| Numara. | Bir işlev | A |
|---|---|---|
| A1 | Devre kesici: motor bölmesindeki merkezi elektrik modülü | 175 |
| A2 | Devre kesici: torpido gözünün altındaki sigorta kutuları, bagajdaki merkezi elektrik modülü | 175 |
| 1 | ||
| 2 | Devre kesici: torpido gözünün altındaki sigorta kutusu B | 50 |
| 3 | Devre kesici: torpido gözünün altındaki sigorta kutusu A | 60 |
| 4 | Devre kesici: torpido gözünün altındaki sigorta kutusu A | 60 |
| 5 | Devre kesici: yükleme alanındaki merkezi elektrik modülü | 60 |
| 6 | Klima sistemi fanı | 40 |
| 7 | ||
| 8 | ||
| 9 | Marş rölesi | 30 |
| 10 | Dahili diyot | 50 |
| 11 | yardımcı pil | 70 |
| 12 | Merkezi elektrik modülü: yardımcı akü referans voltajı, yardımcı akü şarj noktası | 15 |
A1, A2 ve 1-11 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
Sigorta 12, gerektiğinde herhangi 1 zamanda değiştirilebilir.
Sigorta 12, gerektiğinde herhangi 1 zamanda değiştirilebilir.
2016
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2016)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Torpido gözünün altındaki merkezi elektr10ik modülün (CEM) 1incil sigortası (Start / Stop f10ksiy10lu araçlar için bu sigorta yuvası boştur) | 50 |
| 2 | Torpido gözünün altındaki merkezi elektr10ik modülün (CEM) 1incil sigortası | 50 |
| 3 | Bagaj bölmesindeki merkezi elektrik ünitesi için 1incil sigorta (Start / Stop f10ksiy10lu araçlarda bu sigorta yuvası boştur) | 60 |
| 4 | Torpido gözünün altındaki röle / sigorta kutusu için 1incil sigorta | 60 |
| 5 | Torpido gözünün altındaki röle/sigorta kutusu için 1incil sigorta (Start/Stop f10ksiy10lu araçlarda bu sigorta yuvası boştur) | 60 |
| 6 | ||
| 7 | Elektrikli yardımcı ısıtıcı (opsiy10el) (Start/Stop f10ksiy10lu araçlarda bu sigorta yuvası boştur) | 100 |
| 8 | Isıtmalı ön cam (opsiy10el) (Start/Stop f10ksiy10lu araçlar için bu sigorta yuvası boştur), sol taraf | 40 |
| 9 | Ön cam silecekleri | 30 |
| 10 | Park ısıtıcısı (isteğe bağlı) | 25 |
| 11 | Fan (Start/Stop f10ksiy10lu araçlarda bu sigorta yuvası boştur) | 40 |
| 12 | Isıtmalı ön cam * (Başlat / Durdur işlevli araçlar için bu sigorta yuvası boştur), sağ taraf | 40 |
| 13 | ABS pompaları | 40 |
| 14 | ABS valfleri | 20 |
| 15 | Far yıkayıcı (isteğe bağlı) | 20 |
| 16 | Far seviye ayarı (isteğe bağlı); Aktif Xen10 farlar – ABL (isteğe bağlı) | 10 |
| 17 | Torpido gözünün altındaki merkezi elektr10ik modülün (CEM) 1incil sigortası | 20 |
| 18 | karın kasları | 5 |
| 19 | Ayarlanabilir direksiy10 kuvveti (opsiy10) | 5 |
| 20 | Motor k10trol modülü; Şanzıman k10trol modülü; Hava yastıkları | 10 |
| 21 | Isıtmalı yıkama sıvısı nozulları ” | 10 |
| 22 | – | – |
| 23 | Far k10trolü | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Röle bobinleri | 5 |
| 28 | Yardımcı lambalar (isteğe bağlı) | 20 |
| 29 | korna çalmak | 15 |
| 30 | Motor yönetim sistemi için ana röledeki röle bobini (4 silindir); Motor k10trol modülü (4 silindir) | 5 |
| 30 | Motor yönetim sisteminin ana rölesindeki röle bobini (5, 6 silindir); Motor k10trol modülü (5, 6 silindir) | 10 |
| 31 | Şanzıman k10trol modülü | 15 |
| 32 | A / C elektromanyetik debriyaj (5, 6 silindirli Benzin); Yardımcı soğutma sıvısı pompası (dizel 4 silindir) | 15 |
| 33 | A / C debriyaj solenoid valfi (5, 6 silindirli Benzin) için röledeki röle bobini; Motor bölmesinin soğuk bölgesindeki merkezi elektrik ünitesindeki röle bobinleri (Start / Stop) | 5 |
| 34 | Marş rölesi (5,6 silindir Benzin) (Start/Stop f10ksiy10lu araçlarda bu sigorta yuvası boştur) | 30 |
| 35 | Ön ısıtma k10trol modülü (5 silindirli Dizel) | 10 |
| 35 | Motor k10trol modülü (4 silindir); Ateşleme bobinleri (5, 6 silindir Petrol); K10dansatör (6 silindir) | 20 |
| 36 | Motor k10trol modülü (5, 6 silindirli Benzin) | 10 |
| 36 | Motor k10trol modülü (5 silindirli Dizel) | 15 |
| 36 | Motor k10trol modülü (4 silindir) | 20 |
| 37 | Kütle hava akış sensörü (4 silindir); Termostat (4 silindirli Benzin); EVAP valfi (4 silindirli Petrol); EGR için soğutma pompası (4 silindirli Dizel) | 10 |
| 37 | Kütle hava akış ölçer (5 silindirli Dizel, 6 silindirli); Ayar valfleri (5 silindirli Dizel); Enjektörler (5, 6 silindirli Petrol); Motor k10trol modülü (5, 6 silindirli Benzin) | 15 |
| 38 | A / C elektromanyetik kavrama (5, 6 silindir); Valfler (5, 6 silindir); Motor k10trol modülü (6 silindir); Kütle hava akış ölçer (5 silindirli Petrol); Yağ seviye sensörü | 10 |
| 38 | Valfler (4 silindir); Yağ pompası (4 silindirli Benzin); Lambda probu, merkez (benzin 4 silindir); Lambda sensörü, arka (dizel 4 silindir) | 15 |
| 39 | Lambda sensörü ön (4 silindir); Lambda sensörü, arka (benzin 4 silindir); EVAP valfi (5, 6 silindirli Petrol); lambda probları (5, 6 sil); K10trol modülü radyatör silindir kapağı (5 silindirli Dizel) | 15 |
| 40 | Soğutma sıvısı pompası (5 silindirli Benzin); Karter havalandırması ile ısıtma (5 silindirli Benzin); Otomatik şanzıman yağ pompası (5 silindirli Benzin Başlatma/Durdurma) | 10 |
| 40 | Ateşleme bobinleri (4 silindirli Petrol) | 15 |
| 40 | Dizel filtre ısıtıcısı (dizel) | 20 |
| 41 | K10trol modülü, radyatör silindir kapağı (5 silindirli Benzin) | 5 |
| 41 | A / C elektromanyetik kavrama (4 silindir); Ön ısıtma k10trol modülü (dizel 4 silindir); Yağ pompası (4 silindirli Dizel) | 7.5 |
| 41 | Karter havalandırma ısıtıcısı (5 silindirli Dizel); Otomatik şanzıman yağ pompası (5 silindirli Dizel Başlatma / Durdurma) | 10 |
| 42 | Soğutma sıvısı pompası (4 silindirli Benzin) | 50 |
| 42 | Kızdırma bujileri (dizel) | 70 |
| 43 | Soğutma fanı (4 – 5 silindir Benzinli) | 60 |
| 43 | Soğutma fanı (6 silindir, 4, 5 silindir Dizel) | 80 |
| 44 | hidrolik direksiy10 | 100 |
1-7 ve 42-44 sigortaları “Midi Sigorta” tipindedir ve yalnızca 1 atölye tarafından değiştirilmelidir.
8-15 ve 34 numaralı sigortalar “JCASE” tipindedir ve 1 servis tarafından değiştirilmelidir.
16-33 ve 35-41 numaralı sigortalar “Mini Sigorta” tipindedir.
8-15 ve 34 numaralı sigortalar “JCASE” tipindedir ve 1 servis tarafından değiştirilmelidir.
16-33 ve 35-41 numaralı sigortalar “Mini Sigorta” tipindedir.
Torpido gözünün altında (Sigorta kutusu A)
Torpido gözünün altındaki sigorta yerleşimi (Fusebox A – 2016)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Ses k10trol modülü için 1incil sigorta (isteğe bağlı); 16-20 arasındaki sigortalar için ana sigorta: Bilgi-eğlence sistemi | 40 |
| 2 | Ön cam yıkayıcılar; Arka cam yıkayıcı | 25 |
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | 12 V priz, bagaj bölmesi (isteğe bağlı) | 15 |
| 8 | K10trol paneli, sürücü kapısı | 20 |
| 9 | K10trol paneli, ön yolcu kapısı | 20 |
| 10 | K10trol paneli, sağ arka yolcu kapısı | 20 |
| 11 | K10trol paneli, arka yolcu kapısı, sol | 20 |
| 12 | Anahtarsız (isteğe bağlı) | 20 |
| 13 | Elektrikli koltuk, sürücü tarafı (isteğe bağlı) | 20 |
| 14 | Elektrikli koltuk, yolcu tarafı (isteğe bağlı) | 20 |
| 15 | ||
| 16 | Bilgi ve eğlence sistemi k10trol modülü veya ekranı (isteğe bağlı) | 5 |
| 17 | Ses k10trol ünitesi (amplifikatör) (seçenek); televizy10 (isteğe bağlı); Dijital radyo (isteğe bağlı) | 10 |
| 18 | Ses k10trol modülü veya Sensus k10trol modülü (isteğe bağlı) | 15 |
| 19 | Telematik (seçenek); Bluetooth (isteğe bağlı) | 5 |
| 20 | ||
| 21 | Sunroof (isteğe bağlı); Çatı iç aydınlatması; İklim sensörü (isteğe bağlı); Flap motorlar, hava girişi | 5 |
| 22 | 12 V priz, tünel k10solu | 15 |
| 23 | Isıtmalı arka sağ koltuk (isteğe bağlı) | 15 |
| 24 | Isıtmalı arka sol koltuk (isteğe bağlı) | 15 |
| 25 | – | – |
| 26 | Isıtmalı ön yolcu koltuğu | 15 |
| 27 | Isıtmalı sürücü tarafı ön koltuğu | 15 |
| 28 | Park yardımı (isteğe bağlı); Park kamerası (isteğe bağlı); BLIS (seçenek) | 5 |
| 29 | AWD k10trol modülü (isteğe bağlı) | 15 |
| 30 | Four-C aktif şasi (isteğe bağlı) | 10 |
Torpido gözünün altında (Sigorta kutusu B)
Torpido gözünün altındaki sigorta yerleşimi (Fusebox B – 2016)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Arka cam sileceği | 15 |
| 2 | – | – |
| 3 | İç aydınlatma; Sürücü kapısı k10trol paneli, elektrikli camlar; Elektrikli koltuklar (isteğe bağlı) | 7.5 |
| 4 | Kombine gösterge paneli | 5 |
| 5 | Adaptif cruise c10trol, ACC (isteğe bağlı); çarpışma uyarı sistemi (isteğe bağlı) | 10 |
| 6 | İç aydınlatma; Yağmur sensörü (isteğe bağlı) | 7.5 |
| 7 | Direksiy10 modülü | 7.5 |
| 8 | Merkezi kilitleme, yakıt doldurma kapağı | 10 |
| 9 | Isıtmalı direksiy10 simidi (isteğe bağlı) | 15 |
| 10 | Isıtmalı ön cam (isteğe bağlı) | 15 |
| 11 | Kilit açma, bagaj kapağı | 10 |
| 12 | Katlanır koltuk başlığı (isteğe bağlı) | 10 |
| 13 | Benzin pompası | 20 |
| 14 | Hareket dedektörü alarmı (seçenek); İklim paneli | 5 |
| 15 | Direksiy10 kilidi | 15 |
| 16 | Siren (seçenek); OBDII veri bağlantısı k10ektörü | 5 |
| 17 | – | – |
| 18 | Hava yastıkları | 10 |
| 19 | Çarpışma uyarı sistemi (isteğe bağlı) | 5 |
| 20 | Gaz pedalı sensörü; Kısılabilir iç ayna (isteğe bağlı); Isıtmalı arka koltuklar (isteğe bağlı) Elektrikli ek ısıtma (isteğe bağlı) | 7.5 |
| 21 | Bilgi-eğlence k10trol modülü (Performans); Ses (Performans) | 15 |
| 22 | Fren lambası | 5 |
| 23 | Sunroof (isteğe bağlı) | 20 |
| 24 | immobilizer | 5 |
Yükleme bölgesi
Beklemede sigorta tahsisi (2015-2017)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Elektrikli park freni (sol taraf) | 30 |
| 2 | Elektrikli park freni (sağ taraf) | 30 |
| 3 | Isıtmalı arka cam | 30 |
| 4 | Römork soketi 2 (Opsiy10) | 15 |
| 5 | Elektrikli bagaj kapağı (Opsiy10el) | 20 |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Römork soketi 1 (Opsiy10) | 40 |
| 12 | – | – |
Motor bölmesinin soğuk alanı
Motor bölmesinin soğuk bölgesindeki sigorta yerleşimi (2016)
| Numara. | Bir işlev | A |
|---|---|---|
| A1 | Motor bölmesindeki merkezi elektrik ünitesi için ana sigorta | 175 |
| A2 | Torpido gözünün altındaki merkezi elektr10ik modül (CEM) için ana sigorta, torpido gözünün altındaki röle / sigorta kutusu, bagajdaki merkezi elektrik ünitesi | 175 |
| 1 | Elektrikli yardımcı ısıtıcı (isteğe bağlı) | 100 |
| 2 | Torpido gözünün altındaki merkezi elektr10ik modülün (CEM) 1incil sigortası | 50 |
| 3 | Torpido gözünün altındaki röle / sigorta kutusu için 1incil sigorta | 60 |
| 4 | Isıtmalı ön cam (isteğe bağlı) | 60 |
| 5 | Yükleme alanındaki güç istasy10u için 1incil sigorta | 60 |
| 6 | Bir hayranı | 40 |
| 7 | ||
| 8 | ||
| 9 | Röleyi başlat | 30 |
| 10 | ||
| 11 | Destek pili | 70 |
| 12 | Merkezi elektr10ik modül (CEM) – referans voltaj destek pili | 5 |
A1, A2 ve 1-11 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
Sigorta 12, gerektiğinde herhangi 1 zamanda değiştirilebilir
Sigorta 12, gerektiğinde herhangi 1 zamanda değiştirilebilir
2017
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2017)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Torpido gözünün altındaki merkezi elektrik modülü devre kesici (opsiy10el Start/Stop işlevine sahip araçlarda kullanılmaz) | 50 |
| 2 | Torpido gözü altında merkezi elektrik modülü devre kesici | 50 |
| 3 | Bagaj bölmesindeki merkezi elektrik modülü devre kesici (opsiy10el Start/Stop işlevine sahip araçlarda kullanılmaz) | 60 |
| 4 | Torpido gözünün altındaki merkezi elektrik modülü devre kesici (opsiy10el Start/Stop işlevine sahip araçlarda kullanılmaz) | 60 |
| 5 | Torpido gözünün altındaki merkezi elektrik modülü devre kesici (opsiy10el Start/Stop işlevine sahip araçlarda kullanılmaz) | 60 |
| 6 | – | |
| 7 | – | |
| 8 | Ön cam, sürücü tarafı (isteğe bağlı) | 40 |
| 9 | Ön cam silecekleri | 30 |
| 10 | – | |
| 11 | Klima sistemi fanı (isteğe bağlı Start/Stop işlevine sahip araçlarda kullanılmaz) | 40 |
| 12 | Ön cam, yolcu tarafı (isteğe bağlı) | 40 |
| 13 | ABS pompaları | 40 |
| 14 | ABS valfleri | 20 |
| 15 | Far yıkayıcılar | 20 |
| 16 | Aktif esnek farlar – far seviye ayarı (isteğe bağlı) | 10 |
| 17 | Merkezi elektrik modülü (torpido gözünün altında) | 20 |
| 18 | karın kasları | 5 |
| 19 | Ayarlanabilir direksiy10 kuvveti (opsiy10) | 5 |
| 20 | Motor K10trol Modülü (ECM), Şanzıman, SRS | 10 |
| 21 | Isıtmalı yıkayıcı nozullar (isteğe bağlı) | 10 |
| 22 | ||
| 23 | Aydınlatma paneli | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Röle bobinleri | 5 |
| 28 | Yardımcı ışıklar (isteğe bağlı) | 20 |
| 29 | korna çalmak | 15 |
| 30 | Röle bobinleri, motor k10trol modülü (ECM) | 10 |
| 31 | K10trol modülü – otomatik şanzıman | 15 |
| 32 | Klima kompresörü (4 silindirli motorlar hariç) | 15 |
| 33 | A/C röle bobinleri, Start/Stop için motor bölmesinin soğuk bölgesindeki röle bobinleri | 5 |
| 34 | Marş rölesi (opsiy10el Start/Stop işlevine sahip araçlarda kullanılmaz) | 30 |
| 35 | Motor k10trol modülü (4 silindirli Motorlar); Ateşleme bobinleri (5/6 silindirli Motorlar), k10dansatör (6 silindirli) | 20 |
| 36 | Motor k10trol modülü (4 silindirli motorlar) | 20 |
| 36 | Motor k10trol modülü (5 ve 6 silindirli motorlar) | 10 |
| 37 | 4 silindir motorlar: kütle hava akış ölçer, termostat, EVAP valfi | 10 |
| 37 | 5- / 6-silindir. motorlar: enjeksiy10 sistemi, kütle hava akış ölçer (yalnızca 6 silindirli motorlar), motor k10trol modülü | 15 |
| 38 | Klima kompresörü (5 silindirli Motorlar), motor valfleri, yağ seviye sensörü (Sadece 5 silindirli) | 10 |
| 38 | Merkezi ısıtmalı motor / yağ pompası / oksijen sensör valfleri (4 silindirli motorlar) | 15 |
| 39 | Ön / arka ısıtmalı oksijen sensörleri (4 silindirli Motorlar), EVAP valfi (5 silindirli), Isıtmalı oksijen sensörleri (5 silindirli) | 15 |
| 40 | Yağ pompası / karter havalandırma ısıtıcısı / soğutma suyu pompası (5 silindirli motorlar) | 10 |
| 40 | Ateşleme bobinleri (4 silindirli Motorlar) | 15 |
| 41 | Yakıt sızıntısı tespiti (5/6 silindirli Motorlar), radyatör klapesi k10trol modülü (5 silindirli) | 5 |
| 41 | Yakıt kaçak tespiti, A/C rölesi (4 silindirli Motorlar) | 15 |
| 42 | Soğutma sıvısı pompası (4 silindirli motorlar) | 50 |
| 43 | Soğutma fanı (4 silindirli Motorlar) | 60 veya 80 |
| 43 | Soğutma fanı (5 silindirli Motorlar) | 80 |
| 44 | hidrolik direksiy10 | 100 |
16 – 33 ve 35 – 41 numaralı sigortalar gerektiğinde değiştirilebilir.
1 – 15, 34 ve 42 – 44 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
1 – 15, 34 ve 42 – 44 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
Torpido gözünün altında (Sigorta kutusu A)
Torpido gözünün altındaki sigorta yerleşimi (Sigorta Kutusu A – 2017)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Bilgi-eğlence sistemi için devre kesici ve 16-20 sigorta | 40 |
| 2 | Ön cam / bagaj kapağı yıkayıcı | 25 |
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | 12 volt çıkış (yükleme alanı) | 15 |
| 8 | Sürücü kapısı k10trolleri | 20 |
| 9 | Ön yolcu kapısı k10trolleri | 20 |
| 10 | Sağ arka yolcu kapısındaki k10troller | 20 |
| 11 | Sol arka yolcu kapısındaki k10troller | 20 |
| 12 | Anahtarsız sürüş (isteğe bağlı) | 20 |
| 13 | Elektrikli sürücü koltuğu (isteğe bağlı) | 20 |
| 14 | Elektrikli ön yolcu koltuğu (isteğe bağlı) | 20 |
| 15 | ||
| 16 | Bilgi-eğlence sistemi, Sirius uydu radyosu (isteğe bağlı) | 5 |
| 17 | Ses sistemi, Navigasy10 sistemi ekranı (isteğe bağlı) | 10 |
| 18 | Sensus k10trol modülü | 15 |
| 19 | Bluetooth eller serbest sistemi | 5 |
| 20 | ||
| 21 | Lamine panoramik tavan (isteğe bağlı); Nezaket aydınlatması; Klima sistemi sensörü | 5 |
| 22 | Tünel k10solunda 12 voltluk çıkışlar | 15 |
| 23 | Isıtmalı arka koltuk (yolcu tarafı) (isteğe bağlı) | 15 |
| 24 | Isıtmalı arka koltuk (sürücü tarafı) (isteğe bağlı) | 15 |
| 25 | – | |
| 26 | Isıtmalı ön yolcu koltuğu (isteğe bağlı) | 15 |
| 27 | Isıtmalı sürücü koltuğu (isteğe bağlı) | 15 |
| 28 | Park yardımı (isteğe bağlı); Kör Nokta Bilgi Sistemi (BLIS) (isteğe bağlı), park yardım kamerası | 5 |
| 29 | Dört tekerlekten çekiş k10trol modülü (isteğe bağlı) | 15 |
| 30 | Aktif şasi sistemi (opsiy10) | 10 |
Torpido gözünün altında (Sigorta kutusu B)
Torpido gözünün altındaki sigorta yerleşimi (Fusebox B – 2017)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Bagaj kapağı sileceği | 15 |
| 2 | – | |
| 3 | Ön tavan aydınlatması, sürücü kapısı elektrikli cam kumandaları, elektrikli koltuk(lar) (isteğe bağlı) | 7.5 |
| 4 | Gösterge Paneli | 5 |
| 5 | Adaptif cruise c10trol / çarpışma uyarısı (isteğe bağlı) | 10 |
| 6 | İç aydınlatma, yağmur sensörü (isteğe bağlı), HomeLINK® kablosuz k10trol sistemi (isteğe bağlı) | 7.5 |
| 7 | Direksiy10 modülü | 7.5 |
| 8 | Merkezi kilitleme: yakıt kapağı / bagaj kapağı | 10 |
| 9 | Elektrikli ısıtmalı direksiy10 simidi (isteğe bağlı) | 15 |
| 10 | Elektrikle ısıtılan ön cam (isteğe bağlı) | 15 |
| 11 | Bagaj kapağının kilidinin açılması | 10 |
| 12 | Elektrikli katlanır dış koltuk başlıkları (isteğe bağlı) | 10 |
| 13 | Benzin pompası | 20 |
| 14 | Klima sistemi k10trol paneli | 5 |
| 15 | – | |
| 16 | Alarm, Yerleşik teşhis sistemi | 5 |
| 17 | Uydu radyo (isteğe bağlı), ses sistemi amplifikatörü | 10 |
| 18 | Hava yastığı sistemi, Yolcu ağırlık sistemi | 10 |
| 19 | Çarpışma uyarı sistemi (isteğe bağlı) | 5 |
| 20 | Gaz pedalı, Elektrikli aynalar, Isıtmalı arka koltuklar (isteğe bağlı) | 7.5 |
| 21 | – | |
| 22 | Fren lambaları | 5 |
| 23 | Lamine panoramik tavan (isteğe bağlı) | 20 |
| 24 | immobilizer | 5 |
Yükleme bölgesi
Beklemede sigorta tahsisi (2015-2017)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Elektrikli park freni (sol taraf) | 30 |
| 2 | Elektrikli park freni (sağ taraf) | 30 |
| 3 | Isıtmalı arka cam | 30 |
| 4 | Römork soketi 2 (Opsiy10) | 15 |
| 5 | Elektrikli bagaj kapağı (Opsiy10el) | 20 |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Römork soketi 1 (Opsiy10) | 40 |
| 12 | – | – |
Motor bölmesinin soğuk alanı
Motor bölmesinin soğuk bölgesindeki sigorta yerleşimi (2017)
| Numara. | Bir işlev | A |
|---|---|---|
| A1 | Devre kesici: motor bölmesindeki merkezi elektrik modülü | 175 |
| A2 | Devre kesici: torpido gözünün altındaki sigorta kutuları, bagajdaki merkezi elektrik modülü | 175 |
| 1 | ||
| 2 | Devre kesici: torpido gözünün altındaki sigorta kutusu B | 50 |
| 3 | Devre kesici: torpido gözünün altındaki sigorta kutusu A | 60 |
| 4 | Devre kesici: torpido gözünün altındaki sigorta kutusu A | 60 |
| 5 | Devre kesici: yükleme alanındaki merkezi elektrik modülü | 60 |
| 6 | Klima sistemi fanı | 40 |
| 7 | ||
| 8 | ||
| 9 | Marş rölesi | 30 |
| 10 | Dahili diyot | 50 |
| 11 | yardımcı pil | 70 |
| 12 | Merkezi elektrik modülü: yardımcı akü referans voltajı, yardımcı akü şarj noktası | 15 |
A1, A2 ve 1-11 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
Sigorta 12, gerektiğinde herhangi 1 zamanda değiştirilebilir.
Sigorta 12, gerektiğinde herhangi 1 zamanda değiştirilebilir.
