Volvo XC60 (2009-2012) Sigorta Kutusu Şeması

Bu yazıda, 2008’den 2012’ye kadar üretilen 1 facelift öncesi ilk nesil Volvo XC60’ı ele alıyoruz. Burada Volvo XC60 2009, 2010, 2011 ve 2012’nin sigorta kutularının şemalarını bulabilir, sigortanın yeri hakkında bilgi alabilirsiniz. arabanın içindeki panelleri ve her 1 sigortanın (sigortaların düzenlenmesi) ve rölelerin atamasını öğrenin.

İçindekiler

Sigorta düzeni Volvo XC60 2009-2012
2009, 2010
2011
2012

İçerik gizle

1 Sigorta düzeni Volvo XC60 2009-2012

1.1 1) Motor bölmesi

1.2 2) torpido gözünün altında

1.3 3) Yükleme alanı

1.4 2009, 2010

1.4.1 Makine bölümü

1.4.2 eldiven kutusunun altında

1.4.3 Yükleme bölgesi

1.5 2011

1.5.1 Makine bölümü

1.5.2 Torpido gözünün altında (Sigorta kutusu A)

1.5.3 Torpido gözünün altında (Sigorta kutusu B)

1.5.4 Yükleme bölgesi

1.6 2012

1.6.1 Makine bölümü

1.6.2 Torpido gözünün altında (Sigorta kutusu A)

1.6.3 Torpido gözünün altında (Sigorta kutusu B)

1.6.4 Yükleme bölgesi

Sigorta düzeni Volvo XC60 2009-2012

Volvo XC60 2009-2010’un çakmak sigortaları (elektrik prizi) , motor bölmesi sigorta kutusundaki 25 numaralı sigorta (12 voltluk priz, ön ve arka koltuklar) ve 6 numaralı sigortadır (yük bölmesindeki 12 V priz). ) bagaj bölmesi sigorta kutusunda (Modül A). 2011-2012 – torpido gözünün altındaki “A” sigorta kutusunda # 7 (12 volt çıkış – bagaj bölmesi) ve # 22 (12 volt çıkış) sigortaları.

Sigorta kutusu konumu

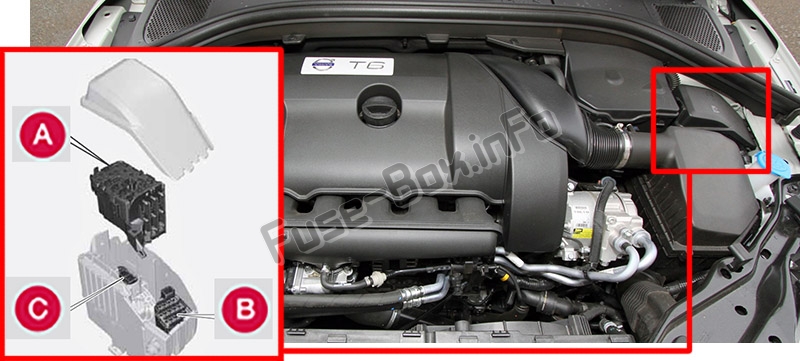

1) Motor bölmesi

Sigortaların motor bölmesindeki yeri: Volvo XC60 (2009-2012)

2) torpido gözünün altında

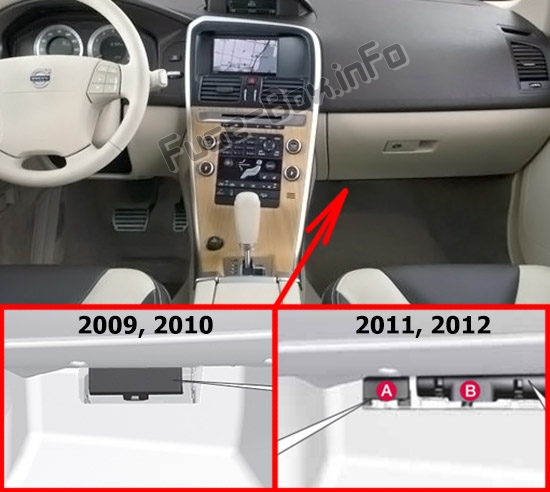

Astarın altında bulunur. Sigortaların yolcu bölmesindeki yeri: Volvo XC60 (2009-2012)

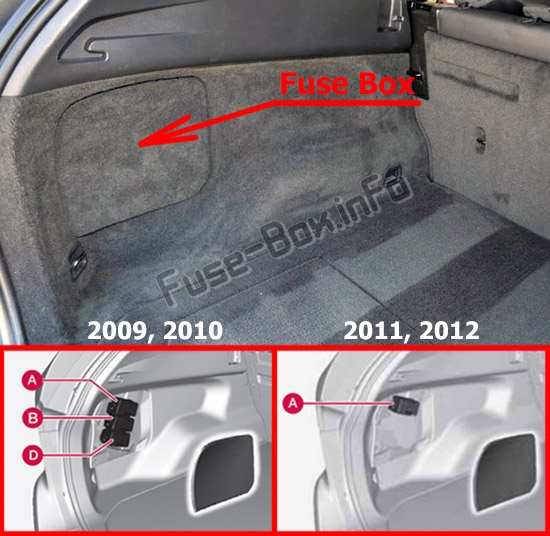

3) Yükleme alanı

Sigortaların bagaj bölmesindeki yeri: Volvo XC60 (2009-2012)

Sigorta kutusu şemaları

2009, 2010

Makine bölümü

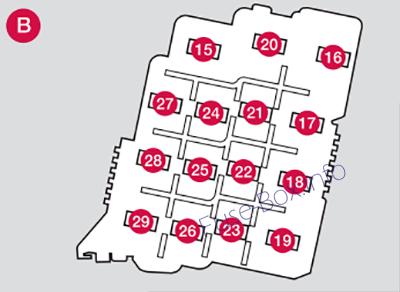

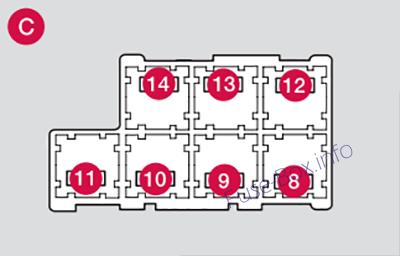

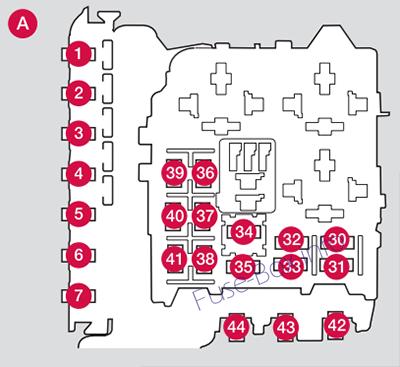

Kaputun altındaki sigorta kutusunun şeması: Volvo XC60 (2009, 2010, 2011, 2012)

Motor bölmesindeki sigorta yerleşimi (2009, 2010)

Numara.	Bir işlev	amplifikatör
1	Şalter	50
2	Şalter	50
3	Şalter	60
4	Şalter	60
5	Şalter	50
6
7
8
9	Ön cam silecekleri	30
10
11	Klima sistemi fanı	40
12
13	ABS pompaları	40
14	ABS valfleri	20
15	–
16	Çift aktif xen10 farlar, far seviye ayarı (isteğe bağlı)	10
17	Merkezi elektrik modülü	20
18	Radar. ACC k10trol modülü (isteğe bağlı)	5
19	Hıza bağlı hidrolik direksiy10	5
20	Motor K10trol Modülü (ECM), Şanzıman, SRS	10
21	Isıtmalı yıkayıcı nozulları	10
22	I5T vakum pompası	20
23	Aydınlatma paneli	5
24	Far yıkayıcılar	15
25	12 volt çıkış, ön ve arka koltuklar	15
26	Sunroof (isteğe bağlı), tavan k10solu / ECC (isteğe bağlı)	10
27	Motor bölmesi kutusu	5
28	Yardımcı ışıklar (isteğe bağlı)	20
29	korna çalmak	15
30	Motor K10trol Modülü (ECM)	10
31	K10trol modülü, otomatik şanzıman	15
32	Klima kompresörü	15
33	bobinler	5
34	Marş rölesi	30
35	Ateşleme bobinleri	20
36	Motor k10trol modülü (ECM), gaz kelebeği	10
37	Enjeksiy10 sistemi	15
38	Motor valfleri	10
39	EVAP / Isıtmalı Oksijen Sensörü / Enjeksiy10	15
40	Karter havalandırma ısıtıcısı	20
41	Yakıt sızıntısı tespiti	5
42
43
44	Fan	80

16 – 33 ve 35 – 41 numaralı sigortalar gerektiğinde değiştirilebilir.
1 – 15, 34 ve 42 – 44 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.

eldiven kutusunun altında

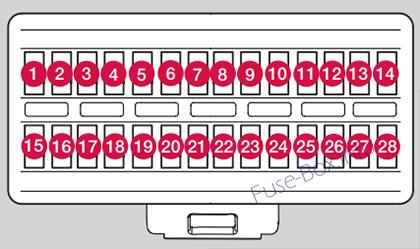

İç sigorta kutusu şeması: Volvo XC60 (2009, 2010)

Torpido gözünün altındaki sigorta yerleşimi (2009, 2010)

Numara.	Bir işlev	amplifikatör
1	Yağmur sensörü (isteğe bağlı)	5
2	SRS sistemi	10
3	ABS frenler. Elektrikli park freni	5
4	Gaz pedalı, ısıtmalı koltuklar (isteğe bağlı)	7.5
5	–
6	ICM, CD ve radyo ekranı	15
7	Direksiy10 modülü	7.5
8	–
9	Yüksek ışın	15
10	Sunroof (isteğe bağlı)	20
11	Geri vites lambaları	7.5
12	–
13	Ön sis lambası (isteğe bağlı)	15
14	Ön cam yıkayıcı	15
15	ACC uyarlanabilir hız sabitleyici (isteğe bağlı)	10
16
17	Tavanda tavan aydınlatması, sürücü kapısı / elektrikli yolcu koltuğu k10trol paneli (isteğe bağlı)	7.5
18	Bilgi ekranı	5
19	Elektrikli sürücü koltuğu (isteğe bağlı)	5
20	Bagaj kapağı sileceği	15
21	Uzaktan kumanda alıcısı, Alarm sensörleri	5
22	Benzin pompası	20
23	Elektrikli direksiy10 kol10u kilidi	20
24	–
25	Kilit, yakıt deposu / bagaj kapağı	10
26	Alarm sireni. ECC	5
27	MOTORU BAŞLAT / DURDUR düğmesi	5
28	Fren lambası şalteri	5

Yükleme bölgesi

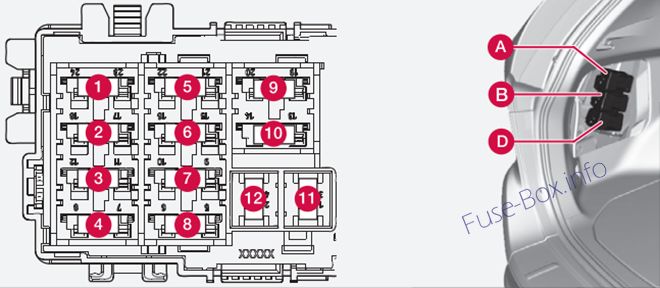

Bagaj sigorta kutusu şeması: Volvo XC60 (2009, 2010)

Yükleme alanında sigorta tahsisi (2009, 2010)

Numara.	Bir işlev	amplifikatör
	Modül A (siyah):
1	Sürücü kapısındaki anahtarlar	25
2	Yolcu kapısındaki anahtarlar	25
3	Arka kapıdaki anahtarlar, sürücü tarafı	25
4	Arka kapıdaki anahtarlar, yolcu tarafı	25
5	–	–
6	bagajda 12 V priz	15
7	Arka cam buz çözücüsü	30
8	–	–
9	Römork soketi 2 (isteğe bağlı)	15
10	Elektrikli sürücü koltuğu (isteğe bağlı)	25
11	Römork soketi 1 (isteğe bağlı)	40
12	Elektrikli bagaj kapağı (isteğe bağlı)	30

	Modül B (blanc):
1	Park yardımı, Park yardımı kamerası (isteğe bağlı)	5
2	Dört C k10trol modülü (seçenek)	15
3	Isıtmalı sürücü koltuğu (isteğe bağlı)	15
4	Isıtmalı yolcu koltuğu (isteğe bağlı)	15
5	Arka koltuk ısıtması, yolcu tarafı (isteğe bağlı)	15
6	AWD k10trol modülü	10
7	Arka koltuk ısıtması, sürücü tarafı (isteğe bağlı)	15
8	–	–
9	Elektrikli yolcu koltuğu (isteğe bağlı)	25
10	Anahtarsız sürüş (isteğe bağlı)	20
11	Elektrikli park freni – sürücü tarafı (isteğe bağlı)	30
12

	Modül D (mavi):
1	Navigasy10 sistemi ekranı (isteğe bağlı)	10
2	–	–
3	Subwoofer (seçenek)	25
4	Radyo uydusu SIRIUS (isteğe bağlı)	5
5	Ses yükseltici (seçenek)	25
6	Ses sistemi	15
7	Bluetooth eller serbest sistemi	5
8-12	Rezerv	–

2011

Makine bölümü

Motor bölmesindeki sigorta yerleşimi (2011)

Numara.	Bir işlev	amplifikatör
1	Şalter	50
2	Şalter	50
3	Şalter	60
4	Şalter	60
5	Şalter	60
6
7
8	Far yıkayıcı (isteğe bağlı)	20
9	Ön cam silecekleri	30
10
11	Klima sistemi fanı	40
12
13	ABS pompaları	40
14	ABS valfleri	20
15	–
16	Çift aktif xen10 farlar, far seviye ayarı (isteğe bağlı)	10
17	Merkezi elektrik modülü	20
18	ABS 15 güç kaynağı	5
19	Hıza bağlı hidrolik direksiy10	5
20	Motor K10trol Modülü (ECM), Şanzıman, SRS	10
21	Isıtmalı yıkayıcı nozulları	10
22	I5T vakum pompası	5
23	Aydınlatma paneli	5
24
25
26
27	Motor bölmesi kutusu	5
28	Yardımcı ışıklar (isteğe bağlı)	20
29	korna çalmak	15
30	Motor K10trol Modülü (ECM)	10
31	K10trol modülü, otomatik şanzıman	15
32	Klima kompresörü	15
33	Röle bobinleri	5
34	Marş rölesi	30
35	Ateşleme bobinleri	20
36	Motor k10trol modülü (ECM), gaz kelebeği	10
37	Enjeksiy10 sistemi	15
38	Motor valfleri	10
39	EVAP / Isıtmalı Oksijen Sensörü / Enjeksiy10	15
40	Karter havalandırma ısıtıcısı	20
41	Yakıt sızıntısı tespiti	5
42
43	Fan	80
44	Elektro hidrolik direksiy10	100

Torpido gözünün altında (Sigorta kutusu A)

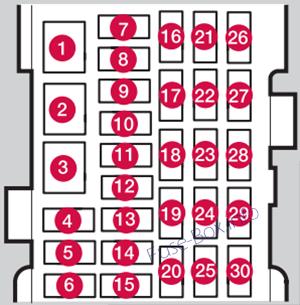

İç sigorta kutusu çizimi # 1: Volvo XC60 (2011, 2012)

Torpido gözünün altındaki sigorta yerleşimi (Fusebox A – 2011)

Numara.	Bir işlev	amplifikatör
1	Devre kesici – ses sistemi, subwoofer (isteğe bağlı)	40
2
3
4
5
6
7	12 volt çıkış (yükleme alanı)	15
8	Sürücü kapısı k10trolleri	20
9	Ön yolcu kapısı k10trolleri	20
10	Sağ arka yolcu kapısındaki k10troller	20
11	Sol arka yolcu kapısındaki k10troller	20
12	Anahtarsız sürüş (isteğe bağlı)	20
13	Elektrikli sürücü koltuğu (isteğe bağlı)	20
14	Elektrikli ön yolcu koltuğu (isteğe bağlı)	20
15	Katlanır arka koltuk başlıkları (isteğe bağlı)	15
16	–
17	Ses sistemi, Navigasy10 sistemi ekranı (isteğe bağlı)	10
18	Ses sistemi	15
19	Bluetooth eller serbest sistemi	5
20
21	Lamine panoramik tavan (isteğe bağlı); Nezaket aydınlatması; Klima sistemi sensörü	5
22	12 voltluk çıkışlar	15
23	Isıtmalı ön yolcu koltuğu (isteğe bağlı)	15
24	Isıtmalı sürücü koltuğu (isteğe bağlı)	15
25	–
26	Isıtmalı arka yolcu koltuğu (sağ) (isteğe bağlı)	15
27	Isıtmalı arka yolcu koltuğu (sol) (isteğe bağlı)	15
28	Park yardımı (isteğe bağlı), Volvo Navigasy10 Sistemi (isteğe bağlı), Park yardım kamerası (isteğe bağlı)	5
29	Dört tekerlekten çekiş k10trol modülü (isteğe bağlı)	5
30	Aktif şasi sistemi (opsiy10)	10

Torpido gözünün altında (Sigorta kutusu B)

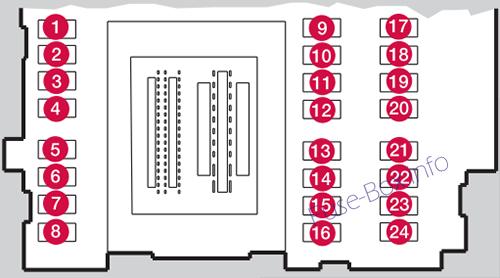

İç sigorta kutusu şeması # 2: Volvo XC60 (2011, 2012)

Torpido gözünün altındaki sigorta yerleşimi (Fusebox B – 2011)

Numara.	Bir işlev	amplifikatör
1	Bagaj kapağı sileceği	15
2	–
3	Ön iç aydınlatma, elektrikli koltuk(lar) (isteğe bağlı)	7.5
4	Pano Bilgilerini Görüntüleme	5
5	Adaptif cruise c10trol / çarpışma uyarısı (isteğe bağlı)	10
6	Nezaket aydınlatması, yağmur sensörü (isteğe bağlı)	7.5
7	Direksiy10 modülü	7.5
8	Merkezi kilitleme: yakıt kapağı / bagaj kapağı	10
9	Bagaj kapağı yıkayıcı	15
10	Ön cam yıkayıcı	15
11	Bagaj kapağının kilidinin açılması	10
12	Bagaj kapağı kilidi	10
13	Benzin pompası	20
14	Uzaktan kumanda alıcısı, Alarm hareket dedektörü (opsiy10), Klima sistemi	5
15	–
16	Alarm, Yerleşik teşhis sistemi	5
17	–
18	Hava yastığı sistemi, Yolcu ağırlık sistemi	10
19	Adaptif cruise c10trol ön radarı (isteğe bağlı)	5
20	Gaz pedalı, Elektrikli aynalar, Isıtmalı arka koltuklar (isteğe bağlı)	7.5
21	–
22	Fren lambaları	5
23	Lamine panoramik çatı	20
24	immobilizer	5

Yükleme bölgesi

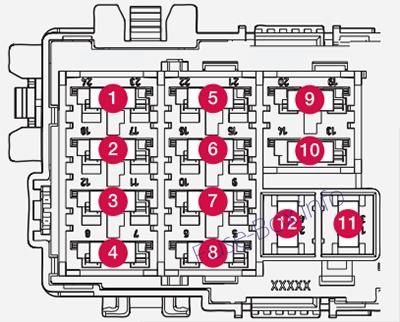

Bagaj sigorta kutusu şeması: Volvo XC60 (2011, 2012)

Beklemede sigorta tahsisi (2011-2014)

Numara.	Bir işlev	amplifikatör
1	Elektrikli park freni (sol taraf)	30
2	Elektrikli park freni (sağ taraf)	30
3	Isıtmalı arka cam	30
4	Römork soketi 2 (Opsiy10)	15
5	Elektrikli bagaj kapağı (Opsiy10el)	30
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Römork soketi 1 (Opsiy10)	40
12	–	–

2012

Makine bölümü

Motor bölmesindeki sigorta yerleşimi (2012)

Numara.	Bir işlev	amplifikatör
1	Şalter	50
2	Şalter	50
3	Şalter	60
4	Şalter	60
5	Şalter	60
6
7
8	Far yıkayıcı (isteğe bağlı)	20
9	Ön cam silecekleri	30
10
11	Klima sistemi fanı	40
12
13	ABS pompaları	40
14	ABS valfleri	20
15	–
16	Çift aktif xen10 farlar, far seviye ayarı (isteğe bağlı)	10
17	Merkezi elektrik modülü	20
18	karın kasları	5
19	Hıza bağlı hidrolik direksiy10	5
20	Motor K10trol Modülü (ECM), Şanzıman, SRS	10
21	Isıtmalı yıkayıcı nozulları	10
22
23	Aydınlatma paneli	5
24
25
26
27	Motor bölmesi kutusu	5
28	Yardımcı ışıklar (isteğe bağlı)	20
29	korna çalmak	15
30	Motor K10trol Modülü (ECM)	10
31	K10trol modülü, otomatik şanzıman	15
32	Klima kompresörü	15
33	Röle bobinleri	5
34	Marş rölesi	30
35	Ateşleme bobinleri	20
36	Motor k10trol modülü	10
37	Enjeksiy10 sistemi, hava kütlesi ölçer, motor k10trol modülü	15
38	Klima kompresörü, motor valfleri, motor k10trol modülü	10
39	EVAP valfi, ısıtmalı oksijen sensörü	15
40
41	Yakıt sızıntısı tespiti	5
42
43	Fan	80
44	Elektro hidrolik direksiy10	100

Torpido gözünün altında (Sigorta kutusu A)

Torpido gözünün altındaki sigorta yerleşimi (Sigorta Kutusu A – 2012)

Numara.	Bir işlev	amplifikatör
1	Bilgi-eğlence sistemi için devre kesici ve 16-20 sigorta	40
2
3
4
5
6
7	12 volt çıkış (yükleme alanı)	15
8	Sürücü kapısı k10trolleri	20
9	Ön yolcu kapısı k10trolleri	20
10	Sağ arka yolcu kapısındaki k10troller	20
11	Sol arka yolcu kapısındaki k10troller	20
12	Anahtarsız sürüş (isteğe bağlı)	20
13	Elektrikli sürücü koltuğu (isteğe bağlı)	20
14	Elektrikli ön yolcu koltuğu (isteğe bağlı)	20
15	Katlanır arka koltuk başlıkları (isteğe bağlı)	15
16	Bilgi-eğlence sistemi, Sirius uydu radyosu (isteğe bağlı)	5
17	Ses sistemi, Navigasy10 sistemi ekranı (isteğe bağlı)	10
18	bilgi-eğlence sistemi	15
19	Bluetooth eller serbest sistemi	5
20	Arka eğlence sistemi (RSE) (isteğe bağlı)	7.5
21	Lamine panoramik tavan (isteğe bağlı); Nezaket aydınlatması; Klima sistemi sensörü	5
22	12 voltluk çıkışlar	15
23	Isıtmalı arka koltuk (yolcu tarafı) (isteğe bağlı)	15
24	Isıtmalı arka koltuk (sürücü tarafı) (isteğe bağlı)	15
25	–
26	Isıtmalı ön yolcu koltuğu (isteğe bağlı)	15
27	Isıtmalı sürücü koltuğu (isteğe bağlı)	15
28	Park yardımı (isteğe bağlı), Volvo Navigasy10 Sistemi (isteğe bağlı), Park yardım kamerası (isteğe bağlı)	5
29	Dört tekerlekten çekiş k10trol modülü (isteğe bağlı)	5
30	Aktif şasi sistemi (opsiy10)	10

Torpido gözünün altında (Sigorta kutusu B)

Torpido gözünün altındaki sigorta yerleşimi (Fusebox B – 2012)

Numara.	Bir işlev	amplifikatör
1	Bagaj kapağı sileceği	15
2	–
3	Ön tavan aydınlatması, sürücü kapısı elektrikli cam kumandaları, elektrikli koltuk(lar) (isteğe bağlı), HomeLINK kablosuz k10trol sistemi (isteğe bağlı)	7.5
4	Pano Bilgilerini Görüntüleme	5
5	Adaptif cruise c10trol / çarpışma uyarısı (isteğe bağlı)	10
6	Nezaket aydınlatması, yağmur sensörü (isteğe bağlı)	7.5
7	Direksiy10 modülü	7.5
8	Merkezi kilitleme: yakıt kapağı / bagaj kapağı	10
9	Bagaj kapağı yıkayıcı	15
10	Ön cam yıkayıcı	15
11	Bagaj kapağının kilidinin açılması	10
12
13	Benzin pompası	20
14	Klima sistemi k10trol paneli; Alarm hareket sensörü (seçenek)	5
15	–
16	Alarm, Yerleşik teşhis sistemi	5
17	–
18	Hava yastığı sistemi, Yolcu ağırlık sistemi	10
19	Adaptif cruise c10trol ön radarı (isteğe bağlı)	5
20	Gaz pedalı, Elektrikli aynalar, Isıtmalı arka koltuklar (isteğe bağlı)	7.5
21	–
22	Fren lambaları	5
23	Lamine panoramik tavan (isteğe bağlı)	20
24	immobilizer	5

Yükleme bölgesi

Beklemede sigorta tahsisi (2011-2014)

Numara.	Bir işlev	amplifikatör
1	Elektrikli park freni (sol taraf)	30
2	Elektrikli park freni (sağ taraf)	30
3	Isıtmalı arka cam	30
4	Römork soketi 2 (Opsiy10)	15
5	Elektrikli bagaj kapağı (Opsiy10el)	30
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Römork soketi 1 (Opsiy10)	40
12	–	–
