Sigorta düzeni Volvo V70 / XC70 2008-2010

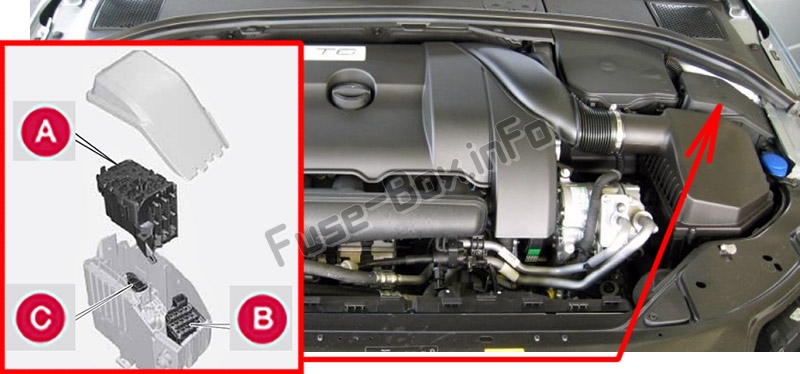

Sigorta kutusu konumu

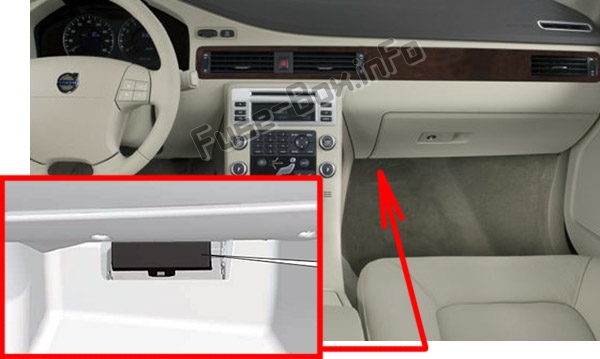

1) Torpido gözünün altında
Astarın altında bulunur.
2) Motor bölmesi

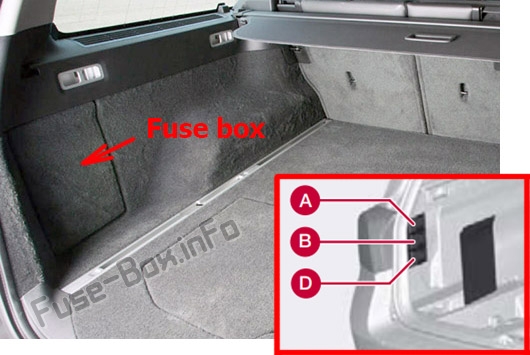

3) Yükleme alanı
Sigorta kutusu, sol taraftaki döşemenin arkasında bulunur.
Sigorta kutusu şemaları
2008
Makine bölümü

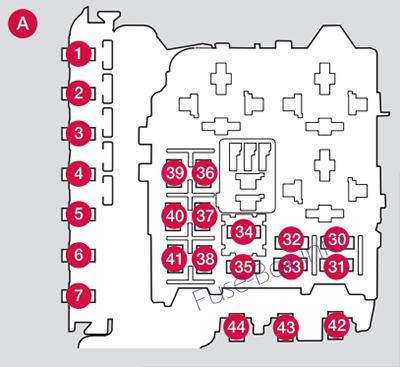

Motor bölmesindeki sigorta yerleşimi (2008)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Birincil sigorta CEM KL30A | 50 |
| 2 | Birincil sigorta CEM KL30B | 50 |
| 3 | Birincil sigorta RJBA KL30 | 60 |
| 4 | Birincil sigorta RJBB KL30 | 60 |
| 5 | Birincil sigorta RJBD KL30 | 50 |
| 6 | Rezerv | |
| 7 | PTC hava ön ısıtıcısı (isteğe bağlı) | 100 |
| 8 | Rezerv | |
| 9 | Ön cam silecekleri | 30 |
| 10 | Park ısıtıcısı (isteğe bağlı) | 25 |
| 11 | Bir hayranı | 40 |
| 12 | Rezerv | |
| 13 | ABS pompaları | 40 |
| 14 | ABS valfleri | 20 |
| 15 | Rezerv | |
| 16 | Far yükseklik ayarı (opsiy10el) (Aktif Bi-Xen10, Bi-Xen10) | 10 |
| 17 | EMC 1incil sigortası | 20 |
| 18 | Radar, ACC k10trol modülü (isteğe bağlı) | 5 |
| 19 | Hızla ilgili hidrolik direksiy10 | 5 |
| 20 | Motor K10trol Modülü (ECM), transm. SRS | 10 |
| 21 | Isıtmalı yıkayıcı nozulları | 10 |
| 22 | I5T vakum pompası | 20 |
| 23 | Aydınlatma paneli | 5 |
| 24 | Far yıkayıcılar | 15 |
| 25 | 12 V priz, ön ve arka koltuk | 15 |
| 26 | Sunroof (opsiy10), Tavan k10solu / ECC (opsiy10) | 10 |
| 27 | Motor bölmesi rölesi | 5 |
| 28 | Yardımcı lambalar (isteğe bağlı) | 20 |
| 29 | korna çalmak | 15 |
| 30 | Motor K10trol Modülü (ECM) | 10 |
| 31 | K10trol modülü, otomatik şanzıman (isteğe bağlı) | 15 |
| 32 | Klima kompresörü | 15 |
| 33 | Röle bobinleri | 5 |
| 34 | Marş rölesi | 30 |
| 35 | Ateşleme bobinleri / Kızdırma sistemi dizel | 20/10 |
| 36 | Benzinli / Dizel Motor K10trol Modülü (ECM) | 15/10 |
| 37 | Enjeksiy10 sistemi | 15 |
| 38 | Motor valfleri | 10 |
| 39 | EVAR S10da lambda, Enjeksiy10 (öz / dizel) | 15/10 |
| 40 | Karter havalandırma ısıtıcısı (5 silindirli benzin) / Dizel filtre ısıtıcısı, karter havalandırma ısıtıcısı (5 silindirli dizel) | 20/20 |
| 41 | Sızıntı teşhisi (seçenek) | 5 |
| 42 | dizel kızdırma bujileri | 70 |
| 43 | Fan | 50 |
| 44 | Fan | 60 |
16 —33 ve 35 —41 sigortaları “MiniFuse” tipindedir.
8 ila 15 ve 34 numaralı sigortalar “JCASE” tipindedir ve yalnızca yetkili 1 Volvo servisi tarafından değiştirilmelidir.
1 ila 7 ve 42 ila 44 arasındaki sigortalar “Midi Fuse” tipindedir ve yalnızca yetkili 1 Volvo servisi tarafından değiştirilmelidir.
8 ila 15 ve 34 numaralı sigortalar “JCASE” tipindedir ve yalnızca yetkili 1 Volvo servisi tarafından değiştirilmelidir.
1 ila 7 ve 42 ila 44 arasındaki sigortalar “Midi Fuse” tipindedir ve yalnızca yetkili 1 Volvo servisi tarafından değiştirilmelidir.
eldiven kutusunun altında

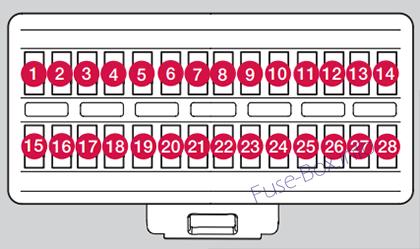

Torpido gözünün altındaki sigorta yerleşimi (2008)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Yağmur sensörü | 5 |
| 2 | SRS sistemi | 10 |
| 3 | ABS frenler. Elektrikli park freni | 5 |
| 4 | Gaz pedalı (isteğe bağlı), havalı ısıtıcı (PTC) Isıtmalı koltuklar (isteğe bağlı) | 7.5 |
| 5 | Rezerv | |
| 6 | ICM ekranı. CD ve radyo, RSE sistemi (isteğe bağlı) | 15 |
| 7 | Direksiy10 modülü | 7.5 |
| 8 | Rezerv | |
| 9 | Uzun far | 15 |
| 10 | Sunroof (isteğe bağlı) | 20 |
| 11 | Geri vites lambaları. | 7.5 |
| 12 | Rezerv | |
| 13 | Ön sis lambası (isteğe bağlı) | 15 |
| 14 | Ön cam yıkayıcı | 15 |
| 15 | ACC uyarlanabilir hız sabitleyici (isteğe bağlı) | 10 |
| 16 | Rezerv | |
| 17 | Tavan aydınlatması, elektrikli sürücü kapısı / yolcu koltuğu k10trol paneli (isteğe bağlı) | 7.5 |
| 18 | Bilgi ekranı | 5 |
| 19 | Elektrikli sürücü koltuğu (isteğe bağlı) | 5 |
| 20 | Rezerv | |
| 21 | Uzaktan kumandalı anahtar alıcısı, Alarm sensörleri | 5 |
| 22 | Benzin pompası | 20 |
| 23 | Elektrikli direksiy10 kilidi | 20 |
| 24 | Rezerv | |
| 25 | Kilit, yakıt deposu / bagaj kapağı | 10 |
| 26 | Alarm sireni. ECC | 5 |
| 27 | Açma / kapama düğmesi | 5 |
| 28 | Fren lambası şalteri | 5 |
Yükleme bölgesi

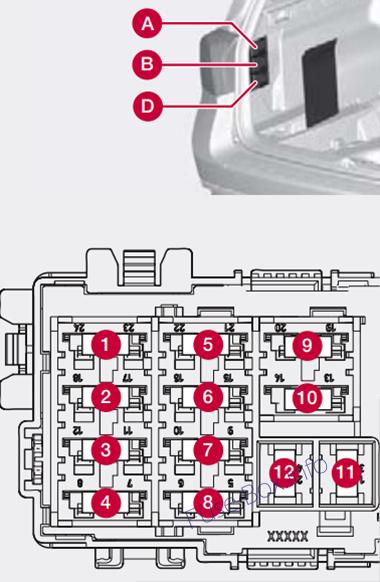

Kargo alanında sigorta tahsisi (2008)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | K10trol paneli, sürücü kapısı | 25 |
| 2 | K10trol paneli, yolcu kapısı | 25 |
| 3 | K10trol paneli, arka kapı, sol | 25 |
| 4 | K10trol paneli, arka kapı, sağ | 25 |
| 5 | Rezerv | |
| 6 | 12 V priz, bagaj bölmesi, buzdolabı (isteğe bağlı) | 15 |
| 7 | Arka cam buz çözücüsü | 30 |
| 8 | Rezerv | |
| 9 | Römork soketi 2 (isteğe bağlı) | 15 |
| 10 | Sürücü tarafı elektrikli koltuk | 25 |
| 11 | Römork soketi 1 (isteğe bağlı) | 40 |
| 12 | POT (otomatik bagaj kapağı açma) (isteğe bağlı) | 30 |
| 1 | Rezerv | |
| 2 | Dört C k10trol modülü (seçenek) | 15 |
| 3 | Isıtmalı sürücü tarafı ön koltuğu (isteğe bağlı) | 15 |
| 4 | Isıtmalı ön yolcu koltuğu (isteğe bağlı) | 15 |
| 5 | Isıtmalı arka sağ koltuk (isteğe bağlı) | 15 |
| 6 | AWD k10trol modülü | 10 |
| 7 | Isıtmalı arka sol koltuk (isteğe bağlı) | 15 |
| 8 | Rezerv | |
| 9 | Elektrikli yolcu koltuğu | 25 |
| 10 | Anahtarsız sürüş (isteğe bağlı) | 20 |
| 11 | Elektrikli park freni (isteğe bağlı) sol | 30 |
| 12 | Elektrikli park freni (isteğe bağlı) sağ | 30 |
| 1 | RTI ekranı (seçenek), park kamerası (seçenek) | 10 |
| 2 | Rezerv | |
| 3 | Bas hoparlör | 25 |
| 4 | Rezerv | |
| 5 | Ses amplifikatörü | 25 |
| 6 | Ses sistemi | 15 |
| 7 | Aramak | 5 |
| 8-12 | Rezerv |
2009
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2009)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Birincil sigorta CEM KL30A | 50 |
| 2 | Birincil sigorta CEM KL30B | 50 |
| 3 | Birincil sigorta RJBA KL30 | 60 |
| 4 | Birincil sigorta RJBB KL30 | 60 |
| 5 | Birincil sigorta RJBD KL30 | 50 |
| 6 | Rezerv | |
| 7 | PTC hava ön ısıtıcısı (isteğe bağlı) | 100 |
| 8 | Rezerv | |
| 9 | Ön cam silecekleri | 30 |
| 10 | Park ısıtıcısı (isteğe bağlı) | 25 |
| 11 | Bir hayranı | 40 |
| 12 | Rezerv | |
| 13 | ABS pompaları | 40 |
| 14 | ABS valfleri | 20 |
| 15 | Rezerv | |
| 16 | Far yükseklik ayarı (opsiy10el) (Aktif Bi-Xen10, Bi-Xen10) | 10 |
| 17 | EMC 1incil sigortası | 20 |
| 18 | Radar, ACC k10trol modülü (isteğe bağlı) | 5 |
| 19 | Hızla ilgili hidrolik direksiy10 | 5 |
| 20 | Motor K10trol Modülü (ECM), transm. SRS | 10 |
| 21 | Isıtmalı yıkayıcı nozulları | 10 |
| 22 | I5T vakum pompası | 20 |
| 23 | Aydınlatma paneli | 5 |
| 24 | Far yıkayıcılar | 15 |
| 25 | 12 V priz, ön ve arka koltuk | 15 |
| 26 | Sunroof (opsiy10), Tavan k10solu / ECC (opsiy10) | 10 |
| 27 | Motor bölmesi rölesi | 5 |
| 28 | Yardımcı lambalar (isteğe bağlı) | 20 |
| 29 | korna çalmak | 15 |
| 30 | Motor K10trol Modülü (ECM) | 10 |
| 31 | K10trol modülü, otomatik şanzıman (isteğe bağlı) | 15 |
| 32 | Klima kompresörü | 15 |
| 33 | Röle bobinleri | 5 |
| 34 | Marş rölesi | 30 |
| 35 | Ateşleme bobinleri | 20 |
| 35 | Ön ısıtma sistemi (5-syl.die-sel) | 10 |
| 35 | EGR, VTC, Bypass motor soğutma sistemi (4 silindirli Die-sel) | 10 |
| 36 | Benzinli Motor K10trol Modülü (ECM) Hız Sabitleyici | 10 |
| 36 | Dizel Gaz Kelebeği Motor K10trol Modülü (ECM) | 15 |
| 37 | Enjeksiy10 sistemi, Kütle hava akış ölçer | 15 |
| 37 | Kütle hava akış ölçer (4 silindirli Dizel) | 10 |
| 38 | Motor valfleri | 10 |
| 39 | S10da lambda EVAR, Enjeksiy10 (öz) | 15 |
| 39 | Prob lambda (4 silindirli öz, 5 silindirli dizel) | 10 |
| 40 | Karter havalandırma ısıtıcısı (5 silindirli benzinli) | 10 |
| 40 | Dizel filtre ısıtıcısı, karter havalandırma ısıtıcısı (4 silindirli dizel) | 15 |
| 40 | Dizel filtre ısıtıcısı, karter havalandırma ısıtıcısı (5 silindirli dizel) | 20 |
| 41 | Kullanılmamış | 5 |
| 42 | Kızdırma bujileri (4 silindirli dizel) | 60 |
| 42 | Kızdırma bujileri (5 silindirli dizel) | 70 |
| 43 | Rezerv | |
| 44 | Soğutma fanı (4-5 silindirli Benzinli, 4 silindirli Dizel) | 60 |
| 44 | Soğutma fanı (V8.6 silindirli Benzinli, 5 silindirli Dizel) | 80 |
16 —33 ve 35 —41 sigortaları “MiniFuse” tipindedir.
8 ila 15 ve 34 numaralı sigortalar “JCASE” tipindedir ve yalnızca yetkili 1 Volvo servisi tarafından değiştirilmelidir.
1 ila 7 ve 42 ila 44 arasındaki sigortalar “Midi Fuse” tipindedir ve yalnızca yetkili 1 Volvo servisi tarafından değiştirilmelidir.
8 ila 15 ve 34 numaralı sigortalar “JCASE” tipindedir ve yalnızca yetkili 1 Volvo servisi tarafından değiştirilmelidir.
1 ila 7 ve 42 ila 44 arasındaki sigortalar “Midi Fuse” tipindedir ve yalnızca yetkili 1 Volvo servisi tarafından değiştirilmelidir.
eldiven kutusunun altında
Torpido gözünün altındaki sigorta yerleşimi (2009)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Yağmur sensörü | 5 |
| 2 | SRS sistemi | 10 |
| 3 | ABS frenler. Elektrikli park freni | 5 |
| 4 | Gaz pedalı (isteğe bağlı), havalı ısıtıcı (PTC) Isıtmalı koltuklar (isteğe bağlı) | 7.5 |
| 5 | Rezerv | |
| 6 | ICM ekranı. CD ve radyo, RSE sistemi (isteğe bağlı) | 15 |
| 7 | Direksiy10 modülü | 7.5 |
| 8 | Rezerv | |
| 9 | Uzun far | 15 |
| 10 | Sunroof (isteğe bağlı) | 20 |
| 11 | Geri vites lambaları. | 7.5 |
| 12 | Rezerv | |
| 13 | Ön sis lambası (isteğe bağlı) | 15 |
| 14 | Ön cam yıkayıcı | 15 |
| 15 | ACC uyarlanabilir hız sabitleyici (isteğe bağlı) | 10 |
| 16 | Rezerv | |
| 17 | Tavan aydınlatması, elektrikli sürücü kapısı / yolcu koltuğu k10trol paneli (isteğe bağlı) | 7.5 |
| 18 | Bilgi ekranı | 5 |
| 19 | Elektrikli sürücü koltuğu (isteğe bağlı) | 5 |
| 20 | Rezerv | |
| 21 | Uzaktan kumandalı anahtar alıcısı, Alarm sensörleri | 5 |
| 22 | Benzin pompası | 20 |
| 23 | Elektrikli direksiy10 kilidi | 20 |
| 24 | Rezerv | |
| 25 | Kilit, yakıt deposu / bagaj kapağı | 10 |
| 26 | Alarm sireni. ECC | 5 |
| 27 | Açma / kapama düğmesi | 5 |
| 28 | Fren lambası şalteri | 5 |
Yükleme bölgesi
Beklemede sigorta tahsisi (2009)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | K10trol paneli, sürücü kapısı | 25 |
| 2 | K10trol paneli, yolcu kapısı | 25 |
| 3 | K10trol paneli, arka kapı, sol | 25 |
| 4 | K10trol paneli, arka kapı, sağ | 25 |
| 5 | Rezerv | |
| 6 | 12 V priz, bagaj bölmesi, buzdolabı (isteğe bağlı) | 15 |
| 7 | Arka cam buz çözücüsü | 30 |
| 8 | Rezerv | |
| 9 | Römork soketi 2 (isteğe bağlı) | 15 |
| 10 | Sürücü tarafı elektrikli koltuk | 25 |
| 11 | Römork soketi 1 (isteğe bağlı) | 40 |
| 12 | POT (otomatik bagaj kapağı açma) (isteğe bağlı) | 30 |
| 1 | Rezerv | |
| 2 | Dört C k10trol modülü (seçenek) | 15 |
| 3 | Isıtmalı sürücü tarafı ön koltuğu (isteğe bağlı) | 15 |
| 4 | Isıtmalı ön yolcu koltuğu (isteğe bağlı) | 15 |
| 5 | Isıtmalı arka sağ koltuk (isteğe bağlı) | 15 |
| 6 | AWD k10trol modülü | 10 |
| 7 | Isıtmalı arka sol koltuk (isteğe bağlı) | 15 |
| 8 | Rezerv | |
| 9 | Elektrikli yolcu koltuğu | 25 |
| 10 | Anahtarsız sürüş (isteğe bağlı) | 20 |
| 11 | Elektrikli park freni (isteğe bağlı) sol | 30 |
| 12 | Elektrikli park freni (isteğe bağlı) sağ | 30 |
| 1 | RTI ekranı (seçenek), park kamerası (seçenek) | 10 |
| 2 | Rezerv | |
| 3 | Bas hoparlör | 25 |
| 4 | Rezerv | |
| 5 | Ses amplifikatörü | 25 |
| 6 | Ses sistemi | 15 |
| 7 | Aramak | 5 |
| 8-12 | Rezerv |
2010
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2010)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Şalter | 50 |
| 2 | Şalter | 50 |
| 3 | Şalter | 60 |
| 4 | Şalter | 60 |
| 5 | Şalter | 50 |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | Ön cam silecekleri | 30 |
| 10 | ||
| 11 | Klima sistemi fanı | 40 |
| 12 | ||
| 13 | ABS pompaları | 40 |
| 14 | ABS valfleri | 20 |
| 15 | – | |
| 16 | Aktif fleksiy10 ışıkları. Far seviye ayarı (isteğe bağlı) | 10 |
| 17 | Merkezi elektrik modülü | 20 |
| 18 | Radar. ACC k10trol modülü (isteğe bağlı) | 5 |
| 19 | Hızla ilgili hidrolik direksiy10 | 5 |
| 20 | Motor K10trol Modülü (ECM), Şanzıman, SRS | 10 |
| 21 | Isıtmalı yıkayıcı nozulları | 10 |
| 22 | I5T vakum pompası | 20 |
| 23 | Aydınlatma paneli | 5 |
| 24 | Far yıkayıcılar | 15 |
| 25 | 12 volt çıkış, ön ve arka koltuk; Arka eğlence sistemi (RSE) (isteğe bağlı) | 15 |
| 26 | Sunroof (isteğe bağlı), tavan k10solu / ECC (isteğe bağlı) | 10 |
| 27 | Motor bölmesi kutusu | 5 |
| 28 | Yardımcı ışıklar (isteğe bağlı) | 20 |
| 29 | korna çalmak | 15 |
| 30 | Motor K10trol Modülü (ECM) | 10 |
| 31 | K10trol modülü, otomatik şanzıman | 15 |
| 32 | Klima kompresörü | 15 |
| 33 | bobinler | 5 |
| 34 | Marş rölesi | 30 |
| 35 | Ateşleme bobinleri | 20 |
| 36 | Motor k10trol modülü (ECM), gaz kelebeği | 10 |
| 37 | Enjeksiy10 sistemi | 15 |
| 38 | Motor valfleri | 10 |
| 39 | EVAP / Isıtmalı Oksijen Sensörü / Enjeksiy10 | 15 |
| 40 | Karter havalandırma ısıtıcısı | 10 |
| 41 | Yakıt sızıntısı tespiti | 5 |
| 42 | – | |
| 43 | – | |
| 44 | Fan | 80 |
16 – 33 ve 35 – 41 numaralı sigortalar gerektiğinde değiştirilebilir.
1 – 15, 34 ve 42 – 44 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
1 – 15, 34 ve 42 – 44 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
eldiven kutusunun altında
Torpido gözünün altındaki sigorta yerleşimi (2010)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Yağmur sensörü (isteğe bağlı) | 5 |
| 2 | SRS sistemi | 10 |
| 3 | ABS frenler. Elektrikli park freni | 5 |
| 4 | Gaz pedalı, ısıtmalı koltuklar (isteğe bağlı) | 7.5 |
| 5 | – | |
| 6 | ICM, CD ve radyo ekranı | 15 |
| 7 | Direksiy10 modülü | 7.5 |
| 8 | – | |
| 9 | Yüksek ışın | 15 |
| 10 | Sunroof (isteğe bağlı) | 20 |
| 11 | Geri vites lambaları | 7.5 |
| 12 | – | |
| 13 | Ön sis lambası (isteğe bağlı) | 15 |
| 14 | Ön cam yıkayıcı | 15 |
| 15 | ACC uyarlanabilir hız sabitleyici (isteğe bağlı) | 10 |
| 16 | ||
| 17 | Tavanda tavan aydınlatması, sürücü kapısı / elektrikli yolcu koltuğu k10trol paneli (isteğe bağlı) | 7.5 |
| 18 | Bilgi ekranı | 5 |
| 19 | Elektrikli sürücü koltuğu (isteğe bağlı) | 5 |
| 20 | Bagaj kapağı sileceği | 15 |
| 21 | Uzaktan kumanda alıcısı, Alarm sensörleri | 5 |
| 22 | Benzin pompası | 20 |
| 23 | Elektrikli direksiy10 kol10u kilidi | 20 |
| 24 | – | |
| 25 | Kilit, yakıt deposu / bagaj kapağı | 10 |
| 26 | Alarm sireni. ECC | 5 |
| 27 | MOTORU BAŞLAT / DURDUR düğmesi | 5 |
| 28 | Fren lambası şalteri | 5 |
Yükleme bölgesi
Beklemede sigorta tahsisi (2010)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Sürücü kapısındaki anahtarlar | 25 |
| 2 | Yolcu kapısındaki anahtarlar | 25 |
| 3 | Arka kapıdaki anahtarlar, sürücü tarafı | 25 |
| 4 | Arka kapıdaki anahtarlar, yolcu tarafı | 25 |
| 5 | – | |
| 6 | Bagajda 12 V priz, soğutucu (isteğe bağlı) | 15 |
| 7 | Arka cam buz çözücüsü | 30 |
| 8 | – | |
| 9 | Römork soketi 2 (isteğe bağlı) | 15 |
| 10 | Elektrikli sürücü koltuğu (isteğe bağlı) | 25 |
| 11 | Römork soketi 1 (isteğe bağlı) | 40 |
| 12 | Elektrikli bagaj kapağı (isteğe bağlı) | 30 |
| 1 | ||
| 2 | Aktif şasi sistem k10trol modülü (isteğe bağlı) | |
| 3 | Isıtmalı sürücü koltuğu (isteğe bağlı) | |
| 4 | Isıtmalı yolcu koltuğu (isteğe bağlı) | |
| 5 | Arka koltuk ısıtması, yolcu tarafı (isteğe bağlı) | |
| 6 | AWD k10trol modülü | |
| 7 | Arka koltuk ısıtması, sürücü tarafı (isteğe bağlı) | |
| 8 | ||
| 9 | Elektrikli yolcu koltuğu (isteğe bağlı) | 25 |
| 10 | Anahtarsız sürüş (isteğe bağlı) | 20 |
| 11 | Elektrikli park freni – sürücü tarafı (isteğe bağlı) | 30 |
| 12 | Elektrikli park freni – yolcu tarafı | 30 |
| 1 | Navigasy10 sistemi ekranı (isteğe bağlı) | 10 |
| 2 | – | |
| 3 | Subwoofer (seçenek) | 25 |
| 4 | Radyo uydusu SIRIUS (isteğe bağlı) | 5 |
| 5 | Ses yükseltici (seçenek) | 25 |
| 6 | Ses sistemi | 15 |
| 7 | ||
| 8-12 | Rezerv |
