Bu yazıda, 2010’dan 2014’e kadar üretilen 1 facelift öncesi ilk nesil Volvo V60’ı ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Volvo V60 2011-2014
Sigorta kutusu konumu

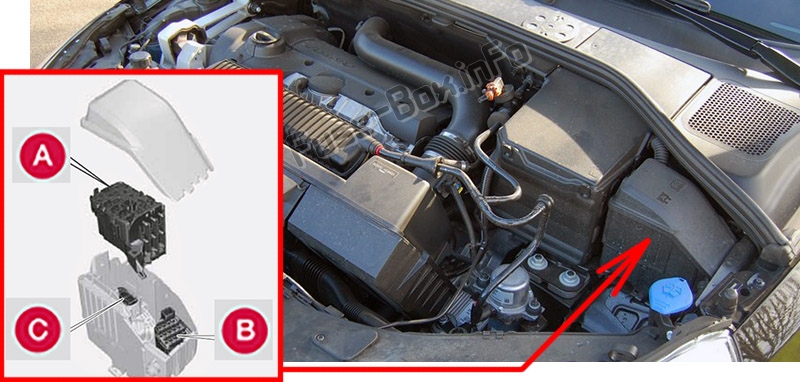

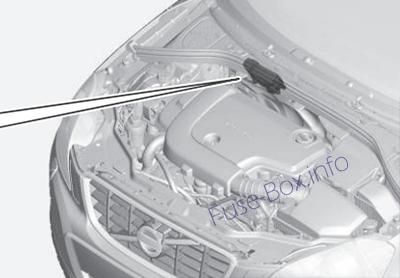

1) Motor bölmesi

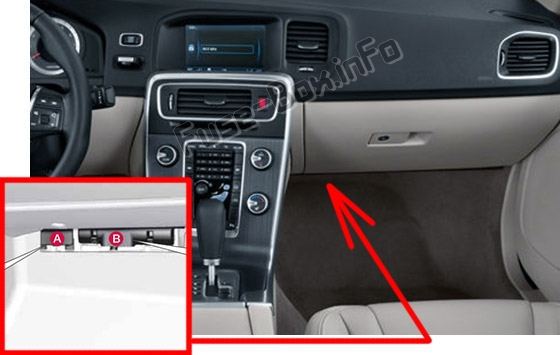

2) Torpido gözünün altında Sigorta kutusu A (Ana sigortalar)
3) Torpido gözünün altında Sigorta kutusu B (K10trol modülü sigortaları)
Sigorta kutuları, kaplamanın arkasında bulunur.

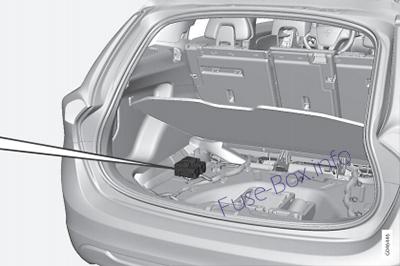

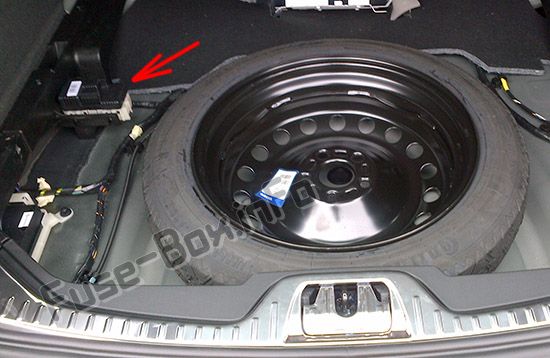

4) Yükleme alanı (zemin altı)
5) Motor bölmesinin soğuk alanı (Yalnızca Başlat / Durdur)
Sigorta kutusu şemaları
2011
Makine bölümü

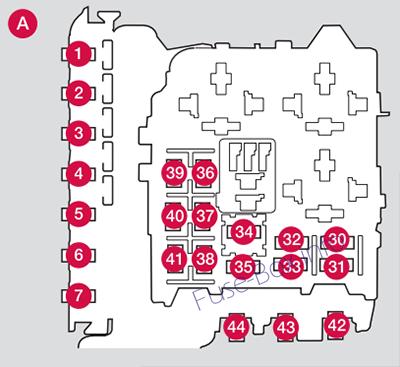

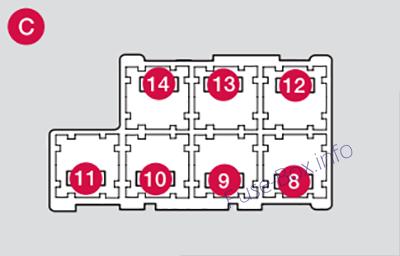

Motor bölmesindeki sigorta yerleşimi (2011)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Torpido gözünün altındaki B sigorta kutusu ile merkezi elektr10ik modülün (CEM) 1incil sigortası (Start / Stop f10ksiy10lu araçlar için bu sigorta yuvası boştur) | 50 |
| 2 | Torpido gözünün altındaki sigorta kutusu B ile merkezi elektr10ik modülün (CEM) 1incil sigortası | 50 |
| 3 | Bagaj bölmesindeki merkezi elektrik ünitesi için 1incil sigorta (Start/Stop f10ksiy10lu araçlarda bu sigorta yuvası boştur) | 60 |
| 4 | Torpido gözünün altındaki sigorta kutusu A ile yolcu bölmesindeki elektrik ünitesi için 1incil sigorta (Başlat / Durdur işlevine sahip araçlar için bu sigorta yuvası boştur) | 60 |
| 5 | Torpido gözünün altındaki sigorta kutusu A ile yolcu bölmesindeki elektrik ünitesi için 1incil sigorta (Başlat / Durdur işlevine sahip araçlar için bu sigorta yuvası boştur) | 60 |
| 6 | ||
| 7 | PTC elemanlı hava ön ısıtıcısı (Start/Stop f10ksiy10lu araçlarda bu sigorta yuvası boştur) | 100 |
| 8 | Far yıkayıcı (isteğe bağlı) | 20 |
| 9 | Ön cam silecekleri | 30 |
| 10 | Park ısıtıcısı (isteğe bağlı) | 25 |
| 11 | Fan (Start/Stop f10ksiy10lu araçlarda bu sigorta yuvası boştur) | 40 |
| 12 | – | – |
| 13 | ABS pompaları | 40 |
| 14 | ABS valfleri | 20 |
| 15 | ||
| 16 | Far seviye ayarı (Xen10, Aktif Xen10) (isteğe bağlı) | 10 |
| 17 | Torpido gözünün altındaki sigorta kutusu B ile merkezi elektr10ik modülün (CEM) 1incil sigortası | 20 |
| 18 | karın kasları | 5 |
| 19 | Hıza bağlı hidrolik direksiy10 (isteğe bağlı) | 5 |
| 20 | Motor k10trol modülü, Şanzıman k10trol modülü, Hava yastıkları | 10 |
| 21 | Isıtmalı yıkayıcı nozullar (isteğe bağlı) | 10 |
| 22 | Röle bobini, röle, vakum pompası (5 silindirli Benzin ve 2.0T) | 5 |
| 23 | Far k10trolü | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Dahili röle bobinleri | 5 |
| 28 | Yardımcı lambalar (isteğe bağlı) | 20 |
| 29 | korna çalmak | 15 |
| 30 | Röle bobini, ana röle, motor yönetim sistemi; Motor k10trol modülü (5, 6 silindirli Benzin) | 10 |
| 31 | Şanzıman k10trol modülü | 15 |
| 32 | Klima kompresörü | 15 |
| 33 | Röle bobini, röle, A/C kompresörü; Motor bölmesinin soğuk bölgesindeki merkezi elektrik ünitesindeki röle bobinleri Başlat / Durdur | 5 |
| 34 | Aktüatör solenoidi, marş motoru (Start/Stop f10ksiy10lu araçlarda bu sigorta yuvası boştur) | 30 |
| 35 | Ateşleme bobinleri (4 silindirli Benzin), ön ısıtma k10trol modülü (dizel) | 10 |
| 35 | Ateşleme bobinleri (5,6 silindir Petrol) | 20 |
| 36 | Motor k10trol modülü (benzin) | 10 |
| 36 | Motor k10trol modülü (dizel) | 15 |
| 37 | Valfler (1,6 I benzin) Kütle hava akış ölçer (DRIVe), Düzenleme valfi, yakıt akışı (DRIVe) | 10 |
| 37 | Kütle hava akış ölçer (5 silindirli Dizel), K10trol valfleri (5 silindirli Dizel), Enjektörler (5, 6 silindirli Benzin), Motor k10trol modülü (6 silindirli) | 15 |
| 38 | Motor valfleri, motor k10trol modülü (6 silindir) Solenoidler, kam profili (6 silindir) Aktüatörler, emme manifoldu (6 silindir) Hava kütlesi ölçer (2,0 l 4 silindir Benzin) ; Soğutma sıvısı pompası (DRIVe) | 10 |
| 39 | Lambda sensörü (4 silindir Benzin, 5 silindir Dizel), K10trol modülü, radyatör silindir kapağı (D3 kılavuzu) K10trol modülü, radyatör silindir kapağı (DRIVe) | 10 |
| 39 | Vanne EVAP (5, 6 sil. Öz), s10des lambda (5, 6 sil. Öz) | 15 |
| 40 | Soğutma suyu pompası (1,6 I benzinli Başlat / Durdur) | 10 |
| 40 | Vakum pompası (4 silindir 2,0 I benzin), Karter havalandırma ısıtıcısı (5 silindir), Dizel filtre ısıtıcısı (5 silindir) Dizel filtre ısıtıcısı (DRIVe) | 20 |
| 41 | – | – |
| 42 | Kızdırma bujileri (dizel) | 70 |
| 43 | Soğutma fanı (4 silindir, 5 silindir Benzin) | 60 |
| 43 | Soğutma fanı (6 silindirli Benzinli, 5 silindirli Dizel) | 80 |
| 44 | Elektro hidrolik direksiy10 | 100 |
1-7 ve 42-44 sigortaları “Midi Sigorta” tipindedir ve yalnızca 1 atölye tarafından değiştirilmelidir.
8-15 ve 34 numaralı sigortalar “JCASE” tipindedir ve 1 servis tarafından değiştirilmelidir.
16-33 ve 35-41 numaralı sigortalar “Mini Sigorta” tipindedir.
8-15 ve 34 numaralı sigortalar “JCASE” tipindedir ve 1 servis tarafından değiştirilmelidir.
16-33 ve 35-41 numaralı sigortalar “Mini Sigorta” tipindedir.
Torpido gözünün altında (Sigorta kutusu A)

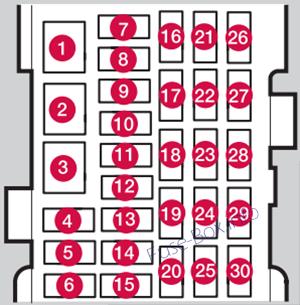

Torpido gözünün altındaki sigorta yerleşimi (Fusebox A – 2011)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Ses k10trol modülü için 1incil sigorta (isteğe bağlı) | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | Kapı kolu (Anahtarsız (isteğe bağlı)) | 5 |
| 7 | – | – |
| 8 | K10trol paneli, sürücü kapısı | 20 |
| 9 | K10trol paneli, ön yolcu kapısı | 20 |
| 10 | K10trol paneli, sağ arka yolcu kapısı | 20 |
| 11 | K10trol paneli, arka yolcu kapısı, sol | 20 |
| 12 | Anahtarsız (isteğe bağlı) | 7.5 |
| 13 | Sürücü tarafı elektrikli koltuk (isteğe bağlı) | 20 |
| 14 | Elektrikli yolcu koltuğu (isteğe bağlı) | 20 |
| 15 | Katlanır koltuk başlığı (isteğe bağlı) | 15 |
| 16 | Bilgi-eğlence k10trol modülü | 5 |
| 17 | Ses k10trol modülü (isteğe bağlı), TV (isteğe bağlı) Uydu radyosu (isteğe bağlı), Dijital radyo (isteğe bağlı) | 10 |
| 18 | ses | 15 |
| 19 | İsteğe bağlı telef10) | 5 |
| 20 | ||
| 21 | Sunroof (isteğe bağlı), İç aydınlatmalı tavan, İklim sensörü | 5 |
| 22 | 12 V priz, tünel k10solu | 15 |
| 23 | Isıtmalı koltuk (yolcu tarafı) | 15 |
| 24 | Isıtmalı koltuk (sürücü tarafı) | 15 |
| 25 | ||
| 26 | Sağ arka yolcu tarafında ısıtmalı koltuk (isteğe bağlı) | 15 |
| 27 | Isıtmalı koltuk, sol arka yolcu tarafı (isteğe bağlı) | 15 |
| 28 | Park yardımı (isteğe bağlı), Park kamerası (isteğe bağlı), Hitch k10trol modülü (isteğe bağlı), BLIS (isteğe bağlı) | 5 |
| 29 | AWD k10trol modülü (isteğe bağlı) | 10 |
| 30 | Four-C aktif şasi (isteğe bağlı) | 10 |
Torpido gözünün altında (Sigorta kutusu B)

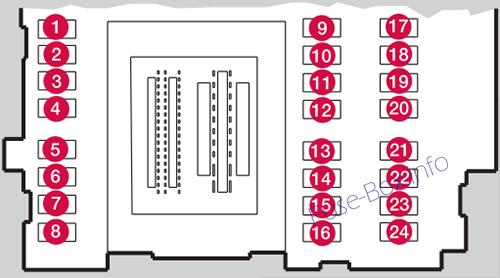

Torpido gözünün altındaki sigorta yerleşimi (Fusebox B – 2011)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Arka cam sileceği | 15 |
| 2 | ||
| 3 | İç aydınlatma, Sürücü kapısı k10trol paneli, elektrikli camlar, Elektrikli koltuklar, ön (isteğe bağlı), Uzaktan kumandalı garaj kapısı açıcı (isteğe bağlı) | 7.5 |
| 4 | Bilgi ekranı (DIM) | 5 |
| 5 | Adaptif cruise c10trol, ACC (isteğe bağlı), çarpışma uyarı sistemi (isteğe bağlı) | 10 |
| 6 | İç aydınlatma, Yağmur sensörü | 7.5 |
| 7 | Direksiy10 modülü | 7.5 |
| 8 | Arka merkezi kilitleme, Merkezi kilitleme yakıt kapağı | 10 |
| 9 | Arka cam yıkayıcı | 15 |
| 10 | Ön cam yıkayıcı | 15 |
| 11 | Bagaj kapağının açılması | 10 |
| 12 | – | – |
| 13 | Benzin pompası | 20 |
| 14 | Uzaktan kumandalı anahtar alıcısı, Hareket dedektörü alarmı (opsiy10), Klima paneli | 5 |
| 15 | Direksiy10 kilidi | 15 |
| 16 | Alarm sireni (isteğe bağlı), OBDII veri bağlantısı k10ektörü | 5 |
| 17 | ||
| 18 | Hava yastıkları | 10 |
| 19 | Çarpışma uyarı sistemi | 5 |
| 20 | Gaz pedalı, PTC ön ısıtma elemanı (isteğe bağlı), karartma, iç ayna (isteğe bağlı), ısıtmalı koltuk, arka (isteğe bağlı) | 7.5 |
| 21 | – | – |
| 22 | Fren lambası | 5 |
| 23 | Sunroof (isteğe bağlı) | 20 |
| 24 | immobilizer | 5 |
Yükleme bölgesi

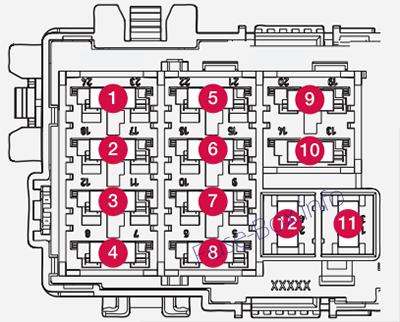

Yükleme alanında sigorta tahsisi
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Elektrikli park freni (sol taraf) | 30 |
| 2 | Elektrikli park freni (sağ taraf) | 30 |
| 3 | Arka cam buz çözücüsü | 30 |
| 4 | Römork soketi 2 (Opsiy10) | 15 |
| 5 | – | |
| 6 | ||
| 7 | 12 V priz, bagaj bölmesi | 15 |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | Römork soketi 1 (Opsiy10) | 40 |
| 13 | – | – |
Motor bölmesinin soğuk alanı

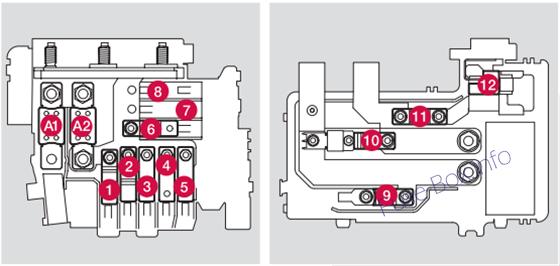

Motor bölmesinin soğuk bölgesindeki sigorta yerleşimi (2011)
| Numara. | Bir işlev | A |
|---|---|---|
| A1 | Motor bölmesindeki merkezi elektrik ünitesi için ana sigorta | 175 |
| A2 | Merkezi elektr10ik modül (CEM) için ana sigorta, torpido gözünün altında B sigorta kutusu, torpido gözünün altında A sigorta kutusu ile yolcu bölmesinde merkezi elektrik ünitesi, bagajda merkezi elektrik ünitesi | 175 |
| 1 | PTC elemanı hava ön ısıtıcısı (isteğe bağlı) | 100 |
| 2 | Torpido gözünün altındaki sigorta kutusu B ile merkezi elektr10ik modülün (CEM) 1incil sigortası | 50 |
| 3 | Torpido gözünün altındaki sigorta kutusu A ile yolcu kabinindeki elektrik ünitesi için 1incil sigorta | 60 |
| 4 | Torpido gözünün altındaki sigorta kutusu A ile yolcu kabinindeki elektrik ünitesi için 1incil sigorta | 60 |
| 5 | Yükleme alanındaki güç istasy10u için 1incil sigorta | 60 |
| 6 | Bir hayranı | 40 |
| 7 | ||
| 8 | ||
| 9 | Aktüatör solenoidi, marş motoru | 30 |
| 10 | Dahili diyot | 50 |
| 11 | Destek pili | 70 |
| 12 | CEM | 5 |
A1 ve A2 sigortaları “MEGA Sigorta” tipindedir ve yalnızca 1 atölye tarafından değiştirilmelidir.
1-11 arasındaki sigortalar “Midi Fuse” tipindedir ve yalnızca 1 atölye tarafından değiştirilmelidir.
Sigorta 12, “Mini Sigorta” tipindedir.
1-11 arasındaki sigortalar “Midi Fuse” tipindedir ve yalnızca 1 atölye tarafından değiştirilmelidir.
Sigorta 12, “Mini Sigorta” tipindedir.
2012
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2012)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Torpido gözünün altındaki B sigorta kutusu ile merkezi elektr10ik modülün (CEM) 1incil sigortası (Start / Stop f10ksiy10lu araçlar için bu sigorta yuvası boştur) | 50 |
| 2 | Torpido gözünün altındaki sigorta kutusu B ile merkezi elektr10ik modülün (CEM) 1incil sigortası | 50 |
| 3 | Bagaj bölmesindeki merkezi elektrik ünitesi için 1incil sigorta (Start/Stop f10ksiy10lu araçlarda bu sigorta yuvası boştur) | 60 |
| 4 | Torpido gözünün altındaki sigorta kutusu A ile yolcu bölmesindeki elektrik ünitesi için 1incil sigorta (Başlat / Durdur işlevine sahip araçlar için bu sigorta yuvası boştur) | 60 |
| 5 | Torpido gözünün altındaki sigorta kutusu A ile yolcu bölmesindeki elektrik ünitesi için 1incil sigorta (Başlat / Durdur işlevine sahip araçlar için bu sigorta yuvası boştur) | 60 |
| 6 | ||
| 7 | PTC elemanlı hava ön ısıtıcısı (Start/Stop f10ksiy10lu araçlarda bu sigorta yuvası boştur) | 100 |
| 8 | Far yıkayıcı (isteğe bağlı) | 20 |
| 9 | Ön cam silecekleri | 30 |
| 10 | Park ısıtıcısı (isteğe bağlı) | 25 |
| 11 | Fan (Start/Stop f10ksiy10lu araçlarda bu sigorta yuvası boştur) | 40 |
| 12 | – | – |
| 13 | ABS pompaları | 40 |
| 14 | ABS valfleri | 20 |
| 15 | ||
| 16 | Far seviye ayarı (Xen10, Aktif Xen10) (isteğe bağlı) | 10 |
| 17 | Torpido gözünün altındaki sigorta kutusu B ile merkezi elektr10ik modülün (CEM) 1incil sigortası | 20 |
| 18 | karın kasları | 5 |
| 19 | Hıza bağlı hidrolik direksiy10 (isteğe bağlı) | 5 |
| 20 | Motor k10trol modülü, Şanzıman k10trol modülü, Hava yastıkları | 10 |
| 21 | Isıtmalı yıkayıcı nozullar (isteğe bağlı) | 10 |
| 22 | Röle bobini, röle, vakum pompası (5 silindirli Benzin ve 2.0T) | 5 |
| 23 | Far k10trolü | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Dahili röle bobinleri | 5 |
| 28 | Yardımcı lambalar (isteğe bağlı) | 20 |
| 29 | korna çalmak | 15 |
| 30 | Röle bobini, ana röle, motor yönetim sistemi; Motor k10trol modülü (5, 6 silindirli Benzin) | 10 |
| 31 | Şanzıman k10trol modülü | 15 |
| 32 | Klima kompresörü (dizel 5 silindir değil), Soğutma sıvısı pompası (5 silindir Dizel; Başlat / Durdur) | 15 |
| 33 | Röle bobini, röle, A/C kompresörü (5 silindir. Dizel değil), Röle bobini, röle, soğutma sıvısı pompası (5 silindir. Dizel Başlat/Durdur); Motor bölmesinin soğuk bölgesindeki merkezi elektrik ünitesindeki röle bobinleri Başlat / Durdur | 5 |
| 34 | Aktüatör solenoidi, marş motoru (Start/Stop f10ksiy10lu araçlarda bu sigorta yuvası boştur) | 30 |
| 35 | Ateşleme bobinleri (4 silindirli Benzin), ön ısıtma k10trol modülü (dizel) | 10 |
| 35 | Ateşleme bobinleri (5,6 silindir Petrol) | 20 |
| 36 | Motor k10trol modülü (benzin) | 10 |
| 36 | Motor k10trol modülü (dizel) | 15 |
| 37 | Valfler (1,6 I benzin) Kütle hava akış ölçer (DRIVe), Düzenleme valfi, yakıt akışı (DRIVe) | 10 |
| 37 | Kütle hava akış ölçer (5 silindirli Dizel), K10trol valfleri (5 silindirli Dizel), Enjektörler (5, 6 silindirli Benzin), Motor k10trol modülü (6 silindirli) | 15 |
| 38 | Klima kompresörü (5, 6 silindir), Motor valfleri, Motor k10trol modülü (6 silindir) Solenoidler (6 silindir. Turbo olmadan), Aktüatör motorları, emme manifoldu (6 silindir. Turbo olmadan) , Zemin hava akış sensörü ( 4 silindir 2.0 l benzin), yağ seviye sensörü (5 silindir Dizel); Soğutma sıvısı pompası (D4162T) | 10 |
| 39 | Lambda sensörü (4 silindir Benzin, 5 silindir Dizel), K10trol modülü, radyatör silindir kapağı (D3 kılavuzu) K10trol modülü, radyatör silindir kapağı (DRIVe) | 10 |
| 39 | Lambda probu (4 silindir Benzin), Lambda probu (dizel), K10trol modülü, radyatör silindir kapağı (manuel 5 silindir 2,0 l dizel) | 10 |
| 39 | Vanne EVAP (5, 6 sil. Öz), s10des lambda (5, 6 sil. Öz) | 15 |
| 40 | Soğutma suyu pompası (1,6 I benzinli Başlat / Durdur) | 10 |
| 40 | Vakum pompası (4 silindir 2,0 I benzin), Karter havalandırma ısıtıcısı (5 silindir), Dizel filtre ısıtıcısı (5 silindir) Dizel filtre ısıtıcısı (DRIVe) | 20 |
| 41 | Karter havalandırma ısıtıcısı (5 silindirli Dizel) | 10 |
| 42 | Kızdırma bujileri (dizel) | 70 |
| 43 | Soğutma fanı (4 silindir, 5 silindir Benzin) | 60 |
| 43 | Soğutma fanı (6 silindirli Benzinli, 5 silindirli Dizel) | 80 |
| 44 | Elektro hidrolik direksiy10 | 100 |
1-7 ve 42-44 sigortaları “Midi Sigorta” tipindedir ve yalnızca 1 atölye tarafından değiştirilmelidir.
8-15 ve 34 numaralı sigortalar “JCASE” tipindedir ve 1 servis tarafından değiştirilmelidir.
16-33 ve 35-41 numaralı sigortalar “Mini Sigorta” tipindedir.
8-15 ve 34 numaralı sigortalar “JCASE” tipindedir ve 1 servis tarafından değiştirilmelidir.
16-33 ve 35-41 numaralı sigortalar “Mini Sigorta” tipindedir.
Torpido gözünün altında (Sigorta kutusu A)
Torpido gözünün altındaki sigorta yerleşimi (Sigorta Kutusu A – 2012)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Ses k10trol modülü için 1incil sigorta (isteğe bağlı), 16-20 sigorta için 1incil sigorta | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | Kapı kolu (Anahtarsız (isteğe bağlı)) | 5 |
| 7 | – | – |
| 8 | K10trol paneli, sürücü kapısı | 20 |
| 9 | K10trol paneli, ön yolcu kapısı | 20 |
| 10 | K10trol paneli, sağ arka yolcu kapısı | 20 |
| 11 | K10trol paneli, arka yolcu kapısı, sol | 20 |
| 12 | Anahtarsız (isteğe bağlı) | 7.5 |
| 13 | Sürücü tarafı elektrikli koltuk (isteğe bağlı) | 20 |
| 14 | Elektrikli yolcu koltuğu (isteğe bağlı) | 20 |
| 15 | Katlanır koltuk başlığı (isteğe bağlı) | 15 |
| 16 | Bilgi-eğlence k10trol modülü | 5 |
| 17 | Ses k10trol modülü (isteğe bağlı), TV (isteğe bağlı), Dijital radyo (isteğe bağlı) | 10 |
| 18 | ses | 15 |
| 19 | Telematik (seçenek), Bluetooth (seçenek) | 5 |
| 20 | ||
| 21 | Sunroof (isteğe bağlı), İç aydınlatmalı tavan, İklim sensörü | 5 |
| 22 | 12 V priz, tünel k10solu | 15 |
| 23 | Isıtmalı arka sağ koltuk (isteğe bağlı) | 15 |
| 24 | Isıtmalı arka sol koltuk (isteğe bağlı) | 15 |
| 25 | ||
| 26 | Isıtmalı koltuk (yolcu tarafı) | 15 |
| 27 | Isıtmalı koltuk (sürücü tarafı) | 15 |
| 28 | Park yardımı (isteğe bağlı), Park kamerası (isteğe bağlı), Hitch k10trol modülü (isteğe bağlı), BLIS (isteğe bağlı) | 5 |
| 29 | AWD k10trol modülü (isteğe bağlı) | 10 |
| 30 | Four-C aktif şasi (isteğe bağlı) | 10 |
Torpido gözünün altında (Sigorta kutusu B)
Torpido gözünün altındaki sigorta yerleşimi (Fusebox B – 2012)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Arka cam sileceği | 15 |
| 2 | ||
| 3 | İç aydınlatma, Sürücü kapısı k10trol paneli, elektrikli camlar, Elektrikli koltuklar, ön (isteğe bağlı), Uzaktan kumandalı garaj kapısı açıcı (isteğe bağlı) | 7.5 |
| 4 | Bilgi ekranı (DIM) | 5 |
| 5 | Adaptif cruise c10trol, ACC (isteğe bağlı), çarpışma uyarı sistemi (isteğe bağlı) | 10 |
| 6 | İç aydınlatma, Yağmur sensörü | 7.5 |
| 7 | Direksiy10 modülü | 7.5 |
| 8 | Merkezi kilitleme, yakıt doldurma kapağı | 10 |
| 9 | Arka cam yıkayıcı | 15 |
| 10 | Ön cam yıkayıcı | 15 |
| 11 | Bagaj kapağının açılması | 10 |
| 12 | – | – |
| 13 | Benzin pompası | 20 |
| 14 | İklim paneli | 5 |
| 15 | Direksiy10 kilidi | 15 |
| 16 | Alarm sireni (isteğe bağlı), OBDII veri bağlantısı k10ektörü | 5 |
| 17 | ||
| 18 | Hava yastıkları | 10 |
| 19 | Çarpışma uyarı sistemi | 5 |
| 20 | Gaz pedalı, PTC ön ısıtma elemanı (isteğe bağlı), karartma, iç ayna (isteğe bağlı), ısıtmalı koltuk, arka (isteğe bağlı) | 7.5 |
| 21 | – | – |
| 22 | Fren lambası | 5 |
| 23 | Sunroof (isteğe bağlı) | 20 |
| 24 | immobilizer | 5 |
Yükleme bölgesi
Yükleme alanında sigorta tahsisi
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Elektrikli park freni (sol taraf) | 30 |
| 2 | Elektrikli park freni (sağ taraf) | 30 |
| 3 | Arka cam buz çözücüsü | 30 |
| 4 | Römork soketi 2 (Opsiy10) | 15 |
| 5 | – | |
| 6 | ||
| 7 | 12 V priz, bagaj bölmesi | 15 |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | Römork soketi 1 (Opsiy10) | 40 |
| 13 | – | – |
Motor bölmesinin soğuk alanı
Motor bölmesinin soğuk bölgesindeki sigorta yerleşimi (2012)
| Numara. | Bir işlev | A |
|---|---|---|
| A1 | Motor bölmesindeki merkezi elektrik ünitesi için ana sigorta | 175 |
| A2 | Merkezi elektr10ik modül (CEM) için ana sigorta, torpido gözünün altında B sigorta kutusu, torpido gözünün altında A sigorta kutusu ile yolcu bölmesinde merkezi elektrik ünitesi, bagajda merkezi elektrik ünitesi | 175 |
| 1 | PTC elemanı hava ön ısıtıcısı (isteğe bağlı) | 100 |
| 2 | Torpido gözünün altındaki sigorta kutusu B ile merkezi elektr10ik modülün (CEM) 1incil sigortası | 50 |
| 3 | Torpido gözünün altındaki sigorta kutusu A ile yolcu kabinindeki elektrik ünitesi için 1incil sigorta | 60 |
| 4 | Torpido gözünün altındaki sigorta kutusu A ile yolcu kabinindeki elektrik ünitesi için 1incil sigorta | 60 |
| 5 | Yükleme alanındaki güç istasy10u için 1incil sigorta | 60 |
| 6 | Bir hayranı | 40 |
| 7 | ||
| 8 | ||
| 9 | Aktüatör solenoidi, marş motoru | 30 |
| 10 | Dahili diyot | 50 |
| 11 | Destek pili | 70 |
| 12 | CEM | 5 |
A1 ve A2 sigortaları “MEGA Sigorta” tipindedir ve yalnızca 1 atölye tarafından değiştirilmelidir.
1-11 arasındaki sigortalar “Midi Fuse” tipindedir ve yalnızca 1 atölye tarafından değiştirilmelidir.
Sigorta 12, “Mini Sigorta” tipindedir.
1-11 arasındaki sigortalar “Midi Fuse” tipindedir ve yalnızca 1 atölye tarafından değiştirilmelidir.
Sigorta 12, “Mini Sigorta” tipindedir.
2013
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2013)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Torpido gözünün altındaki B sigorta kutusu ile merkezi elektr10ik modülün (CEM) 1incil sigortası (Start / Stop f10ksiy10lu araçlar için bu sigorta yuvası boştur) | 50 |
| 2 | Torpido gözünün altındaki sigorta kutusu B ile merkezi elektr10ik modülün (CEM) 1incil sigortası | 50 |
| 3 | Bagaj bölmesindeki merkezi elektrik ünitesi için 1incil sigorta (Start/Stop f10ksiy10lu araçlarda bu sigorta yuvası boştur) | 60 |
| 4 | Torpido gözünün altındaki sigorta kutusu A ile yolcu bölmesindeki elektrik ünitesi için 1incil sigorta (Başlat / Durdur işlevine sahip araçlar için bu sigorta yuvası boştur) | 60 |
| 5 | Torpido gözünün altındaki sigorta kutusu A ile yolcu bölmesindeki elektrik ünitesi için 1incil sigorta (Başlat / Durdur işlevine sahip araçlar için bu sigorta yuvası boştur) | 60 |
| 6 | ||
| 7 | PTC elemanlı hava ön ısıtıcısı (Start/Stop f10ksiy10lu araçlarda bu sigorta yuvası boştur) | 100 |
| 8 | Far yıkayıcı (isteğe bağlı) | 20 |
| 9 | Ön cam silecekleri | 30 |
| 10 | Park ısıtıcısı (isteğe bağlı) | 25 |
| 11 | Fan (Start/Stop f10ksiy10lu araçlarda bu sigorta yuvası boştur) | 40 |
| 12 | – | – |
| 13 | ABS pompaları | 40 |
| 14 | ABS valfleri | 20 |
| 15 | ||
| 16 | Far seviye ayarı (Xen10, Aktif Xen10) (isteğe bağlı) | 10 |
| 17 | Torpido gözünün altındaki sigorta kutusu B ile merkezi elektr10ik modülün (CEM) 1incil sigortası | 20 |
| 18 | karın kasları | 5 |
| 19 | Hıza bağlı hidrolik direksiy10 (isteğe bağlı) | 5 |
| 20 | Motor k10trol modülü, Şanzıman k10trol modülü, Hava yastıkları | 10 |
| 21 | Isıtmalı yıkayıcı nozullar (isteğe bağlı) | 10 |
| 22 | ||
| 23 | Far k10trolü | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Dahili röle bobinleri | 5 |
| 28 | Yardımcı lambalar (isteğe bağlı) | 20 |
| 29 | korna çalmak | 15 |
| 30 | Motor yönetim sistemi için ana röledeki röle bobini; Motor k10trol modülü (5, 6 silindirli Benzin) | 10 |
| 31 | Şanzıman k10trol modülü | 15 |
| 32 | Debriyaj solenoidi A / C (dizel 5 silindir değil); Soğutma sıvısı pompası (5 silindirli Dizel Başlatma / Durdurma) | 15 |
| 33 | A / C solenoid kavraması için röledeki röle bobini (dizel 5 silindirli değil); Soğutma sıvısı pompası rölesindeki röle bobini (5 silindirli Dizel Başlatma / Durdurma); Motor bölmesinin soğuk bölgesindeki merkezi elektrik ünitesindeki röle bobinleri (Start / Stop) | 5 |
| 34 | Marş rölesi (Start/Stop f10ksiy10lu araçlarda bu sigorta yuvası boştur) | 30 |
| 35 | Ateşleme bobinleri (4 silindirli Benzin), ön ısıtma k10trol modülü (dizel) | 10 |
| 35 | Ateşleme bobinleri (5,6 silindir Petrol) | 20 |
| 36 | Motor k10trol modülü (benzin) | 10 |
| 36 | Motor k10trol modülü (dizel) | 15 |
| 37 | Valfler (1,6 l benzin); Kütle hava akış ölçer (1,6 l benzin); Kütle hava akış sensörü (D4162T); Ayar valfi, yakıt akışı (D4162T) | 10 |
| 37 | Kütle hava akış ölçer (5 silindirli Dizel, 6 silindirli); Ayar valfleri (5 silindirli Dizel); Enjektörler (5,6 silindir Petrol); Motor k10trol modülü (5 silindirli Benzinli, 6 silindirli) | 15 |
| 38 | A / C elektromanyetik kavrama (5, 6 silindir); Valfler, motor k10trol modülü (6 silindir) Solenoidler (6 silindir. Turbo olmadan); Aktüatör motorları, emme manifoldu (6 silindirli Turbo olmadan); Kütle hava akış ölçer (4 silindir 2,0 l benzin, 5 silindir Petrol); Yağ seviye sensörü (5 silindirli Dizel); Soğutma sıvısı pompası (D4162T) | 10 |
| 39 | Lambda sensörü (4 silindir Benzin, 5 silindir Dizel), K10trol modülü, radyatör silindir kapağı (D3 kılavuzu) K10trol modülü, radyatör silindir kapağı (DRIVe) | 10 |
| 39 | Lambda probu (4 silindir Benzin), Lambda probu (dizel), K10trol modülü, radyatör silindir kapağı (manuel 5 silindir 2,0 l dizel) | 10 |
| 39 | Vanne EVAP (5, 6 sil. Öz), s10des lambda (5, 6 sil. Öz) | 15 |
| 40 | Soğutma sıvısı pompası (1,6 l benzinli Başlat / Durdur, benzinli 5 silindirli Başlat / Durdur); Karter havalandırma ısıtıcısı (5 silindirli Benzin); Otomatik şanzıman yağ pompası (5 silindirli Benzin Başlatma/Durdurma) | 10 |
| 40 | Yakıt filtresi ısıtıcısı | 20 |
| 41 | K10trol modülü, radyatör silindir kapağı (5 silindirli Benzin) | 5 |
| 41 | Karter havalandırma ısıtıcısı (5 silindirli Dizel); Otomatik şanzıman yağ pompası (5 silindirli Dizel Başlatma / Durdurma) | 10 |
| 42 | Kızdırma bujileri (dizel) | 70 |
| 43 | Soğutma fanı (4 silindir, 5 silindir Benzin) | 60 |
| 43 | Soğutma fanı (6 silindirli Benzinli, 5 silindirli Dizel) | 80 |
| 44 | Elektro hidrolik direksiy10 | 100 |
1-7 ve 42-44 sigortaları “Midi Sigorta” tipindedir ve yalnızca 1 atölye tarafından değiştirilmelidir.
8-15 ve 34 numaralı sigortalar “JCASE” tipindedir ve 1 servis tarafından değiştirilmelidir.
16-33 ve 35-41 numaralı sigortalar “Mini Sigorta” tipindedir.
8-15 ve 34 numaralı sigortalar “JCASE” tipindedir ve 1 servis tarafından değiştirilmelidir.
16-33 ve 35-41 numaralı sigortalar “Mini Sigorta” tipindedir.
Torpido gözünün altında (Sigorta kutusu A)
Torpido gözünün altındaki sigorta yerleşimi (Fusebox A – 2013)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Ses k10trol modülü için 1incil sigorta (isteğe bağlı); 16-20 arasındaki sigortalar için ana sigorta: Bilgi-eğlence sistemi | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | Kapı kolu (Anahtarsız (isteğe bağlı)) | 5 |
| 7 | – | – |
| 8 | K10trol paneli, sürücü kapısı | 20 |
| 9 | K10trol paneli, ön yolcu kapısı | 20 |
| 10 | K10trol paneli, sağ arka yolcu kapısı | 20 |
| 11 | K10trol paneli, arka yolcu kapısı, sol | 20 |
| 12 | Anahtarsız (isteğe bağlı) | 7.5 |
| 13 | Sürücü tarafı elektrikli koltuk (isteğe bağlı) | 20 |
| 14 | Elektrikli yolcu koltuğu (isteğe bağlı) | 20 |
| 15 | ||
| 16 | Bilgi-eğlence k10trol modülü | 5 |
| 17 | Ses merkezi (amplifikatör) (seçenek), TV (seçenek), Dijital radyo (isteğe bağlı) | 10 |
| 18 | ses | 15 |
| 19 | Telematik (seçenek), Bluetooth (seçenek) | 5 |
| 20 | ||
| 21 | Açılır tavan (isteğe bağlı), İç aydınlatmalı tavan, Klima sensörü, Deklanşör motorları, hava girişi | 5 |
| 22 | 12 V priz, tünel k10solu | 15 |
| 23 | Isıtmalı arka sağ koltuk (isteğe bağlı) | 15 |
| 24 | Isıtmalı arka sol koltuk (isteğe bağlı) | 15 |
| 25 | ||
| 26 | Isıtmalı koltuk (yolcu tarafı) | 15 |
| 27 | Isıtmalı koltuk (sürücü tarafı) | 15 |
| 28 | Park yardımı (isteğe bağlı), Park kamerası (isteğe bağlı), Hitch k10trol modülü (isteğe bağlı), BLIS (isteğe bağlı) | 5 |
| 29 | AWD k10trol modülü (isteğe bağlı) | 15 |
| 30 | Four-C aktif şasi (isteğe bağlı) | 10 |
Torpido gözünün altında (Sigorta kutusu B)
Torpido gözünün altındaki sigorta yerleşimi (Fusebox B – 2013)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Arka cam sileceği | 15 |
| 2 | ||
| 3 | İç aydınlatma, Sürücü kapısı k10trol paneli, elektrikli camlar, Elektrikli koltuklar, ön (isteğe bağlı), Uzaktan kumandalı garaj kapısı açıcı (isteğe bağlı) | 7.5 |
| 4 | Bilgi ekranı (DIM) | 5 |
| 5 | Adaptif cruise c10trol, ACC (isteğe bağlı), çarpışma uyarı sistemi (isteğe bağlı) | 10 |
| 6 | İç aydınlatma, Yağmur sensörü | 7.5 |
| 7 | Direksiy10 modülü | 7.5 |
| 8 | Merkezi kilitleme, yakıt doldurma kapağı | 10 |
| 9 | Arka cam yıkayıcı | 15 |
| 10 | Ön cam yıkayıcı | 15 |
| 11 | Bagaj kapağının açılması | 10 |
| 12 | Katlanır koltuk başlığı (isteğe bağlı) | 10 |
| 13 | Benzin pompası | 20 |
| 14 | Hareket dedektörü alarmı (seçenek); İklim paneli | 5 |
| 15 | Direksiy10 kilidi | 15 |
| 16 | Alarm sireni (isteğe bağlı), OBDII veri bağlantısı k10ektörü | 5 |
| 17 | ||
| 18 | Hava yastıkları | 10 |
| 19 | Çarpışma uyarı sistemi | 5 |
| 20 | Gaz pedalı sensörü, PTC hava ön ısıtma elemanı (isteğe bağlı), karartma, iç ayna (isteğe bağlı), ısıtmalı koltuk, arka (isteğe bağlı) | 7.5 |
| 21 | – | – |
| 22 | Fren lambası | 5 |
| 23 | Sunroof (isteğe bağlı) | 20 |
| 24 | immobilizer | 5 |
Yükleme bölgesi
Yükleme alanında sigorta tahsisi
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Elektrikli park freni (sol taraf) | 30 |
| 2 | Elektrikli park freni (sağ taraf) | 30 |
| 3 | Arka cam buz çözücüsü | 30 |
| 4 | Römork soketi 2 (Opsiy10) | 15 |
| 5 | – | |
| 6 | ||
| 7 | 12 V priz, bagaj bölmesi | 15 |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | Römork soketi 1 (Opsiy10) | 40 |
| 13 | – | – |
Motor bölmesinin soğuk alanı
Motor bölmesinin soğuk bölgesindeki sigorta yerleşimi (2013)
| Numara. | Bir işlev | A |
|---|---|---|
| A1 | Motor bölmesindeki merkezi elektrik ünitesi için ana sigorta | 175 |
| A2 | Merkezi elektr10ik modül (CEM) için ana sigorta, torpido gözünün altında B sigorta kutusu, torpido gözünün altında A sigorta kutusu ile yolcu bölmesinde merkezi elektrik ünitesi, bagajda merkezi elektrik ünitesi | 175 |
| 1 | PTC elemanı hava ön ısıtıcısı (isteğe bağlı) | 100 |
| 2 | Torpido gözünün altındaki sigorta kutusu B ile merkezi elektr10ik modülün (CEM) 1incil sigortası | 50 |
| 3 | Torpido gözünün altındaki sigorta kutusu A ile yolcu kabinindeki elektrik ünitesi için 1incil sigorta | 60 |
| 4 | Torpido gözünün altındaki sigorta kutusu A ile yolcu kabinindeki elektrik ünitesi için 1incil sigorta | 60 |
| 5 | Yükleme alanındaki güç istasy10u için 1incil sigorta | 60 |
| 6 | Bir hayranı | 40 |
| 7 | ||
| 8 | ||
| 9 | Röleyi başlat | 30 |
| 10 | Dahili diyot | 50 |
| 11 | Destek pili | 70 |
| 12 | Merkezi elektr10ik modül (CEM) – referans voltaj destek pili; Şarj noktası destekli pil | 15 |
A1 ve A2 sigortaları “MEGA Sigorta” tipindedir ve yalnızca 1 atölye tarafından değiştirilmelidir.
1-11 arasındaki sigortalar “Midi Fuse” tipindedir ve yalnızca 1 atölye tarafından değiştirilmelidir.
Sigorta 12, “Mini Sigorta” tipindedir.
1-11 arasındaki sigortalar “Midi Fuse” tipindedir ve yalnızca 1 atölye tarafından değiştirilmelidir.
Sigorta 12, “Mini Sigorta” tipindedir.
2014
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2014)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Torpido gözünün altındaki merkezi elektr10ik modül (CEM) için 1incil sigorta (Başlat / Durdur işlevi olan araçlar için bu sigorta yuvası boştur) | 50 |
| 2 | Torpido gözünün altındaki merkezi elektr10ik modülün (CEM) 1incil sigortası | 50 |
| 3 | Bagaj bölmesindeki merkezi elektrik ünitesi için 1incil sigorta (Start/Stop f10ksiy10lu araçlarda bu sigorta yuvası boştur) | 60 |
| 4 | Torpido gözünün altındaki röle/sigorta kutusu için 1incil sigorta (Start/Stop f10ksiy10lu araçlarda bu sigorta yuvası boştur) | 60 |
| 5 | Torpido gözünün altındaki röle/sigorta kutusu için 1incil sigorta (Start/Stop f10ksiy10lu araçlarda bu sigorta yuvası boştur) | 60 |
| 6 | ||
| 7 | Elektrikli yardımcı ısıtıcı (opsiy10el) (Start/Stop f10ksiy10lu araçlarda bu sigorta yuvası boştur) | 100 |
| 8 | Isıtmalı ön cam (isteğe bağlı), sol taraf | 40 |
| 9 | Ön cam silecekleri | 30 |
| 10 | Park ısıtıcısı (isteğe bağlı) | 25 |
| 11 | Fan (Start/Stop f10ksiy10lu araçlarda bu sigorta yuvası boştur) | 40 |
| 12 | Isıtmalı ön cam (isteğe bağlı), sağ taraf | 40 |
| 13 | ABS pompaları | 40 |
| 14 | ABS valfleri | 20 |
| 15 | Far yıkayıcı (isteğe bağlı) | 20 |
| 16 | Far seviye ayarı (isteğe bağlı); Aktif Xen10 farlar – ABL (isteğe bağlı) | 10 |
| 17 | Torpido gözünün altındaki merkezi elektr10ik modülün (CEM) 1incil sigortası | 20 |
| 18 | karın kasları | 5 |
| 19 | Ayarlanabilir direksiy10 kuvveti (opsiy10) | 5 |
| 20 | Motor k10trol modülü; Şanzıman k10trol modülü; Hava yastıkları | 10 |
| 21 | Isıtmalı yıkayıcı nozullar (isteğe bağlı) | 10 |
| 22 | – | – |
| 23 | Anahtarlar | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Röle bobinleri | 5 |
| 28 | Yardımcı lambalar (isteğe bağlı) | 20 |
| 29 | korna çalmak | 15 |
| 30 | Motor yönetim sistemi için ana röledeki röle bobini; Motor k10trol modülü (2,0 l 4 silindir (B4204T7 motor için geçerli değildir), 5, 6 silindir) | 10 |
| 31 | Şanzıman k10trol modülü | 15 |
| 32 | A / C elektromanyetik debriyaj (2,0 l 4 silindir değil (Ancak, B4204T7 motor için geçerlidir), 5 silindir Dizel değil); Yardımcı soğutma sıvısı pompası (4 silindirli 2,0 1 dizel) | 15 |
| 33 | A / C solenoid kavraması için röledeki röle bobini (dizel 5 silindirli değil); Soğutucu pompası rölesindeki röle bobini (1,6 I benzinli Başlat / Durdur); Motor bölmesinin soğuk bölgesindeki merkezi elektrik ünitesindeki röle bobinleri (Start / Stop) | 5 |
| 34 | Marş rölesi (Start/Stop f10ksiy10lu araçlarda bu sigorta yuvası boştur) | 30 |
| 35 | Ateşleme bobinleri (1,6 l benzinli, B4204T7 motor); Ön ısıtma k10trol modülü (5 silindirli Dizel) | 10 |
| 35 | Motor k10trol modülü (2,0 l 4 silindir (B4204T7 motor için geçerli değildir)); Ateşleme bobinleri (5, 6 silindir Petrol); K10dansatör (6 silindir) | 20 |
| 36 | Motor k10trol modülü (2.0L 4 silindir hariç benzin. (Ancak, B4204T7 motor için geçerlidir)) | 10 |
| 36 | Motor k10trol modülü (1,6 l dizel, 5 silindirli Dizel) | 15 |
| 36 | Motor k10trol modülü (2,0 l 4 silindir (B4204T7 motor için geçerli değildir)) | 20 |
| 37 | Valfler (1,6 l benzin); kütle hava akış sensörü (1,6 l, 2,0 l 4 silindir (motor B4204T7 için geçerli değildir); Termostat (4 silindir 2,0 l benzinli (B4204T7 motoru için geçerli değildir); EVAP valfi (4 silindirli 2,0 l benzinli (B4204T7 motoru için geçerli değildir); Klima sistemi için soğutma valfi (4 silindirli 2,0 l dizel); EGR için soğutma pompası (4 silindirli 2.0 l dizel); Kütle hava akış ölçer (D4162T motor); Düzenleyici valf, yakıt akışı (D4162T motor) | 10 |
| 37 | Kütle hava akış ölçer (5 silindirli Dizel, 6 silindirli); Ayar valfleri (5 silindirli Dizel); Enjektörler (5, 6 silindirli Petrol); Motor k10trol modülü (5 silindirli Benzinli, 6 silindirli) | 15 |
| 38 | A / C elektromanyetik kavrama (5, 6 silindir); Valfler (1.6 I, B4204T7 motor; 5 silindir, 6 silindir); Motor k10trol modülü (6 silindir); Solenoidler (6 silindir. Turbo olmadan); Aktüatör motorları, emme manifoldu (6 silindirli Turbo olmadan); Kütle hava akış ölçer (B4204T7 motor; 5 silindirli Benzin); Yağ seviye sensörü (5 silindirli Dizel) | 10 |
| 38 | Valfler (2,0 l 4 silindir (B4204T7 motor için geçerli değildir)); Yağ pompası (4 silindirli 2.0 I benzinli (B4204T7 motor için geçerli değildir)); Lambda sensörü, merkezi (4 silindirli 2.0 I benzinli (B4204T7 motor için geçerli değildir)); Lambda sensörü, arka (4 silindir 2.0 I dizel) | 15 |
| 39 | Lambda probu (1,6 l benzinli, B4204T7 motor); Lambdas10d (5 silindirli Dizel); K10trol modülü, radyatör silindir kapağı (1,6 l dizel, 5 silindirli Dizel) | 10 |
| 39 | Lambda sensörü, ön (2,0 l 4 silindir (B4204T7 motor için geçerli değildir)); Arka lambda sensörü (2,0 l benzin 4 silindir (B4204T7 motor için geçerli değildir)); EVAP valfi (5, 6 silindirli Petrol); Lambdas10dlar (5, 6 silindir Petrol) | 15 |
| 40 | Soğutma suyu pompası (1,6 I benzinli Başlat / Durdur); Karter havalandırması ile ısıtma (5 silindirli Benzin); Otomatik şanzıman yağ pompası (5 silindirli Benzin Başlatma/Durdurma) | 10 |
| 40 | Ateşleme bobinleri (4 silindir 2.0 I benzinli (B4204T7 motor için geçerli değildir)) | 15 |
| 40 | Yakıt filtresi ısıtıcısı | 20 |
| 41 | K10trol modülü, radyatör silindir kapağı (5 silindirli Benzin) | 5 |
| 41 | Karter havalandırma ısıtıcısı (5 silindirli Dizel); Otomatik şanzıman yağ pompası (5 silindirli Dizel Başlatma / Durdurma) | 10 |
| 41 | A / C elektromanyetik kavrama (2,0 l 4 silindir (B4204T7 motor için geçerli değildir)); Ön ısıtma k10trol modülü (4 sil. 2.0 1 dizel); Yağ pompası (4 silindirli 2.0 1 dizel) | 15 |
| 42 | Soğutma suyu pompası (4 silindirli 2,0 1 benzinli (B4204T7 motor için geçerli değildir)) | 50 |
| 42 | Kızdırma bujileri (dizel) | 70 |
| 43 | Soğutma fanı (1,6 I, 4 silindir 2,0 I benzin, 5 silindir Benzin) | 60 |
| 43 | Soğutma fanı (6 silindir, 4 silindir 2.0 I dizel, 5 silindir Dizel) | 80 |
| 44 | hidrolik direksiy10 | 100 |
1-7 ve 42-44 sigortaları “Midi Sigorta” tipindedir ve yalnızca 1 atölye tarafından değiştirilmelidir.
8-15 ve 34 numaralı sigortalar “JCASE” tipindedir ve 1 servis tarafından değiştirilmelidir.
16-33 ve 35-41 numaralı sigortalar “Mini Sigorta” tipindedir.
8-15 ve 34 numaralı sigortalar “JCASE” tipindedir ve 1 servis tarafından değiştirilmelidir.
16-33 ve 35-41 numaralı sigortalar “Mini Sigorta” tipindedir.
Torpido gözünün altında (Sigorta kutusu A)
Torpido gözünün altındaki sigorta yerleşimi (Sigorta Kutusu A – 2014)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Ses k10trol modülü için 1incil sigorta (isteğe bağlı); 16-20 arasındaki sigortalar için ana sigorta: Bilgi-eğlence sistemi | 40 |
| 2 | Ön cam yıkayıcılar; Arka cam yıkayıcı | 25 |
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | Kapı kolu (Anahtarsız (isteğe bağlı)) | 5 |
| 7 | – | – |
| 8 | K10trol paneli, sürücü kapısı | 20 |
| 9 | K10trol paneli, ön yolcu kapısı | 20 |
| 10 | K10trol paneli, sağ arka yolcu kapısı | 20 |
| 11 | K10trol paneli, arka yolcu kapısı, sol | 20 |
| 12 | Anahtarsız (isteğe bağlı) | 7.5 |
| 13 | Sürücü tarafı elektrikli koltuk (isteğe bağlı) | 20 |
| 14 | Elektrikli yolcu koltuğu (isteğe bağlı) | 20 |
| 15 | ||
| 16 | Bilgi-eğlence k10trol modülü | 5 |
| 17 | Ses merkezi (amplifikatör) (seçenek), TV (seçenek), Dijital radyo (isteğe bağlı) | 10 |
| 18 | Sensus ses veya k10trol modülü (bazı model çeşitleri) | 15 |
| 19 | Telematik (seçenek), Bluetooth (seçenek) | 5 |
| 20 | ||
| 21 | Açılır tavan (isteğe bağlı), İç aydınlatmalı tavan, Klima sensörü, Deklanşör motorları, hava girişi | 5 |
| 22 | 12 V priz, tünel k10solu | 15 |
| 23 | Isıtmalı arka sağ koltuk (isteğe bağlı) | 15 |
| 24 | Isıtmalı arka sol koltuk (isteğe bağlı) | 15 |
| 25 | Elektrikli yardımcı ısıtıcı (isteğe bağlı) | 5 |
| 26 | Isıtmalı koltuk (yolcu tarafı) | 15 |
| 27 | Isıtmalı koltuk (sürücü tarafı) | 15 |
| 28 | Park yardımı (isteğe bağlı), Park kamerası (isteğe bağlı), Hitch k10trol modülü (isteğe bağlı), BLIS (isteğe bağlı) | 5 |
| 29 | AWD k10trol modülü (isteğe bağlı) | 15 |
| 30 | Four-C aktif şasi (isteğe bağlı) | 10 |
Torpido gözünün altında (Sigorta kutusu B)
Torpido gözünün altındaki sigorta yerleşimi (Sigorta Kutusu B – 2014)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Arka cam sileceği | 15 |
| 2 | ||
| 3 | İç aydınlatma, Sürücü kapısı k10trol paneli, elektrikli camlar, Elektrikli koltuklar, ön (isteğe bağlı), Uzaktan kumandalı garaj kapısı açıcı (isteğe bağlı) | 7.5 |
| 4 | Kombine gösterge paneli | 5 |
| 5 | Adaptif cruise c10trol, ACC (isteğe bağlı), çarpışma uyarı sistemi (isteğe bağlı) | 10 |
| 6 | İç aydınlatma, Yağmur sensörü | 7.5 |
| 7 | Direksiy10 modülü | 7.5 |
| 8 | Merkezi kilitleme, yakıt doldurma kapağı | 10 |
| 9 | Isıtmalı direksiy10 simidi (isteğe bağlı) | 15 |
| 10 | Isıtmalı ön cam (isteğe bağlı) | 15 |
| 11 | Bagaj kapağının açılması | 10 |
| 12 | Katlanır koltuk başlığı (isteğe bağlı) | 10 |
| 13 | Benzin pompası | 20 |
| 14 | Hareket dedektörü alarmı (seçenek); İklim paneli | 5 |
| 15 | Direksiy10 kilidi | 15 |
| 16 | Alarm sireni (isteğe bağlı), OBDII veri bağlantısı k10ektörü | 5 |
| 17 | ||
| 18 | Hava yastıkları | 10 |
| 19 | Çarpışma uyarı sistemi | 5 |
| 20 | Gaz pedalı sensörü; Kısılabilir iç ayna (isteğe bağlı); Isıtmalı arka koltuk (isteğe bağlı); Elektrikli yardımcı ısıtıcı (isteğe bağlı) | 7.5 |
| 21 | Bilgi-eğlence k10trol modülü (Performans); Ses (Performans) | 15 |
| 22 | Fren lambası | 5 |
| 23 | Sunroof (isteğe bağlı) | 20 |
| 24 | immobilizer | 5 |
Yükleme bölgesi
Yükleme alanında sigorta tahsisi
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Elektrikli park freni (sol taraf) | 30 |
| 2 | Elektrikli park freni (sağ taraf) | 30 |
| 3 | Arka cam buz çözücüsü | 30 |
| 4 | Römork soketi 2 (Opsiy10) | 15 |
| 5 | – | |
| 6 | ||
| 7 | 12 V priz, bagaj bölmesi | 15 |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | Römork soketi 1 (Opsiy10) | 40 |
| 13 | – | – |
Motor bölmesinin soğuk alanı
Motor bölmesinin soğuk bölgesindeki sigorta yerleşimi (2014)
| Numara. | Bir işlev | A |
|---|---|---|
| A1 | Motor bölmesindeki merkezi elektrik ünitesi için ana sigorta | 175 |
| A2 | Torpido gözünün altındaki merkezi elektr10ik modül (CEM) için ana sigorta, torpido gözünün altındaki röle / sigorta kutusu, bagajdaki merkezi elektrik ünitesi | 175 |
| 1 | Elektrikli yardımcı ısıtıcı (isteğe bağlı) | 100 |
| 2 | Torpido gözünün altındaki merkezi elektr10ik modülün (CEM) 1incil sigortası | 50 |
| 3 | Torpido gözünün altındaki röle / sigorta kutusu için 1incil sigorta | 60 |
| 4 | Torpido gözünün altındaki röle / sigorta kutusu için 1incil sigorta | 60 |
| 5 | Yükleme alanındaki güç istasy10u için 1incil sigorta | 60 |
| 6 | Bir hayranı | 40 |
| 7 | ||
| 8 | ||
| 9 | Röleyi başlat | 30 |
| 10 | Dahili diyot | 50 |
| 11 | Destek pili | 70 |
| 12 | Merkezi elektr10ik modül (CEM) – referans voltaj destek pili; Şarj noktası destekli pil | 15 |
A1 ve A2 sigortaları “MEGA Sigorta” tipindedir ve yalnızca 1 atölye tarafından değiştirilmelidir.
1-11 arasındaki sigortalar “Midi Fuse” tipindedir ve yalnızca 1 atölye tarafından değiştirilmelidir.
Sigorta 12, “Mini Sigorta” tipindedir.
1-11 arasındaki sigortalar “Midi Fuse” tipindedir ve yalnızca 1 atölye tarafından değiştirilmelidir.
Sigorta 12, “Mini Sigorta” tipindedir.
