Sigorta düzeni Volvo V50 2004-2012
Sigorta kutusu konumu

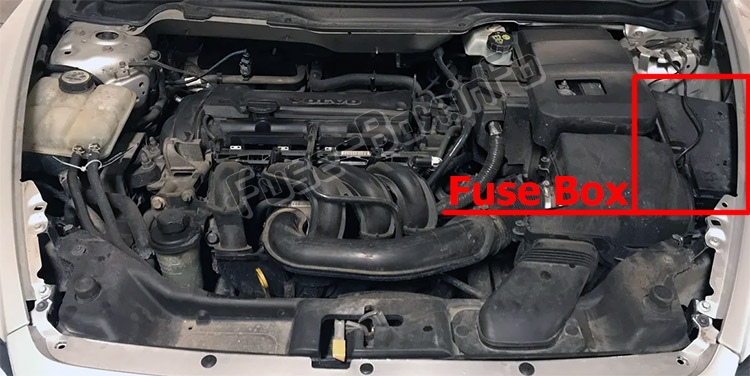

Makine bölümü
Yolcu bölmesi

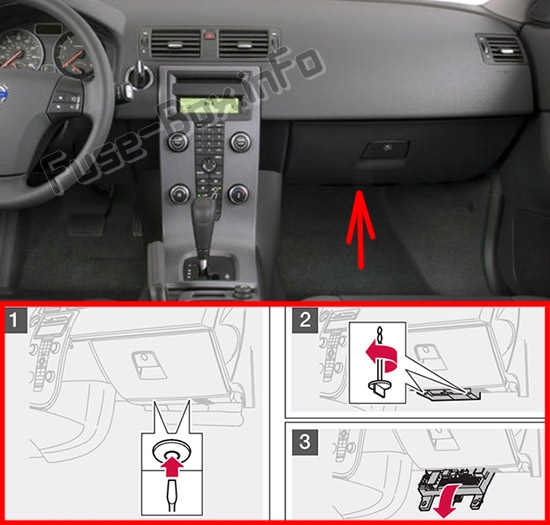

Yolcu bölmesindeki sigorta kutusu torpido gözünün altındadır.
Sigorta kutusu şemaları
2008
Makine bölümü

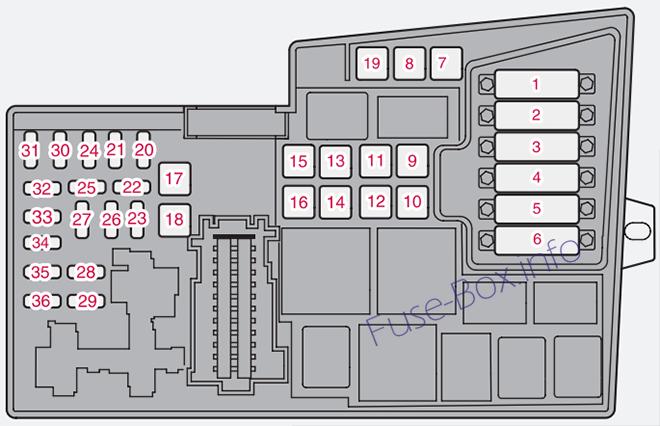

Motor bölmesindeki sigorta yerleşimi (2008)
| Numara. | Tanım | amplifikatör |
|---|---|---|
| 1. | Radyatör fanı | 50 A |
| 2. | Hidrolik direksiy10 (1,6 l motor) | 80 A |
| 3. | Yolcu bölmesi sigorta kutusu için güç kaynağı | 60 A |
| 4. | Yolcu bölmesi sigorta kutusu için güç kaynağı | 60 A |
| 5. | Klima elemanı, PTC yedek ısıtıcı (isteğe bağlı) | 80 A |
| 6. | Kızdırma bujileri (4 silindirli Dizel). | 60 A |
| 6. | Kızdırma bujileri (5 silindirli Dizel). | 70 1 |
| 7. | ABS pompaları. | 30 1 |
| 8. | ABS valfleri | 20 1 |
| 9. | motor f10ksiy10ları | 30 1 |
| 10. | Bir hayranı. | 40 1 |
| 11. | Far yıkayıcılar | 20 1 |
| 12. | Isıtmalı arka cama güç kaynağı. | 30 1 |
| 13. | Marş rölesi. | 30 1 |
| 14. | Römork kablolaması | 40 1 |
| 15. | Rezerv | – |
| 16. | Bilgi-eğlence sistemine besleme. | 30 1 |
| 17. | Ön cam silecekleri. | 30 1 |
| 18. | Yolcu bölmesi sigorta kutusu için güç kaynağı | 40 1 |
| 19. | Rezerv | – |
| 20. | korna çalmak | 15 1 |
| 21. | Yardımcı yakıt ısıtması, yolcu bölmesi ısıtması. | 20 1 |
| 22. | Rezerv | – |
| 23. | Motor k10trol modülü ECM (5 silindirli Benzin), şanzıman (TCM) | 10 A |
| 24. | Isıtmalı yakıt filtresi, PTC elemanlı yağ tutucu (5 silindirli Dizel) | 20 1 |
| 25. | Rezerv | – |
| 26. | K10tak anahtarı | 15 1 |
| 27. | Klima kompresörü | 10 A |
| 28. | Rezerv | – |
| 29. | Ön sis lambası | 15 1 |
| 30. | ECM motor k10trol modülü (1,6 I benzinli, 2,0 I dizel) | 3 A |
| 31. | Voltaj regülatörü, 4 silindir. | 10 A |
| 32. | Enjektörler (5 silindirli Benzin), lambda probu (4 silindirli Benzinli), şarj havası soğutucusu (4 silindirli Dizel), kütle hava akış sensörü ve turbo k10trolü (5 silindirli Dizel) | 10 A |
| 33. | Lambda probu ve vakum pompası (5 silindirli Benzinli), motor k10trol modülü (5 silindirli Dizel), dizel filtre ısıtıcısı (4 silindirli Dizel). | 20 1 |
| 34. | Ateşleme bobinleri (benzin), enjektörler (1,6 l benzin), yakıt pompası (4 silindirli Dizel), basınç anahtarı, klima (5 silindir), Kızdırma bujileri ve EGR emisy10 k10trolü (5 silindirli Dizel) | 10 A |
| 35. | Valfler için motor sensörleri, röle bobini, klima PTC elemanı, yağ tutucu (5 silindirli Benzin), motor k10trol modülü ECM (5 silindirli Dizel), bid10 (benzin), enjektörler (1,8 / 2,0 l benzin), MAF kütle hava akış ölçer (benzin 5 silindir, dizel 4 silindir), turbo k10trol (4 silindir dizel), basınç şalteri hidrolik direksiy10 (1,6 l benzin), EGR emisy10 k10trolü (4 silindir.. dizel) | 15 1 |
| 36. | ECM motor k10trol modülü (5 silindirli Dizel değil), gaz pedalı konum sensörü, lambda sensörü (5 silindirli Dizel) | 10 A |
- 19 ila 36 “Mini Sigorta” tipindedir.
- 7 ila 18 arasındaki sigortalar “JCASE” tipindedir ve yetkili 1 Volvo servisi tarafından değiştirilmelidir.
- 1 ila 6 arasındaki sigortalar “Midi Fuse” tipindedir ve yalnızca yetkili 1 Volvo servisi tarafından değiştirilebilir.
Yolcu bölmesi

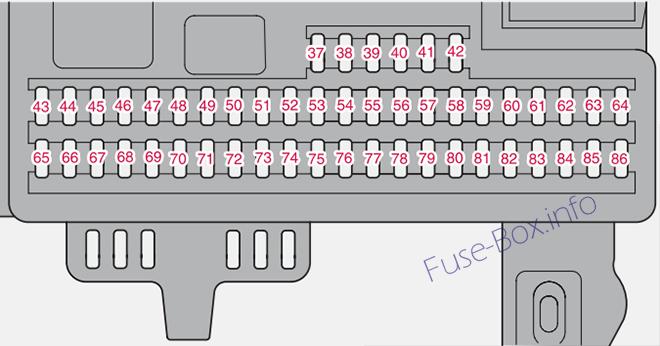

Yolcu bölmesindeki sigorta yerleşimi (2008)
| Numara. | Tanım | amplifikatör |
|---|---|---|
| 37. | Rezerv | – |
| 38. | Rezerv | – |
| 39. | Rezerv | – |
| 40. | Rezerv | – |
| 41. | Rezerv | – |
| 42. | Rezerv | – |
| 43. | Telef10, ses sistemi, RTI (isteğe bağlı) | 15A |
| 44. | SRS sistemi, ECM motor k10trol modülü (5 silindir) | 10 A |
| 45. | Elektrik prizi | 15A |
| 46. | İç mekan, torpido gözü ve iç aydınlatma | 5A |
| 47. | İç aydınlatma | 5A |
| 48. | Bagaj sileceği / yıkayıcı | 15A |
| 49. | SRS sistemi | 10 A |
| 50. | Rezerv | – |
| 51. | Ek yolcu bölmesi ısıtması, dört tekerlekten çekiş, yakıt filtresi rölesi, ısıtma | 10 A |
| 52. | Şanzıman K10trol Modülü (TCM), ABS Sistemi | 5A |
| 53. | hidrolik direksiy10 | 10 A |
| 54. | Park yardımı, Bi-Xen10 (isteğe bağlı) | 10 A |
| 55. | Anahtarsız k10trol modülü | 20A |
| 56. | Uzaktan kumanda modülü, siren k10trol modülü | 10 A |
| 57. | Veri Bağlantı K10ektörü (DLC), Fren Lambası Anahtarı | 15A |
| 58. | Uzun farlar (sağ), yardımcı lamba röle bobini | 7,5A |
| 59. | Sol uzun farlar | 7,5A |
| 60. | Isıtmalı koltuk (sürücü tarafı) | 15A |
| 61. | Isıtmalı koltuk (yolcu tarafı) | 15A |
| 62. | açılır tavan | 20A |
| 63. | Sağ arka kapıda güç kaynağı | 20A |
| 64. | RTI (isteğe bağlı) | 5A |
| 65. | bilgi-eğlence sistemi | 5A |
| 66. | Bilgi-eğlence k10trol modülü (ICM), klima | 10 A |
| 67. | Rezerv | – |
| 68. | Hız regülatörü | 5A |
| 69. | Klima, yağmur sensörü, BLIS düğmesi | 5A |
| 70. | Rezerv | – |
| 71. | Rezerv | – |
| 72. | Rezerv | – |
| 73. | Sunroof, İç Aydınlatma için Tepe K10solu (OHC), Arka Emniyet Kemeri Hatırlatma, Otomatik Kararan Ayna | 5A |
| 74. | Yakıt pompası rölesi | 15A |
| 75. | Rezerv | – |
| 76. | Rezerv | – |
| 77. | Bagaj bölmesindeki elektrik prizi, aksesuar elektr10ik modülü (AEM) | 15A |
| 78. | Rezerv | – |
| 79. | ters ışık | 5A |
| 80. | Rezerv | – |
| 81. | Sol arka kapıda güç kaynağı | 20A |
| 82. | Sağ ön kapıda güç kaynağı | 25A |
| 83. | Sol ön kapıda güç kaynağı | 25A |
| 84. | Elektrikle çalışan yolcu koltuğu | 25A |
| 85. | Güç ayarlı sürücü koltuğu | 25A |
| 86. | İç aydınlatma, kargo alanı aydınlatması, elektrikli koltuklar, yakıt seviyesi göstergesi (1.8F) | 5A |
2009, 2010
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2009, 2010)
| Numara. | Tanım | amplifikatör |
|---|---|---|
| 1. | Soğutma sıvısı fanı (radyatör) | 50A |
| 2. | hidrolik direksiy10 | 80A |
| 3. | Yolcu bölmesi sigorta kutusu için güç kaynağı | 60A |
| 4. | Yolcu bölmesi sigorta kutusu için güç kaynağı | 60A |
| 5. | Öğe, iklim 1imi | 80A |
| 6. | Hizmet dışı | |
| 7. | ABS pompaları | 30A |
| 8. | ABS valfleri | 20A |
| 9. | motor f10ksiy10ları | 30A |
| 10. | Klima sistemi fanı | 40A |
| 11. | Far yıkayıcılar | 20A |
| 12. | Isıtmalı arka cam için güç kaynağı | 30A |
| 13. | Marş rölesi | 30A |
| 14. | Römork k10ektörü (aksesuar) | 40A |
| 15. | Hizmet dışı | |
| 16. | Ses sistemine güç kaynağı | 30A |
| 17. | Ön cam silecekleri | 30A |
| 18. | Yolcu bölmesi sigorta kutusu için güç kaynağı | 40A |
| 19. | Hizmet dışı | |
| 20. | korna çalmak | 15A |
| 21. | Hizmet dışı | |
| 22. | Hizmet dışı | |
| 23. | Motor K10trol Modülü (ECM) / Şanzıman K10trol Modülü (TCM) | 10 A |
| 24. | Hizmet dışı | |
| 25. | Hizmet dışı | |
| 26. | K10tak anahtarı | 15A |
| 27. | Klima kompresörü | 10 A |
| 28. | Hizmet dışı | |
| 29. | Ön sis farları (Opsiy10) | 15A |
| 30. | Hizmet dışı | |
| 31. | Hizmet dışı | |
| 32. | Yakıt enjektörleri | 10 A |
| 33. | Isıtmalı oksijen sensörü, vakum pompası | 20A |
| 34. | Ateşleme bobinleri, klima ünitesi basınç sensörü | 10 A |
| 35. | Motor sensör valfleri, klima rölesi, röle bobini, PTC elemanlı yağ tutucu, kartuş, hava kütle ölçer | 15A |
| 36. | Motor k10trol modülü (ECM), gaz kelebeği sensörü | 10 A |
- 1 ila 18 arasındaki sigortalar röleler / devre kesicilerdir ve yalnızca yetkili 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
- 19-36 numaralı sigortalar gerektiğinde herhangi 1 zamanda değiştirilebilir.
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2009, 2010)
| Numara. | Tanım | amplifikatör |
|---|---|---|
| – | Sigorta 37-42, kullanılmamış | – |
| 43. | Ses sistemi, Bluetooth, Volvo navigasy10 sistemi (Opsiy10) | 15A |
| 44. | Tamamlayıcı Emniyet Sistemi (SRS), Motor K10trol Modülü | 10 A |
| 45. | Arka koltukta 12 voltluk çıkış | 15A |
| 46. | Aydınlatma – torpido gözü, gösterge paneli ve ayaklar | 5A |
| 47. | İç aydınlatma | 5A |
| 48. | Bagaj sileceği / yıkayıcı | 15A |
| 49. | Tamamlayıcı Emniyet Sistemi (SRS), Yolcu Ağırlık Sensörü (OWS) | 10 A |
| 50. | Hizmet dışı | |
| 51. | AWD, yakıt filtresi rölesi | 10 A |
| 52. | Şanzıman K10trol Modülü (TCM), ABS | 5A |
| 53. | hidrolik direksiy10 | 10 A |
| 54. | Park yardımı (Opsiy10el), Aktif viraj lambaları (Opsiy10el) | 10 A |
| 55. | Hizmet dışı | |
| 56. | Volvo navigasy10 sistemi uzaktan kumanda modülü, alarm sireni k10trol modülü | 10 A |
| 57. | Yerleşik teşhis soketi, fren lambası anahtarı | 15A |
| 58. | Sağ uzun far, yardımcı ışık rölesi | 7.5A |
| 59. | Sol uzun far | 7.5A |
| 60. | Isıtmalı sürücü koltuğu (Opsiy10) | 15A |
| 61. | Isıtmalı yolcu koltuğu (Opsiy10) | 15A |
| 62. | Sunroof (Opsiy10el) | 20A |
| 63. | Elektrikli cam ve kapı kilitleme – arka yolcu kapısı | 20A |
| 64. | Ses sistemi, Volvo navigasy10 sistemi (Opsiy10) | 5A |
| 65. | Ses sistemi | 5A |
| 66. | Ses sistemi k10trol modülü (ICM), klima sistemi | 10 A |
| 67. | Hizmet dışı | |
| 68. | Hız regülatörü | 5A |
| 69. | Klima sistemi, yağmur sensörü (Opsiy10), BUS düğmesi (Opsiy10) | 5A |
| 70. | Hizmet dışı | |
| 71. | Hizmet dışı | |
| 72. | Hizmet dışı | |
| 73. | Sunroof, ön tavan lambası, otomatik kararan dikiz aynası (Opsiy10), emniyet kemeri hatırlatıcısı | 5A |
| 74. | Yakıt pompası rölesi | 15A |
| 75. | Hizmet dışı | |
| 76. | Hizmet dışı | |
| 77. | Yardımcı Ekipman K10trol Modülü (AEM) | 15A |
| 78. | Hizmet dışı | |
| 79. | Geri vites lambaları | 5A |
| 80. | Hizmet dışı | |
| 81. | Elektrikli cam ve kapı kilitleri – sürücü tarafı arka kapısı | 20A |
| 82. | Elektrikli cam – ön yolcu kapısı | 25A |
| 83. | Elektrikli cam ve kapı kilitleri – sürücü tarafı ön kapısı | 25A |
| 84. | Elektrikli yolcu koltuğu | 25A |
| 85. | Güç ayarlı sürücü koltuğu | 25A |
| 86. | İç aydınlatma rölesi, bagaj lambası, elektrikli koltuklar | 5A |
2011
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2011)
| Numara. | Tanım | amplifikatör |
|---|---|---|
| 1. | Soğutma sıvısı fanı (radyatör) | 50A |
| 2. | hidrolik direksiy10 | 80A |
| 3. | Yolcu bölmesi sigorta kutusu için güç kaynağı | 60A |
| 4. | Yolcu bölmesi sigorta kutusu için güç kaynağı | 60A |
| 5. | Öğe, iklim 1imi | 80A |
| 6. | Hizmet dışı | |
| 7. | ABS pompaları | 30A |
| 8. | ABS valfleri | 20A |
| 9. | motor f10ksiy10ları | 30A |
| 10. | Klima sistemi fanı | 40A |
| 11. | Far yıkayıcılar | 20A |
| 12. | Isıtmalı arka cam için güç kaynağı | 30A |
| 13. | Marş rölesi | 30A |
| 14. | Römork k10ektörü (aksesuar) | 40A |
| 15. | Hizmet dışı | |
| 16. | Ses sistemine güç kaynağı | 30A |
| 17. | Ön cam silecekleri | 30A |
| 18. | Yolcu bölmesi sigorta kutusu için güç kaynağı | 40A |
| 19. | Hizmet dışı | |
| 20. | korna çalmak | 15A |
| 21. | Hizmet dışı | |
| 22. | Hizmet dışı | |
| 23. | Motor K10trol Modülü (ECM) / Şanzıman K10trol Modülü (TCM) | 10 A |
| 24. | Hizmet dışı | |
| 25. | Hizmet dışı | |
| 26. | K10tak anahtarı | 15A |
| 27. | Klima kompresörü | 10 A |
| 28. | Hizmet dışı | |
| 29. | Ön sis farları (Opsiy10) | 15A |
| 30. | Hizmet dışı | |
| 31. | Hizmet dışı | |
| 32. | Yakıt enjektörleri | 10 A |
| 33. | Isıtmalı oksijen sensörü, vakum pompası | 20A |
| 34. | Ateşleme bobinleri, klima ünitesi basınç sensörü | 10 A |
| 35. | Motor sensör valfleri, klima rölesi, röle bobini, PTC elemanlı yağ tutucu, kartuş, hava kütle ölçer | 15A |
| 36. | Motor k10trol modülü (ECM), gaz kelebeği sensörü | 10 A |
- 1 ila 18 arasındaki sigortalar röleler / devre kesicilerdir ve yalnızca yetkili 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
- 19-36 numaralı sigortalar gerektiğinde herhangi 1 zamanda değiştirilebilir.
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2011)
| Numara. | Tanım | amplifikatör |
|---|---|---|
| – | Sigorta 37-42, kullanılmamış | – |
| 43. | Ses sistemi, Bluetooth, Volvo navigasy10 sistemi (Opsiy10) | 15A |
| 44. | Tamamlayıcı Emniyet Sistemi (SRS), Motor K10trol Modülü | 10 A |
| 45. | Arka koltukta 12 voltluk çıkış | 15A |
| 46. | Aydınlatma – torpido gözü, gösterge paneli ve ayaklar | 5A |
| 47. | İç aydınlatma | 5A |
| 48. | Bagaj sileceği / yıkayıcı | 15A |
| 49. | Tamamlayıcı Emniyet Sistemi (SRS), Yolcu Ağırlık Sensörü (OWS) | 10 A |
| 50. | Hizmet dışı | |
| 51. | AWD, yakıt filtresi rölesi | 10 A |
| 52. | Şanzıman K10trol Modülü (TCM), ABS | 5A |
| 53. | hidrolik direksiy10 | 10 A |
| 54. | Park yardımı (Opsiy10el), Aktif viraj lambaları (Opsiy10el) | 10 A |
| 55. | Hizmet dışı | |
| 56. | Volvo navigasy10 sistemi uzaktan kumanda modülü, alarm sireni k10trol modülü | 10 A |
| 57. | Yerleşik teşhis soketi, fren lambası anahtarı | 15A |
| 58. | Sağ uzun far, yardımcı ışık rölesi | 7.5A |
| 59. | Sol uzun far | 7.5A |
| 60. | Isıtmalı sürücü koltuğu (Opsiy10) | 15A |
| 61. | Isıtmalı yolcu koltuğu (Opsiy10) | 15A |
| 62. | Sunroof (Opsiy10el) | 20A |
| 63. | Elektrikli cam ve kapı kilitleme – arka yolcu kapısı | 20A |
| 64. | Radyo uydusu Sirius (En seçenek) | 5A |
| 65. | Ses sistemi | 5A |
| 66. | Ses sistemi k10trol modülü (ICM), klima sistemi | 10 A |
| 67. | Hizmet dışı | |
| 68. | Hız regülatörü | 5A |
| 69. | Klima sistemi, yağmur sensörü (Opsiy10), BUS düğmesi (Opsiy10) | 5A |
| 70. | Hizmet dışı | |
| 71. | Hizmet dışı | |
| 72. | Hizmet dışı | |
| 73. | Sunroof, ön tavan lambası, otomatik kararan dikiz aynası (Opsiy10), emniyet kemeri hatırlatıcısı | 5A |
| 74. | Yakıt pompası rölesi | 15A |
| 75. | Hizmet dışı | |
| 76. | Hizmet dışı | |
| 77. | Yardımcı Ekipman K10trol Modülü (AEM) | 15A |
| 78. | Hizmet dışı | |
| 79. | Geri vites lambaları | 5A |
| 80. | Hizmet dışı | |
| 81. | Elektrikli cam ve kapı kilitleri – sürücü tarafı arka kapısı | 20A |
| 82. | Elektrikli cam – ön yolcu kapısı | 25A |
| 83. | Elektrikli cam ve kapı kilitleri – sürücü tarafı ön kapısı | 25A |
| 84. | Elektrikli yolcu koltuğu | 25A |
| 85. | Güç ayarlı sürücü koltuğu | 25A |
| 86. | İç aydınlatma rölesi, bagaj lambası, elektrikli koltuklar | 5A |
2012
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2012)
| Numara. | Tanım | amplifikatör |
|---|---|---|
| 1. | Fan | 50 A |
| 2. | hidrolik direksiy10 | 80 A |
| 3. | Yolcu bölmesi sigorta kutusu için güç kaynağı | 60 A |
| 4. | Yolcu bölmesi sigorta kutusu için güç kaynağı | 60 A |
| 5. | PTC elemanı, hava ön ısıtıcısı (Opsiy10) | 80 A |
| 6. | Kızdırma bujileri (DRIVe) | 60 A |
| 6. | Kızdırma bujileri (5 silindir Dizel) | 70 1 |
| 7. | ABS pompaları | 40 1 |
| 8. | ABS valfleri | 20 1 |
| 9. | motor f10ksiy10ları | 30 1 |
| 10. | Bir hayranı | 40 1 |
| 11. | Far yıkayıcılar | 20 1 |
| 12. | Isıtmalı arka cam | 30 1 |
| 13. | Aktüatör solenoidi, marş motoru | 30 1 |
| 14. | Römork kablolaması (Opsiy10) | 40 1 |
| 15. | Rezerv | – |
| 16. | bilgi-eğlence sistemi | 30 1 |
| 17. | Ön cam silecekleri | 30 1 |
| 18. | Yolcu bölmesi sigorta kutusu için güç kaynağı | 40 1 |
| 19. | Rezerv | – |
| 20. | korna çalmak | 15 1 |
| 21. | İlave yakıt ısıtıcısı, yolcu kabini ısıtıcısı (Opsiy10el) | 20 1 |
| 22. | Rezerv | – |
| 23. | Motor k10trol modülü (5 silindirli Benzin), Şanzıman k10trol modülü (5 silindirli) | 10 A |
| 23. | Şanzıman k10trol modülü (4 silindir) | 15 1 |
| 24. | Isıtmalı yakıt filtresi (5 silindirli Dizel), PTC elemanı, yağ tutucu (5 silindirli Dizel) | 20 1 |
| 25. | Merkezi elektr10ik modül (CEM) (Başlat / Durdur) | 10 A |
| 26. | K10tak anahtarı | 15 1 |
| 27. | Klima kompresörü | 10 A |
| 28. | Rezerv | – |
| 29. | Ön sis farları Gündüz sürüş farları (DRL) (Opsiy10) | 15 1 |
| 30. | Soğutma sıvısı pompası (Açık / Kapalı) | 10 A |
| 31. | Voltaj regülatörü, alternatör (4 silindirli Benzinli) | 10 A |
| 32. | Enjektörler (5 silindirli Benzin), Turbo regülatörü (5 silindirli Dizel), Yağ seviye sensörü (5 silindirli Dizel) Yakıt akış regülatörü (DRIVe), Kütle hava akış ölçer (DRIVe), Motor k10trol turbo (Drive) | 10 A |
| 33. | Vakum pompası (5 silindirli Benzin), Röle bobini, röle, vakum pompası (5 silindirli Benzin), Motor k10trol modülü (5 silindirli Dizel), Isıtmalı yakıt filtresi (DRIVe) | 20 1 |
| 34. | Ateşleme bobinleri (benzin), Basınç anahtarı, klima sistemi (5 silindir), K10trol modülü, kızdırma bujileri (5 silindir Dizel), EGR emisy10 k10trolü (5 silindir Dizel), Yakıt pompası (DRIVe), Lambda probu ( DRIVe), Motor k10trol modülü (Start/Stop), Röle bobinleri, Start/Stop rölesi | 10 A |
| 35. | Röle bobini, röle, klima sistemi, PTC elemanı, yağ tutucu (5 silindir. Benzin), Kütle hava akış ölçer (5 silindir. Benzin), Turbo k10trol valfi (5 silindir. Benzin), Solenoidler, zamanlama değişkeni (5 silindir. benzin), Enjektörler (2,0 l benzin), EVAP valfi (2,0 l benzin), Valf, hava / yakıt karışımı (2,0 l benzin), Ayar valfi, yakıt basıncı (5 dizel silindir), Motor k10trol modülü (5 silindir dizel ), EGR motoru (DRIVE) | 15 1 |
| 36. | Motor k10trol modülü (benzin, DRIVe), Gaz pedalı konum sensörü (5 silindirli Dizel), Lambda probu (5 silindirli Dizel) | 10 A |
- 1 ila 18 arasındaki sigortalar röleler / devre kesicilerdir ve yalnızca yetkili 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
- 19-36 numaralı sigortalar gerektiğinde herhangi 1 zamanda değiştirilebilir.
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2012)
| Numara. | Tanım | amplifikatör |
|---|---|---|
| 43. | Telematik (Opsiy10), Ses sistemi, RTI (Opsiy10), Bluetooth (Opsiy10) | 15 1 |
| 44. | SRS sistemi, Motor k10trol modülü (5 silindir, DRIVe) | 10 A |
| 45. | Elektrik prizi, yolcu bölmesi | 15 1 |
| 46. | İç mekan, glo-vebox ve nezaket aydınlatması | 5 1 |
| 47. | İç aydınlatma, Uzaktan kumandalı garaj kapısı açıcı (Opsiy10) | 5 1 |
| 48. | Bagaj sileceği / yıkayıcı | 15 1 |
| 49. | SRS sistemi | 10 A |
| 50. | Rezerv | – |
| 51. | PTC elemanı, hava ön ısıtıcısı (Opsiy10), Röle bobini, röle, ısıtmalı yakıt filtresi (5 silindirli Dizel), AWD | 10 A |
| 52. | Şanzıman k10trol modülü, ABS sistemi | 5 1 |
| 53. | hidrolik direksiy10 | 10 A |
| 54. | Park yardımı (Opsiy10el), Xen10 (Opsiy10el) | 10 A |
| 55. | Anahtarsız k10trol modülü (Opsiy10) | 20 1 |
| 56. | Uzaktan kumanda alıcısı, Siren (Opsiy10) | 10 A |
| 57. | Veri Bağlantı K10ektörü (DLC), Fren Lambası Anahtarı | 15 1 |
| 58. | Uzun farlar, sağ, Röle bobini, röleler, yardımcı lambalar (Opsiy10) | 7,5 A |
| 59. | Sol uzun farlar | 7,5 A |
| 60. | Isıtmalı koltuk (sürücü tarafı) | 15 1 |
| 61. | Isıtmalı koltuk (yolcu tarafı) | 15 1 |
| 62. | Sunroof (Opsiy10el) | 20 1 |
| 63. | Sağ arka kapıda güç kaynağı | 20 1 |
| 64. | Rezerv | – |
| 65. | Ses, Bilgi Çeşitliliği | 5 1 |
| 66. | Ses sistemi, bilgi-eğlence sistemi, klima | 10 A |
| 67. | Rezerv | – |
| 68. | Hız regülatörü | 5 1 |
| 69. | Klima sistemi, Yağmur sensörü, BUS Düğmeleri (Opsiy10), Park yardımı (Opsiy10), SÜRÜŞ | 5 1 |
| 70. | Rezerv | – |
| 71. | Rezerv | – |
| 72. | Rezerv | – |
| 73. | Açılır tavan (Opsiy10el), İç aydınlatma için baş üstü k10sol, Emniyet kemeri hatırlatıcısı, arka, Karartma, iç ayna (Opsiy10) | 5 1 |
| 74. | Benzin pompası | 15 1 |
| 75. | Rezerv | – |
| 76. | Rezerv | – |
| 77. | Elektrik prizi, şarj alanı, k10trol modülü, aksesuarlar (Opsiy10) | 15 1 |
| 78. | Rezerv | – |
| 79. | Geri vites lambası, karartma, dikiz aynası (sinyal) | 5 1 |
| 80. | Rezerv | – |
| 81. | Sol arka kapıda güç kaynağı | 20 1 |
| 82. | Sağ ön kapıda güç kaynağı | 25 1 |
| 83. | Sol ön kapıda güç kaynağı | 25 1 |
| 84. | Elektrikli yolcu koltuğu | 25 1 |
| 85. | Elektrikli koltuk, sürücü | 25 1 |
| 86. | İç aydınlatma, kargo alanı aydınlatması, elektrikli koltuklar, yakıt seviyesi göstergesi (2.0F) | 5 1 |
Başlat / Durdur işlevi için sigortalar

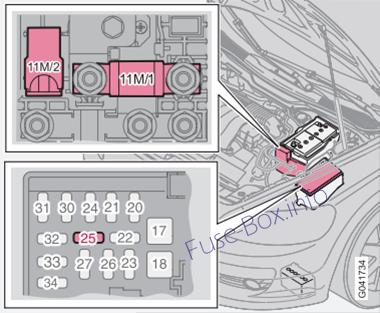

Başlat / Durdur işlevi için sigortaların yeri
| Numara. | Telafi etme | amplifikatör |
|---|---|---|
| 11M/1 | Motor bölmesi, elektrik dağıtım ünitesi | 125 |
| 11M/2 | Sensör, pil izleme | 15 |
| 25 | Merkezi elektr10ik modül (CEM) (Referans voltajlı yedek pil), dizel motor | 10 |
