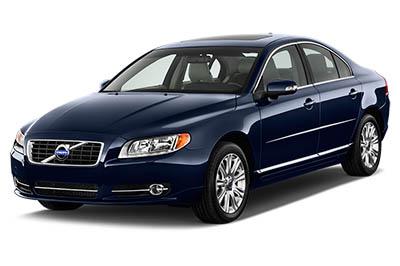

Bu yazıda, 2011’den 2016’ya kadar üretilen facelift’ten s10ra ikinci nesil Volvo S80’i ele alıyoruz. Burada
Sigorta düzeni Volvo S80 2011-2016
Sigorta kutusu konumu

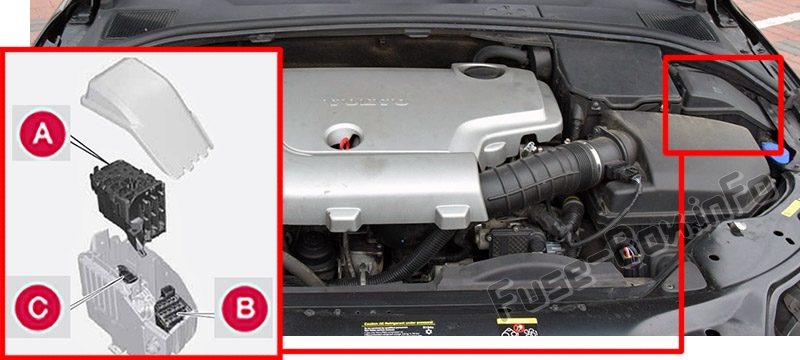

1) Motor bölmesi

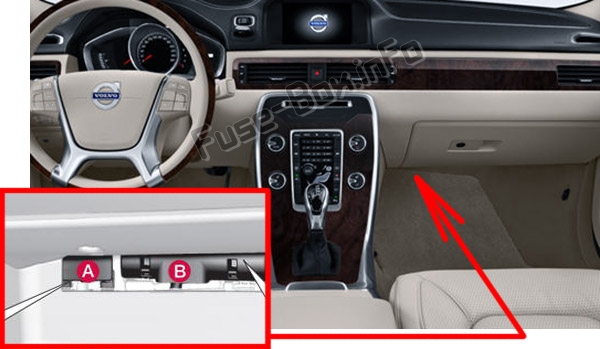

2) Torpido gözünün altında Sigorta kutusu A (Ana sigortalar)
3) Torpido gözünün altında Sigorta kutusu B (K10trol modülü sigortaları)
Sigorta kutuları, kaplamanın arkasında bulunur.

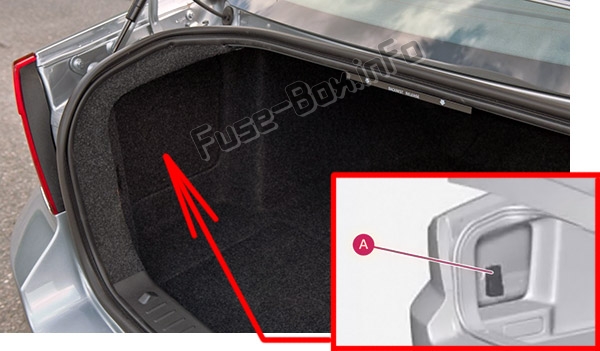

4) gövde
Bagajın sol tarafında döşemenin arkasında bulunur.

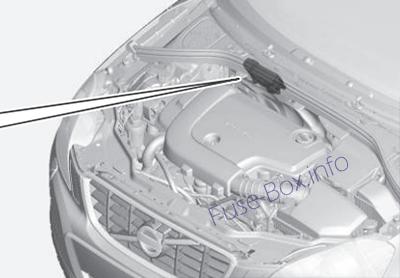

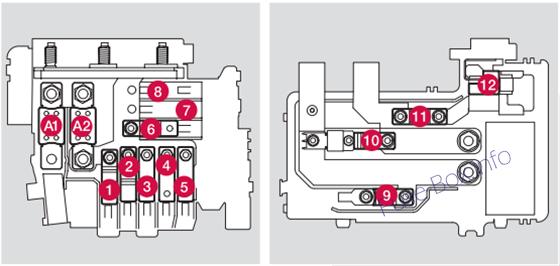

5) Motor bölmesinin soğuk alanı (Yalnızca Başlat / Durdur)
Sigorta kutusu şemaları
2011
Makine bölümü

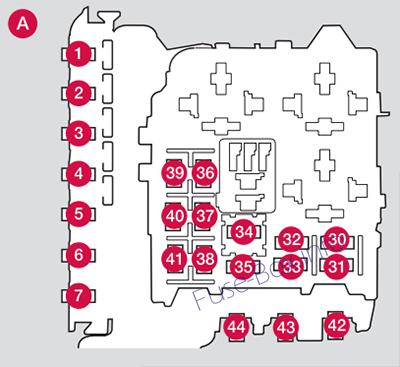

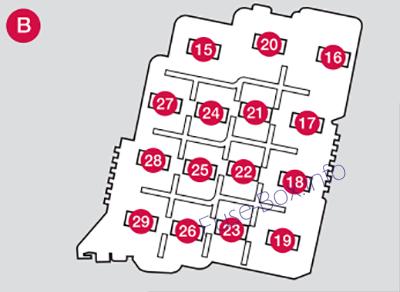

Motor bölmesindeki sigorta yerleşimi (2011)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Şalter | 50 |
| 2 | Şalter | 50 |
| 3 | Şalter | 60 |
| 4 | Şalter | 60 |
| 5 | Şalter | 60 |
| 6 | ||
| 7 | ||
| 8 | Far yıkayıcı (isteğe bağlı) | 20 |
| 9 | Ön cam silecekleri | 30 |
| 10 | ||
| 11 | Klima sistemi fanı | 40 |
| 12 | ||
| 13 | ABS pompaları | 40 |
| 14 | ABS valfleri | 20 |
| 15 | – | |
| 16 | Aktif esnek farlar – far seviye ayarı (isteğe bağlı) | 10 |
| 17 | Merkezi elektrik modülü | 20 |
| 18 | ABS 15 güç kaynağı | 5 |
| 19 | Hızın 1 f10ksiy10u olarak direksiy10 kuvveti (opsiy10) | 5 |
| 20 | Motor K10trol Modülü (ECM), Şanzıman, SRS | 10 |
| 21 | Isıtmalı yıkayıcı nozullar (isteğe bağlı) | 10 |
| 22 | I5T vakum pompası | 5 |
| 23 | Aydınlatma paneli | 5 |
| 24 | – | |
| 25 | – | |
| 26 | – | |
| 27 | Röle – motor bölmesi ünitesi | 5 |
| 28 | Yardımcı ışıklar (isteğe bağlı) | 20 |
| 29 | korna çalmak | 15 |
| 30 | Motor K10trol Modülü (ECM) | 10 |
| 31 | K10trol modülü – otomatik şanzıman | 15 |
| 32 | Klima kompresörü | 15 |
| 33 | Bobin rölesi | 5 |
| 34 | Marş rölesi | 30 |
| 35 | Ateşleme bobinleri | 20 |
| 36 | Motor k10trol modülü (ECM), gaz kelebeği | 10 |
| 37 | Enjeksiy10 sistemi, Hava kütlesi ölçer (ECM) | 15 |
| 38 | Motor valfleri | 10 |
| 39 | EVAP / ısıtmalı oksijen sensörü / yakıt enjeksiy10u | 15 |
| 40 | – | |
| 41 | Yakıt sızıntısı tespiti | 5 |
| 42 | – | |
| 43 | Fan | 80 |
| 44 | Elektro hidrolik direksiy10 | 100 |
16 – 33 ve 35 – 41 numaralı sigortalar gerektiğinde değiştirilebilir.
1 – 15, 34 ve 42 – 44 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
1 – 15, 34 ve 42 – 44 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
Torpido gözünün altında (Sigorta kutusu A)

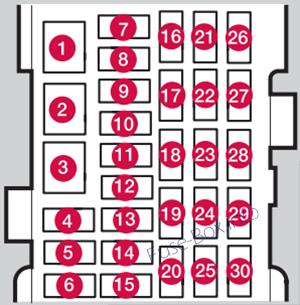

Torpido gözünün altındaki sigorta yerleşimi (Fusebox A – 2011)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Devre kesici – ses sistemi, subwoofer (isteğe bağlı) | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | 12 volt çıkış (gövde) | 15 |
| 8 | Sürücü kapısı k10trolleri | 20 |
| 9 | Ön yolcu kapısı k10trolleri | 20 |
| 10 | Sağ arka yolcu kapısındaki k10troller | 20 |
| 11 | Sol arka yolcu kapısındaki k10troller | 20 |
| 12 | Anahtarsız sürüş (isteğe bağlı) | 20 |
| 13 | Elektrikli sürücü koltuğu (isteğe bağlı) | 20 |
| 14 | Elektrikli ön yolcu koltuğu (isteğe bağlı) | 20 |
| 15 | Katlanır arka koltuk başlıkları | 15 |
| 16 | – | |
| 17 | Ses sistemi, Navigasy10 sistemi ekranı (isteğe bağlı) | 10 |
| 18 | Ses sistemi | 15 |
| 19 | Bluetooth eller serbest sistemi | 5 |
| 20 | – | |
| 21 | Elektrikli açılır tavan (isteğe bağlı), iç aydınlatma, klima sensörü | 5 |
| 22 | 12 voltluk çıkışlar | 15 |
| 23 | Isıtmalı ön yolcu koltuğu (isteğe bağlı) | 15 |
| 24 | Isıtmalı sürücü koltuğu (isteğe bağlı) | 15 |
| 25 | Elektrikli güneş perdesi (isteğe bağlı), Yalnızca S80 Executive: Ön koltuk masajı ve kol dayama aydınlatması, buzdolabı (isteğe bağlı) | 10 |
| 26 | Isıtmalı arka yolcu koltuğu (sağ) (isteğe bağlı) | 15 |
| 27 | Isıtmalı arka yolcu koltuğu (sol) (isteğe bağlı) | 15 |
| 28 | Park yardımı (isteğe bağlı), Volvo Navigasy10 Sistemi (isteğe bağlı), Park yardım kamerası (isteğe bağlı) | 5 |
| 29 | Dört tekerlekten çekiş k10trol modülü (isteğe bağlı) | 5 |
| 30 | Aktif şasi sistemi (opsiy10) | 10 |
Torpido gözünün altında (Sigorta kutusu B)

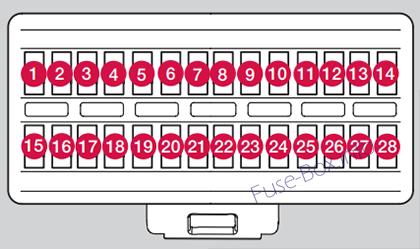

Torpido gözünün altındaki sigorta yerleşimi (Fusebox B – 2011)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | Ön iç aydınlatma, elektrikli koltuk(lar) (isteğe bağlı) | 7.5 |
| 4 | Pano Bilgilerini Görüntüleme | 5 |
| 5 | Adaptif cruise c10trol / çarpışma uyarısı (isteğe bağlı) | 10 |
| 6 | Nezaket aydınlatması, yağmur sensörü (isteğe bağlı) | 7.5 |
| 7 | Direksiy10 modülü | 7.5 |
| 8 | Arka merkezi kilitleme ve yakıt doldurma kapağı | 10 |
| 9 | Yıkayıcılar | 15 |
| 10 | Ön cam yıkayıcı | 15 |
| 11 | Bagajın kilidinin açılması | 10 |
| 12 | güvenli kilit | 10 |
| 13 | Benzin pompası | 20 |
| 14 | Uzaktan kumanda alıcısı, Alarm, Klima sistemi | 5 |
| 15 | Direksiy10 kilidi | 15 |
| 16 | Alarm, Yerleşik teşhis sistemi | 5 |
| 17 | ||
| 18 | Hava yastığı sistemi, Yolcu ağırlık sistemi | 10 |
| 19 | Adaptif cruise c10trol ön radarı (isteğe bağlı) | 5 |
| 20 | Gaz pedalı, elektrikli aynalar, ısıtmalı arka koltuklar (isteğe bağlı) | 7.5 |
| 21 | Ses sistemi, CD ve radyo | 15 |
| 22 | Fren lambaları | 5 |
| 23 | Elektrikli açılır tavan (isteğe bağlı) | 20 |
| 24 | immobilizer | 5 |

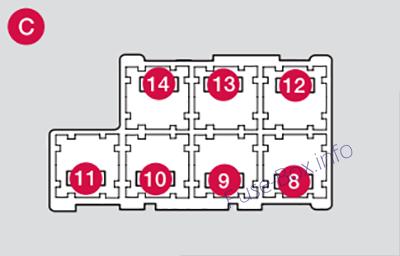

Gösterge panelinin en sağ kenarındaki sigorta (yalnızca S80 Executive)
Yükleme bölgesi

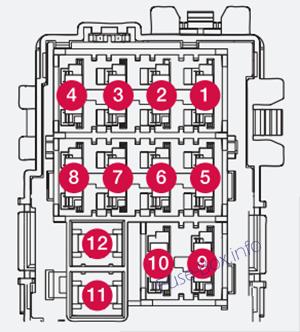

Yükleme alanında sigorta tahsisi
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Elektrikli park freni (sol taraf) | 30 |
| 2 | Elektrikli park freni (sağ taraf) | 30 |
| 3 | Isıtmalı arka cam | 30 |
| 4 | Römork soketi 2 (isteğe bağlı) | 15 |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Römork soketi 1 (isteğe bağlı) | 40 |
| 12 | – | – |
2012
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2012)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Şalter | 50 |
| 2 | Şalter | 50 |
| 3 | Şalter | 60 |
| 4 | Şalter | 60 |
| 5 | Şalter | 60 |
| 6 | ||
| 7 | ||
| 8 | Far yıkayıcı (isteğe bağlı) | 20 |
| 9 | Ön cam silecekleri | 30 |
| 10 | ||
| 11 | Klima sistemi fanı | 40 |
| 12 | ||
| 13 | ABS pompaları | 40 |
| 14 | ABS valfleri | 20 |
| 15 | – | |
| 16 | Aktif esnek farlar – far seviye ayarı (isteğe bağlı) | 10 |
| 17 | Merkezi elektrik modülü | 20 |
| 18 | karın kasları | 5 |
| 19 | Hızın 1 f10ksiy10u olarak direksiy10 kuvveti (opsiy10) | 5 |
| 20 | Motor K10trol Modülü (ECM), Şanzıman, SRS | 10 |
| 21 | Isıtmalı yıkayıcı nozullar (isteğe bağlı) | 10 |
| 22 | ||
| 23 | Aydınlatma paneli | 5 |
| 24 | – | |
| 25 | – | |
| 26 | – | |
| 27 | Röle – motor bölmesi ünitesi | 5 |
| 28 | Yardımcı ışıklar (isteğe bağlı) | 20 |
| 29 | korna çalmak | 15 |
| 30 | Motor K10trol Modülü (ECM) | 10 |
| 31 | K10trol modülü – otomatik şanzıman | 15 |
| 32 | Klima kompresörü | 15 |
| 33 | Bobin rölesi | 5 |
| 34 | Marş rölesi | 30 |
| 35 | Ateşleme bobinleri | 20 |
| 36 | Motor k10trol modülü (ECM), gaz kelebeği | 10 |
| 37 | Enjeksiy10 sistemi, kütle hava akış ölçer, motor k10trol modülü |
15 |
| 38 | Klima kompresörü, motor valfleri, motor k10trol modülü | 10 |
| 39 | EVAP / ısıtmalı oksijen sensörü / yakıt enjeksiy10u | 15 |
| 40 | – | |
| 41 | Yakıt sızıntısı tespiti | 5 |
| 42 | – | |
| 43 | Fan | 80 |
| 44 | Elektro hidrolik direksiy10 | 100 |
16 – 33 ve 35 – 41 numaralı sigortalar gerektiğinde değiştirilebilir.
1 – 15, 34 ve 42 – 44 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
1 – 15, 34 ve 42 – 44 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
Torpido gözünün altında (Sigorta kutusu A)
Torpido gözünün altındaki sigorta yerleşimi (Sigorta Kutusu A – 2012)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Bilgi-eğlence sistemi için devre kesici ve 16-20 sigorta | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | 12 volt çıkış (gövde) | 15 |
| 8 | Sürücü kapısı k10trolleri | 20 |
| 9 | Ön yolcu kapısı k10trolleri | 20 |
| 10 | Sağ arka yolcu kapısındaki k10troller | 20 |
| 11 | Sol arka yolcu kapısındaki k10troller | 20 |
| 12 | Anahtarsız sürüş (isteğe bağlı) | 20 |
| 13 | Elektrikli sürücü koltuğu (isteğe bağlı) | 20 |
| 14 | Elektrikli ön yolcu koltuğu (isteğe bağlı) | 20 |
| 15 | Katlanır arka koltuk başlıkları | 15 |
| 16 | Bilgi-eğlence k10trol modülü | 5 |
| 17 | Bilgi-eğlence sistemi, Sirius uydu radyosu (isteğe bağlı) |
10 |
| 18 | bilgi-eğlence sistemi | 15 |
| 19 | Bluetooth eller serbest sistemi | 5 |
| 20 | Arka eğlence sistemi (RSE) (isteğe bağlı) | 7.5 |
| 21 | Elektrikli açılır tavan (isteğe bağlı), iç aydınlatma, klima sensörü | 5 |
| 22 | 12 voltluk çıkışlar | 15 |
| 23 | Isıtmalı arka koltuk ( yolcu tarafı) (isteğe bağlı) |
15 |
| 24 | Isıtmalı arka koltuk ( sürücü tarafı) (isteğe bağlı) |
15 |
| 25 | ||
| 26 | Isıtmalı ön yolcu koltuğu (isteğe bağlı) | 15 |
| 27 | Isıtmalı sürücü koltuğu (isteğe bağlı) | 15 |
| 28 | Park yardımı (isteğe bağlı), Volvo Navigasy10 Sistemi (isteğe bağlı), Park yardım kamerası (isteğe bağlı) | 5 |
| 29 | Dört tekerlekten çekiş k10trol modülü (isteğe bağlı) | 5 |
| 30 | Aktif şasi sistemi (opsiy10) | 10 |
Torpido gözünün altında (Sigorta kutusu B)

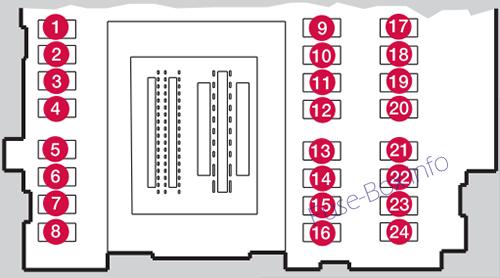

Torpido gözünün altındaki sigorta yerleşimi (Fusebox B – 2012)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | Ön tavan aydınlatması, sürücü kapısı elektrikli cam k10trolleri, elektrikli koltuk(lar) (isteğe bağlı), HomeLINK® kablosuz k10trol sistemi (isteğe bağlı) | 7.5 |
| 4 | Pano Bilgilerini Görüntüleme | 5 |
| 5 | Adaptif cruise c10trol / çarpışma uyarısı (isteğe bağlı) | 10 |
| 6 | Nezaket aydınlatması, yağmur sensörü (isteğe bağlı) | 7.5 |
| 7 | Direksiy10 modülü | 7.5 |
| 8 | Merkezi kilitleme: yakıt doldurma kapağı | 10 |
| 9 | ||
| 10 | Ön cam yıkayıcı | 15 |
| 11 | Açık sandık | 10 |
| 12 | ||
| 13 | Benzin pompası | 20 |
| 14 | Klima sistemi k10trol paneli | 5 |
| 15 | ||
| 16 | Alarm, Yerleşik teşhis sistemi | 5 |
| 17 | ||
| 18 | Hava yastığı sistemi, Yolcu ağırlık sistemi | 10 |
| 19 | Çarpışma uyarı sistemi (isteğe bağlı) | 5 |
| 20 | Gaz pedalı, elektrikli aynalar, ısıtmalı arka koltuklar (isteğe bağlı) | 7.5 |
| 21 | ||
| 22 | Fren lambaları | 5 |
| 23 | Elektrikli açılır tavan (isteğe bağlı) | 20 |
| 24 | immobilizer | 5 |
Gösterge panelinin en sağ kenarındaki sigorta (yalnızca S80 Executive)
Yükleme bölgesi
Yükleme alanında sigorta tahsisi
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Elektrikli park freni (sol taraf) | 30 |
| 2 | Elektrikli park freni (sağ taraf) | 30 |
| 3 | Isıtmalı arka cam | 30 |
| 4 | Römork soketi 2 (isteğe bağlı) | 15 |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Römork soketi 1 (isteğe bağlı) | 40 |
| 12 | – | – |
2013
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2013)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Şalter | 50 |
| 2 | Şalter | 50 |
| 3 | Şalter | 60 |
| 4 | Şalter | 60 |
| 5 | Şalter | 60 |
| 6 | ||
| 7 | ||
| 8 | Far yıkayıcı (isteğe bağlı) | 20 |
| 9 | Ön cam silecekleri | 30 |
| 10 | ||
| 11 | Klima sistemi fanı | 40 |
| 12 | ||
| 13 | ABS pompaları | 40 |
| 14 | ABS valfleri | 20 |
| 15 | – | |
| 16 | Aktif esnek farlar – far seviye ayarı (isteğe bağlı) | 10 |
| 17 | Merkezi elektrik modülü | 20 |
| 18 | karın kasları | 5 |
| 19 | Hızın 1 f10ksiy10u olarak direksiy10 kuvveti (opsiy10) | 5 |
| 20 | Motor K10trol Modülü (ECM), Şanzıman, SRS | 10 |
| 21 | Isıtmalı yıkayıcı nozullar (isteğe bağlı) | 10 |
| 22 | ||
| 23 | Aydınlatma paneli | 5 |
| 24 | – | |
| 25 | – | |
| 26 | – | |
| 27 | Röle – motor bölmesi ünitesi | 5 |
| 28 | Yardımcı ışıklar (isteğe bağlı) | 20 |
| 29 | korna çalmak | 15 |
| 30 | Motor K10trol Modülü (ECM) | 10 |
| 31 | K10trol modülü – otomatik şanzıman | 15 |
| 32 | Klima kompresörü | 15 |
| 33 | Bobin rölesi | 5 |
| 34 | Marş rölesi | 30 |
| 35 | Ateşleme bobinleri | 20 |
| 36 | Motor k10trol modülü (ECM), gaz kelebeği | 10 |
| 37 | Enjeksiy10 sistemi, kütle hava akış ölçer, motor k10trol modülü |
15 |
| 38 | Klima kompresörü, motor valfleri, motor k10trol modülü (6 silindir), Solenoidler (yalnızca 6 silindir turbo olmayan), kütle hava akış ölçer (yalnızca 5 silindir) | 10 |
| 39 | EVAP / ısıtmalı oksijen sensörü / yakıt enjeksiy10u | 15 |
| 40 | – | |
| 41 | Yakıt sızıntısı tespiti | 5 |
| 42 | – | |
| 43 | Fan | 80 (6 silindirli Motor) |
| 44 | Elektro hidrolik direksiy10 | 100 |
16 – 33 ve 35 – 41 numaralı sigortalar gerektiğinde değiştirilebilir.
1 – 15, 34 ve 42 – 44 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
1 – 15, 34 ve 42 – 44 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
Torpido gözünün altında (Sigorta kutusu A)
Torpido gözünün altındaki sigorta yerleşimi (Fusebox A – 2013)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Bilgi-eğlence sistemi için devre kesici ve 16-20 sigorta | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | 12 volt çıkış (gövde) | 15 |
| 8 | Sürücü kapısı k10trolleri | 20 |
| 9 | Ön yolcu kapısı k10trolleri | 20 |
| 10 | Sağ arka yolcu kapısındaki k10troller | 20 |
| 11 | Sol arka yolcu kapısındaki k10troller | 20 |
| 12 | Anahtarsız sürüş (isteğe bağlı) | 20 |
| 13 | Elektrikli sürücü koltuğu (isteğe bağlı) | 20 |
| 14 | Elektrikli ön yolcu koltuğu (isteğe bağlı) | 20 |
| 15 | Katlanır arka koltuk başlıkları | 15 |
| 16 | Bilgi-eğlence k10trol modülü | 5 |
| 17 | Bilgi-eğlence sistemi, Sirius uydu radyosu (isteğe bağlı) |
10 |
| 18 | bilgi-eğlence sistemi | 15 |
| 19 | Bluetooth eller serbest sistemi | 5 |
| 20 | Arka eğlence sistemi (RSE) (isteğe bağlı) | 7.5 |
| 21 | Elektrikli açılır tavan (isteğe bağlı), iç aydınlatma, klima sensörü | 5 |
| 22 | 12 voltluk çıkışlar | 15 |
| 23 | Isıtmalı arka koltuk ( yolcu tarafı) (isteğe bağlı) |
15 |
| 24 | Isıtmalı arka koltuk ( sürücü tarafı) (isteğe bağlı) |
15 |
| 25 | ||
| 26 | Isıtmalı ön yolcu koltuğu (isteğe bağlı) | 15 |
| 27 | Isıtmalı sürücü koltuğu (isteğe bağlı) | 15 |
| 28 | Park yardımı (isteğe bağlı), Volvo Navigasy10 Sistemi (isteğe bağlı), Park yardım kamerası (isteğe bağlı) | 5 |
| 29 | Dört tekerlekten çekiş k10trol modülü (isteğe bağlı) | 5 |
| 30 | Aktif şasi sistemi (opsiy10) | 10 |
Torpido gözünün altında (Sigorta kutusu B)
Torpido gözünün altındaki sigorta yerleşimi (Fusebox B – 2013)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | Ön tavan aydınlatması, sürücü kapısı elektrikli cam k10trolleri, elektrikli koltuk(lar) (isteğe bağlı), HomeLINK® kablosuz k10trol sistemi (isteğe bağlı) | 7.5 |
| 4 | Pano Bilgilerini Görüntüleme | 5 |
| 5 | Adaptif cruise c10trol / çarpışma uyarısı (isteğe bağlı) | 10 |
| 6 | Nezaket aydınlatması, yağmur sensörü (isteğe bağlı) | 7.5 |
| 7 | Direksiy10 modülü | 7.5 |
| 8 | Merkezi kilitleme: yakıt doldurma kapağı | 10 |
| 9 | ||
| 10 | Ön cam yıkayıcı | 15 |
| 11 | Açık sandık | 10 |
| 12 | Elektrikli katlanır dış koltuk başlıkları (isteğe bağlı) | 10 |
| 13 | Benzin pompası | 20 |
| 14 | Klima sistemi k10trol paneli, Alarm hareket sensörü (isteğe bağlı) |
5 |
| 15 | ||
| 16 | Alarm, Yerleşik teşhis sistemi | 5 |
| 17 | ||
| 18 | Hava yastığı sistemi, Yolcu ağırlık sistemi | 10 |
| 19 | Çarpışma uyarı sistemi (isteğe bağlı) | 5 |
| 20 | Gaz pedalı, otomatik kararan ayna işlevi, ısıtmalı arka koltuklar (isteğe bağlı) |
7.5 |
| 21 | ||
| 22 | Fren lambaları | 5 |
| 23 | Elektrikli açılır tavan (isteğe bağlı) | 20 |
| 24 | immobilizer | 5 |
Gösterge panelinin en sağ kenarındaki sigorta (yalnızca S80 Executive)
Yükleme bölgesi
Yükleme alanında sigorta tahsisi
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Elektrikli park freni (sol taraf) | 30 |
| 2 | Elektrikli park freni (sağ taraf) | 30 |
| 3 | Isıtmalı arka cam | 30 |
| 4 | Römork soketi 2 (isteğe bağlı) | 15 |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Römork soketi 1 (isteğe bağlı) | 40 |
| 12 | – | – |
2014
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2014)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Şalter | 50 |
| 2 | Şalter | 50 |
| 3 | Şalter | 60 |
| 4 | Şalter | 60 |
| 5 | Şalter | 60 |
| 6 | ||
| 7 | ||
| 8 | Ön cam, sürücü tarafı (isteğe bağlı) |
40 |
| 9 | Ön cam silecekleri | 30 |
| 10 | ||
| 11 | Klima sistemi fanı | 40 |
| 12 | Ön cam, yolcu tarafı (isteğe bağlı) | 40 |
| 13 | ABS pompaları | 40 |
| 14 | ABS valfleri | 20 |
| 15 | Far yıkayıcılar | 20 |
| 16 | Aktif esnek farlar – far seviye ayarı (isteğe bağlı) | 10 |
| 17 | Merkezi elektrik modülü | 20 |
| 18 | karın kasları | 5 |
| 19 | Hızın 1 f10ksiy10u olarak direksiy10 kuvveti (opsiy10) | 5 |
| 20 | Motor K10trol Modülü (ECM), Şanzıman, SRS | 10 |
| 21 | Isıtmalı yıkayıcı nozullar (isteğe bağlı) | 10 |
| 22 | ||
| 23 | Aydınlatma paneli | 5 |
| 24 | – | |
| 25 | – | |
| 26 | – | |
| 27 | Röle – motor bölmesi ünitesi | 5 |
| 28 | Yardımcı ışıklar (isteğe bağlı) | 20 |
| 29 | korna çalmak | 15 |
| 30 | Motor K10trol Modülü (ECM) | 10 |
| 31 | K10trol modülü – otomatik şanzıman | 15 |
| 32 | Klima kompresörü | 15 |
| 33 | Bobin rölesi | 5 |
| 34 | Marş rölesi | 30 |
| 35 | Ateşleme bobinleri | 20 |
| 36 | Motor k10trol modülü (ECM), gaz kelebeği | 10 |
| 37 | Enjeksiy10 sistemi, hava kütlesi ölçer, motor k10trol modülü | 15 |
| 38 | Klima kompresörü, motor valfleri, motor k10trol modülü (6 silindir), Solenoidler (yalnızca 6 silindir turbo olmayan), kütle hava akış ölçer (yalnızca 5 silindir) | 10 |
| 39 | EVAP / ısıtmalı oksijen sensörü / yakıt enjeksiy10u | 15 |
| 40 | – | |
| 41 | Yakıt sızıntısı tespiti | 5 |
| 42 | – | |
| 43 | Fan | 80 (6 silindirli Motor) |
| 44 | Elektro hidrolik direksiy10 | 100 |
16 – 33 ve 35 – 41 numaralı sigortalar gerektiğinde değiştirilebilir.
1 – 15, 34 ve 42 – 44 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
1 – 15, 34 ve 42 – 44 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
Torpido gözünün altında (Sigorta kutusu A)
Torpido gözünün altındaki sigorta yerleşimi (Sigorta Kutusu A – 2014)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Bilgi-eğlence sistemi için devre kesici ve 16-20 sigorta | 40 |
| 2 | ||
| 3 | ||
| 4 | Elektrikli ısıtmalı direksiy10 simidi (isteğe bağlı) | 10 |
| 5 | ||
| 6 | ||
| 7 | 12 volt çıkış (gövde) | 15 |
| 8 | Sürücü kapısı k10trolleri | 20 |
| 9 | Ön yolcu kapısı k10trolleri | 20 |
| 10 | Sağ arka yolcu kapısındaki k10troller | 20 |
| 11 | Sol arka yolcu kapısındaki k10troller | 20 |
| 12 | Anahtarsız sürüş (isteğe bağlı) | 20 |
| 13 | Elektrikli sürücü koltuğu (isteğe bağlı) | 20 |
| 14 | Elektrikli ön yolcu koltuğu (isteğe bağlı) | 20 |
| 15 | ||
| 16 | Bilgi-eğlence k10trol modülü | 5 |
| 17 | Bilgi-eğlence sistemi, Sirius uydu radyosu (isteğe bağlı) | 10 |
| 18 | bilgi-eğlence sistemi | 15 |
| 19 | Bluetooth eller serbest sistemi | 5 |
| 20 | Arka eğlence sistemi (RSE) (isteğe bağlı) | 7.5 |
| 21 | Elektrikli açılır tavan (isteğe bağlı), iç aydınlatma, klima sensörü | 5 |
| 22 | 12 voltluk çıkışlar | 15 |
| 23 | Isıtmalı arka koltuk (yolcu tarafı) (isteğe bağlı) | 15 |
| 24 | Isıtmalı arka koltuk (sürücü tarafı) (isteğe bağlı) | 15 |
| 25 | ||
| 26 | Isıtmalı ön yolcu koltuğu (isteğe bağlı) | 15 |
| 27 | Isıtmalı sürücü koltuğu (isteğe bağlı) | 15 |
| 28 | Park yardımı (isteğe bağlı), Volvo Navigasy10 Sistemi (isteğe bağlı), Park yardım kamerası (isteğe bağlı) | 5 |
| 29 | Dört tekerlekten çekiş k10trol modülü (isteğe bağlı) | 5 |
| 30 | Aktif şasi sistemi (opsiy10) | 10 |
Torpido gözünün altında (Sigorta kutusu B)
Torpido gözünün altındaki sigorta yerleşimi (Sigorta Kutusu B – 2014)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | Ön tavan aydınlatması, sürücü kapısı elektrikli cam k10trolleri, elektrikli koltuk(lar) (isteğe bağlı), HomeLINK® kablosuz k10trol sistemi (isteğe bağlı) | 7.5 |
| 4 | Gösterge Paneli | 5 |
| 5 | Adaptif cruise c10trol / çarpışma uyarısı (isteğe bağlı) | 10 |
| 6 | Nezaket aydınlatması, yağmur sensörü (isteğe bağlı) | 7.5 |
| 7 | Direksiy10 modülü | 7.5 |
| 8 | Merkezi kilitleme: yakıt doldurma kapağı | 10 |
| 9 | ||
| 10 | Ön cam yıkayıcı | 15 |
| 11 | Açık sandık | 10 |
| 12 | Elektrikli katlanır dış koltuk başlıkları (isteğe bağlı) | 10 |
| 13 | Benzin pompası | 20 |
| 14 | Klima sistemi k10trol paneli | 5 |
| 15 | ||
| 16 | Alarm, Yerleşik teşhis sistemi | 5 |
| 17 | ||
| 18 | Hava yastığı sistemi, Yolcu ağırlık sistemi | 10 |
| 19 | Çarpışma uyarı sistemi (isteğe bağlı) | 5 |
| 20 | Gaz pedalı, otomatik kararan ayna işlevi, ısıtmalı arka koltuklar (isteğe bağlı) | 7.5 |
| 21 | ||
| 22 | Fren lambaları | 5 |
| 23 | Elektrikli açılır tavan (isteğe bağlı) | 20 |
| 24 | immobilizer | 5 |
Gösterge panelinin en sağ kenarındaki sigorta (yalnızca S80 Executive)
Yükleme bölgesi
Yükleme alanında sigorta tahsisi
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Elektrikli park freni (sol taraf) | 30 |
| 2 | Elektrikli park freni (sağ taraf) | 30 |
| 3 | Isıtmalı arka cam | 30 |
| 4 | Römork soketi 2 (isteğe bağlı) | 15 |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Römork soketi 1 (isteğe bağlı) | 40 |
| 12 | – | – |
2015
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2015)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Devre kesici: torpido gözünün altındaki merkezi elektrik modülü (isteğe bağlı Başlat / Durdur işlevine sahip araçlarda kullanılmaz) | 50 |
| 2 | Devre kesici: torpido gözünün altındaki merkezi elektrik modülü | 50 |
| 3 | Devre kesici: bagajdaki merkezi elektrik modülü (isteğe bağlı Başlat / Durdur işlevine sahip araçlarda kullanılmaz) | 60 |
| 4 | Devre kesici: torpido gözünün altındaki merkezi elektrik modülü (isteğe bağlı Başlat / Durdur işlevine sahip araçlarda kullanılmaz) | 60 |
| 5 | Devre kesici: torpido gözünün altındaki merkezi elektrik modülü | 60 |
| 6 | – | |
| 7 | – | |
| 8 | Ön cam, sürücü tarafı (isteğe bağlı) | 40 |
| 9 | Ön cam silecekleri | 30 |
| 10 | – | |
| 11 | Blowei klima sistemi (isteğe bağlı Start/Stop işlevine sahip araçlarda kullanılmaz) | 40 |
| 12 | Ön cam, yolcu tarafı (isteğe bağlı) | 40 |
| 13 | ABS pompaları | 40 |
| 14 | ABS valfleri | 20 |
| 15 | Far yıkayıcılar | 20 |
| 16 | Aktif esnek farlar – far seviye ayarı (isteğe bağlı) | 10 |
| 17 | Merkezi elektrik modülü (torpido gözünün altında) | 20 |
| 18 | karın kasları | 5 |
| 19 | Ayarlanabilir direksiy10 kuvveti (opsiy10) | 5 |
| 20 | Motor K10trol Modülü (ECM), Şanzıman, SRS | 10 |
| 21 | Isıtmalı yıkayıcı nozullar (isteğe bağlı) | 10 |
| 22 | ||
| 23 | Aydınlatma paneli | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Röle bobinleri | 5 |
| 28 | Yardımcı ışıklar (isteğe bağlı) | 20 |
| 29 | korna çalmak | 15 |
| 30 | Röle bobinleri, motor k10trol modülü (ECM) | 10 |
| 31 | K10trol modülü – otomatik şanzıman | 15 |
| 32 | Klima kompresörü (4 silindirli motorlar hariç) | 15 |
| 33 | A/C röle bobinleri, Start/Stop için motor bölmesinin soğuk bölgesindeki röle bobinleri | 5 |
| 34 | Marş rölesi (opsiy10el Start/Stop işlevine sahip araçlarda kullanılmaz) | 30 |
| 35 | Motor k10trol modülü (4 silindirli Motorlar) Ateşleme bobinleri (5/6 silindirli Motorlar), k10dansatör (6 silindirli Motorlar) | 20 |
| 36 | Motor k10trol modülü (4 silindirli motorlar) | 20 |
| 36 | Motor k10trol modülü (5 ve 6 silindirli motorlar) | 10 |
| 37 | 4 silindir motorlar: kütle hava akış ölçer, termostat, EVAP valfi | 10 |
| 37 | 5- / 6-silindir. motorlar: enjeksiy10 sistemi, kütle hava akış ölçer (yalnızca 6 silindirli motorlar), motor k10trol modülü | 15 |
| 38 | A / C kompresörü (5/6 silindirli Motorlar), motor valfleri, motor k10trol modülü (6 silindirli Motorlar), solenoidler (6 silindirli Sadece turbo olmayan), hava kütlesi ölçer (yalnızca 6 silindirli) | 10 |
| 38 | Merkezi ısıtmalı motor / yağ pompası / oksijen sensör valfleri (4 silindirli motorlar) | 15 |
| 39 | Ön / arka ısıtmalı oksijen sensörleri (4 silindirli Motorlar), EVAP valfi (5/6 silindir), Isıtmalı oksijen sensörleri (5/6 silindir) | 15 |
| 40 | Yağ pompası (otomatik şanzıman) / karter havalandırma ısıtıcısı (5 silindirli motorlar) | 10 |
| 40 | Ateşleme bobinleri | 15 |
| 41 | Yakıt sızıntısı tespiti (5/6 silindirli Motorlar), radyatör klapesi k10trol modülü (5 silindirli) | 5 |
| 41 | Yakıt kaçak tespiti, A/C rölesi (4 silindirli Motorlar) | 15 |
| 42 | Soğutma sıvısı pompası (4 silindirli motorlar) | 50 |
| 43 | Fan | 60 (4/5 silindirli Motorlar), 80 (6 silindirli) |
| 44 | hidrolik direksiy10 | 100 |
1 – 15, 34 ve 42 – 44 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
16 – 33 ve 35 – 41 numaralı sigortalar gerektiğinde değiştirilebilir.
16 – 33 ve 35 – 41 numaralı sigortalar gerektiğinde değiştirilebilir.
Torpido gözünün altında (Sigorta kutusu A)
Torpido gözünün altındaki sigorta yerleşimi (Sigorta Kutusu A – 2015)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Bilgi-eğlence sistemi için devre kesici ve 16-20 sigorta | 40 |
| 2 | ||
| 3 | ||
| 4 | Elektrikli ısıtmalı direksiy10 simidi (isteğe bağlı) | 10 |
| 5 | Analog saat (Yönetici) | 5 |
| 6 | ||
| 7 | 12 volt çıkış (kasa), buzdolabı (yalnızca S80 Executive) | 15 |
| 8 | Sürücü kapısı k10trolleri | 20 |
| 9 | Ön yolcu kapısı k10trolleri | 20 |
| 10 | Sağ arka yolcu kapısındaki k10troller | 20 |
| 11 | Sol arka yolcu kapısındaki k10troller | 20 |
| 12 | Anahtarsız sürüş (isteğe bağlı) | 20 |
| 13 | Elektrikli sürücü koltuğu (isteğe bağlı) | 20 |
| 14 | Elektrikli ön yolcu koltuğu (isteğe bağlı) | 20 |
| 15 | ||
| 16 | Bilgi-eğlence k10trol modülü | 5 |
| 17 | Bilgi-eğlence sistemi, Sirius uydu radyosu (isteğe bağlı) | 10 |
| 18 | bilgi-eğlence sistemi | 15 |
| 19 | Bluetooth eller serbest sistemi | 5 |
| 20 | Arka eğlence sistemi (RSE) (isteğe bağlı) | 7.5 |
| 21 | Elektrikli açılır tavan (isteğe bağlı), iç aydınlatma, klima sensörü | 5 |
| 22 | Tünel k10solunda 12 voltluk çıkışlar | 15 |
| 23 | Isıtmalı arka koltuk (yolcu tarafı) (isteğe bağlı) | 15 |
| 24 | Isıtmalı arka koltuk (sürücü tarafı) (isteğe bağlı) | 15 |
| 25 | ||
| 26 | Isıtmalı ön yolcu koltuğu (isteğe bağlı) | 15 |
| 27 | Isıtmalı sürücü koltuğu (isteğe bağlı) | 15 |
| 28 | Park yardımı (isteğe bağlı), Volvo Navigasy10 Sistemi (isteğe bağlı), Park yardım kamerası (isteğe bağlı) | 5 |
| 29 | Dört tekerlekten çekiş k10trol modülü (isteğe bağlı) | 15 |
| 30 | Aktif şasi sistemi (opsiy10) | 10 |
Torpido gözünün altında (Sigorta kutusu B)
Torpido gözünün altındaki sigorta yerleşimi (Fusebox B – 2015)
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | Ön tavan aydınlatması, sürücü kapısı elektrikli cam k10trolleri, elektrikli koltuk(lar) (isteğe bağlı), HomeLINK® kablosuz k10trol sistemi (isteğe bağlı) | 7.5 |
| 4 | Gösterge Paneli | 5 |
| 5 | Adaptif cruise c10trol / çarpışma uyarısı (isteğe bağlı) | 10 |
| 6 | Nezaket aydınlatması, yağmur sensörü (isteğe bağlı) | 7.5 |
| 7 | Direksiy10 modülü | 7.5 |
| 8 | Merkezi kilitleme: yakıt doldurma kapağı | 10 |
| 9 | ||
| 10 | Ön cam yıkayıcı | 15 |
| 11 | Açık sandık | 10 |
| 12 | Elektrikli katlanır dış koltuk başlıkları (isteğe bağlı) | 10 |
| 13 | Benzin pompası | 20 |
| 14 | Klima sistemi k10trol paneli | 5 |
| 15 | ||
| 16 | Alarm, Yerleşik teşhis sistemi | 5 |
| 17 | ||
| 18 | Hava yastığı sistemi, Yolcu ağırlık sistemi | 10 |
| 19 | Çarpışma uyarı sistemi (isteğe bağlı) | 5 |
| 20 | Gaz pedalı, otomatik kararan ayna işlevi, ısıtmalı arka koltuklar (isteğe bağlı) | 7.5 |
| 21 | ||
| 22 | Fren lambaları | 5 |
| 23 | Elektrikli açılır tavan (isteğe bağlı) | 20 |
| 24 | immobilizer | 5 |
Gösterge panelinin en sağ kenarındaki sigorta (yalnızca S80 Executive)
Yükleme bölgesi
Yükleme alanında sigorta tahsisi
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Elektrikli park freni (sol taraf) | 30 |
| 2 | Elektrikli park freni (sağ taraf) | 30 |
| 3 | Isıtmalı arka cam | 30 |
| 4 | Römork soketi 2 (isteğe bağlı) | 15 |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Römork soketi 1 (isteğe bağlı) | 40 |
| 12 | – | – |
Motor bölmesinin soğuk alanı
Motor bölmesinin soğuk bölgesindeki sigorta yerleşimi (2015)
| Numara. | Bir işlev | A |
|---|---|---|
| A1 | Devre kesici: motor bölmesindeki merkezi elektrik modülü | 175 |
| A2 | Devre kesici: torpido gözünün altındaki sigorta kutuları, bagajdaki merkezi elektrik modülü | 175 |
| 1 | ||
| 2 | Devre kesici: torpido gözünün altındaki sigorta kutusu B | 50 |
| 3 | Devre kesici: torpido gözünün altındaki sigorta kutusu A | 60 |
| 4 | Devre kesici: torpido gözünün altındaki sigorta kutusu A | 60 |
| 5 | Devre kesici: bagajdaki merkezi elektrik modülü | 60 |
| 6 | Klima sistemi fanı | 40 |
| 7 | ||
| 8 | ||
| 9 | Marş rölesi | 30 |
| 10 | Dahili diyot | 50 |
| 11 | yardımcı pil | 70 |
| 12 | Merkezi elektrik modülü: yardımcı akü referans voltajı, yardımcı akü şarj noktası | 15 |
A1, A2 ve 1-11 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
Sigorta 12, gerektiğinde herhangi 1 zamanda değiştirilebilir
Sigorta 12, gerektiğinde herhangi 1 zamanda değiştirilebilir
