Volvo S80 (2007-2010) Sigorta Kutusu Şeması

Bu yazıda, 2006’dan 2010’a kadar üretilen 1 facelift öncesi ikinci nesil Volvo S80’i ele alıyoruz. Burada Volvo S80 2007, 2008, 2009 ve 2010’un sigorta kutularının şemalarını bulacaksınız, sigortanın yeri hakkında bilgi alın arabanın içindeki panelleri ve her 1 sigortanın (sigortaların düzenlenmesi) ve rölelerin atamasını öğrenin.

İçindekiler

Sigorta düzeni Volvo S80 2007-2010
2008
2009, 2010

İçerik gizle

1 Sigorta düzeni Volvo S80 2007-2010

1.1 1) Torpido gözünün altında

1.4.2 eldiven kutusunun altında

1.4.3 Yükleme bölgesi

1.5 2009, 2010

1.5.1 Makine bölümü

1.5.2 eldiven kutusunun altında

1.5.3 Orta k10soldaki sigorta (yalnızca S80 Executive)

1.5.4 Yükleme bölgesi

Sigorta düzeni Volvo S80 2007-2010

Volvo S80’in çakmak (soket) sigortaları, motor bölmesi sigorta kutusundaki 25 No’lu sigorta (12 V soket, ön ve arka koltuklar) ve sigorta modülündeki 6 numaralı sigortadır (soket 12 V kargo). Kutu bagaj bölmesinin “A”sı.

Sigorta kutusu konumu

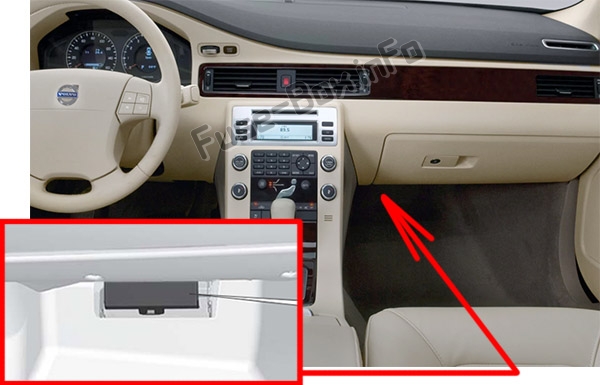

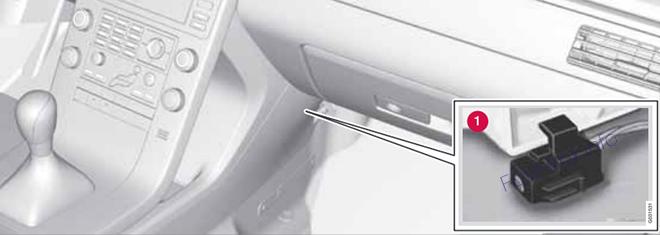

1) Torpido gözünün altında

Astarın arkasında bulunur. Sigortaların yolcu bölmesindeki yeri: Volvo S80 (2007-2010)

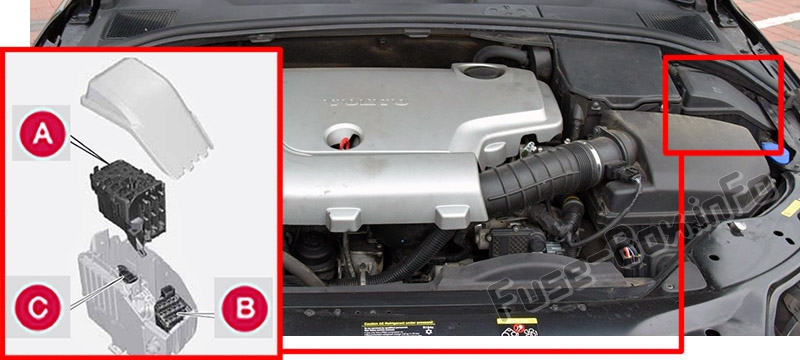

2) Motor bölmesi

Motor bölmesindeki sigortaların yeri: Volvo S80 (2007-2010)

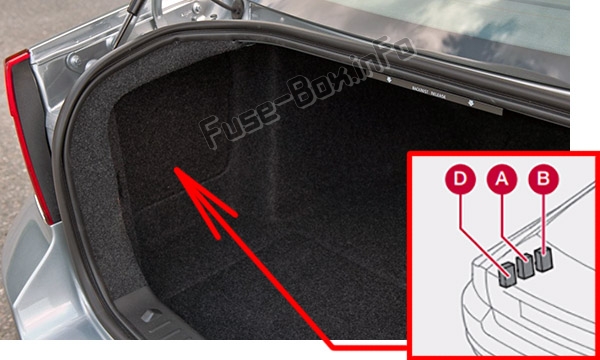

3) Yükleme alanı

Sigorta kutuları, sol taraftaki döşemenin arkasında bulunur. Sigortaların bagaj bölmesindeki yeri: Volvo S80 (2007-2010)

Sigorta kutusu şemaları

2008

Makine bölümü

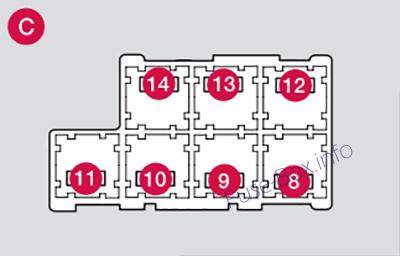

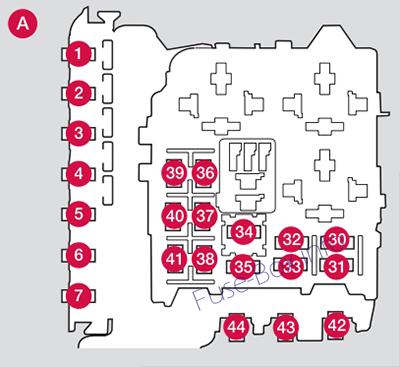

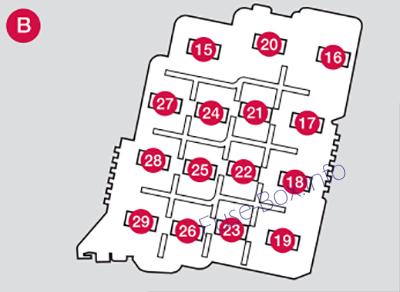

Motor bölmesindeki sigorta yerleşimi (2008)

Numara.	Bir işlev	amplifikatör
1	Birincil sigorta CEM KL30A	50
2	Birincil sigorta CEM KL30B	50
3	Birincil sigorta RJBA KL30	60
4	Birincil sigorta RJBB KL30	60
5	Birincil sigorta RJBD KL30	50
6	Rezerv
7	PTC hava ön ısıtıcısı (isteğe bağlı)	100
8	Rezerv
9	Ön cam silecekleri	30
10	Park ısıtıcısı (isteğe bağlı)	25
11	Bir hayranı	40
12	Rezerv
13	ABS pompaları	40
14	ABS valfleri	20
15	Rezerv
16	Far seviye ayarı (Aktif Bi-Xen10, Bi-Xen10) (isteğe bağlı)	10
17	EMC 1incil sigortası	20
18	Radar. ACC k10trol modülü (isteğe bağlı)	5
19	Hızla ilgili hidrolik direksiy10	5
20	Motor K10trol Modülü (ECM), transm. SRS	10
21	Isıtmalı yıkayıcı nozulları	10
22	I5T vakum pompası	20
23	Aydınlatma paneli	5
24	Far yıkayıcılar	15
25	12 V priz, ön ve arka koltuk	15
26	Sunroof (opsiy10), Tavan k10solu / ECC (opsiy10)	10
27	Motor bölmesi rölesi	5
28	Yardımcı lambalar (isteğe bağlı)	20
29	korna çalmak	15
30	Motor K10trol Modülü (ECM)	10
31	K10trol modülü, otomatik şanzıman (isteğe bağlı)	15
32	AC Kompresör	15
33	Röle bobinleri	5
34	Marş rölesi	30
35	Ateşleme bobinleri / Kızdırma sistemi dizel	20/10
36	Benzinli / Dizel Motor K10trol Modülü (ECM)	15/10
37	Enjeksiy10 sistemi	15
38	Motor valfleri	10
39	EVAR S10da lambda, Enjeksiy10 (öz / dizel)	15/10
40	Su pompası (V8) Karter havalandırma ısıtıcısı (5 silindirli benzinli) Dizel filtre ısıtıcısı, karter havalandırma ısıtıcısı (5 silindirli dizel)	10/20/20
41	Sızıntı teşhisi (seçenek)	5
42	dizel kızdırma bujileri	70
43	Fan	50
44	Fan	60

16-33 ve 35-41 “MiniFuse” tipindedir.
8 ila 15 ve 34 numaralı sigortalar “JCASE” tipindedir ve yalnızca yetkili 1 Volvo servisi tarafından değiştirilmelidir.
1 ila 7 ve 42 ila 44 arasındaki sigortalar “Midi Fuse” tipindedir ve yalnızca yetkili 1 Volvo servisi tarafından değiştirilmelidir.

eldiven kutusunun altında

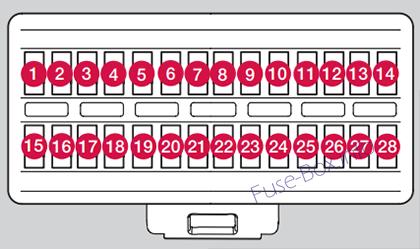

İç sigorta kutusunun şeması: Volvo S80 (2008)

Torpido gözünün altındaki sigorta yerleşimi (2008)

Numara.	Bir işlev	amplifikatör
1	Yağmur sensörü	5
2	SRS sistemi	10
3	ABS frenler, Elektrikli park freni	5
4	Gaz pedalı (isteğe bağlı), havalı ısıtıcı (PTC) Isıtmalı koltuklar (isteğe bağlı)	7.5
5	Rezerv
6	ICM ekranı, CD ve radyo, RSE sistemi (isteğe bağlı)	15
7	Direksiy10 modülü	7.5
8	Rezerv
9	Uzun far	15
10	Sunroof (isteğe bağlı)	20
11	Geri vites lambaları.	7.5
12	Rezerv
13	Ön sis lambası (isteğe bağlı)	15
14	Ön cam yıkayıcı	15
15	ACC uyarlanabilir hız sabitleyici (isteğe bağlı)	10
16	Rezerv
17	Tavan aydınlatması, elektrikli kapılı sürücü k10trol paneli / yolcu koltuğu (isteğe bağlı)	7.5
18	Bilgi ekranı	5
19	Elektrikli sürücü koltuğu (isteğe bağlı)	5
20	Geri çekilebilir koltuk başlığı, arka (isteğe bağlı)	15
21	Uzaktan kumandalı anahtar alıcısı, Alarm sensörleri	5
22	Benzin pompası	20
23	Elektrikli direksiy10 kilidi	20
24	Rezerv
25	Kilit, depo / bagaj kapağı	10
26	Alarm sireni, ECC	5
27	Açma / kapama düğmesi	5
28	Fren lambası şalteri	5

Yükleme bölgesi

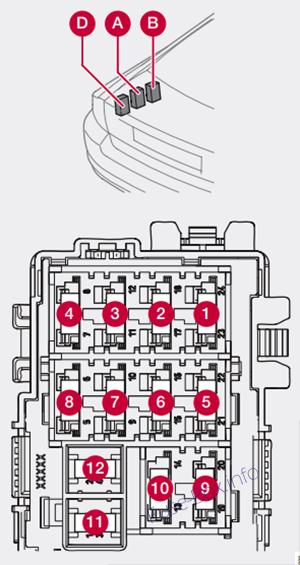

Gövde sigorta kutusu şeması: Volvo S80 (2008)

Kargo alanında sigorta tahsisi (2008)

Numara.	Bir işlev	amplifikatör
	Modül A (siyah):
1	K10trol paneli, sürücü kapısı	25
2	K10trol paneli, yolcu kapısı	25
3	K10trol paneli, arka kapı, sol	25
4	K10trol paneli, arka kapı, sağ	25
5	Rezerv
6	12 V kargo çıkışı, buzdolabı (isteğe bağlı)	15
7	Arka cam buz çözücüsü	30
8	Rezerv
9	Römork soketi 2 (isteğe bağlı)	15
10	Sürücü tarafı elektrikli koltuk	25
11	Römork soketi 1 (isteğe bağlı)	40
12	Rezerv

	Modül B (blanc):
1	Rezerv
2	Dört C k10trol modülü (seçenek)	15
3	Isıtmalı sürücü tarafı ön koltuğu (isteğe bağlı)	15
4	Isıtmalı ön yolcu koltuğu (isteğe bağlı)	15
5	Isıtmalı arka sağ koltuk (isteğe bağlı)	15
6	AWD k10trol modülü	10
7	Isıtmalı arka sol koltuk (isteğe bağlı)	15
8	Rezerv
9	Elektrikli yolcu koltuğu	25
10	Anahtarsız sürüş (isteğe bağlı)	20
11	Sol elektrikli park freni (isteğe bağlı)	30
12	Sağ elektrikli park freni (isteğe bağlı)	30

	Modül D (mavi):
1	FHT ekran, park kamerası (isteğe bağlı)	10
2	Rezerv
3	Rezerv
4	Rezerv
5	Ses amplifikatörü	25
6	Ses sistemi	15
7	telef10, bluetooth	5
8-12	Rezerv

2009, 2010

Makine bölümü

Motor bölmesindeki sigorta yerleşimi (2009, 2010)

Numara.	Bir işlev	amplifikatör
1	Şalter	50
2	Şalter	50
3	Şalter	60
4	Şalter	60
5	Şalter	50
6	–
7	–
8	–
9	Ön cam silecekleri	30
10	–
11	Klima sistemi fanı	40
12	–
13	ABS pompaları	40
14	ABS valfleri	20
15	–
16	Aktif fleksiy10 ışıkları. Far seviye ayarı (isteğe bağlı)	10
17	Merkezi elektrik modülü	20
18	Radar. ACC k10trol modülü (isteğe bağlı)	5
19	Hızla ilgili hidrolik direksiy10	5
20	Motor K10trol Modülü (ECM), Şanzıman, SRS	10
21	Isıtmalı yıkayıcı nozulları	10
22	I5T vakum pompası	20
23	Aydınlatma paneli	5
24	Far yıkayıcılar	15
25	12 volt çıkış, ön ve arka koltuklar, arka eğlence sistemi (RSE) (isteğe bağlı)	15
26	Sunroof (isteğe bağlı), tavan k10solu / ECC (isteğe bağlı)	10
27	Motor bölmesi kutusu	5
28	Yardımcı ışıklar (isteğe bağlı)	20
29	korna çalmak	15
30	Motor K10trol Modülü (ECM)	10
31	K10trol modülü, otomatik şanzıman	15
32	Klima kompresörü	15
33	bobinler	5
34	Marş rölesi	30
35	Ateşleme bobinleri	20
36	Motor k10trol modülü (ECM), gaz kelebeği	10
37	Enjeksiy10 sistemi	15
38	Motor valfleri	10
39	EVAP / Isıtmalı Oksijen Sensörü / Enjeksiy10	15
40	Su pompası (V8), Karter hava ısıtıcısı	10
41	Yakıt sızıntısı tespiti	5
42	–
43	–
44	Fan	80

16 – 33 ve 35 – 41 numaralı sigortalar gerektiğinde değiştirilebilir.
1 – 15, 34 ve 42 – 44 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.

eldiven kutusunun altında

İç sigorta kutusu şeması: Volvo S80 (2009, 2010)

Torpido gözünün altındaki sigorta yerleşimi (2009, 2010)

Numara.	Bir işlev	amplifikatör
1	Yağmur sensörü (isteğe bağlı)	5
2	SRS sistemi	10
3	ABS frenler. Elektrikli park freni	5
4	Gaz pedalı, ısıtmalı koltuklar (isteğe bağlı)	7.5
5	–
6	ICM, CD ve radyo ekranı	15
7	Direksiy10 modülü	7.5
8	–
9	Yüksek ışın	15
10	açılır tavan	20
11	Geri vites lambaları	7.5
12	–
13	Ön sis lambası (isteğe bağlı)	15
14	Ön cam yıkayıcı	15
15	ACC uyarlanabilir hız sabitleyici (isteğe bağlı)	10
16	–
17	Tavanda tavan aydınlatması, sürücü kapısı / elektrikli yolcu koltuğu k10trol paneli (isteğe bağlı)	7.5
18	Bilgi ekranı	5
19	Elektrikli sürücü koltuğu (isteğe bağlı)	5
20	–	–
21	Uzaktan kumanda alıcısı, Alarm sensörleri	5
22	Benzin pompası	20
23	Elektrikli direksiy10 kol10u kilidi	20
24	–
25	Kilit, tank / bagaj	10
26	Alarm sireni. ECC	5
27	MOTORU BAŞLAT / DURDUR düğmesi	5
28	Fren lambası şalteri	5

Orta k10soldaki sigorta (yalnızca S80 Executive)

1 – Analog saat, 5A

Yükleme bölgesi

Bagaj sigorta kutusu şeması: Volvo S80 (2009, 2010)

Yükleme alanında sigorta tahsisi (2009, 2010)

Numara.	Bir işlev:	amplifikatör
	Modül A (siyah):
1	Sürücü kapısındaki anahtarlar	25
2	Yolcu kapısındaki anahtarlar	25
3	Arka kapıdaki anahtarlar, sürücü tarafı	25
4	Arka kapıdaki anahtarlar, yolcu tarafı	25
5	–
6	Dolaplarda 12 V priz, buzdolabı (yalnızca S80 Executive)	15
7	Arka cam buz çözücüsü	30
8	Katlanır arka koltuk başlıkları (isteğe bağlı)	15
9	Römork soketi 2 (isteğe bağlı)	15
10	Elektrikli sürücü koltuğu (isteğe bağlı)	25
11	Römork soketi 1 (isteğe bağlı)	40
12	–

	Modül B (blanc):
1	Ön koltuk masajı, kolçak aydınlatması, buzdolabı (isteğe bağlı)	5
2	Aktif şasi sistem k10trol modülü (isteğe bağlı)	15
3	Isıtmalı sürücü koltuğu (isteğe bağlı)	15
4	Isıtmalı yolcu koltuğu (isteğe bağlı)	15
5	Arka koltuk ısıtması, yolcu tarafı (isteğe bağlı)	15
6	AWD k10trol modülü	10
7	Arka koltuk ısıtması, sürücü tarafı (isteğe bağlı)	15
8	Katlanır koltuk başlıkları	15
9	Elektrikli yolcu koltuğu (isteğe bağlı)	25
10	Anahtarsız sürüş (isteğe bağlı)	20
11	Elektrikli park freni – sürücü tarafı	30
12	Elektrikli park freni – yolcu tarafı	30

	Modül D (mavi):
1	Navigasy10 sistemi ekranı (isteğe bağlı)	10
2	–
3	–
4	Radyo uydusu SIRIUS (isteğe bağlı)	5
5	Ses amplifikatörü	25
6	Ses sistemi	15
7	–
8-12	Rezerv
