Volvo S80 (1999-2006) Sigorta Kutusu Şeması

Bu yazıda 1999’dan 2006’ya kadar üretilen 1inci nesil Volvo S80’i ele alıyoruz. Burada Volvo S80 2003 ve 2004 sigorta kutularının şemalarını , sigorta panellerinin araç içindeki yeri hakkında bilgileri ve her 1inin ataması hakkında bilgileri bulacaksınız . sigorta (sigortaların düzenlenmesi).

İçindekiler

Sigorta düzeni Volvo S80 1999-2006
Makine bölümü
Yolcu bölmesi
Gövde

İçerik gizle

1 Sigorta düzeni Volvo S80 1999-2006

1.1 Makine bölümü

1.2 Yolcu bölmesi

1.3 Gövde

Sigorta düzeni Volvo S80 1999-2006

2003-2004 kullanıcı kılavuzundaki bilgiler kullanılmıştır. Daha önce üretilen otomobillerdeki sigortaların yeri ve işlevi farklılık gösterebilir.

Volvo S80’in çakmak (elektrik prizi) sigortaları, ön panel sigorta kutusundaki 13 numaralı sigorta ve bagaj bölmesi sigorta kutusundaki 16 numaralı sigortadır.

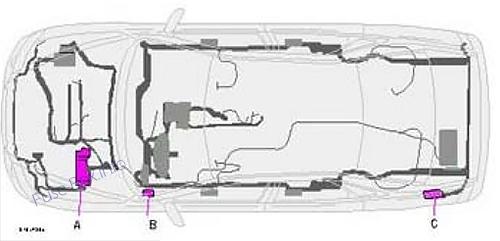

Sigorta kutusu konumu

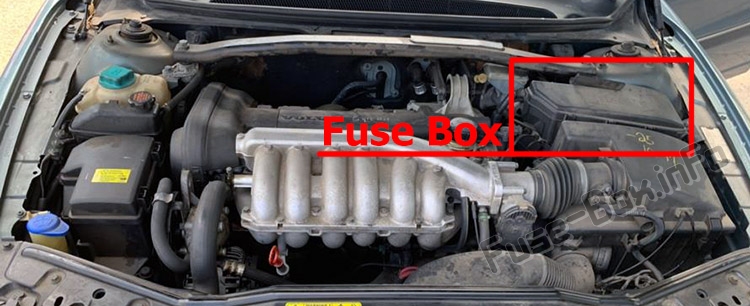

A) Motor bölmesindeki röle / sigorta kutusu. Sigortaların motor bölmesindeki yeri: Volvo S80 (1999-2006)

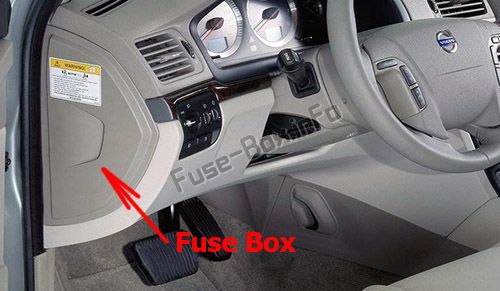

B) Yolcu bölmesinde (bu sigorta kutusu gösterge panelinin en solunda bulunur). Sigortaların yolcu bölmesindeki yeri: Volvo S80 (1999-2006)

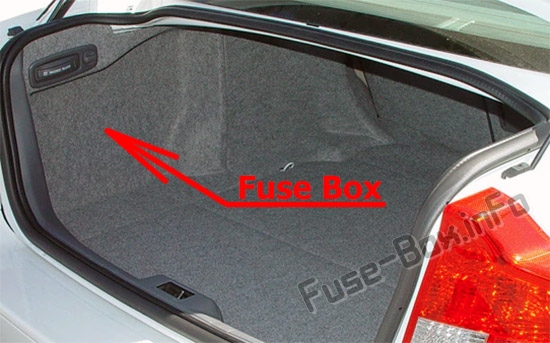

C) Bagajdaki röle / sigorta kutusu (sol panelin arkasında bulunur). Sigortaların bagaj bölmesindeki yeri: Volvo S80 (1999-2006)

Her kapağın içindeki 1 etiket, her 1 sigortaya bağlı olan amper ve elektrik bileşenlerini gösterir.

Sigorta kutusu şemaları

Makine bölümü

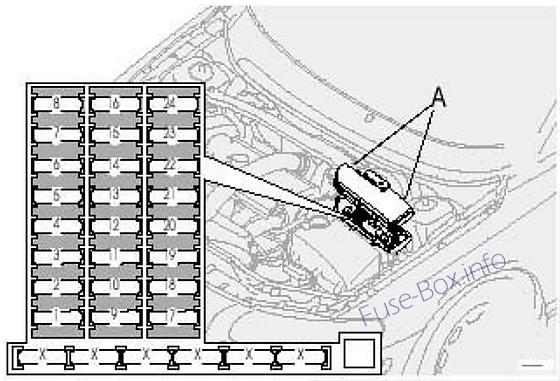

Kaputun altındaki sigorta kutusunun şeması: Volvo S80 (2003, 2004)

Motor bölmesindeki sigorta yerleşimi

Numara.	Bir işlev	amplifikatör
1	Aksesuarlar	25A
2	Yardımcı lambalar (isteğe bağlı)	20A
3	Vakum pompası (2003)	15A
4	Oksijen sensörleri	20A
5	Karter havalandırma ısıtıcısı, solenoid valfler	10 A
6	Kütle hava akış sensörü, motor k10trol modülü, enjektörler	15A
7	Hızlandırıcı modülü	10 A
8	AC kompresör, gaz pedalı konum sensörü. E-kutu fanı	10 A
9	korna çalmak	15A
10
11	AC kompresör, ateşleme bobinleri	20A
12	Fren lambası şalteri	5A
13	Ön cam silecekleri	25A
14	ABS/STC/DSTC	30A
15
16	Ön cam yıkayıcı, far silecekleri / far yıkayıcıları (bazı modellerde)	15A
17	Sağ kısa far	10 A
18	Sol kısa far	10 A
19	ABS/STC/DSTC	30A
20	Uzun far, sol	15A
21	Uzun far, sağ	15A
22	marş	25A
23	Motor k10trol modülü	5A
24

Yolcu bölmesi

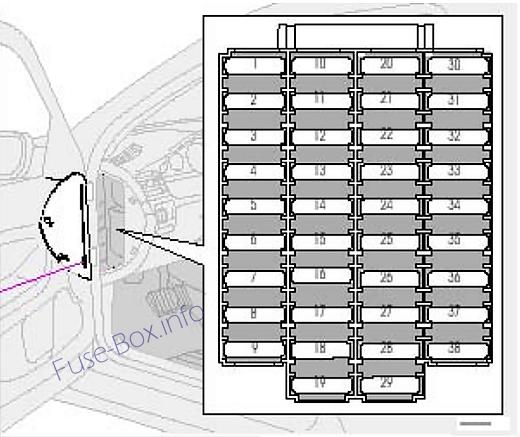

Pano sigorta kutusu şeması: Volvo S80 (2003, 2004)

Yolcu bölmesindeki sigortaların atanması

Numara.	Bir işlev	amplifikatör
1	Farlar	15A
2	Kırmızı ışıklar	20A
3	Güç ayarlı sürücü koltuğu	30A
4	Elektrikli yolcu koltuğu	30A
5	Hıza bağlı hidrolik direksiy10, vakum pompası (2004)	15A
6
7	Isıtmalı koltuk – ön sol (isteğe bağlı)	15A
8	Isıtmalı koltuk – ön sağ (isteğe bağlı)	15A
9	ABS/STC’/DSTC	5A
10	Gündüz sürüş farları (2004)	10 A
11	Gündüz sürüş farları (2004)	10 A
12	Far silecekleri (bazı modellerde)	15A
13	12 V elektrik prizi	15A
14	Elektrikli yolcu koltuğu	5A
15	Ses sistemi, VNS	5A
16	Ses sistemi	20A
17	Ses amplifikatörü	30A
18	Ön sis farları	15A
19	VNS ekranı	10 A
20
21	Otomatik şanzıman, vites kilidi, genişletilmiş D2 ilerlemesi	10 A
22	Yön göstergeleri	20A
23	Far şalter modülü, klima sistemi, yerleşik teşhis k10nektörü, direksiy10 simidi kol modülleri	5A
24	Genişletilmiş D1 rölesi: klima sistemi, elektrikle ayarlanabilen sürücü koltuğu, sürücü bilgileri	10 A
25	K10tak anahtarı, röle marş motoru, SRS, motor k10trol modülü	10 A
26	Klima sistemi fanı	30A
27
28	Elektr10ik modül – iç aydınlatma	10 A
29
30	Ön / arka sol park lambaları	7.5A
31	Ön / arka sağ park lambaları, plaka lambası	7.5A
32	Merkezi elektrik modülü, ayna aydınlatması, hidrolik direksiy10, torpido gözü aydınlatması, iç mekan aydınlatması	10 A
33	Benzin pompası	15A
34	Elektrikli açılır tavan	15A
35	Merkezi kilit sistemi, elektrikli camlar – sol ayna	25A
36	Merkezi kilitleme, elektrikli camlar – sağ ayna	25A
37	Arka elektrikli camlar	30A
38	Alarm sireni (Bu sigorta sağlam değilse veya çıkarılırsa alarmın çalacağını lütfen unutmayın)	5A

Gövde

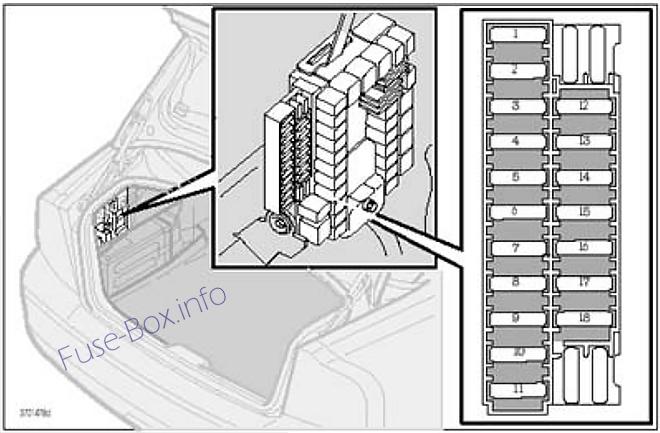

Bagaj sigorta kutusu şeması: Volvo S80 (2003, 2004)

Bagajda sigorta tahsisi

Numara.	Bir işlev	amplifikatör
1	Arka elektrik modülü, bagaj aydınlatması	10 A
2	Arka sis lambası	10 A
3	Fren lambaları (2004 – sadece römork bağlantısı olan araçlar)	15A
4	Geri vites lambaları	10 A
5	Arka cam buz çözücü, röle 151 – aksesuarlar	5A
6	Bagajın kilidinin açılması	10 A
7	Katlanır arka koltuk başlıkları	10 A
8	Arka kapıların / yakıt deposu kapağının merkezi kilitlenmesi	15A
9	Römork bağlantısı (30 besleme)	15A
10	CD değiştirici, VNS	10 A
11	Aksesuar K10trol Modülü (AEM)	15A
12
13
14	Stop lambaları (2003)	7.5A
15	Römork bağlantısı (151 besleme)	20A
16	Bagajdaki elektrik prizi – aksesuarlar	15A
17
18
