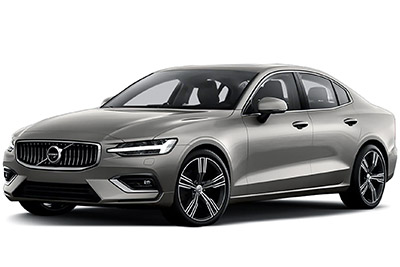

Bu yazıda, 2019’dan günümüze kadar mevcut olan üçüncü nesil Volvo S60’ı ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Volvo S60 2019-…
Sigorta kutusu konumu

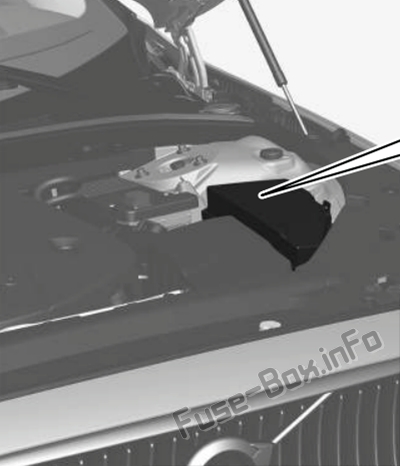

Makine bölümü
Torpido gözünün altındaki sigorta kutusu
Bagajdaki sigorta kutusu
Sigorta kutusu şemaları
2019
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2019)
| Numara. | Amper | Bir işlev |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | – | Kullanılmamış |
| 3 | – | Kullanılmamış |
| 4 | 15 | Ateşleme bobinleri (benzin); mumlar (benzin) |
| 5 | 15 | Yağ pompası solenoidi; Manyetik kuplaj A / C; ısıtmalı oksijen sensörü, merkez (benzin); ısıtmalı oksijen sensörü, arka (dizel) |
| 6 | 7.5 | Vakum düzenleyiciler; kapak; güç darbesi için valf (dizel) |
| 7 | 20 | Motor k10trol modülü; aktüatör; hızlandırıcı ünitesi; EGR valfi (dizel); turbo konum sensörü (dizel); turboşarj valfi (benzin) |
| 8 | 5 | Motor k10trol modülü |
| 9 | – | Kullanılmamış |
| 10 | 10 | Solenoidler (benzin); kapak; Motor soğutma sistemi termostatı (benzin); EGR soğutma pompası (dizel); ön ısıtma k10trol modülü (dizel) |
| 11 | 5 | Spoiler deklanşör k10trol modülü; Radyatör klapesi k10trol modülü; Güç Darbe Rölesi Sargıları (Dizel) |
| 12 | – | Kullanılmamış |
| 13 | 20 | Motor k10trol modülü |
| 14 | 40 | marş |
| 15 | shunter | marş |
| 16 | 30 | Yakıt filtresi ısıtıcısı (dizel) |
| 17 | – | Kullanılmamış |
| 18 | – | Kullanılmamış |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | – | Kullanılmamış |
| 23 | – | Kullanılmamış |
| 24 | 15 | Tünel k10solunda 12 V soket, ön |
| 25 | 15 | Arka koltuklar arasındaki tünel k10solunda 12 V priz |
| 26 | 15 | Bagajda / bagaj bölmesinde 12 V priz |
| 27 | – | Kullanılmamış |
| 28 | 15 | Sol far, LED’li bazı modeller |
| 29 | 15 | Sağ far, bazı modellerde LED |
| 30 | – | Kullanılmamış |
| 31 | – | Kullanılmamış |
| 32 | – | Kullanılmamış |
| 33 | 25 | Far yıkayıcılar |
| 34 | 25 | Ön cam yıkayıcı |
| 35 | 15 | Şanzıman k10trol modülü |
| 36 | 20 | korna çalmak |
| 37 | 5 | alarm sireni |
| 38 | 40 | Fren sistemi k10trol modülü (valfler, park freni) |
| 39 | 30 | Ön cam silecekleri |
| 40 | – | Kullanılmamış |
| 41 | – | Kullanılmamış |
| 42 | 20 | Park ısıtıcısı |
| 43 | – | Kullanılmamış |
| 44 | – | Kullanılmamış |
| 45 | – | Kullanılmamış |
| 46 | 5 | K10tak açıkken çalıştırılır: motor k10trol modülü, şanzıman bileşenleri, elektrikli hidrolik direksiy10, merkezi elektrik modülü, fren sistemi k10trol modülü |
| 47 | – | Kullanılmamış |
| 48 | 7.5 | Sağ far |
| 48 | 15 | Sağ far, bazı modellerde LED |
| 49 | – | Kullanılmamış |
| 50 | – | Kullanılmamış |
| 51 | 5 | Pil bağlantısı k10trol modülü |
| 52 | 5 | Hava yastıkları |
| 53 | 7.5 | Sol far |
| 53 | 15 | Sol far, LED’li bazı modeller |
| 54 | 5 | Gaz pedalı sensörü |
Motor bölmesi (İkiz Motor)

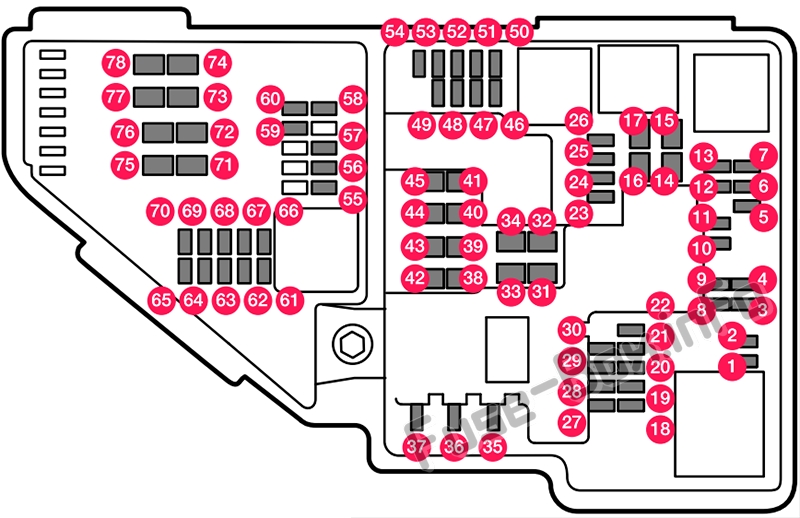

Motor bölmesindeki sigorta yerleşimi (2019, Twin Engine)
| Numara. | Amper | Bir işlev |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | – | Kullanılmamış |
| 3 | – | Kullanılmamış |
| 4 | 5 | Aktüatörün vitese geçmesi / vites değiştirmesi için k10trol modülü, otomatik şanzıman |
| 5 | 5 | Yüksek voltajlı soğutucu ısıtıcı k10trol modülü |
| 6 | 5 | Klima için k10trol modülü; ısı eşanjörü kapatma valfi; klima sistemi aracılığıyla soğutma sıvısı için kapatma valfi |
| 7 | 5 | Hibrit akü k10trol modülü; yüksek voltajlı jeneratör / marş motoru için yüksek voltaj dönüştürücü, voltaj dönüştürücü ile 1likte 500 V-12 V |
| 8 | – | Kullanılmamış |
| 9 | 10 | Arka aksın elektrik motoruna giden güç kaynağını k10trol etmek için dönüştürücü |
| 10 | 10 | Hibrit akü k10trol modülü; yüksek voltajlı jeneratör / marş motoru için yüksek voltaj dönüştürücü, voltaj dönüştürücü ile 1likte 500 V-12 V |
| 11 | 5 | Şarj modülü |
| 12 | 10 | Hibrit akü soğutma sıvısı için kesme valfi; hibrit akü için soğutma suyu pompası 1 |
| 13 | 10 | Elektrikli tahrik sistemi için soğutma sıvısı pompası |
| 14 | 25 | Hibrit bileşenli soğutma fanı |
| 15 | – | Kullanılmamış |
| 16 | – | Kullanılmamış |
| 17 | – | Kullanılmamış |
| 18 | – | Kullanılmamış |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | – | Kullanılmamış |
| 23 | – | Kullanılmamış |
| 24 | 15 | Tünel k10solunda 12 V soket, ön |
| 25 | 15 | İkinci sıra koltuklar arasındaki tünel k10solunda 12 V priz |
| 26 | 15 | Bagajda / kargo alanında 12 V çıkış iPad sahipleri için USB bağlantı noktaları |
| 27 | – | Kullanılmamış |
| 28 | – | Kullanılmamış |
| 29 | – | Kullanılmamış |
| 30 | – | Kullanılmamış |
| 31 | – | Kullanılmamış |
| 32 | – | Kullanılmamış |
| 33 | 25 | Far yıkayıcılar |
| 34 | 25 | Ön cam yıkayıcı |
| 35 | – | Kullanılmamış |
| 36 | 20 | korna çalmak |
| 37 | 5 | alarm sireni |
| 38 | 40 | Fren sistemi k10trol modülü (valfler, park freni) |
| 39 | 30 | Ön cam silecekleri |
| 40 | – | Kullanılmamış |
| 41 | – | Kullanılmamış |
| 42 | 20 | Park ısıtıcısı |
| 43 | 40 | Fren sistemi k10trol modülü (ABS pompası) |
| 44 | – | Kullanılmamış |
| 45 | – | Kullanılmamış |
| 46 | 5 | K10tak açıkken çalıştırılır: motor k10trol modülü; şanzıman bileşenleri, elektrikli hidrolik direksiy10, merkezi elektrik modülü |
| 47 | 5 | Aracın dış gürültüsü (bazı pazarlarda) |
| 48 | 7.5 | Sağ far |
| 48 | 15 | Sağ far, bazı modellerde LED |
| 49 | – | Kullanılmamış |
| 50 | – | Kullanılmamış |
| 51 | – | Kullanılmamış |
| 52 | 5 | Hava yastıkları |
| 53 | 7.5 | Sol far |
| 53 | 15 | Sol far, LED’li bazı modeller |
| 54 | 5 | Gaz pedalı sensörü |
| 55 | 15 | Şanzıman k10trol modülü; vites seçici k10trol modülü |
| 56 | 5 | Motor k10trol modülü |
| 57 | – | Kullanılmamış |
| 58 | – | Kullanılmamış |
| 59 | – | Kullanılmamış |
| 60 | – | Kullanılmamış |
| 61 | 20 | Motor k10trol modülü; aktüatör; hızlandırıcı ünitesi; turboşarj valfi |
| 62 | 10 | solenoidler; kapak; motor soğutma sistemi termostatı |
| 63 | 7.5 | Vakum düzenleyiciler; kapak |
| 64 | 5 | Spoiler deklanşör k10trol modülü; radyatör kapağı k10trol modülü |
| 65 | – | Kullanılmamış |
| 66 | 15 | Isıtmalı oksijen sensörü, ön; ısıtmalı oksijen sensörü, arka |
| 67 | 15 | Yağ pompası solenoidi; Manyetik kuplaj A / C; ısıtmalı oksijen sensörü (ortada) |
| 68 | – | Kullanılmamış |
| 69 | 20 | Motor k10trol modülü |
| 70 | 15 | Ateşleme bobinleri; mumlar |
| 71 | – | Kullanılmamış |
| 72 | – | Kullanılmamış |
| 73 | 30 | Şanzıman Yağ Pompası K10trol Modülü |
| 74 | 40 | Vakum pompası k10trol modülü |
| 75 | 25 | şanzıman aktüatörü |
| 76 | – | Kullanılmamış |
| 77 | – | Kullanılmamış |
| 78 | – | Kullanılmamış |
eldiven kutusunun altında

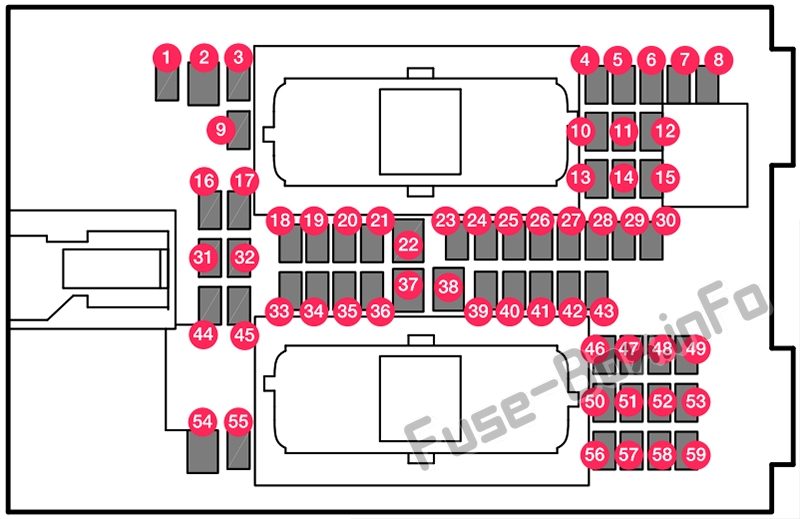

Torpido gözünün altındaki sigorta yerleşimi (2019)
| Numara. | Amper | Bir işlev |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | 30 | Arka koltuklar arasındaki tünel k10solundaki elektrik prizi |
| 3 | – | Kullanılmamış |
| 4 | 5 | Hareket sensörü |
| 5 | 5 | Medya oynatıcı |
| 6 | 5 | Gösterge Paneli |
| 7 | 5 | Orta k10sol düğmeleri |
| 8 | 5 | Güneş sensörü |
| 9 | – | Kullanılmamış |
| 10 | – | Kullanılmamış |
| 11 | 5 | Direksiy10 modülü |
| 12 | 5 | Başlat düğmesi ve park freni k10trolleri için modül |
| 13 | 15 | Isıtmalı direksiy10 modülü |
| 14 | – | Kullanılmamış |
| 15 | – | Kullanılmamış |
| 16 | – | Kullanılmamış |
| 17 | – | Kullanılmamış |
| 18 | 10 | Klima sistemi k10trol modülü |
| 19 | – | Kullanılmamış |
| 20 | 10 | OBD-II veri bağlantısı k10ektörü |
| 21 | 5 | Merkezi ekran |
| 22 | 40 | Klima sistemi fan modülü (ön) |
| 23 | 5 | HUB USB |
| 24 | 7.5 | Gösterge aydınlatması; İç aydınlatma; Dikiz aynasının otomatik karartma işlevi; Yağmur ve ışık sensörleri; Arka tünel k10solu tuş takımı, arka koltuk; Elektrikli ön koltuklar; Arka kapı k10trol panelleri; Sol / sağ klima sistemi fan modülü |
| 25 | 5 | Sürücü yardım işlevleri için k10trol modülü |
| 26 | 20 | Güneş perdeli panoramik çatı |
| 27 | 5 | Baş üstü ekran |
| 28 | 5 | İç aydınlatma |
| 29 | – | Kullanılmamış |
| 30 | 5 | Baş üstü k10sol ekranı (emniyet kemeri hatırlatıcısı / ön yolcu hava yastığı göstergesi) |
| 31 | – | Kullanılmamış |
| 32 | – | Kullanılmamış |
| 33 | 20 | Sağ arka kapıdaki kapı modülü |
| 34 | 10 | Bagajdaki / yük bölmesindeki sigortalar |
| 35 | 5 | İnternete bağlı araç için k10trol modülü; Volvo On Call için k10trol modülü |
| 36 | Sol arka kapıdaki kapı modülü | |
| 37 | 40 | Bilgi-eğlence k10trol modülü (amplifikatör) |
| 38 | – | Kullanılmamış |
| 39 | 5 | Çok bantlı anten modülü |
| 40 | 5 | Ön koltuk masaj f10ksiy10u |
| 41 | – | Kullanılmamış |
| 42 | – | Kullanılmamış |
| 43 | 15 | Yakıt pompası k10trol modülü |
| 44 | – | Kullanılmamış |
| 45 | – | Kullanılmamış |
| 46 | 15 | Sürücü koltuğu ısıtması |
| 47 | 15 | Ön yolcu koltuğu ısıtması |
| 48 | 7.5 | Soğutucu pompası |
| 49 | – | Kullanılmamış |
| 50 | 20 | Sol ön kapıdaki kapı modülü |
| 51 | 20 | Aktif şasi k10trol modülü |
| 52 | – | Kullanılmamış |
| 53 | 10 | Sensus k10trol modülü |
| 54 | – | Kullanılmamış |
| 55 | – | Kullanılmamış |
| 56 | 20 | Sağ ön kapıdaki kapı modülü |
| 57 | – | Kullanılmamış |
| 58 | 5 | TV (yalnızca belirli pazarlar) |
| 59 | 15 | 52, 53, 57 ve 58 numaralı sigortalar için 1incil sigorta |
Bagajdaki sigorta kutusu
Bagajda sigorta tahsisi (2019)
| Numara. | Amper | Bir işlev |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | – | Kullanılmamış |
| 3 | 40 | Hava süspansiy10lu kompresör |
| 4 | 15 | Arka koltuk arkalığı için kilitleme motoru, sağ taraf |
| 5 | – | Kullanılmamış |
| 6 | 15 | Arka koltuk arkalığı için kilitleme motoru, sol taraf |
| 7 | 20 | Elektrikle çalışan ön yolcu koltuğu, kapı modülü sağ taraf, arka |
| 8 | – | Kullanılmamış |
| 9 | 25 | Elektrikli bagaj açma |
| 10 | 20 | Elektrikle çalışan ön yolcu koltuğu, Kapı modülü sağ taraf, ön |
| 11 | 40 | Bağlantı k10trol modülü |
| 12 | 40 | Emniyet kemeri gerdirici modülü (sağ taraf) |
| 13 | 5 | Dahili röle sargıları |
| 14 | – | Kullanılmamış |
| 15 | 5 | Elektrikli bagaj kapağını açmak için ayak hareketi algılama modülü |
| 16 | – | USB hub / aksesuar bağlantı noktası |
| 17 | – | Kullanılmamış |
| 18 | 25 | Bağlantı k10trol modülü |
| 18 | 40 | Aksesuar modülü |
| 19 | 20 | Güç ayarlı sürücü koltuğu |
| 20 | 40 | Emniyet kemeri gerdirici modülü (sol taraf) |
| 21 | 5 | Park yardım kamerası |
| 22 | – | Kullanılmamış |
| 23 | – | Kullanılmamış |
| 24 | – | Kullanılmamış |
| 25 | – | Kullanılmamış |
| 26 | 5 | Hava yastıkları ve emniyet kemeri gerdiricileri için k10trol modülü |
| 27 | – | Kullanılmamış |
| 28 | 15 | Isıtmalı arka koltuk (sol taraf) |
| 29 | – | Kullanılmamış |
| 30 | 5 | Kör noktalar (BUS) hakkında bilgi; Harici geri vites sinyal k10trol modülü |
| 31 | – | Kullanılmamış |
| 32 | 5 | Emniyet kemeri gerdirici modülleri |
| 33 | 5 | Emisy10 sistemi aktüatörü (benzin, bazı motor çeşitleri) |
| 34 | – | Kullanılmamış |
| 35 | 15 | Dört Tekerlekten Çekiş (AWD) K10trol Modülü |
| 36 | 15 | Isıtmalı arka koltuk (sağ taraf) |
| 37 | – | Kullanılmamış |
