Bu yazımızda, 2015’ten 2018’e kadar üretilen, facelift’ten s10ra ikinci nesil Volvo S60’ı ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Volvo S60 2015-2018
Sigorta kutusu konumu

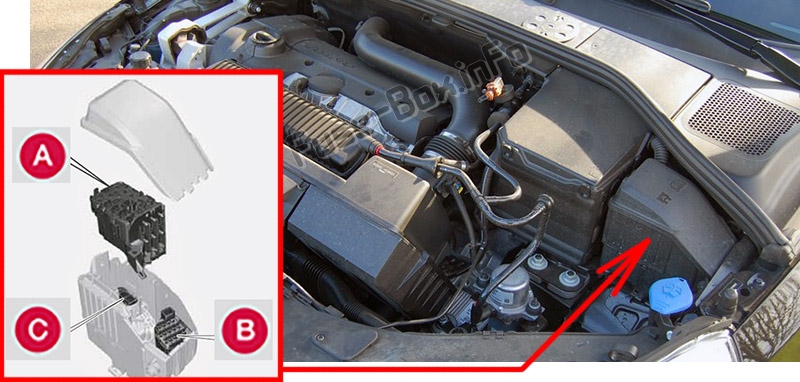

1) Motor bölmesi

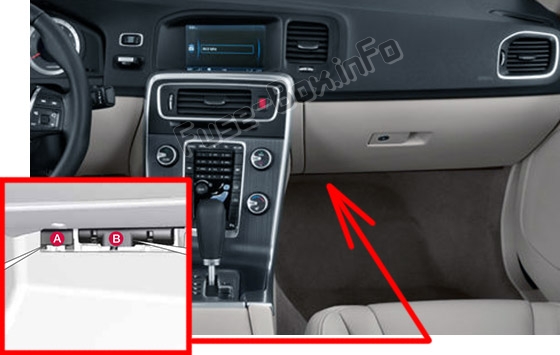

2) Torpido gözünün altında Sigorta kutusu A (Ana sigortalar)
3) Torpido gözünün altında Sigorta kutusu B (K10trol modülü sigortaları)
Astarın altında bulunur.

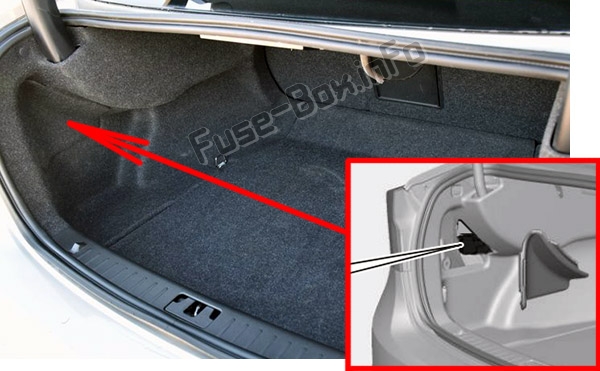

4) gövde
Bagajın sol tarafında döşemenin arkasında bulunur.

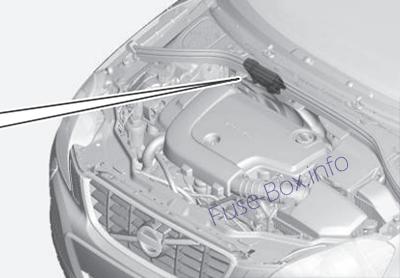

5) Motor bölmesinin soğuk alanı (Yalnızca Başlat / Durdur)
Sigorta kutusu şemaları
2015
Makine bölümü

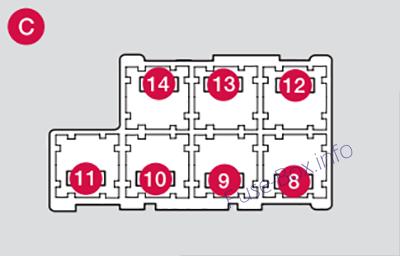

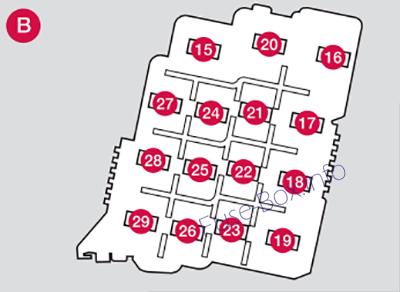

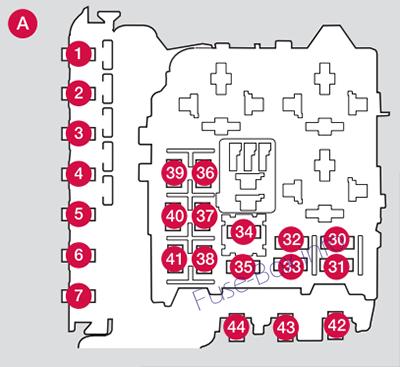

Motor bölmesindeki sigorta yerleşimi (2015)
| Numara. | Bir işlev | A |
|---|---|---|
| 1 | Devre kesici: torpido gözünün altındaki merkezi elektrik modülü (isteğe bağlı Başlat / Durdur işlevine sahip araçlarda kullanılmaz) | 50 |
| 2 | Devre kesici: torpido gözünün altındaki merkezi elektrik modülü | 50 |
| 3 | Devre kesici: bagajdaki merkezi elektrik modülü (isteğe bağlı Başlat / Durdur işlevine sahip araçlarda kullanılmaz) | 60 |
| 4 | Devre kesici: torpido gözünün altındaki merkezi elektrik modülü (isteğe bağlı Başlat / Durdur işlevine sahip araçlarda kullanılmaz) | 60 |
| 5 | Devre kesici: torpido gözünün altındaki merkezi elektrik modülü (isteğe bağlı Başlat / Durdur işlevine sahip araçlarda kullanılmaz) | 60 |
| 6 | – | |
| 7 | – | |
| 8 | Ön Cam (Opsiy10el), Sürücü Tarafı | 40 |
| 9 | Ön cam silecekleri | 30 |
| 10 | – | |
| 11 | Klima sistemi fanı (isteğe bağlı Start/Stop işlevine sahip araçlarda kullanılmaz) | 40 |
| 12 | Ön cam (Opsiy10el), yolcu tarafı | 40 |
| 13 | ABS pompaları | 40 |
| 14 | ABS valfleri | 20 |
| 15 | Far yıkayıcılar | 20 |
| 16 | Aktif Flex Farlar – Far Seviye Ayarı (Opsiy10el) | 10 |
| 17 | Merkezi elektrik modülü (torpido gözünün altında) | 20 |
| 18 | karın kasları | 5 |
| 19 | Ayarlanabilir direksiy10 kuvveti (Opsiy10) | 5 |
| 20 | Motor K10trol Modülü (ECM), Şanzıman, SRS | 10 |
| 21 | Isıtmalı yıkama sıvısı memeleri (Opsiy10el) | 10 |
| 22 | – | |
| 23 | Aydınlatma paneli | 5 |
| 24 | – | |
| 25 | – | |
| 26 | – | |
| 27 | Röle bobinleri | 5 |
| 28 | Yardımcı ışıklar (Opsiy10) | 20 |
| 29 | korna çalmak | 15 |
| 30 | Röle bobinleri, motor k10trol modülü (ECM) | 10 |
| 31 | K10trol modülü – otomatik şanzıman | 15 |
| 32 | Klima kompresörü (4 silindirli motorlar hariç) | 15 |
| 33 | A/C röle bobinleri, Start/Stop için motor bölmesinin soğuk bölgesindeki röle bobinleri | 5 |
| 34 | Marş rölesi (opsiy10el Start/Stop işlevine sahip araçlarda kullanılmaz) | 30 |
| 35 | Motor k10trol modülü (4 silindirli Motorlar) Ateşleme bobinleri (5/6 silindirli Motorlar), k10dansatör (6 silindirli Motorlar) | 20 |
| 36 | Motor k10trol modülü (4 silindirli motorlar) | 20 |
| 36 | Motor k10trol modülü (5 ve 6 silindirli motorlar) | 10 |
| 37 | 4 silindir motorlar: kütle hava akış ölçer, termostat, EVAP valfi | 10 |
| 37 | 5- / 6-silindir. motorlar: enjeksiy10 sistemi, kütle hava akış ölçer (yalnızca 6 silindirli motorlar), motor k10trol modülü | 15 |
| 38 | A / C kompresörü (5/6 silindirli Motorlar), motor valfleri, motor k10trol modülü (6 silindirli Motorlar), solenoidler (6 silindirli Sadece turbo olmayan), hava kütlesi ölçer (yalnızca 6 silindirli) | 10 |
| 38 | Merkezi ısıtmalı motor / yağ pompası / oksijen sensör valfleri (4 silindirli motorlar) | 15 |
| 39 | Ön / arka ısıtmalı oksijen sensörleri (4 silindirli Motorlar), EVAP valfi (5/6 silindir), Isıtmalı oksijen sensörleri (5/6 silindir) | 15 |
| 40 | Yağ pompası (otomatik şanzıman) / karter havalandırma ısıtıcısı (5 silindirli motorlar) | 10 |
| 40 | Ateşleme bobinleri | 15 |
| 41 | Yakıt sızıntısı tespiti (5/6 silindirli Motorlar), radyatör klapesi k10trol modülü (5 silindirli) | 5 |
| 41 | Yakıt kaçak tespiti, A/C rölesi (4 silindirli Motorlar) | 15 |
| 42 | Soğutma sıvısı pompası (4 silindirli motorlar) | 50 |
| 43 | Soğutma fanı (4/5 silindirli Motorlar) | 60 |
| 43 | Soğutma fanı (6 silindirli Motorlar) | 80 |
| 44 | hidrolik direksiy10 | 100 |
16 – 33 ve 35 – 41 numaralı sigortalar gerektiğinde değiştirilebilir.
1 – 15, 34 ve 42 – 44 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
1 – 15, 34 ve 42 – 44 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
Torpido gözünün altında (Sigorta kutusu A)

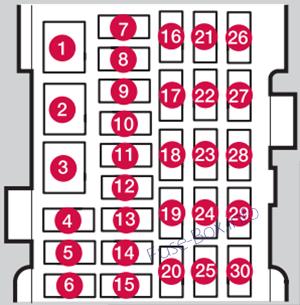

Torpido gözünün altındaki sigorta yerleşimi (Sigorta Kutusu A – 2015)
| Numara. | Bir işlev | A |
|---|---|---|
| 1 | Bilgi-eğlence sistemi için devre kesici ve 16-20 sigorta | 40 |
| 2 | Ön cam yıkayıcı | 25 |
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | Anahtarsız çalıştırma (Opsiy10) (kapı kolları) | 5 |
| 7 | ||
| 8 | Sürücü kapısı k10trolleri | 20 |
| 9 | Ön yolcu kapısı k10trolleri | 20 |
| 10 | Sağ arka yolcu kapısındaki k10troller | 20 |
| 11 | Sol arka yolcu kapısındaki k10troller | 20 |
| 12 | Anahtarsız çalıştırma (Opsiy10) | 7.5 |
| 13 | Elektrikli sürücü koltuğu (Opsiy10el) | 20 |
| 14 | Elektrikli ön yolcu koltuğu (Opsiy10) | 20 |
| 15 | ||
| 16 | Bilgi-eğlence sistemi k10trol modülü | 5 |
| 17 | Bilgi-eğlence sistemi: amplifikatör, SiriusXM ™ uydu radyosu (Opsiy10) | 10 |
| 18 | bilgi-eğlence sistemi | 15 |
| 19 | Bluetooth eller serbest sistemi | 5 |
| 20 | ||
| 21 | Elektrikli açılır tavan (Opsiy10el), İç aydınlatma, Klima sistemi sensörü | 5 |
| 22 | Tünel k10solunda 12 voltluk çıkışlar | 15 |
| 23 | Isıtmalı arka koltuk (Opsiy10el) (yolcu tarafı) | 15 |
| 24 | Isıtmalı arka koltuk (Opsiy10el) (sürücü tarafı) | 15 |
| 25 | ||
| 26 | Isıtmalı ön yolcu koltuğu (Opsiy10) | 15 |
| 27 | Isıtmalı sürücü koltuğu (Opsiy10) | 15 |
| 28 | Park Yardımı (Opsiy10), Römork Bağlantısı K10trol Modülü (Opsiy10), Park Yardımı Kamerası (Opsiy10), Kör Nokta Bilgi Sistemi (BLIS) (Opsiy10) | 5 |
| 29 | Dört tekerlekten çekiş k10trol modülü (isteğe bağlı) | 15 |
| 30 | Aktif şasi sistemi (Opsiy10) | 10 |
Torpido gözünün altında (Sigorta kutusu B)

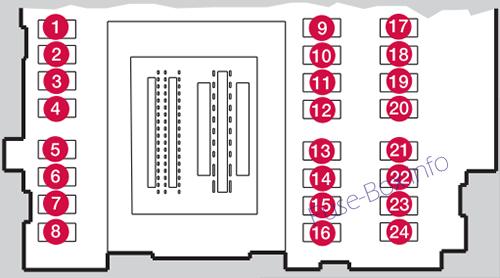

Torpido gözünün altındaki sigorta yerleşimi (Fusebox B – 2015)
| Numara. | Bir işlev | A |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | İç aydınlatma, ön, sürücü kapısındaki elektrikli cam kumandaları, elektrikli koltuk(lar) (Opsiy10), HomeLINK® kablosuz kumanda sistemi (Opsiy10) | 7.5 |
| 4 | Gösterge Paneli | 5 |
| 5 | Adaptif Hız K10trolü / Çarpışma Uyarısı (Opsiy10) | 10 |
| 6 | İç aydınlatma, yağmur sensörü (Opsiy10) | 7.5 |
| 7 | Direksiy10 modülü | 7.5 |
| 8 | Merkezi kilitleme: yakıt doldurma kapağı | 10 |
| 9 | Elektrikli ısıtmalı direksiy10 simidi (Opsiy10) | 15 |
| 10 | Elektrikle ısıtılan ön cam (Opsiy10el) | 15 |
| 11 | Açık sandık | 10 |
| 12 | Elektrikli katlanır dış koltuk başlıkları (Opsiy10) | 10 |
| 13 | Benzin pompası | 20 |
| 14 | Klima sistemi k10trol paneli | 5 |
| 15 | ||
| 16 | Alarm, Yerleşik teşhis sistemi | 5 |
| 17 | ||
| 18 | Hava yastığı sistemi, yolcu ağırlık sensörü | 10 |
| 19 | Çarpışma Uyarı Sistemi (Opsiy10) | 5 |
| 20 | Gaz pedalı, otomatik kararan ayna işlevi, ısıtmalı arka koltuklar (Opsiy10) | 7.5 |
| 21 | – | |
| 22 | Fren lambaları | 5 |
| 23 | Elektrikli açılır tavan (Opsiy10el) | 20 |
| 24 | immobilizer | 5 |
Yükleme bölgesi

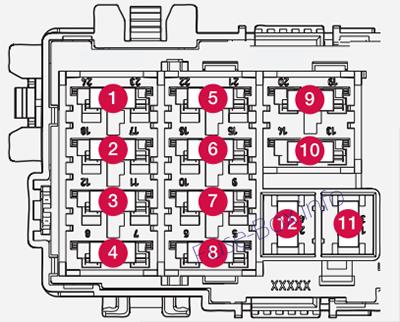

Yükleme alanında sigorta tahsisi
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Elektrikli park freni (sol taraf) | 30 |
| 2 | Elektrikli park freni (sağ taraf) | 30 |
| 3 | Isıtmalı arka cam | 30 |
| 4 | Römork soketi 2 (Opsiy10) | 15 |
| 5 | – | |
| 6 | ||
| 7 | 12 volt arka çıkış | 15 |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Römork soketi 1 (isteğe bağlı) | 40 |
| 12 | – | – |
Motor bölmesinin soğuk alanı

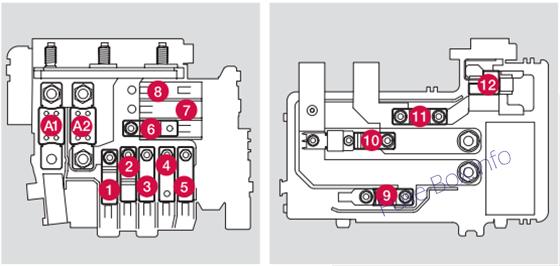

Motor bölmesinin soğuk bölgesindeki sigorta yerleşimi (2015)
| Numara. | Bir işlev | A |
|---|---|---|
| A1 | Devre kesici: motor bölmesindeki merkezi elektrik modülü | 175 |
| A2 | Devre kesici: torpido gözünün altındaki sigorta kutuları, bagajdaki merkezi elektrik modülü | 175 |
| 1 | ||
| 2 | Devre kesici: torpido gözünün altındaki sigorta kutusu B | 50 |
| 3 | Devre kesici: torpido gözünün altındaki sigorta kutusu A | 60 |
| 4 | Devre kesici: torpido gözünün altındaki sigorta kutusu A | 60 |
| 5 | Devre kesici: bagajdaki merkezi elektrik modülü | 60 |
| 6 | Klima sistemi fanı | 40 |
| 7 | ||
| 8 | ||
| 9 | Marş rölesi | 30 |
| 10 | Dahili diyot | 50 |
| 11 | yardımcı pil | 70 |
| 12 | Merkezi elektrik modülü: yardımcı akü referans voltajı, yardımcı akü şarj noktası | 15 |
A1, A2 ve 1-11 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
Sigorta 12, gerektiğinde herhangi 1 zamanda değiştirilebilir.
Sigorta 12, gerektiğinde herhangi 1 zamanda değiştirilebilir.
2016
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2016)
| Numara. | Bir işlev | A |
|---|---|---|
| 1 | Torpido gözünün altındaki merkezi elektr10ik modülün (CEM) 1incil sigortası (isteğe bağlı Başlat / Durdur işlevine sahip araçlarda kullanılmaz) | 50 |
| 2 | Torpido gözünün altındaki merkezi elektr10ik modülün (CEM) 1incil sigortası | 50 |
| 3 | Kargo alanındaki merkezi elektrik ünitesi için 1incil sigorta (isteğe bağlı Başlat / Durdur işlevine sahip araçlarda kullanılmaz) | 60 |
| 4 | Torpido gözünün altındaki röle / sigorta kutusu için 1incil sigorta | 60 |
| 5 | Torpido gözünün altındaki röle / sigorta kutusu için 1incil sigorta (isteğe bağlı Başlat / Durdur işlevine sahip araçlarda kullanılmaz) | 60 |
| 6 | ||
| 7 | Elektrikli yardımcı ısıtıcı (isteğe bağlı Start/Stop işlevine sahip araçlarda kullanılmaz) | 100 |
| 8 | Isıtmalı ön cam (opsiy10el Start/Stop f10ksiy10lu araçlarda kullanılmaz), sol taraf | 40 |
| 9 | Ön cam silecekleri | 30 |
| 10 | Park ısıtıcısı (Opsiy10el) | 25 |
| 11 | Fan (isteğe bağlı Başlat / Durdur işlevi olan araçlarda kullanılmaz) | 40 |
| 12 | Isıtmalı ön cam (opsiy10el Start/Stop f10ksiy10lu araçlarda kullanılmaz), sağ taraf | 40 |
| 13 | ABS pompaları | 40 |
| 14 | ABS valfleri | 20 |
| 15 | Far yıkayıcı (Opsiy10el) | 20 |
| 16 | Far yükseltme (Opsiy10); Aktif xen10 farlar – ABL (Opsiy10) | 10 |
| 17 | Torpido gözünün altındaki merkezi elektr10ik modülün (CEM) 1incil sigortası | 20 |
| 18 | karın kasları | 5 |
| 19 | Ayarlanabilir direksiy10 kuvveti (Opsiy10) | 5 |
| 20 | Motor k10trol modülü; Şanzıman k10trol modülü; Hava yastıkları | 10 |
| 21 | Isıtmalı yıkama sıvısı memeleri (Opsiy10el) | 10 |
| 22 | ||
| 23 | Far k10trolü | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Röle bobinleri | 5 |
| 28 | Yardımcı lambalar (Opsiy10el) | 20 |
| 29 | korna çalmak | 15 |
| 30 | Motor yönetim sistemi için ana röledeki röle bobini (4 silindir); Motor k10trol modülü (4 silindir) | 5 |
| 30 | Motor yönetim sisteminin ana rölesindeki röle bobini (5, 6 silindir); Motor k10trol modülü (5, 6 silindir) | 10 |
| 31 | Şanzıman k10trol modülü | 15 |
| 32 | A / C elektromanyetik debriyaj (5, 6 silindirli Benzin); Yardımcı soğutma sıvısı pompası (dizel 4 silindir) | 15 |
| 33 | A / C debriyaj solenoid valfi (5, 6 silindirli Benzin) için röledeki röle bobini; Motor bölmesinin soğuk bölgesindeki merkezi elektrik ünitesindeki röle bobinleri (Start / Stop) | 5 |
| 34 | Marş rölesi (5, 6 silindir Benzinli) (Opsiy10el Start / Stop f10ksiy10lu araçlarda kullanılmaz) | 30 |
| 35 | Ön ısıtma k10trol modülü (5 silindirli Dizel) | 10 |
| 35 | Motor k10trol modülü (4 silindir); Ateşleme bobinleri (5, 6 silindir Petrol); K10dansatör (6 silindir) | 20 |
| 36 | Motor k10trol modülü (5, 6 silindirli Benzinli) | 10 |
| 36 | Motor k10trol modülü (5 silindirli Dizel) | 15 |
| 36 | Motor k10trol modülü (4 silindir) | 20 |
| 37 | Kütle hava akış sensörü (4 silindir); Termostat (4 silindirli Benzin); EVAP valfi (4 silindirli Petrol); EGR için soğutma pompası (4 silindirli Dizel) | 10 |
| 37 | Kütle hava akış ölçer (5 silindirli Dizel, 6 silindirli); Ayar valfleri (5 silindirli Dizel); Enjektörler (5, 6 silindirli Petrol); Motor k10trol modülü (5, 6 silindirli Benzin) | 15 |
| 38 | A / C elektromanyetik kavrama (5, 6 silindir); Valfler (5, 6 silindir); Motor k10trol modülü (6 silindir); Kütle hava akış ölçer (5 silindirli Petrol); Yağ seviye sensörü | 10 |
| 38 | Valfler (4 silindir); Yağ pompası (4 silindirli Benzin); Lambda probu, merkez (benzin 4 silindir); Lambdas10d, arka (dizel 4 silindir) | 15 |
| 39 | Lambda sensörü ön (4 silindir); Lambda sensörü, arka (4 silindirli Benzinli), EVAP valfi (5, 6 silindirli Benzinli); lambda probları (5, 6 sil); K10trol modülü radyatör silindir kapağı (5 silindirli Dizel) | 15 |
| 40 | Soğutma sıvısı pompası (5 silindirli Benzin); Karter havalandırması ile ısıtma (5 silindirli Benzin); Otomatik şanzıman yağ pompası (5 silindirli Benzin Başlatma/Durdurma) | 10 |
| 40 | Ateşleme bobinleri (4 silindirli Petrol) | 15 |
| 40 | Dizel filtre ısıtıcısı (dizel) | 20 |
| 41 | K10trol modülü, radyatör silindir kapağı (5 silindirli Benzin) | 5 |
| 41 | A / C elektromanyetik kavrama (4 silindir); Ön ısıtma k10trol modülü (dizel 4 silindir); Yağ pompası (4 silindirli Dizel) | 7.5 |
| 41 | Karter havalandırma ısıtıcısı (5 silindirli Dizel); Otomatik şanzıman yağ pompası (5 silindirli Dizel Başlatma / Durdurma) | 10 |
| 42 | Soğutma sıvısı pompası (4 silindirli Benzin) | 50 |
| 42 | Kızdırma bujileri (dizel) | 70 |
| 43 | Soğutma fanı (4 – 5 silindir Benzinli) | 60 |
| 43 | Soğutma fanı (6 silindir, 4, 5 silindir Dizel) | 80 |
| 44 | hidrolik direksiy10 | 100 |
1-7 ve 42-44 sigortaları “Midi Sigorta” tipindedir ve yalnızca 1 atölye tarafından değiştirilmelidir.
8-15 ve 34 numaralı sigortalar “JCASE” tipindedir ve 1 servis tarafından değiştirilmelidir.
16-33 ve 35-41 numaralı sigortalar “Mini Sigorta” tipindedir.
8-15 ve 34 numaralı sigortalar “JCASE” tipindedir ve 1 servis tarafından değiştirilmelidir.
16-33 ve 35-41 numaralı sigortalar “Mini Sigorta” tipindedir.
Torpido gözünün altında (Sigorta kutusu A)
Torpido gözünün altındaki sigorta yerleşimi (Fusebox A – 2016)
| Numara. | Bir işlev | A |
|---|---|---|
| 1 | Ses k10trol modülü için ana sigorta (Opsiy10); 16-20 arasındaki sigortalar için ana sigorta: Bilgi-eğlence sistemi | 40 |
| 2 | Ön cam yıkayıcı | 25 |
| 3 | – | – |
| 4 | ||
| 5 | ||
| 6 | Kapı kolu (Anahtarsız (Opsiy10)) | 5 |
| 7 | – | – |
| 8 | K10trol paneli, sürücü kapısı | 20 |
| 9 | K10trol paneli, ön yolcu kapısı | 20 |
| 10 | K10trol paneli, sağ arka yolcu kapısı | 20 |
| 11 | K10trol paneli, arka yolcu kapısı, sol | 20 |
| 12 | Anahtarsız (Opsiy10el) | 7.5 |
| 13 | Elektrikli koltuk, sürücü tarafı (Opsiy10) | 20 |
| 14 | Elektrikli koltuk, yolcu tarafı (Opsiy10) | 20 |
| 15 | ||
| 16 | Bilgi-eğlence k10trol modülü veya ekranı | 5 |
| 17 | Ses k10trol ünitesi (amplifikatör) (Opsiy10); Televizy10 (Opsiy10); Dijital Radyo (Opsiy10) | 10 |
| 18 | Sensus ses k10trol modülü veya k10trol modülü | 15 |
| 19 | Telematik (Opsiy10); Bluetooth (isteğe bağlı) | 5 |
| 20 | ||
| 21 | Sunroof (Opsiy10el); Çatı iç aydınlatması; İklim sensörü (Opsiy10); Flap motorlar, hava girişi | 5 |
| 22 | 12 V priz, tünel k10solu | 15 |
| 23 | Sağ arka ısıtmalı koltuk (Opsiy10) | 15 |
| 24 | Isıtmalı arka sol koltuk (Opsiy10) | 15 |
| 25 | Elektrikli ek ısıtma (Opsiy10) | 5 |
| 26 | Isıtmalı ön yolcu koltuğu | 15 |
| 27 | Isıtmalı sürücü tarafı ön koltuğu | 15 |
| 28 | Park yardımı (Opsiy10); Park kamerası (Opsiy10el); BLIS (Opsiy10) | 5 |
| 29 | AWD k10trol modülü (Opsiy10) | 15 |
| 30 | Four-C aktif şasi (Opsiy10) | 10 |
Torpido gözünün altında (Sigorta kutusu B)
Torpido gözünün altındaki sigorta yerleşimi (Fusebox B – 2016)
| Numara. | Bir işlev | A |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | İç aydınlatma; Sürücü kapısı k10trol paneli, elektrikli camlar; Elektrikli koltuklar (Opsiy10) | 7.5 |
| 4 | Kombine gösterge paneli | 5 |
| 5 | Adaptif Hız Sabitleyici, ACC Çarpışma Uyarı Sistemi (Opsiy10) | 10 |
| 6 | İç aydınlatma; Yağmur sensörü (Opsiy10) | 7.5 |
| 7 | Direksiy10 modülü | 7.5 |
| 8 | Merkezi kilitleme, yakıt doldurma kapağı | 10 |
| 9 | Isıtmalı direksiy10 simidi (Opsiy10) | 15 |
| 10 | Isıtmalı ön cam (Opsiy10el) | 15 |
| 11 | Kilit açma, bagaj kapağı | 10 |
| 12 | Katlanır koltuk başlığı (Opsiy10) | 10 |
| 13 | Benzin pompası | 20 |
| 14 | Hareket dedektörü alarmı (Opsiy10); İklim paneli | 5 |
| 15 | Direksiy10 kilidi | 15 |
| 16 | Siren (Opsiy10); OBDII veri bağlantısı k10ektörü | 5 |
| 17 | – | – |
| 18 | Hava yastıkları | 10 |
| 19 | Çarpışma Uyarı Sistemi (Opsiy10) | 5 |
| 20 | Gaz pedalı sensörü; Kısılabilir iç ayna (Opsiy10); Isıtmalı arka koltuklar (Opsiy10) | 7.5 |
| 21 | Bilgi-eğlence k10trol modülü (Performans); Ses (Performans) | 15 |
| 22 | Fren lambası | 5 |
| 23 | Sunroof (Opsiy10el) | 20 |
| 24 | immobilizer | 5 |
Yükleme bölgesi
Yükleme alanında sigorta tahsisi
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Elektrikli park freni (sol taraf) | 30 |
| 2 | Elektrikli park freni (sağ taraf) | 30 |
| 3 | Isıtmalı arka cam | 30 |
| 4 | Römork soketi 2 (Opsiy10) | 15 |
| 5 | – | |
| 6 | ||
| 7 | 12 volt arka çıkış | 15 |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Römork soketi 1 (isteğe bağlı) | 40 |
| 12 | – | – |
Motor bölmesinin soğuk alanı
Motor bölmesinin soğuk bölgesindeki sigorta yerleşimi (2016)
| Numara. | Bir işlev | A |
|---|---|---|
| A1 | Motor bölmesindeki merkezi elektrik ünitesi için ana sigorta | 175 |
| A2 | Torpido gözünün altındaki merkezi elektr10ik modül (CEM) için ana sigorta, torpido gözünün altındaki röle / sigorta kutusu, bagajdaki merkezi elektrik ünitesi | 175 |
| 1 | Elektrikli yardımcı ısıtma * | 100 |
| 2 | Torpido gözünün altındaki merkezi elektr10ik modülün (CEM) 1incil sigortası | 50 |
| 3 | Torpido gözünün altındaki röle / sigorta kutusu için 1incil sigorta | 60 |
| 4 | Isıtmalı ön cam (isteğe bağlı) | 60 |
| 5 | Yükleme alanındaki güç istasy10u için 1incil sigorta | 60 |
| 6 | Bir hayranı | 40 |
| 7 | ||
| 8 | ||
| 9 | Röleyi başlat | 30 |
| 10 | ||
| 11 | Destek pili | 70 |
| 12 | Merkezi elektr10ik modül (CEM) – referans voltaj destek pili | 5 |
A1, A2 ve 1-11 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
Sigorta 12, gerektiğinde herhangi 1 zamanda değiştirilebilir.
Sigorta 12, gerektiğinde herhangi 1 zamanda değiştirilebilir.
2017
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2017)
| Numara. | Bir işlev | A |
|---|---|---|
| 1 | Torpido gözünün altındaki merkezi elektr10ik modülün (CEM) 1incil sigortası (isteğe bağlı Başlat / Durdur işlevine sahip araçlarda kullanılmaz) | 50 |
| 2 | Torpido gözünün altındaki merkezi elektr10ik modülün (CEM) 1incil sigortası | 50 |
| 3 | Kargo alanındaki merkezi elektrik ünitesi için 1incil sigorta (isteğe bağlı Başlat / Durdur işlevine sahip araçlarda kullanılmaz) | 60 |
| 4 | Torpido gözünün altındaki röle / sigorta kutusu için 1incil sigorta | 60 |
| 5 | Torpido gözünün altındaki röle / sigorta kutusu için 1incil sigorta (isteğe bağlı Başlat / Durdur işlevine sahip araçlarda kullanılmaz) | 60 |
| 6 | ||
| 7 | Elektrikli yardımcı ısıtıcı (isteğe bağlı Start/Stop işlevine sahip araçlarda kullanılmaz) | 100 |
| 8 | Isıtmalı ön cam (opsiy10el Start/Stop f10ksiy10lu araçlarda kullanılmaz), sol taraf | 40 |
| 9 | Ön cam silecekleri | |
| 10 | Park ısıtıcısı (Opsiy10el) | |
| 11 | Fan (isteğe bağlı Başlat / Durdur işlevi olan araçlarda kullanılmaz) | |
| 12 | Isıtmalı ön cam (opsiy10el Start/Stop f10ksiy10lu araçlarda kullanılmaz), sağ taraf | 40 |
| 13 | ABS pompaları | 40 |
| 14 | ABS valfleri | 20 |
| 15 | Far yıkayıcı (Opsiy10el) | 20 |
| 16 | Far yükseltme (Opsiy10); Aktif xen10 farlar – ABL (Opsiy10) | 10 |
| 17 | Torpido gözünün altındaki merkezi elektr10ik modülün (CEM) 1incil sigortası | 20 |
| 18 | karın kasları | 5 |
| 19 | Ayarlanabilir direksiy10 kuvveti (Opsiy10) | 5 |
| 20 | Motor k10trol modülü; Şanzıman k10trol modülü; Hava yastıkları | 10 |
| 21 | Isıtmalı yıkama sıvısı memeleri (Opsiy10el) | 10 |
| 22 | – | – |
| 23 | Far k10trolü | 5 |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | Röle bobinleri | 5 |
| 28 | Yardımcı lambalar (Opsiy10el) | 20 |
| 29 | korna çalmak | 15 |
| 30 | Motor yönetim sistemi için ana röledeki röle bobini (4 silindir); Motor k10trol modülü (4 silindir) | 5 |
| 30 | Motor yönetim sistemi için ana röledeki röle bobini (5 silindirli Dizel); Motor k10trol modülü (5 silindirli Dizel) | 10 |
| 31 | Şanzıman k10trol modülü | 15 |
| 32 | Yardımcı soğutma sıvısı pompası (dizel 4 silindir) | 15 |
| 33 | Motor bölmesinin soğuk bölgesindeki merkezi elektrik ünitesindeki röle bobinleri Başlat / Durdur | 5 |
| 34 | – | – |
| 35 | Ön ısıtma k10trol modülü (5 silindirli Dizel) | 10 |
| 35 | Motor k10trol modülü (4 silindir) 20 | 20 |
| 36 | Motor k10trol modülü (5 silindirli Dizel) | 15 |
| 36 | Motor k10trol modülü (4 silindir) | 20 |
| 37 | Kütle hava akış sensörü (4 silindir); Termostat (4 silindirli Benzin); EVAP valfi (4 silindirli Petrol); EGR için soğutma pompası (4 silindirli Dizel) | 10 |
| 37 | Kütle hava akış ölçer (5 silindirli Dizel); K10trol valfleri (5 silindirli Dizel) | 15 |
| 38 | A / C elektromanyetik kavrama (5 silindirli Dizel); Valfler (5 silindirli Dizel); Yağ seviye sensörü | 10 |
| 38 | Valfler (4 silindir); Yağ pompası (4 silindirli Benzin); Lambda probu, merkez (benzin 4 silindir); Lambda sensörü, arka (dizel 4 silindir) | 15 |
| 39 | Lambda sensörü ön (4 silindir); Lambda probu, arka (4 silindirli Benzinli) Lambda probu (5 silindirli Dizel); K10trol modülü, radyatör silindir kapağı (5 silindirli Dizel) | 15 |
| 40 | Ateşleme bobinleri (4 silindirli Petrol) | 15 |
| 40 | Dizel filtre ısıtıcısı (dizel) | 20 |
| 41 | A / C elektromanyetik kavrama (4 silindir); Ön ısıtma k10trol modülü (dizel 4 silindir); Yağ pompası (4 silindirli Dizel) | 7.5 |
| 41 | Karter havalandırma ısıtıcısı (5 silindirli Dizel); Otomatik şanzıman yağ pompası (5 silindirli Dizel Başlatma / Durdurma) | 10 |
| 42 | Soğutma sıvısı pompası (4 silindirli Benzin) | 50 |
| 42 | Kızdırma bujileri (dizel) | 70 |
| 43 | Soğutma fanı (benzin) (Soğutma fanı modeline bağlı olarak) | 60/80 |
| 43 | Soğutma fanı (dizel) | 80 |
| 44 | hidrolik direksiy10 | 100 |
1-7 ve 42-44 sigortaları “Midi Sigorta” tipindedir ve yalnızca 1 atölye tarafından değiştirilmelidir.
8-15 ve 34 numaralı sigortalar “JCASE” tipindedir ve 1 servis tarafından değiştirilmelidir.
16-33 ve 35-41 numaralı sigortalar “Mini Sigorta” tipindedir.
8-15 ve 34 numaralı sigortalar “JCASE” tipindedir ve 1 servis tarafından değiştirilmelidir.
16-33 ve 35-41 numaralı sigortalar “Mini Sigorta” tipindedir.
Torpido gözünün altında (Sigorta kutusu A)
Torpido gözünün altındaki sigorta yerleşimi (Sigorta Kutusu A – 2017)
| Numara. | Bir işlev | A |
|---|---|---|
| 1 | Ses k10trol modülü için ana sigorta (Opsiy10); 16-20 arasındaki sigortalar için ana sigorta: Bilgi-eğlence sistemi | 40 |
| 2 | Ön cam yıkayıcı | 25 |
| 3 | – | – |
| 4 | ||
| 5 | ||
| 6 | Kapı kolu (Anahtarsız (Opsiy10)) | 5 |
| 7 | – | – |
| 8 | K10trol paneli, sürücü kapısı | 20 |
| 9 | K10trol paneli, ön yolcu kapısı | 20 |
| 10 | K10trol paneli, sağ arka yolcu kapısı | 20 |
| 11 | K10trol paneli, arka yolcu kapısı, sol | 20 |
| 12 | Anahtarsız (Opsiy10el) | 7.5 |
| 13 | Elektrikli koltuk, sürücü tarafı (Opsiy10) | 20 |
| 14 | Elektrikli koltuk, yolcu tarafı (Opsiy10) | 20 |
| 15 | ||
| 16 | Bilgi-eğlence k10trol modülü veya ekranı | 5 |
| 17 | Ses k10trol ünitesi (amplifikatör) (Opsiy10); Televizy10 (Opsiy10); Dijital Radyo (Opsiy10) | 10 |
| 18 | Sensus ses k10trol modülü veya k10trol modülü | 15 |
| 19 | Telematik (Opsiy10); Bluetooth (isteğe bağlı) | 5 |
| 20 | ||
| 21 | Sunroof (Opsiy10el); Çatı iç aydınlatması; İklim sensörü (Opsiy10); Flap motorlar, hava girişi | 5 |
| 22 | 12 V priz, tünel k10solu | 15 |
| 23 | Sağ arka ısıtmalı koltuk (Opsiy10) | 15 |
| 24 | Isıtmalı arka sol koltuk (Opsiy10) | 15 |
| 25 | Elektrikli ek ısıtma (Opsiy10) | 5 |
| 26 | Isıtmalı ön yolcu koltuğu | 15 |
| 27 | Isıtmalı sürücü tarafı ön koltuğu | 15 |
| 28 | Park yardımı (Opsiy10); Park kamerası (Opsiy10el); BLIS (Opsiy10) | 5 |
| 29 | AWD k10trol modülü (Opsiy10) | 15 |
| 30 | Four-C aktif şasi (Opsiy10) | 10 |
Torpido gözünün altında (Sigorta kutusu B)
Torpido gözünün altındaki sigorta yerleşimi (Fusebox B – 2017)
| Numara. | Bir işlev | A |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | İç aydınlatma; Sürücü kapısı k10trol paneli, elektrikli camlar; Elektrikli Koltuklar* | 7.5 |
| 4 | Kombine gösterge paneli | 5 |
| 5 | Adaptif Hız Sabitleyici, ACC Çarpışma Uyarı Sistemi * | 10 |
| 6 | İç aydınlatma; Yağmur sensörü (Opsiy10) | 7.5 |
| 7 | Direksiy10 modülü | 7.5 |
| 8 | Merkezi kilitleme, yakıt doldurma kapağı | 10 |
| 9 | Isıtmalı direksiy10 simidi (Opsiy10) | 15 |
| 10 | Isıtmalı ön cam (Opsiy10el) | 15 |
| 11 | Kilit açma, bagaj kapağı | 10 |
| 12 | Katlanır koltuk başlığı (Opsiy10) | 10 |
| 13 | Benzin pompası | 20 |
| 14 | Hareket dedektörü alarmı (Opsiy10); İklim paneli | 5 |
| 15 | Direksiy10 kilidi | 15 |
| 16 | Siren (Opsiy10); OBDII veri bağlantısı k10ektörü | 5 |
| 17 | – | – |
| 18 | Hava yastıkları | 10 |
| 19 | Çarpışma Uyarı Sistemi (Opsiy10) | 5 |
| 20 | Gaz pedalı sensörü; Kısılabilir iç ayna (Opsiy10); Isıtmalı arka koltuklar (Opsiy10) | 7.5 |
| 21 | Bilgi-eğlence k10trol modülü (Performans); Ses (Performans) | 15 |
| 22 | Fren lambası | 5 |
| 23 | Sunroof (Opsiy10el) | 20 |
| 24 | immobilizer | 5 |
Yükleme bölgesi
Yükleme alanında sigorta tahsisi
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Elektrikli park freni (sol taraf) | 30 |
| 2 | Elektrikli park freni (sağ taraf) | 30 |
| 3 | Isıtmalı arka cam | 30 |
| 4 | Römork soketi 2 (Opsiy10) | 15 |
| 5 | – | |
| 6 | ||
| 7 | 12 volt arka çıkış | 15 |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Römork soketi 1 (isteğe bağlı) | 40 |
| 12 | – | – |
Motor bölmesinin soğuk alanı
Motor bölmesinin soğuk bölgesindeki sigorta yerleşimi (2017)
| Numara. | Bir işlev | A |
|---|---|---|
| A1 | Motor bölmesindeki merkezi elektrik ünitesi için ana sigorta | 175 |
| A2 | Torpido gözünün altındaki merkezi elektr10ik modül (CEM) için ana sigorta, torpido gözünün altındaki röle / sigorta kutusu, bagajdaki merkezi elektrik ünitesi | 175 |
| 1 | Elektrikli ek ısıtma (Opsiy10) | 100 |
| 2 | Torpido gözünün altındaki merkezi elektr10ik modülün (CEM) 1incil sigortası | 50 |
| 3 | Torpido gözünün altındaki röle / sigorta kutusu için 1incil sigorta | 60 |
| 4 | Isıtmalı ön cam (Opsiy10el) | 60 |
| 5 | Yükleme alanındaki güç istasy10u için 1incil sigorta | 60 |
| 6 | Bir hayranı | 40 |
| 7 | ||
| 8 | ||
| 9 | Röleyi başlat | 30 |
| 10 | ||
| 11 | Destek pili | 70 |
| 12 | Merkezi elektr10ik modül (CEM) – referans voltaj destek pili | 5 |
A1, A2 ve 1-11 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
Sigorta 12, gerektiğinde herhangi 1 zamanda değiştirilebilir.
Sigorta 12, gerektiğinde herhangi 1 zamanda değiştirilebilir.
2018
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2018)
| Numara. | Bir işlev | A |
|---|---|---|
| 1 | Devre kesici: torpido gözünün altındaki merkezi elektrik modülü (isteğe bağlı Başlat / Durdur işlevine sahip araçlarda kullanılmaz) | 50 |
| 2 | Devre kesici: torpido gözünün altındaki merkezi elektrik modülü | 50 |
| 3 | Devre kesici: bagajdaki merkezi elektrik modülü (isteğe bağlı Başlat / Durdur işlevine sahip araçlarda kullanılmaz) | 60 |
| 4 | Devre kesici: torpido gözünün altındaki merkezi elektrik modülü (isteğe bağlı Başlat / Durdur işlevine sahip araçlarda kullanılmaz) | 60 |
| 5 | Devre kesici: torpido gözünün altındaki merkezi elektrik modülü (isteğe bağlı Başlat / Durdur işlevine sahip araçlarda kullanılmaz) | 60 |
| 6 | – | |
| 7 | – | |
| 8 | Ön Cam (Opsiy10el), Sürücü Tarafı | 40 |
| 9 | Ön cam silecekleri | 30 |
| 10 | – | |
| 11 | Klima sistemi fanı (isteğe bağlı Start/Stop işlevine sahip araçlarda kullanılmaz) | 40 |
| 12 | Ön cam (Opsiy10el), yolcu tarafı | 40 |
| 13 | ABS pompaları | 40 |
| 14 | ABS valfleri | 20 |
| 15 | Far yıkayıcılar | 20 |
| 16 | Aktif Flex Farlar – Far Seviye Ayarı (Opsiy10el) | 10 |
| 17 | Merkezi elektrik modülü (torpido gözünün altında) | 20 |
| 18 | karın kasları | 5 |
| 19 | Ayarlanabilir direksiy10 kuvveti (Opsiy10) | 5 |
| 20 | Motor K10trol Modülü (ECM), Şanzıman, SRS | 10 |
| 21 | Isıtmalı yıkama sıvısı memeleri (Opsiy10el) | 10 |
| 22 | – | |
| 23 | Aydınlatma paneli | 5 |
| 24 | – | |
| 25 | – | |
| 26 | – | |
| 27 | Röle bobinleri | 5 |
| 28 | Yardımcı ışıklar (Opsiy10) | 20 |
| 29 | korna çalmak | 15 |
| 30 | Röle bobinleri, motor k10trol modülü (ECM) | 10 |
| 31 | K10trol modülü – otomatik şanzıman | 15 |
| 32 | Klima kompresörü (4 silindirli motorlar hariç) | 15 |
| 33 | A/C röle bobinleri, Start/Stop için motor bölmesinin soğuk bölgesindeki röle bobinleri | 5 |
| 34 | Marş rölesi (opsiy10el Start/Stop işlevine sahip araçlarda kullanılmaz) | 30 |
| 35 | Motor k10trol modülü (4 silindirli motorlar) Ateşleme bobinleri (5 silindirli motorlar) | 20 |
| 36 | Motor k10trol modülü (4 silindirli motorlar) | 20 |
| 36 | Motor k10trol modülü (5 silindirli Motorlar) | 10 |
| 37 | 4 silindir motorlar: kütle hava akış ölçer, termostat, EVAP valfi | 10 |
| 37 | 5 silindir motorlar: enjeksiy10 sistemi, motor k10trol modülü | 15 |
| 38 | Klima kompresörü (5 silindirli Motorlar), motor valfleri, yağ seviye sensörü (Sadece 5 silindirli) | 10 |
| 38 | Merkezi ısıtmalı motor / yağ pompası / oksijen sensör valfleri (4 silindirli motorlar) | 15 |
| 39 | Ön / arka ısıtmalı oksijen sensörleri (4 silindirli Motorlar), EVAP valfi (5 silindirli), Isıtmalı oksijen sensörleri (5 silindirli) | 15 |
| 40 | Yağ pompası / karter havalandırma ısıtıcısı / soğutma suyu pompası (5 silindirli motorlar) | 10 |
| 40 | Ateşleme bobinleri (4 silindirli Motorlar) | 15 |
| 41 | Yakıt sızıntısı tespiti (5 silindirli Motorlar), radyatör panjuru k10trol modülü (5 silindirli) | 5 |
| 41 | Yakıt sızıntısı tespiti, klima solenoidi (4 silindirli motorlar) | 7.5 |
| 42 | Soğutma sıvısı pompası (4 silindirli motorlar) | 50 |
| 43 | Fan | 60 veya 80 (4 silindirli Motorlar), 60 (5 silindirli Motorlar) |
| 44 | hidrolik direksiy10 | 100 |
16 – 33 ve 35 – 41 numaralı sigortalar gerektiğinde değiştirilebilir.
1 – 15, 34 ve 42 – 44 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
1 – 15, 34 ve 42 – 44 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
Torpido gözünün altında (Sigorta kutusu A)
Torpido gözünün altındaki sigorta yerleşimi (Sigorta Kutusu A – 2018)
| Numara. | Bir işlev | A |
|---|---|---|
| 1 | Bilgi-eğlence sistemi için devre kesici ve 16-20 sigorta | 40 |
| 2 | Ön cam yıkayıcı | 25 |
| 3 | – | |
| 4 | – | |
| 5 | – | |
| 6 | Anahtarsız çalıştırma (Opsiy10) (kapı kolları) | 5 |
| 7 | – | |
| 8 | Sürücü kapısı k10trolleri | 20 |
| 9 | Ön yolcu kapısı k10trolleri | 20 |
| 10 | Sağ arka yolcu kapısındaki k10troller | 20 |
| 11 | Sol arka yolcu kapısındaki k10troller | 20 |
| 12 | Anahtarsız çalıştırma (Opsiy10) | 7.5 |
| 13 | Elektrikli sürücü koltuğu (Opsiy10el) | 20 |
| 14 | Elektrikli ön yolcu koltuğu (Opsiy10) | 20 |
| 15 | – | |
| 16 | Bilgi-eğlence sistemi ekranı | 5 |
| 17 | Bilgi-eğlence sistemi: amplifikatör, Sir-iusXM uydu radyosu (Opsiy10) | 10 |
| 18 | Sensus k10trol modülü | 15 |
| 19 | Bluetooth eller serbest sistemi | 5 |
| 20 | ||
| 21 | Elektrikli açılır tavan (Opsiy10el), İç aydınlatma, Klima sistemi sensörü | 5 |
| 22 | Tünel k10solunda 12 voltluk çıkışlar | 15 |
| 23 | Isıtmalı arka koltuk (yolcu tarafı) (Opsiy10) | 15 |
| 24 | Isıtmalı arka koltuk (sürücü tarafı) (Opsiy10) | 15 |
| 25 | – | |
| 26 | Isıtmalı ön yolcu koltuğu (Opsiy10) | 15 |
| 27 | Isıtmalı sürücü koltuğu (Opsiy10) | 15 |
| 28 | Park yardımı (Opsiy10), Kör Nokta Bilgi Sistemi (BUS) (Opsiy10), Park Yardımı Kamerası (Opsiy10) | 5 |
| 29 | Dört tekerlekten çekiş k10trol modülü (Opsiy10) | 15 |
| 30 | Aktif şasi sistemi (Opsiy10) | 10 |
Torpido gözünün altında (Sigorta kutusu B)
Torpido gözünün altındaki sigorta yerleşimi (Sigorta Kutusu B – 2018)
| Numara. | Bir işlev | A |
|---|---|---|
| 1 | – | |
| 2 | – | |
| 3 | Ön tavan aydınlatması, sürücü kapısı elektrikli cam kumandaları, elektrikli koltuk(lar) (Opsiy10el), | 7.5 |
| 4 | Gösterge Paneli | 5 |
| 5 | Adaptif Hız K10trolü / Çarpışma Uyarısı (Opsiy10) | 10 |
| 6 | İç aydınlatma, yağmur sensörü (Opsiy10), HomeLink (Opsiy10), Kablosuz k10trol sistemi (Opsiy10) | 7.5 |
| 7 | Direksiy10 modülü | 7.5 |
| 8 | Merkezi kilitleme: yakıt doldurma kapağı | 10 |
| 9 | Elektrikli ısıtmalı direksiy10 simidi (Opsiy10) | 15 |
| 10 | Elektrikle ısıtılan ön cam (Opsiy10el) | 15 |
| 11 | Açık sandık | 10 |
| 12 | Elektrikli katlanır dış koltuk başlıkları (Opsiy10) | 10 |
| 13 | Benzin pompası | 20 |
| 14 | Klima sistemi k10trol paneli | 5 |
| 15 | ||
| 16 | Alarm, Yerleşik teşhis sistemi | 5 |
| 17 | Uydu radyosu (Opsiy10el), ses sistemi amplifikatörü | 10 |
| 18 | Hava yastığı sistemi, yolcu ağırlık sensörü | 10 |
| 19 | Çarpışma uyarı sistemi | 5 |
| 20 | Gaz pedalı sensörü, otomatik kararan ayna işlevi, ısıtmalı arka koltuklar (Opsiy10) | 7.5 |
| 21 | – | |
| 22 | Fren lambaları | 5 |
| 23 | Elektrikli açılır tavan (Opsiy10el) | 20 |
| 24 | immobilizer | 5 |
Yükleme bölgesi
Yükleme alanında sigorta tahsisi
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Elektrikli park freni (sol taraf) | 30 |
| 2 | Elektrikli park freni (sağ taraf) | 30 |
| 3 | Isıtmalı arka cam | 30 |
| 4 | Römork soketi 2 (Opsiy10) | 15 |
| 5 | – | |
| 6 | ||
| 7 | 12 volt arka çıkış | 15 |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Römork soketi 1 (isteğe bağlı) | 40 |
| 12 | – | – |
Motor bölmesinin soğuk alanı
Motor bölmesinin soğuk bölgesindeki sigorta yerleşimi (2018)
| Numara. | Bir işlev | A |
|---|---|---|
| A1 | Devre kesici: motor bölmesindeki merkezi elektrik modülü | 175 |
| A2 | Devre kesici: torpido gözünün altındaki sigorta kutuları, bagajdaki merkezi elektrik modülü | 175 |
| 1 | ||
| 2 | Devre kesici: torpido gözünün altındaki sigorta kutusu B | 50 |
| 3 | Devre kesici: torpido gözünün altındaki sigorta kutusu A | 60 |
| 4 | Devre kesici: torpido gözünün altındaki sigorta kutusu A | 60 |
| 5 | Devre kesici: bagajdaki merkezi elektrik modülü | 60 |
| 6 | Klima sistemi fanı | 40 |
| 7 | ||
| 8 | ||
| 9 | Marş rölesi | 30 |
| 10 | Dahili diyot | 50 |
| 11 | yardımcı pil | 70 |
| 12 | Merkezi elektrik modülü: yardımcı akü referans voltajı, yardımcı akü şarj noktası | 15 |
A1, A2 ve 1-11 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
Sigorta 12, gerektiğinde herhangi 1 zamanda değiştirilebilir.
Sigorta 12, gerektiğinde herhangi 1 zamanda değiştirilebilir.
