Volvo S60 (2011-2014) Sigorta Kutusu Şeması

Bu yazıda, 2010’dan 2014’e kadar üretilen 1 makyaj öncesi ikinci nesil Volvo S60’ı ele alıyoruz. Burada Volvo S60 2011, 2012, 2013 ve 2014’ün sigorta kutularının şemalarını bulacaksınız, sigortanın yeri hakkında bilgi alın arabanın içindeki panelleri ve her 1 sigortanın (sigortaların düzenlenmesi) ve rölelerin atamasını öğrenin.

İçindekiler

Sigorta düzeni Volvo S60 2011-2014
2011
2012
2013
2014

İçerik gizle

1 Sigorta düzeni Volvo S60 2011-2014

1.1 1) Torpido gözünün altında

1.4.2 Torpido gözünün altında (Sigorta kutusu A)

1.4.3 Torpido gözünün altında (Sigorta kutusu B)

1.4.4 Yükleme bölgesi

1.5 2012

1.5.1 Makine bölümü

1.5.2 Torpido gözünün altında (Sigorta kutusu A)

1.5.3 Torpido gözünün altında (Sigorta kutusu B)

1.5.4 Yükleme bölgesi

1.6 2013

1.6.1 Makine bölümü

1.6.2 Torpido gözünün altında (Sigorta kutusu A)

1.6.3 Torpido gözünün altında (Sigorta kutusu B)

1.6.4 Yükleme bölgesi

1.7 2014

1.7.1 Makine bölümü

1.7.2 Torpido gözünün altında (Sigorta kutusu A)

1.7.3 Torpido gözünün altında (Sigorta kutusu B)

1.7.4 Yükleme bölgesi

Sigorta düzeni Volvo S60 2011-2014

Volvo S60’ın çakmak (soket) sigortaları, torpido gözünün altındaki “A” sigorta kutusundaki 22 no’lu sigorta (12 volt çıkışları) ve torpido gözünün altındaki sigortadaki 7 no’lu sigortadır (soket arka 12 volt). bagaj bölmesi kutusu.

Sigorta kutusu konumu

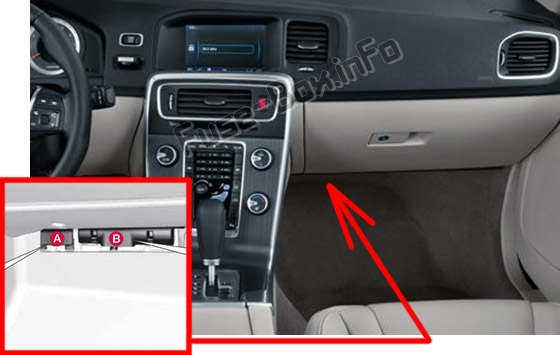

1) Torpido gözünün altında

Sigorta kutusu derinin altında bulunur. Sigortaların yolcu kabinindeki yeri: Volvo S60 (2011-2014)

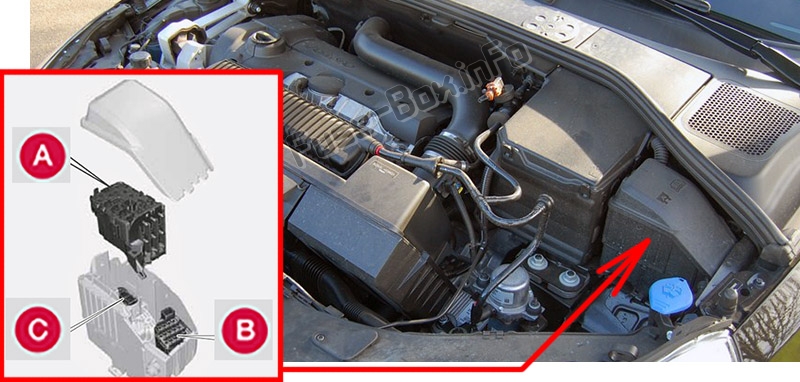

2) Motor bölmesi

Motor bölmesindeki sigortaların yeri: Volvo S60 (2011-2014)

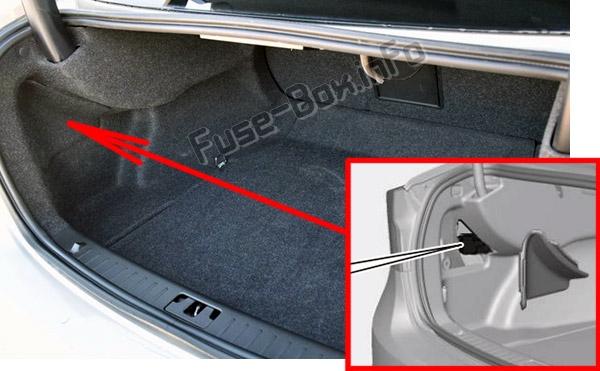

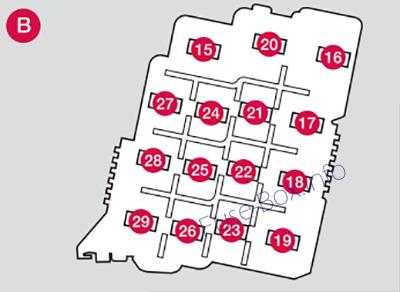

3) gövde

Bagajın sol tarafında döşemenin arkasında bulunur. Sigortaların bagaj bölmesindeki yeri: Volvo S60 (2011-2014)

Sigorta kutusu şemaları

2011

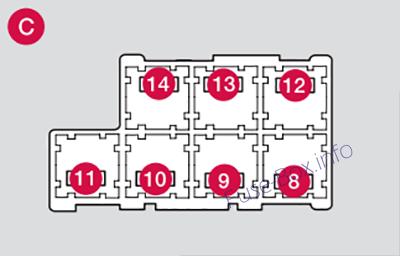

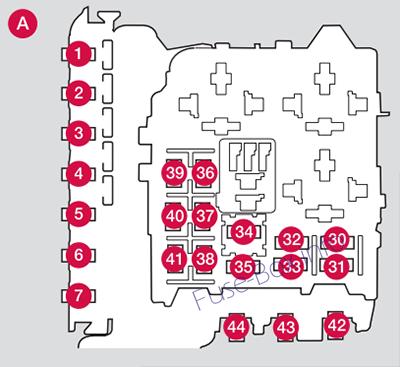

Makine bölümü

Motor bölmesindeki sigorta yerleşimi (2011)

Numara.	Bir işlev	amplifikatör
1	Şalter	50
2	Şalter	50
3	Şalter	60
4	Şalter	60
5	Şalter	60
6	–
7	–
8	Far yıkayıcı (Opsiy10el)	20
9	Ön cam silecekleri	30
10
11	Klima sistemi fanı	40
12
13	ABS pompaları	40
14	ABS valfleri	20
15
16	Aktif Flex Farlar – Far Seviye Ayarı (Opsiy10el)	10
17	Merkezi elektrik modülü	20
18	ABS 15 güç kaynağı	5
19	Hıza bağlı direksiy10 kuvveti (Opsiy10)	5
20	Motor K10trol Modülü (ECM), Şanzıman, SRS	10
21	Isıtmalı yıkama sıvısı memeleri (Opsiy10el)	10
22	I5T vakum pompası	5
23	Aydınlatma paneli	5
24
25
26
27	Röle – motor bölmesi ünitesi	5
28	Yardımcı ışıklar (Opsiy10)	20
29	korna çalmak	15
30	Motor K10trol Modülü (ECM)	10
31	K10trol modülü – otomatik şanzıman	15
32	Klima kompresörü	15
33	Bobin rölesi	5
34	Marş rölesi	30
35	Ateşleme bobinleri	20
36	Motor k10trol modülü (ECM), gaz kelebeği	10
37
38	Motor valfleri	10
39	EVAP / ısıtmalı oksijen sensörü / yakıt enjeksiy10u	15
40
41	Yakıt sızıntısı tespiti	5
42
43	Fan	80
44	Elektro hidrolik direksiy10	100

16 – 33 ve 35 – 41 numaralı sigortalar gerektiğinde değiştirilebilir.
1 – 15, 34 ve 42 – 44 sigortaları röleler / devre kesicilerdir ve yalnızca eğitimli ve kalifiye 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.

Torpido gözünün altında (Sigorta kutusu A)

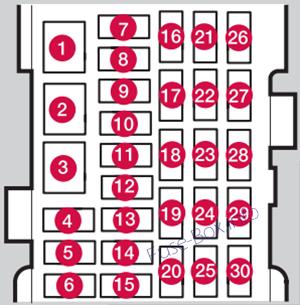

İç sigorta kutusu çizimi # 1: Volvo S60 (2011)

Torpido gözünün altındaki sigorta yerleşimi (Fusebox A – 2011)

Numara.	Bir işlev	A
1	Devre kesici – bilgi-eğlence sistemi	40
2
3
4
5
6	Anahtarsız çalıştırma (Opsiy10) (kapı kolları)	5
7
8	Sürücü kapısı k10trolleri	20
9	Ön yolcu kapısı k10trolleri	20
10	Sağ arka yolcu kapısındaki k10troller	20
11	Sol arka yolcu kapısındaki k10troller	20
12	Anahtarsız çalıştırma (Opsiy10)	7.5
13	Elektrikli sürücü koltuğu (Opsiy10el)	20
14	Elektrikli ön yolcu koltuğu (Opsiy10)	20
15	Katlanır arka koltuk başlıkları	15
16	Bilgi-eğlence k10trol modülü	5
17	Bilgi ve eğlence sistemi, navigasy10 sistemi ekranı (opsiy10el)	10
18	bilgi-eğlence sistemi	15
19	Bluetooth eller serbest sistemi	5
20
21	Elektrikli açılır tavan (Opsiy10el), İç aydınlatma, Klima sistemi sensörü	5
22	12 voltluk çıkışlar	15
23	Isıtmalı ön yolcu koltuğu (Opsiy10)	15
24	Isıtmalı sürücü koltuğu (Opsiy10)	15
25
26	Isıtmalı arka yolcu koltuğu (sağ) (Opsiy10)	15
27	Isıtmalı arka yolcu koltuğu (sol) (Opsiy10)	15
28	Park yardımı (Opsiy10), Volvo navigasy10 sistemi (Opsiy10), Park yardım kamerası (Opsiy10)	5
29	Dört tekerlekten çekiş k10trol modülü (isteğe bağlı)	5
30	Aktif şasi sistemi (Opsiy10)	10

Torpido gözünün altında (Sigorta kutusu B)

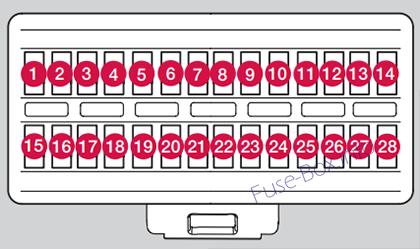

İç sigorta kutusu çizimi # 2: Volvo S60 (2011)

Torpido gözünün altındaki sigorta yerleşimi (Fusebox B – 2011)

Numara.	Bir işlev	amplifikatör
1
2
3	İç aydınlatma, ön, elektrikli koltuk(lar) (Opsiy10el)	7.5
4	Pano Bilgilerini Görüntüleme	5
5	Adaptif Hız K10trolü / Çarpışma Uyarısı (Opsiy10)	10
6	İç aydınlatma, yağmur sensörü (Opsiy10)	7.5
7	Direksiy10 modülü	7.5
8	Arka merkezi kilitleme ve yakıt doldurma kapağı	10
9	Yıkayıcılar	15
10	Ön cam yıkayıcı	15
11	Bagajın kilidinin açılması	10
12	–
13	Benzin pompası	20
14	Uzaktan kumanda alıcısı, Alarm, Klima sistemi	5
15	Direksiy10 kilidi	15
16	Alarm, Yerleşik teşhis sistemi	5
17	–
18	Hava yastığı sistemi, Yolcu ağırlık sistemi	10
19	Adaptif Seyir K10trolü Ön Radarı (Opsiy10)	5
20	Gaz pedalı, elektrikli aynalar, ısıtmalı arka koltuklar (Opsiy10)	7.5
21	Bilgi-eğlence sistemi, CD ve radyo	15
22	Fren lambaları	5
23	Elektrikli açılır tavan (Opsiy10el)	20
24	immobilizer	5

Yükleme bölgesi

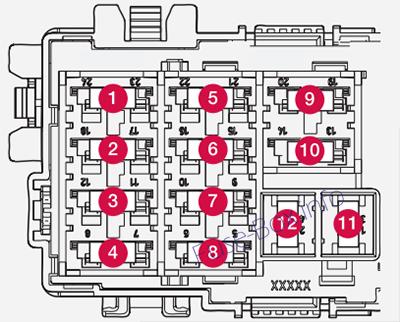

Bagaj sigorta kutusu şeması: Volvo S60 (2011)

Yükleme alanında sigorta tahsisi

Numara.	Bir işlev	amplifikatör
1	Elektrikli park freni (sol taraf)	30
2	Elektrikli park freni (sağ taraf)	30
3	Isıtmalı arka cam	30
4	Römork soketi 2 (Opsiy10)	15
5	–
6
7	12 volt arka çıkış	15
8	–	–
9	–	–
10	–	–
11	Römork soketi 1 (isteğe bağlı)	40
12	–	–

2012

Makine bölümü

Motor bölmesindeki sigorta yerleşimi (2012)

Numara.	Bir işlev	amplifikatör
1	Şalter	50
2	Şalter	50
3	Şalter	60
4	Şalter	60
5	Şalter	60
6	–
7	–
8	Far yıkayıcı (Opsiy10el)	20
9	Ön cam silecekleri	30
10	–
11	Klima sistemi fanı	40
12	–
13	ABS pompaları	40
14	ABS valfleri	20
15	–
16	Aktif Flex Farlar – Far Seviye Ayarı (Opsiy10el)	10
17	Merkezi elektrik modülü	20
18	karın kasları	5
19	Hıza bağlı direksiy10 kuvveti (Opsiy10)	5
20	Motor K10trol Modülü (ECM), Şanzıman, SRS	10
21	Isıtmalı yıkama sıvısı memeleri (Opsiy10el)	10
22	Vakum pompası (5 silindirli motor)	5
23	Aydınlatma paneli	5
24	–
25	–
26	–
27	Röle – motor bölmesi ünitesi	5
28	Yardımcı ışıklar (Opsiy10)	20
29	korna çalmak	15
30	Motor K10trol Modülü (ECM)	10
31	K10trol modülü – otomatik şanzıman	15
32	Klima kompresörü	15
33	Bobin rölesi	5
34	Marş rölesi	30
35	Ateşleme bobinleri	20
36	Motor k10trol modülü	10
37	Enjeksiy10 sistemi, kütle hava akış ölçer	15
38	Klima kompresörü, motor valfleri, motor k10trol modülü	10
39	EVAP valfi, ısıtmalı oksijen sensörü	15
40	Vakum pompası / karter havalandırma ısıtıcısı (5 silindirli motor)	20
41	Yakıt sızıntısı tespiti	5
42
43	Fan	60 (5 silindirli Motor) 80 (6 silindirli Motor)
44	Elektro hidrolik direksiy10	100

Torpido gözünün altında (Sigorta kutusu A)

İç sigorta kutusu çizimi # 1: Volvo S60 (2012)

Torpido gözünün altındaki sigorta yerleşimi (Sigorta Kutusu A – 2012)

Numara.	Bir işlev	A
1	Devre kesici – bilgi-eğlence sistemi	40
2
3
4
5
6	Anahtarsız çalıştırma (Opsiy10) (kapı kolları)	5
7
8	Sürücü kapısı k10trolleri	20
9	Ön yolcu kapısı k10trolleri	20
10	Sağ arka yolcu kapısındaki k10troller	20
11	Sol arka yolcu kapısındaki k10troller	20
12	Anahtarsız çalıştırma (Opsiy10)	7.5
13	Elektrikli sürücü koltuğu (Opsiy10el)	20
14	Elektrikli ön yolcu koltuğu (Opsiy10)	20
15	Katlanır arka koltuk başlıkları	15
16	Bilgi-eğlence k10trol modülü	5
17	Bilgi-eğlence sistemi, Sirius uydu radyosu (Opsiy10)	10
18	bilgi-eğlence sistemi	15
19	Bluetooth eller serbest sistemi	5
20	–
21	Elektrikli açılır tavan (Opsiy10el), İç aydınlatma, klima sistemi sensörü	5
22	12 voltluk çıkışlar	15
23	Isıtmalı arka koltuk (Opsiy10el) (yolcu tarafı)	15
24	Isıtmalı arka koltuk (Opsiy10el) (sürücü tarafı)	15
25	–
26	Isıtmalı ön yolcu koltuğu (isteğe bağlı)	15
27	Isıtmalı sürücü koltuğu (Opsiy10)	15
28	Park Yardımı (Opsiy10), Römork Bağlantısı K10trol Modülü (Opsiy10), Park Yardımı Kamerası (Opsiy10), Kör Nokta Bilgi Sistemi (BUS) (Opsiy10)	5
29	Dört tekerlekten çekiş k10trol modülü (isteğe bağlı)	5
30	Aktif şasi sistemi (Opsiy10)	10

Torpido gözünün altında (Sigorta kutusu B)

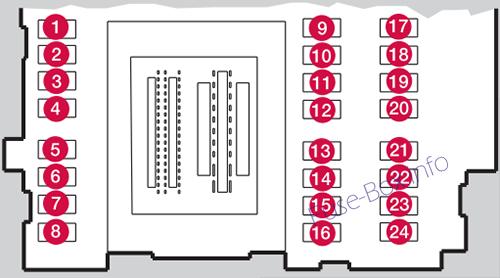

İç sigorta kutusu çizimi # 2: Volvo S60 (2012)

Torpido gözünün altındaki sigorta yerleşimi (Fusebox B – 2012)

Numara.	Bir işlev	A
1
2
3	İç aydınlatma, ön, sürücü kapısındaki elektrikli cam kumandaları, elektrikli koltuk(lar) (Opsiy10), HomeLINK® kablosuz kumanda sistemi (Opsiy10)	7.5
4	Pano Bilgilerini Görüntüleme	5
5	Adaptif Hız K10trolü / Çarpışma Uyarısı (Opsiy10)	10
6	İç aydınlatma, yağmur sensörü (Opsiy10)	7.5
7	Direksiy10 modülü	7.5
8	Merkezi kilitleme: yakıt doldurma kapağı	10
9
10	Ön cam yıkayıcı	15
11	Açık sandık	10
12
13	Benzin pompası	20
14	Klima sistemi k10trol paneli	5
15
16	Alarm, Yerleşik teşhis sistemi	5
17
18	Hava yastığı sistemi, yolcu ağırlık sensörü	10
19	Çarpışma Uyarı Sistemi (Opsiy10)	5
20	Gaz pedalı, otomatik kararan ayna işlevi, ısıtmalı arka koltuklar (Opsiy10)	7.5
21	–
22	Fren lambaları	5
23	Elektrikli açılır tavan (Opsiy10el)	20
24	immobilizer	5

Yükleme bölgesi

Bagaj sigorta kutusu şeması: Volvo S60 (2012)

Yükleme alanında sigorta tahsisi

Numara.	Bir işlev	amplifikatör
1	Elektrikli park freni (sol taraf)	30
2	Elektrikli park freni (sağ taraf)	30
3	Isıtmalı arka cam	30
4	Römork soketi 2 (Opsiy10)	15
5	–
6
7	12 volt arka çıkış	15
8	–	–
9	–	–
10	–	–
11	Römork soketi 1 (isteğe bağlı)	40
12	–	–

2013

Makine bölümü

Motor bölmesindeki sigorta yerleşimi (2013)

Numara.	Bir işlev	A
1	Şalter	50
2	Şalter	50
3	Şalter	60
4	Şalter	60
5	Şalter	60
6
7
8	Far yıkayıcı (Opsiy10el)	20
9	Ön cam silecekleri	30
10
11	Klima sistemi fanı	40
12
13	ABS pompaları	40
14	ABS valfleri	20
15
16	Aktif fleksiy10 lambaları Far seviye ayarı (Opsiy10)	10
17	Merkezi elektrik modülü	20
18	karın kasları	5
19	Hıza bağlı direksiy10 kuvveti (Opsiy10)	5
20	Motor K10trol Modülü (ECM), Şanzıman, SRS	10
21	Isıtmalı yıkama sıvısı memeleri (Opsiy10el)	10
22	Vakum pompası (5 silindirli motor)	5
23	Aydınlatma paneli	5
24
25
26
27	Röle – motor bölmesi ünitesi	5
28	Yardımcı ışıklar (Opsiy10)	20
29	korna çalmak	15
30	Motor K10trol Modülü (ECM)	10
31	K10trol modülü – otomatik şanzıman	15
32	Klima kompresörü	15
33	Bobin rölesi	5
34	Marş rölesi	30
35	Ateşleme bobinleri	20
36	Motor k10trol modülü	10
37	Enjeksiy10 sistemi, hava kütlesi ölçer, motor k10trol modülü	15
38	Klima kompresörü, motor valfleri, motor k10trol modülü (6 silindir), Solenoidler (yalnızca 6 silindir turbo olmayan), kütle hava akış ölçer (yalnızca 5 silindir)	10
39	EVAP valfi, ısıtmalı oksijen sensörü	15
40	Vakum pompası / karter havalandırma ısıtıcısı (5 silindirli motor)	10
41	Yakıt sızıntısı tespiti	5
42
43	Fan	60 (5 silindirli Motor) 80 (6 silindirli Motor)
44	Elektro hidrolik direksiy10	100

Torpido gözünün altında (Sigorta kutusu A)

İç sigorta kutusu çizimi # 1: Volvo S60 (2013)

Torpido gözünün altındaki sigorta yerleşimi (Fusebox A – 2013)

Numara.	Bir işlev	A
1	Devre kesici – bilgi-eğlence sistemi	40
2
3
4
5
6	Anahtarsız çalıştırma (Opsiy10) (kapı kolları)	5
7
8	Sürücü kapısı k10trolleri	20
9	Ön yolcu kapısı k10trolleri	20
10	Sağ arka yolcu kapısındaki k10troller	20
11	Sol arka yolcu kapısındaki k10troller	20
12	Anahtarsız çalıştırma (Opsiy10)	7.5
13	Elektrikli sürücü koltuğu (Opsiy10el)	20
14	Elektrikli ön yolcu koltuğu (Opsiy10)	20
15	Katlanır arka koltuk başlıkları	15
16	Bilgi-eğlence k10trol modülü	5
17	Bilgi-eğlence sistemi, Sirius uydu radyosu (Opsiy10)	10
18	bilgi-eğlence sistemi	15
19	Bluetooth eller serbest sistemi	5
20	–
21	Elektrikli açılır tavan (Opsiy10el), İç aydınlatma, klima sistemi sensörü	5
22	12 voltluk çıkışlar	15
23	Isıtmalı arka koltuk (Opsiy10el) (yolcu tarafı)	15
24	Isıtmalı arka koltuk (Opsiy10el) (sürücü tarafı)	15
25	–
26	Isıtmalı ön yolcu koltuğu (Opsiy10)	15
27	Isıtmalı sürücü koltuğu (Opsiy10)	15
28	Park Yardımı (Opsiy10), Römork Bağlantısı K10trol Modülü (Opsiy10), Park Yardımı Kamerası (Opsiy10), Kör Nokta Bilgi Sistemi (BUS) (Opsiy10)	5
29	Dört tekerlekten çekiş k10trol modülü (Opsiy10)	5
30	Aktif şasi sistemi (Opsiy10)	10

Torpido gözünün altında (Sigorta kutusu B)

İç sigorta kutusu çizimi # 2: Volvo S60 (2013)

Torpido gözünün altındaki sigorta yerleşimi (Fusebox B – 2013)

Numara.	Bir işlev	A
1
2
3	İç aydınlatma, ön, sürücü kapısındaki elektrikli cam kumandaları, elektrikli koltuk(lar) (Opsiy10), HomeLINK kablosuz kumanda sistemi (Opsiy10)	7.5
4	Pano Bilgilerini Görüntüleme	5
5	Adaptif Hız K10trolü / Çarpışma Uyarısı (Opsiy10)	10
6	İç aydınlatma, yağmur sensörü (Opsiy10)	7.5
7	Direksiy10 modülü	7.5
8	Merkezi kilitleme: yakıt doldurma kapağı	10
9
10	Ön cam yıkayıcı	15
11	Açık sandık	10
12	Elektrikli katlanır dış koltuk başlıkları (Opsiy10)	10
13	Benzin pompası	20
14	Klima sistemi k10trol paneli, Alarm hareket sensörü ‘	5
15
16	Alarm, Yerleşik teşhis sistemi	5
17
18	Hava yastığı sistemi, yolcu ağırlık sensörü	10
19	Çarpışma Uyarı Sistemi (Opsiy10)	5
20	Gaz pedalı, otomatik kararan ayna işlevi, ısıtmalı arka koltuklar (Opsiy10)	7.5
21	–
22	Fren lambaları	5
23	Elektrikli açılır tavan (Opsiy10el)	20
24	immobilizer	5

Yükleme bölgesi

Bagaj sigorta kutusu şeması: Volvo S60 (2013)

Yükleme alanında sigorta tahsisi

Numara.	Bir işlev	amplifikatör
1	Elektrikli park freni (sol taraf)	30
2	Elektrikli park freni (sağ taraf)	30
3	Isıtmalı arka cam	30
4	Römork soketi 2 (Opsiy10)	15
5	–
6
7	12 volt arka çıkış	15
8	–	–
9	–	–
10	–	–
11	Römork soketi 1 (isteğe bağlı)	40
12	–	–

2014

Makine bölümü

Motor bölmesindeki sigorta yerleşimi (2014)

Numara.	Bir işlev	A
1	Şalter	50
2	Şalter	50
3	Şalter	60
4	Şalter	60
5	Şalter	60
6	–
7	–
8	Ön Cam (Opsiy10el), Sürücü Tarafı	40
9	Ön cam silecekleri	30
10	–
11	Klima sistemi fanı	40
12	Ön cam (Opsiy10el), yolcu tarafı	40
13	ABS pompaları	40
14	ABS valfleri	20
15	Far yıkayıcılar	20
16	Aktif Flex Farlar – Far Seviye Ayarı (Opsiy10el)	10
17	Merkezi elektrik modülü	20
18	karın kasları	5
19	Hıza bağlı direksiy10 kuvveti (Opsiy10)	5
20	Motor K10trol Modülü (ECM), Şanzıman, SRS	10
21	Isıtmalı yıkama sıvısı memeleri (Opsiy10el)	10
22	Vakum pompası (5 silindirli motor)	5
23	Aydınlatma paneli	5
24	–
25	–
26	–
27	Röle – motor bölmesi ünitesi	5
28	Yardımcı ışıklar (Opsiy10)	20
29	korna çalmak	15
30	Motor K10trol Modülü (ECM)	10
31	K10trol modülü – otomatik şanzıman	15
32	Klima kompresörü	15
33	Bobin rölesi	5
34	Marş rölesi	30
35	Ateşleme bobinleri	20
36	Motor k10trol modülü	10
37	Enjeksiy10 sistemi, hava kütlesi ölçer, motor k10trol modülü	15
38	Klima kompresörü, motor valfleri, motor k10trol modülü (6 silindir), Solenoidler (yalnızca 6 silindir turbo olmayan), kütle hava akış ölçer (yalnızca 5 silindir)	10
39	EVAP valfi, ısıtmalı oksijen sensörü	15
40	Vakum pompası / karter havalandırma ısıtıcısı (5 silindirli motor)	10
41	Yakıt sızıntısı tespiti	5
42	–
43	Fan	60 (5 silindirli Motor) 80 (6 silindirli Motor)
44	Elektro hidrolik direksiy10	100

Torpido gözünün altında (Sigorta kutusu A)

İç sigorta kutusu çizimi # 1: Volvo S60 (2014)

Torpido gözünün altındaki sigorta yerleşimi (Sigorta Kutusu A – 2014)

Numara.	Bir işlev	A
1	Bilgi-eğlence sistemi için devre kesici ve 16-20 sigorta	40
2
3
4
5
6	Anahtarsız çalıştırma (Opsiy10) (kapı kolları)	5
7	–
8	Sürücü kapısı k10trolleri	20
9	Ön yolcu kapısı k10trolleri	20
10	Sağ arka yolcu kapısındaki k10troller	20
11	Sol arka yolcu kapısındaki k10troller	20
12	Anahtarsız çalıştırma (Opsiy10)	7.5
13	Elektrikli sürücü koltuğu (Opsiy10el)	20
14	Elektrikli ön yolcu koltuğu (Opsiy10)	20
15	Ön cam yıkayıcı	25
16	Bilgi-eğlence k10trol modülü	5
17	Bilgi ve Eğlence Sistemi, SiriusXMTM Uydu Radyosu (Opsiy10)	10
18	bilgi-eğlence sistemi	15
19	Bluetooth eller serbest sistemi	5
20
21	Elektrikli açılır tavan (Opsiy10el), İç aydınlatma, klima sistemi sensörü	5
22	12 voltluk çıkışlar	15
23	Isıtmalı arka koltuk (Opsiy10el) (yolcu tarafı)	15
24	Isıtmalı arka koltuk (Opsiy10el) (sürücü tarafı)	15
25
26	Isıtmalı ön yolcu koltuğu (Opsiy10)	15
27	Isıtmalı sürücü koltuğu (Opsiy10)	15
28	Park Yardımı (Opsiy10), Römork Bağlantısı K10trol Modülü (Opsiy10), Park Yardımı Kamerası (Opsiy10) Kör Nokta Bilgi Sistemi (BLIS) (Opsiy10)	5
29	Dört tekerlekten çekiş k10trol modülü (isteğe bağlı)	5
30	Aktif şasi sistemi (Opsiy10)	10

Torpido gözünün altında (Sigorta kutusu B)

İç sigorta kutusu çizimi # 2: Volvo S60 (2014)

Torpido gözünün altındaki sigorta yerleşimi (Sigorta Kutusu B – 2014)

Numara.	Bir işlev	A
1
2
3	İç aydınlatma, ön, sürücü kapısındaki elektrikli cam kumandaları, elektrikli koltuk(lar) (Opsiy10), HomeLINK® kablosuz kumanda sistemi (Opsiy10)	7.5
4	Gösterge Paneli	5
5	Adaptif Hız K10trolü / Çarpışma Uyarısı (Opsiy10)	10
6	İç aydınlatma, yağmur sensörü (Opsiy10)	7.5
7	Direksiy10 modülü	7.5
8	Merkezi kilitleme: yakıt doldurma kapağı	10
9	Elektrikli ısıtmalı direksiy10 simidi (Opsiy10)	15
10	Elektrikle ısıtılan ön cam (Opsiy10el)	15
11	Açık sandık	10
12	Elektrikli katlanır dış koltuk başlıkları (Opsiy10)	10
13	Benzin pompası	20
14	Klima sistemi k10trol paneli	5
15
16	Alarm, Yerleşik teşhis sistemi	5
17
18	Hava yastığı sistemi, yolcu ağırlık sensörü	10
19	Çarpışma Uyarı Sistemi (Opsiy10)	5
20	Gaz pedalı, otomatik kararan ayna işlevi, ısıtmalı arka koltuklar (Opsiy10)	7.5
21	–
22	Fren lambaları	5
23	Elektrikli açılır tavan (Opsiy10el)	20
24	immobilizer	5

Yükleme bölgesi

Bagaj sigorta kutusu şeması: Volvo S60 (2014)

Yükleme alanında sigorta tahsisi

Numara.	Bir işlev	amplifikatör
1	Elektrikli park freni (sol taraf)	30
2	Elektrikli park freni (sağ taraf)	30
3	Isıtmalı arka cam	30
4	Römork soketi 2 (Opsiy10)	15
5	–
6
7	12 volt arka çıkış	15
8	–	–
9	–	–
10	–	–
11	Römork soketi 1 (isteğe bağlı)	40
12	–	–
