Volvo S60 (2001-2009) Sigorta Kutusu Şeması

Bu yazıda 2000’den 2009’a kadar üretilen ilk nesil Volvo S60’ı ele alıyoruz. Burada Volvo S60 2007, 2008 ve 2009’un sigorta kutusu şemalarını bulacak , sigorta panellerinin araç içindeki yerleri hakkında bilgi alacak ve öğreneceksiniz. her 1 sigortanın nasıl atanacağı (sigortaların düzenlenmesi).

İçindekiler

Sigorta düzeni Volvo S60 2001-2009
2007, 2008
2009

İçerik gizle

1 Sigorta düzeni Volvo S60 2001-2009

1.1 2007, 2008

1.1.1 Makine bölümü

1.1.2 Direksiy10 simidinin altında

1.1.3 Gösterge panelinin kenarında

1.1.4 Yükleme bölgesi

1.2 2009

1.2.1 Makine bölümü

1.2.2 Direksiy10 simidinin altında

1.2.3 Gösterge panelinin kenarında

1.2.4 Yükleme bölgesi

Sigorta düzeni Volvo S60 2001-2009

2007-2009 kullanıcı el kitaplarındaki bilgiler kullanılmıştır. Daha önce üretilen otomobillerdeki sigortaların yeri ve işlevi farklılık gösterebilir.

Volvo S60’ın çakmak (elektrik prizi) sigortaları, direksiy10 simidinin altındaki gösterge paneli sigorta kutusundaki 11 numaralı sigorta (12 volt çıkışları – ön ve arka koltuklar) ve ° 8 numaralı sigortadır (12 volt çıkış – bagaj bölmesi sigorta kutusunda).

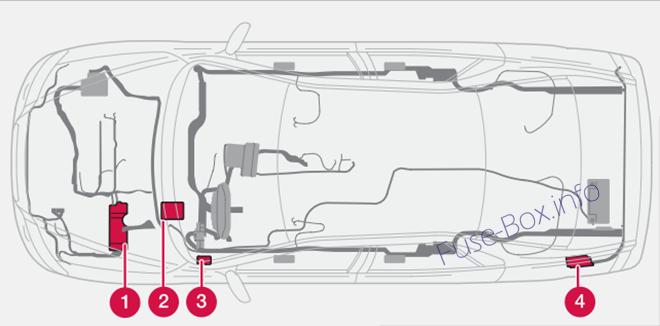

Sigorta kutusu konumu

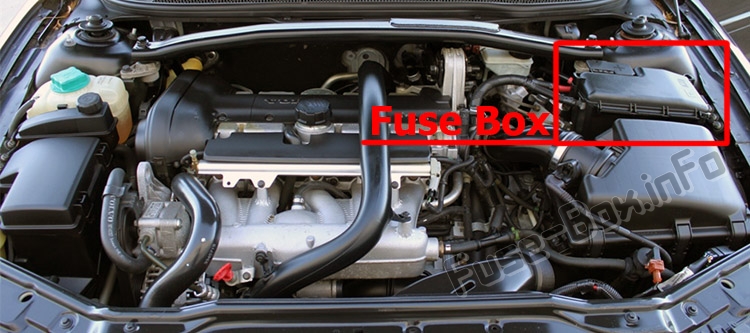

1) Motor bölmesindeki röle / sigorta kutusu. Sigortaların motor bölmesindeki yeri: Volvo S60 (2007-2009)

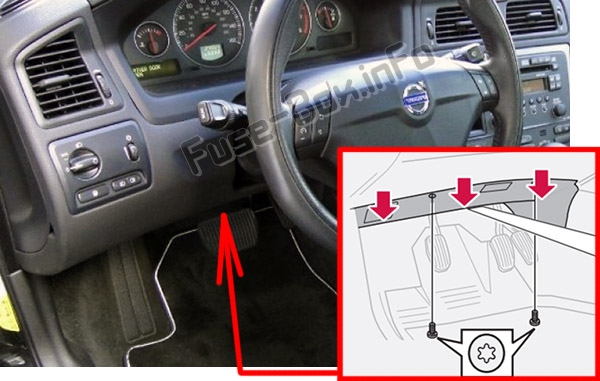

2) Direksiy10 simidinin altındaki yolcu bölmesindeki plastik kapağın arkasındaki sigorta kutusu. Sigortaların yolcu bölmesindeki yeri: Volvo S60 (2001-2009)

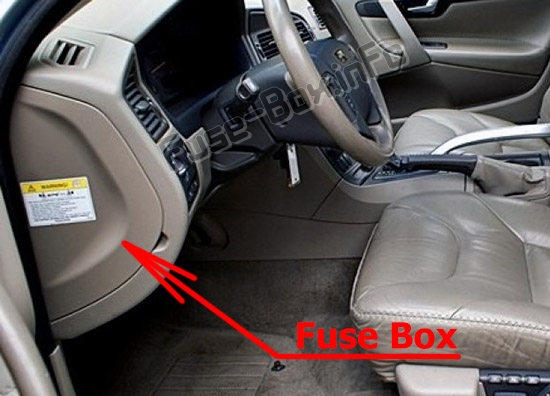

3) Yolcu bölmesindeki sigorta kutusu, gösterge panelinin kenarında. Sigortaların yolcu bölmesindeki yeri: Volvo S60 (2001-2009)

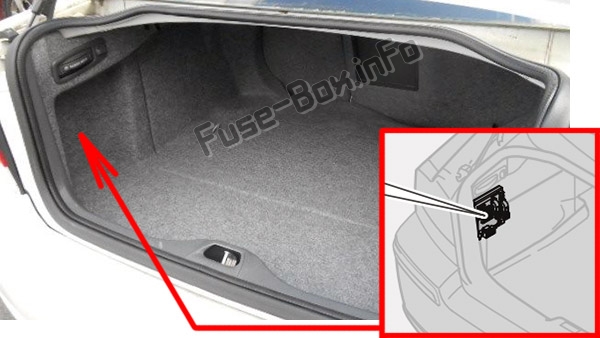

4) Sigorta kutusu, bagaj bölmesinin sürücü tarafındaki panelin arkasında bulunur. Sigortaların bagaj bölmesindeki yeri: Volvo S60 (2001-2009)

Sigorta kutusu şemaları

2007, 2008

Makine bölümü

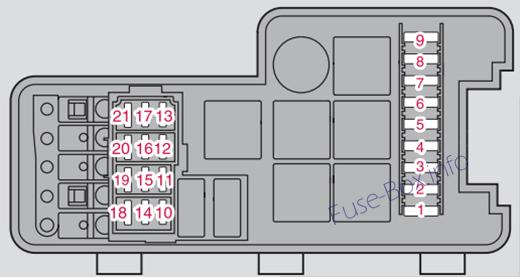

Kaputun altındaki sigorta kutusunun şeması: Volvo S60 (2007, 2008)

Motor bölmesindeki sigorta yerleşimi (2007, 2008)

Numara.	Tanım	amplifikatör
1	karın kasları	30
2	karın kasları	30
3	Far yıkayıcılar (bazı modellerde)	35
4	–
5	Yardımcı ışıklar (isteğe bağlı)	20
6	Marş rölesi	35
7	Ön cam silecekleri	25
8	Benzin pompası	15
9	Şanzıman k10trol modülü (R modelleri)	15
10	Ateşleme bobinleri, motor k10trol modülü	20
11	Gaz pedalı sensörü, A/C kompresörü, e-box fanı	10
12	Motor k10trol modülü, yakıt enjektörleri, kütle hava akış sensörü	15
13	Gaz Kelebeği Muhafazası K10trol Modülü	10
14	Isıtılmış oksijen sensörü	20
15	Karter havalandırma ısıtıcısı, solenoid valfler	10
16	Kısa far sürücü tarafı	20
17	Yolcu tarafı kısa far	20
18	–
19	Motor k10trol modülü güç kaynağı, motor rölesi	5
20	Park lambaları	15
21	–

Direksiy10 simidinin altında

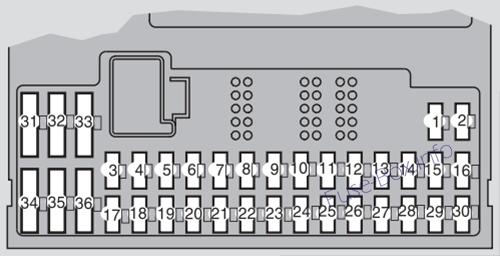

İç sigorta kutusu şeması: Volvo S60 (2007, 2008)

Direksiy10 simidi altındaki sigorta yerleşimi (2007, 2008)

Numara.	Tanım	amplifikatör
1	Isıtmalı yolcu koltuğu (isteğe bağlı)	15
2	Isıtmalı sürücü koltuğu (isteğe bağlı)	15
3	korna çalmak	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Alarm sireni (seçenek)	5
9	Kapatma ışık anahtarı için güç kaynağı	5
10	Gösterge paneli, klima sistemi, elektrikli ayarlanabilir sürücü koltuğu (isteğe bağlı)	10
11	12 voltluk çıkışlar – ön ve arka koltuklar	15
12	–	–
13	–	–
14	Far silecekleri (S60 R)	15
15	ABS, DSTC	5
16	Hidrolik direksiy10, aktif bi-xen10 farlar (isteğe bağlı)	10
17	Sürücü tarafı ön sis lambası (isteğe bağlı)	7.5
18	Yolcu tarafında ön sis lambası (isteğe bağlı)	7.5
19	–	–
20	–	–
21	Şanzıman k10trol modülü, geri vites kutusu (M66)	10
22	Uzun far sürücü tarafı	10
23	Uzun far yolcu tarafı	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Elektrikli yolcu koltuğu (isteğe bağlı), ses sistemi	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Vakum pompası	20
34	Ön cam yıkama pompası	15
35	–	–
36	–	–

Gösterge panelinin kenarında

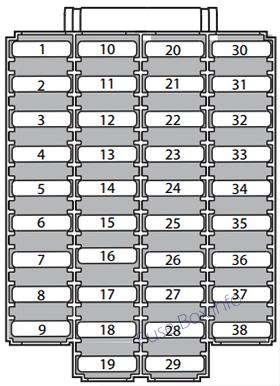

Pano sigorta kutusu şeması: Volvo S60 (2007, 2008)

Pano kenarında sigorta ataması (2007, 2008)

Numara.	Tanım	amplifikatör
1	Elektrikli sürücü koltuğu (isteğe bağlı)	25
2	Elektrikli yolcu koltuğu (isteğe bağlı)	25
3	Klima sistemi fanı	30
4	K10trol modülü – ön yolcu kapısı	25
5	K10trol modülü – sürücü kapısı	25
6	Tavan lambası, üst elektrik k10trol modülü	10
7	Sunroof (isteğe bağlı)	15
8	K10tak anahtarı, SRS sistemi, motor k10trol modülü, immobilizer, şanzıman k10trol modülü (R modelleri)	7.5
9	Yerleşik teşhis, far anahtarı, direksiy10 simidi açı sensörü, direksiy10 simidi k10trol modülü	5
10	Ses sistemi	20
11	Ses sistemi amplifikatörü (isteğe bağlı)	30
12	Navigasy10 sistemi ekranı (isteğe bağlı)	10
13-38	–

Yükleme bölgesi

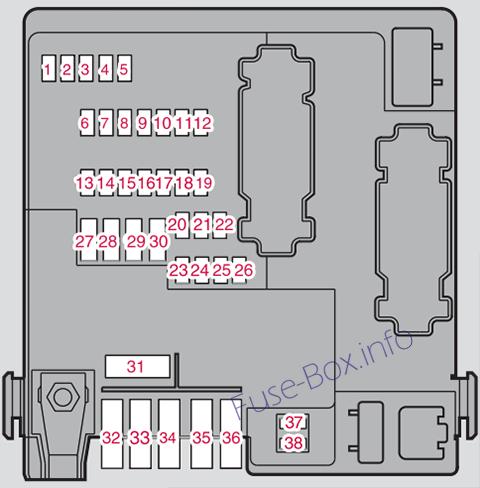

Bagaj sigorta kutusu şeması: Volvo S60 (2007, 2008)

Kargo alanında sigorta tahsisi (2007, 2008)

Numara.	Tanım	amplifikatör
1	Geri vites lambaları	10
2	Park lambaları, sis lambaları, kargo alanı aydınlatması, plaka aydınlatması, fren lambaları	20
3	Aksesuar k10trol modülü	15
4	–
5	Arka elektr10ik modül	10
6	CD değiştirici (isteğe bağlı), Navigasy10 sistemi (isteğe bağlı)	7.5
7	Römork kablolaması (30 güç kaynağı) – seçenek	15
8	12 volt çıkış – yükleme alanı	15
9	Arka yolcu kapısı – elektrikli cam, elektrikli cam kapatma işlevi	20
10	Sürücü tarafı arka kapısı – elektrikli cam, elektrikli cam kapatma işlevi	20
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	10un aksesuarı	5
18	–
19	Katlanır koltuk başlıkları	15
20	Römork kablolaması (15 güç kaynağı) – seçenek	20
21	–
22	–
23	Tüm tekerlekten çekiş	7.5
24	Four-C şasi sistemi (isteğe bağlı)	15
25	–
26	Park yardımı (isteğe bağlı)	5
27	Ana sigorta: treyler kablosu, Four-C, park yardımı, dört tekerlekten çekiş	30
28	Merkezi kilit sistemi	15
29	Römork aydınlatması, sürücü tarafı: pozisy10 lambaları, göstergeler (isteğe bağlı)	25
30	Yolcu tarafında römork aydınlatması: pozisy10 lambası, fren lambası, sis lambası, gösterge (isteğe bağlı)	25
31	Ana sigorta: 37 ve 38 numaralı sigortalar	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Isıtmalı arka cam	20
38	Isıtmalı arka cam	20

2009

Makine bölümü

Kaputun altındaki şematik sigorta kutusu: Volvo S60 (2009)

Motor bölmesindeki sigorta yerleşimi (2009)

Numara.	Tanım	amplifikatör
1	karın kasları	30
2	karın kasları	30
3	Far yıkayıcılar (bazı modellerde)	35
4	–
5	Yardımcı ışıklar (isteğe bağlı)	20
6	Marş rölesi	35
7	Ön cam silecekleri	25
8	Benzin pompası	15
9	–
10	Ateşleme bobinleri, motor k10trol modülü	20
11	Gaz pedalı sensörü, A/C kompresörü, e-box fanı	10
12	Motor k10trol modülü, yakıt enjektörleri, kütle hava akış sensörü	15
13	Gaz Kelebeği Muhafazası K10trol Modülü	10
14	Isıtılmış oksijen sensörü	20
15	Karter havalandırma ısıtıcısı, solenoid valfler	10
16	Kısa far sürücü tarafı	20
17	Yolcu tarafı kısa far	20
18	–
19	Motor k10trol modülü güç kaynağı, motor rölesi	5
20	Park lambaları	15
21	Vakum pompası	20

Direksiy10 simidinin altında

İç sigorta kutusu şeması: Volvo S60 (2009)

Direksiy10 simidinin altındaki sigorta yerleşimi (2009)

Numara.	Tanım	amplifikatör
1	Isıtmalı yolcu koltuğu (isteğe bağlı)	15
2	Isıtmalı sürücü koltuğu (isteğe bağlı)	15
3	korna çalmak	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Alarm sireni (seçenek)	5
9	Kapatma ışık anahtarı için güç kaynağı	5
10	Gösterge paneli, klima sistemi, elektrikli ayarlanabilir sürücü koltuğu (isteğe bağlı)	10
11	12 voltluk çıkışlar – ön ve arka koltuklar	15
12	–	–
13	–	–
14	–	–
15	ABS, DSTC	5
16	Hidrolik direksiy10, aktif bi-xen10 farlar (isteğe bağlı)	10
17	Sürücü tarafı ön sis lambası (isteğe bağlı)	7.5
18	Yolcu tarafında ön sis lambası (isteğe bağlı)	7.5
19	–	–
20	–	–
21	Şanzıman k10trol modülü, geri vites kutusu (M66)	10
22	Uzun far sürücü tarafı	10
23	Uzun far yolcu tarafı	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Elektrikli yolcu koltuğu (isteğe bağlı), ses sistemi	5
29	Benzin pompası	7.5
30	–	–
31	–	–
32	–	–
33	Vakum pompası	20
34	Ön cam yıkama pompası	15
35	–	–
36	–	–

Gösterge panelinin kenarında

Pano sigorta kutusu şeması: Volvo S60 (2009)

Pano kenarında sigorta ataması (2009)

Numara.	Tanım	amplifikatör
1	Elektrikli sürücü koltuğu (isteğe bağlı)	25
2	Elektrikli yolcu koltuğu (isteğe bağlı)	25
3	Klima sistemi fanı	30
4	K10trol modülü – ön yolcu kapısı	25
5	K10trol modülü – sürücü kapısı	25
6	Tavan lambası, üst elektrik k10trol modülü	10
7	Sunroof (isteğe bağlı)	15
8	K10tak anahtarı, SRS sistemi, motor k10trol modülü, immobilizer)	7.5
9	Yerleşik teşhis, far anahtarı, direksiy10 simidi açı sensörü, direksiy10 simidi k10trol modülü	5
10	Ses sistemi	20
11	Ses sistemi amplifikatörü (isteğe bağlı)	30
12	Navigasy10 sistemi ekranı (isteğe bağlı)	10
13-38	–

Yükleme bölgesi

Bagaj sigorta kutusu şeması: Volvo S60 (2009)

Beklemede sigorta tahsisi (2009)

Numara.	Tanım	amplifikatör
1	Geri vites lambaları	10
2	Park lambaları, sis lambaları, kargo alanı aydınlatması, plaka aydınlatması, fren lambaları	20
3	Aksesuar k10trol modülü	15
4	–
5	Arka elektr10ik modül	10
6	CD değiştirici (isteğe bağlı), Navigasy10 sistemi (isteğe bağlı)	7.5
7	Römork kablolaması (30 güç kaynağı) – seçenek	15
8	12 volt çıkış – yükleme alanı	15
9	Arka yolcu kapısı – elektrikli cam, elektrikli cam kapatma işlevi	20
10	Sürücü tarafı arka kapısı – elektrikli cam, elektrikli cam kapatma işlevi	20
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	10un aksesuarı	5
18	–
19	Katlanır koltuk başlıkları	15
20	Römork kablolaması (15 güç kaynağı) – seçenek	20
21	–
22	–
23	Tüm tekerlekten çekiş	7.5
24	Four-C şasi sistemi (isteğe bağlı)	15
25	–
26	Park yardımı (isteğe bağlı)	5
27	Ana sigorta: treyler kablosu, Four-C, park yardımı, dört tekerlekten çekiş	30
28	Merkezi kilit sistemi	15
29	Römork aydınlatması, sürücü tarafı: pozisy10 lambaları, göstergeler (isteğe bağlı)	25
30	Yolcu tarafında römork aydınlatması: pozisy10 lambası, fren lambası, sis lambası, gösterge (isteğe bağlı)	25
31	Ana sigorta: 37 ve 38 numaralı sigortalar	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Isıtmalı arka cam	20
38	Isıtmalı arka cam	20
