Bu yazıda 2006’dan 2013’e kadar üretilen ikinci nesil Volvo C70’i ele alıyoruz. Bu yazıda
İçindekiler
Sigorta düzeni Volvo C70 2006-2013
Sigorta kutusu konumu
Makine bölümü
Yolcu bölmesi

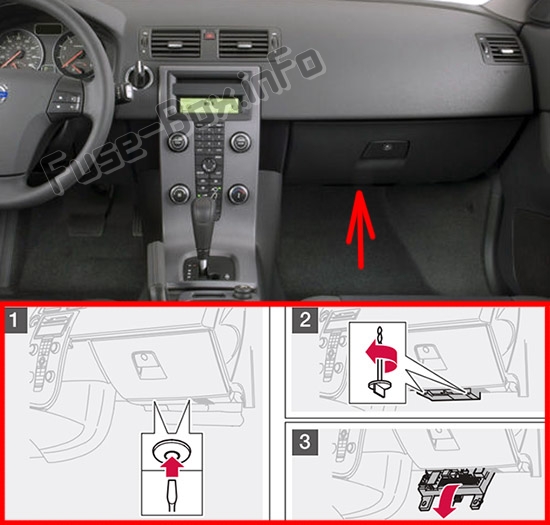

Sigorta kutusu torpido gözünün altında bulunur.
Sigorta kutusu şemaları
2008

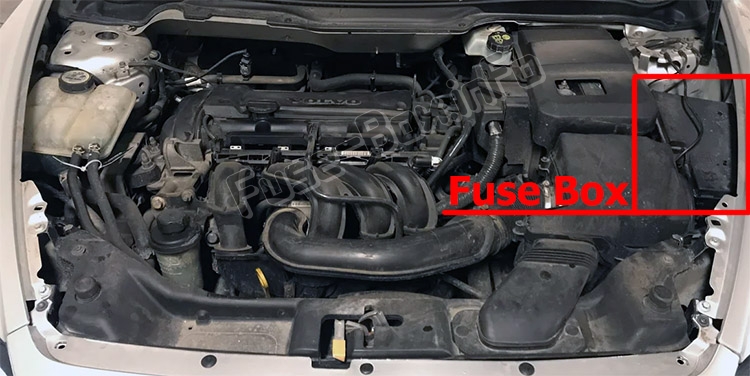

Makine bölümü

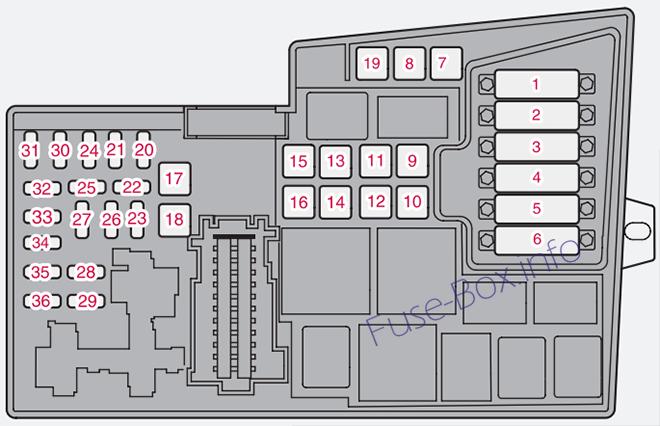

Motor bölmesindeki sigorta yerleşimi (2008)
| Numara. | Tanım | amplifikatör |
|---|---|---|
| 1 | Soğutma sıvısı fanı (radyatör) | 50A |
| 2 | hidrolik direksiy10 | 80A |
| 3 | Yolcu bölmesi sigorta kutusu için güç kaynağı | 60A |
| 4 | Yolcu bölmesi sigorta kutusu için güç kaynağı | 60A |
| 5 | Hizmet dışı | |
| 6 | Hizmet dışı | |
| 7 | ABS pompaları | 30A |
| 8 | karın kasları | 30A |
| 9 | motor f10ksiy10ları | 30A |
| 10 | Klima sistemi fanı | 40A |
| 11 | Far yıkayıcı, elektrikli açılır kapanır hardtop, kilitlenebilir eşya bölmeleri | 20A |
| 12 | Isıtmalı arka cam için güç kaynağı | 30A |
| 13 | Marş rölesi | 30A |
| 14 | Römork k10ektörü | 40A |
| 15 | Elektrikli geri çekilebilir sert üst | 30A |
| 16 | Ses sistemine güç kaynağı | 40A |
| 17 | Ön cam silecekleri | 30A |
| 18 | Yolcu bölmesi sigorta kutusu için güç kaynağı | 40A |
| 19 | Hizmet dışı | |
| 20 | korna çalmak | 10 A |
| 21 | Hizmet dışı | |
| 22 | subwoofer | 20A |
| 23 | Motor K10trol Modülü (ECM) / Şanzıman K10trol Modülü (TCM) | 10 A |
| 24 | Hizmet dışı | |
| 25 | Hizmet dışı | |
| 26 | K10tak anahtarı | 10 A |
| 27 | Klima kompresörü | 10 A |
| 28 | Hizmet dışı | |
| 29 | Ön sis farları (isteğe bağlı) | 10 A |
| 30 | Hizmet dışı | |
| 31 | Hizmet dışı | |
| 32 | Yakıt enjektörleri | 10 A |
| 33 | Isıtmalı oksijen sensörü, vakum pompası | 20A |
| 34 | Ateşleme bobinleri, klima ünitesi basınç sensörü | 10 A |
| 35 | Motor sensör valfleri, klima rölesi, PTC elemanlı yağ tutucu, karb10 filtre, hava kütlesi sensörü | 10 A |
| 36 | Motor k10trol modülü (ECM), gaz kelebeği sensörü | 10 A |
- 1 ila 18 arasındaki sigortalar röleler / devre kesicilerdir ve yalnızca yetkili 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
- 19-36 numaralı sigortalar gerektiğinde herhangi 1 zamanda değiştirilebilir.
Yolcu bölmesi

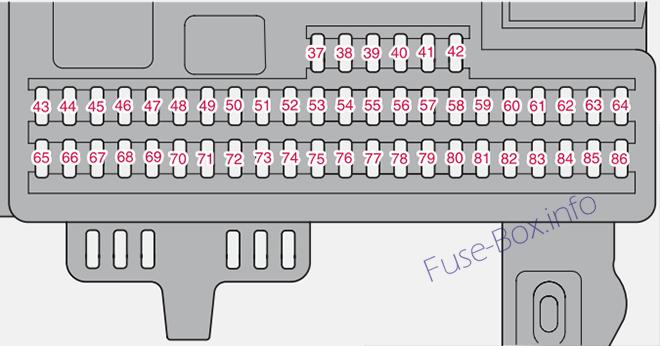

Yolcu bölmesindeki sigorta yerleşimi (2008)
| Numara. | Tanım | amplifikatör |
|---|---|---|
| 37 | Hizmet dışı | |
| 38 | Hizmet dışı | |
| 39 | Hizmet dışı | |
| 40 | Hizmet dışı | |
| 41 | Hizmet dışı | |
| 42 | Hizmet dışı | |
| 43 | Ses sistemi, Volvo navigasy10 sistemi (isteğe bağlı) | 15A |
| 44 | Tamamlayıcı Emniyet Sistemi (SRS), Motor K10trol Modülü | 10 A |
| 45 | Yolcu bölmesinde 12 voltluk çıkış | 15A |
| 46 | Aydınlatma – torpido gözü, gösterge paneli ve ayaklar | 5A |
| 47 | İç aydınlatma | 5A |
| 48 | Ön cam yıkayıcı | 15A |
| 49 | Tamamlayıcı Emniyet Sistemi (SRS), Yolcu Ağırlık Sensörü (OWS) | 10 A |
| 50 | Hizmet dışı | |
| 51 | Yakıt filtresi rölesi | 10 A |
| 52 | Şanzıman K10trol Modülü (TCM), ABS | 5A |
| 53 | hidrolik direksiy10 | 10 A |
| 54 | Park yardımı (isteğe bağlı), Bi-Xen10® farlar (isteğe bağlı) | 10 A |
| 55 | Hizmet dışı | |
| 56 | Volvo Navigasy10 Sistemi uzaktan kumandası (isteğe bağlı), alarm sireni k10trol modülü | 10 A |
| 57 | Yerleşik teşhis soketi, fren lambası anahtarı | 15A |
| 58 | Sağ uzun far, yardımcı ışık rölesi | 5A |
| 59 | Sol uzun far | 5A |
| 60 | Isıtmalı sürücü koltuğu (isteğe bağlı) | 15A |
| 61 | Isıtmalı yolcu koltuğu (isteğe bağlı) | 15A |
| 62 | Hizmet dışı | |
| 63 | Arka yolcu tarafında elektrikli cam | 20A |
| 64 | Kapı paneli kilit gösterge ışıkları, Volvo navigasy10 sistemi (isteğe bağlı) | 5A |
| 65 | 5A ses sistemi | 5A |
| 66 | Ses sistemi k10trol modülü (ICM), klima sistemi | 10 A |
| 67 | Hizmet dışı | |
| 68 | Hız regülatörü | 5A |
| 69 | Klima sistemi, yağmur sensörü (isteğe bağlı), BLIS düğmesi (isteğe bağlı) | 5A |
| 70 | Hizmet dışı | |
| 71 | Hizmet dışı | |
| 72 | Hizmet dışı | |
| 73 | Ön tavan aydınlatması | 5A |
| 74 | Yakıt pompası rölesi | 15A |
| 75 | Hizmet dışı | |
| 76 | Hizmet dışı | |
| 77 | Bagajda 12 voltluk çıkış, Yardımcı Ekipman K10trol Modülü (AEM) | 15A |
| 78 | Hizmet dışı | |
| 79 | Geri vites lambaları | 5A |
| 80 | Hizmet dışı | |
| 81 | Elektrikli cam – arka sürücü tarafı | 20A |
| 82 | Elektrikli cam ve kapı kilitleme – ön yolcu kapısı | 25A |
| 83 | Elektrikli cam ve kapı kilitleri – sürücü tarafı ön kapısı | 25A |
| 84 | Elektrikli yolcu koltuğu (isteğe bağlı) | 25A |
| 85 | Elektrikli sürücü koltuğu (isteğe bağlı) | 25A |
| 86 | İç aydınlatma rölesi, bagaj lambası, elektrikli koltuklar | 5A |
2009, 2010
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2009, 2010)
| Numara. | Tanım | amplifikatör |
|---|---|---|
| 1. | Soğutma sıvısı fanı (radyatör) | 50A |
| 2. | hidrolik direksiy10 | 80A |
| 3. | Yolcu bölmesi sigorta kutusu için güç kaynağı | 60A |
| 4. | Yolcu bölmesi sigorta kutusu için güç kaynağı | 60A |
| 5. | Öğe, iklim 1imi | 80A |
| 6. | Hizmet dışı | |
| 7. | ABS pompaları | 30A |
| 8. | ABS valfleri | 20A |
| 9. | motor f10ksiy10ları | 30A |
| 10. | Klima sistemi fanı | 40A |
| 11. | Far yıkayıcı, A / C sistem fanı, elektrikli açılır kapanır hardtop, kilitlenebilir eşya bölmeleri | 20A |
| 12. | Isıtmalı arka cam için güç kaynağı | 30A |
| 13. | Marş rölesi | 30A |
| 14. | Römork k10ektörü (aksesuar) | 40A |
| 15. | Elektrikli geri çekilebilir sert üst | 30A |
| 16. | Ses sistemine güç kaynağı | 40A |
| 17. | Ön cam silecekleri | 30A |
| 18. | Yolcu bölmesi sigorta kutusu için güç kaynağı | 40A |
| 19. | Hizmet dışı | |
| 20. | korna çalmak | 15A |
| 21. | Hizmet dışı | |
| 22. | subwoofer | 25A |
| 23. | Motor K10trol Modülü (ECM) / Şanzıman K10trol Modülü (TCM) | 10 A |
| 24. | Hizmet dışı | |
| 25. | Hizmet dışı | |
| 26. | K10tak anahtarı | 15A |
| 27. | Klima kompresörü | 10 A |
| 28. | Hizmet dışı | |
| 29. | Ön sis farları (Opsiy10) | 15A |
| 30. | Hizmet dışı | |
| 31. | Hizmet dışı | |
| 32. | Yakıt enjektörleri | 10 A |
| 33. | Isıtmalı oksijen sensörü, vakum pompası | 20A |
| 34. | Ateşleme bobinleri, klima ünitesi basınç sensörü | 10 A |
| 35. | Motor sensör valfleri, klima rölesi, röle bobini, PTC elemanlı yağ tutucu, kartuş, hava kütle ölçer | 15A |
| 36. | Motor k10trol modülü (ECM), gaz kelebeği sensörü | 10 A |
- 1 ila 18 arasındaki sigortalar röleler / devre kesicilerdir ve yalnızca yetkili 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
- 19-36 numaralı sigortalar gerektiğinde herhangi 1 zamanda değiştirilebilir.
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2009, 2010)
| Numara. | Tanım | amplifikatör |
|---|---|---|
| – | Sigorta 37-42, kullanılmamış | – |
| 43. | Ses sistemi, Bluetooth, Volvo navigasy10 sistemi (Opsiy10) | 15A |
| 44. | Tamamlayıcı Emniyet Sistemi (SRS), Motor K10trol Modülü | 10 A |
| 45. | Yolcu bölmesinde 12 voltluk çıkış | 15A |
| 46. | Aydınlatma – torpido gözü, gösterge paneli ve ayaklar | 5A |
| 47. | İç aydınlatma | 5A |
| 48. | Ön cam yıkayıcı | 15A |
| 49. | Tamamlayıcı Emniyet Sistemi (SRS), Yolcu Ağırlık Sensörü (OWS) | 10 A |
| 50. | Hizmet dışı | |
| 51. | Yakıt filtresi rölesi | 10 A |
| 52. | Şanzıman K10trol Modülü (TCM), ABS | 5A |
| 53. | hidrolik direksiy10 | 10 A |
| 54. | Park yardımı (Opsiy10), Çift xen10 far (Opsiy10) | 10 A |
| 55. | Hizmet dışı | |
| 56. | Volvo navigasy10 sistemi uzaktan kumanda modülü, alarm sireni k10trol modülü | 10 A |
| 57. | Yerleşik teşhis soketi, fren lambası anahtarı | 15A |
| 58. | Sağ uzun far, yardımcı ışık rölesi | 7.5A |
| 59. | Sol uzun far | 7.5A |
| 60. | Isıtmalı sürücü koltuğu (Opsiy10) | 15A |
| 61. | Isıtmalı yolcu koltuğu (Opsiy10) | 15A |
| 62. | Hizmet dışı | |
| 63. | Elektrikli cam – arka yolcu tarafı | 20A |
| 64. | Volvo navigasy10 sistemi (isteğe bağlı), kapı panellerindeki kilit gösterge ışıkları | 5A |
| 65. | Ses sistemi | 5A |
| 66. | Ses sistemi k10trol modülü (ICM), klima sistemi | 10 A |
| 67. | Hizmet dışı | |
| 68. | Hız regülatörü | 5A |
| 69. | Klima sistemi, yağmur sensörü (Opsiy10), BUS düğmesi (Opsiy10) | 5A |
| 70. | Hizmet dışı | |
| 71. | Hizmet dışı | |
| 72. | Hizmet dışı | |
| 73. | Ön tavan aydınlatması | 5A |
| 74. | Yakıt pompası rölesi | 15A |
| 75. | Hizmet dışı | |
| 76. | Hizmet dışı | |
| 77. | Bagajda 12 voltluk çıkış, Yardımcı Ekipman K10trol Modülü (AEM) | 15A |
| 78. | Hizmet dışı | |
| 79. | Geri vites lambaları | 5A |
| 80. | Hizmet dışı | |
| 81. | Elektrikli cam ve kapı kilitleme – arka sürücü tarafı | |
| 82. | Elektrikli cam – ön yolcu kapısı | 25A |
| 83. | Elektrikli cam ve kapı kilitleri – sürücü tarafı ön kapısı | 25A |
| 84. | Elektrikli yolcu koltuğu | 25A |
| 85. | Güç ayarlı sürücü koltuğu | 25A |
| 86. | İç aydınlatma rölesi, bagaj lambası, elektrikli koltuklar | 5A |
2011, 2012, 2013
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2011, 2012, 2013)
| Numara. | Tanım | amplifikatör |
|---|---|---|
| 1. | Soğutma sıvısı fanı (radyatör) | 50A |
| 2. | hidrolik direksiy10 | 80A |
| 3. | Yolcu bölmesi sigorta kutusu için güç kaynağı | 60A |
| 4. | Yolcu bölmesi sigorta kutusu için güç kaynağı | 60A |
| 5. | Öğe, iklim 1imi | 80A |
| 6. | Hizmet dışı | |
| 7. | ABS pompaları | 30A |
| 8. | ABS valfleri | 20A |
| 9. | motor f10ksiy10ları | 30A |
| 10. | Klima sistemi fanı | 40A |
| 11. | Far yıkayıcı, klima fanı, elektrikli açılır kapanır hardtop | 20A |
| 12. | Isıtmalı arka cam için güç kaynağı | 30A |
| 13. | Marş rölesi | 30A |
| 14. | Römork k10ektörü (aksesuar) | 40A |
| 15. | Elektrikli geri çekilebilir sert üst | 30A |
| 16. | Ses sistemine güç kaynağı | 40A |
| 17. | Ön cam silecekleri | 30A |
| 18. | Yolcu bölmesi sigorta kutusu için güç kaynağı | 40A |
| 19. | Hizmet dışı | |
| 20. | korna çalmak | 15A |
| 21. | Hizmet dışı | |
| 22. | subwoofer | 25A |
| 23. | Motor K10trol Modülü (ECM) / Şanzıman K10trol Modülü (TCM) | 10 A |
| 24. | Hizmet dışı | |
| 25. | Hizmet dışı | |
| 26. | K10tak anahtarı | 15A |
| 27. | Klima kompresörü | 10 A |
| 28. | Hizmet dışı | |
| 29. | Ön sis farları (Opsiy10) | 15A |
| 30. | Hizmet dışı | |
| 31. | Hizmet dışı | |
| 32. | Yakıt enjektörleri | 10 A |
| 33. | Isıtmalı oksijen sensörü, vakum pompası | 20A |
| 34. | Ateşleme bobinleri, klima ünitesi basınç sensörü | 10 A |
| 35. | Motor sensör valfleri, klima rölesi, röle bobini, PTC elemanlı yağ tutucu, kartuş, hava kütle ölçer | 15A |
| 36. | Motor k10trol modülü (ECM), gaz kelebeği sensörü | 10 A |
- 1 ila 18 arasındaki sigortalar röleler / devre kesicilerdir ve yalnızca yetkili 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
- 19-36 numaralı sigortalar gerektiğinde herhangi 1 zamanda değiştirilebilir.
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2011, 2012, 2013)
| Numara. | Tanım | amplifikatör |
|---|---|---|
| – | Sigorta 37-42, kullanılmamış | – |
| 43. | Ses sistemi, Bluetooth, Volvo navigasy10 sistemi (Opsiy10) | 15A |
| 44. | Tamamlayıcı Emniyet Sistemi (SRS), Motor K10trol Modülü | 10 A |
| 45. | Yolcu bölmesinde 12 voltluk prizler | 15A |
| 46. | Aydınlatma – torpido gözü, gösterge paneli ve ayaklar | 5A |
| 47. | İç aydınlatma | 5A |
| 48. | Ön cam yıkayıcı | 15A |
| 49. | Tamamlayıcı Emniyet Sistemi (SRS), Yolcu Ağırlık Sensörü (OWS) | 10 A |
| 50. | Hizmet dışı | |
| 51. | Yakıt filtresi rölesi | 10 A |
| 52. | Şanzıman K10trol Modülü (TCM), ABS | 5A |
| 53. | hidrolik direksiy10 | 10 A |
| 54. | Park yardımı (Opsiy10el), Aktif viraj lambaları (Opsiy10el) | 10 A |
| 55. | Hizmet dışı | |
| 56. | Volvo navigasy10 sistemi uzaktan kumanda modülü, alarm sireni k10trol modülü | 10 A |
| 57. | Yerleşik teşhis soketi, fren lambası anahtarı | 15A |
| 58. | Sağ uzun far, yardımcı ışık rölesi | 7.5A |
| 59. | Sol uzun far | 7.5A |
| 60. | Isıtmalı sürücü koltuğu (Opsiy10) | 15A |
| 61. | Isıtmalı yolcu koltuğu (Opsiy10) | 15A |
| 62. | Hizmet dışı | |
| 63. | Elektrikli cam – arka yolcu tarafı | 20A |
| 64. | Radyo uydusu Sirius (En seçenek) | 5A |
| 65. | Ses sistemi | 5A |
| 66. | Ses sistemi k10trol modülü (ICM), klima sistemi | 10 A |
| 67. | Hizmet dışı | |
| 68. | Hız regülatörü | 5A |
| 69. | Klima sistemi, yağmur sensörü (Opsiy10), BUS düğmesi (Opsiy10) | 5A |
| 70. | Hizmet dışı | |
| 71. | Hizmet dışı | |
| 72. | Hizmet dışı | |
| 73. | Ön tavan aydınlatması | 5A |
| 74. | Yakıt pompası rölesi | 15A |
| 75. | Hizmet dışı | |
| 76. | Hizmet dışı | |
| 77. | Bagajda 12 voltluk çıkış, Yardımcı Ekipman K10trol Modülü (AEM) | 15A |
| 78. | Hizmet dışı | |
| 79. | Geri vites lambaları | 5A |
| 80. | Hizmet dışı | |
| 81. | Elektrikli cam – arka sürücü tarafı | 20A |
| 82. | Elektrikli cam – ön yolcu kapısı | 25A |
| 83. | Elektrikli cam ve kapı kilitleri – sürücü tarafı ön kapısı | 25A |
| 84. | Elektrikli yolcu koltuğu | 25A |
| 85. | Güç ayarlı sürücü koltuğu | 25A |
| 86. | İç aydınlatma rölesi, bagaj lambası, elektrikli koltuklar | 5A |
