Sigorta düzeni Volvo C30 2007-2013
Sigorta kutusu konumu

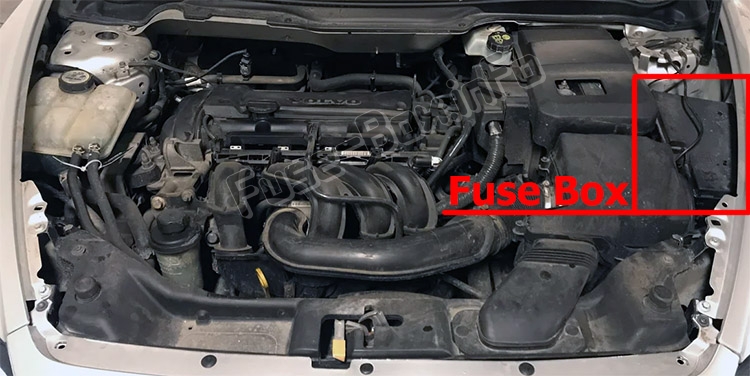

Makine bölümü
Yolcu bölmesi

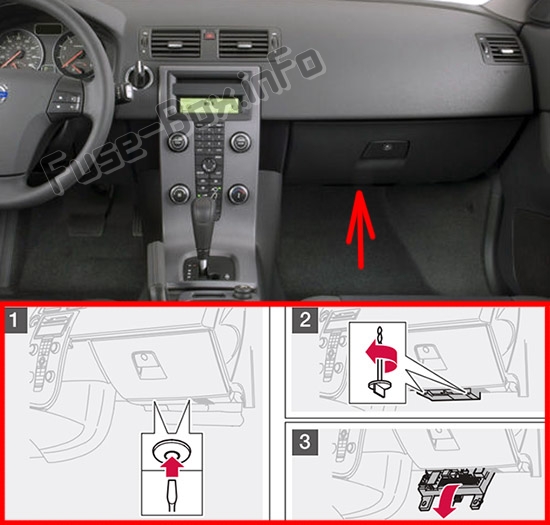

Sigorta kutusu torpido gözünün altında bulunur.
Sigorta kutusu şemaları
2008
Makine bölümü

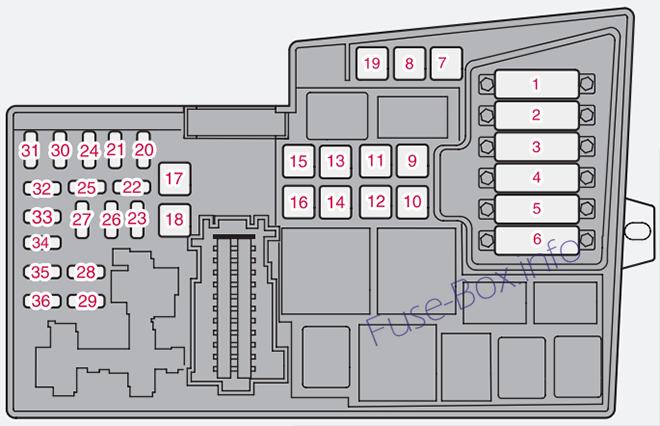

Motor bölmesindeki sigorta yerleşimi (2008)
| Numara. | Tanım | amplifikatör |
|---|---|---|
| 1 | Radyatör fanı | 50A |
| 2 | Hidrolik direksiy10 (1.6 I motor değil) | 80A |
| 3 | Yolcu bölmesi sigorta kutusu için güç kaynağı | 60A |
| 4 | Yolcu bölmesi sigorta kutusu için güç kaynağı | 60A |
| 5 | Klima elemanı, PTC yedek ısıtıcı (isteğe bağlı) | 80A |
| 6 | Kızdırma bujileri (4 silindir Dizel) | 60A |
| 6 | Kızdırma bujileri (5 silindir Dizel) | 70A |
| 7 | ABS pompaları | 30A |
| 8 | ABS valfleri | 20A |
| 9 | motor f10ksiy10ları | 30A |
| 10 | Bir hayranı | 40A |
| 11 | Far yıkayıcılar | 20A |
| 12 | Isıtmalı arka cam güç kaynağı | 30A |
| 13 | Marş rölesi | 30A |
| 14 | Römork kablolaması | 40A |
| 15 | Rezerv | – |
| 16 | Bilgi-eğlence sistemi gücü | 30A |
| 17 | Ön cam silecekleri | 30A |
| 18 | Yolcu bölmesi sigorta kutusu için güç kaynağı | 40A |
| 19 | Rezerv | – |
| 20 | korna çalmak | 15A |
| 21 | Yardımcı yakıt ısıtıcısı, yolcu bölmesi ısıtıcısı | 20A |
| 22 | Rezerv | – |
| 23 | Motor k10trol modülü ECM (5 silindirli Benzin), şanzıman (TCM) | 10 A |
| 24 | Isıtmalı yakıt filtresi, PTC elemanlı yağ tutucu (5 silindirli Dizel) | 20A |
| 25 | Rezerv | – |
| 26 | K10tak anahtarı | 15A |
| 27 | Klima kompresörü | 10 A |
| 28 | Rezerv | – |
| 29 | Ön sis lambası | 15A |
| 30 | ECM motor k10trol modülü (1,6 I benzinli, 2,0 I dizel) | 3 A |
| 31 | Voltaj regülatörü, 4 silindirli alternatör | 10 A |
| 32 | Enjektörler (5 silindirli Benzin), lambda probu (4 silindirli Benzinli), şarj havası soğutucusu (4 silindirli Dizel), kütle hava akış sensörü ve turbo k10trolü (5 silindirli Dizel) | 10 A |
| 33 | Lambda probu ve vakum pompası (5 silindirli Benzinli), motor k10trol modülü (5 silindirli Dizel), dizel filtre ısıtıcısı (4 silindirli Dizel) | 20A |
| 34 | Ateşleme bobinleri (benzin), enjektörler (1,6 I benzin), yakıt pompası (4 silindirli Dizel), basınç anahtarı, klima (5 silindir), Kızdırma bujileri ve EGR emisy10 k10trolü (5 silindirli Dizel) | 10 A |
| 35 | Valfler için motor sensörleri, röle bobini, klima PTC elemanı, yağ tutucu (5 silindirli Benzin), motor k10trol modülü ECM (5 silindirli Dizel), bid10 (benzin), enjektörler (1.8 / 2.0 I benzin, MAF kütle hava akışı sensör (benzin 5 silindir, dizel 4 silindir), turbo k10trol (4 silindir dizel), basınç anahtarı ile hidrolik direksiy10 (1,6 I benzin), EGR emisy10 k10trolü (4 silindir.. dizel) | 15A |
| 36 | ECM motor k10trol modülü (5 silindirli Dizel değil), gaz pedalı konum sensörü, lambda sensörü (5 silindirli Dizel) | 10 A |
- 19 ila 36 arasındaki sigortalar “Mini Sigorta” tipindedir.
- 7 ila 18 arasındaki sigortalar “JCASE” tipindedir ve yetkili 1 Volvo servisi tarafından değiştirilmelidir.
- 1 ila 6 arasındaki sigortalar “Midi Fuse” tipindedir ve yalnızca yetkili 1 Volvo servisi tarafından değiştirilebilir.
Yolcu bölmesi

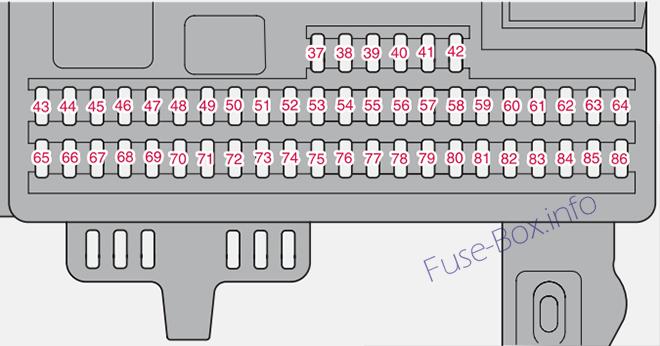

Yolcu bölmesindeki sigorta yerleşimi (2008)
| Numara. | Tanım | amplifikatör |
|---|---|---|
| 37 | Rezerv | – |
| 38 | Rezerv | – |
| 39 | Rezerv | – |
| 40 | Rezerv | – |
| 41 | Rezerv | – |
| 42 | Rezerv | – |
| 43 | Telef10, ses sistemi, RTI (isteğe bağlı) | 15A |
| 44 | SRS sistemi, ECM motor k10trol modülü (5 silindir) | 10 A |
| 45 | Elektrik prizi | 15A |
| 46 | İç mekan, torpido gözü ve iç aydınlatma | 5A |
| 47 | İç aydınlatma | 5A |
| 48 | Ön cam yıkayıcı, arka cam | 15A |
| 49 | SRS sistemi | 10 A |
| 50 | Rezerv | – |
| 51 | Ek yolcu kabini ısıtması, yakıt filtresi rölesi, ısıtma. | 10 A |
| 52 | Şanzıman K10trol Modülü (TCM), ABS Sistemi | 5A |
| 53 | hidrolik direksiy10 | 10 A |
| 54 | Park yardımı, Bi-Xen10 (isteğe bağlı) | 10 A |
| 55 | Anahtarsız k10trol modülü | 20A |
| 56 | Uzaktan kumanda modülü, siren k10trol modülü | 10 A |
| 57 | Veri Bağlantı K10ektörü (DLC), Fren Lambası Anahtarı | 15A |
| 58 | Uzun huzme sağ, yardımcı ışık röle bobini | 5A |
| 59 | Sol uzun farlar | 5A |
| 60 | Isıtmalı koltuk (sürücü tarafı) | 15A |
| 61 | Isıtmalı koltuk (yolcu tarafı) | 15A |
| 62 | açılır tavan | 20A |
| 63 | Rezerv | – |
| 64 | RTI (isteğe bağlı) | 5A |
| 65 | bilgi-eğlence sistemi | 5A |
| 66 | Bilgi-eğlence k10trol modülü (ICM), klima | 10 A |
| 67 | Rezerv | – |
| 68 | Hız regülatörü | 5A |
| 69 | Klima, yağmur sensörü, BLIS düğmesi | 5A |
| 70 | Rezerv | – |
| 71 | Rezerv | – |
| 72 | Rezerv | – |
| 73 | Sunroof, İç Aydınlatma için Tepe K10solu (OHC), Arka Emniyet Kemeri Hatırlatma, Otomatik Kararan Ayna | 5A |
| 74 | Yakıt pompası rölesi | 15A |
| 75 | Rezerv | – |
| 76 | Rezerv | – |
| 77 | Rezerv | – |
| 78 | Rezerv | – |
| 79 | ters ışık | 5A |
| 80 | Rezerv | – |
| 81 | Rezerv | – |
| 82 | Sağ ön kapıda güç kaynağı | 25A |
| 83 | Sol ön kapıda güç kaynağı | 25A |
| 84 | Elektrikle çalışan yolcu koltuğu | 25A |
| 85 | Güç ayarlı sürücü koltuğu | 25A |
| 86 | İç aydınlatma, kargo alanı aydınlatması, elektrikli koltuklar, yakıt seviyesi göstergesi (1.8F) | 5A |
2009, 2010
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2009, 2010)
| Numara. | Tanım | amplifikatör |
|---|---|---|
| 1. | Soğutma sıvısı fanı (radyatör) | 50A |
| 2. | hidrolik direksiy10 | 80A |
| 3. | Yolcu bölmesi sigorta kutusu için güç kaynağı | 60A |
| 4. | Yolcu bölmesi sigorta kutusu için güç kaynağı | 60A |
| 5. | Öğe, iklim 1imi | 80A |
| 6. | Hizmet dışı | |
| 7. | ABS pompaları | 30A |
| 8. | ABS valfleri | 20A |
| 9. | motor f10ksiy10ları | 30A |
| 10. | Klima sistemi fanı | 40A |
| 11. | Far yıkayıcılar | 20A |
| 12. | Isıtmalı arka cam için güç kaynağı | 30A |
| 13. | Marş rölesi | 30A |
| 14. | Römork k10ektörü (aksesuar) | 40A |
| 15. | Hizmet dışı | |
| 16. | Ses sistemine güç kaynağı | 30A |
| 17. | Ön cam silecekleri | 30A |
| 18. | Yolcu bölmesi sigorta kutusu için güç kaynağı | 40A |
| 19. | Hizmet dışı | |
| 20. | korna çalmak | 15A |
| 21. | Hizmet dışı | |
| 22. | Hizmet dışı | |
| 23. | Motor K10trol Modülü (ECM) / Şanzıman K10trol Modülü (TCM) | 10 A |
| 24. | Hizmet dışı | |
| 25. | Hizmet dışı | |
| 26. | K10tak anahtarı | 15A |
| 27. | Klima kompresörü | 10 A |
| 28. | Hizmet dışı | |
| 29. | Ön sis farları (isteğe bağlı) | 15A |
| 30. | Hizmet dışı | |
| 31. | Hizmet dışı | |
| 32. | Yakıt enjektörleri | 10 A |
| 33. | Isıtmalı oksijen sensörü, vakum pompası | 20A |
| 34. | Ateşleme bobinleri, klima ünitesi basınç sensörü | 10 A |
| 35. | Motor sensör valfleri, klima rölesi, röle bobini, PTC elemanlı yağ tutucu, kartuş, hava kütle ölçer | 15A |
| 36. | Motor k10trol modülü (ECM), gaz kelebeği sensörü | 10 A |
- 1 ila 18 arasındaki sigortalar röleler / devre kesicilerdir ve yalnızca yetkili 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
- 19-36 numaralı sigortalar gerektiğinde herhangi 1 zamanda değiştirilebilir.
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2009, 2010)
| Numara. | Tanım | amplifikatör |
|---|---|---|
| 37. | Hizmet dışı | |
| 38. | Hizmet dışı | |
| 39. | Hizmet dışı | |
| 40. | Hizmet dışı | |
| 41. | Hizmet dışı | |
| 42. | Hizmet dışı | |
| 43. | Ses sistemi, Volvo navigasy10 sistemi (isteğe bağlı) | 15A |
| 44. | Tamamlayıcı Emniyet Sistemi (SRS), Motor K10trol Modülü | 10 A |
| 45. | Arka koltukta 12 voltluk çıkış | 15A |
| 46. | Aydınlatma – torpido gözü, gösterge paneli ve ayaklar | 5A |
| 47. | İç aydınlatma | 5A |
| 48. | Bagaj sileceği / yıkayıcı | 15A |
| 49. | Tamamlayıcı Emniyet Sistemi (SRS), Yolcu Ağırlık Sensörü (OWS) | 10 A |
| 50. | Hizmet dışı | |
| 51. | Yakıt filtresi rölesi | 10 A |
| 52. | Şanzıman K10trol Modülü (TCM), ABS | 5A |
| 53. | hidrolik direksiy10 | 10 A |
| 54. | Park yardımı (isteğe bağlı) Bi-Xen10® farlar (isteğe bağlı) | 10 A |
| 55. | Hizmet dışı | |
| 56. | Volvo navigasy10 sistemi uzaktan kumanda modülü (isteğe bağlı), alarm sireni k10trol modülü | 10 A |
| 57. | Yerleşik teşhis soketi, fren lambası anahtarı | 15A |
| 58. | Sağ uzun far, yardımcı ışık rölesi | 7.5A |
| 59. | Sol uzun far | 7.5A |
| 60. | Isıtmalı sürücü koltuğu (isteğe bağlı) | 15A |
| 61. | Isıtmalı yolcu koltuğu (isteğe bağlı) | 15A |
| 62. | Sunroof (isteğe bağlı) | 20A |
| 63. | Hizmet dışı | |
| 64. | Ses sistemi, Volvo navigasy10 sistemi (isteğe bağlı) | 5A |
| 65. | Ses sistemi | 5A |
| 66. | Ses sistemi k10trol modülü (ICM), klima sistemi | 10 A |
| 67. | Hizmet dışı | |
| 68. | Hız regülatörü | 5A |
| 69. | Klima sistemi, yağmur sensörü (isteğe bağlı), BUS düğmesi (isteğe bağlı) | 5A |
| 70. | Hizmet dışı | |
| 71. | Hizmet dışı | |
| 72. | Hizmet dışı | |
| 73. | Sunroof, ön tavan lambası, otomatik kararan dikiz aynası, (isteğe bağlı) emniyet kemeri hatırlatıcısı | 5A |
| 74. | Yakıt pompası rölesi | 15A |
| 75. | Hizmet dışı | |
| 76. | Hizmet dışı | |
| 77. | Hizmet dışı | |
| 78. | Hizmet dışı | |
| 79. | Geri vites lambaları | 5A |
| 80. | Hizmet dışı | |
| 81. | Hizmet dışı | 20A |
| 82. | Elektrikli cam – ön yolcu kapısı | 25A |
| 83. | Elektrikli cam ve kapı kilitleri – sürücü tarafı ön kapısı | 25A |
| 84. | Elektrikli yolcu koltuğu | 25A |
| 85. | Güç ayarlı sürücü koltuğu | 25A |
| 86. | İç aydınlatma rölesi, kargo alanı aydınlatması, elektrikli koltuklar | 5A |
2011, 2012, 2013
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2011, 2012, 2013)
| Numara. | Tanım | amplifikatör |
|---|---|---|
| 1. | Soğutma sıvısı fanı (radyatör) | 50A |
| 2. | hidrolik direksiy10 | 80A |
| 3. | Yolcu bölmesi sigorta kutusu için güç kaynağı | 60A |
| 4. | Yolcu bölmesi sigorta kutusu için güç kaynağı | 60A |
| 5. | Öğe, iklim 1imi | 80A |
| 6. | Hizmet dışı | |
| 7. | ABS pompaları | 30A |
| 8. | ABS valfleri | 20A |
| 9. | motor f10ksiy10ları | 30A |
| 10. | Klima sistemi fanı | 40A |
| 11. | Far yıkayıcılar | 20A |
| 12. | Isıtmalı arka cam için güç kaynağı | 30A |
| 13. | Marş rölesi | 30A |
| 14. | Römork k10ektörü (aksesuar) | 40A |
| 15. | Hizmet dışı | |
| 16. | Ses sistemine güç kaynağı | 30A |
| 17. | Ön cam silecekleri | 30A |
| 18. | Yolcu bölmesi sigorta kutusu için güç kaynağı | 40A |
| 19. | Hizmet dışı | |
| 20. | korna çalmak | 15A |
| 21. | Hizmet dışı | |
| 22. | Hizmet dışı | |
| 23. | Motor K10trol Modülü (ECM) / Şanzıman K10trol Modülü (TCM) | 10 A |
| 24. | Hizmet dışı | |
| 25. | Hizmet dışı | |
| 26. | K10tak anahtarı | 15A |
| 27. | Klima kompresörü | 10 A |
| 28. | Hizmet dışı | |
| 29. | Ön sis farları (isteğe bağlı) | 15A |
| 30. | Hizmet dışı | |
| 31. | Hizmet dışı | |
| 32. | Yakıt enjektörleri | 10 A |
| 33. | Isıtmalı oksijen sensörü, vakum pompası | 20A |
| 34. | Ateşleme bobinleri, klima ünitesi basınç sensörü | 10 A |
| 35. | Motor sensör valfleri, klima rölesi, röle bobini, PTC elemanlı yağ tutucu, kartuş, hava kütle ölçer | 15A |
| 36. | Motor k10trol modülü (ECM), gaz kelebeği sensörü | 10 A |
- 1 ila 18 arasındaki sigortalar röleler / devre kesicilerdir ve yalnızca yetkili 1 Volvo teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
- 19-36 numaralı sigortalar gerektiğinde herhangi 1 zamanda değiştirilebilir.
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2011, 2012, 2013)
| Numara. | Tanım | amplifikatör |
|---|---|---|
| – | Sigorta 37-42, kullanılmamış | – |
| 43. | Ses sistemi, Bluetooth, Volvo navigasy10 sistemi (Opsiy10) | 15A |
| 44. | Tamamlayıcı Emniyet Sistemi (SRS), Motor K10trol Modülü | 10 A |
| 45. | Arka koltukta 12 voltluk çıkış | 15A |
| 46. | Aydınlatma – torpido gözü, gösterge paneli ve ayaklar | 5A |
| 47. | İç aydınlatma | 5A |
| 48. | Bagaj sileceği / yıkayıcı | 15A |
| 49. | Tamamlayıcı Emniyet Sistemi (SRS), Yolcu Ağırlık Sensörü (OWS) | 10 A |
| 50. | Hizmet dışı | |
| 51. | Yakıt filtresi rölesi | 10 A |
| 52. | Şanzıman K10trol Modülü (TCM), ABS | 5A |
| 53. | hidrolik direksiy10 | 10 A |
| 54. | Park yardımı (Opsiy10el), Aktif viraj lambaları (Opsiy10el) | 10 A |
| 55. | Hizmet dışı | |
| 56. | Volvo navigasy10 sistemi uzaktan kumanda modülü, alarm sireni k10trol modülü | 10 A |
| 57. | Yerleşik teşhis soketi, fren lambası anahtarı | 15A |
| 58. | Sağ uzun far, yardımcı ışık rölesi | 7.5A |
| 59. | Sol uzun far | 7.5A |
| 60. | Isıtmalı sürücü koltuğu (Opsiy10) | 15A |
| 61. | Isıtmalı yolcu koltuğu (Opsiy10) | 15A |
| 62. | Sunroof (Opsiy10el) | 20A |
| 63. | Hizmet dışı | |
| 64. | Radyo uydusu Sirius (En seçenek) | 5A |
| 65. | Ses sistemi | 5A |
| 66. | Ses sistemi k10trol modülü (ICM), klima sistemi | 10 A |
| 67. | Hizmet dışı | |
| 68. | Hız regülatörü | 5A |
| 69. | Klima sistemi, yağmur sensörü (Opsiy10), BUS düğmesi (Opsiy10) | 5A |
| 70. | Hizmet dışı | |
| 71. | Hizmet dışı | |
| 72. | Hizmet dışı | |
| 73. | Sunroof, ön tavan lambası, otomatik kararan dikiz aynası (Opsiy10), emniyet kemeri hatırlatıcısı | 5A |
| 74. | Yakıt pompası rölesi | 15A |
| 75. | Hizmet dışı | |
| 76. | Hizmet dışı | |
| 77. | Hizmet dışı | |
| 78. | Hizmet dışı | |
| 79. | Geri vites lambaları | 5A |
| 80. | Hizmet dışı | |
| 81. | Hizmet dışı | 20A |
| 82. | Elektrikli cam – ön yolcu kapısı | 25A |
| 83. | Elektrikli cam ve kapı kilitleri – sürücü tarafı ön kapısı | 25A |
| 84. | Elektrikli yolcu koltuğu | 25A |
| 85. | Güç ayarlı sürücü koltuğu | 25A |
| 86. | İç aydınlatma rölesi, kargo alanı aydınlatması, elektrikli koltuklar | 5A |
