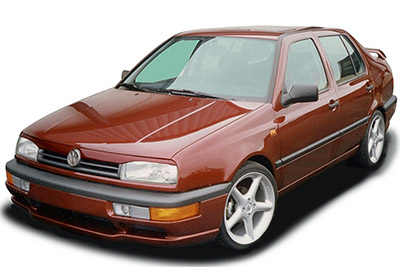

Küçük aile arabası Volkswagen Vento A3 (Volkswagen Jetta’nın üçüncü nesli) 1992’den 1999’a kadar üretildi. Burada Volkswagen Vento’nun sigorta kutularının şemalarını bulacaksınız 1992, 1993, 1994, 1995, 1996, 1997, 1998 ve 1999, arabanın içindeki sigorta panellerinin yeri hakkında bilgi edinin ve her 1 sigortanın (sigortaların düzenlenmesi) ve rölelerin atanması hakkında daha fazla bilgi edinin.
İçindekiler
Sigorta düzeni Volkswagen Vento / Jetta 1992-1999

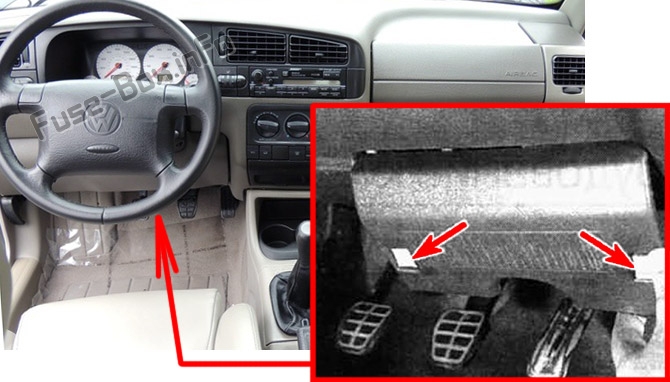

Sigorta kutusu konumu
Sürücü tarafındaki gösterge panelinin altında bulunur. Sigortalara erişmek için mandallara basın ve kapağı çıkarın.

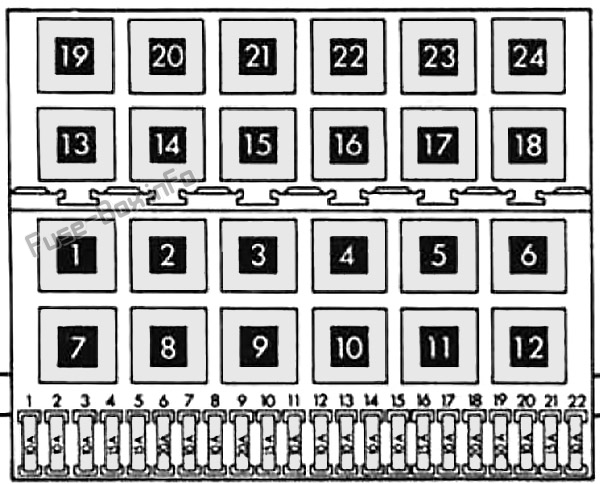

Sigorta kutusunun şeması
Gösterge tablosuna sigorta ve rölelerin atanması
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 1 | 10 A | Sol far (kısa huzme), far mesafe k10trolü |
| 2 | 10 A | Sağ far (kısa huzme) |
| 3 | 10 A | Plaka lambaları |
| 4 | 15A | Arka silecek / yıkayıcı |
| 5 | 15A | Ön cam sileceği / yıkayıcı, far yıkayıcı |
| 6 | 20A | Isıtıcı fanı |
| 7 | 10 A | Yan ışıklar (sağ) |
| 8 | 10 A | Yan ışıklar (sol) |
| 9 | 20A | Isıtmalı arka cam |
| 10 | 15A | Sis farları |
| 11 | 10 A | Sol far (uzun far) |
| 12 | 10 A | Sağ far (uzun far) |
| 13 | 10 A | boynuzlar |
| 14 | 10 A | Geri vites lambaları, jet ısıtıcılar, merkezi kilitleme, elektrikli dış aynalar, ısıtmalı koltuk, hız sabitleyici sistemi, elektrikli camlar |
| 15 | 10 A | Hız göstergesi, emme manifoldu ısıtıcısı |
| 16 | 15A | Gösterge paneli aydınlatması, ABS göstergesi, SRS göstergesi, açılır tavan, Thermotr10ic |
| 17 | 10 A | Tehlike uyarı ışıkları, yanıp sönen ışıklar |
| 18 | 20A | Yakıt pompası, ısıtmalı oksijen sensörü |
| 19 | 30A | Radyatör fanı, klima rölesi |
| 20 | 10 A | Işıkları durdur |
| 21 | 15A | İç aydınlatma, bagaj aydınlatması, merkezi kilitleme, açılır tavan |
| 22 | 10 A | Ses sistemi, Çakmak |
| R1 | Klima | |
| R2 | Arka silecek / yıkayıcı | |
| R3 | Motor k10trol ünitesi | |
| R4 | Ateşleme | |
| R5 | Kullanılmamış | |
| R6 | Dönüş sinyali | |
| R7 | Far yıkayıcılar | |
| R8 | Ön cam sileceği / yıkayıcı | |
| R9 | Emniyet kemeri | |
| R10 | Sis lambası | |
| R11 | korna çalmak | |
| R12 | Benzin pompası | |
| R13 | Emme manifoldu ısıtıcısı | |
| R14 | Kullanılmamış | |
| R15 | ABS pompaları | |
| R16 | Geri vites lambası (Ekomatik) | |
| R17 | Uzun far (Ekomatik) | |
| R18 | Kısa huzme (Ekomatik) | |
| R19 | Climatr10ic 2.0 / 2.8 (1993) klima (30A sigorta) | |
| R20 | Engelleme anahtarını başlat | |
| R21 | Oksijen sensörü | |
| R22 | Emniyet kemeri göstergesi | |
| R23 | Vakum pompası (Ekomatik) | |
| R24 | Elektrikli camlar (20A termal sigorta) |
