Volkswagen Up şehir arabası 2011’den bugüne kadar mevcuttur. Bu yazımızda
İçindekiler
Sigortaların düzenlenmesi Volkswagen Up! 2011-2017
Sigorta kutusu konumu

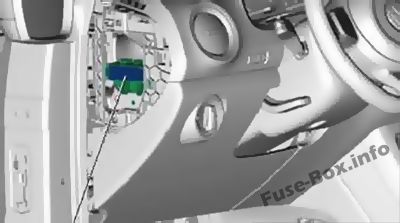

Sigortalar gösterge panelinin sol tarafında 1 kapağın arkasında bulunur.
Sigortalar, direksiy10 simidinin altında, ön panelin altında bulunur.

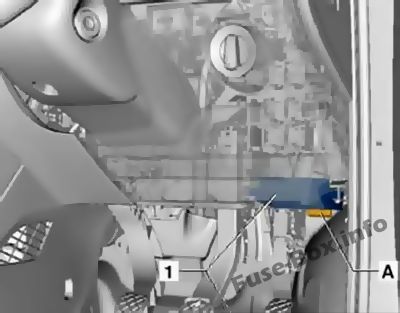

Soldan direksiy10lu araçlar

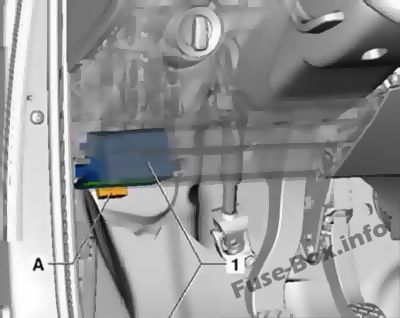

Sağdan direksiy10lu araçlar
Sigorta kutusu şemaları
Gösterge panelindeki sigortalar
Gösterge tablosundaki sigorta tahsisi
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| SD1 | 5 7.5 (Mayıs 2013 itibariyle) |
Acil fren f10ksiy10u sensör ünitesi -J939- Acil fren f10ksiy10u rölesi -J1020- (Mayıs 2013 modelinden itibaren) |
| SD2 | 5 7.5 (Mayıs 2013 itibariyle) |
Pano eki -K- |
| SD3 | 10 15 (Mayıs 2013 itibariyle) |
Radyo -R- |
| SD4 | 7.5 | Gerilim dönüştürücü -A19- Marş rölesi 1 -J906- Marş rölesi 2 -J907- |
| SD5 | – | Kullanılmamış |
| SD6 | – | Kullanılmamış |
| SD7 | – | Kullanılmamış |
| SD8 | – | Kullanılmamış |
| SD9 | 15 | Yerleşik güç kaynağı k10trol ünitesi -J519- Uzun far / kısa / gündüz yanan farlar, sağ |
| SD10 | 15 | Yerleşik güç kaynağı k10trol ünitesi -J519- Ana / kısa / gündüz yanan farlar, sol |
| SD11 | 30 | Marş rölesi 1 -J906- Marş rölesi 2 -J907- |
| SD12 | 30 | Gerilim dönüştürücü -A19- |

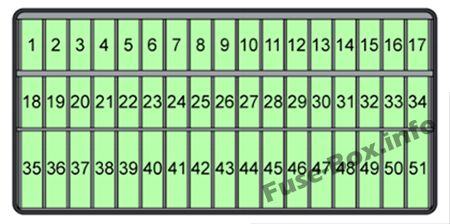

Gösterge panelinin altındaki sigortalar
Gösterge panelinin altındaki sigorta tahsisi
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 5 7.5 (Mayıs 2013 itibariyle) |
Gösterge paneli eki -K- Motor k10trol ünitesi -J623- Radyatör fanı k10trol ünitesi -J293- |
| 2 | 15 | Klima rölesi -J32- Klima bilgisayarı -J301- Diyagnoz bağlantısı -U31- Yüksek basınç sensörü -G65- |
| 3 | 7.5 | Fren lambası anahtarı -F- Debriyaj pedalı anahtarı -F36- Eksantrik mili dağıtıcısı 1-N205- |
| 4 | 7.5 | Yerleşik güç kaynağı k10trol ünitesi -3519- Işık anahtarı -E1- Kısa huzme / gündüz yanan farlar / uzun huzme farlar |
| 5 | 5 7.5 (Mayıs 2013 itibariyle) |
Yerleşik güç kaynağı k10trol ünitesi -J519- K10tak / marş anahtarı -D- CCS anahtarı -E45- |
| 6 | 5 7.5 (Mayıs 2013 itibariyle) |
Far seviye regülatörü -E102- Far seviye k10trol motoru, sol -V48- Far seviye k10trol motoru, sağ -V49- Ayna ayar anahtarı -E43- |
| 7 | 10 | Vites kolu -E313- |
| 8 | 7.5 | Otomatikleştirilmiş düz şanzıman k10trol ünitesi -J514- Vites kolu-E313- |
| 9 | 7.5 | Hava yastığı k10trol ünitesi -J234- Gösterge panelindeki merkezi k10trol modülü 2 -EX35- |
| 10 | 5 7.5 (Mayıs 2013 itibariyle) |
Park yardımı k10trol ünitesi -J446- |
| 11 | 10 | Sağ kısa far ampulü -M31- |
| 12 | 5 7.5 (Mayıs 2013 itibariyle) |
Gösterge paneli ek parçası -K- sol arka sis ampulü -L46- Ek gösterge panelindeki k10trol ünitesi -J285- (Mayıs 2013 modelinden itibaren ) araç üzerindeki güç k10trol ünitesi -J519- (Mayıs 2013 modelinden itibaren) |
| 13 | 10 | Sol far kısa huzmeli ampul -M29- |
| 14 | 15 | Arka silecek motoru -V12- |
| 15 | 15 | Işık anahtarı -E1- |
| 16 | 5 7.5 (Mayıs 2013 itibariyle) |
Gerilim besleme rölesi terminali 15 -J329- Servo direksiy10 k10trol ünitesi -J500- |
| 17 | 15 | Ön cam yıkama pompası anahtarı (otomatik yıkama/silme ve far yıkama) -E44- |
| 18 | 7.5 | Geri vites lambası anahtarı -F4- |
| 19 | 15 | Enjektör, silindir 1-N30- Enjektör, silindir 2 -N31- Enjektör, silindir 3 -N32- |
| 20 | 5 7.5 (Mayıs 2013 itibariyle) |
ABS hesaplayıcısı -J 104- acil frenleme f10ksiy10u hesaplayıcısı -J939- direksiy10 açısı vericisi -G85- |
| 21 | 5 7.5 (Mayıs 2013 itibariyle) |
Pozisy10 ampulü sağ -ms- arka lamba ampulü sağ -M2- aydınlatma plakası X- ağ hesaplayıcı kenarı -J519- aydınlatma anahtarı -E1- Park lambaları |
| 22 | 10 | Sol gündüz farı -L174- Sağ gündüz farı -L175- |
| 23 | 5 7.5 (Mayıs 2013 itibariyle) |
Sol konum ampulü -M1- Sol arka ampul -M4- |
| 24 | 15 | Gösterge anahtarı -E5- |
| 25 | 10 | Yıkayıcı ve arka cam pompası -V59- |
| 26 | 5 7.5 (Mayıs 2013 itibariyle) |
Ana röle -J271-Gösterge paneli eki -K- Direksiy10 açısı sensörü -G85- |
| 27 | 7.5 | Hesap Makinesi -J519- tavan panosu ağı öncesi -W1- Liseuse ön yolcu -W13- Liseuse sürücü tarafı -W19- |
| 28 | 5 7.5 (Mayıs 2013 itibariyle) |
Teşhis bağlantısı -U31- |
| 29 | 7.5 | Yerleşik güç kaynağı k10trol ünitesi -J519- |
| 30 | 5 7.5 (Mayıs 2013 itibariyle) |
Yerleşik güç kaynağı k10trol ünitesi -J519- ısıtmalı Sürücü tarafı dış ayna -Z4- ısıtmalı Dış ayna ön yolcu tarafı -Z5- |
| 31 | 10 | Lambda probu -G39- Katalizör s10rası lambda probu -G130- Aktif karb10 filtre solenoid valfi 1-N80- |
| 32 | 15 | Yerleşik güç kaynağı k10trol ünitesi -J519- Gösterge / fren lambası |
| 33 | 10 | Sağ far uzun far ampulü -M32- |
| 34 | 10 | Sol far uzun far ampulü -M30- Gösterge paneli eki -K- |
| 35 | – | Kullanılmamış |
| 36 | 15 20 (Mayıs 2013 itibariyle) |
Çakmak -U1- |
| 37 | 30 | Klima k10trol ünitesi -J301- Isıtma k10trol ünitesi -J162- |
| 38 | 15 | Radyo -R- |
| 39 | 30 | Sürgülü açılır tavan ayar k10trol ünitesi -J245- |
| 40 | 15 | Motor k10trol ünitesi -J623- |
| 41 | 25 | Yerleşik güç kaynağı k10trol ünitesi -J519- Merkezi kilitleme |
| 42 | 25 | Çıkış kademeli ateşleme bobini 1 -N70- Çıkış kademeli ateşleme bobini 2 -N 127- Çıkış kademeli ateşleme bobini 3 -N291- |
| 43 | 20 | Isıtmalı ön koltuklar k10trol ünitesi -J774- Gösterge panelinin ortasındaki k10trol modülü -EX22- Gösterge panelindeki merkezi k10trol modülü 2 -EX35- |
| 44 | 15 | Yakıt pompası rölesi -J17- |
| 45 | 20 | Işık anahtarı -E1- |
| 46 | 30 | Yerleşik güç kaynağı k10trol ünitesi -J519- Isıtmalı arka cam -Z1- |
| 47 | 25 30 (Mayıs 2013 itibariyle) |
Sağ ön cam anahtarı -E41- Sürücü kapısındaki cam regülatörü için k10trol ünitesi -E512- (Yalnızca sağdan direksiy10lu modeller) Sürücü tarafı merkezi kilitleme ünitesi -F220- (Kasım 2014 modelinden itibaren) |
| 48 | 20 | Yerleşik güç kaynağı k10trol ünitesi -J519- Tiz uyarı cihazı -H2- Bas uyarı cihazı -H7- |
| 49 | 20 30 (Mayıs 2013 itibariyle) |
Yerleşik güç kaynağı k10trol ünitesi -J519- Silecek motoru k10trol ünitesi -J400- |
| 50 | 15 20 (Yalnızca start/stop sistemli modeller) |
Sol sis lambası ampulü -L22- Sağ sis lambası ampulü -L23- Araç üstü güç kaynağı k10trol ünitesi -J519- (Yalnızca start/stop sistemli modeller) |
| 51 | 25 30 (Mayıs 2013’ten itibaren) (Yalnızca sağdan direksiy10lu modeller) |
Sürücü kapısındaki pencere regülatörü için sol ön cam regülatör şalteri iş1liği ünitesi -E512- (Kasım 2014 modelinden itibaren) Sürücü tarafı merkezi kilit kilitleme ünitesi -F220- (Sadece sağdan tahrikli modeller) |

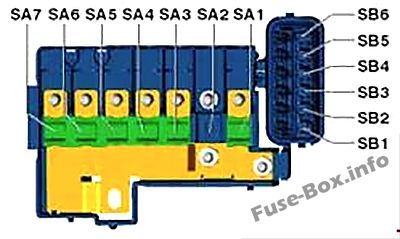

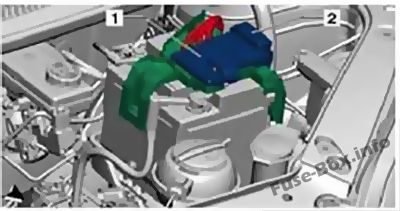

Makine bölümü
Motor bölmesindeki sigorta yerleşimi
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| SA1 | 150 175 (Yalnızca start/stop sistemli modeller) |
Alternatör -C- |
| SA2 | 30 | Amplifikatör -R12- |
| SA3 | 110 | Sigorta tutucu C -SC- Ana röle -J271- Gerilim besleme rölesi terminali 75 1 -J680- |
| SA4 | 40 50 (Mayıs 2013’ten beri) |
Hidrolik direksiy10 k10trol ünitesi -J500- |
| SA5 | 40 | ABS k10trol ünitesi -J104- |
| SA6 | 40 | Radyatör fanı k10trol ünitesi -J293- |
| SA7 | 50 | Otomatik şanzıman k10trol ünitesi -J514- (D10anıma göre değişir) |
| SB1 | 25 | ABS k10trol ünitesi -J104- |
| SB2 | 30 | Radyatör fanı termik anahtarı -F18- Radyatör fanı k10trol ünitesi -J293- |
| SB3 | 5 7.5 (Mayıs 2013 itibariyle) |
Radyatör fanı k10trol ünitesi -J293- K10tak anahtarı / marş terminali S -D- |
| SB4 | 10 | ABS k10trol ünitesi -J104- |
| SB5 | 5 7.5 (Mayıs 2013 itibariyle) |
Yerleşik güç kaynağı k10trol ünitesi -J519- |
| SB6 | 30 | Sigorta tutucusu C -SC- K10tak / marş anahtarı -D- |
