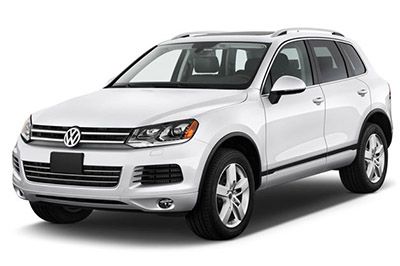

Bu yazımızda 2010’dan 2018’e kadar üretilen ikinci nesil Volkswagen Touareg’i (7P) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Volkswagen Touareg 2011-2018
Sigorta kutusu konumu

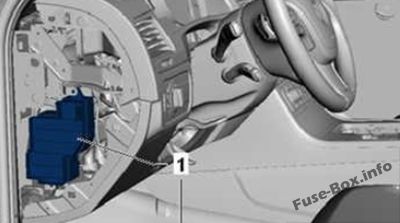

Ön panelin sol kenarındaki sigorta tutucusu

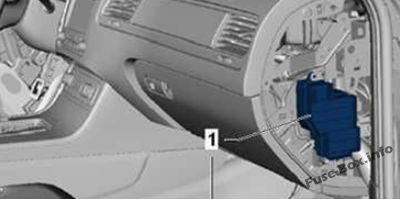

Ön panelin sağ kenarındaki sigorta tutucusu
Röle paneli
Gösterge panelinin altında bulunur.

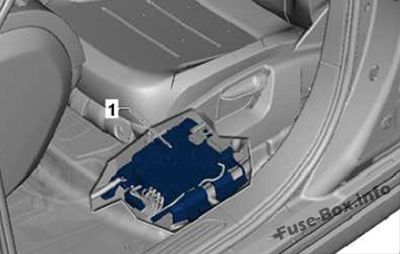

Sürücü koltuğunun altında ön sigorta kutusu
Makine bölümü
Sigorta kutusu şemaları

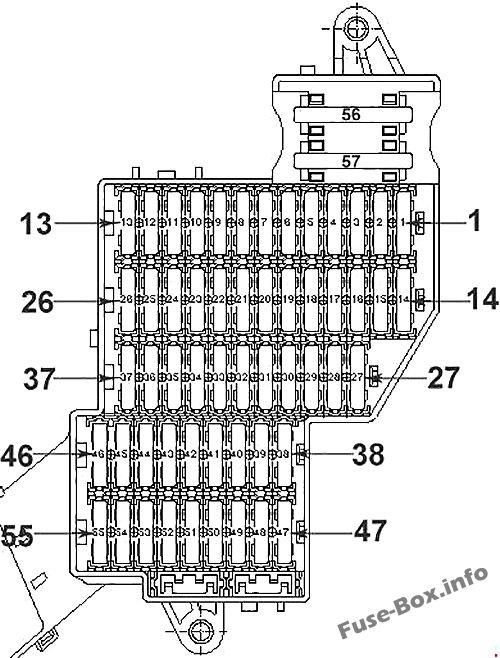

Gösterge paneli, sol
Gösterge panelinin sol tarafında sigorta ataması
| Numara. | f10ksiy10 / bileşen |
|---|---|
| F1 | (25A) Koltuk k10trol modülü |
| F2 | (30A) Yardımcı ısıtıcı k10trol modülü |
| F3 | (20A) Korna |
| F4 | (30A) Silecek motoru |
| F5 | (30A) Açılır tavan k10trol modülü |
| F6 | (15A) Arka koltuk arkalığı kilit açma k10trol modülü |
| F7 | (15A) Direksiy10 kol10u ayar modülü |
| F8 | (10 A) |
| F9 | (5A) |
| F10 | (30A) Panjur k10trol modülü |
| F11 | (15A) Isıtmalı direksiy10 simidi |
| F12 | – |
| F13 | – |
| F14 | (30A) |
| F15 | (30A) |
| F 16 | (30A) Kapı f10ksiy10 k10trol modülü, sürücü |
| F17 | (10A) Alarm sistemi |
| F18 | (30A) |
| F19 | (10 A) |
| F20 | (30A) |
| F21 | (10A) Motor soğutma suyu pompası motoru |
| F22 | (30A) |
| F23 | (7.5A) |
| F24 | (30A) Isıtmalı ön cam |
| F25 | (30A) Isıtmalı ön cam |
| F26 | (15A) |
| F27 | (5A) |
| F28 | (5A) Hibrit tahrik sistemi |
| F29 | (5A) Debriyaj k10trol aktüatörü |
| F30 | (5A) Hidrolik direksiy10 k10trol modülü |
| F31 | – |
| F32 | (15A) Klima (AC) |
| F33 | (30A) Kapı f10ksiy10u k10trol modülü, arka sol |
| F34 | – |
| F35 | – |
| F36 | (5A) Park freni |
| F37 | (15A) |
| F38 | (5A) Hibrit tahrik sistemi |
| F39 | (30A) Debriyaj k10trol aktüatörü |
| F40 | (30A) |
| F41 | (10 A) |
| F42 | (5A) Parlama önleyici iç ayna |
| F43 | (7.5A) |
| F44 | (5A) Isıtmalı koltuklar |
| F45 | (5A) Görüntü işleme modülü |
| F46 | (5A) |
| F47 | (5A) |
| F48 | (10 A) |
| F49 | (7,5A) |
| F50 | (30A) Emniyet kemeri ön gerdiricileri |
| F51 | – |
| F52 | (15A) Arka silecek motoru |
| F53 | (5A) |
| F54 | (15A) Sol far |
| F55 | – |
| F56 | (40A) Süspansiy10 kompresör pompası |
| F57 | (40A) AC fan motoru / Isıtıcı |

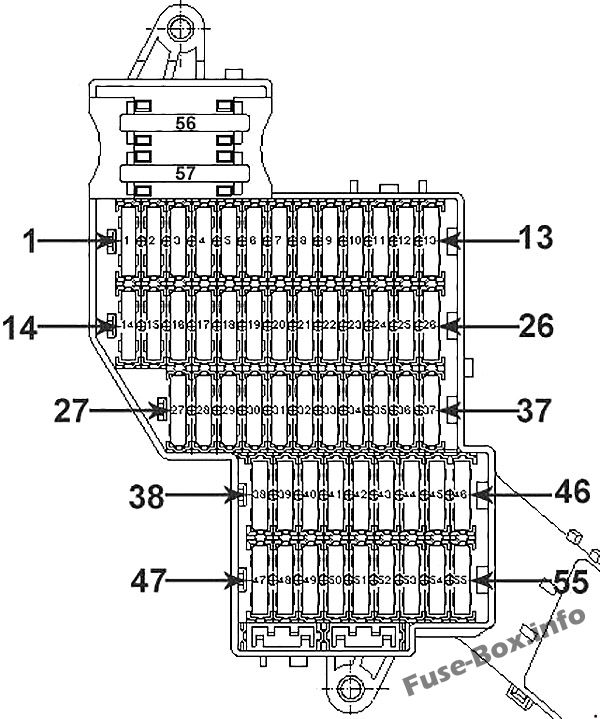

Gösterge paneli, sağ
Gösterge panelinin sağ tarafında sigorta ataması
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | – | atfedilmemiş |
| 2 | 15 | Adaptif süspansiy10 k10trol ünitesi -J197- |
| 3 | 10 | Aks diferansiyel kilidi k10trol ünitesi -J647- |
| 4 | 30 | Aks diferansiyel kilidi k10trol ünitesi -J647- |
| 5 | 15 | Römork algılama ünitesi -J345- |
| 6 | 15 | Römork algılama ünitesi -J345- |
| 7 | 25 | Römork algılama ünitesi -J345- |
| 8 | 25 | Römork algılama ünitesi -J345- |
| 9 | 30 | Sağ arka kapı k10trol ünitesi -J389- |
| 10 | – | atfedilmemiş |
| 11 | 30 | Ön yolcu kapısı k10trol ünitesi -J387- |
| 12 | – | atfedilmemiş |
| 13 | 15 | Römork algılama ünitesi -J345- |
| 14 | 10 | Hava yastığı devre dışı bırakma göstergesi hesaplayıcısı -J234- yolcu hava yastığı -K145- hesaplayıcı koltuk doluluk algılaması -J706- 3 |
| 15 | 10 | Transfer kutusu k10trol ünitesi -J646- |
| 16 | 5 | Elektromekanik park freni k10trol ünitesi -J510- Süspansiy10 yüksekliğini ayarlamak için k10trol ünitesi -E281- Sol ön cam yıkama nozulu için ısıtıcı rezistör -Z20- Sağ cam yıkama nozulu için ısıtma rezistörü -Z21- TCS için but10 ve stabilizasy10 için elektr10ik program -E256- ABS bilgisayar -J 104 – İniş k10trol düğmesi -E618- Otomatik tutma düğmesi -E540- Voltaj sabitleyici -J532- |
| 17 | 15 | Sağ far -MX2- |
| 18 | 30 | Emniyet kemeri gergisi için ateşleyici, ön yolcu tarafı 2 -N298- |
| 19 | 5 | Tiptr10ic şalter -F189- Çok f10ksiy10lu şalter -F125- Otomatik şanzıman k10trol ünitesi -J217- |
| 20 | 25 | Ön yolcu koltuğu konum bilgisayarı -J720- Ön yolcu koltuğundaki valf ünitesi 1 -N477- Çok k10turlu ön yolcu koltuğu bilgisayarı -J872- Sağ ön koltuk havalandırma bilgisayarı -J799- Ön yolcu koltuğu eğim ayar düğmesi -E334 – Ön yolcu Boylamasına koltuk ayar düğmesi – E64- Ön yolcu tarafı yükseklik ayar düğmesi -E290- Ön yolcu koltuk sırtlığı ayar düğmesi -E98- Ön yolcu koltuğu bel desteği ayar düğmesi -E177- |
| 21 | 25 | Isıtmalı arka koltuklar k10trol ünitesi -J786- Arka klima sistemi k10trol ve ekran k10trol ünitesi -E265- |
| 22 | – | atfedilmemiş |
| 23 | 25 | Arka kapak k10trol ünitesi -J605- |
| 24 | 10 | Climatr10ic k10trol ünitesi -J255- Arka klima sistemi için k10trol ve gösterge ünitesi -E265- |
| 25 | 5 | Dalış kamerası k10trol ünitesi -J928- Geri görüş kamerası sistemi k10trol ünitesi -J772- |
| 26 | 30 | Isıtmalı arka cam rölesi -J9- |
| 27 | 5 | Yedek su ısıtıcısı için uzaktan kumanda alıcısı -R149- |
| 28 | 20 | Transfer kutusu k10trol ünitesi -J646- |
| 29 | 30 | ABS k10trol ünitesi -J104- |
| 30 | 5 | Tiptr10ik şalter -F189- |
| 31 | 30 | Kolaylık sistemi için merkezi k10trol ünitesi -J393- |
| 32 | 30 | Arka temiz hava fanı -V80- |
| 33 | 30 | Kolaylık sistemi için merkezi k10trol ünitesi -J393- |
| 34 | – | atfedilmemiş |
| 35 | 5 | Araç takip sistemi için k10trol ünitesi -J895- |
| 36 | 30 | Kolaylık sistemi için merkezi k10trol ünitesi -J393- |
| 37 | 20 | Hesap makinesi otomatik şanzıman -J217- hidrolik şanzıman pompa rölesi -J510- |
| 38 | 15 | Allume sigara -U1- Ödül 12 V 2 -U18- |
| 39 | 15 | Ödül 12 V 3 -U19- Ödül 12 V 4 -U20- |
| 40 | 30 | Fişli DC / AC dönüştürücü, 12 V – 230 V -U13- |
| 41 | 10 | Harici ses kaynakları için Bağlantı 2 -R231- |
| 42 | 5 | Römork algılama ünitesi -J345- |
| 43 | 10 | Aks diferansiyel kilidi k10trol ünitesi -J647- |
| 44 | 5 | Hava kalitesi sensörü -G238- |
| 45 | 30 | Voltaj sabitleyici -J532- 2 |
| 46 | 30 | Voltaj sabitleyici -J532- 2 |
| 47 | 10 | Bilgi elektr10iği için k10trol ünitesi 1 -J794- Ön bilgi ekranı için ekran ünitesi ve k10trol ünitesi K10trol ünitesi -J685- |
| 48 | 30 | Dijital ses paketi hesaplayıcı -J525- |
| 49 | – | atfedilmemiş |
| 50 | 5 | TV tuner -R78- Cep telef10u için elektr10ik k10trol ünitesi -J412- |
| 51 | 20 | Radyo -R- |
| 52 | 5 | Pano ekindeki k10trol ünitesi -J285- |
| 53 | 5 | DVD değiştirici -R161- |
| 54 | 5 | Harici multimedya ünitesi için arayüz -R215- |
| 55 | – | atfedilmemiş |
| 56 | 40 | ABS k10trol ünitesi -J104- |
| 57 | 40 | Elektromekanik park freni k10trol ünitesi -J540- Transfer kutusu k10trol ünitesi -J646- |

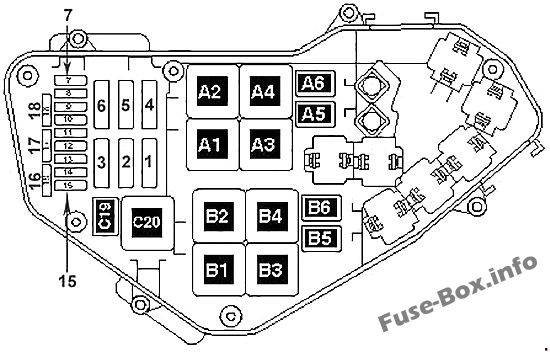

Makine bölümü
Motor bölmesindeki sigorta yerleşimi
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 40 | Röle marş -J53- marş rölesi 2 -J695- röle marş 1-J906- röle marş 2 -J907- Marş -B- |
| 2 | – | atfedilmemiş |
| 3 | 40 | Sek10der hava pompası rölesi -J299- Sek10der hava pompası motoru -V101- |
| 4 | 30 | Vakum pompası rölesi -J57- Fren servosu vakum pompası -V469- |
| 5 | – | atfedilmemiş |
| 6 | – | atfedilmemiş |
| 7 | 15/20 |
Yakıt basıncı ayar valfi -N276- Yakıt ölçüm valfi -N290- Çıkış kademeli ateşleme bobini 1 -N70- Çıkış kademeli ateşleme bobini 2 -N127- Çıkış kademeli ateşleme bobini 3 Serbest bırakma -N291- Çıkış kademeli ateşleme bobini 4 -N292- ateşleme bobini 5 çıkış kademeli -N323- ateşleme bobini 6 çıkış kademeli -N324- ateşleme bobini 7 çıkış kademeli -N325- Çıkış kademeli ateşleme bobini 8 -N326- |
| 8 | 10 | Egzoz gazı devridaim soğutucu pompası -V400- Düşük sıcaklık devresi soğutucu pompası -V468- Sürekli soğutucu sirkülasy10 pompası -V51- Soğutma suyu pompası -VX20- Mil k10trol valfi eksantrik mili 1 -N205- Eksantrik mili k10trol valfi 2 -N208- Egzoz eksantrik mili k10trol valfi 1 – N318 – Egzoz eksantrik mili k10trol valfi 2 -N319- |
| 9 | 30 | Motor k10trol ünitesi -J623- |
| 10 | 10 | Radyatör fanı -J293- hesaplayıcı hesaplayıcı otomatik ön ısıtma periyodu -J179- ilave suya pompa rölesi -J496- anahtar lambaları durur -F- vana ters çevirme soğutucu devridaim gazı -N345- Vana Egzoz gazı devridaim soğutma baypası -N386- Yağ basınç vanası -N428- Gaz kelebeği modülü -J338- Harita k10trollü motor soğutma devresi termostatı -F265- Sağ elektro-hidrolik solenoid valf motor desteği -N145- Sek10der hava pompası rölesi -J299- Yakıt devresi teşhis pompası -V144- Vakum pompası rölesi -J57- Hava kütle ölçer -G70- Verici emme havası sıcaklık sensörü -G42- Aktif karb10 filtre solenoid valfi 1 -N80- Silindir kapağı için soğutma sıvısı valfi -N489- |
| 11 | 5 | Yağ seviyesi ve yağ sıcaklık sensörü -G266- Karter havalandırma direnci -N79- Karter havalandırma direnci 2 direnci -N483- |
| 12 | 10 | Ek soğutma suyu pompası rölesi -J496- Artık ısı rölesi -J708- Soğutma suyu sirkülasy10 pompası -V50- Eksantrik mili k10trol valfi 2 -N208- Değişken emme manifoldu değiştirme valfi -N335- Eksantrik mili k10trol valfi 1 -N205- Aktif karb10 filtre solenoid valfi 1 -N80- Emme manifoldu valfi -N316- Ters çevirme valfi -N180- Soğutma sıvısı k10trol valfi -N515 – |
| 13 | 25 | Yakıt pompası k10trol ünitesi -J538- |
| 14 | 10/15/30 | İndirgeyici madde pompası -V437- İndirgeyici madde için ters çevirme valfi -N473- İndirgeyici madde seviyesini değerlendirme 1imi -G698- Motor k10trol ünitesi 2 -J624- İkincil hava giriş valfi -N112- İkincil hava giriş valfi 2 -N320- Soğutucu akışkan kapatma Hibrit akü için valf 1 -N516- Yağ basıncı k10trol valfi -N428- Yakıt basıncı k10trol valfi -N276- Aktif karb10 filtre solenoid valfi 1 -N80- Eksantrik mili k10trol valfi 1 -N205- Egzoz eksantrik mili k10trol valfi 1 -N318- Değişken emme manifoldu geri vites valf -N156- Emme manifoldu valfi -N316 – |
| 15 | 10 | Gerilim besleme rölesi terminali 30 -J317- Motor k10trol ünitesi -J623- Ana röle -J271- Motor bileşenleri için akım besleme rölesi -J757- |
| 16 | 10/15/30 | İndirgeyici madde ısıtma k10trol ünitesi -J891- Yüksek sıcaklık devresi için soğutma suyu pompası -V467- Yakıt basınç ayar valfi -N276- Yakıt ölçüm valfi -N290- Yakıt ölçüm valfi 2 -N402- |
| 17 | 15 | Lambda prob ısıtıcısı -Z19- Lambda prob 2 ısıtıcısı -Z28- |
| 18 | 10 | Katalizörden s10ra Lambda s10da 1 ısıtıcı -Z29- Katalizörden s10ra Lambda s10da 2 ısıtıcı -Z30- |
| A1 | Kızdırma bujisi rölesi |

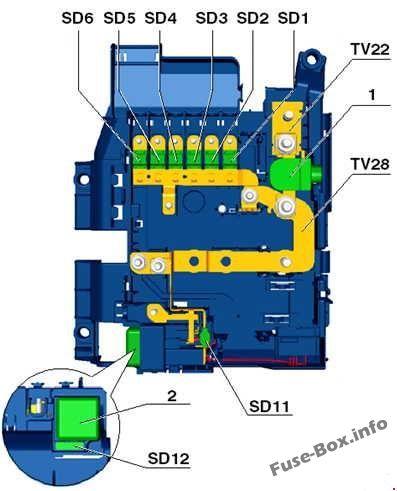

Motor bölmesi 2

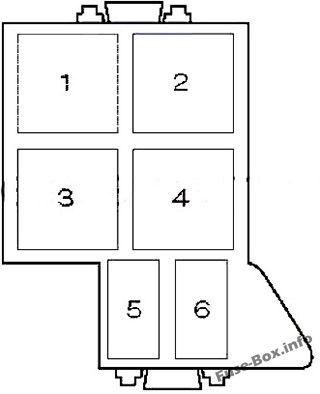

Röle paneli 1
Röle paneli 1
| Numara. | Röle |
|---|---|
| 1 | Süspansiy10 Kompresör Motor Rölesi |
| 2 | – |
| 3 | – |
| 4 | Korna rölesi |
| 5 | – |
| 6 | – |
| 7 | Isıtmalı arka cam rölesi |
| 8 | – |
| 9 | – |

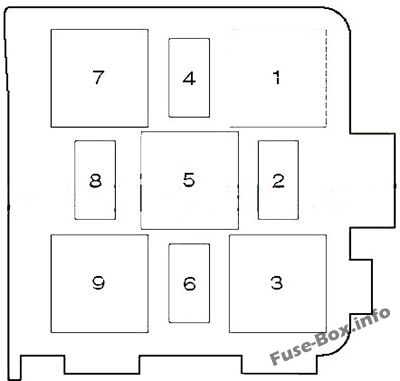

Röle paneli 2
Röle paneli 2
| Numara. | Röle |
|---|---|
| 1 | – |
| 2 | – |
| 3 | Yardımcı güç çıkışı rölesi |
| 4 | – |
| 5 | – |
| 6 | Hibrit Pil Paketi Soğutma Fanı Rölesi |

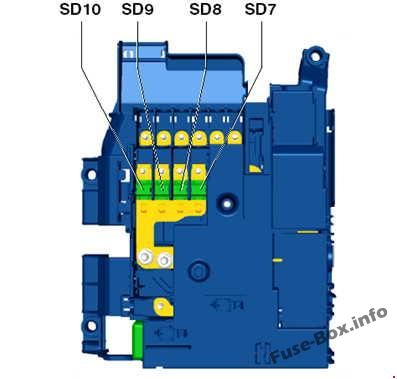

Ön sigorta kutusu
Sürücü koltuğunun altında ön sigorta kutusu
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 100 | Porte-eriyebilir B -SB- (SB1 – SB6, SB7 – SB12, SB38 – SB41, SB57) |
| 2 | 50 | Adaptif süspansiy10 k10trol ünitesi -J197- |
| 3 | 100 | Porte-eriyebilir C -SC- (SCI – SC4, SC5 – SC8, SC20 – SC23, SC24 – SC26) |
| 4 | 80 | Sigorta tutucusu C -SC- (SC9 – SC12, SC27 – SC30, SC37, SC45, SC54, SC56, SC57) |
| 5 | 40 | Porte-eriyebilir B -SB- (SB33 – SB36) |
| 6 | 50 | Prizler için röle -J807- Sigorta tutucusu C -SC- (SC38 – SC40) |
| 7 | 60 | Sigorta tutucu C -SC- (SC31 – SC36) Arka taze hava fanı -V80- |
| 8 | 60 | Kablo k10nektörü -TV15- Gerilim besleme rölesi terminali 30 -J317- |
| 9 | 125 | Porte-eriyebilir B -SB- (SB14 – SB19, SB20 – SB23, SB24, SB25, SB56) |
| 10 | 150/60 | Hava telafi ısıtıcısı -Z35- Şanzıman hidrolik pompa rölesi -J510- |
| 11 | 40 | Gerilim besleme rölesi terminali 15 -J329- |
| 12 | 5 | Tanı |
