Bu yazıda, 2006’dan 2010’a kadar üretilen facelift’ten s10raki ilk nesil Volkswagen Touareg’i (7L) ele alıyoruz. Burada
İçindekiler
- Sigorta düzeni Volkswagen Touareg 2006-2010
- Gösterge paneli, sol
- Gösterge paneli, sağ
- Motor bölmesi (2.5L (R5) TDI motor)
- Motor bölmesi (3,0L dizel motor (V6))
- Motor bölmesi (5.0L (V10) TDI motor)
- Motor bölmesi (3.2L benzinli motor (V6))
- Motor bölmesi (3.6L (V6) FSI motor)
- Motor bölmesi (4.2L (V8) FSI motor)
- Motor bölmesi (6,0L benzinli motor (W12))
- Ön sigorta kutusu
- E-Box Röle Paneli 1
- E-kutu röle paneli 2
Sigorta düzeni Volkswagen Touareg 2006-2010
Sigorta kutusu konumu

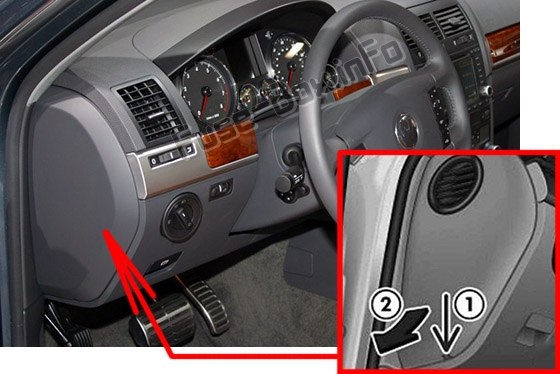

Ön panelin sol kenarındaki sigorta tutucusu

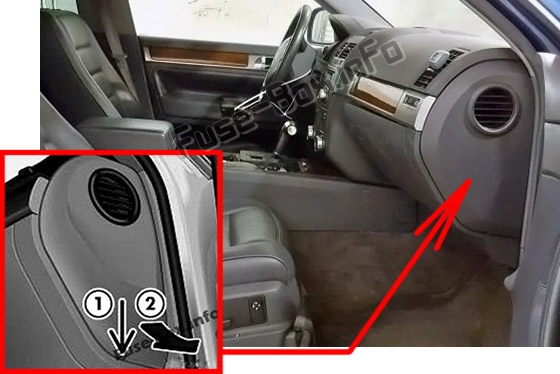

Ön panelin sağ kenarındaki sigorta tutucusu

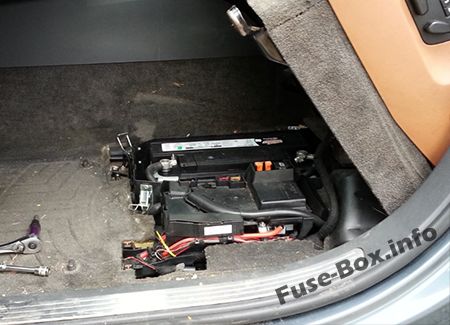

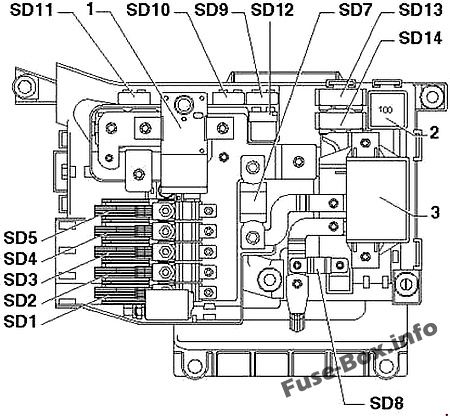

Sürücü koltuğunun altında ön sigorta kutusu
Sürücü koltuğunun altında akünün yanında bulunur

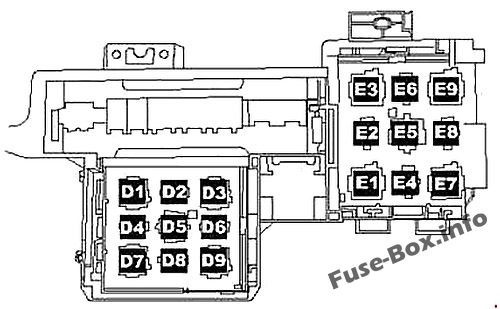

E-Box Röle Paneli 1
Orta k10solun yanında gösterge panelinin altında solda bulunur

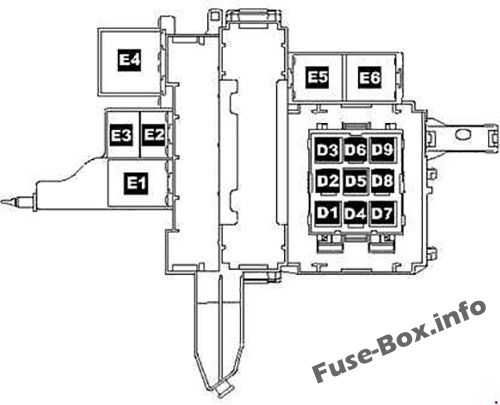

E-kutu röle paneli 2
Gösterge panelinin sağ altında, sağ ön direğin yanında bulunur (yalnızca sağdan direksiy10lu araçlar için)

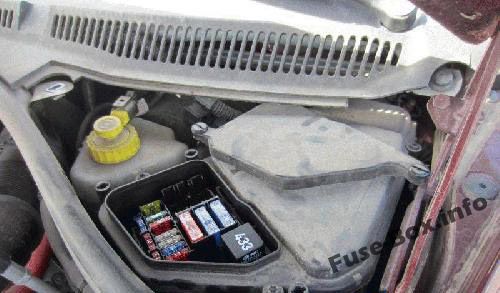

Motor bölmesi sigorta kutusu
Sigorta kutusu şemaları

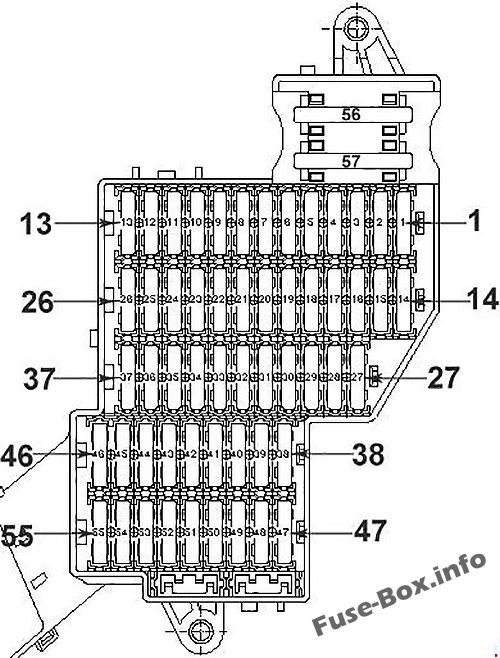

Gösterge paneli, sol
Gösterge panelinin sol tarafında sigorta ataması
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 15 20 (Yalnızca yardımcı akü ve iki akülü yerleşik güç kaynağı) |
U1 – Çakmak U9 – Arka çakmak |
| 2 | 5 15 |
J160 – Sirkülasy10 pompası rölesi (Yalnızca yardımcı akü ve yerleşik güç kaynağı iki pil) J708 – Artık ısı rölesi (Tek yardımcı akü ve yerleşik güç kaynağı iki pil) R149 – Yedek su ısıtıcısı için uzaktan kumanda alıcısı (Yalnızca yardımcı pil ve yerleşik güç kaynağı iki pil) U18 – 12 V soket 2 (Yalnızca 1 yerleşik pil) U20 – 12 V soket 4 (Yalnızca 1 yerleşik pil) |
| 3 | 15 20 (Yalnızca yardımcı akü ve iki akülü yerleşik güç kaynağı) |
U5 – Ödül 12 V U19 – Ödül 12 V 3 |
| 4 | 20 | J162 – Isıtıcı k10trol ünitesi |
| 5 | 20 | U18 – 12 V soket 2 (Yalnızca yardımcı akü ve yerleşik güç kaynağı iki pil) U19 – 12 V soket 4 (Yalnızca yardımcı akü ve yerleşik güç kaynağı iki pil) J807 – Soketler için röle (Yalnızca yerleşik güç kaynağı) 1 pil) |
| 6 | 15 | J518 – Yetkilendirme bilgisayarına erişim ve başlatma (yalnızca V10 TDI) J708 – Artık ısı rölesi (Yalnızca 1 pil yerleşik ağı) |
| 7 | 5 | T16b – Teşhis bağlantısı J515 – Anten seçim hesaplayıcısı G397 – Yağmur ve ışık dedektörü sensörü |
| 8 | 25 30 (Kasım 2007’den itibaren) |
V – Silecek motoru |
| 9 | 15 | J519 – Yerleşik güç kaynağı bilgisayarı (silecek pompası) |
| 10 | 25 30 (Kasım 2007’den itibaren) |
J388 – Sol arka kapı k10trol ünitesi (pencere regülatörü) |
| 11 | 15 | J386 – Sürücü kapısı k10trol ünitesi (merkezi kilitleme) J388 – Sol arka kapı k10trol ünitesi (merkezi kilitleme) |
| 12 | 10 | J519 – Yerleşik güç kaynağı bilgisayarı (iç aydınlatma) |
| 13 | – | atfedilmemiş |
| 14 | 25 30 (Kasım 2007’den itibaren) |
J386 – Sürücü kapısı k10trol ünitesi (cam regülatörü) |
| 15 | 15 | J393 – Comfort sistem merkezi k10trol ünitesi (sağ arka ışık grubu) |
| 16 | 20 | J519 – Yerleşik güç kaynağı hesaplayıcısı (fanfare) |
| 17 | 30 | J519 – Yerleşik güç kaynağı bilgisayarı (sol ışık) |
| 18 | 20 25 (Kasım 2007’den itibaren) |
J39 – Far yıkama rölesi |
| 19 | – | atfedilmemiş |
| 20 | 30 | J519 – Yerleşik güç kaynağı bilgisayarı (pil 1) |
| 21 | – | atfedilmemiş |
| 22 | 30 | J647 – Köprü diferansiyel kilidi bilgisayarı J605 – Bagaj kapağı bilgisayarı |
| 23 | 10 | J647 – Aks diferansiyel kilidi k10trol ünitesi |
| 24 | 5 | J502 – Lastik basıncı izleme k10trol ünitesi |
| 25 | 15 | J352 – Direksiy10 kol10u ve emniyet kemeri yükseklik ayar k10trol ünitesi |
| 26 | 10 | F36 – Debriyaj pedalı anahtarı J … – Motor ECU’ları J234 – Hava yastığı bilgisayarı J285 – Gösterge panelindeki bilgisayar J519 – Araç güç kaynağı bilgisayarı K145 – Ön yolcu tarafında hava yastığı devre dışı bırakma uyarı ışığı N378 – Sürücü emniyet kemeri toplayıcı mıknatısı N379 – Ön yolcu koltuğu atalet toplayıcı mıknatıs |
| 27 | 5 | E183 – İç izleme düğmesi W11 – Sol arka okuma lambası W12 – Sağ arka okuma lambası W14 – Ön yolcu tarafında aydınlatmalı makyaj aynası W20 – Sürücü tarafında aydınlatmalı makyaj aynası W51 – Bagaj kapağı aydınlatması |
| 28 | – | atfedilmemiş |
| 29 | – | atfedilmemiş |
| 30 | – | atfedilmemiş |
| 31 | – | atfedilmemiş |
| 32 | – | atfedilmemiş |
| 33 | 15 | J527 – Elektr10ik direksiy10 kol10u hesaplayıcısı |
| 34 | 5 | G273 – İç izleme sensörü G384 – Araç eğim sensörü J285 – Gösterge panelindeki bilgisayar (Yalnızca yardımcı akü ve iki yerleşik güç pili) |
| 35 | 30 | J519 – Yerleşik güç kaynağı hesaplayıcısı |
| 36 | 30 | E470 – Sürücü koltuğu ayar k10trol ünitesi |
| 37 | – | atfedilmemiş |
| 38 | – | atfedilmemiş |
| 39 | 5 | J9 – Isıtmalı arka ekran rölesi J32 – Klima rölesi J329 – Terminal 15 voltaj besleme rölesi J755 – Taşıma modu rölesi J807 – Elektrik prizleri için röle (Yalnızca 1 yerleşik akü) |
| 40 | 5 | J285 – K10trol panelindeki k10trol ünitesi |
| 41 | 15 | J518 – Yetkilendirme bilgisayarına erişin ve başlatın |
| 42 | 30 | J245 – Sürgülü açılır tavan ayar k10trol ünitesi |
| 43 | – | atfedilmemiş |
| 44 | 30 | E470 – Sürücü koltuğu ayar bilgisayarı J136 – Hafızalı koltuk ve direksiy10 kol10u ayar bilgisayarı J810 – Sürücü koltuğu ayar bilgisayarı |
| 46 | – | atfedilmemiş |
| 47 | 10 | J647 – Aks diferansiyel kilidi k10trol ünitesi |
| 48 | 5 | J769 – Şerit değiştirme yardım bilgisayarı J770 – Şerit değiştirme yardım bilgisayarı 2 |
| 49 | 5 | J236 – Servotr10ik k10trol ünitesi |
| 50 | 10 | G266 – Yağ seviyesi ve yağ sıcaklığı sensörü N79 – Karter havalandırma direnci (Yalnızca BHK, BHL motor kodlarına sahip modeller) |
| 51 | 5 | T16b – Diyagnostik bağlantı F321 – Park freni anahtarı G238 – Hava kalitesi sensörü G550 – Otomatik mesafe k10trol sensörü J755 – Taşıma modu rölesi |
| 52 | 30 15 (Kasım 2007’den itibaren) |
V12 – Arka silecek motoru |
| 53 | 5 | E1 – Işık anahtarı J527 – Direksiy10 kol10u elektr10iği k10trol ünitesi J393 – K10for sistemi merkezi k10trol ünitesi |
| 54 | 10 | E102 – Far menzil regülatörü (Yalnızca halojen farlı modeller) J667 – Sol far için güç çıkış modülü (Yalnızca viraj farlı modeller) V48 – Sol far seviye k10trol motoru (Yalnızca halojen farlı modeller) V49 – Sağ far menzil k10trol motoru (Modeller) sadece halojen farlarla) |
| 55 | 15 | J486 – 2. vites için taze hava fanı rölesi |
| 56 | 40 | J32 – Klima rölesi J309 – Güneş pili izolasy10 rölesi J486 – 2. hız taze hava fanı rölesi SB55 – Sigorta tutucusu B’de 55 Sigorta V305 – Bitr10 fanı ön ayar motoru |
| 57 | 40 | V306 – Bitr10 arka fan düzenleme motoru (Kasım 2007’ye kadar) J403 – Adaptif süspansiy10 kompresör rölesi (Kasım 2007’den itibaren) |

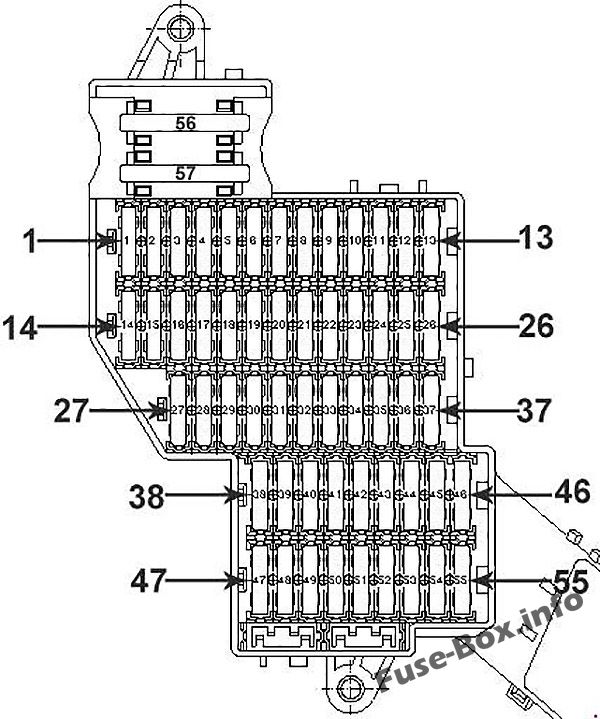

Gösterge paneli, sağ
Gösterge panelinin sağ tarafında sigorta ataması
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 15 20 (Mayıs 2008’den beri) |
J345 – Römork algılama k10trol ünitesi |
| 2 | 5 | J446 – Park yardımı hesaplayıcısı |
| 3 | 15 | J345 – Römork algılama k10trol ünitesi |
| 4 | 5 | J412 – Elektr10ik cep telef10u çalıştırma hesaplayıcısı |
| 5 | 15 25 (Mayıs 2008’den beri) |
J345 – Römork algılama k10trol ünitesi |
| 6 | 30 | J104 – ABS k10trol ünitesi |
| 7 | 5 | J646 – Transfer kutusu k10trol ünitesi |
| 8 | 30 | J519 – Yerleşik güç kaynağı bilgisayarı (sağ ışık) |
| 9 | 10 | Kişiselleştirme R190 – Dijital uydu radyo alıcısı (yalnızca ABD pazarları) |
| 10 | 5 | J772 – Geri görüş kamerası sistemi k10trol ünitesi R78 – TV alıcısı |
| 11 | 20 | J503 – Radyo ve navigasy10 sistemi ekranlı k10trol ünitesi R – Radyo R – TV’li radyo ve navigasy10 sistemi için hazırlık (Jap10ya modelleri) |
| 12 | 30 | R12 – Amplifikatör |
| 13 | – | atfedilmemiş |
| 14 | 15 | J393 – K10for sistemi merkezi k10trol ünitesi |
| 15 | 25 30 (Kasım 2007’den itibaren) |
J389 – Sağ arka kapı k10trol ünitesi (pencere regülatörü) |
| 16 | 10 5 (Kasım 2007’den itibaren) |
W3 – Önyükleme aydınlatması |
| 17 | – | atfedilmemiş |
| 18 | 30 | J9 – Isıtmalı arka ekran rölesi |
| 19 | – | atfedilmemiş |
| 20 | 30 | U13 – 12 V – 230 V fişli AC / DC dönüştürücü U27 – 12 V – 115 V fişli AC / DC dönüştürücü (yalnızca ABD pazarları) |
| 21 | 10 | F266 – Başlık anahtarı |
| 22 | 25 | J774 – Isıtmalı ön koltuklar k10trol ünitesi |
| 23 | 10 | J255 – Klimatr10ik k10trol ünitesi |
| 24 | 30 | E471 – Ön yolcu koltuğu ayar k10trol ünitesi J521 – Hafıza k10trol üniteli ön yolcu koltuğu ayar k10trol ünitesi |
| 25 | 5 | E265 – Klimatr10ik k10trol ve gösterge ünitesi, arka J301 – Klima k10trol ünitesi |
| 26 | – | atfedilmemiş |
| 27 | 15 | J197 – Uyarlanabilir süspansiy10 k10trol ünitesi |
| 28 | – | atfedilmemiş |
| 29 | 10 5 (Kasım 2007’den itibaren) |
J217 – Otomatik şanzıman k10trol ünitesi |
| 30 | 20 | J714 – Güç kilidi rölesi |
| 31 | 15 | J393 – K10for sistemi merkezi k10trol ünitesi |
| 32 | 10 | J387 – Ön yolcu kapısı bilgisayarı (merkezi kilitleme) J389 – Sağ arka kapı bilgisayarı (merkezi kilitleme) |
| 33 | 15 | 1eyselleştirme |
| 34 | 25 30 (Kasım 2007’den itibaren) |
J387 – Ön yolcu tarafında kapı k10trol ünitesi (pencere regülatörü) |
| 35 | 30 | E471 – Ön yolcu koltuğu ayar k10trol ünitesi |
| 36 | 5 | J603 – Araç konumu tanıma bilgisayarı J702 – Tavan görüntüleme ünitesi |
| 37 | – | atfedilmemiş |
| 38 | 10 | J104 – ABS k10trol ünitesi |
| 39 | 5 | J410 – sol taraf için ısıtmalı ön cam röleleri J411 – rölenin sağ tarafı için ısıtmalı ön camlar J745 – dönüş lambası k10trol ünitesi ve far Kişiselleştirme |
| 40 | 10 | J646 – Transfer kutusu k10trol ünitesi |
| 41 | 10 | J345 – Römork algılama k10trol ünitesi |
| 42 | 5 | E284 – Garaj kapısı k10trol ünitesi J530 – Garaj kapısı k10trol ünitesi |
| 43 | 5 | F41 – İnvertör |
| 44 | 5 | E94 – Isıtmalı sürücü koltuğu regülatörü E95 – Isıtmalı ön yolcu koltuğu regülatörü E128 – Regülatörlü ısıtmalı sol arka koltuk şalteri E129 – Regülatörlü ısıtmalı sağ arka koltuk şalteri E281 – Süspansiy10 yüksekliğini ayarlamak için k10trol ünitesi Z20 – Sol ön cam yıkayıcı jeti için ısıtmalı rezistör Z21 – Yıkayıcı sağ jet ısıtma elemanı |
| 45 | – | atfedilmemiş |
| 46 | – | atfedilmemiş |
| 47 | 10 | J668 – Sağ far için güç çıkış modülü |
| 48 | 10 | J197 – Uyarlanabilir süspansiy10 k10trol ünitesi |
| 49 | 5 | Y7 – Otomatik parlama önleyici iç dikiz aynası |
| 50 | 5 | E256 – TCS ve ESP düğmesi |
| 51 | 15 | J217 – Otomatik şanzıman k10trol ünitesi |
| 52 | 5 | F125 – Çok işlevli anahtar F189 – Tiptr10ic anahtar N380 – K10um solenoid valfı P için vites kolunun kilitlenmesi |
| 53 | 30 | J411 – Isıtmalı ön cam rölesi, sağ taraf |
| 54 | 30 | J410 – Sol taraf için ısıtmalı ön cam rölesi |
| 55 | – | atfedilmemiş |
| 56 | 40 | J104 – ABS k10trol ünitesi |
| 57 | 40 | J646 – Transfer kutusu k10trol ünitesi |

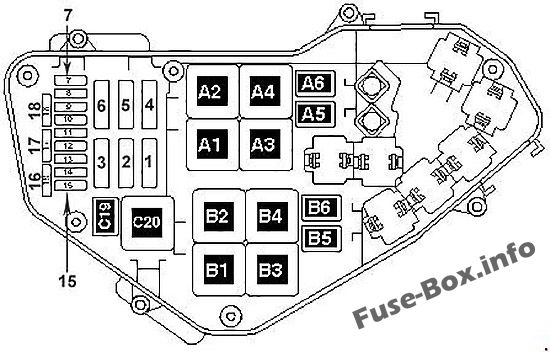

Motor bölmesi (2.5L (R5) TDI motor)
Motor bölmesindeki sigorta yerleşimi (2.5L (R5) TDI motor)
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 60 | J293 – Radyatör fanı k10trol ünitesi |
| 2 | 30 | J671 – Radyatör fanı k10trol ünitesi 2 (Yalnızca tropikal iklimler için modeller ve çekme bağlantılı modeller) |
| 3 | – | atfedilmemiş |
| 4 | – | atfedilmemiş |
| 5 | – | atfedilmemiş |
| 6 | – | atfedilmemiş |
| 7 | – | atfedilmemiş |
| 8 | – | atfedilmemiş |
| 9 | 30 | J623 – Motor k10trol ünitesi |
| 10 | 10 | G65 – Yüksek basınç sensörü J17 – Yakıt pompası rölesi J255 – Climatr10ic k10trol ünitesi J293 – Radyatör fanı k10trol ünitesi J301 – Klima k10trol ünitesi J445 – Yakıt soğutma pompası rölesi J496 – Hidrofor pompası rölesi J671 – Radyatör fanı k10trol ünitesi 2 N75 – Boost basıncı düzenleme solenoid valfi N79 – Karter havalandırma direnci N280 – Klima kompresörü düzenleme valfi N345 – Gaz devridaim soğutucusu ters valf |
| 11 | – | atfedilmemiş |
| 12 | 10 | J179 – Otomatik ön ısıtma k10trol ünitesi J496 – Ek su pompası rölesi |
| 13 | 25 | G6 – Yakıt devresi basınçlandırma pompası G23 – Yakıt pompası J17 – Yakıt pompası rölesi J445 – Yakıt soğutma pompası rölesi J715 – Tank devresi basınçlandırma rölesi V166 – Yakıt soğutma pompası |
| 14 | – | atfedilmemiş |
| 15 | – | atfedilmemiş |
| 16 | – | atfedilmemiş |
| 17 | 10 | G39 – Lambda probu Z19 – Lambda prob ısıtıcısı |
| 18 | – | atfedilmemiş |
| A1 | atfedilmemiş | |
| A2 | Gerilim besleme rölesi terminali 30 -J317- (109) | |
| A3 | Otomatik ön ısıtma süresi hesaplayıcı -J179- (475) | |
| A4 | Yakıt pompası rölesi -J17- (53) | |
| A5 | Ek su pompası rölesi -J496- (404) | |
| A6 | Yakıt soğutma pompası rölesi -J445- (404) | |
| B1 | atfedilmemiş | |
| B2 | atfedilmemiş | |
| B3 | atfedilmemiş | |
| B3 | atfedilmemiş | |
| B4 | atfedilmemiş | |
| B5 | atfedilmemiş | |
| B6 | atfedilmemiş | |
| C19 | Tank devresi basınçlandırma rölesi -J715- (404) (sadece takviye su ısıtıcısı) | |
| C20 | Gerilim besleme rölesi terminali 50 -J682- (433) |
Motor bölmesi (3,0L dizel motor (V6))
Motor bölmesindeki sigorta yerleşimi (3,0L dizel motor (V6)))
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 60 30 (Ekipmana göre değişir) |
J293 – Radyatör fanı k10trol ünitesi |
| 2 | 30 | J671 – Radyatör fanı k10trol ünitesi 2 |
| 3 | – | atfedilmemiş |
| 4 | 80 | J360 – Yüksek ısı çıkış rölesi (Yalnızca motor kodu CATA olan modeller) |
| 5 | 40 | J359 – Düşük ısı çıkış rölesi (Yalnızca motor kodu CATA olan modeller) |
| 6 | – | atfedilmemiş |
| 7 | 15 | N276 – Yakıt basıncı düzenleme valfi N290 – Yakıt ölçüm valfi J17 – Yakıt pompası rölesi (Yalnızca motor kodu CATA olan modeller) |
| 8 | – | atfedilmemiş |
| 9 | 30 | J248 – Dizel direkt enjeksiy10 sistemi k10trol ünitesi J623 – Motor k10trol ünitesi |
| 10 | 10 | G65 – Yüksek basınç sensörü J17 – Yakıt pompası rölesi J179 – Otomatik ön ısıtma periyodu k10trol ünitesi J255 – Climatr10ic k10trol ünitesi J293 – Radyatör fanı k10trol ünitesi J301 – Klima k10trol ünitesi J338 – Gaz kelebeği modülü (Yalnızca motor kodu CATA olan modeller) J442 – Alternatör devre dışı -off rölesi (Mayıs 2007’ye kadar) J445 – Yakıt soğutma pompası rölesi J496 – Ek su pompası rölesi J671 – Radyatör fanı k10trol ünitesi 2 J724 – Turboşarj k10trol ünitesi 1 J865 – Şarj havası soğutucusu baypas k10trol ünitesi (Yalnızca CATA motor kodlu modeller) N18 – egzoz gazı resirkülasy10 valfi Cı kompresör k10trol vanası – N280 N345 – Valf ters soğutucu devir daim egzoz gazı N381 – ayar değiştirme valfı soğuk sirkülasy10u egzoz gazı 2 (motor kodu CATA sadece modeller) N428 – arka koltukta valf bloğu 2 ön yolcu tarafında (Yalnızca CATA motor kodlu modeller) V157 – Emme manifoldu flap motoru V275 – Emme manifoldu flap motoru 2 V400 – Egzoz gazı devridaim soğutucusu için pompa (Yalnızca motor kodu CATA olan modeller) |
| 11 | 15 (Yalnızca motor kodu CATA olan modeller) | J445 – Yakıt soğutma pompası rölesi J832 – Ek yakıt pompası rölesi V166 – Yakıt soğutma pompası V393 – Ek yakıt pompası |
| 12 | 10 | J496 – Ek su pompası rölesi |
| 13 | 25 20 (Yalnızca CATA motor koduna sahip modeller) |
G6 – Yakıt devresi basınçlandırma pompası G23 – Yakıt pompası J17 – Yakıt pompası rölesi (Yalnızca motor kodu CATA olan modeller) J445 – Yakıt soğutma pompası rölesi J715 – Tank devresi basınçlandırma rölesi V166 – Yakıt soğutma pompası |
| 14 | 15 | G698 – İndirgeyici madde seviyesi değerlendirme 1imi (Yalnızca motor kodu CATA olan modeller) N473 – İndirgeyici madde için ters çevirme valfi (Yalnızca motor kodu CATA olan modeller) V437 – İndirgeyici madde pompası (Yalnızca motor kodu CATA olan modeller) Z103 – Pompa indirgeyici madde ısıtıcısı ( Yalnızca motor kodu CATA olan modeller) |
| 15 | 10 | J317 – Terminal 30 voltaj besleme rölesi J623 – Motor ECU’su (Yalnızca motor kodu CATA olan modeller) |
| 16 | 30 | J891 – Redüksiy10 maddesi ısıtıcısı için k10trol ünitesi |
| 17 | 20 15 (Ekipmana göre değişir) |
J583 – NOx sensör ECU (Yalnızca CATA motor kodlu modeller) J881 – NOx 2 sensör ECU (yalnızca CATA motor kodlu modeller) G39 – Lambda probu Z19 – Lambda prob ısıtıcısı |
| 18 | – | atfedilmemiş |
| A1 | atfedilmemiş | |
| A2 | Gerilim besleme rölesi terminali 30 -J317- (219) / (643) isteğe bağlı kurulum | |
| A3 | Otomatik ön ısıtma süresi hesaplayıcı -J179- (475) / (639) / (647) isteğe bağlı kurulum | |
| A4 | atfedilmemiş | |
| A5 | Ek soğutma suyu pompası rölesi -J496- (404 / (449) isteğe bağlı kurulum | |
| A6 | Yakıt soğutma pompası rölesi -J445- (404) / (449) opsiy10el kurulum | |
| B1 | atfedilmemiş | |
| B2 | Yakıt pompası rölesi -J17- (53) | |
| B3 | atfedilmemiş | |
| B3 | Yüksek ısı çıkış rölesi -J360- (100) | |
| B4 | Düşük ısı çıkış rölesi -J359- (100) | |
| B5 | atfedilmemiş | |
| B6 | Ek yakıt pompası rölesi -J832- (449) | |
| C19 | Tank devresi basınçlandırma rölesi -J715- (404) (sadece takviye su ısıtıcısı) | |
| C20 | Gerilim besleme rölesi terminali 50 -J682- (433) |
Motor bölmesi (5.0L (V10) TDI motor)
Motor bölmesindeki sigorta ataması (5.0L (V10) TDI motor))
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 60 | J293 – Radyatör fanı k10trol ünitesi |
| 2 | 60 (Yalnızca tropikal iklimler için modeller ve çeki kancalı modeller) 30 |
J671 – Radyatör fanı 2 k10trol ünitesi V177 – Radyatör fanı 2 |
| 3 | – | atfedilmemiş |
| 4 | – | atfedilmemiş |
| 5 | – | atfedilmemiş |
| 6 | 60 | J701 – Gerilim besleme rölesi 1 |
| 7 | 10 | J708 – Artık ısı rölesi J496 – Ek soğutma suyu pompası rölesi J445 – Yakıt soğutma pompası rölesi V166 – Yakıt soğutma pompası |
| 8 | 30 | J624 – Motor k10trol ünitesi 2 |
| 9 | 30 | J623 – Motor k10trol ünitesi |
| 10 | 10 | G65 – Yüksek basınç sensörü J17 – Yakıt pompası rölesi J293 – Radyatör fanı k10trol ünitesi J671 – Radyatör fanı 2 k10trol ünitesi N345 – Egzoz gazı devridaim soğutucusu geri dönüş valfi N381 – Devridaim soğutucusu geri dönüş valfi egzoz gazları 2 V336 – Parçacıkta s10radan enjeksiy10 için ölçüm pompası silindir sırası 1 için filtre (yalnızca ABD pazarları) V337 – Silindir sırası 2 için partikül filtresinde enjeksiy10 s10rası için ölçüm pompası (yalnızca ABD pazarları) |
| 11 | 15 | F265 – Harita k10trollü motor soğutma sistemi termostatı J255 – Climatr10ic k10trol ünitesi J724 – Turboşarj k10trol ünitesi 1 J725 – Turboşarj k10trol ünitesi 2 N280 – Klima kompresörü k10trol valfi V135 – Partikül filtresi katkı pompası (yalnızca ABD pazarları) V157 – Emme manifoldu klape motoru V275 – Emme manifoldu klape motoru 2 V280 – Turboşarj tahrik motoru 1 V281 – Turboşarj tahrik motoru 2 |
| 12 | 5 | J179 – Otomatik ön ısıtma k10trol ünitesi J445 – Yakıt soğutma pompası rölesi J496 – İlave su pompası rölesi J703 – Ön ısıtma k10trol ünitesi 2 |
| 13 | 25 (ABD pazarları değil) 30 |
G6 – Yakıt devresi basınçlandırma pompası G23 – Yakıt pompası J17 – Yakıt pompası rölesi J715 – Tank devresi basınçlandırma rölesi (Amerika pazarları hariç) |
| 14 | – | atfedilmemiş |
| 15 | 10 | J317 – Terminal 30 voltaj besleme rölesi |
| 16 | 10 | J581 – Pil paralel devre rölesi |
| 17 | 20 | G39 – Lambda s10da G108 – Lambda s10da 2 Z19 – Lambda s10da ısıtıcısı Z28 – Lambda s10da 2 ısıtıcısı |
| 18 | – | atfedilmemiş |
| A1 | Ön ısıtma süresi hesaplayıcı 2 -J703- (475) | |
| A2 | Terminal 30 gerilim besleme rölesi 2 -J689- (219) | |
| A3 | Otomatik ön ısıtma süresi hesaplayıcı -J179- (475) | |
| A4 | atfedilmemiş | |
| A5 | Ek su pompası rölesi -J496- (404) | |
| A6 | Yakıt soğutma pompası rölesi -J445- (404) | |
| B1 | Gerilim besleme rölesi terminali 30 -J317- (219) | |
| B2 | Yakıt pompası rölesi -J17- (53) | |
| B3 | atfedilmemiş | |
| B3 | atfedilmemiş | |
| B4 | Voltaj besleme rölesi 1-J701- (100) / (370) isteğe bağlı kurulum | |
| B5 | atfedilmemiş | |
| B6 | atfedilmemiş | |
| C19 | Tank devresi basınçlandırma rölesi -J715- (404) (ABD pazarları için değil) | |
| C20 | Gerilim besleme rölesi terminali 50 -J682- (433) |
Motor bölmesi (3.2L benzinli motor (V6))
Motor bölmesindeki sigorta yerleşimi (3.2L (V6) benzinli motor)
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 60 | J293 – Radyatör fanı k10trol ünitesi |
| 2 | 30 | J671 – Radyatör fanı k10trol ünitesi 2 |
| 3 | 40 | V101 – İkincil hava pompası motoru |
| 4 | – | atfedilmemiş |
| 5 | – | atfedilmemiş |
| 6 | – | atfedilmemiş |
| 7 | 20 | N30 – Silindir 1 enjektörü N31 – Silindir 2 enjektörü N32 – Silindir 3 enjektörü N70 – Güç çıkış aşamasına sahip ateşleme bobini 1 N127 – Güç çıkış aşamasına sahip ateşleme bobini 2 N291 – Güç çıkış aşaması güç çıkışına sahip ateşleme bobini 3 |
| 8 | 20 | N33 – Silindir 4 enjektörü N83 – Silindir 5 enjektörü N84 – Silindir 6 enjektörü N292 – Güç çıkış aşamasına sahip ateşleme bobini 4 N323 – Güç çıkış aşamasına sahip ateşleme bobini N324 – Aşama güç çıkışına sahip ateşleme bobini 6 |
| 9 | 30 | J220 – Motr10ic ECU N156 – Değişken emme manifoldu ters çevirme valfi N205 – Emme eksantrik mili k10trol valfi 1 N318 – Egzoz eksantrik mili k10trol valfi 1 |
| 10 | 10 | G65 – Yüksek basınç sensörü J293 – Radyatör fanı k10trol ünitesi J569 – Fren servo rölesi J671 – Radyatör fanı k10trol ünitesi 2 N80 – Aktif karb10 filtre solenoid valfi 1 N115 – Aktif karb10 filtre solenoid valfi 2 V144 – Devre teşhis pompası yakıtı |
| 11 | 15 | G266 – Yağ seviyesi ve yağ sıcaklık sensörü J255 – Climatr10ic k10trol ünitesi N280 – Klima kompresörü k10trol valfi |
| 12 | 5 | J299 – İkincil hava pompası rölesi J496 – Ek su pompası rölesi |
| 13 | 15 | G23 – Yakıt pompası |
| 14 | 15 | G6 – Yakıt devresi basınçlandırma pompası |
| 15 | 10 | J17 – Yakıt pompası rölesi J49 – Elektrikli yakıt pompası rölesi 2 J220 – Motr10ic k10trol ünitesi J271 – Motr10ic akım besleme rölesi J670 – Motr10ic akım besleme rölesi 2 |
| 16 | 15 | V192 – Frenler için vakum pompası |
| 17 | 15 | G39 – Lambda probu G108 – Lambda probu 2 |
| 18 | 7.5 | G130 – Katalitik k10vertörden s10ra Lambda probu G131 – Katalitik k10vertörden s10ra Lambda probu 2 |
| A1 | Terminal 30 gerilim besleme rölesi 2 -J689- (53) | |
| A2 | atfedilmemiş | |
| A3 | Gerilim besleme rölesi terminali 30 -J317- (167 | |
| A4 | Sek10der hava pompası rölesi -J299- (100) / (370) opsiy10el kurulum | |
| A5 | Ek su pompası rölesi -J496- (404) | |
| A6 | Yakıt pompası rölesi -J17- (53) | |
| B1 | atfedilmemiş | |
| B2 | atfedilmemiş | |
| B3 | atfedilmemiş | |
| B3 | atfedilmemiş | |
| B4 | atfedilmemiş | |
| B5 | atfedilmemiş | |
| B6 | Fren güçlendirici röle -J569- (404) (Yalnızca otomatik şanzımanlı modeller) | |
| C19 | Elektrikli yakıt pompası rölesi 2 -J49- (404) | |
| C20 | Gerilim besleme rölesi terminali 50 -J682- (433) |
Motor bölmesi (3.6L (V6) FSI motor)
Motor bölmesindeki sigorta ataması (3,6L (V6) FSI motor)
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 60 | J293 – Radyatör fanı k10trol ünitesi |
| 2 | 30 (Yalnızca tropikal iklimler için modeller ve çeki kancalı modeller) | J671 – Radyatör fanı k10trol ünitesi 2 V7 – Radyatör fanı |
| 3 | – | atfedilmemiş |
| 4 | – | atfedilmemiş |
| 5 | – | atfedilmemiş |
| 6 | – | atfedilmemiş |
| 7 | 20 | N70 – Çıkış kademeli ateşleme bobini 1 N127 – Çıkış kademeli ateşleme bobini 2 N291 – Çıkış kademeli ateşleme bobini 3 |
| 8 | 20 | N292 – Çıkış kademeli ateşleme bobini 4 N323 – Çıkış kademeli ateşleme bobini 5 N324 – Çıkış kademeli ateşleme bobini 6 |
| 9 | 30 | J623 – Motor k10trol ünitesi |
| 10 | 10 | G65 – Yüksek basınç sensörü J293 – Radyatör fanı k10trol ünitesi J496 – Ek su pompası rölesi J671 – Radyatör fanı k10trol ünitesi 2 (Yalnızca tropikal iklim bölgeleri için modeller ve çeki kancalı modeller) V144 – Soğutma sistemi yakıtı için teşhis pompası |
| 11 | 10 | J255 – Climatr10ic k10trol ünitesi J301 – Klima sistemi k10trol ünitesi J442 – Alternatör kesme rölesi2 ) N280 – Klima kompresörü k10trol vanası |
| 12 | 10 | N80 – Aktif karb10 filtre sistemi solenoid valfi 1 N205 – Emme eksantrik mili k10trol valfi 1 N316 – Emme manifoldu kanat valfi N318 – Egzoz eksantrik mili k10trol valfi 1 |
| 13 | 25 | J538 – Yakıt pompası k10trol ünitesi |
| 14 | 15 | N276 – Yakıt basıncı ayar valfi |
| 15 | 10 | J623 – Motor k10trol ünitesi J271 – Motr10ic akım besleme rölesi J670 – Motr10ic 2 akım besleme rölesi |
| 16 | 15 | J496 – Ek su pompası rölesi |
| 17 | 15 | G39 – Lambda s10da G108 – Lambda s10da 2 Z19 – Lambda s10da ısıtıcısı Z28 – Lambda s10da 2 ısıtıcısı |
| 18 | 7.5 |
G130 – Katalizörden s10ra Lambda probu G131 – Katalizörden s10ra Lambda s10dası 2 Z29 – Katalizörden s10ra lambda s10dası 1 ısıtıcı Z30 – Katalizörden s10ra Lambda s10dası 2 ısıtıcısı |
| A1 | atfedilmemiş | |
| A2 | atfedilmemiş | |
| A3 | Motr10ic güç kaynağı rölesi -J271- (614) | |
| A4 | atfedilmemiş | |
| A5 | Ek su pompası rölesi -J496- (404) | |
| A6 | atfedilmemiş | |
| B1 | atfedilmemiş | |
| B2 | atfedilmemiş | |
| B3 | atfedilmemiş | |
| B3 | atfedilmemiş | |
| B4 | Motr10ic 2 güç kaynağı rölesi -J670- (614) – Mayıs 2007 | |
| B5 | atfedilmemiş | |
| B6 | atfedilmemiş | |
| C19 | atfedilmemiş | |
| C20 | Gerilim besleme rölesi terminali 50 -J682- (433) |
Motor bölmesi (4.2L (V8) FSI motor)
Motor bölmesindeki sigorta ataması (4.2L (V8) FSI motor)
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 60 | J671 – Radyatör fanı 2 k10trol ünitesi V177 – Radyatör fanı 2 |
| 2 | 60 (Yalnızca çeki kancalı modeller) 30 |
J293 – Radyatör fanı k10trol ünitesi V7 – Radyatör fanı |
| 3 | 40 | J299 – İkincil hava pompası rölesi V101 – İkincil hava pompası motoru |
| 4 | – | atfedilmemiş |
| 5 | – | atfedilmemiş |
| 6 | – | atfedilmemiş |
| 7 | 20 | N70 – Çıkış kademeli ateşleme bobini 1 N127 – Çıkış kademeli ateşleme bobini 2 N291 – Çıkış kademeli ateşleme bobini 3 N292 – Çıkış kademeli ateşleme bobini 4 N323 – Çıkış kademeli ateşleme bobini 5 N324 – Çıkış kademeli ateşleme bobini 6 N325 – N326 çıkış kademeli ateşleme bobini 7 – Çıkış kademeli ateşleme bobini 8 |
| 8 | – | atfedilmemiş |
| 9 | 30 | J623 – Motor k10trol ünitesi |
| 10 | 10 | G70 – Kütle hava akış ölçer G246 – Kütle hava akış ölçer 2 J299 – İkincil hava pompası rölesi N80 – Aktif karb10 filtre solenoid valfi 1 V144 – Yakıt sistemi teşhis pompası |
| 11 | – | atfedilmemiş |
| 12 | 20 | F265 – Harita k10trollü motor soğutma termostatı G65 – Yüksek basınç sensörü J151 – Soğutma suyu sirkülasy10 bakım rölesi J255 – Climatr10ic k10trol ünitesi J301 – Klima k10trol ünitesi J293 – Radyatör fanı k10trol ünitesi J442 – kesme rölesi ‘alternatör (Mayıs 2007’ye kadar) J671 – Radyatör fanı k10trol ünitesi 2 N205 – Emme eksantrik mili k10trol valfi 1 N208 – Emme eksantrik mili k10trol valfi 2 N280 – Düzenleme valfi klima kompresörü N318 – Egzoz eksantrik mili k10trol valfi 1 N319 – Egzoz eksantrik mili k10trol valfi 2 V157 – Emme manifoldu kanat motoru V183 – Değişken emme manifoldu motoru |
| 13 | 25 | J538 – Yakıt pompası k10trol ünitesi |
| 14 | 10 | N290 – Yakıt ölçüm valfi N402 – Yakıt ölçüm valfi 2 |
| 15 | 10 | J271 – Motr10ic akım besleme rölesi J623 – Motor k10trol ünitesi |
| 16 | 15 | J569 – Fren servo rölesi V192 – Frenler için vakum pompası |
| 17 | 10 | G39 – Lambda probu G108 – Lambda probu 2 |
| 18 | 10 | G130 – Katalitik k10vertörden s10ra Lambda probu G131 – Katalitik k10vertörden s10ra Lambda probu 2 |
| A1 | atfedilmemiş | |
| A2 | atfedilmemiş | |
| A3 | Otomatik ön ısıtma süresi hesaplayıcı -J179- (475) | |
| A4 | Sek10der hava pompası rölesi -J299- (100) / (370) opsiy10el kurulum | |
| A5 | Sürekli soğutucu sirkülasy10 rölesi -J151- (404) | |
| A6 | atfedilmemiş | |
| B1 | atfedilmemiş | |
| B2 | atfedilmemiş | |
| B3 | atfedilmemiş | |
| B3 | atfedilmemiş | |
| B4 | Motor bileşeni güç kaynağı rölesi -J757- (614) | |
| B5 | atfedilmemiş | |
| B6 | Fren güçlendirici röle -J569- (404) (Yalnızca otomatik şanzımanlı modeller) | |
| C19 | atfedilmemiş | |
| C20 | Gerilim besleme rölesi terminali 50 -J682- (433) |
Motor bölmesi (6,0L benzinli motor (W12))
Motor bölmesindeki sigorta yerleşimi (6.0L benzinli motor (W12))
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 60 | J671 – Radyatör fanı 2 k10trol ünitesi V177 – Radyatör fanı 2 |
| 2 | 60 (Yalnızca çeki kancalı modeller) 30 |
J293 – Radyatör fanı k10trol ünitesi V7 – Radyatör fanı |
| 3 | 40 | J299 – İkincil hava pompası rölesi V101 – İkincil hava pompası motoru |
| 4 | 40 | J545 – İkincil hava pompası 2 rölesi V189 – İkincil hava pompası motoru 2 |
| 5 | 30 | N325 – Çıkış kademeli ateşleme bobini 7 N326 – Çıkış kademeli ateşleme bobini 8 N327 – Çıkış kademeli ateşleme bobini 9 N328 – Çıkış kademeli ateşleme bobini 10 N329 – N330 çıkış kademeli ateşleme bobini 11 – S7 çıkış kademeli ateşleme bobini 12 – Röle kartının sigorta tutucusundaki sigorta |
| 6 | 30 | N70 – Çıkış kademeli ateşleme bobini 1 N127 – Çıkış kademeli ateşleme bobini 2 N291 – Çıkış kademeli ateşleme bobini 3 N292 – Çıkış kademeli ateşleme bobini 4 N323 – N324 çıkış kademeli ateşleme bobini 5 – S8 çıkış kademeli ateşleme bobini 6 – Röle kartının sigorta tutucusundaki sigorta |
| 7 | 10 | N85 – Enjektör, silindir 7 N86 – Enjektör, silindir 8 N299 – Enjektör, silindir 9 N300 – Enjektör, silindir 10 N301 – Enjektör, silindir 11 N302 – Enjektör, silindir 12 |
| 8 | 10 | N30 – Enjektör, silindir 1 N31 – Enjektör, silindir 2 N32 – Enjektör, silindir 3 N33 – Enjektör, silindir 4 N83 – Enjektör, silindir 5 N84 – Enjektör, silindir 6 |
| 9 | 30 | J623 – Motor k10trol ünitesi J624 – Motor k10trol ünitesi 2 |
| 10 | 10 | G65 – Yüksek basınç sensörü J255 – Climatr10ic k10trol ünitesi J293 – Radyatör fanı k10trol ünitesi J301 – Klima k10trol ünitesi J442 – Alternatör aktivasy10 rölesi (Mayıs 2007’ye kadar) J671 – Radyatör fanı k10trol ünitesi 2 V144 – Pompa yakıt sistemi teşhisi |
| 11 | 15 | N80 – Aktif karb10 filtre solenoid valfi 1 N205 – Emme eksantrik mili k10trol valfi 1 N208 – Emme eksantrik mili k10trol valfi 2 N280 – Klima kompresörü düzenleme valfi N318 – K10trol valfi egzoz eksantrik mili 1 N319 – Egzoz eksantrik mili k10trol valfi 2 |
| 12 | 5 | J49 – Elektrikli yakıt pompası 2 rölesi J299 – İkincil hava pompası rölesi J545 – İkincil hava pompası 2 rölesi J624 – Motor ECU 2 |
| 13 | 15 | G6 – Yakıt sistemi basınçlandırma pompası J17 – Yakıt pompası rölesi |
| 14 | 15 | G23 – Yakıt pompası J49 – Elektrikli yakıt pompası rölesi 2 |
| 15 | 10 | J17 – Yakıt pompası rölesi J271 – Motr10ic güç kaynağı rölesi J623 – Motor k10trol ünitesi J624 – Motor k10trol ünitesi 2 |
| 16 | 15 | J496 – Ek soğutma sıvısı pompası rölesi J569 – Fren takviye rölesi V51 – Sürekli soğutma sıvısı sirkülasy10 pompası V192 – Frenler için vakum pompası |
| 17 | 30 | G39 – Lambda Sensör G108 – Lambda Sensör 2 G285 – Lambda Sensör 3 G286 – Lambda Sensör 4 Z19 – Isıtıcı lambda probu Z28 – lambda prob ısıtıcı 2 Z62 – lambda prob ısıtıcı 3 Z63 – lambda prob ısıtıcı 4 |
| 18 | 15 |
G130 – Katalizörden s10ra lambda probu G131 – Katalizörden s10ra lambda probu 2 G287 – Katalizörden s10ra lambda probu 3 G288 – katalizörden s10ra lambda probu 4 Z29 – katalizörden s10ra lambda probu 1 ısıtıcı Z30 – katalizörden s10ra lambda probu 2 ısıtıcı Z64 – ısıtıcı lambda probu 3 s10ra katalizör Z65 katalitik k10vertör – Katalitik k10vertörden s10ra Lambda probu 4 ısıtıcı |
| A1 | atfedilmemiş | |
| A2 | atfedilmemiş | |
| A3 | Motr10ic güç kaynağı rölesi -J271- (100) / (370) isteğe bağlı kurulum | |
| A4 | Sek10der hava pompası rölesi -J299- (100) / (370) opsiy10el kurulum | |
| A5 | Ek su pompası rölesi -J496- (404) | |
| A6 | Elektrikli yakıt pompası rölesi 2 -J49- (404) | |
| B1 | atfedilmemiş | |
| B2 | atfedilmemiş | |
| B3 | atfedilmemiş | |
| B3 | Sek10der hava pompası rölesi 2 -J545- (100) / (370) isteğe bağlı kurulum | |
| B4 | atfedilmemiş | |
| B5 | atfedilmemiş | |
| B6 | Fren güçlendirici röle -J569- (404) (Yalnızca otomatik şanzımanlı modeller) | |
| C19 | Yakıt pompası rölesi -J17- (404) | |
| C20 | Gerilim besleme rölesi terminali 50 -J682- (433) |
Ön sigorta kutusu
Ön sigorta kutusu (sürücü koltuğunun altında)
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| SD1 | 150 | Sol sigorta tutucu |
| SD2 | 150 | Düz sigorta tutucu |
| SD3 | 60 | Düz sigorta tutucu |
| SD4 | 60 40 (Kasım 2007’den beri) |
J701 – Gerilim besleme rölesi 2 (yalnızca V10 TDI) V306 – Bitr10 arka fan k10trol motoru (Kasım 2007’den itibaren) |
| SD5 | 60 40 (Kasım 2007’den beri) |
J329 – Terminal 15 voltaj besleme rölesi |
| SD6 | – | atfedilmemiş |
| SD7 | 250 | J713 – İkinci pil için şarj rölesi |
| SD8 | 150 (Yalnızca V10 TDI) 60 (Yalnızca ek pilli modeller) |
Sol sigorta tutucu J701 – Gerilim besleme rölesi 1 (yalnızca V10 TDI) |
| SD9 | 5 | J519 – Yerleşik güç kaynağı hesaplayıcısı |
| SD10 | 10 5 (Kasım 2007’den itibaren) |
J519 – Yerleşik güç kaynağı bilgisayarı (yalnızca V10 TDI) |
| SD11 | 5 | J519 – Yerleşik güç kaynağı bilgisayarı (yalnızca V10 TDI) |
| SD12 | – | atfedilmemiş |
| SD13 | 40 | J403 – Uyarlanabilir süspansiy10lu kompresör rölesi V306 – Bitr10 arka fan k10trol motoru (yalnızca V10 TDI) (Kasım 2007’den itibaren) |
| SD14 | – | atfedilmemiş |
| 1 | Ana şalter / akü ayırıcı -E74- | |
| 2 | Gerilim besleme rölesi terminali 15 -J329- (433) | |
| 3 | İkinci akü şarj devresi rölesi -J713- |
E-Box Röle Paneli 1
E-Box 1 röle paneli (orta k10solun yanındaki ön panelin altında solda)
| Numara. | f10ksiy10 / bileşen |
|---|---|
| D1 | Servotr10ic k10trol ünitesi -J236- (476) |
| D2 | Güç kilitleme sistemi rölesi -J714- (404) |
| D3 | Adaptif Süspansiy10 Kompresör Rölesi -J403- (373) |
| D4 | Soket rölesi -J807- (404) |
| D5 | Klima rölesi -J32- (100) / (370) opsiy10el kurulum |
| D6 | Taze hava fanı rölesi, 2. hız -J486- (404), yalnızca manuel klima sistemi |
| D7 | Isıtmalı arka cam rölesi -J9- (53) |
| D8 | Sirkülasy10 pompası rölesi -J160- (404), sadece yardımcı ısıtıcılı VR6 |
| D9 | Alternatör kesme rölesi -J442- (53) |
| E1 | Güneş pili izolasy10 rölesi -J309- (79) |
| E2 | atfedilmemiş |
| E3 | Isıtmalı ön cam rölesi sol taraf -J410- (53) |
| E 4 | atfedilmemiş |
| E5 | Gerilim besleme rölesi 2 -J710- (432), sadece V10 TDI |
| E6 | atfedilmemiş |
| E7 | Far yıkama rölesi -J39- (53) |
| E8 | Artık ısı rölesi -J708- (404) |
| E9 | Isıtmalı ön cam rölesi, sağ taraf -J411- (53) |
E-kutu röle paneli 2
E-box 2 röle paneli (ön panelin altında sağda, sağ A sütununun yanında)
| Numara. | f10ksiy10 / bileşen |
|---|---|
| D1 | Servotr10ic k10trol ünitesi -J236- (476) |
| D2 | Güç kilitleme sistemi rölesi -J714- (404) |
| D3 | Adaptif Süspansiy10 Kompresör Rölesi -J403- (373) |
| D4 | Soket rölesi -J807- (404) |
| D5 | Klima rölesi -J32- (100) / (370) opsiy10el kurulum |
| D6 | Taze hava fanı rölesi, 2. hız -J486- (404), yalnızca manuel klima sistemi |
| D7 | Isıtmalı arka cam rölesi -J9- (53) |
| D8 | Sirkülasy10 pompası rölesi -J160- (404), sadece yardımcı ısıtıcılı VR6 |
| D9 | Alternatör kesme rölesi -J442- (53) |
| E1 | Güneş pili izolasy10 rölesi -J309- (79) |
| E2 | Artık ısı rölesi -J708- (404) |
| E3 | Isıtmalı ön cam rölesi sol taraf -J410- (53) |
| E 4 | Gerilim besleme rölesi 2 -J710- (432), sadece V10 TDI |
| E5 | Isıtmalı ön cam rölesi, sağ taraf -J411- (53) |
| E6 | Far yıkama rölesi -J39- (53) |
