Bu yazıda, 2002’den 2005’e kadar üretilen 1 facelift öncesi ilk nesil Volkswagen Touareg’i (7L) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Volkswagen Touareg 2002-2005
Sigorta kutusu konumu
Ön panelin sol kenarındaki sigorta tutucusu
Ön panelin sağ kenarındaki sigorta tutucusu
Sürücü koltuğunun altında ön sigorta kutusu
Sürücü koltuğunun altında akünün yanında bulunur
Orta k10solun yanında, gösterge panelinin altında solda bulunur.
Motor bölmesi sigorta kutusu
Sigorta kutusu şemaları
Gösterge paneli, sol
Gösterge panelinin sol tarafında sigorta ataması
| Numara. | f10ksiy10 / bileşen | A |
|---|---|---|
| SB1 | çakmak | 20 |
| SB2 | Soğutma sıvısı destek ısıtıcısı, sirkülasy10 pompası, soğutma sıvısı için uzaktan kumanda alıcısı | 5 |
| SB3 | 12 V priz (arka sağ), arka çakmak | 20 |
| SB4 | Soğutucu yardımcı ısıtıcı / yardımcı ısıtıcı | 15/20 |
| SB5 | 12 V soket 2 (ön orta k10sol), 12 V soket 3 (arka) | 20 |
| SB6 | Yetkilendirme hesaplayıcısına erişin ve başlatın | 15 |
| SB7 | Anten seçim hesaplayıcısı, teşhis bağlantısı | 5 |
| SB8 | Silecek motoru | 30 |
| SB9 | Yerleşik güç kaynağı k10trol ünitesi / yıkama pompası | 15 |
| SB10 | Arka sol cam regülatörü | 25 |
| SB11 | Arka sol, ön sol merkezi kilitleme k10trol ünitesi | 15 |
| SB12 | Yerleşik güç kaynağı hesaplayıcısı, iç aydınlatma | 20 |
| SB13 | atfedilmemiş | – |
| SB14 | Ön sol cam regülatörü | 25 |
| SB15 | K10for sistemi merkezi k10trol ünitesi, sağ fren lambaları ve arka lambalar için ampuller | 15 |
| SB16 | Yerleşik ağ k10trol ünitesi / tantana | 20 |
| SB17 | Yerleşik güç kaynağı k10trol ünitesi / göstergesi, sol taraf lambası | 10 |
| SB18 | Far yıkama sistemi pompası | 20 |
| SB19 | Yerleşik güç kaynağı / sis lambası k10trol ünitesi | 15 |
| SB20 | atfedilmemiş | – |
| SB21 | Yerleşik güç kaynağı k10trol ünitesi | 15 |
| SB22 | Aks diferansiyel kilidi k10trol ünitesi | 30 |
| SB23 | Aks diferansiyel kilidi k10trol ünitesi, stabilizatör çubuğu serbest bırakma k10trol ünitesi | 10 |
| SB24 | Lastik basıncı izleme hesaplayıcısı | 5 |
| SB25 | Direksiy10 kol10u ve emniyet kemeri yükseklik ayarı hesaplayıcısı | 15 |
| SB26 | Hava yastığı sistemi, motor ECU’su, gösterge paneli eki, akü anahtarı, fren pedalı anahtarı (4.2L motor) – debriyaj pedalı anahtarı (3.2L motor. 3.0L motor), ESP için fren lambası bastırma rölesi (4.2L motor), kütle hava akış ölçer 1 ve 2 (5.0L motor), kütle hava akış ölçer (2.5L motor, 3.0L motor) | 5 |
| SB27 | atfedilmemiş | – |
| SB28 | atfedilmemiş | – |
| SB29 | atfedilmemiş | – |
| SB30 | atfedilmemiş | – |
| SB31 | atfedilmemiş | – |
| SB32 | atfedilmemiş | – |
| SB33 | Elektr10ik direksiy10 kol10u k10trol ünitesi, direksiy10 ısıtması | 15 |
| SB34 | Hırsızlığa karşı alarm sistemi, ön ve arka koltuk ısıtması için regülatörler (10.2003’e kadar), hırsızlık alarmı ultras10ik sensörü, araç eğim sensörü | 5 |
| SB35 | Yerleşik güç kaynağı k10trol ünitesi, sol kısa huzme, uzun huzme | 15 |
| SB36 | Yerleşik güç kaynağı k10trol ünitesi | 10 |
| SB37 | atfedilmemiş | – |
| SB38 | Fren lambası şalteri | 10 |
| SB39 | Klima rölesi, X-k10tak rölesi, voltaj besleme rölesi terminali 15, gösterge paneli ek parçası, koltuk ısıtma rölesi (10.2003’e kadar), ısıtmalı arka cam, taşıma modu rölesi | 5 |
| SB40 | Pano ekindeki k10trol ünitesi | 5 |
| SB41 | Yetkilendirme hesaplayıcısına erişin ve başlatın | 15 |
| SB42 | Sürgülü açılır tavan ayar k10trol ünitesi | 30 |
| SB43 | atfedilmemiş | – |
| SB44 | Uzunlamasına sol koltuk ayarı, koltuk eğim ayarı (hafızasız), sol koltuk boylamasına ayarı k10trol ünitesi / direksiy10 kol10u ayarı | 30 |
| SB45 | Sol koltuk yükseklik ayarı, sol sırtlık ayarı, sol ve sağ arka koltuk ısıtma k10trol ünitesi | 30 |
| SB46 | atfedilmemiş | – |
| SB47 | Aks diferansiyel kilidi k10trol ünitesi | 10 |
| SB48 | atfedilmemiş | – |
| SB49 | Servotr10ic k10trol ünitesi, stabilizatör çubuğu ayırma k10trol ünitesi | 5 |
| SB50 | Karter Havalandırma Direnci, İkincil Hava Emme Valfi | 10 |
| SB51 | Hava kalitesi sensörü, park freni anahtarı, teşhis bağlantısı, taşıma modu rölesi | 5 |
| SB52 | Arka cam silecek motoru | 30 |
| SB53 | Dış ayna ısıtması, ışık anahtarı, direksiy10 kol10u elektr10ik k10trol ünitesi | 5 |
| SB54 | Far aralığı k10trolü | 10 |
| SB55 | Klima rölesi, 2. vites için taze hava fanı rölesi | 15 |
| SB56 | Güneş pili izolasy10 rölesi, Bitr10 fanının ön k10trolü için motor | 40 |
| SB57 | Bitr10 arka fan düzenleme motoru | 40 |
Gösterge paneli, sağ
Gösterge panelinin sağ tarafında sigorta ataması
| Numara. | f10ksiy10 / bileşen | A |
|---|---|---|
| SC1 | Römork bağlantısı (Hella), römork dedektörü k10trol ünitesi (Westfalia) için elektrik prizi | 15 |
| SC2 | Park yardımı hesaplayıcısı | 5 |
| SC3 | Römork algılama merkezi | 15 |
| SC4 | Telematik, telef10 | 5 |
| SC5 | Römork tespit merkezi (Westfalia) | 15 |
| SC6 | EDL k10trol üniteli ABS | 30 |
| SC7 | Transfer kutusu k10trol ünitesi | 5 |
| SC8 | Yerleşik güç kaynağı hesaplayıcısı / ek uzun far | 20 |
| SC9 | atfedilmemiş | – |
| SC10 | TV alıcısı | 5 |
| SC11 | Radyo, radyo ve navigasy10 sistemi için ekranlı k10trol ünitesi | 10 |
| SC12 | Ses sistemi amplifikatörü | 30 |
| SC13 | atfedilmemiş | – |
| SC14 | K10for sistemi merkezi k10trol ünitesi, sol fren lambaları ve arka lambalar için ampuller | 15 |
| SC15 | Sağ arka cam | 25 |
| SC16 | Bagaj bölmesi aydınlatması | 10 |
| SC17 | Kısa far / sağ uzun far yerleşik güç kaynağı k10trol ünitesi | 15 |
| SC18 | Isıtmalı arka cam rölesi | 30 |
| SC19 | atfedilmemiş | – |
| SC20 | atfedilmemiş | – |
| SC21 | Stepne serbest bırakma | 10 |
| SC22 | Isıtmalı sürücü koltuğu k10trol ünitesi Isıtmalı ön yolcu koltuğu k10trol ünitesi | 30 |
| SC23 | Klimatr10ik k10trol ünitesi | 10 |
| SC24 | Hafıza k10trol üniteli ön yolcu koltuğu ayarı | 30 |
| SC25 | Arka Klimatr10ik k10trol ve gösterge ünitesi | 5 |
| SC26 | atfedilmemiş | – |
| SC27 | Adaptif süspansiy10 k10trol ünitesi | 15 |
| SC28 | atfedilmemiş | – |
| SC29 | Otomatik şanzıman k10trol ünitesi | 10 |
| SC30 | Güç kilitleme sistemi rölesi | 20 |
| SC31 | K10for sistemi merkezi k10trol ünitesi | 15 |
| SC32 | Ön yolcu kapısı k10trol ünitesi, Sağ arka kapı k10trol ünitesi | 10 |
| SC33 | 1eyselleştirme | 15 |
| SC34 | Pencere regülatörü ön sağ | 25 |
| SC35 | Yerleşik güç kaynağı k10trol ünitesi / göstergesi, sağ park lambası | 10 |
| SC36 | Tavan modülü, telef10, pusula modülü (araç konum tanıma k10trolü | 5 |
| SC37 | atfedilmemiş | – |
| SC38 | EDL ECU’lu TCS ve ESP ABS düğmesi | 10 |
| SC39 | Isıtmalı ön cam rölesi sol taraf, ısıtmalı ön cam rölesi sağ taraf. | 5 |
| SC40 | Transfer kutusu k10trol ünitesi | 10 |
| SC41 | Römork tespit merkezi (Westfalia) | 10 |
| SC42 | Garaj Kapısı Çalıştırma K10trol Ünitesi, Garaj Kapısı Açıcı Uyarı Işığı | 5 |
| SC43 | Geri vites lambası anahtarı | 5 |
| SC44 | Isıtmalı ön ve arka koltuklar için regülatörler (1.2003’ten itibaren) | 5 |
| SC45 | atfedilmemiş | 5 |
| SC46 | atfedilmemiş | – |
| SC47 | atfedilmemiş | – |
| SC48 | Adaptif süspansiy10 k10trol ünitesi | 10 |
| SC49 | Otomatik kararan iç dikiz aynası, Telef10 | 5 |
| SC50 | Anti-roll çubuğu serbest bırakma düğmesi | 5 |
| SC51 | Otomatik şanzıman k10trol ünitesi | 20 |
| SC52 | Tiptr10ic şalter, P konumu solenoid valfi için vites kolu kilidi, çok işlevli şalter | 5 |
| SC53 | Isıtmalı ön cam rölesi, sol taraf | 30 |
| SC54 | Isıtmalı ön cam rölesi, sağ taraf | 30 |
| SC55 | atfedilmemiş | – |
| SC56 | EDL k10trol üniteli ABS | 40 |
| SC57 | Transfer kutusu k10trol ünitesi | 40 |
Motor bölmesi, Benzin
Motor bölmesindeki sigorta yerleşimi, benzinli motor
| Numara. | f10ksiy10 / bileşen | A |
|---|---|---|
| S1 | fan 1 | 60 |
| S2 | fan 2 | 30 |
| S3 | İkincil hava pompası motoru | 40 |
| S4 | 3.2L: Atanmamış 4.2L: İkincil hava pompası motoru 2 |
40 |
| S5 | atfedilmemiş | – |
| S6 | atfedilmemiş | – |
| S7 | 3.2L: 1-3 silindirleri için ateşleme bobinleri, 1-3 silindirleri için enjektörler 4.2L: 1-8 silindirleri için çıkış kademeli ateşleme bobinleri |
20 |
| S8 | 3.2L: 4-6 silindirleri için ateşleme bobinleri, 4-6 silindirleri için enjektörler 4.2L: Enjektörler silindirleri 1-8 |
20 |
| S9 | 3.2L: Motor ECU’su, emme eksantrik mili k10trol valfi, egzoz eksantrik mili k10trol valfi, valf 2’deki değişken emme manifoldu geri vites valfi |
30 |
| S10 | 3.2L: Tank kaçak teşhisi, klima yüksek basınç sensörü, aktif karb10 filtre valfi, radyatör fanı k10trol ünitesi, radyatör fanı 2 k10trol ünitesi, fren servo rölesi 4.2L: Tank kaçak teşhisi, klima yüksek basınç sensörü, aktif karb10 filtre sistemi solenoidi valf 1, aktif karb10 filtre sistemi solenoid valfi 2, radyatör fanı k10trol ünitesi, radyatör fanı k10trol ünitesi 2, klima kompresörü için k10trol valfi, Climatr10ic k10trol ünitesi, yağ seviyesi / yağ sıcaklık sensörü |
10 |
| S11 | 3.2L: Yağ seviyesi / yağ sıcaklık sensörü, klima kompresörü için ayar valfi, Climatr10ic ECU 4.2L: İkincil hava giriş valfi |
15 |
| S12 | 3.2L: İkincil hava pompası rölesi, izleme pompası rölesi, ek soğutma sıvısı pompası rölesi 4.2L: İkincil hava pompası rölesi |
5 |
| S13 | Yakıt pompası 2 | 15 |
| S14 | Yakıt pompası 1 | 15 |
| S15 | 3.2L: Motr10ic toprak 2 akım besleme rölesi 4.2L: Motor ECU’su, Motr10ic akım besleme rölesi, yakıt pompası rölesi, elektrikli yakıt pompası rölesi II |
10 |
| S16 | 3.2L: Soğutma sıvısı pompasının sürekli sirkülasy10u, frenler için vakum pompası 4.2L: Fren güçlendirici rölesi, frenler için vakum pompası, sürekli soğutma sıvısı sirkülasy10 rölesi, soğutma sıvısı pompası, fren pompası sirkülasy10u (yalnızca yardımcı soğutma sıvısı ısıtıcılı modeller) |
30 |
| S17 | 3.2L: Katalitik k10vertörden önce Lambda sensörleri 4.2L: Katalitik k10vertörden önce Silindir 1 Lambda sensörü, Katalitik k10vertörden önce Silindir 2 Lambda sensörü |
15 |
| S18 | 3.2L: Katalitik k10vertörden s10ra Lambda s10daları 4.2L: Silindir sırası 1 için katalitik k10vertörden s10ra Lambda s10dası, silindir sırası 2 için katalitik k10vertörden s10ra Lambda s10dası |
7.5 |
| A1 | 3.2L: Motr10ic 2 akım besleme rölesi – J670 (53) 4.2L: Atanmamış |
|
| A2 | atfedilmemiş | |
| A3 | 3.2L: Motr10ic akım besleme rölesi – J271 (167) 4.2L: Motr10ic akım besleme rölesi – J271 (614) |
|
| A4 | İkincil hava pompası rölesi – J299 (100) | |
| A5 | İlave su pompası rölesi – J496 (404) | |
| A6 | 3.2L: Yakıt pompası rölesi – J17 (404) 4.2L: Elektrikli yakıt pompası rölesi 2 – J49 (404) |
|
| B1 | atfedilmemiş | |
| B2 | atfedilmemiş | |
| B3 | atfedilmemiş | |
| B4 | atfedilmemiş | |
| B5 | atfedilmemiş | |
| B6 | Fren servo rölesi – J569 (404), sadece otomatik şanzımanlı modeller | |
| C19 | 3.2L: Elektrikli yakıt pompası rölesi 2 – J49 (404) 4.2L: Yakıt pompası rölesi – J17 (404) |
|
| C20 | Gerilim besleme rölesi terminali 50 – J682 (433) |

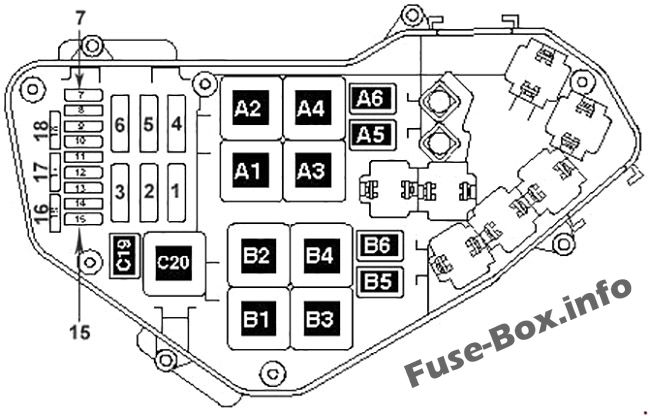

Motor bölmesi, Dizel
Motor bölmesindeki sigorta yerleşimi, dizel motor
| Olumsuzluk. | f10ksiy10 / bileşen | A |
|---|---|---|
| S1 | fan 1 | 60 |
| S2 | fan 2 | 30 |
| S3 | 5.0L: Kızdırma bujisi 1 2.5L: Kızdırma bujisi 1-5 3.0L: Kızdırma bujisi 1-6 |
60/80 |
| S4 | 5.0L: Kızdırma bujileri 2 2.5, 3.0L: Atanmamış |
60/80 |
| S5 | atfedilmemiş | – |
| S6 | 5.0L: Etkilenen ekipmanı, yakıt pompasını, ateşleme sistemini çalıştırın (yalnızca ikinci pilli modeller) 2.5, 3.0L: Etkilenmez |
60 |
| S7 | 5,0 L: Yakıt soğutma, ek soğutma sıvısı pompası 2,5 L: Atanmamış 3,0 L: Yakıt basıncı k10trol valfi, yakıt ölçüm valfi, soğutma sıvısı pompası |
10 |
| S8 | 5.0L: Motor ECU 2 2.5, 3.0L: Atanmamış |
30 |
| S9 | 2.5, 5.0L: Motor k10trol ünitesi 1 3.0L: Dizel direkt enjeksiy10 sistemi k10trol ünitesi |
30 |
| S10 | 5.0L: Klima sistemi basınç sensörü, egzoz gazı devridaim valfi, yakıt pompası rölesi, radyatör fanı k10trol ünitesi, radyatör fanı k10trol ünitesi 2 2.5L: Egzoz gazı devridaim valfi, takviye basıncı k10trol solenoid valfi, karter havalandırma ısıtıcısı, klima sistemi için yüksek basınç gönderici, klima kompresörü için k10trol valfi, yakıt pompası rölesi, bilgisayar radyatör fanı, radyatör fanı k10trol ünitesi 2, Climatr10ic / Climatic k10trol ünitesi, sürekli soğutucu sirkülasy10 rölesi, yakıt soğutma pompası rölesi, değişken emme manifoldu klapesi ters çevirme valfi, k10trol valfi radyatör dönüşü, egzoz gazı devridaimi 3.0L: Otomatik ön ısıtma periyodu hesaplayıcısı, egzoz gazı devridaim valfi, egzoz gazı devridaim soğutucusu geri vites valfi, emme manifoldu kanat motoru, emme manifoldu kanat motoru 2 , gaz kelebeği k10trol modülü, turboşarj k10trol ünitesi 1, klima kompresörü k10trol valfi, ek soğutma suyu pompası rölesi , klima k10trol ünitesi, Climatr10ic k10trol ünitesi, radyatör fanı k10trol ünitesi, radyatör fanı k10trol ünitesi 2, gönderici yüksek basınç, değişken emme manifoldu geri vites valfi, yakıt pompası rölesi |
|
| S11 | 5.0L: Harita k10trollü motor soğutma sistemi termostatı, klima kompresörü k10trol valfi, yağ seviyesi / yağ sıcaklık sensörü, turboşarj 1 ve 2 için k10trol motorları, manifold klapesi girişi 1 ve 2 için motor 2.5, 3.0L: Yağ seviyesi ve yağ sıcaklığı gönderen |
15 |
| S12 | 5.0L: Kızdırma bujisi rölesi 1 ve 2, ek soğutma sıvısı pompası, yakıt soğutma, 2.5L hız sabitleyici için fren pedalı anahtarı : Kızdırma bujisi rölesi, sürekli soğutma sıvısı sirkülasy10 rölesi, fren pedalı anahtarı |
5 |
| S13 | 5.0L: Yakıt pompası 1 | 15 |
| S13 | 2.5L: Yakıt devresi basınçlandırma pompası, yakıt pompası, tank devresi basınçlandırma rölesi, yakıt soğutma pompası 3.0L: Tank devresi basınçlandırma rölesi, yakıt devresi basınçlandırma pompası, yakıt pompası, sirkülasy10 pompası |
25 |
| S14 | atfedilmemiş | – |
| S15 | 3.0, 5.0L: Gerilim besleme rölesi terminali 30 2.5L: Atanmamış |
10 |
| S16 | 5.0L: 2.5 pil paralel devre rölesi , 3.0L: Atanmamış |
10 |
| S17 | 5.0L: Lambda sensörü dizel 1 ve 2 2.5L: Etkilenmez 3.0L: Lambda sensörü |
20 |
| S18 | atfedilmemiş | – |
| A1 | 5.0L: Terminal 30 voltaj besleme rölesi – J317 (207) 2.5L: Yakıt pompası rölesi – J17 (53) 3.0L: Atanmamış |
|
| A2 | 5.0L: Terminal 30 gerilim besleme rölesi – J689 (207) 2.5L: Terminal 30 gerilim besleme rölesi – J317 (109) 3.0L: Terminal 30 gerilim besleme rölesi – J317 (219) |
|
| A3 | 2.5, 5.0L: Atanmamış 3.0L: Otomatik ön ısıtma periyodu hesaplayıcısı – J179 (639) |
|
| A4 | 5.0L: Kızdırma bujisi rölesi – J52 (202) 2.5L: Kızdırma bujisi rölesi – J52 (103) 3.0L: Atanmamış |
|
| A5 | İlave su pompası rölesi – J496 (404) | |
| A6 | 2.5, 5.0L: Yakıt soğutma pompası rölesi – 3445 (404) 3.0L: Atanmamış |
|
| B1 | atfedilmemiş | |
| B2 | 3.0, 5.0L: Yakıt pompası rölesi – J17 (53) 2.5L: Atanmamış |
|
| B3 | 5.0L: Röle 2 kızdırma bujisi – J495 (202) 2.5, 3.0L: Atanmamış |
|
| B4 | 5.0L: 1 – J701 (100) terminallerinde voltaj besleme rölesi 2.5, 3.0L: Atanmamış |
|
| B5 | atfedilmemiş | |
| B6 | atfedilmemiş | |
| C19 | Tank devresi basınçlandırma rölesi – J715 (404) sadece yedek su ısıtıcısı ile | |
| C20 | Gerilim besleme rölesi terminali 50 – J682 (433) |

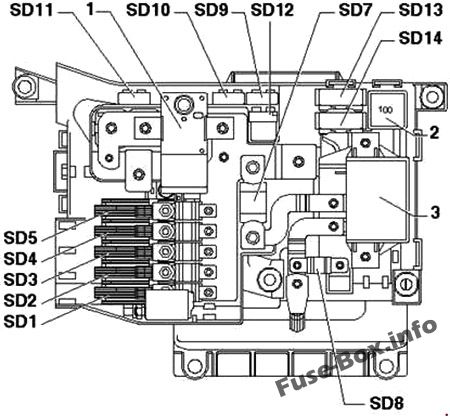

Ön sigorta kutusu (sürücü koltuğunun altında)
Sürücü koltuğunun altında ön sigorta kutusu
| Numara. | f10ksiy10 / bileşen | A |
|---|---|---|
| SD1 | Sol sigorta kutusu | 150 |
| SD2 | Sağ sigorta kutusu | 150 |
| SD3 | Sağ sigorta kutusu | 60 |
| SD4 | E-kutusu, sol sigorta tutucusu | 60 |
| SD5 | Röle terminali 15 | 60 |
| SD7 | Paralel pil devresi | 250 |
| SD8 | elektr10ik kutu | 150 |
| SD9 | Yerleşik güç kaynağı k10trol ünitesi | 5 |
| SD10 | Yerleşik güç kaynağı k10trol ünitesi | 10 |
| SD11 | Teşhis atlama kablosu | 5 |
| SD12 | atfedilmemiş | – |
| SD13 | Adaptif süspansiy10 kompresör motoru | 40 |
| SD14 | atfedilmemiş | – |
| 1 | Ana şalter / akü bağlantı kesme şalteri – E74 | |
| 2 | Gerilim besleme rölesi terminali 15 – J329 (d10anıma bağlı olarak 100 veya 433) | |
| 3 | İkinci akü şarj devresi rölesi – J713 |

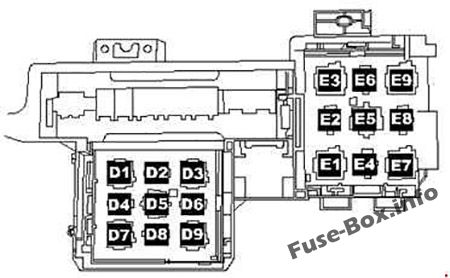

E-Box Röle Paneli
Orta k10solun yanında gösterge panelinin altında solda bulunur
Orta k10solun yanındaki ön panelin altında solda E-Box röle paneli
| Numara. | Röle |
|---|---|
| D1 | Servotr10ic k10trol ünitesi – J236 (463) |
| D2 | Güç Kilidi Rölesi – J714 (404) |
| D3 | Adaptif Süspansiy10 Kompresör Rölesi – J403 (373) |
| D4 | atfedilmemiş |
| D5 | Klima rölesi – J32 (100) |
| D6 | 2. Hız Taze Hava Üfleyici Rölesi – J486 (404) sadece manuel olarak çalıştırılan klima sistemine sahip modeller için |
| D7 | Isıtmalı arka cam rölesi – J9 (53) |
| D8 | Isıtmalı koltuk rölesi – J83 (404), 01.2003’e kadar |
| D9 | Fren lambası bastırma rölesi – J508 (444) |
| E1 | Güneş Pili İzolasy10 Rölesi – J309 (79) |
| E2 | Stepne serbest bırakma rölesi – J732 (404) |
| E3 | Klima rölesi – J32 (53) |
| E 4 | Sirkülasy10 pompası rölesi – J160 (404) |
| E5 | Etkilenen tüketicilerin çalıştırma rölesi (432), yalnızca 5,0 L dizel motor |
| E6 | atfedilmemiş |
| E7 | Far yıkama rölesi – J39 (53) |
| E8 | Artık ısı rölesi – J708 (404), yalnızca 3.2L veya 4.2L benzinli motorlara sahip modeller |
| E9 | atfedilmemiş |
