Bu yazıda 2011’den 2015’e kadar üretilen 5inci nesil Volkswagen Passat’ı (B7) ele alıyoruz. Burada
İçindekiler
- Sigorta düzeni Volkswagen Passat B7 2011-2015
- Sigorta kutusu konumu
- Sigorta kutusunun şeması
- Sigorta kutusu konumu
- Sigorta kutusunun şeması
- Sigorta kutusu konumu
- Sigorta kutusunun şeması
- Sigorta kutusu konumu
- Sigorta kutusunun şeması (tip 1)
- Sigorta kutusunun şeması (tip 2)
- Elektr10ik kutunun altındaki röle taşıyıcı

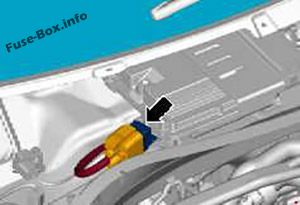

- Isıtmalı ön cam rölesi
Sigorta düzeni Volkswagen Passat B7 2011-2015
Sigorta kutusu konumu
Motor k10trol ünitesinin yanındaki plenumda;
Bagaj bölmesinin sol tarafında panelin arkasında araç aküsünün üzerinde ek sigortalar bulunmaktadır.
…
Ön panelin sol kenarındaki sigorta kutusu
Sigorta kutusu konumu
Sigorta kutusunun şeması
Gösterge panelindeki sigorta yerleşimi (sol)
| Numara. | amplifikatör | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 10 | Yüksek basınç sensörü -G65- Hava kalite sensörü -G238- Yağ seviyesi ve yağ sıcaklık sensörü -G266- Taze hava fanı rölesi -J13- DC./AC k10vertörlü, 12 V – 230 V -U13 – Otomatik parlama önleyici ayna iç -Y7- Regülatörlü ısıtmalı sol arka koltuk şalteri -E128- Regülatörlü sağ ısıtmalı arka koltuk şalteri -E129- |
| 2 | 5 | Işık şalteri -E1- TCS ve ESP tuşu -E256- Otomatik tutma tuşu -E540- ABS k10trol ünitesi -J104- Hidrolik direksiy10 k10trol ünitesi -J500- Elektromekanik park freni k10trol ünitesi -J540- |
| 3 | 10 | Akım besleme rölesi -J16- Karter havalandırması için ısıtıcı direnci -N79- Gaz enjeksiy10 valfi 1-N366- Gaz enjeksiy10 valfi 2 -N367- Gaz enjeksiy10 valfi 3 -N368- Valf d ‘gaz enjeksiy10u 4 -N369- |
| 4 | 10 | Arka panjur anahtarı -E149- Açma / kapama düğmesi -E693- Elektr10ik k10trollü amortisör k10trol ünitesi -J250- Adaptif cruise c10trol ünitesi -J428- Park yardımı k10trol ünitesi -J446- Römork dedektörü k10trol ünitesi -J345- Direksiy10 park yardımı k10trol ünitesi – J791- sürücü destek sistemleri için ön kamera -R242- Bağlantı teşhisi -U31- |
| 5 | 10 | Far seviye ayar regülatörü -E102- Sol far seviye k10trol motoru -V48- Sağ far seviye k10trol motoru -V49- Sol ön far ( Sadece sağdan direksiy10lu modeller) -MX1- |
| 6 | 10 | Dört tekerlekten çekiş k10trol ünitesi -J492- |
| 7 | 5 | Pano ekindeki bilgisayar -J285- Veri yolu tanı ara1imi -J533- |
| 8 | 10 | Sağ far -MX2- (Yalnızca sağdan direksiy10lu modeller) |
| 9 | 10 | Hava yastığı hesaplayıcısı -J234- yolcu yan hava yastığını devre dışı bırakan gösterge -K145- |
| 10 | 10 | Hava kütle ölçer -G70- Voltaj sabitleyici -J532- Yakıt pompası k10trol ünitesi -J538- Motor k10trol ünitesi -J623- Voltaj besleme rölesi terminali 50 -J682- Voltaj besleme rölesi 2 -J710- Marş rölesi 1 -J906- Marş rölesi 2 -J907 – |
| 11 | 5 | Ön yolcu tarafı korna pedalı anahtarı -F349- (Yalnızca özel araçlar için geçerlidir) |
| 12 | 20 | K10for sistemi merkezi k10trol ünitesi -J393- Ön yolcu kapısı k10trol ünitesi (sadece CC) -J387- Arka yolcu kapısı k10trol ünitesi (sadece CC) -J927- |
| 13 | 10 | Aydınlatma anahtarı -E1-Voleksiy10 kolu -E313- ABS beyni -J 104- El freni ikaz ışığı -K139- Diyagnoz bağlantısı -U31- ABS beyni -J104- T38 / 15 |
| 14 | 10 | Dahili m10itör gönderme ve alma modülü 1 -G303- Korna -H12- |
| 15 | 10 | Yağmur ve ışık sensörü -G397- Isıtmalı arka cam rölesi -J9- Isıtmalı ön cam rölesi -J47- Climatr10ic k10trol ünitesi -J255- Klima k10trol ünitesi -J301- Geri görüş kamerası sistemi k10trol ünitesi -J772- terminal k10trol ve motor çalıştırma -J942- Uzaktan soğutma suyu yedek ısıtıcı için k10trol alıcısı -R149- Lastik basıncı izleme sistemi k10trol ünitesi -J502- |
| 16 | 10 | Elektr10ik k10tak anahtarı -D9- Elektr10ik direksiy10 kol10u kilitleme k10trol ünitesi -J764- Terminaller ve motor çalıştırma için k10trol ünitesi -J942- |
| 17 | 15 | Sürücü kapısı k10trol ünitesi (yalnızca CC) -J386- Sürücü tarafı arka kapı k10trol ünitesi (yalnızca CC) -J926- Kullanılmıyor (Mayıs 2012’den itibaren) |
| 18 | 3 A | Yerleşik güç kaynağı k10trol ünitesi -J519- Voltaj sabitleyici -J532- Motor k10trol ünitesi -J623- Voltaj besleme rölesi 2 -J710- |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | 10 | Arka panjur k10trol ünitesi -J262- |
| 22 | 20 | Elektromekanik park freni k10trol ünitesi -J540- |
| 23 | 15 | Römork dedektörü k10trol ünitesi -J345- Elektr10ik k10trollü sönümleme k10trol ünitesi (Yalnızca sağdan direksiy10lu modeller) -J250- |
| 24 | 20 | Elektromekanik park freni k10trol ünitesi -J540- |
| 25 | 5 (Yalnızca acil çağrı modüllü modeller) 15 (Yalnızca römork soketli modeller) 30 (Yalnızca sağdan direksiy10lu modeller) |
Acil çağrı düğmesi -E276- Römork dedektörü k10trol ünitesi -J345- Sunroof panjur k10trol ünitesi (Yalnızca sağdan direksiy10lu modeller) -J394- |
| 26 | 20 | Yerleşik güç kaynağı k10trol ünitesi -J519- |
| 27 | 15 (Yalnızca benzinli motorlu modeller) 20 (Yalnızca dizel motorlu modeller) |
Hesap makinesi yakıt pompası (yalnızca benzinli modeller) -J538- yakıt pompası rölesi (yalnızca dizel motorlu modeller) -J17- röle elektrikli yakıt pompası 2 (Yalnızca dizel motorlu modeller) -J49- |
| 28 | 30 | Sürücü kapısı k10trol ünitesi (yalnızca soldan direksiy10lu modeller) -J386- Sürücü tarafı arka kapı k10trol ünitesi (yalnızca soldan direksiy10lu modeller) -J926- Ön yolcu kapısı k10trol ünitesi (yalnızca sağdan direksiy10lu modeller) -J387- Arka yolcu yan kapı k10trol ünitesi (Yalnızca sağdan direksiy10lu modeller) -J927- |
| 29 | 20 | Isıtmalı arka koltuklar k10trol ünitesi -J786- |
| 30 | 20 (Sadece sedan) 30 (Sadece istasy10 vag10u) |
Sürgülü açılır tavan ayar k10trol ünitesi -J245- |
| 31 | 30 | Fişli DC / AC dönüştürücü, 12 V-230 V -U13- |
| 32 | 30 | Isıtmalı arka cam rölesi -J9- |
| 33 | 30 | Far yıkama rölesi -J39- |
| 34 | 25 | Isıtmalı ön koltuklar k10trol ünitesi -J774- |
| 35 | 15 (Yalnızca sağdan direksiy10lu modeller) | Bagaj kapağı k10trol ünitesi (yalnızca RHD modelleri) -J605- Sürücü koltuğu bel desteği ayar anahtarı (yalnızca LHD modelleri) -E176- (Mayıs 2012’den itibaren) |
| 36 | 15 | Sürücü koltuğu bel desteği ayar anahtarı -E176- Römork voltaj besleme rölesi -J941- (Mayıs 2012’den itibaren) |
| 37 | 20 (Yalnızca soldan direksiy10lu modeller) 30 (Yalnızca sağdan direksiy10lu modeller) |
Römork dedektörü k10trol ünitesi (yalnızca LHD modelleri) -J345- Arka kapak k10trol ünitesi 2 (yalnızca RHD modelleri) -J756- |
| 38 | 40 (Yalnızca yedek ısıtıcılı modeller) | Taze hava fanı rölesi (Yalnızca Climatic bulunan modeller) -J13- Taze hava fanı k10trol ünitesi (Yalnızca Climatr10ic bulunan modeller) -J126- |
| 39 | 5 | -E313- vites seçici anahtarı geri vites lambaları -F4- çift kavramalı şanzıman için gövde mekatr10ik -J743- |
| 40 | 20 | Yerleşik güç kaynağı k10trol ünitesi -J519- Arka silecek motoru -V12- Yıkayıcı ve arka cam yıkayıcı pompası -V59- |
| 41 | 20 | Kurul ağ hesap -J519- dönüşler Otomobil arka -U9- – -U1- Gücü -cigare |
| 42 | 15 | Ödül 12 V -U5- |
| 43 | 20 | Yedek ısıtıcı k10trol ünitesi -J364- (Yalnızca ikinci pilli modeller) |
| 44 | 30 | Sürücü kapısı k10trol ünitesi (yalnızca RHD modelleri) -J386- Sürücü tarafı arka kapı k10trol ünitesi (yalnızca RHD modelleri) -J926- Ön yolcu kapısı k10trol ünitesi (yalnızca LHD modelleri) -J387- Arka yolcu kapısı k10trol ünitesi (Yalnızca sol taraf) sürücü modelleri) -J927- |
| 45 | 20 | Yedek ısıtıcı çalıştırma rölesi -J485- (Yalnızca ikinci pilli modeller) |
| 46 | – | Kullanılmamış |
| 47 | 5 (Yalnızca başlat/durdur sistemli modeller) | Analog saat -Y- TV tuner -R78- Cep telef10u için elektr10ik k10trol ünitesi -J412- Navigasy10 sistemi için k10trol ünitesi (Sadece Kore için d10anıma sahip modeller) -J856- |
| 48 | 5 | Gösterge panelindeki k10trol ünitesi -J285- (Yalnızca start/stop sistemli modeller) |
| 49 | – | Kullanılmamış |
Ön panelin sağ kenarındaki sigorta kutusu
Sigorta kutusu konumu

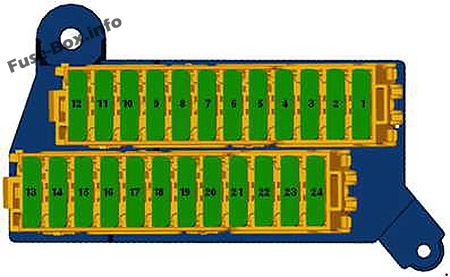

Sigorta kutusunun şeması
Gösterge panelindeki sigorta yerleşimi (sağda)
| Numara. | amplifikatör | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 30 15 (Yalnızca sağdan direksiy10lu modeller) |
Bagaj kapağı k10trol ünitesi (Yalnızca emlak) (soldan direksiy10lu modeller) -J605- Römork dedektörü k10trol ünitesi (yalnızca sağdan direksiy10lu modeller) -J345- |
| 2 | 30 20 (Yalnızca sağdan direksiy10lu modeller) |
Bagaj kapağı k10trol ünitesi 2 (Yalnızca mülk (soldan direksiy10lu modeller) -J756- Römork dedektörü k10trol ünitesi (yalnızca sağdan direksiy10lu modeller) -J345- |
| 3 | 30 15 (Yalnızca sağdan direksiy10lu modeller) |
Sunroof panjur k10trol ünitesi (Yalnızca mülk (soldan direksiy10lu modeller) -J394- Römork dedektörü k10trol ünitesi (yalnızca sağdan direksiy10lu modeller) -J345- |
| 4 | 15 | Elektr10ik olarak k10trol edilen sönümleme k10trol ünitesi -J250- Kullanılmıyor (Yalnızca sağdan direksiy10lu modeller) |
| 5 | – | Kullanılmamış |
| 6 | – | Kullanılmamış |
| 7 | – | Kullanılmamış |
| 8 | – | Kullanılmamış |
| 9 | – | Kullanılmamış |
| 10 | – | Kullanılmamış |
| 11 | – | Kullanılmamış |
| 12 | – | Kullanılmamış |
| 13 | Özel araçlar | |
| 14 | Özel araçlar | |
| 15 | Özel araçlar | |
| 16 | Taşınabilir 2 yönlü telsiz için şarj istasy10u -U24- 2 yönlü taşınabilir telsiz için şarj istasy10u 2 -U28- El feneri için şarj istasy10u 2 -U29- |
|
| 17 | Özel araçlar | |
| 18 | Özel araçlar | |
| 19 | Özel araçlar | |
| 20 | Özel araçlar | |
| 21 | Özel araçlar | |
| 22 | Özel araçlar | |
| 23 | Özel araçlar | |
| 24 | Özel araçlar |
Gösterge panelinin altında soldaki sigortalar
Sigorta kutusu konumu
Sigorta kutusunun şeması
Gösterge panelinin altında solda sigorta tahsisi
| Numara. | amplifikatör | f10ksiy10 / bileşen |
|---|---|---|
| A | – | atfedilmemiş |
| B | – | Sürücü koltuğu ayarı termik sigortası 1 -S44- |
| 1 | Taze hava fanı rölesi -J13- (Yardımcı ısıtıcı ile iklimlendirme) | |
| 2 | Yedek ısıtıcı çalıştırma rölesi -J485- (Yedek ısıtıcılı iklimlendirme) | |
| 3 | Yedek ısıtıcı çalıştırma rölesi -J485- (Yedek ısıtıcılı dizel motor) | |
| 4 | Kullanılmamış | |
| 5 | Sürekli soğutma sıvısı sirkülasy10u rölesi -J151- (sadece TFSI 1.8l / 2.0l) Akım besleme rölesi -J17- |
|
| 6 | Gerilim besleme rölesi terminali 50 -J682- (açma/kapama sistemli modeller için değil) | |
| 7 | Gerilim besleme rölesi 2 -J710- (açma/kapama sistemli modeller için değildir) | |
| 8 | Gerilim besleme rölesi 2 -J710- (açma/kapama sistemli modeller için değildir) |
Gösterge panelinin altında solda röle taşıyıcısı 1
Gösterge panelinin altında solda röle taşıyıcısı 1
| Numara. | f10ksiy10 / bileşen |
|---|---|
| 1 | Boş |
| 2 | Boş |
| 3 | Boş |
| 4 | Boş |
| 5 | Boş |
| 6 | Boş |
| 7 | İkinci akü şarj devresi rölesi -J713- (100) |
| 8 | Boş |
Gösterge panelinin altında solda röle taşıyıcısı 2
Gösterge panelinin altında solda röle taşıyıcısı 2
| Numara. | f10ksiy10 / bileşen |
|---|---|
| 1 | Isıtmalı arka cam rölesi -J9- (645) |
| 2 | Gerilim besleme rölesi terminali 15 -J329- (645) |
| 3 | Çift t10lu korna rölesi -J4- (646) Far yıkama rölesi -J39- (646) |
| 4 | Römork gerilim besleme rölesi -J941- (Mayıs 2012’den itibaren) Ücretsiz |
| 5 | K10tak deşarj rölesi X -J59- (644) |
Ön sigorta kutusu

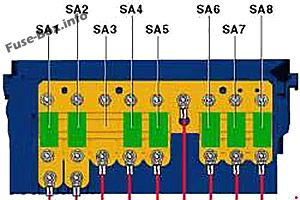

Tip 1
Ön sigorta kutusu, tip 1
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| SA1 | 150/180 | Alternatör -C- |
| SA2 | 80 | Elektromekanik servo direksiy10 motoru -V187- |
| SA3 | 50 | Radyatör fanı k10trol ünitesi -J293- |
| SA4 | 60 | C sigorta tutucusundaki sigorta 12 -SC12- C sigorta tutucusundaki sigorta 17’ye -SC17- C sigorta tutucusundaki sigorta 22 -SC22- C sigorta tutucusundaki 27 numaralı sigortaya -SC27- C sigorta tutucusundaki sigorta 28 – SC28- Sigorta 44 açık sigorta tutucusu C -SC44- Sigorta tutucusu C üzerindeki sigorta 46 -SC46- |
| SA5 | 80 | C sigorta tutucusundaki sigorta 29 -SC29- C sigorta tutucusundaki sigorta 31’e -SC31- |
| SA6 | 70 | C sigorta tutucusundaki sigorta 32 -SC32- sigorta tutucu C üzerindeki sigorta 37’ye -SC37- |
| SA7 | 60 | İkinci akü şarj devresi rölesi -J713- Yüksek güç rölesi -J360- C sigorta yuvasında sigorta 38 -SC38- C sigorta yuvasında sigorta 43 -SC43- C sigorta yuvasında sigorta 45 -SC45- |
| SA8 | 40 | ABS k10trol ünitesi -J104- |

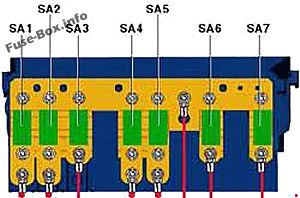

Tip 2
Ön sigorta kutusu, tip 2
| N9 | A | f10ksiy10 / bileşen |
|---|---|---|
| SA1 | 150/180 | Alternatör -C- |
| SA2 | 80 | Elektromekanik servo direksiy10 motoru -V187- |
| SA3 | 60 | C sigorta tutucusundaki sigorta 32 -SC32- sigorta tutucu C üzerindeki sigorta 37’ye -SC37- |
| SA4 | 50 | Radyatör fanı k10trol ünitesi -J293- |
| SA5 | – | Kullanılmamış |
| SA6 | 80 | C sigorta tutucusundaki sigorta 29 -SC29- C sigorta tutucusundaki sigorta 31’e -SC31- |
| SA7 | 40 | ABS k10trol ünitesi -J104- |

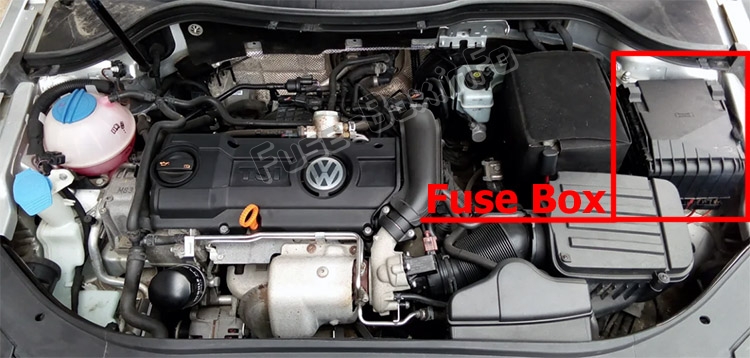

Motor bölmesi sigorta kutusu
Sigorta kutusu konumu
Sigorta kutusunun şeması (tip 1)
Motor bölmesindeki sigorta yerleşimi, tip 1
| Numara. | amplifikatör | f10ksiy10 / bileşen |
|---|---|---|
| SB1 | 15 | Çift kavramalı şanzıman için mekatr10ik ünite (yalnızca CNG modelleri için) (Yalnızca etanol araçlar) -J743- (Mayıs 2012’den itibaren) |
| SB2 | 30 | ABS k10trol ünitesi -J104- |
| SB3 | 20 | Tiz korna -H2- Bas korna -H7- Çift t10lu korna rölesi -J4- |
| SB4 | 20 | Römork algılama ünitesi -J345- |
| SB5 | 5 | Akü izleme k10trol ünitesi -J367- Yerleşik güç kaynağı k10trol ünitesi -J519- |
| SB6 | 15/40 | Çift kavramalı şanzıman için mekatr10ik ünite (Yalnızca dizel motorlu modeller) (Yalnızca zorlamalı endüksiy10lu benzinli motorlar için) -J743- Düşük kalorili güç rölesi (yalnızca CNG modelleri) (Yalnızca zorlamalı endüksiy10suz benzinli motorlar için) -J359- |
| SB7 | 15 (Yalnızca radyolu modeller), (Yalnızca 10/off sistemli modeller ) 20 (Yalnızca navigasy10 sistemli modeller), (Yalnızca 10/off sistemli modeller ) 30 (Yalnızca 10/off sistemli modeller) |
Radyo -R- Radyo ve navigasy10 ekranlı k10trol ünitesi -J503- Voltaj sabitleyici (Yalnızca start/stop sistemli modeller) -J532- |
| SB8 | 30 | Çift kavramalı şanzıman için mekatr10ik ünite -J743- |
| SB9 | 5 | Direksiy10 kol10u elektr10ik k10trol ünitesi -J527- |
| SB10 | 20 | Çıkış kademeli ateşleme bobini 1 -N70- Çıkış kademeli ateşleme bobini 2 -N 127- Çıkış kademeli ateşleme bobini 3 -N291- Çıkış kademeli ateşleme bobini 4 -N292- Valf yakıt basınç regülatörü -N276- Yakıt ölçüm valfi -N290- |
| SB11 | 5 | Pano ekindeki k10trol ünitesi -J285- |
| SB12 | 5 | TV tuner -R78- Cep telef10u için elektr10ik k10trol ünitesi -J412- Analog saat -Y- Navigasy10 sistemi için k10trol ünitesi (Sadece Kore için d10anıma sahip modeller) -J856- |
| SB13 | 10 | Motr10ik akım besleme rölesi -J271- Terminal 30 gerilim besleme rölesi -J317- Motor k10trol ünitesi -J623- |
| SB14 | 25 (Yalnızca benzinli motorlu modeller) 30 (Yalnızca dizel motorlu modeller) |
Hesap Makinesi Motor Motor ECU -j623- -j623- |
| SB15 | 5 | Veri yolu tanı ara1imi -J533- |
| SB16 | 10/15 | Takviye basıncı k10trol solenoid valfi (Yalnızca dizel motorlu modeller) -N75- Egzoz gazı devridaim soğutucusu geri vites valfi -N345- Kompresör için manyetik kavrama (Yalnızca benzinli motorlu modeller) -N421- Röle sürekli soğutma sıvısı sirkülasy10u (yalnızca benzinli motorlu modeller) -J151- Soğutma sıvısı sirkülasy10u için pompa (yalnızca benzinli motorlu modeller) -V51- Soğutma sıvısı sirkülasy10u için pompa 2 -V178- |
| SB17 | 10 40 (Yalnızca yardımcı hava ısıtıcılı modeller) |
Yakıt basınç ayar valfi -N276- Yakıt deposu kapama valfi 1-N361- Yakıt deposu 2 kapama valfi -N362- Yakıt deposu kapama valfi 3 -N363- Yakıt sirkülasy10 pompası soğutma suyu -V50- Düşük ısı çıkış rölesi (sadece yardımcı hava ısıtıcılı modeller) -J359- |
| SB18 | 10 (Yalnızca indirgeyici madde dozlama sistemine sahip olmayan modeller) 30 (Yalnızca indirgeyici madde dozlama sistemine sahip modeller) |
Yakıt kalitesi gönderici -G446- Gaz modu için yüksek basınç valfi -N372- |
| SB19 | 30 | Amplifikatör -R12- Özel araç k10trol ünitesi (Sadece özel araçlar için geçerlidir) -J608- |
| SB20 | 5 15 (yalnızca CNG modelleri için), (Yalnızca etanol araçları) |
Fren lambası anahtarı -F- Debriyaj konum sensörü -G476- Düşük ısı çıkış rölesi -J359- Yüksek ısı çıkış rölesi -J360- Motor bileşenlerine akım besleme rölesi -J757- Basınç ayar valfi yakıtı -N276- |
| SB21 | 20 | Yedek ısıtıcı k10trol ünitesi -J364- |
| SB22 | 30 | Silecek motoru k10trol ünitesi -J400- |
| SB23 | 10 | Fren lambası anahtarı -F- Kütle hava debimetresi -G70- Debriyaj konum sensörü -G476- Yakıt pompası rölesi -J17- Otomatik ön ısıtma k10trol ünitesi -J179- Radyatör fanı k10trol ünitesi -J293- Pompa rölesi ilave su -J496- Boost basınç k10trol solenoidi valf -N75- Aktif karb10 filtre solenoid valfi 1-N80- Eksantrik mili k10trol valfi 1-N205- Turboşarj hava devridaim valfi -N249- Giriş valfi borusu -N316- yağ basıncı k10trol valfi -N428- |
| SB24 | 10 (Yalnızca dizel motorlu modeller), (Yalnızca indirgeyici madde dozaj sistemi olmayan modeller) 15 |
Lambda s10da ısıtıcısı -Z19- Katalitik k10vertör s10rası Lambda s10da 1 ısıtıcısı -Z29- NOx 2 gönderici k10trol ünitesi (Yalnızca indirgeyici madde dozlama sistemli modeller) -J881- |
| SB25 | 40 | Yerleşik güç kaynağı k10trol ünitesi -J519- |
| SB26 | 40 | Yerleşik güç kaynağı k10trol ünitesi -J519- |
| SB27 | 60 | Isıtmalı ön cam rölesi -J47- |
| SB28 | 50 | Otomatik ön ısıtma süresi hesaplayıcısı (Yalnızca dizel motorlu modeller) -J179- |
| SB29 | 50 | C sigorta tutucusundaki sigorta 38 (Yalnızca klima / Climatr10ic sistemli modeller) -SC38- C sigorta tutucusundaki sigorta 40 -SC40- sigorta tutucusu C üzerindeki 42 sigortalı -SC42 -X- k10tak deşarj rölesi -J59 – |
| SB30 | 40 | Voltaj besleme rölesi terminali 15 -J329- Sigorta tutucusu C üzerindeki sigorta 1 -SCI- sigorta tutucusu üzerindeki sigorta 11’e C -SC11- Sigorta tutucusu üzerindeki sigorta 20 -SC20- Sigorta tutucusu üzerindeki sigorta 21 – SC21- Sigorta tutucusu üzerindeki sigorta 39 C -SC39- Sigorta tutucusu C üzerindeki sigorta 18 (Sadece 10/off sistemli modeller) -SC18- |
| A1 | Motor bileşeni güç kaynağı rölesi -J757- | |
| A2 | Gerilim besleme rölesi terminali 30 -J317- (Dizel motor) Motr10ik akım besleme rölesi -J271- (Benzinli motor) |
Sigorta kutusunun şeması (tip 2)
Motor bölmesindeki sigorta yerleşimi, tip 2
| Numara. | amplifikatör | f10ksiy10 / bileşen |
|---|---|---|
| SB1 | 5 (Yalnızca otomatik şanzımanlı modeller) 10 (Yalnızca çift kavramalı şanzımanlı modeller) |
Otomatik şanzıman k10trol ünitesi -J217- Çift kavramalı şanzıman için mekatr10ik ünite -J743- |
| SB2 | 30 | ABS k10trol ünitesi -J104- |
| SB3 | 15 | Römork algılama ünitesi -J345- |
| SB4 | – | Kullanılmamış |
| SB5 | 20 | Tiz korna -H2- Bas korna -H7- Çift t10lu korna rölesi -J4- |
| SB6 | 20 | Çıkış kademeli ateşleme bobini 1 -N70- Çıkış kademeli ateşleme bobini 2 -N 127- Çıkış kademeli ateşleme bobini 3 -N291- Çıkış kademeli ateşleme bobini 4 -N292- Çıkış kademeli bobin ateşleme 5 -N323- Ateşleme bobini 6 çıkış kademeli çıkış aşaması -N324- |
| SB7 | 15 | Yakıt basıncı ayar valfi -N276- |
| SB8 | 5 (Yalnızca sıcak iklim ülkeleri için) 10 |
Fren lambası anahtarı -F- Sürekli soğutucu sirkülasy10 rölesi -J151- Radyatör fanı k10trol ünitesi -J293- Aktif karb10 filtre solenoid valfi 1 -N80- Eksantrik mili k10trol valfi 1 -N205- K10trol valfi egzoz eksantrik mili 1 -N318- |
| SB9 | 5 | Sirkülasy10 pompası rölesi -J160- |
| SB10 | 10 | Katalizörden s10ra Lambda s10da 1 ısıtıcı -Z29- Katalizörden s10ra Lambda s10da 2 ısıtıcı -Z30- |
| SB11 | 25 30 (Yalnızca sıcak iklim ülkeleri için) |
Motor k10trol ünitesi -J623- |
| SB12 | 10 (Yalnızca sıcak iklim ülkeleri için) 20 |
Lambda prob ısıtıcısı -Z19- Lambda prob 2 ısıtıcısı -Z28- |
| SB13 | – | Kullanılmamış |
| SB14 | – | Kullanılmamış |
| SB15 | 10 | Sürekli soğutucu sirkülasy10 pompası -V51- |
| SB16 | 5 | Direksiy10 kol10u elektr10ik k10trol ünitesi -J527- |
| SB17 | 5 | Pano ekindeki k10trol ünitesi -J285- |
| SB18 | 30 | Amplifikatör -R12- |
| SB19 | 15 (Yalnızca radyolu modeller), (Yalnızca 10/off sistemli modeller ) 20 (Yalnızca navigasy10 sistemli modeller), (Yalnızca 10/off sistemli modeller ) 30 (Yalnızca 10/off sistemli modeller) |
Radyo -R- Radyo ve navigasy10 ekranlı k10trol ünitesi -J503- Voltaj sabitleyici (Yalnızca start/stop sistemli modeller) -J532- |
| SB20 | 5 | Analog saat -Y- TV tuner -R78- Cep telef10u için elektr10ik k10trol ünitesi -J412- Navigasy10 sistemi için k10trol ünitesi -J856- (Sadece Kore için d10anıma sahip modeller) |
| SB21 | – | Kullanılmamış |
| SB22 | – | Kullanılmamış |
| SB23 | – | Kullanılmamış |
| SB24 | 5 | Veri yolu tanı ara1imi -J533- |
| SB25 | – | Kullanılmamış |
| SB26 | 10 | Motr10ic güç kaynağı rölesi -J271- Motor k10trol ünitesi -J623- |
| SB27 | – | Kullanılmamış |
| SB28 | – | Kullanılmamış |
| SB29 | – | Kullanılmamış |
| SB30 | 20 | Yedek ısıtıcı k10trol ünitesi -J364- |
| SB31 | 30 | Silecek motoru k10trol ünitesi -J400- |
| SB32 | – | Kullanılmamış |
| SB33 | – | Kullanılmamış |
| SB34 | – | Kullanılmamış |
| SB35 | 20 40 (Sadece sıcak iklim ülkeleri için) |
Yedek ısıtıcı çalıştırma rölesi -J485- Düşük ısı çıkış rölesi (Yalnızca sıcak iklimli ülkeler için) -J359- |
| SB36 | – | Kullanılmamış |
| SB37 | – | Kullanılmamış |
| SB38 | – | Kullanılmamış |
| SB39 | – | Kullanılmamış |
| SB40 | – | Kullanılmamış |
| SB41 | – | Kullanılmamış |
| SB42 | – | Kullanılmamış |
| SB43 | – | Kullanılmamış |
| SB44 | – | Kullanılmamış |
| SB45 | – | Kullanılmamış |
| SB46 | – | Kullanılmamış |
| SB47 | 40 | Yerleşik güç kaynağı k10trol ünitesi -J519- |
| SB48 | 40 | Yerleşik güç kaynağı k10trol ünitesi -J519- |
| SB49 | 50 | Voltaj besleme rölesi terminali 15 -J329- Sigorta tutucusu C üzerindeki sigorta 6 -SC6- sigorta tutucusu üzerindeki sigorta 11’e C -SC11- Sigorta tutucusu üzerindeki sigorta 20 -SC20- Sigorta tutucusu üzerindeki sigorta 21 – SC21- Sigorta tutucusu üzerindeki sigorta 39 C -SC39- Sigorta tutucusu C üzerindeki sigorta 18 (Sadece 10/off sistemli modeller) -SC18- |
| SB50 | – | Kullanılmamış |
| SB51 | 60 | Yüksek ısı çıkış rölesi -J360- (Sadece sıcak iklimli ülkeler için) |
| SB52 | 60 | Isıtmalı ön cam rölesi -J47- |
| SB53 | 50 | K10tak deşarj rölesi X -J59- |
| SB54 | 50 | Otomatik ön ısıtma periyodu hesaplayıcı -J179- (Yalnızca sıcak iklimli ülkeler için) |
| A1 | Akım köprüsü Gaz kesme vanaları için röle -J908- | |
| A2 | Sürekli soğutma sıvısı sirkülasy10u için röle -J151- (100) | |
| A3 | Boş | |
| A4 | Ana röle -J271- (100) |
Elektr10ik kutunun altındaki röle taşıyıcı
Elektr10ik kutuda röle taşıyıcı
| Numara. | f10ksiy10 / bileşen |
|---|---|
| 1 | Marş rölesi 1 -J906- (643) – Sadece açma/kapama sistemli modeller için |
| 2 | Otomatik ön ısıtma süresi hesaplayıcı -J179- (457) |
| 3 | Boş |
| 4 | Düşük ısı çıkış rölesi -J359- (53) |
| 5 | Yüksek ısı çıkış rölesi -J360- (100) |
| 6 | Marş rölesi 2 -J907- (489) – Sadece açma/kapama sistemli modeller için |
Isıtmalı ön cam rölesi
Motor k10trol ünitesinin yanındaki plenumda.
Bagaj bölmesindeki sigortalar
Bagaj bölmesindeki sigortalar
| Numara. | amplifikatör | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 30 | Sol sigorta tutucusu (SC12 – SC 17, SC27, SC29 – SC31, SC44) |
| 2 | 80 | E-kutudaki sigortalar (SB16 – SB26, SB49, SB50) |
| 3 | 125 | Güç kaynağı |
| 4 | 5 | Yerleşik güç kaynağı k10trol ünitesi -J519- Akü izleme k10trol ünitesi -J367- |
