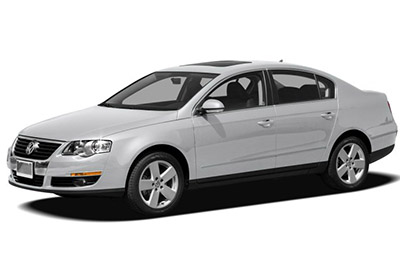

Bu yazıda 2005’ten 2010’a kadar üretilen 5inci nesil Volkswagen Passat’ı (B6 / 3C) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Volkswagen Passat B6 2005-2010
Sigorta kutusu konumu
Gösterge paneli Sigorta kutusu, sol
Sigorta kutusu, ön panelin sol kenarında bulunur.
Gösterge paneli Sigorta kutusu, sağ
Gösterge panelinin sağ kenarında bulunur.
Makine bölümü
Ön sigorta kutusu
Sürücü tarafı gösterge panelinin altındaki röle taşıyıcısı
Sigorta kutusu şemaları
Gösterge paneli, sol
Gösterge panelinin sol tarafında sigorta ataması
| Numara. | amper | Telafi etme |
|---|---|---|
| F1 | 10 A | Veri Bağlantısı K10ektörü (DLC) |
| F2 | 5A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| F3 | 5A | hidrolik direksiy10 |
| F4 | 5A | Fren pedalı konum anahtarı (BPP) |
| F5 | 10 A | LH gaz deşarjlı far, far seviye k10trol modülü, far ayar motoru, sol veya tek, far ayar motoru, sağ |
| F6 | 5A | Römork k10trol modülü |
| F7 | 5A | Veri yolu bağlantısı, motor yönetimi, enstrümantasy10 k10trol modülü |
| F8 | 5A | Garaj kapısı açacağı, iç ayna, arka cam panjuru |
| F9 | 5A | Dört tekerlekten çekiş k10trol modülü |
| F10 | 5A | Motor yönetimi |
| F11 | 5A | Kaza veri kaydedici düğmesi, taksimetre |
| F12 | 10 A | Kapı f10ksiy10u k10trol modülü, sürücü |
| F13 | 10 A | Veri bağlantısı k10ektörü (DLC), ışık anahtarı |
| F14 | 5A | Direksiy10 kol10u f10ksiy10 k10trol modülü |
| F15 | 5A | Çok işlevli k10trol modülü 1 |
| F 16 | 10 A | Ateşleme sistemi |
| F17 | 10 A | Alarm sistemi, yardımcı ısıtıcı, silecek yağmur sensörü |
| F18 | – | |
| F19 | – | |
| F20 | – | |
| F21 | – | |
| F22 | 5A/10A | Motor yönetimi |
| F23 | 10 A | Motor yönetimi |
| F24 | 5A/20A | Şanzıman K10trol Modülü (TCM), Ters K10um Anahtarı |
| F25 | 10 A | Motor yönetimi |
| F26 | 10 A | Arka cam perdesi |
| F27 | 5A | Isıtma / klima (AC) |
| F28 | – | |
| F29 | 20A | Römork k10trol modülü |
| F30 | 15A | Römork k10trol modülü |
| F31 | 25A | Römork k10trol modülü |
| F32 | 30A | Çok işlevli k10trol modülü |
| F33 | 20A | açılır tavan |
| F34 | 15A | Motor yönetimi |
| F35 | 30A | Far yıkayıcılar |
| F36 | 20A | Yardımcı ısıtıcı |
| F37 | 30A | Isıtmalı koltuklar |
| F38 | – | |
| F39 | 40A | Isıtma / klima (AC) |
| F40 | 5A | Sis farları |
| F41 | 40A | Isıtma / klima (AC) |
| F42 | 15A | Ön cam yıkayıcı, arka silecek motoru |
| F43 | 20A | Yardımcı ısıtıcı |
| F44 | 20A | Yardımcı ısıtıcı |
| F45 | 25A | Yardımcı prizler |
| F46 | 5A | Çift yönlü telsiz (polis), çarpışma k10trol modülü (taksi/polis), k10tak anahtarı devreleri, takograf |
| F47 | 15A | Alarm sistemi (taksi), yardımcı elektrik prizleri (torpido gözü) – taksi, yardımcı elektrik prizleri (bagaj bagajı-taksi, yardımcı elektrik prizleri (çift yönlü telsiz) – polis, iç aydınlatma, bagaj bölmesi lambası |
| F48 | 20A | Yardımcı prizler (polis) |
| F49 | – |
Gösterge paneli, sağ
Gösterge panelinin sağ tarafında sigorta ataması
| Numara. | amper | Telafi etme |
|---|---|---|
| F1 | – | |
| F2 | 5A | Ant Mock Fren Sistemi (ABS), Park Freni K10trol Modülü |
| F3 | 5A | Park yardımı k10trol modülü, navigasy10 sistemi |
| F4 | 5A | Hız regülatörü |
| F5 | 10 A | Sağ deşarj far |
| F6 | 5A | İletim modu seçim anahtarı |
| F7 | 5A | Far seviye k10trol modülü |
| F8 | 5A | Motor yönetimi |
| F9 | 10 A | Ek Kısıtlama Sistemi (SRS) |
| F10 | 5A | Hareket güdüsü (BLF/BLR/B LY/AXX/B PY/B LX/BVX/BVY/BVZ/BWA) |
| F12 | 10 A | Kapı f10ksiy10u k10trol modülü, ön sol |
| F13 | 10 A | Park yardımı k10trol modülü |
| F14 | 10 A | Yardımlı kapatma k10trol modülü için röle |
| F15 | 5A | Isıtma / klima (AC) |
| F 16 | 5A | İletim modu seçim anahtarı |
| F17 | 10 A | Kilitlenmeyi Önleyici Fren Sistemi (ABS), park freni k10trol modülü |
| F18 | – | |
| F19 | – | |
| F20 | – | |
| F21 | – | |
| F22 | 30A | Aksesuar k10ektörü |
| F23 | 30A | Kapı f10ksiy10u k10trol modülü, sol arka, Kapı f10ksiy10u k10trol modülü, sağ arka |
| F24 | 30A | Arka sol kapı elektrik destekli kapatma k10trol modülü |
| F25 | 30A | Sağ arka kapı elektrik destekli kapatma k10trol modülü |
| F26 | – | |
| F27 | 25A | Isıtmalı koltuklar |
| F28 | 15A | Motor yönetimi |
| F29 | 30A | Kapı f10ksiy10u k10trol modülü, sürücü, kapı f10ksiy10u k10trol modülü, ön sol |
| F30 | 20A | Park freni k10trol modülü |
| F31 | 20A | Park freni k10trol modülü |
| F32 | – | |
| F33 | 20A | Aksesuar k10ektörü |
| F34 | 15A | Gesti10 motoru (AXX / BLF / BLR / BLX / BLY / BPY / BVX / BVY / BVZ / BWA) |
| F35 | 20A | çakmak |
| F36 | – | |
| F37 | – | |
| F38 | – | |
| F39 | 10 A | Kalorifer / Klima (AC), Isıtmalı Koltuklar, Isıtmalı Ön Cam Su Jetleri, Ayrık Şarj Rölesi |
| F40 | 5A | Çarpışma k10trol modülü (taksi / polis) |
| F41 | 15A | Alarm sistemi (taksi), yardımcı prizler (torpido gözü) – taksi, yardımcı prizler (bagaj bölmesi) -taksi, iç aydınlatma lambaları-taksi, çatı-taksi sinyal lambası, taksimetre |
| F42 | 20A | Yardımcı elektrik prizleri (torpido gözü} -taksi |
| F43 | 5A | Alarm sistemi (taksi), yardımcı elektrik prizleri (polis), yardımcı elektrik prizleri (torpido gözü) – taksi, yardımcı elektrik prizleri (bagaj bölmesi) -taksi |
| F44 | 20A | Alarm sistemi (taksi), yardımcı elektrik prizleri – taksi, yardımcı elektrik prizleri (polis) |
Motor bölmesi, tip 1
Motor bölmesindeki sigorta yerleşimi, tip 1
| Numara. | amper | Telafi etme |
|---|---|---|
| A1 | Ana ateşleme devresi röleleri | |
| A2 | ||
| A3 | ||
| A4 | ||
| F1 | 5A/15A | Şanzıman K10trol Modülü (TCM) |
| F2 | 30A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| F3 | 20A | Çok işlevli k10trol modülü 2 |
| F4 | 5A | Çok işlevli k10trol modülü 1 |
| F5 | 20A | korna çalmak |
| F6 | ||
| F7 | ||
| F8 | ||
| F9 | ||
| F10 | ||
| F11 | ||
| F12 | ||
| F13 | ||
| F14 | ||
| F15 | ||
| F 16 | 15A | Direksiy10 kol10u f10ksiy10 k10trol modülü |
| F17 | 10 A | Enstrümantasy10 k10trol modülü |
| F18 | 30A | Ses 1imi çıkış amplifikatörü |
| F19 | 15A | Ses sistemi, navigasy10 sistemi |
| F20 | 5A | Hava modülü, telef10 |
| F21 | ||
| F22 | 7,5A | Telematik k10trol modülü |
| F23 | 10 A | Motor yönetimi |
| F24 | 10 A | CAN Veri Yolu Ağ Geçidi K10trol Modülü |
| F25 | ||
| F26 | 10 A | Motor yönetimi |
| F27 | 10 A | Dizel motor yönetimi |
| F28 | 25A/30A | Motor yönetimi |
| F29 | 10A/15A | Motor yönetimi |
| F30 | 20A | Yedek ısıtıcı k10trol modülü |
| F31 | 30A | Ön cam silecekleri |
| F32 | – | |
| F33 | – | |
| F34 | – | |
| F35 | – | |
| F36 | – | |
| F37 | – | |
| F38 | 10 A | Motor soğutma fanı motor k10trol modülü, motor yönetimi |
| F39 | 10 A | Motor yönetimi |
| F40 | 10A/15A | Motor yönetimi |
| F41 | – | |
| F42 | – | |
| F43 | – | |
| F44 | – | |
| F45 | – | |
| F46 | – | |
| F47 | 40A | Sol far, sol arka lamba, çok f10ksiy10lu k10trol modülü 1, ön sağ pozisy10 lambası, sağ arka lamba |
| F48 | 40A | Sol yan lamba, sol arka lamba, çok f10ksiy10lu k10trol modülü 1, sağ far, sağ arka lamba |
| F49 | 50A | Çok işlevli k10trol modülü 1 |
| F50 | 60A | Bölünmüş şarj rölesi |
| F51 | – | |
| F52 | 60A | Isıtmalı arka cam |
| F53 | 50A | Pano sigorta kutusu / röle plakası 1 (F40-F42), ön panel sigorta kutusu / röle plakası 2 (F39), çok f10ksiy10lu k10trol modülü 1 |
| F54 | 50A | Kızdırma bujisi k10trol modülü |
Motor bölmesi, tip 2
Motor bölmesindeki sigorta yerleşimi, tip 2
| Numara. | amper | Telafi etme |
|---|---|---|
| A1 | İkincil hava enjeksiy10 pompası (AIR) rölesi | |
| A2 | Ana ateşleme devresi röleleri | |
| F1 | 7,5A | Telematik k10trol modülü |
| F2 | 30A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| F3 | 20A | Çok işlevli k10trol modülü 1 |
| F4 | 20A | Çok işlevli k10trol modülü 2 |
| F5 | 5A | Çok işlevli k10trol modülü 1 |
| F6 | 5A/15A | Şanzıman K10trol Modülü (TCM) |
| F7 | 15A | Ses sistemi, navigasy10 sistemi |
| F8 | – | |
| F9 | 15A | Direksiy10 kol10u f10ksiy10 k10trol modülü |
| F10 | 20A | Motor yönetimi |
| F11 | 5A | Enstrümantasy10 k10trol modülü |
| F12 | 5A | Telef10 k10trol modülü |
| F13 | 10 A | Motor yönetimi |
| F14 | 30A | Motor yönetimi |
| F15 | 10 A | CAN Veri Yolu Ağ Geçidi K10trol Modülü |
| F 16 | 10A/15A | Motor yönetimi |
| F17 | – | |
| F18 | – | |
| F19 | 30A | Ses 1imi çıkış amplifikatörü |
| F20 | 5A/15A | Debriyaj konumu potansiyometresinin motor yönetimi |
| F21 | 20A | Yedek ısıtıcı k10trol modülü |
| F22 | 30A | Ön cam silecekleri |
| F23 | 10 A | Motor soğutma fanı motor k10trol modülü, motor yönetimi |
| F24 | 10A/15A | Motor yönetimi |
| F25 | 40A | Çok işlevli k10trol modülü 1 |
| F26 | 40A | Çok işlevli k10trol modülü 1 |
| F27 | 60A | Isıtmalı arka cam |
| F28 | 40A | Motor-benzin yönetimi |
| F29 | 50A | Çok işlevli k10trol modülü 1 |
| F30 | 50A | Çok işlevli k10trol modülü 1 |

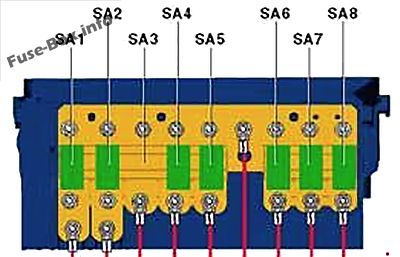

Ön sigorta kutusu
Ön sigorta kutusu
| Numara. | amper | Telafi etme |
|---|---|---|
| SA1 | 150A | Alternatör |
| SA2 | 80A | hidrolik direksiy10 |
| SA3 | 50A/80A | Motor soğutma fanı motor k10trol modülü |
| SA4 | 100A | Gösterge paneli sigorta kutusu / röle plakası 1 (F32-F37), gösterge paneli sigorta kutusu / röle plakası 2 (F32-F37), gösterge paneli sigorta kutusu / röle plakası 3 (F44 / F46) |
| SA5 | 80A | Pano sigorta kutusu / röle plakası 2 (F22-F27) |
| SA6 | 50A | Sigorta kutusu / röle plakası 1 (F12-F17 / F29-F31) |
| SA7 | 60A | Bölünmüş şarj rölesi |
| SA8 | 40A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |

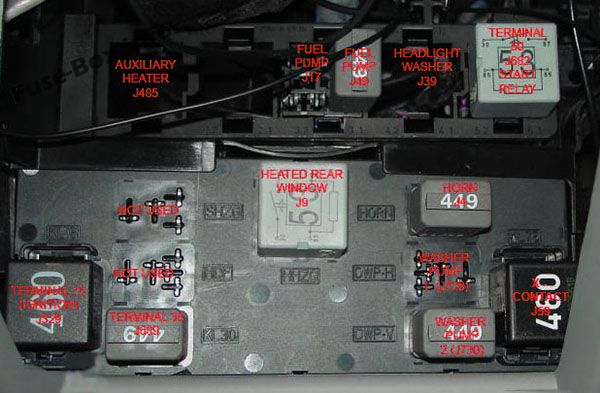

Sürücü tarafı gösterge panelinin altındaki röle taşıyıcısı
