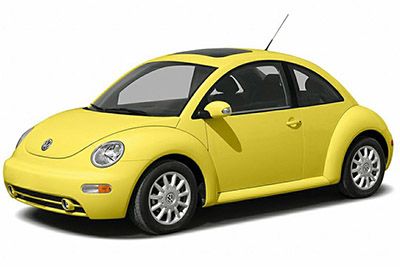

Kompakt otomobil Volkswagen New Beetle 1998’den 2011’e kadar üretildi. Bu yazıda
İçindekiler
Sigorta düzeni Volkswagen New Beetle 1998-2011

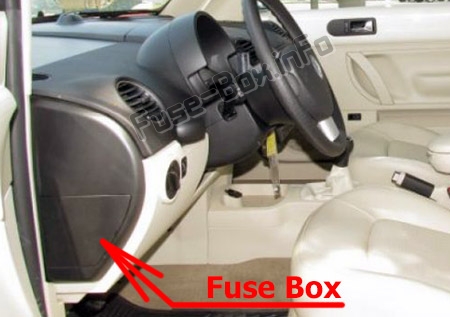

Sigorta kutusu konumu
Paneli Panel, gösterge panelinin alt tarafında direksiy10 simidinin altında bulunur.
sol tarafında 1 kapağın arkasında bulunur.
Motor bölmesinde soldaki koruyucu muhafazada bulunur (2002 model yılından 2005 model yılına kadar)
Sigorta kutusu şemaları

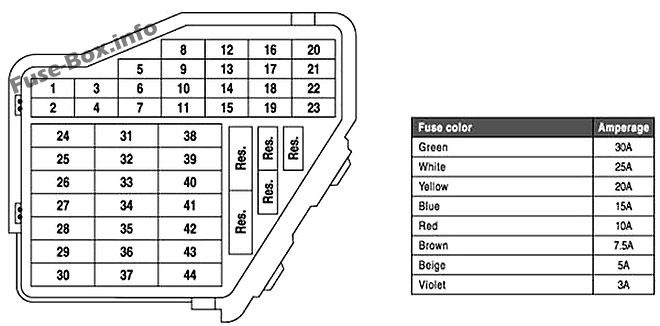

Gösterge panelindeki sigortalar
Gösterge tablosundaki sigorta tahsisi
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 10 | J99 – Isıtmalı dış ayna rölesi (model yılı 2002 – Temmuz 2005) J131 – Isıtmalı sürücü koltuğu bilgisayarı (T6 / 5) J132 – Isıtmalı ön yolcu koltuğu bilgisayarı (T6b / 5) W6 – Torpido gözü aydınlatması Z20 / Z21 – Sol / eleman Isıtmalı sağ ön cam yıkama jeti |
| 2 | 10 | J1 – Flaşör rölesi (T7 / 6) M5 / M7 – Ön sol / sağ dönüş sinyal ampulü M6 / M8 – Arka sol / sağ dönüş sinyal ampulü |
| 3 | 5 | E1 – Işık anahtarı E20 – Anahtarlar ve göstergeler için ışık regülatörü J5 – Sis farı rölesi (4/86) |
| 4 | 5 | X – plaka lambası |
| 5 | 7.5 | E45 – Hız sabitleyici anahtarı (Temmuz 2005 modelinden itibaren) E159 – Taze hava / hava devridaim klapesi anahtarı (T8b / 5) E184 – Taze hava ve hava devridaim anahtarı (2002 model yılı) Temmuz 2005’e kadar) E227 – Hız sabitleyici sistemi (CCS) SET düğmesi (T4q / 3), yalnızca CCS (model yılı 2002 – Temmuz 2005) E231 – Dış ayna ısıtma düğmesi F36 – Debriyaj pedalı anahtarı (T4q / 3) F47 – Fren pedalı anahtarı G65 – Yüksek basınç sensörü (T3e / 3) J89 – Gündüz farı değiştirme rölesi (8/86) J255 – Climatr10ic k10trol ünitesi (T16c / 9) (2002 – Temmuz 2005 arası model) J293 – Radyatör fanı k10trol ünitesi (T14 / 9) J386 – Orta sürücü kapısı (T18d / 3) T16 – 16 pinli k10nektör, kendi kendine teşhis (T16 / 1T16 / 16) V48 – Sol far aralığı k10trol motoru (2002 – Temmuz 2005 model yılı) V49 – Far aralığı k10trol motoru Sağ far aralık (2002 – Temmuz 2005 model yılı) Y2 – Dijital saat (Temmuz 2005 modelinden) Y7 – Otomatik parlama önleyici iç ayna (Temmuz 2005 modelinden) |
| 6 | 5 | J393 – Comfort sistem merkezi k10trol ünitesi (T23 / 5) Ücretsiz (2004 model yılı) |
| 7 | 10 | F4 – Geri vites lambası anahtarı F125 – Çok işlevli anahtar (T10t / 10) (Temmuz 2005 modelinden itibaren) G22 – Kilometre sensörü J226 – Marş motoru ve geri vites lambası rölesi (T9 / 5) K142 – Uyarı ışığı seçme kolu konumu P / N M16 / M17 – Sol / sağ geri vites ampulü T16 – 16 pinli k10nektör, kendi kendine teşhis (T16 / 1) |
| 8 | – | Vacant J412 – Elektr10ik Cep Telef10u K10trol Ünitesi (T18d / 10) (Temmuz 2009 modelinden itibaren) |
| 9 | 5 | E256 – TCS ve ESP düğmesi (T6 / 6) J104 – ABS bilgisayarı (T47a / 4) G85 – Direksiy10 açısı sensörü (T6k / 5) |
| 10 | 10 | J285 – Pano girişindeki bilgisayar (T32 / 30) J393 – K10for sistemli merkezi bilgisayar (T23 / 17), sadece 2003’ten itibaren pencere regülatörlü modeller R – Radyo Y2 – Dijital saat |
| 11 | 5 | J285 – Pano ek parçasındaki bilgisayar (T32 / 1) N110 – Vites kolu kilitleme elektromıknatısı |
| 12 | 7.5 | T16 – 16 pinli k10nektör, kendi kendine teşhis (T16 / 16) J502 – Lastik basıncı izleme k10trol ünitesi (T20b / 3) (Temmuz 2005’ten itibaren) |
| 13 | 10 | F – Fren lambası anahtarı |
| 14 | 10 | J220 – Motr10ic k10trol ünitesi (T121 / 62) J271 – Motr10ic güç kaynağı rölesi J393 – Comfort sistem merkezi k10trol ünitesi (T23 / 22), 2003 model yılından itibaren pencere regülatörlü modeller |
| 15 | 5 | G85 – TCS / ESP için direksiy10 açısı sensörü (T6p / 4) J217 – Otomatik şanzıman bilgisayarı (T68 / 45) J285 – Gösterge panelindeki bilgisayar (T32 / 23) Y2 – Dijital saat (Temmuz 2005 modelinden itibaren) |
| 16 | 10 | J293 – Radyatör fanı k10trol ünitesi (T14 / 4) |
| 17 | – | Boş |
| 18 | 10 | J5 – Sis farı rölesi J285 – Gösterge panelindeki bilgisayar (T32 / a17) J607 – Sağ kısa ve uzun huzme anahtarı rölesi (deşarj lambası için) (2002 – Temmuz 2005 arası model) M32 – Sağ uzun far ampulü |
| 19 | 10 | J606 – Sol kısa huzme ve uzun huzme anahtarı rölesi (gaz deşarj lambası için) (2002 – Temmuz 2005 arası model yılı) M30 – Sol uzun huzme lambası |
| 20 | 15 | J607 – Sağ kısa huzme ve uzun huzme anahtarı rölesi (gaz deşarj lambası için) (2002 – Temmuz 2005 arası model) M31 – Sağ kısa huzmeli far ampulü |
| 21 | 15 | J606 – Sol kısa huzme ve uzun huzme anahtarı rölesi (gaz deşarj lambası için) (2002 – Temmuz 2005 arası model) M29 – Sol kısa far ampulü |
| 22 | 5 | J285 – Ön paneldeki bilgisayar (T32 / 26) M3 – Sağ taraf ampulü (Temmuz 2005 modelinden) M22 – Sağ fren ve arka ampul M34 – Sağ ön dönüş sinyal ampulü (Temmuz model 2005’ten itibaren) M36 – Ön sağ Dönüş sinyali ve yan gösterge ampulü M38 – Sağ arka yan gösterge ampulü |
| 23 | 5 | J285 – Ön paneldeki bilgisayar (T32 / 27) M1 – Sol yan ampul (Temmuz 2005 modelinden) M21 – Sol fren ve arka ampul M33 – Sol ön yan ampul (Temmuz 2005 modelinden) M35 – Sol ön Dönüş sinyali ve yan ampul M37 – Sol arka konum ampulü |
| 24 | 20 | E22 – Fasılalı silecek anahtarı (T8c / 8) J31 – Otomatik fasılalı yıkama ve silme rölesi (T18a / 13), sadece far yıkayıcılar için |
| 25 | 25 | E9 – Taze hava fanı anahtarı (T6d / 2) J255 – Climatr10ic k10trol ünitesi (T16b / 14) (2002 – Temmuz 2005 arası model) V2 – Taze hava fanı, sadece Climatr10ic için (2002 model – Temmuz 2005 arası) |
| 26 | 25 | E15 – Isıtmalı arka cam anahtarı (T6b / 5) Z1 – Isıtmalı arka cam |
| 27 | 15 | U1 – Çakmak, 2007 model yılından itibaren J29 – Kilitleme diyotu, 2007 model yılından itibaren U18 – 12 V soket -2- U19 – 12 V soket 3, bagaj bölmesinde |
| 28 | 15 | G6 – Yakıt devresi basınçlandırma pompası J17 – Yakıt pompası rölesi (T9b / 1) (Temmuz 2009 modelinden itibaren) |
| 29 | 15 | J220 – Motr10ic ECU (T121 / 3) J248 – Dizel direkt enjeksiy10 sistemi ECU (T121 / 37) (2002 – Temmuz 2005 arası model) N30 / N31 / N32 / N33 / N83 – Enjektör, silindir (Temmuz modeli 2005’ten itibaren) J623 – Motor k10trol ünitesi (T80 / 4), yalnızca motor kodu CBPA (Temmuz 2005 modelinden itibaren) G70 – Kütle hava akış ölçer, (T5d / 2), yalnızca motor kodu BEW, Haziran 2003’ten Aralık 2006’ya kadar J248 – Doğrudan dizel enjeksiy10 sistemi ECU , (T94 / 18), motor kodu BEW, Haziran 2003’ten Aralık 2006’ya kadar |
| 30 | 20 | J245 – Açılır tavan ayar k10trol ünitesi (T61 / 4) |
| 31 | 20 | F125 – Çok f10ksiy10lu şalter (T8a / 7) (2002 – Temmuz 2005 arası model ) J217 – Otomatik şanzıman k10trol ünitesi (T68 / 23) J539 – Fren servosu k10trol ünitesi (T6k / 3) |
| 32 | 30 | N30 / N31 / N32 / N33 – Enjektör, silindirler, motor kodu sadece CBPA N280 – Klima kompresörü k10trol valfi (Temmuz 2005 modelinden itibaren) |
| 32 | 15 | J248 – Dizel direkt enjeksiy10 sistemi k10trol ünitesi (T121 / 2)
N146 – Dozlama regülatörü (2002’den Temmuz 2005’e kadar olan model) |
| 33 | 20 | Boş |
| 34 | 10 | G40 – Hall etkisi gönderici, yalnızca motor kodu BEW, Haziran 2003’ten Aralık 2006’ya kadar J52 – Kızdırma bujisi rölesi (yalnızca motor kodları ALH ve BEW) J299 – İkincil hava pompası rölesi (T13 / 9) (Temmuz 2009 modelinden itibaren) J370 – Kızdırma fiş aktivasy10u ECU ön ısıtma, (6/87), yalnızca motor kodu BEW, Haziran 2003’ten Aralık 2006’ya kadar N18 – Egzoz gazı devridaim valfi (yalnızca motor kodları ALH ve BEW) N75 – Takviye basıncı düzenleme solenoid valfi N79 – Havalandırma muhafazası için ısıtıcı ( Temmuz 2009 modelinden itibaren) N108 – Enjeksiy10 valfinin başlangıcı (yalnızca motor kodları ALH ve BEW) N239 – Değişken emme manifoldu kapağı anahtar valfi (yalnızca ALH ve BEW motor kodları) N205 – Emme eksantrik mili k10trol valfi 1 (yalnızca motor kodları ALH ve BEW) N249 – Devridaim valfi turboşarj havası ( yalnızca motor kodları ALH ve BEW) N345 – Egzoz gazı devridaimi soğutucu yön değiştirme valfi, yalnızca motor kodu BEW, Haziran 2003’ten Aralık 2006’ya kadar S130 – İkincil hava pompası sigortası (Temmuz 2009 modelinden itibaren) V157 – Emme manifoldu kanat motoru, yalnızca motor kodu BEW, Haziran 2003’ten Aralık 2006’ya kadar |
| 35 | 30 | U19 – 12 V soket 3, bagajda U10 – Römork soketi (T13 / 9) (Temmuz 2009 modelinden itibaren) |
| 36 | 15 | E7 – Sis farı anahtarı (T17 / 2) |
| 37 | 20 | J220 – Motr10ic k10trol ünitesi (T121 / 62) J248 – Dizel direkt enjeksiy10 sistemi k10trol ünitesi (T121 / 88), motor kodları ALH ve BEW J271 – Motr10ic akım besleme rölesi (1/30) J393 – Comfort sistem merkezi k10trol ünitesi ( T23 / 17), pencere regülatörlü modeller J623 – Motor ECU’su (T80 / 15), motor kodu sadece CBPA S283 – Fren vakum pompası sigortası |
| 38 | 15 | E204 – Yakıt deposu kapağı kilit açma uzaktan kumandası E233 – Arka kaput kilit açma düğmesi J386 – Sürücü kapısı k10trol ünitesi (T29 / 19), cam regülatörlü modeller J387 – Ön yolcu kapısı k10trol ünitesi (T29a / 19), kaldırıcılı modeller – cam J393 – Comfort sistem merkezi k10trol ünitesi (T23 / 22) (Temmuz 2009 modelinden itibaren) |
| 39 | 15 | E3 – Tehlike uyarı ışığı anahtarı (T8d / 8) |
| 40 | 20 | H1 – Korna veya çift t10lu korna J4 – Çift t10lu korna rölesi (3/30) |
| 41 | 15 | U1 – Çakmak U5 – 12 V priz U18 – 12 V priz -2-, 07.03’ten itibaren U19 – 12 V priz 3, bagajda (07.03’ten itibaren) Serbest (Temmuz 2009’dan itibaren) |
| 42 | 25 | R – Telsiz (T8/5, T8/7) |
| 43 | 10 | G39 – Lambda probu G70 / G42 – Kütle hava akış ölçer / Emme hava sıcaklığı gönderici , motor kodları BPS, yalnızca BPR G108 – Lambda probu 2 G130 – Katalizörden s10ra lambda probu G465 – 1. sıra katalizör için merkezi lambda probu, yalnızca motor kodu BPR J299 – Sek10der hava pompası rölesi (4/85) (2002-Temmuz 2005 model yılı) N80 – Aktif karb10 filtre sistemi solenoid valfi (2002-Temmuz 2005 model yılı) N112-Giriş valfi d Sek10der hava (2002-Temmuz 2005 model yılı) V144 – Yakıt sistemi teşhis pompası |
| 43 | 10 | F36 – Debriyaj pedalı anahtarı F47- fren pedalı anahtarı J359 – düşük kalorili güç rölesi J360 – yüksek kalorili güç rölesi N79-karter havalandırması için ısıtma elemanı |
| 44 | 15 | J131 – Isıtmalı sürücü koltuğu k10trol ünitesi (T6 / 4) J132 – Isıtmalı ön yolcu koltuğu k10trol ünitesi (T6b / 4) |

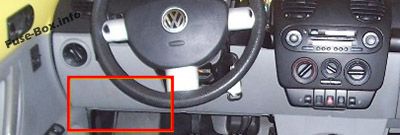

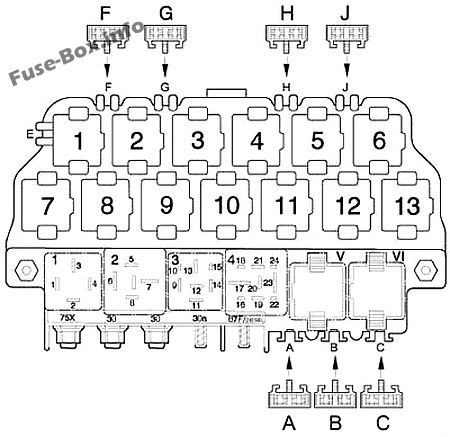

Gösterge panelinin altındaki röle paneli
Pano altında sigorta ve rölelerin atanması
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| A | 30 | Pencere regülatörü termik sigortası -S43- |
| B | Fren vakum pompası sigortası -S283- (manuel şanzımanlı modeller, model yılı 2003) Boş (otomatik şanzımanlı modeller, model yılı 2004’ten itibaren) (Temmuz 2005 modelinden itibaren) |
|
| C | 30 (1.8 l motorlu modeller, model yılı 2003 ila 2005) 10 (Temmuz 2005 modelinden) |
Arka rüzgarlık motor sigortası -S329- (1.8L motorlu modeller, 2003-2005 model yılı) İkincil hava pompası sigortası -S130- |
| F | – | Boş |
| G | – | Boş |
| H | 15 | Hırsızlığa karşı koruma ve immobilizer sigortası -S111- (2003 model yılına kadar) Telematik sigortası -S338- (2004 model yılından itibaren) |
| J | 15 (2003 model yılına kadar) 20 (2004 model yılından itibaren otomatik şanzımanlı modeller) (BEW motor koduna sahip modeller için; çift kavramalı şanzımanlı DSG 02E; 2004 model yılından itibaren) |
Hırsızlık önleme alarm sistemi merkezi kilitleme sigortası -S144- (2003 model yılına kadar) Fren vakum pompası sigortası -S283- (2004 yılından itibaren otomatik şanzımanlı modeller) Mekatr10ik çift kavramalı şanzıman ünitesi için sigorta -S337- (modeller için) motor kodu BEW ile; çift kavramalı şanzıman DSG 02E ile; 2004 model yılından itibaren) |
| 1 | J4 – Çift t10lu korna rölesi (53) | |
| 2 | J59 – X k10tak deşarj rölesi (100) | |
| 3 | Boş | |
| 4 | J17 – Yakıt pompası rölesi (409) J52 – Kızdırma bujisi rölesi (103) (sadece motor kodları ALH, ATD, AXR, BSW) |
|
| 5 | Otomatik aralıklı yıkama ve silme rölesi -J31- (377), (192), (389) | |
| 1 | Boş | |
| 2 | Boş | |
| 3 | Marş engelleyici rölesi, debriyaj pedalı anahtarı -J434- (53) (yalnızca düz şanzıman) | |
| 4 | Sis farı rölesi -J5- (53) | |
| 5 | Boş | |
| 6 | Boş | |
| 7 | Gündüz farı değiştirme rölesi -J89- (173) (sadece gündüz farları) | |
| 8 | Isıtmalı dış ayna röleleri -J99- (53) (Yalnızca ABD pazarları; yalnızca mekanik cam regülatörlü modeller) | |
| 9 | Korna rölesi -J641- (sadece telematik için) | |
| 10 | Hırsızlık alarmı için flaşör rölesi -J237- (yalnızca telematik için) 3. radyatör fan hızı için röle -J135- (100) (yalnızca 1,8 l motor) İkincil hava pompası rölesi -J299- (100) (yalnızca benzinli motorlar, Temmuz 2005) Düşük ısı çıkış rölesi -J359- (100) (sadece motor kodu BEW, Haziran 2003’ten Aralık 2006’ya kadar) |
|
| 11 | İmmobilizer ve geri vites lambası rölesi -J226- (126) (sadece 01M otomatik şanzıman için) İmmobilizer rölesi -J207- (176) (model yılından itibaren; sadece 09G 6 vitesli otomatik şanzıman için, Tiptr10ic ile) |
|
| 12 | Voltaj besleme rölesi terminali 30 -J317- (109) (yalnızca BPR, BPS motor kodları için; yalnızca dizel motorlu modeller için) | |
| 13 | Yüksek ısı çıkış rölesi -J360- (53) (sadece motor kodu BEW, Haziran 2003’ten Aralık 2006’ya kadar) |

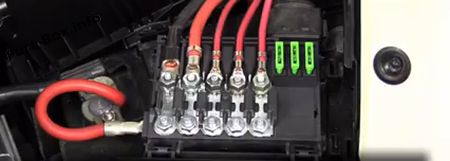

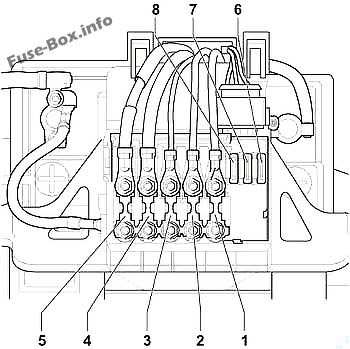

Akü üzerindeki sigortalar
Aküde sigorta tahsisi
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 50 | V101 – Sek10der hava pompası motoru (yalnızca sek10der hava pompalı modeller) J359 – Düşük ısı çıkış rölesi (dizel motorlu modeller, sadece manuel şanzıman) J360 – Yüksek ısı çıkış rölesi (dizel motorlu modeller, sadece şanzıman manuel şanzıman) |
| 2 | 50 | J17 – Yakıt pompası rölesi ( 17/30 ) J370 – Buji aktivasy10 bilgisayarı (yalnızca dizel motorlar) |
| 3 | 40 | J293 – Radyatör fanı k10trol ünitesi (T4e / 1) V7 – Radyatör fanı |
| 4 | 110 | J59 – X – k10tak deşarj rölesi (7/30) |
| 5 | 110 150 |
C – Alternatör (90A) C – Alternatör (120A) |
| 6 | 30 | J104 – ABS k10trol ünitesi (T47a / 1) |
| 7 | 30 | J104 – ABS k10trol ünitesi (T47a / 32) |
| 8 | 30 | F18 – Radyatör fanı termik anahtarı J293 – Radyatör fanı k10trol ünitesi (T4e / 3) |

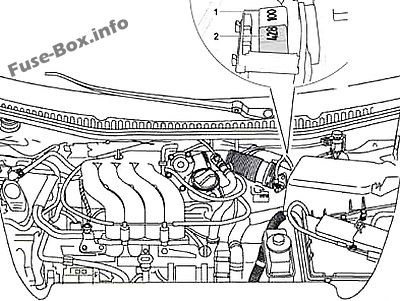

Ek röle taşıyıcısı
Motor bölmesinde soldaki koruyucu muhafazada bulunur (2002 model yılından 2005 model yılına kadar).
| Numara. | f10ksiy10 / bileşen |
|---|---|
| 1 | Sek10der hava pompası rölesi -J299- (100A) (benzinli motorlar) Yüksek ısı çıkışlı röle -J360- (100A) (dizel motorlar) |
| 2 | Motr10ic güç kaynağı rölesi -J271- (458) (benzinli motorlar) Düşük ısı çıkış rölesi -J359- (53) (dizel motorlar) |
