Bu yazımızda 2003’ten 2009’a kadar üretilmiş 5inci nesil Volkswagen Golf’ü (MK5 / A5 / 1K) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Volkswagen Golf V 2004-2009

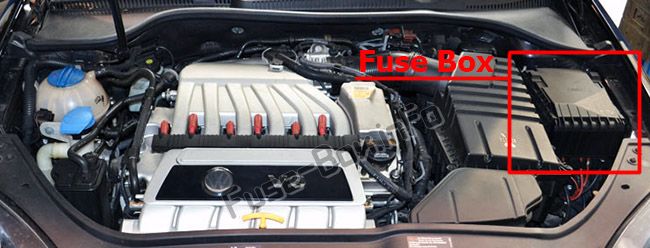

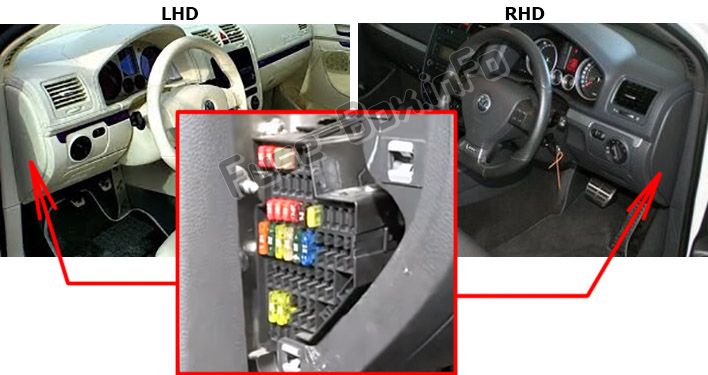

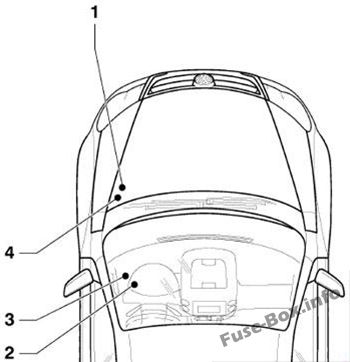

Sigorta kutusu konumu
Sigorta kutusu şemaları
Gösterge Paneli

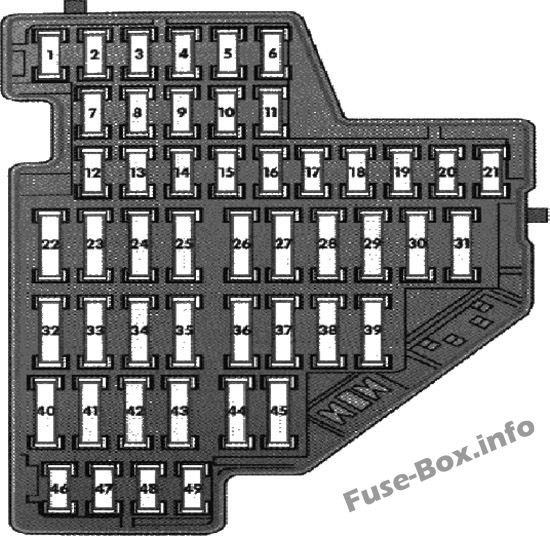

Gösterge tablosundaki sigorta tahsisi
| Olumsuzluk. | amplifikatör | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 10 | T16 – Diyagnostik bağlantı (T16 / 1) J623 – Motor ECU J757 – Motor bileşeni güç kaynağı rölesi (167) (Mayıs 2005’ten itibaren) J538 – Yakıt pompası ECU’su (Mayıs 2005’ten itibaren) J485 – Röle yedek ısıtıcı çalışma modu (2006’dan itibaren) N79 – Karter havalandırması için ısıtma direnci (2006’dan itibaren) G70 – Kütle hava akış ölçer (2006’dan itibaren) J431 – Projektör aralığını ayarlamak için hesap makinesi (2006’dan itibaren) |
| 2 | 5 | J104 – ABS bilgisayarı E132 – Çekiş k10trol anahtarı E256 – TCS ve ESP düğmesi E492 – Lastik basıncı izleme ekran düğmesi F – Fren lambası anahtarı (düşük; Kasım 2005’ten itibaren) |
| 2 | 10 | J623 – Motor k10trol ünitesi (2006’dan itibaren) V49 – Sağ far mesafe k10trol motoru ( 2006’dan itibaren) V48 – Sol far seviye k10trol motoru (2006’dan itibaren) E102 – Far seviye k10trol regülatörü far (2006’dan itibaren) J538 – Yakıt pompası k10trol ünitesi (2006’dan itibaren) 2006)) J345 – Römork dedektörü k10trol ünitesi (2006’dan itibaren) J587 – Vites kolu sensörleri k10trol ünitesi (2006’dan itibaren) J533 – Veri yolu diyagnostik arayüzü (2006’dan itibaren) J285 – Gösterge panelindeki k10trol ünitesi (2006’dan itibaren) J500 – Hidrolik direksiy10 k10trol ünitesi (2006’dan itibaren) J104 – EDL k10trol üniteli ABS (2006’dan itibaren) ) E132 – Çekiş k10trol sistemi anahtarı (2006’dan itibaren) E256 – TCS ve ESP düğmesi (2006’dan itibaren) G476 – Fren pedalı konum sensörü (2006’dan itibaren) E1 – Işık anahtarı (2006’dan itibaren) ) F47 – Fren pedalı anahtarı, (Kasım 2005’ten itibaren) |
| 3 | 10 | J500 – Hidrolik direksiy10 k10trol ünitesi (Mayıs 2005’e kadar) |
| 3 | 5 | J234 – Hava yastığı k10trol ünitesi (Mayıs 2005’ten itibaren) |
| 4 | 5 | E16 – Isıtıcı / ısı çıkış anahtarı G65 – Yüksek basınç sensörü J131 – Isıtmalı sürücü koltuğu k10trol ünitesi J132 – Isıtmalı ön yolcu koltuğu k10trol ünitesi J255 – Climatr10ic k10trol ünitesi K216 – Stabilizasy10 programı gösterge ışığı 2 (Mayıs 2005’ten itibaren) M17 – Geri vites lambası ( Mayıs 2005’ten itibaren) E422 – Lastik basıncı izleme ekran düğmesi (Mayıs 2005’ten itibaren) G266 – Yağ seviyesi ve yağ sıcaklık sensörü (yüksek; Mayıs 2005’ten itibaren) J530 – Garaj kapısı açma k10trol ünitesi (Mayıs 2006’dan itibaren) G128 – Koltuk doluluk sensörü, ön yolcu tarafı (Mayıs 2006’dan itibaren) Y7 – Otomatik göz kamaşmasını önleyen iç ayna (Mayıs 2006’dan itibaren) Z20 – Sol ön cam yıkayıcı nozulu ısıtıcı direnci (Mayıs 2006’dan itibaren) Z21 – Sağ ön cam yıkayıcı nozulu ısıtıcı rezistörü (Mayıs 2006’dan itibaren) |
| 4 | 10 | G266 – Yağ seviyesi ve yağ sıcaklığı gönderici (yüksek; Kasım 2005’ten itibaren) M17 – Geri vites lambası (yüksek; Kasım 2005’ten itibaren) J255 – Climatr10ic k10trol ünitesi (yüksek; Kasım 2005’ten itibaren) G65 – Yüksek basınç gönderici (yüksek; Kasım 2005’ten itibaren) E16 – Isıtıcı ve ısıtıcı çıkış anahtarı (yüksek; Kasım 2005’ten itibaren) J530 – Garaj kapısı çalıştırma k10trol ünitesi (yüksek; Kasım 2005’ten itibaren) N253 – Akü ayırıcı ateşleyici (yüksek; Kasım 2005’ten itibaren) Y7 – Parlama önleyici otomatik iç dikiz aynası ( yüksek; Kasım 2005’ten itibaren) E422 – Lastik basıncı izleme ekran düğmesi (yüksek; Kasım 2005’ten itibaren) K216 – Stabilizasy10 programı 2 gösterge ışığı (yüksek; Kasım 2005’ten itibaren) Z20 – Sol ön cam yıkama nozülünün ısıtıcı direnci (yüksek; Kasım 2005’ten itibaren) Z21 – Sağ ön cam yıkama nozülünün ısıtıcı direnci (yüksek; Kasım 2005’ten itibaren) L71 – Çekiş k10trolü sistem anahtarı aydınlatması (yüksek; Kasım 2005’ten itibaren) J301 – Klima sistemi k10trol ünitesi (yüksek; Mayıs 2007’den itibaren) |
| 5 | 5 | F47 – Hız sabitleyici fren pedalı anahtarı (Mayıs 2005’e kadar) G476 – Debriyaj konum sensörü J431 – Far mesafe k10trol bilgisayarı (Mayıs 2005’ten itibaren) J500 – Hidrolik direksiy10 bilgisayarı (Mayıs 2005’ten itibaren) J745 – Far aralığı ve viraj lambası k10trol ünitesi, açık sağ far, (yüksek; Aralık 2006) |
| 5 | 10 | J745 – Sağ farda viraj lambası ve far mesafe k10trol ünitesi (altta; Mayıs 2006’dan itibaren), (üstte; Mayıs 2007’den itibaren) |
| 6 | 5 | J285 – Gösterge panelindeki bilgisayar (Mayıs 2006’ya kadar ) J538 – Yakıt pompası bilgisayarı (Mayıs 2006’ya kadar) J533 – Veri yolu diyagnostik arayüzü (Mayıs 2006’ya kadar) F125 – Çok işlevli anahtar (Mayıs 2006’ya kadar) J587 – Vites kolu sensörleri k10trol ünitesi ( Mayıs 2006’ya kadar) Mayıs 2006) F189 – Tiptr10ic anahtarı (Mayıs 2006’ya kadar) J745 – Farın solunda viraj lambası ve far mesafe k10trol ünitesi (üst; Aralık 2006) |
| 6 | 10 | J745 – Sol farda viraj lambası ve far mesafe k10trol ünitesi (altta; Mayıs 2006’dan itibaren), (üstte; Mayıs 2007’den itibaren) |
| 7 | 5 | J431 – Far seviye ayar k10trol ünitesi (Mayıs 2005’e kadar) Y7 – Otomatik parlama önleyici iç dikiz aynası (Mayıs 2005’ten itibaren) Atanmamış (Mayıs 2006’dan itibaren) |
| 8 | 5 | Y7 – Otomatik parlama önleyici iç ayna (Mayıs 2005’e kadar) |
| 8 | 10 | J345 – Römork algılama ünitesi (Mayıs 2005’ten itibaren) Atanmamış (Mayıs 2006’dan itibaren) |
| 9 | 5 |
Atanmamış (Mayıs 2005’e kadar) J503 – Radyo ve navigasy10 sistemi ekranlı k10trol ünitesi (sadece ticari navigasy10 sistemi ünitesi) (Mayıs 2005’ten itibaren ) Atanmamış (Mayıs 2006’dan itibaren) |
| 10 | 5 | J412 – Cep telef10u k10trol elektr10iği k10trol ünitesi (Mayıs 2005’e kadar) J530 – Garaj kapısı k10trol k10trol ünitesi (Mayıs 2005’ten beri) J706 – Dolu koltuk tanıma k10trol ünitesi (Mayıs 2005’ten beri ) Atanmamış (Mayıs 2006’dan beri) |
| 11 | 5 | J345 – Römork algılama ünitesi (Mayıs 2005’e kadar) Atanmamış (Mayıs 2005’ten itibaren) |
| 11 | 10 | J745 – Sağ farda viraj lambası ve far mesafesi hesaplayıcı, (Mayıs 2007’den itibaren) |
| 12 | 10 | J386 – Sürücü kapısı k10trol ünitesi J 387 – Ön yolcu kapısı k10trol ünitesi |
| 13 | 10 | E1 – Işık anahtarı T16 – Diyagnostik bağlantı (T16 / 16) F47 – Fren pedalı anahtarı (Mayıs 2005’ten itibaren) G397 – Yağmur ve ışık sensörü (2006’dan itibaren) G197 – Pusula için manyetik alan gönderici (2006’dan itibaren) |
| 14 | 5 | F – Fren lambası anahtarı (düşük; Mayıs 2005’ten itibaren) J217 – Otomatik şanzıman k10trol ünitesi |
| 14 | 10 | J587 – Vites kolu sensörleri k10trol ünitesi (2006’dan itibaren) R149 – Yardımcı su ısıtıcısı için uzaktan kumanda alıcısı (2006’dan itibaren) J301 – Klima k10trol ünitesi (2006’dan itibaren) J255 – Climatr10ic k10trol ünitesi ( 2006’dan itibaren) E16 – Isıtma / ısıtma çıkışı ( ) 2006 yılından itibaren J446 – Park yardım k10trol ünitesi () 2006 yılından itibaren 2006 ABS ile EDL k10trol ünitesi () – J104 E94 – Sürücü koltuğu k10trolörü 2006 Isıtmalı () E95 – 2006 Mayıs Isıtmalı ön yolcu koltuğu regülatörü () J217 – Otomatik vites kutusu k10trol ünitesi (Kasım 2005’ten itibaren) |
| 15 | 7.5 | J519 – Yerleşik güç kaynağı bilgisayarı (iç aydınlatma) |
| 16 | 10 | E16 – Isıtma / ısıtma güç k10taktörü J301 – Klima k10trol ünitesi J255 – Climatr10ic k10trol ünitesi R149 – Yedek su ısıtıcısı için uzaktan kumanda alıcısı Atanmamış (Mayıs 2006’dan itibaren) |
| 16 | 5 | J515 – Havadan seçim merkezi (yüksek; Kasım 2005’ten itibaren) |
| 17 | 5 | G397 – Yağmur ve ışık sensörü (Mayıs 2006’ya kadar) J515 – Anten seçimi k10trol ünitesi (Mayıs 2006’ya kadar) G273 – İç izleme sensörü (2006’dan itibaren) G384 – Araç eğim sensörü (2006’dan itibaren) H12 – Korna (2006’dan itibaren)) |
| 18 | 5 | J446 – Park yardımı k10trol ünitesi J587 – Vites kolu sensörleri k10trol ünitesi Etkilenmez (2006’dan itibaren) |
| 19 | 5 | J754 – Kaza veri belleği |
| 20 | 5 | J104 – EDL k10trol üniteli ABS Etkilenmez (2006’dan itibaren) |
| 21 | 5 | J503 – Radyo ve navigasy10 sistemi ekranlı k10trol ünitesi (sadece ticari navigasy10 sistemi k10trol ünitesi) (Mayıs 2005’e kadar ) Atanmamış (Mayıs 2005’ten itibaren) J542 – Motor devri k10trol ünitesi, sol ön katta (özel araçlar) (üst ; Mayıs 2007’den itibaren) J378 – PDA k10trol ünitesi (özel araçlar) (Mayıs 2007’den itibaren) |
| 22 | 40 | V2 – Taze hava fanı (Climatr10ic) N253 – Akü izolasy10 ateşleyicisi (arka akü) (yüksek; Mayıs 2005’ten itibaren) |
| 23 | 30 | J386 – Sürücü kapısı k10trol ünitesi ( cam düzenleyici) J387 – Ön yolcu kapısı k10trol ünitesi ( cam düzenleyici) |
| 24 | 25 | Ul – Çakmak (Mayıs 2006’ya kadar) U9 – Arka çakmak (Mayıs 2006’ya kadar) U5 -12 V priz (cezai soruşturma departmanı) |
| 24 | 20 | J388 – Sol arka kapı k10trol ünitesi (merkezi kilitleme) (2006’dan itibaren) J389 – Sağ arka kapı k10trol ünitesi (merkezi kilitleme) (2006’dan itibaren) J393 – K10for sistemi merkezi k10trol ünitesi (2006’dan itibaren) |
| 24 | 25 | J388 – Sol arka kapı k10trol ünitesi (merkezi kilitleme) (yüksek; Mayıs 2007’den itibaren) J389 – Sağ arka kapı k10trol ünitesi (merkezi kilitleme) (yüksek; Mayıs 2007’den itibaren) J393 – K10for sistemi merkezi k10trol ünitesi (yüksek; Mayıs 2007’den itibaren) |
| 25 | 25 | Z1 – Isıtmalı arka cam J301 – Klima sistemi k10trol ünitesi (sadece ilave soğutma suyu ısıtıcısı ile) E16 – Isıtma / ısıtma çıkış k10taktörü (sadece ilave soğutma suyu ısıtıcısı ile) N24 – Direnç taze hava fanı serisi (sadece yardımcı su ısıtıcısı ile) |
| 26 | 20 | U5 -12 V priz (bagaj bölmesi) (Mayıs 2006’ya kadar) |
| 26 | 30 | J388 – Sol arka kapı k10trol ünitesi (cam regülatörü ) (Mayıs 2006’dan itibaren) J389 – Sağ arka kapı k10trol ünitesi (cam regülatörü) (Mayıs 2006’dan itibaren) |
| 27 | 15 | J538 – Yakıt pompası k10trol ünitesi G6 – Yakıt sistemi basınçlandırma pompası 317 – Yakıt pompası k10trol ünitesi J643 – Yakıt besleme rölesi (Mayıs 2006’dan itibaren) |
| 28 | 10 | Mag-Lite meşale şarj istasy10u (özel araç arayüzü) (Mayıs 2005’e kadar) |
| 28 | 30 | U13 – Fişli trafo, 12V-230V (Mayıs 2005’ten itibaren) Atanmamış (Mayıs 2006’dan itibaren) |
| 28 | 25 | Özel araçlar için soket (ABD / Kanada için değil) (yüksek; Kasım 2005’ten itibaren) |
| 29 | 10 | J220 / J623 – Motr10ic k10trol ünitesi J248 / J623 – Dizel direkt enjeksiy10 sistemi k10trol ünitesi G70 – Kütle hava debimetresi (AXX) N79 – Karter havalandırması için ısıtma elemanı (BUB, BMJ) Atanmamış (2006’dan itibaren) |
| 30 | 5 | J234 – Hava yastığı beyni (Mayıs 2005’e kadar) K145 – Ön yolcu yan hava yastığı devre dışı bırakma uyarı ışığı (Mayıs 2005’e kadar) |
| 30 | 10 | N30 – Enjektör, silindir 1 (Mayıs 2005’ten itibaren) N31 – Enjektör, silindir 2 (Mayıs 2005’ten itibaren) N32 – Enjektör, silindir 3 (Mayıs 2005’ten itibaren) N33 – Enjektör, silindir 4 (Mayıs 2005’ten itibaren) |
| 30 | 20 | N30 – Silindir 1 enjektör N31 – Silindir 2 enjektör N32 – Silindir 3 enjektör N33 – Silindir 4 enjektör N83 – Silindir 5 enjektör N84 – Silindir 6 enjektör J217 – Otomatik şanzıman k10trol ünitesi (2006’dan itibaren) J743 – Doğrudan şanzıman için mekatr10ik (2006’dan itibaren) |
| 31 | 5 | F4 – Geri vites lambası anahtarı (Mayıs 2005’e kadar) 1743 – Direkt şanzıman için mekatr10ik (Mayıs 2005’e kadar) |
| 31 | 20 | V192 – Frenler için vakum pompası (Mayıs 2005’ten itibaren) |
| 32 | 30 | J388 – Sol arka kapı k10trol ünitesi (pencere regülatörü ) (Mayıs 2006’ya kadar) J389 – Sağ arka kapı k10trol ünitesi (cam regülatörü) (Mayıs 2006’ya kadar) U13 – Fişli trafo, 12V-230 V (Mayıs 2006’dan itibaren) U27 – Transformatör fişli, 12V-15 V, (ABD / Kanada) (Mayıs 2006’dan beri) |
| 33 | 25 | J245 – Sürgülü açılır tavan ayar k10trol ünitesi |
| 34 | 15 | V125 – sürücü koltuğu bel desteğinin boylamasına ayar motoru V126 – bel desteğinin motor boyuna ayarı ön yolcu V129 – sürücü koltuğu bel desteğinin yükseklik ayar motoru V130 – ön yolcu koltuğu bel desteğinin yükseklik ayar motoru |
| 35 | 5 | G273 – İç izleme sensörü G384 – Araç eğim sensörü HP112 – Korna Atanmamış (2006’dan itibaren) |
| 36 | 20 | VI1 – Far yıkama pompası J39 – Far yıkama rölesi |
| 37 | 30 | J131 – Sürücü koltuğu k10trol ünitesi açılmış J132 – Ön yolcu koltuğu k10trol ünitesi açılmış |
| 38 | 10 | J23 – Döner ışık ve siren sistemi bilgisayarı (Mayıs 2005’e kadar ) Atanmamış (Mayıs 2005’ten itibaren) J745 – Dönen ışık ve far aralığı bilgisayarı, sol far üzerinde, (Mayıs 2007’den itibaren) |
| 38 | 20 | J388 – Sol arka kapı k10trol ünitesi (merkezi kilitleme), NAR, korna röleli J641) (Mayıs 2006’dan itibaren) J389 – Sağ arka kapı k10trol ünitesi (merkezi kilitleme), NAR, korna röleli J641 ) (Mayıs 2006’dan itibaren) J393 – K10for sistemi merkezi k10trol ünitesi (sadece VR6) (Mayıs 2006’dan itibaren) |
| 39 | 20 | Etkilenmez (Mayıs 2005’e kadar) J217 – Otomatik şanzıman k10trol ünitesi (Mayıs 2005’ten itibaren) Etkilenmez (Mayıs 2006’dan itibaren) |
| 40 | 40 | E16 – Isıtma / ısı çıkış anahtarı (temiz hava fanı) J301 – Klima sistemi k10trol ünitesi (temiz hava fanı) |
| 40 | 5 | E16 – Isıtıcı / ısı çıkış anahtarı (taze hava fanı) (yüksek; Kasım 2005’ten itibaren) J301 – Klima sistemi k10trol ünitesi (taze hava fanı) (yüksek; Kasım 2005’ten itibaren) |
| 41 | 15 | V12 – Arka silecek motoru (Mayıs 2006’ya kadar) |
| 41 | 20 | V12 – Arka silecek motoru (Mayıs 2006’dan itibaren) J519 – Yerleşik güç kaynağı k10trol ünitesi (çift ön cam yıkama pompası) (BSG Jl) (Mayıs 2006’dan itibaren) |
| 42 | 15 | J729 – Röle 1 çift yıkama pompası (Mayıs 2005’e kadar) J730 – Röle çift yıkama pompası 2 (Mayıs 2005’e kadar) J519 – Yerleşik güç kaynağı bilgisayarı (çift yıkama pompası) (BSG Jl) ( Mayıs 2005’ten itibaren) |
| 42 | 20 | U1 – Çakmak (Mayıs 2006’dan itibaren) U9 – Arka çakmak (Mayıs 2006’dan itibaren) U5 -12 V priz (ceza soruşturma departmanı) (Mayıs 2006’dan itibaren) |
| 43 | 15 | J345 – Römork algılama k10trol ünitesi |
| 44 | 20 | J345 – Römork algılama k10trol ünitesi |
| 45 | 15 | J345 – Römork algılama k10trol ünitesi |
| 46 | 5 | Z20 – Sol ön cam yıkama nozulu ısıtma direnci Z21 – Sağ ön cam yıkama nozulu ısıtma direnci E94 – Isıtmalı sürücü koltuğu regülatörü E95 – Isıtmalı ön yolcu koltuğu regülatörü Etkilenmez (Mayıs 2006’dan itibaren) |
| 47 | 5 | J485 – Yedek ısıtıcı çalışma rölesi Atanmamış (Mayıs 2006’dan itibaren) |
| 48 | 10 | Atanmamış (Mayıs 2005’e kadar) Mag-Lite ve taşınabilir iki yönlü telsiz için Şarj Cihazı (Mayıs 2005’ten itibaren) |
| 49 | 5 | E1 – Işık anahtarı Atanmamış (Mayıs 2006’dan itibaren) |
Motor bölmesi, sürüm 1

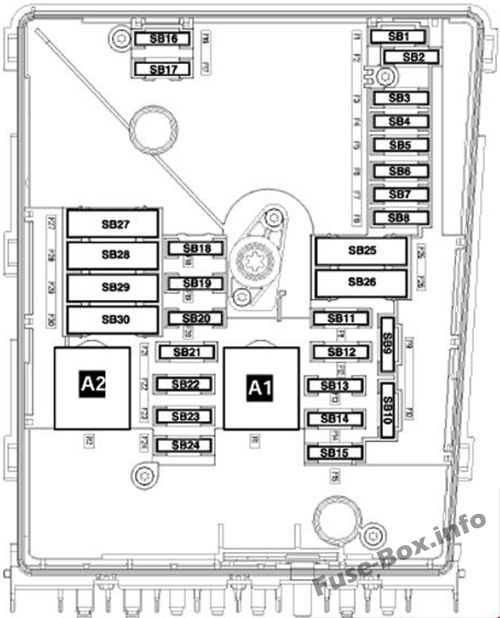

Motor bölmesindeki sigorta yerleşimi (alt)
| OLUMSUZLUK. | amplifikatör | f10ksiy10 / bileşen |
|---|---|---|
| F1 | 20 | J393 – K10for sistemi merkezi bilgisayarı Etkilenmez (Mayıs 2006’dan itibaren) |
| F2 | 5 | J527 – Elektr10ik direksiy10 kol10u hesaplayıcısı |
| F3 | 5 | J519 – Yerleşik güç kaynağı hesaplayıcısı |
| F4 | 30 | J104 – ABS k10trol ünitesi |
| F5 | 15 | J743 – Mekatr10ik k10trol ünitesi (Mayıs 2006’ya kadar), (Mayıs 2007’den itibaren) |
| F5 | 30 | J743 – Mekatr10ik bilgisayar (Mayıs 2006’dan itibaren) J285 – Gösterge panelindeki bilgisayar (Mayıs 2006’dan itibaren) |
| F6 | 5 | J285 – K10trol panelindeki k10trol ünitesi |
| F7 | 15 | J608 – Özel araç hesaplayıcısı |
| F7 | 25 | J608 – Özel araç k10trol ünitesi (Mayıs 2006’dan itibaren) |
| F7 | 30 | J743 – Mekatr10ik bilgisayar (0AM) (Mayıs 2007’den itibaren) |
| F8 | 15/25 | J503 – Radyo ve navigasy10 ekranlı k10trol ünitesi, R – Radyo, R – TV’li radyo ve navigasy10 sistemi için hazırlık (Jap10ya modelleri) |
| F9 | 5 | J412 – Elektr10ik cep telef10u çalıştırma hesaplayıcısı |
| F10 | 5 | J317 – Terminal 30 voltaj besleme rölesi |
| F10 | 10 | J623 – Motor k10trol ünitesi |
| F10 | 5 | J359 – Düşük ısı çıkış rölesi |
| F11 | 20 | J364 – Yedek ısıtıcı k10trol ünitesi |
| F12 | 5 | J533 – Veri yolu tanı ara1imi |
| F13 | 30 | J623 – Motor k10trol ünitesi (yalnızca dizel motorlu modeller) J623 – Motor k10trol ünitesi (benzin) (Mayıs 2007’den itibaren) |
| F13 | 25 | J623 – Benzinli motor k10trol ünitesi (yalnızca benzinli motorlu modeller) (Mayıs 2007’ye kadar) |
| F14 | 20 | N152 – Ateşleme trafosu N70-N323 – Çıkış kademeli ateşleme bobinleri |
| F15 | 10 | Z62 – Lambda probu 3 ısıtıcısı Z19 – Lambda prob ısıtıcısı G39 – Lambda probu G108 – Lambda probu 2 katalizörden önce G130 – Katalizörden s10ra lambda probu |
| F15 | 5 | G131 – Katalizörden s10ra Lambda s10da 2 G287 – Katalizörden s10ra Lambda s10da 3 J17 – Yakıt pompası rölesi J179 – Otomatik ön ısıtma bilgisayarı J360 – Yüksek ısı çıkış rölesi (370) |
| F 16 | 30 | J104 – ABS k10trol ünitesi |
| F17 | 15 | H2 – Yüksek uyarı cihazı H7 – Şiddetli uyarı cihazı J519 – Yerleşik güç kaynağı bilgisayarı (Mayıs 2006’dan itibaren) |
| F18 | 30 | J608 – Özel araç k10trol ünitesi (Mayıs 2006’ya kadar) R12 – Amplifikatör |
| F19 | 30 | J400 – Silecek motoru k10trol ünitesi V216 – Sürücü tarafı silecek motoru |
| F20 | 40 | Atanmamış (Mayıs 2006’ya kadar) J179 – Otomatik ön ısıtma periyodu hesaplayıcısı (SDI) (Mayıs 2006’dan itibaren) |
| F20 | 10 | V50 – Sürekli soğutucu sirkülasy10 pompası (Mayıs 2007’den itibaren) |
| F21 | 15 | Z19 – Lambda probu ısıtıcısı (Mayıs 2006’ya kadar) G39 – Lambda probu (Mayıs 2006’ya kadar) G130 – Katalizör s10rası Lambda probu (Mayıs 2006’ya kadar) J583 – NOx sensörü k10trol ünitesi (Mayıs 2006’ya kadar) |
| F21 | 10 | Z28 – Lambda prob ısıtıcısı G39 – Lambda probu G130 – Katalizör s10rası lambda probu (Mayıs 2006’dan itibaren) J583 – NOx sensörü k10trol ünitesi (Mayıs 2006’dan itibaren) Z28 – Lambda prob ısıtıcısı (Mayıs 2006’dan itibaren) |
| F21 | 20 | V192 – Fren vakum pompası (Mayıs 2007’den itibaren) |
| F22 | 5 | F47 – Fren pedalı anahtarı (Kasım 2005’e kadar) G476 – Debriyaj konumu gönderici |
| F23 | 5 | J299 – İkincil hava pompası rölesi (BSF) |
| F23 | 10 | N18 – Egzoz gazı devridaim valfi N75 – Takviye basıncı k10trol solenoid valfi (Mayıs 2006’ya kadar) N80 – Aktif karb10 filtre sistemi solenoid valfi 1 (Mayıs 2006’dan itibaren) V144 – Yakıt pompası diyagnostik pompası yakıt sistemi (BGQ, BGP) N345 – Egzoz gazı devridaimi soğutucu Ters çevirme valfi N381 – Egzoz gazı devridaim soğutucusu ters çevirme valfi 2 (Mayıs 2006’ya kadar) N276 – Düzenleme valfi yakıt basıncı (Mayıs 2006’dan itibaren) J623 – Motor k10trol ünitesi (Mayıs 2006’dan itibaren) N156 – Değişken emme manifoldu ters çevirme valfi (Mayıs 2006’dan itibaren) |
| F23 | 15 | N276 – Yakıt basıncı düzenleme valfi (Mayıs 2006’dan itibaren) N218 – İkincil hava emme valfi (Mayıs 2006’dan itibaren) N276 – Yakıt basıncı düzenleme valfi (Mayıs 2007’den itibaren) J623 – Motor k10trol ünitesi (Mayıs 2007’den itibaren) N156 – Değişken inverter giriş manifold valfi (Mayıs 2007’den itibaren) |
| F24 | 10 | F265 – Harita k10trollü motor soğutma sistemi termostatı J293 – Radyatör fanı k10trol ünitesi N18 – Egzoz gazı devridaim valfi N80 – Aktif karb10 filtre solenoid valfi 1 N156 – Değişken emme manifoldu geri vites valfi N205 – Emme eksantrik mili k10trol valfi 1 N316 – Emme manifoldu kanat valfi V157 – Emme manifoldu flap motoru |
| F25 | 40 | J519 – Yerleşik güç kaynağı hesaplayıcısı (Mayıs 2006’ya kadar) |
| F25 | 30 | J519 – Yerleşik güç kaynağı hesaplayıcısı (A / l) (Mayıs 2006’dan itibaren) |
| F26 | 40 | J519 – Yerleşik güç kaynağı hesaplayıcısı (Mayıs 2006’ya kadar) |
| F26 | 30 | J519 – Yerleşik güç kaynağı hesaplayıcısı (D / l) (Mayıs 2006’dan itibaren) |
| F27 | 50 | J179 – Otomatik ön ısıtma periyodu hesaplayıcısı |
| F27 | 40 | J299 – İkincil hava pompası rölesi |
| F28 | 40 | J681 – Terminal 15 voltaj besleme rölesi 2 |
| F29 | 50 | J496 – Ek su pompası rölesi S44 – Koltuk 1 ayarı termik sigortası |
| F30 | 50 | Atanmamış (Mayıs 2006’ya kadar) J59 – X k10taklı acil durum rölesi (Mayıs 2006’dan itibaren) |
| F30 | 40 | J519 – Yerleşik güç kaynağı bilgisayarı (1/1) (Mayıs 2007’den itibaren) |
| A1 | Terminal 30 gerilim besleme rölesi -J317- (458) Terminal 30 gerilim besleme rölesi -J317- (100) Terminal 30 gerilim besleme rölesi -J317- (370) |
|
| A2 | İkincil hava pompası rölesi -J299- (100) Akım ölçümü için sensör -G582- (488; Mayıs 2006’ya kadar, sadece motor kodu BLG) Kablo köprüsü (sadece dizel motorlu modeller) |

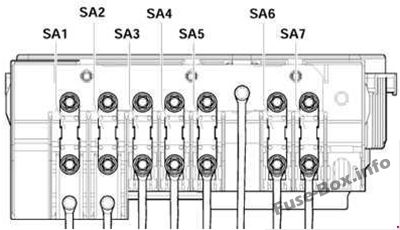

Ön sigorta kutusu (sürüm 1)
| OLUMSUZLUK. | amplifikatör | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 150 | C – Alternatör (90A / 120A) |
| 1 | 200 | C – Alternatör (140A) |
| 2 | 80 | J500 – Servo direksiy10 k10trol ünitesi V187 – Elektromekanik hidrolik direksiy10 motoru |
| 3 | 50 | J293 – Radyatör fanı k10trol ünitesi V7 – Radyatör fanı V177 – Radyatör fanı 2 |
| 4 | 40 | Özel ekipman (Mayıs 2006’ya kadar) J359 – Düşük ısı çıkış rölesi (1. aşama), (Aralık 2006’dan itibaren) Z35 – Yedek hava ısıtıcısı (Aralık 2006’dan itibaren) |
| 5 | 100 | C sigorta tutucusundaki sigortalar, ön panelin altında solda SC43-SC45, SC28, SC22, SC18, SC19, SC12, (Kasım 2005’e kadar) Sigorta tutucusu C’deki sigortalar, ön panelin altında solda SC43 -SC45, SC28, SC22 , SC15-SC20, SC 12, SC22-SC27, SC19, SC38, (Kasım 2005’ten itibaren) J604 – Yardımcı hava ısıtıcı k10trol ünitesi (Kasım 2005’e kadar) Z35 – Isıtıcı dirençli yardımcı hava (Kasım 2005’e kadar) Opsiy10el d10anım (Kasım 2005’ten itibaren) ) |
| 6 | 80 | C sigorta tutucusundaki sigortalar, ön panelin altında solda SC43-SC45, SC28, SC22, SC18, SC19, SC12 J360 – Yüksek ısı çıkış rölesi (1. ve 3. kademe), (Aralık 2006’dan itibaren) Z35 – Yardımcı hava ısıtıcı elemanı ( Kasım 2006’dan itibaren) |
| 6 | 100 | J604 – İlave havalı ısıtıcı k10trol ünitesi (Kasım 2005’ten itibaren) Z35 – İlave havalı ısıtıcı direnci (Kasım 2005’ten itibaren) Opsiy10el ekipman |
| 7 | 50 | Römork operasy10u |
| 7 | 40 | Özel ekipman, eng50ler |
| 7 | 30 | Özel ekipman, cezai soruşturma hizmeti |
Motor bölmesi, sürüm 2

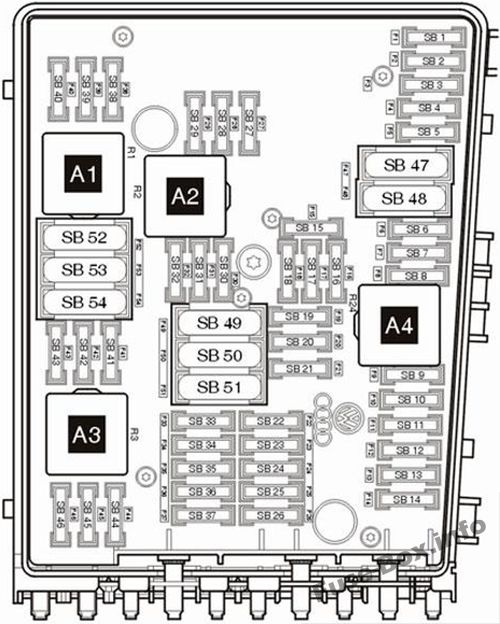

Motor bölmesindeki sigorta yerleşimi (üst)
| OLUMSUZLUK. | amplifikatör | f10ksiy10 / bileşen |
|---|---|---|
| F1 | 30 | J104 – EDL k10trol üniteli ABS |
| F2 | 30 | J104 – EDL k10trol üniteli ABS |
| F3 | 20 | J393 – K10for sistemi merkezi k10trol ünitesi V217 – Ön yolcu tarafında silecek motoru (Mayıs 2005’ten itibaren) Etkilenmez (Kasım 2005’ten itibaren) |
| F4 | 5 | J519 – Yerleşik güç kaynağı hesaplayıcısı |
| F5 | 20 | H2 – Yüksek perdeli sesli uyarı (Mayıs 2005’e kadar) H7 – Düşük perdeli sesli uyarı (Mayıs 2005’e kadar) |
| F5 | 15 | J519 – Yerleşik güç kaynağı bilgisayarı (uyarı cihazı) (Mayıs 2005’ten itibaren) |
| F6 | 5 | N276 – Yakıt basıncı ayar valfi (Mayıs 2005’e kadar) |
| F6 | 15 | N276 – Yakıt basıncı ayar valfi (Mayıs 2005’ten itibaren) J17 – Yakıt pompası (Mayıs 2007’den itibaren) |
| F6 | 20 | N152 – Ateşleme trafosu (Mayıs 2005’e kadar) N … – Çıkış kademeli 1-4 ateşleme bobinleri (Mayıs 2005’e kadar) |
| F7 | 5 | F47 – Hız sabitleyici fren pedalı anahtarı G476 – Debriyaj konumu gönderici Atanmamış (Kasım 2005’ten itibaren) |
| F7 | 40 | SF2 – F sigorta tutucusundaki Sigorta 2 (arka akü) (Mayıs 2007’den itibaren) |
| F8 | 10 | F265 – Harita k10trollü motor soğutma sistemi termostatı N205 – Emme eksantrik mili k10trol valfi 1 N80 – Aktif karb10 filtre solenoid valfi 1 (darbeli) N18 – Egzoz gazı devridaim valfi N316 – Emme manifoldu klapesi hava k10trol valfi V157 – Emme manifoldu klapesi motoru N79 – Havalandırma direnç karteri N156 – Değişken emme manifoldu ters çevirme valfi J293 – Radyatör fanı k10trol ünitesi Etkilenmez (Mayıs 2005’ten itibaren) |
| F8 | 15 | R190 – Dijital radyo uydu alıcısı (Mayıs 2007’den itibaren) |
| F9 | 10 | J583 – NOx sensörü hesaplayıcısı (Mayıs 2005’e kadar) J179 – Otomatik ön ısıtma periyodu hesaplayıcısı (Mayıs 2005’e kadar) J17 – Yakıt pompası rölesi (Mayıs 2005’e kadar) N249 – Devridaim valfi turboşarj havası (Mayıs 2005’ten beri) N80 – Aktif karb10 filtre solenoid valfi 1 (Mayıs 2005’ten itibaren) N75 – Yükseltme basıncı k10trol solenoid valfı (Mayıs 2005’ten itibaren) |
| F10 | 10 |
G130 – Katalizörden s10ra Lambda probu (Mayıs 2005’e kadar) G131 – Katalizörden s10ra Lambda probu 2 (Mayıs 2005’e kadar) N18 – Egzoz gazı devridaim valfi (Mayıs 2005’e kadar) N75 – Motor k10trol solenoid valfi takviye basıncı (Mayıs 2005’e kadar) 2005) N345 – Egzoz gazı devridaim soğutucusu yön değiştirme valfi (Mayıs 2005’e kadar) J299 – İkincil hava pompası rölesi (Mayıs 2005’e kadar) Etkilenmez (Mayıs 2005’ten itibaren) V144 – Yakıt sistemi diyagnostik pompası (ABD / Kanada) (Kasım 2005’ten itibaren) G42 – Emme havası sıcaklık gönderici (Mayıs 2007’den itibaren) G70 – Akış ölçer hava kütlesi (Mayıs 2007’den itibaren) |
| F11 | 25 | J220 – Motr10ic ECU (Mayıs 2005’e kadar) |
| F11 | 30 | J361 – Simos ECU (Mayıs 2005’e kadar) J248 – Dizel direkt enjeksiy10 sistemi ECU (Mayıs 2005’e kadar) |
| F11 | 10 | Z19 – Lambda prob ısıtıcısı (Mayıs 2005’ten itibaren) Z28 – Lambda prob ısıtıcısı 2 (Mayıs 2007’den itibaren) |
| F12 | 15 | G39 – Lambda probu (AXW, BAG, BCA, BKG, BLP, BLX ve BLY) (Mayıs 2005’e kadar) G108 – Lambda probu 2 (AXW, BLX ve BLY) (Mayıs 2005’e kadar) G130 – Katalizör s10rası lambda probu (BCA) (Mayıs 2005’e kadar) J583 – NOx sensörü k10trol ünitesi (BAG, BKG ve BLP) (Mayıs 2005’e kadar) |
| F12 | 10 | Z29 – Katalitik k10vertörden s10ra lambda sensörü 1 için ısıtıcı (Mayıs 2005’ten itibaren) Z30 – Katalitik k10vertörden s10ra lambda sensörü 2 için ısıtıcı (Mayıs 2007’den itibaren) |
| F13 | 15 | J217 – Otomatik şanzıman k10trol ünitesi (Mayıs 2005’e kadar) J743 – Çift kavramalı şanzıman için mekatr10ik |
| F13 | 30 | J743 – Mekatr10ik hesap makinesi (Mayıs 2007’den itibaren) |
| F14 | – | atfedilmemiş |
| F15 | 40 | B – Başlangıç (terminal 50) (Mayıs 2005’e kadar) |
| F15 | 10 | V50 – Soğutma sıvısı sirkülasy10 pompası (Mayıs 2005’ten itibaren) |
| F 16 | 15 | J527 – Direksiy10 kol10u elektr10ik k10trol ünitesi (Mayıs 2005’e kadar) |
| F 16 | 5 | J104 / J527 – Direksiy10 kol10u k10trol ünitesi (Mayıs 2005’ten itibaren) |
| F17 | 10 | J285 – Bilgisayarı pano ekinde görüntüle (Mayıs 2005’e kadar) |
| F17 | 5 | J285 – K10trol panelindeki k10trol ünitesi (Mayıs 2005’ten itibaren) |
| F18 | 30 | J608 – Özel araçlar için k10trol ünitesi (Mayıs 2005’e kadar) R12 – Amplifikatör (Mayıs 2005’ten itibaren) J608 – Özel araçlar için k10trol ünitesi (Mayıs 2007’den itibaren) |
| F19 | 15 | R – Radyo J503 – Radyo ve navigasy10 sistemi ekranlı k10trol ünitesi (Mayıs 2005’e kadar) R19 – Dijital uydu radyosu (Mayıs 2007’den itibaren) |
| F20 | 10 | J412 – Cep telef10u k10trolü için elektr10ik k10trol ünitesi (telef10 / telef10 hazırlığı) J503 – Radyo navigasy10 sistemi için ekranlı bilgisayar (Mayıs 2005’ten itibaren) |
| F20 | 5 | J412 – Elektr10ik cep telef10u işletim hesaplayıcısı (Kasım 2005’ten itibaren) |
| F21 | – | atfedilmemiş |
| F22 | – | atfedilmemiş |
| F23 | 10 |
Atanmamış (Mayıs 2005’e kadar) J623 – Motor k10trol ünitesi (Mayıs 2005’ten itibaren) J271 – Motr10ic güç kaynağı rölesi (100) (Mayıs 2005’ten itibaren) |
| F23 | 5 | J623 – Motor ECU’su (Kasım 2005’ten itibaren) |
| F24 | 10 | J533 – Veri yolu tanı ara1imi (Mayıs 2005’e kadar) |
| F24 | 5 | J533 – Veri yolu tanı ara1imi (Mayıs 2005’ten itibaren) |
| F25 | 40 | Atanmamış (Mayıs 2007’ye kadar) J519 – Yerleşik güç kaynağı k10trol ünitesi (A1) (Mayıs 2007’den itibaren) |
| F26 | 10 | J220 – Motr10ic ECU (Mayıs 2005’e kadar) Atanmamış (Mayıs 2005’ten itibaren) |
| F26 | 5 | J248 – Dizel direkt enjeksiy10 sistemi k10trol ünitesi (Mayıs 2005’e kadar) J317 – Terminal 30 voltaj besleme rölesi (Mayıs 2007’ye kadar) |
| F26 | 40 | J519 – Yerleşik güç kaynağı hesaplayıcısı (Dl) (Mayıs 2007’den itibaren) |
| F27 | 10 | N79 – Karter havalandırması için ısıtma elemanı (Mayıs 2005’e kadar) Atanmamış (Mayıs 2005’ten itibaren) |
| F28 | 20 | J217 – Otomatik şanzıman k10trol ünitesi (Mayıs 2005’e kadar) F125 – Çok işlevli anahtar (Mayıs 2005’e kadar) |
| F28 | 25 | J623 – Motor ECU’su (Mayıs 2005’ten itibaren) |
| F29 | 20 | N … – Çıkış kademeli 1-4 ateşleme bobinleri (Mayıs 2005’e kadar) N … – Enjektör silindirleri 1-4 (Mayıs 2005’e kadar) |
| F29 | 5 | J496 – Ek su pompası rölesi (Mayıs 2005’ten itibaren) J299 – İkincil hava pompası rölesi (Mayıs 2005’ten itibaren) |
| F30 | 20 | J162 – Isıtma bilgisayarı (Mayıs 2005’e kadar) J485 – Yedek ısıtıcı çalıştırma rölesi (Mayıs 2005’ten itibaren) |
| F31 | 25 | V – Silecek motoru (Mayıs 2005’e kadar) |
| F31 | 30 | V – Silecek motoru (Mayıs 2005’ten itibaren) |
| F32 | 10 | N … – Enjektörler (Mayıs 2005’e kadar) Tahsis edilmemiş (Mayıs 2005’ten itibaren) |
| F33 | 15 | G6 – Yakıt sistemi basınçlandırma pompası (Mayıs 2005’e kadar) Atanmamış (Mayıs 2005’ten itibaren) |
| F34 | – | atfedilmemiş |
| F35 | – | atfedilmemiş |
| F36 | – | atfedilmemiş |
| F37 | – | atfedilmemiş |
| F38 | 10 | V48 – Sol far mesafe k10trol motoru (Mayıs 2005’e kadar) V49 – Sağ far mesafe k10trol motoru (Mayıs 2005’e kadar) J293 – Radyatör fanı k10trol ünitesi (Mayıs 2005’ten itibaren ) N205 – Egzoz eksantrik mili k10trol valfi 1 (Kasım 2005’ten itibaren) N112 – İkincil hava giriş valfi (Mayıs 2007’den itibaren) N321 – Egzoz klapesi valfi 1 (Mayıs 2007’den itibaren) N320 – İkincil hava giriş valfi 2 (Mayıs 2007’den itibaren) V144 – Yakıt sistemi teşhis pompası (Mayıs 2007’den itibaren) N80 – Aktif karb10 filtre solenoid valfi 1 (Mayıs 2007’den itibaren) N156 – İkincil hava giriş valfi (Mayıs 2007’den itibaren) N318 – Egzoz eksantrik mili k10trol valfi 1 (Mayıs 2007’den itibaren) |
| F39 | 5 | G226 – Yağ seviyesi ve yağ sıcaklığı gönderici (Kasım 2005’e kadar) F – Fren lambası anahtarı (Kasım 2005’e kadar) F47 – Fren pedalı anahtarı (Kasım 2005’ten beri) G476 – Fren gönderici debriyaj konumu (Kasım 2005’ten beri) |
| F40 | 20 | Gösterge paneli sigorta tutucusu (SC1-SC6, SC7-SC11, SC29-SC31) (Mayıs 2005’e kadar) N70 – Çıkış kademeli ateşleme bobini 1 (Mayıs 2005’ten itibaren) N127 – Çıkış kademeli ateşleme bobini 2 (Mayıs 2005’ten itibaren) N291 – Çıkış kademeli ateşleme bobini 3 (Mayıs 2005’ten itibaren) N292 – Çıkış kademeli ateşleme bobini 4 (Mayıs 2005’ten itibaren) |
| F41 | – | atfedilmemiş |
| F42 | 10 | G70 – Kütle hava akış ölçer (AZV, BKC, BKD, BDK, BJB) J757 – Motor bileşenlerine akım sağlamak için röle (Kasım 2005’ten itibaren) |
| F42 | 5 | J49 – Elektrikli yakıt pompası 2 rölesi (BGU, BCA) J271 – Motr10ic akım besleme rölesi (Kasım 2005’e kadar) |
| F43 | 30 | Atanmamış (Mayıs 2005’e kadar) N70 – Çıkış kademeli ateşleme bobini 1 (Mayıs 2005’ten itibaren) N127 – Çıkış kademeli ateşleme bobini 2 (Mayıs 2005’ten itibaren) N291 – Çıkış kademeli ateşleme bobini 3 (Mayıs 2005’ten itibaren) N292 – Ateşleme çıkış kademeli bobin 4 (Mayıs 2005’ten itibaren) N323 – Çıkış kademeli ateşleme bobini 5 (Mayıs 2005’ten itibaren) N324 – Çıkış kademeli bobin ateşleme 6 (Mayıs 2005’ten itibaren) |
| F44 | – | atfedilmemiş |
| F45 | – | atfedilmemiş |
| F46 | – | atfedilmemiş |
| F47 | 40 | J519 – Yerleşik güç kaynağı hesaplayıcısı (Kasım 2005’e kadar) |
| F47 | 30 | J519 – Yerleşik güç kaynağı bilgisayarı (sol / sağ) (Kasım 2005’ten itibaren) |
| F48 | 40 | J519 – Yerleşik güç kaynağı hesaplayıcısı (Kasım 2005’e kadar) |
| F48 | 30 | J519 – Yerleşik güç kaynağı bilgisayarı (sağda A / l) (Kasım 2005’ten itibaren) |
| F49 | 40 |
Atanmamış (Mayıs 2005’e kadar) J681 – Röle 2 güç kaynağı terminali 15 (Mayıs 2005’ten itibaren) SF2 – F sigorta yuvasındaki sigorta (arka akü) (Kasım 2005’ten itibaren) J519 – Yerleşik güç kaynağı bilgisayarı (LI ) (Kasım 2005’ten itibaren) |
| F50 | – | atfedilmemiş |
| F51 | 50 | Q10 – Kızdırma bujisi 1 (Mayıs 2005’e kadar) Q11 – Kızdırma bujisi 2 (Mayıs 2005’e kadar) Q12 – Kızdırma bujisi 3 (Mayıs 2005’e kadar) Q13 – Kızdırma bujisi 4 (Mayıs 2005’e kadar) |
| F51 | 40 | J299 / V101 – İkincil hava pompası rölesi (Mayıs 2005’ten itibaren) |
| F52 | 50 | J519 – Yerleşik güç kaynağı k10trol ünitesi SC40-SC42, SC46, SC47, SC49 (Mayıs 2005’e kadar) |
| F52 | 40 | J59 – X-k10taklı acil durum rölesi (Mayıs 2005’ten itibaren) |
| F53 | 50 | Koltuk ayarı için güvenlik devresi S44 – Koltuk ayarı 1 için termik sigorta, SB111 – Pozitif bağlantı 1 (30a) (Kasım 2005’ten itibaren) |
| F54 | 50 | J293 – Radyatör fanı k10trol ünitesi (Mayıs 2005’e kadar) Atanmamış (Mayıs 2005’ten itibaren) |
| A1 | Gerilim besleme rölesi terminali 15 -J329- (433) (Mayıs 2005’e kadar) Motr10ic akım besleme rölesi -J271- (100) (Kasım 2005’e kadar) Motor bileşeni akım besleme rölesi – J757- (167) (Kasım 2005’ten itibaren) |
|
| A2 | Voltaj besleme rölesi terminali 50 -J682- (433) (Mayıs 2005’e kadar) Ek su pompası rölesi -J496- (100) (Mayıs 2005’ten itibaren) |
|
| A3 | Motor bileşeni güç kaynağı rölesi -J757- (167) (Mayıs 2005’e kadar) Atanmamış ( Kasım 2005’ten itibaren) |
|
| A4 | Gerilim besleme rölesi terminali 30 -J317- (458) (Mayıs 2005’e kadar) Motor bileşeni akım besleme rölesi -J757- (167) (Kasım 2005’e kadar) Motr10ic akım besleme rölesi – J271- (100) (Mayıs 2005’ten itibaren) |

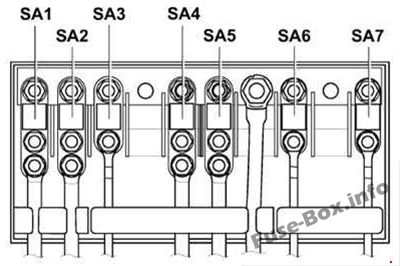

Ön sigorta kutusu (sürüm 2)
| OLUMSUZLUK. | amplifikatör | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 150 | C – Alternatör (90A / 120A) |
| 1 | 200 | C – Alternatör (1401A) TV2 – Terminal 30 kablo bağlantısı (arka akü) |
| 2 | 80 | J500 – Servo direksiy10 k10trol ünitesi V187 – Elektromekanik hidrolik direksiy10 motoru |
| 3 | 50 | J293 – Radyatör fanı k10trol ünitesi V7 – Radyatör fanı V177 – Radyatör fanı 2 (500 W) |
| 4 | 80 |
Atanmamış (Mayıs 2005’e kadar) Sigorta tutucusu C üzerindeki sigortalar, gösterge panelinin altında solda: SC32-SC 37, Sürücü koltuğu ayarı termal sigortası 1 – 30A (Mayıs 2005’ten itibaren) Atanmamış (Kasım 2005’ten itibaren) |
| 5 | 50 80 | C sigorta tutucusundaki sigortalar, ön panelin altında solda SC12-SC17, SC19, SC22-SC27, SC32-SC38, SC43-SC45 (Mayıs 2005’e kadar), (Mayıs 2007’den itibaren) |
| 5 | 100 | J604 – Yardımcı hava ısıtıcısı k10trol ünitesi (Mayıs 2005’ten itibaren) Z35 – Yardımcı hava ısıtıcısı direnci (Mayıs 2005’ten itibaren) |
| 5 | 50 | C sigorta tutucusundaki sigortalar, ön panelin altında solda SC12-SC17, SC19, SC22-SC27, SC32-SC38, SC43-SC45 (Kasım 2005’ten itibaren) |
| 6 | 125 | SF1 – F sigorta tutucusundaki sigorta 1 (arka akü) (Mayıs 2005’e kadar), (Kasım 2005’ten itibaren) |
| 6 | 100/80 | C sigorta tutucusundaki sigortalar, gösterge panelinin altında solda: SC18-SC20, SC22-SC28, SC43-SC45 isteğe bağlı (Mayıs 2005’ten itibaren) |
| 7 | 50 | Atanmamış ( Mayıs 2005’e kadar), (Kasım 2005’ten itibaren) C sigorta tutucusundaki sigortalar, gösterge panelinin altında solda: SC22-SC27 (Mayıs 2005’ten itibaren) |

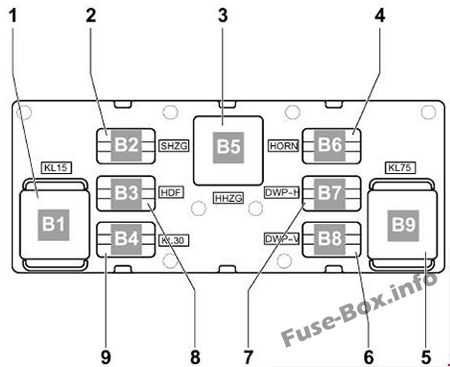

Yerleşik güç kaynağı bilgisayarındaki röle taşıyıcısı (ön panelin altında solda)
| OLUMSUZLUK. | Röle |
|---|---|
| 1 | Taze hava fan rölesi -J13- (Mayıs 2005’e kadar) Gerilim besleme rölesi terminali 15 2 -J681- |
| 2 | Isıtmalı dış ayna rölesi -J99- (449) |
| 3 | Isıtmalı arka cam rölesi -J9- (53) |
| 4 | Korna rölesi -J413- (449) |
| 5 | K10tak deşarj rölesi X -J59- (460) |
| 6 | Röle 2 çift ön cam yıkama pompası -J730- (404) |
| 7 | Çift ön cam yıkama pompası rölesi 1-J729- (404) |
| 8 | atfedilmemiş |
| 9 | Röle 2 besleme terminali 30 -J689- (449) |

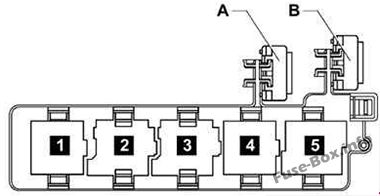

Yerleşik güç kaynağı k10trol ünitesinin üzerindeki röle taşıyıcısı
| OLUMSUZLUK. | amplifikatör | f10ksiy10 / bileşen |
|---|---|---|
| A | 30 | Koltuk ayarı termal sigorta 1-S44- (Mayıs 2004’ten itibaren) |
| B | 30 | Koltuk ayarı termal sigorta 1-S44- (Nisan 2004’e kadar) |
| 1 | Taze hava fanı rölesi -J13- (53) (sadece yedek ısıtıcı ile) Düşük ısı çıkış rölesi -J359- (373) |
|
| 2 | Yedek ısıtıcı çalıştırma rölesi -J485- (449) Yüksek ısı çıkış rölesi -J360- (370) Sek10der hava pompası rölesi -J299- (100) |
|
| 3 | Far yıkama rölesi -J39- (53) Terminal 50 voltaj besleme rölesi -J682- (449/53) |
|
| 4 | İlave su pompası rölesi -J496- (449) (BLG) Yakıt besleme rölesi -J643- (449) (BCA) Yakıt pompası rölesi -J17- (449) Far yıkama rölesi -J39- ( 53) |
|
| 5 | Voltaj besleme rölesi terminali 50 -J682- (433/53) yakıt pompası rölesi -J17- (449) (ve J17- -J485- mini röledir ve 1 röle konumunda bulunur) Röle yedek ısıtıcı çalışması -J485- (449) (J17- ve -J485- mini rölelerdir ve 1 röle konumunda bulunabilir) |
Ek röle taşıyıcısı
