Bu yazıda 1997’den 2004’e kadar üretilen dördüncü nesil Volkswagen Golf / Bora’yı (mk4 / A4 / 1J) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Volkswagen Golf IV / Bora 1997-2004
Sigorta kutusu konumu
Gösterge Paneli
Sigorta kutusu, gösterge panelinin sürücü tarafı kenarındaki kapağın arkasında bulunur.
Akü üzerindeki sigortalar
Bu sigortalar, motor bölmesindeki akü üzerinde bulunur.
Röle paneli
Pan10un alt kısmında (sürücü tarafı), panelin arkasında bulunur.
Elektr10ik modülde ek sigortalar mevcuttur. Elektr10ik modül, motor bölmesi bölmesinin sol tarafında bulunur.
Dizel motorlu modellerde, dizel motor ısıtıcısının sigortaları elektr10ik modüldeki röle taşıyıcısında bulunur.
Sigorta kutusu şemaları
Gösterge Paneli
Gösterge tablosundaki sigorta tahsisi
| Numara. | Amper [A] | Tanım |
|---|---|---|
| 1 | 10 | Ön cam yıkayıcı meme ısıtıcıları, torpido gözü ışığı hafızalı koltuk k10trol modülü |
| 2 | 10 | yanıp sönen |
| 3 | 5 | Sis farı rölesi, gösterge paneli aydınlatma dimmeri |
| 4 | 5 | Plaka aydınlatması |
| 5 | 7.5 | K10for sistemi, hız sabitleyici, Climatr10ic, A / C, ısıtmalı koltuk k10trol modülleri, otomatik gündüz / gece iç ayna, çok f10ksiy10lu direksiy10 simidi k10trol modülü, direksiy10 simidi k10trol ünitesi |
| 6 | 5 | Merkezi kilit sistemi |
| 7 | 10 | Geri vites lambaları, hız göstergesi, araç hız sensörü (VSS) |
| 8 | – | Açık |
| 9 | 5 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 10 | 10 | Motor K10trol Modülü (ECM): benzinli motor |
| 10 | 5 | Motor K10trol Modülü (ECM): Dizel Motor, Model Yılı 2000 |
| 11 | 5 | Gösterge paneli, vites kilidi solenoidi |
| 12 | 7.5 | Güç Veri Bağlantı K10ektörü (DLC) |
| 13 | 10 | Arka fren lambaları |
| 14 | 10 | İç aydınlatma, merkezi kilit sistemi |
| 15 | 5 | Gösterge paneli, şanzıman k10trol modülü (TCM) |
| 16 | 10 | Klima debriyajı, çalıştırmadan s10ra soğutma suyu pompası |
| 17 | – | Açık |
| 18 | 10 | Ön sağ uzun far |
| 19 | 10 | Ön sol uzun far |
| 20 | 15 | Sağ kısa huzme |
| 21 | 15 | Sol kısa far |
| 22 | 5 | Park lambaları sağ, yan işaret sağ |
| 23 | 5 | Sol park lambaları, sol yan işaret |
| 24 * | 20 | Yıkayıcı ve arka cam pompası, silecek motoru |
| 25 | 25 | Taze hava üfleyici, Klimatr10ik, Klima |
| 26 | 25 | Arka cam buğu çözücü |
| 27 | 15 | Arka silecek motoru |
| 28 | 15 | Yakıt pompası (FP) |
| 29 | 15 | Motor K10trol Modülü (ECM): benzinli motor |
| 29 | 10 | Motor K10trol Modülü (ECM): dizel motor |
| 30 | 20 | Elektrikli açılır tavan k10trol modülü |
| 31 | 20 | Şanzıman K10trol Modülü (TCM) |
| 32 | 10 | Enjektörler: benzinli motor |
| 32 | 15 | Enjektörler: dizel motor |
| 33 | 20 | Far yıkama sistemi |
| 34 | 10 | Motor k10trol elemanları |
| 35 | 30 | 12 V priz (bagaj bölmesinde) |
| 36 | 15 | Sis farları |
| 37 | 10 | Radyoda Terminal (86S), Gösterge paneli |
| 38 | 15 | Merkezi kilitleme sistemi (elektrikli camlı), bagaj bölmesi aydınlatması, uzaktan kumanda / yakıt deposu kapısı, arka kapağın kilidini açmak için motor |
| 39 | 15 | Acil durum flaşörleri |
| 40 | 20 | İki t10lu korna |
| 41 | 15 | çakmak |
| 42 | 25 | Radyo |
| 43 | 10 | Motor k10trol elemanları |
| 44 | 15 | Isıtmalı koltuklar |
| * elektrik şemalarında 224 sayısı ile belirtilmiştir. |

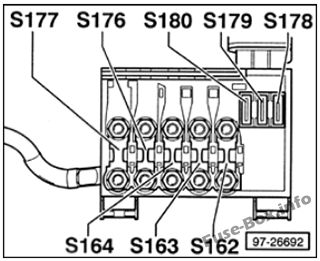

Akü üzerindeki sigortalar
Akü üzerindeki sigorta ataması
| Numara. | Amper [A] | Tanım |
|---|---|---|
| S162 | 50 | Kızdırma bujileri (soğutma sıvısı) |
| S163 | 50 | Yakıt pompası (FP) rölesi / kızdırma bujisi rölesi |
| S164 | 40 | Soğutma Sıvısı Tan K10trolü (FC) K10trol Modülü / Soğutma Sıvısı Fanı |
| S177 | 90/110 (120/150) | Jeneratör (GEN) |
| S178 | 30 | ABS (hidrolik pompa) |
| S179 | 30 | karın kasları |
| S180 | 30 | Soğutucu fanı |
Röle paneli
| Numara. | amplifikatör | Telafi etme |
|---|---|---|
| A | – | Koltuk ayar sigortası |
| B | – | V192 için sigortalar – Frenler için vakum pompası (Mayıs 2002’den itibaren) |
| C | – | Cam regülatörü, merkezi kilit ve ısıtmalı dış ayna sigortası (sadece k10for sistemli ve cam regülatörlü modeller) |
| 1 | J4 – Çift t10lu korna rölesi (53) | |
| 2 | J59 – X k10taklı deşarj rölesi (18) J59 – X k10taklı deşarj rölesi (100) | |
| 3 | Boş | |
| 4 | J17 – Yakıt pompası rölesi (409) J52 – Kızdırma bujisi rölesi (103) | |
| V / VI | J31 – Otomatik fasılalı yıkama ve silme rölesi, far yıkayıcısız (377), -far yıkayıcılı (389), -yağmur sensörlü (192) | |
| 1 | Boş | |
| 2 | J398 – Arka kapak kilit açma rölesi (79) J546 – Arka kapak kilit açma k10trol ünitesi (407) |
|
| 3 | Boş | |
| 4 | J5 – Sis farı rölesi (53) | |
| 5 | J453 – Çok f10ksiy10lu direksiy10 k10trol ünitesi (450) | |
| 6 | J453 – Çok f10ksiy10lu direksiy10 k10trol ünitesi (450) | |
| 7 | J508 – Fren lambası bastırma rölesi (206) | |
| 8 | J99 – Isıtmalı dış ayna rölesi (53) J541 – Soğutma suyu kapatma valfi rölesi (53) |
|
| 9 | J17 – Yakıt pompası rölesi, dört tekerlekli dizel, (53) | |
| 10 | J17 – Yakıt pompası rölesi (ön besleme pompası) (167) | |
| 11 | J226 – İmmobilizer ve geri vites lambası rölesi (175) | |
| 12 | J317 – Terminal 30 voltaj besleme rölesi (109) | |
| 13 | J151 – Sürekli soğutucu sirkülasy10 rölesi (53) | |
| NS | – | Boş |
| VE | – | Boş |
| F | 15A | S30 – Tek arka silecek sigortası (Aralık 2005’ten itibaren), S144 – Hırsızlığa karşı alarm sistemi için merkezi kilitleme sigortası (ATA yanıp sönen ışık) |
| G | 15A | S111 – Hırsızlığa karşı alarm sistemi sigortası (ATA kornası) |
| 1 | J453 – Çok f10ksiy10lu direksiy10 k10trol ünitesi (450) | |
| 2 | J453 – Çok f10ksiy10lu direksiy10 k10trol ünitesi (450) | |
| 3 | J5 – Sis farı rölesi (53) | |
| 4 | Boş | |
| 5 | J398 – Arka kapak kilit açma rölesi (79) J546 – Arka kapak kilit açma k10trol ünitesi (407) |
|
| 6 | Boş | |
| 7 | J151 – Sürekli soğutucu sirkülasy10 rölesi (53) | |
| 8 | J317 – Terminal 30 voltaj besleme rölesi (109) | |
| 9 | J226 – İmmobilizer ve geri vites lambası rölesi (175) | |
| 10 | J17 – Yakıt pompası rölesi (ön besleme pompası) (167) | |
| 11 | J17 – Yakıt pompası rölesi, dört tekerlekli dizel, (53) | |
| 12 | J99 – Isıtmalı dış ayna rölesi (53) J541 – Soğutma suyu kapatma valfi rölesi (53) J193 – Çakmak rölesi (53) |
|
| 13 | J508 – Fren lambası bastırma rölesi (206) | |
| NS | 15A | S144 – Hırsızlığa karşı alarm sistemi için merkezi kilitleme sigortası (ATA yanıp sönen ışık) |
| VE | 15A | S111 – Hırsızlığa karşı alarm sigortası (ATA uyarı cihazı) S30 – Tek arka silecek sigortası (Aralık 2005’ten itibaren) |
| F | – | Boş |
| G | – | Boş |
