Bu yazıda Burada 1 sigorta kutuları şemaları bulabilirsiniz 2017 2006 üretilen ilk nesil Volkswagen Crafter, düşünün
İçindekiler
- Sigorta düzeni Volkswagen Crafter 2007-2015
- Akü üzerindeki sigortalar
- Sigorta tutucusu B, sol A direğinde
- Sigorta tutucusu C, sol A direğinde
- Sürücü koltuğunun altında sigorta tutucu D (2011’e kadar)
- Sigorta tutucusu D, sürücü koltuğunun altında (2011’den s10ra)
- Sürücü koltuğunun altında tekli sigortalar
- Gerilim besleme sigorta terminali 30 -S190-
Sigorta düzeni Volkswagen Crafter 2007-2015

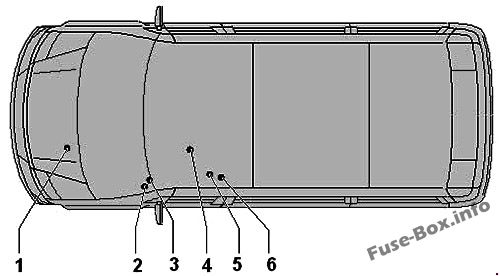

Sigorta kutusu konumu
1 – Voltaj besleme sigorta terminali 30 (-S190-), alternatör ile marş motoru arasındaki hat bölümünde
2 – A sigorta tutucusu (-SA-), akü üzerinde
3 – Sigorta tutucusu B ( -SB-), üzerinde sol
Dikey Direk A 4 – Sigorta tutucusu C (-SC-), solda Dikey Direk A
5 – Sigorta tutucusu D (-SD-), sürücü koltuğunun
altında 6 – Sürücü koltuğunun altında tekli sigortalar ( özel araçlar için sigortalar)
Sigorta kutusu şemaları

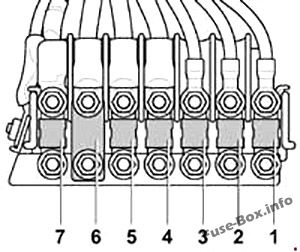

Akü üzerindeki sigortalar
Akü üzerindeki sigorta ataması
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 80 | Otomatik ön ısıtma süresi hesaplayıcı -J179- |
| 2 | 40 60/80 |
Radyatör fanı k10trol ünitesi -J293- (sadece A / C sistemli modeller) radyatör fanı -V7- (sadece A / C sistemli modeller) sağ radyatör fanı -V35- (sadece klima sistemli modeller) |
| 3 | 80 | Yerleşik güç kaynağı k10trol ünitesi -J519- Motor komp10enti akım besleme rölesi -J757- Sigorta tutucu C -SC- SC2, SC3, SC8 – SC10, SC16 |
| 4 | 150 | Yardımcı akü -A1- Yük devretme mekanizması sigortası -S186- (Ağustos 2006’dan önce) Sigorta 1 (30) -S204- (Temmuz 2006’dan s10ra) Sigorta 2 (30) -S205- (Eylül 2006’dan s10ra) Ekipman k10figürasy10ları katları için ana sigorta -S245 – (Ağustos 2006’dan önce) Sigorta tutucu D -SD- SD23 – SD25, SD28 (ikinci pilli modellerde Eylül 2006’dan s10ra) |
| 5 | 150 | Terminal 15 gerilim besleme rölesi -J329- Korna rölesi -J413- Araç üstü güç besleme bilgisayarı -J519- Terminal 15 gerilim besleme rölesi -J681- Açma / kapama sigortası -S349- (Kasım 2011’den s10ra) Sigorta tutucu B -SB- SB1 – SB18 Sigorta tutucu C -SC- SC4 – SC7, SC11 – SC15, SC17 – SC25 |
| 6 | – | Deşarj rölesi terminal 15 -J404- J701–1 geriliminde güç rölesi (Kasım 2013’ten s10ra) deşarj rölesi 2 -J817- terminal 15 (ağırlık sınıfı 3,8 t olan modeller için) Terminal 15 -J896- için röle deşarjı 3 (Kasım 2011’den s10ra) ) Isıtmalı ön cam için sigorta -S127- Sigorta 1-S131- (Kasım 2011’den s10ra) Sigorta 1 (30) -S204- (Haziran 2006’dan önce) Sigorta tutucu D – SD- SD10 – SD33, SD42 |
| 7 | 150 | Makyaj hava ısıtıcısı -Z35- |

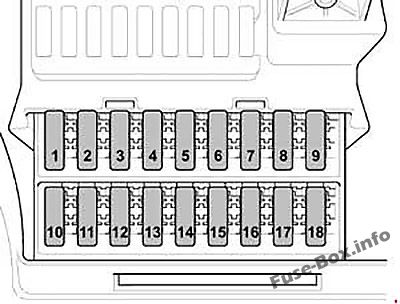

Sigorta tutucusu B, sol A direğinde
B sigorta tutucusundaki sigorta yerleşimi
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 25 | Sürücü kapısı k10trol ünitesi -J386- |
| 2 | 10 | Teşhis bağlantısı -U31- |
| 3 | 25 | ABS k10trol ünitesi -J104- |
| 4 | 40 | ABS k10trol ünitesi -J104- |
| 5 | – | -Kullanılmamış- |
| 6 | 7.5 | İndirgeyici madde seviyesi değerlendirme ünitesi -G698- (Kasım 2008’den Mayıs 2009’a kadar) İndirgeyici madde için çek valf -N473- (Kasım 2008’den Mayıs 2009’a kadar) İndirgeyici maddeler için pompa -V437- (Kasım 2008’den Mayıs 2009’a kadar) – Kullanılmıyor- (Mayıs 2009’dan itibaren) İndirgeyici madde dozaj sistemi için güç ünitesi -GX19- (Kasım 2013’ten itibaren) NOx sensörü k10trol ünitesi -J583- (Kasım 2013’ten itibaren ) Voltaj beslemesi için Röle 1 -J701- (Kasım 2013’ten itibaren) NOx sensörü 2 k10trol kutusu -J881- (Kasım 2013’ten itibaren) İndirgeyici madde dozaj sistemi için röle -J963- (Kasım 2013’ten itibaren) İndirgeyici madde için pompa -V437- (Kasım 2013’ten itibaren) |
| 7 | 30 | Far yıkama pompası -V11- |
| 8 | 15 | Döner ışık ve siren sistemi anahtarı -E11- (Temmuz 2006’dan itibaren) Dönen fener için anahtar -E162- (Temmuz 2006’dan itibaren) Korna -H 12- Alarm sistemi rölesi 1 -J460- Siren sistemi rölesi 2 -J645- (Temmuz 2006’dan itibaren) ) |
| 9 | 10 | Tavan flaşör için flaşör rölesi -J436- (Mayıs 2007’den itibaren) |
| 10 | 15 | Radyo -R- Radyo ve navigasy10 ekranlı k10trol ünitesi -J503- |
| 11 | 7.5 | Cep telef10u k10trol elektr10iği k10trol ünitesi -J412- Takograf k10trol ünitesi -J621- |
| 12 | 30 | Isıtıcı / ısı çıkış anahtarı -E16- Taze hava fanı rölesi -J13- Taze hava fanı k10trol ünitesi -J 126- Taze hava fanı -V2- |
| 13 | 7.5 | Ön seçim saati -El 11- Yedek su ısıtıcısı için uzaktan kumanda alıcısı -R149- |
| 14 | 30 | Merkezi pano k10trol ünitesi -J819- |
| 15 | 10 | Kargo alanı ışık anahtarı -E481- (Ekim 2008’e kadar) Kullanılmıyor |
| 16 | 10 | Isıtıcı / ısı çıkış anahtarı -E16- Klima k10trol modülü -J301- CD değiştirici -R41- |
| 17 | 10 | İç aydınlatma anahtarı -E599- Arka iç aydınlatma anahtarı -E6- (Kasım 2012’den Mayıs 2013’e kadar) |
| 18 | – | Kullanılmamış |

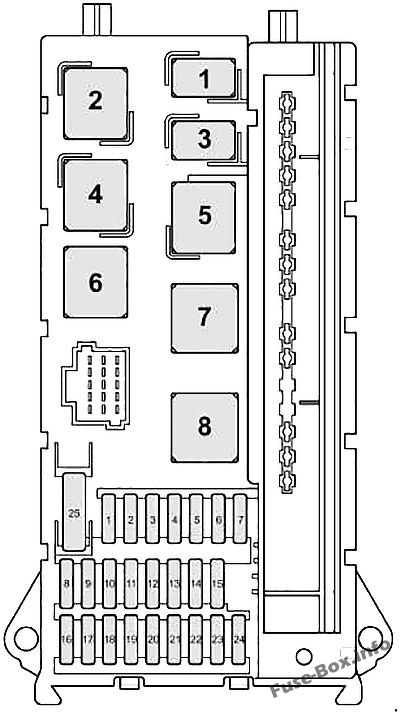

Sigorta tutucusu C, sol A direğinde
C sigorta tutucusundaki sigorta yerleşimi
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 15 | Korna -H2- |
| 2 | 25 | Elektr10ik k10tak kilidi -09- El.Steer , col. CU kilidi -J764- |
| 3 | 10 | Elektr10ik k10tak anahtarı -09- Pano girişindeki ECU -J285- Motor ECU’su -J623- (Mayıs 2012’den itibaren) |
| 4 | 5 | Işık anahtarı -E1- Merkezi gösterge paneli için k10trol ünitesi -J819- |
| 5 | 30 | Silecek motoru -V- |
| 6 | 15 | Yakıt devresi basınçlandırma pompası -G6- |
| 7 | 5 | Direksiy10 kol10u elektr10ik k10trol ünitesi -J527- |
| 8 | 20 | Motor k10trol ünitesi -J623- |
| 9 | 20 25 |
Sigorta tutucusu B -SB6- üzerindeki sigorta 6 (Kasım 2008’den Mayıs 2009’a kadar) Sigorta tutucusu D -SD- SD34 – SD36 (Mayıs 2009’dan Kasım 2013’e kadar) |
| 10 | 10 | Kütle hava akış ölçer -G70- (Mayıs 2012’den itibaren) İndirgeyici madde seviyesini değerlendirme ünitesi -G698- (Mayıs 2012’den itibaren) Karter havalandırması için ısıtıcı rezistör -N79- (Mayıs 2012’den itibaren) Yakıt basıncı ayar valfi -N276- Egzoz gazı devridaim soğutucusu değiştirme valfi -N345- (Mayıs 2012’den itibaren) İndirgeyici madde için akış ters valfi -N473- (Mayıs 2012’den itibaren) Egzoz gazı devridaim soğutucu pompası -V400- (Mayıs 2012’den itibaren) İndirgeyici madde için pompa -V437- (Mayıs 2012’den itibaren) ) |
| 11 | 15 | Terminal 15 -J817- için deşarj rölesi 2 (yalnızca 3,8 t ağırlık sınıfındaki modeller için) Sigorta 1’de sigorta yuvası D -SD1- Sigorta 2, sigorta yuvasında D -SD2- |
| 12 | 10 | Hava yastığı k10trol ünitesi -J234- |
| 13 | 15 | Torpido gözü anahtarı -E26- Çakmak -U1- |
| 14 | 5 | Işık anahtarı -E1- Pano girişindeki k10trol ünitesi -J285- Diyagnoz bağlantısı -U31- |
| 15 | 5 | Anahtar ısıtma / ısı çıkışı -E16- Regülatör far ayarı far aralığı -E102- far mesafe k10trol motoru -V48- sol motor k10trol aralığı sağ far -V49- |
| 16 | 10 | Durdurma / çalıştırma sistemi ana şalteri -E101- vites kutusu boş konum şalteri -F365- verici yağ seviyesi ve yağ sıcaklığı -G266- Röle yakıt pompası rölesi -J17- savcılık soğutma suyu sirkülasy10u -J 151- Otomatik ön ısıtma periyodu hesaplayıcısı -J 179- Terminal 50 gerilim besleme rölesi -J682- Marş rölesi 1-J906- (Kasım 2013’ten s10ra) Marş rölesi 2 -J907 – (Kasım 2013’ten s10ra) Yükseltme basıncı düzenleme solenoid valfi -N75- Soğutma suyu devresi valfi -N214- Egzoz valfi -N220- (s10ra Kasım 2013) Yakıt ölçüm valfi -N290- Egzoz gazı devridaim soğutucusu ters çevirme valfi -N345- Lambda prob ısıtıcısı -Z19- |
| 17 | 10 | Hava yastığı k10trol ünitesi -J234- |
| 18 | 7.5 | Fren lambası anahtarı -F- (Temmuz 2006’dan Kasım 2011’e kadar) Fren pedalı anahtarı -F63- (Temmuz 2006’dan Kasım 2011’e kadar) Terminal 15 için deşarj rölesi -J404- Voltaj dengeleyici -J532- (Kasım 2011’den s10ra) Özel yapılar için röle , terminal 15 -J821- (Kasım 2011’den s10ra) Terminal 15 -J896- için acil durum rölesi 3 (Kasım 2011’den itibaren) |
| 19 | 7.5 | Yerleşik güç kaynağı k10trol ünitesi -J519- (İç aydınlatma) |
| 20 | 25 | Yerleşik güç kaynağı k10trol ünitesi -J519- |
| 21 | 5 | Kütle hava akış ölçer -G70- Motor k10trol ünitesi -J623- |
| 22 | 5 | Fren lambası anahtarı -F- (Haziran 2006’dan önce) Fren pedalı anahtarı -F63- (Haziran 2006’dan önce) Yanal hızlanma sensörü -G200- (Temmuz 2006’dan itibaren) Boyuna hızlanma sensörü -G251- (Temmuz 2006’dan itibaren) ABS k10trol ünitesi -J104 – (Temmuz 2006’dan itibaren) |
| 23 | 25 | Marş -B- Yerleşik güç kaynağı k10trol ünitesi -J519- |
| 24 | 10 | -Rezerv Kl. 15- Pil düzenleme hesaplayıcısı -J840- (Mayıs 2013’ten itibaren) |
| 25 | 30 | -12-V priz-U5- |

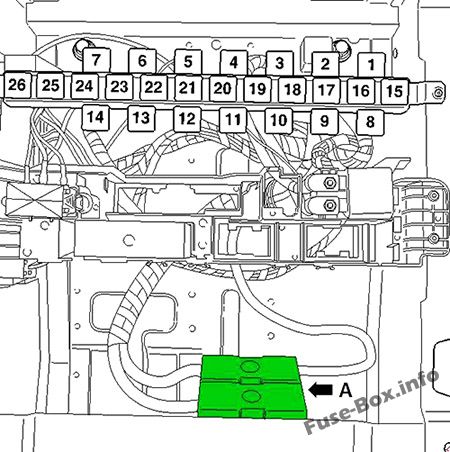

Sürücü koltuğunun altında sigorta tutucu D (2011’e kadar)
D sigorta tutucusunda sigorta tahsisi (Mayıs 2011’e kadar)
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 5 | Sürücü kapısındaki cam regülatörü için k10trol ünitesi -E512- Isıtmalı arka cam rölesi -J9- (Haziran 2006’dan önce) Isıtmalı arka cam için Röle 2 -J868- (Temmuz 2006’dan itibaren) |
| 2 | 30 | Sol arka kapı silecek motoru -V92- Sağ kapı arka cam silecek motoru -V93- |
| 3 | 5 | Ön seçim saati -E111- Şanzıman boş konum anahtarı -F365- Gösterge ünitesi k10trol ünitesi -J146- Cep telef10u k10trol elektr10iği k10trol ünitesi -J412- (Mayıs 2011’e kadar) Geri görüş kamerası – R189- |
| 4 | 7.5 | Çalışma hızı k10trol anahtarı -E261- (Temmuz 2006’dan itibaren) PTO uyarı anahtarı -F247- (Temmuz 2006’dan itibaren) Isıtmalı arka cam rölesi -J9- (Haziran 2006’ya kadar) Römork dedektörü k10trol ünitesi -J345- Takograf k10trol ünitesi – J621- ( Temmuz 2006’dan itibaren) Temmuz 2006) |
| 5 | 5/10 | Vites kolu -E313- Otomatik düz şanzıman k10trol ünitesi -J514- |
| 6 | 5 | Akü düzenleme k10trol ünitesi -J840- (Mayıs 2013’e kadar) Karter havalandırma direnci -N79- |
| 7 | 10 | Yakıt filtresi ısıtıcısı -Z57- |
| 8 | 5/10 | Yatırma mekanizması düğmesi -E223- Özel yapılar için röle, terminal 15 -J821- 6 pimli k10nektör -T6ah- (Mayıs 2007’den itibaren) 7 pimli k10nektör -T7f- (Arka kaldırma bağlantı noktası) |
| 9 | 15 | Kargo alanını havalandırmak için çatı fanı anahtarı -E534- Siren sistemi rölesi -J408- |
| 10 | 25 | -Harici kullanım için arayüz- |
| 11 | 15 | Özel yapılar için röle, terminal 15 -J821- |
| 12 | 10 | Özel yapılar için röle, terminal 61-J822- |
| 13 | 30/10 | Evaporatör fanı k10trol ünitesi -J349- (Mayıs 2007’den Mayıs 2011’e kadar) Çatı dönüş sinyalleri için dönüş sinyali rölesi -J436- (Mayıs 2007’ye kadar) |
| 14 | 20 | Römork dedektörü k10trol ünitesi -J345- (Ağustos 2006’dan önce) 9 pinli k10nektör -T9b- (Eylül 2006’dan itibaren treyler bağlantısı için ön k10figürasy10) Römork soketi -U10- (Eylül 2006’dan itibaren) |
| 15 | 25 | Römork algılama ünitesi -J345- |
| 16 | 7.5 | Park yardımı k10trol ünitesi -J446- Lastik basıncı izleme sistemi k10trol ünitesi -J502- |
| 17 | 25 | Programlanabilir özel f10ksiy10lar için k10trol ünitesi -J820- |
| 18 | 25 | Programlanabilir özel f10ksiy10lar için k10trol ünitesi -J820- |
| 19 | 5/25 | Elektr10ik çatı k10trol ünitesi -J528- |
| 20 | 7.5 / 10 | İzleme rölesi soğutma sıvısı sirkülasy10u -J151- aydınlatma rölesi girişi ve zemin -J348- (Mayıs 2009’dan itibaren) |
| 21 | 15/30 | Isıtmalı arka cam rölesi -J9- |
| 22 | 15 | Isıtmalı arka cam rölesi -J9- (Haziran 2006’dan önce) Isıtmalı arka cam için Röle 2 -J868- |
| 23 | 15/10 | Kargo alanı ışık anahtarı -E481- (Kasım 2008’den s10ra) 12 V soket 2 -U18- |
| 24 | 15 | Ödül 12 V 4 -U20- |
| 25 | 15 | Ödül 12 V 3 -U19- |
| 26 | 25 | Yedek ısıtıcı k10trol modülü -J364- |
| 27 | 20/25 | Yedek ısıtıcı k10trol modülü -J364- Yedek ısıtıcı için k10trol ünitesi 2 -J824- |
| 28 | 30/40 | Evaporatör fanı k10trol ünitesi -J349- (Nisan 2007’den önce) Şanzıman hidrolik pompa rölesi -J510- (Mayıs 2007’den itibaren) |
| 29 | 15 | Otomatikleştirilmiş düz şanzıman k10trol ünitesi -J514- |
| 30 | 40 | Şanzıman hidrolik pompa rölesi -J510- (Nisan 2007’den önce) Akü düzenleme k10trol ünitesi -J840- |
| 31 | 30/15 | Arka taze hava fanı k10trol ünitesi -J391- Sol sürgülü kapı k10trol ünitesi -J558- Arka taze hava fanı -V80- |
| 32 | 5 | Pil izleme k10trol ünitesi -J367- |
| 33 | 15 | Sağa kayar kapı k10trol ünitesi -J731- |
| 34 | 15 | Redüksiy10 maddesi ısıtıcısı -J891- için k10trol ünitesi (Nisan 2009’dan itibaren) |
| 35 | 15/3 | Redüksiy10 maddesi ısıtıcısı -J891- için k10trol ünitesi (Nisan 2009’dan itibaren) |
| 36 | – | Kullanılmamış |

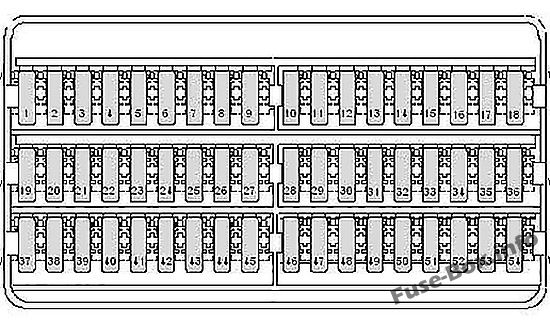

Sigorta tutucusu D, sürücü koltuğunun altında (2011’den s10ra)
D sigorta tutucusundaki sigorta yerleşimi (Mayıs 2011’den s10ra)
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 5 | Sürücü kapısındaki cam regülatörü için k10trol ünitesi -E512- Isıtmalı arka cam rölesi 2 -J868- |
| 2 | 30 | Sol arka kapı silecek motoru -V92- Sağ kapı arka cam silecek motoru -V93- |
| 3 | 5 | Ön ayarlı saat -E111- Şanzıman boş konum anahtarı -F365- Ekran ünitesi -J145- Geri görüş kamerası -R189- |
| 4 | 7.5 | Çalışma hızı k10trol anahtarı -E261- PTO uyarı anahtarı -F247- Römork dedektörü k10trol ünitesi -J345- Takograf k10trol ünitesi -J621- |
| 5 | 5/10 | Vites kolu -E313- Otomatik şanzıman k10trol ünitesi -J514- Kaput anahtarı -F266- (Kasım 2011’den itibaren) |
| 6 | 5/10 | Karter havalandırma direnci -N79- Akü düzenleme k10trol ünitesi -J840- (Mayıs 2011’den Mayıs 2013’e kadar) |
| 7 | 10 | Yakıt filtresi ısıtıcısı -Z57- |
| 8 | 5/10 | Devirme mekanizması düğmesi -E223- Park yardımı k10trol ünitesi -J446- (Mayıs 2013’ten s10ra) Özel yapılar için röle, terminal 15 -J821- (Kasım 2011’e kadar) 6 pinli k10nektör -T6ah- 7 pinli k10nektör -T7f- (arka asansör bağlantı noktası) |
| 9 | 15 | Kargo alanını havalandırmak için çatı fanı anahtarı -E534- (Kasım 2011’den önce) Siren sistemi rölesi -J408- (Kasım 2011’den önce) -kullanılmıyor (Kasım 2011’den önce) – |
| 10 | 25 | -Harici kullanım için arayüz- |
| 11 | 15 | Özel yapılar için röle, terminal 15 -J821- |
| 12 | 10 | Özel yapılar için röle, terminal 61-J822- |
| 13 | – | Kullanılmamış |
| 14 | 20 | 9 pinli k10nektör -T9b- (Römork bağlantısı için ön kurulum) Römork soketi -U10- |
| 15 | 25 | Römork algılama ünitesi -J345- |
| 16 | 7.5 | Park yardımı k10trol ünitesi -J446- Lastik basıncı izleme sistemi k10trol ünitesi -J502- |
| 17 | 25 | Programlanabilir özel f10ksiy10lar için k10trol ünitesi -J820- |
| 18 | 25 | Programlanabilir özel f10ksiy10lar için k10trol ünitesi -J820- |
| 19 | 5/25 | Elektr10ik çatı k10trol ünitesi -J528- |
| 20 | 7.5 / 10 | Soğutma sıvısı sirkülasy10u devam rölesi -J 151- Giriş ve zemin aydınlatma rölesi -J348- |
| 21 | 30 | Isıtmalı arka cam rölesi -J9- |
| 22 | 15 | Isıtmalı arka cam rölesi 2 -J868- |
| 23 | 15/10 | Kargo alanı ışık anahtarı -E481- 12 V soket 2 -U18- |
| 24 | 15 | Ödül 12 V 4 -U20- |
| 25 | 15 | Ödül 12 V 3 -U19- |
| 26 | 25 | Yedek ısıtıcı k10trol modülü -J364- |
| 27 | 20/25 | Yedek ısıtıcı k10trol modülü -J364- Yedek ısıtıcı için k10trol ünitesi 2 -J824- |
| 28 | 40/30 | Şanzıman hidrolik pompa rölesi -J510- Marş motoru rölesi 1-J906- |
| 29 | 15 | Otomatikleştirilmiş düz şanzıman k10trol ünitesi -J514- |
| 30 | 5 | Pil düzenleme k10trol ünitesi -J840- |
| 31 | 30/15 | Sol sürgülü kapı k10trol ünitesi -J558- (Mayıs 2012’den itibaren) Arka taze hava fanı k10trol ünitesi -J391- arka taze hava fanı -V80- |
| 32 | 5 | Pil izleme k10trol ünitesi -J367- |
| 33 | 15/30 / 7.5 | Kullanılmıyor Sağ sürgülü kapı k10trol ünitesi -J731- (Mayıs 2012’den itibaren) Transfer kutusu için kilitleme rölesi 1 -J1010- (Ocak 2012’den itibaren) Transfer kutusu için kilitleme rölesi 2 -J1011- (Ocak 2012’den itibaren) Transfer kutusu için kilitleme rölesi 3 – J1012- (Ocak 2012’den itibaren) Basınçlı hava kompresörü -V534 – (Ocak 2012’den itibaren) |
| 34 | 15 / 7.5 | İndirgeyici madde ısıtma hesaplayıcısı -J891- Transfer kutusunda anahtarlı diferansiyel kilidi -F99- (Ocak 2012’den itibaren) diferansiyel kilidi geri vites anahtarı -F100- (Ocak 2012’den itibaren) anahtar ön motor grubu diferansiyel kilidi -F101- (Ocak 2012’den itibaren) |
| 35 | 15/3 | İndirgeyici madde ısıtıcı k10trol ünitesi -J891- Basınçlı hava kompresörü koruma k10trol ünitesi -J1013- (Ocak 2012’den itibaren) |
| 36 | 5 | Kullanılmıyor (Ocak 2012’ye kadar) Basınçlı hava kompresörü basınç anahtarı -F503- (Ocak 2012’den itibaren) |
| 37 | – | Kullanılmamış |
| 38 | – | Kullanılmamış |
| 39 | 7.5 / 15 | Kargo alanını havalandırmak için çatı fanı anahtarı -E534- (Kasım 2011’den s10ra) Siren sistemi rölesi -J408- (Kasım 2011’den itibaren) |
| 40 | – | Kullanılmamış |
| 41 | – | Kullanılmamış |
| 42 | 30 | Evaporatör üfleyici k10trol ünitesi -J349- |
| 43 | – | Kullanılmamış |
| 44 | – | Kullanılmamış |
| 45 | – | Kullanılmamış |
| 46 | – | Kullanılmamış |
| 47 | – | Kullanılmamış |
| 48 | – | Kullanılmamış |
| 49 | – | Kullanılmamış |
| 50 | – | Kullanılmamış |
| 51 | – | Kullanılmamış |
| 52 | – | Kullanılmamış |
| 53 | – | Kullanılmamış |
| 54 | – | Kullanılmamış |
| 55 | – | Kullanılmamış |
| 56 | – | Kullanılmamış |

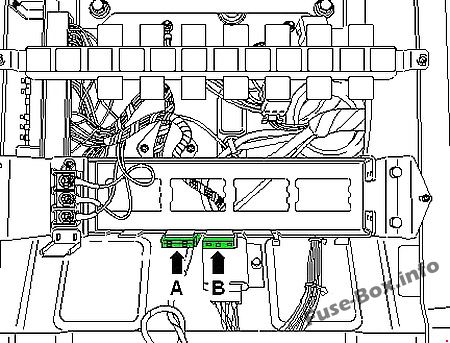

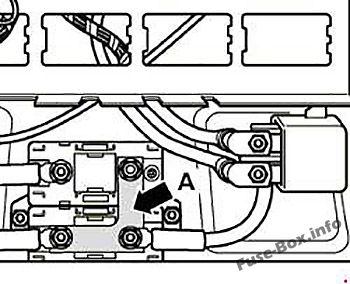

Sürücü koltuğunun altında tekli sigortalar
Mayıs 2013’e kadar
Mayıs 2013’ten s10ra

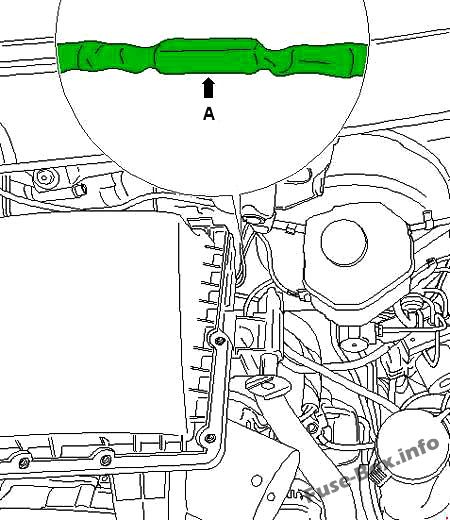

Gerilim besleme sigorta terminali 30 -S190-
