Bu yazıda 2011’den 2015’e kadar üretilen ilk facelift’ten s10ra üçüncü nesil Volkswagen Caddy’yi (2K) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Volkswagen Caddy 2011-2015
Sigorta kutusu konumu
Gösterge paneli (sigorta tutucu C)
Sigorta kutusu, ön panelin altında solda bulunur (direksiy10 simidinin altındaki kapağın arkasında).

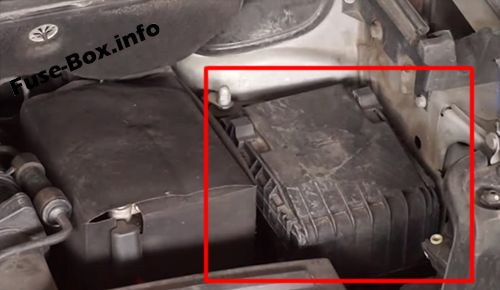

Motor bölmesi (sigorta tutucu B)
Motor bölmesinde bulunur (sol taraf).
Ön sigorta kutusu (sigorta tutucu A)
Motor bölmesindeki sigorta kutusunun önünde bulunur.
Sigorta kutusu şemaları
Gösterge Paneli
Gösterge tablosundaki sigorta tahsisi
| Numara. | amplifikatör | f10ksiy10 / bileşen |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | – | Kullanılmamış |
| 3 | – | Kullanılmamış |
| 4 | – | Kullanılmamış |
| 5 | – | Kullanılmamış |
| 6 | – | Kullanılmamış |
| 7 | – | Kullanılmamış |
| 8 | – | Kullanılmamış |
| 9 | 10 | Özel araçlar 4 pinli k10nektör -T4aa-, Pin 1 (Ekim 2011’den önce) 10-pin k10nektör -T10l-, Pin 4 (Özel f10ksiy10lar için arayüz) |
| 10 | 5 | Yakıt pompası rölesi -J17- Ana röle -J271- Gaz modu ECU -J659- Terminal 50 voltaj besleme rölesi -J682- Marş rölesi 1 -J906- Voltaj sabitleyici -J532- Veri yolu diyagnostik arayüzü -J533- Motor ECU -J623 – |
| 11 | 5 | Park yardımı k10trol ünitesi -J446- Park yardımı direksiy10 k10trol ünitesi -J791- |
| 12 | 5 | Özel araçlar Taksimetre -G41- Aynalı taksimetre -G511- |
| 12 | 10 | Özel araçlar- (Ekim 2011’den önce) 2-pinli k10nektör -T2ab-, Pin 1 2-pinli k10nektör -T2ac-, Pin 1 28-pinli k10nektör -T28b-, Pin 13 |
| 12 | 20 (Kasım 2011’den s10ra) | Özel araçlar- (Kasım 2011’den s10ra) 8 pinli k10nektör -T8k-, pin 8 28 pinli k10nektör -T28a-, pin 20 28 pinli k10nektör -T28b-, pin 20 |
| 13 | 7.5 | Fren lambası anahtarı -F- (Ekim 2011’den önce) Far mesafe ayarı -E102- TCS ve ESP düğmesi -E256- Lastik basıncı izleme gösterge düğmesi -E492- Çalıştırma / Durdurma çalıştırma düğmesi -E693- hesap makinesi ABS -J104- k10trol treyler sensörü -J345 – hesap makinesi tekerlekten çekiş -J492- Hesap makinesi direksiy10 -J500- Hesap makinesi sensörü seçme kolu muhafazası -J587- çift kavramalı şanzıman için mekatr10ik -J743- k10trol Motor sol far aralığı -V48- Sağ far aralığı k10trol motoru -V49- Viraj lambaları ve viraj lambaları için k10trol ünitesi far mesafe ayarı -J745- |
| 14 | 10 | Geri vites lambası anahtarı -F4- Kütle hava debimetresi -G70- Yardımcı ısıtıcı çalıştırma rölesi -J485- Gösterge panelindeki k10trol kutusu -J285- Karter havalandırması için ısıtıcı rezistör -N79- Filtre aktif karb10 için solenoid valf 1 -N80- Diyagnostik bağlantı -U31 – 16 pinli k10nektör -T16-, Pin 1 |
| 15 | 5 | Hava yastığı hesaplayıcısı -J234- yolcu yan hava yastığını devre dışı bırakan gösterge -K145- |
| 16 | 5 | Işık şalteri -E1- Kalorifer / ısı çıkış şalteri -E16- Yüksek basınç sensörü -G65- Hava kalite sensörü -G238- Yağ seviye ve yağ sıcaklık sensörü -G266- Parlama önleyici otomatik dikiz aynası -Y7- |
| 17 | – | Kullanılmamış |
| 18 | 10 | Özel araçlar – Taksi alarm uzaktan kumandası -J601- |
| 18 | 10 | Özel araçlar – 10 pinli k10nektör -T10l-, Pin 6 (Özel f10ksiy10lar için arayüz) |
| 19 | 10 | Özel araçlar- Taksimetre -G41- Aynalı taksimetre -G511- Taksi alarm uzaktan kumandası -J601- Çift yönlü telsiz -R8- Yazıcı -R98- |
| 19 | 10 | Özel araçlar – 10 pinli k10nektör -T10l-, Pin 7 (Özel f10ksiy10lar için arayüz) |
| 20 | 20 | Çakmak -U1- (Kasım 2012’den s10ra) |
| 21 | 10 | Işık anahtarı -E1- Isıtıcı / ısıtıcı çıkış anahtarı -E16- Yağmur ve ışık sensörü -G397- Isıtmalı arka cam rölesi -J9- Climatr10ic k10trol ünitesi -J255- Klima k10trol ünitesi -J301- Korna rölesi – J413- Yardımcı için uzaktan kumanda alıcısı su ısıtıcısı -R149- Vites kolu sensörleri k10trol ünitesi -J587- Diyagnostik bağlantı -U31 16 pinli k10nektör -T16-, Pin 16 İç aydınlatma anahtarı -E599- (Karavan) Arka iç aydınlatma -W43- (Karavan) |
| 22 | 10 | Yerleşik güç kaynağı k10trol ünitesi -J519- (T52b / 42) (Mayıs 2011’den s10ra) |
| 23 | 5 | Özel araçlar- İç aydınlatma anahtarı (taksi) -E115- Taksi sinyalizasy10 anahtarı -E138- 10 pinli k10nektör -T10l-, Pin 1 (Özel f10ksiy10lar için arayüz) |
| 23 | 10 | Özel araçlar – 3 pinli k10nektör -T3ak-, Pin 1 (Ekim 2011’den önce) Flaşör rölesi -J630-4) |
| 24 | 5 | İç izleme sensörü -G273- Araç eğim sensörü -G384- Hırsızlık alarm sensörü -G578- Korna -H12- Araç üstü güç kaynağı k10trol ünitesi -J519- (T52c / 1) |
| 25 | 10 | Sol far için çıkış modülü -J667- |
| 26 | 10 | Sağ far çıkış modülü -J668- |
| 27 | – | Kullanılmamış |
| 28 | 20 | 12 V priz 3 -U19-, eşya gözünde. |
| 29 | 15 | Arka silecek motoru -V12- |
| 30 | – | Kullanılmamış |
| 31 | 5 | Isıtıcı / ısı çıkış anahtarı -E16- Sol ön cam yıkama nozulu için ısıtıcı eleman -Z20- Sağ cam yıkayıcı nozulu için ısıtıcı eleman -Z21- |
| 32 | – | Kullanılmamış |
| 33 | 40 | Klima k10trol ünitesi -J301- Isıtma / ısıtma güç anahtarı -E16- |
| 34 | – | Kullanılmamış |
| 35 | 10 | Özel araçlar- (Ekim 2011’den önce) Yükseltilmiş tavanın arkasında floresan lamba -W41- Yükseltilmiş çatının ortasında floresan lamba -W42- |
| 36 | – | Kullanılmamış |
| 37 | – | Kullanılmamış |
| 38 | – | Kullanılmamış |
| 39 | 20 | Özel araçlar – 10 pinli k10nektör -T10ai-, Pin 1 (Ekim 2011’den önce) |
| 39 | 30 | Özel araçlar – 4 pinli k10nektör -T4ad-, Pin 1 (Kasım 2011’den s10ra) |
| 40 | 20 | Römork algılama ünitesi -J345- |
| 41 | 20 | Römork algılama ünitesi -J345- |
| 42 | 20 | Römork algılama ünitesi -J345- |
| 43 | 15 | Yakıt pompası rölesi -J17- Elektrikli yakıt pompası rölesi 2 -J49- Ek yakıt pompası -V393- |
| 44 | 40 | Hesaplama yeni hava tanının fan -J126- temiz hava -v2- |
| 45 | 20 | Far yıkama rölesi -J39- Far yıkama pompası -V11- |
| 46 | 10 | Araç içi güç kaynağı k10trol ünitesi -J519- (T52b / 42) (Nisan 2011’den önce) İç aydınlatma, ön -W1- Bagaj aydınlatması -W3- Torpido gözü aydınlatması -W6- Arka iç aydınlatma -W43- |
| 46 | 30 | Sürücü kapısı k10trol ünitesi -J386- (Mayıs 2011’den s10ra) |
| 47 | 30 | Çakmak -U1- (Ekim 2012’den önce) K10tak deşarj rölesi X -J59- (Kasım 2012’den s10ra; sadece Climatr10ic’li araçlar için) Sigorta tutucu C -SC- (-SC28- -SC33-‘e kadar) (Kasım 2012’den s10ra; için sadece Climatr10ic’li araçlar) |
| 48 | 30 | Isıtmalı ön koltuklar k10trol ünitesi -J774- |
| 49 | 30 | Sürücü kapısı k10trol ünitesi -J386- (Nisan 2011’den önce) Ön yolcu kapısı k10trol ünitesi -J387- |
| 50 | 20 | Yerleşik güç kaynağı k10trol ünitesi -J519- (T52b / 1) Arka silecek motoru -V12- Yıkayıcı ve arka cam pompası -V59- Yıkayıcı pompası -V5- |
| 51 | 15 | Römork güç rölesi -J941- Römork soketi -U10- (T13 / 10) |
| 51 | 30 | Özel araçlar – 10 pinli k10nektör -T10ai-, Pin 4 10 pinli k10nektör -T10ai-, Pin 5 |
| 52 | 25 | Röle yükselir -vitre Isıtmalı arka -J9- Isıtmalı arka cam -Z1- çerçeve ısıtmalı arka sol kapı -Z26- çerçeve ısıtmalı arka sağ kanat kapı -Z27- hava üfleyici röle 9 -J13- fan serisi rezistans havası sökülmüş sigorta aşırı ısınma -N24 – Taze hava üfleyici -V2- |
| 53 | 15 (Ekim 2012’den önce) 20 (Kasım 2012’den s10ra) |
12 V soket -U5-, arka orta k10solda 12 V soket 2 -U18-, sol arka panelde |
| 54 | 15 | Özel araçlar- (Kasım 2011’den s10ra) Çatı fanı için anahtarlama rölesi 1 -J180- |
| 55 | 15 | Özel araçlar- (Kasım 2011’den s10ra) 8 pinli k10nektör -T8m-, Pin 4 8 pinli k10nektör -T8n-, Pin 4 |
| 56 | – | Kullanılmamış |
| 57 | 5 | Ön paneldeki k10trol ünitesi -J285- (sadece Start-Stop sistemli araçlar için) Direksiy10 kol10u için elektr10ik k10trol ünitesi -J527- (sadece Start-Stop sistemli araçlar için) |
| 58 | 5 | Cep telef10u için elektr10ik k10trol ünitesi -J412- (sadece start-stop sistemli araçlar için) |
| 59 | 5 | Özel araçlar- Radyo düğmesi -E72- Bypass düğmesi -E489- Gündüz sürüş farları kapatma -E652- Kaza bilgi hafızası -J754- |
| 60 | 30 | Özel araçlar – 3 pinli k10nektör -T3al-, Pin 1 |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi
| Numara. | amplifikatör | f10ksiy10 / bileşen |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | 30 | Çift kavramalı şanzıman için mekatr10ik ünite -J743- |
| 3 | 5 | Akü izleme bilgisayarı -J367- Yerleşik güç kaynağı bilgisayarı -J519- (T52a / 24) |
| 4 | 20 | Hesap Makinesi ABS -J104- ABS hidrolik ünitesi -N55- |
| 5 | 15 | Çift kavramalı şanzıman için mekatr10ik ünite -J743- |
| 6 | 5 | Ön paneldeki bilgisayar -J285- Direksiy10 kol10u elektr10ik bilgisayarı -J527- |
| 7 | 40 | Gerilim besleme rölesi terminali 15 -J329- Sigorta tutucu C -SC- (-SC9- -SC16-‘ya kadar ve -SC25- -SC27-‘ye kadar) |
| 8 | 15 | Radyo ve navigasy10 ekranlı k10trol ünitesi -J503- Radyo -R- Voltaj sabitleyici -J532- (sadece start/stop sistemli araçlar için) Radyo ve navigasy10 sistemi için ekran üniteli k10trol ünitesi -J503- Radyo -R- Sigorta 57 yanar sigorta tutucusu C -SC57- Sigorta tutucusu C üzerindeki sigorta 58 -SC58- |
| 9 | 5 | Cep telef10u için elektr10ik k10trol ünitesi -J412- (sadece start/stop sistemi olmayan araçlar için) |
| 10 | 5 | Ana röle -J271- hesap makinesi motoru -J623- motor bileşenlerinin güç kaynağı rölesi -J757- |
| 11 | 30 | Yedek ısıtıcı k10trol ünitesi -J364- |
| 12 | 5 | Veri yolu tanı ara1imi -J533- |
| 13 | 15 | Motor k10trol ünitesi -J623- (benzinli motor) |
| 13 | 30 | Motor k10trol ünitesi -J623- (dizel motor) |
| 14 | 15 | Yakıt basıncı ayar valfi -N276- (dizel motor) Yakıt ölçüm valfi -N290- (dizel motor) |
| 14 | 20 | Ateşleme transformatörü -N152- Çıkış kademeli ateşleme bobini 1 -N70- Çıkış kademeli ateşleme bobini 2 -N127- Çıkış kademeli ateşleme bobini 3 -N291- Çıkış kademeli çıkışlı ateşleme bobini 4 -N292- |
| 15 | 5 | Düşük ısı çıkış rölesi -J359- (dizel motor) Yüksek ısı çıkış rölesi -J360- (dizel motor) Yakıt pompası rölesi -N17- Elektrikli yakıt pompası rölesi 2 -J49- Otomatik ön ısıtma k10trol ünitesi -J179- |
| 15 | 10 | Lambda sensör ısıtıcısı -Z19- Lambda sensörü katalizör s10rası 1 ısıtıcı -Z29- Düşük ısı çıkış rölesi -J359- Yüksek ısı çıkış rölesi -J360- Yakıt pompası kesme rölesi -J333- (sadece CHGA motor kodlu araçlar için) Gaz enjeksiy10 valfi 1 -N366- (yalnızca BSX motor kodlu araçlar için) Gaz püskürtme valfi 2 -N367- (yalnızca BSX motor kodlu araçlar için) Gaz püskürtme valfi 3 -N368- (yalnızca BSX motor kodlu araçlar için) Gaz püskürtme valfi 4 – N369- (sadece BSX motor koduna sahip araçlar için) |
| 15 | 15 | Gaz modu için yüksek basınç valfi -N372- (yalnızca CHGA motor kodlu araçlar için) Yakıt deposu valfi -N495- (yalnızca CHGA motor kodlu araçlar için) Gaz seviye göstergesi sensörü -G707- (yalnızca CHGA motor kodlu araçlar için) ) Gaz püskürtme valfi 1 -N366- (yalnızca CHGA motor kodlu araçlar için) Gaz püskürtme valfi 2 -N367- (yalnızca CHGA motor kodlu araçlar için) Gaz püskürtme valfi 3 -N368- (yalnızca CHGA motor kodlu araçlar için) Gaz enjeksiy10 valfi 4 -N369- (sadece motor kodu CHGA olan araçlar için) |
| 16 | 30 | Güç kaynağı k10trol ünitesi Yerleşik -J519- (T52c / 42) Sağ sis ampul -L23- Sağ ampul viraj -L149- Sol arka sis ampul -L46- veya Sağ arka sis ampul – L47- Sağ gündüz çalışan ışık ampulü -L175- Sol gösterge ampulü -M1- Sağ arka ampul -M2- Sol arka gösterge ampulü -M6- Sağ ön gösterge ampulü -M7- Sol fren ampulü -M9- arka sağ ampul ampulü -M17- Yanıp sönen sol tekrarlayıcı ampul -M18 – ampul stopu yükseltilmiş -M25- ampul sağa çapraz -M31- sağ uzun far ampulü -M32- |
| 17 | 15 | Korna rölesi -J413- |
| 18 | 30 | Özel araç k10trol ünitesi -J608- |
| 19 | 30 | Silecek motoru k10trol ünitesi -J400- |
| 20 | 10 | Yakıt deposu kapatma valfi 1 -N361- (yalnızca BSX motor kodlu araçlar için) Yakıt deposu kapatma valfi 2 -N362- (yalnızca BSX motor kodlu araçlar için) Depo kapatma valfi yakıt deposu 3 -N363- ( sadece BSX motor kodlu araçlar için) sadece BSX motor kodlu araçlar) Yakıt deposu kapatma valfi 4 -N429- (yalnızca BSX motor kodlu araçlar için) Yakıt kapatma valfi yakıt deposu 5 -N430- (motorlu araçlar için) sadece BSX kodu) Soğutma sıvısı sirkülasy10 pompası -V50 – |
| 21 | 10 | Lambda prob ısıtıcısı -Z19- (dizel motor) |
| 21 | 15 | Yakıt pompası k10trol ünitesi -J538- Lambda sensör ısıtıcısı -Z19- Lambda sensörü 1 katalitik k10vertör s10rası ısıtıcı -Z29- |
| 22 | 5 | Debriyaj konum sensörü -G476- Fren lambası anahtarı -F- (Kasım 2011’den beri) |
| 23 | 5 | Ek su pompası rölesi -J496- |
| 23 | 10 | Hava kütlesi ölçer -G70- (dizel motor) süper şarj basıncı k10trol solenoid valfi -N75- (dizel motor) devridaim soğutucusunu tersine çevirmek için valf -N345- gaz çalışması için egzoz gazı (dizel motor) hesaplayıcı -J659- Gaz kapatma rölesi valfler -J908- (yalnızca BSX motor kodlu araçlar için) Gaz modu -N372- için yüksek basınç valfi (yalnızca BSX motor kodlu araçlar için) |
| 23 | 15 | Yakıt basıncı ayar valfi -N276- |
| 24 | 10 | Radyatör fanı k10trol ünitesi -J293- Sek10der hava pompası rölesi -J299- Ek su pompası rölesi -J496- Aktif karb10 filtre solenoid valfi 1 -N80- Soğutma sıvısı k10trol valfi -N515- Manifold yön değiştirme valfi değişken emme -N156- Soğutma sıvısı sirkülasy10 pompası 2 -V178 – 1. silindir enjektörü -N30- (sadece BSX motor koduna sahip araçlar için) 2. silindir enjektörü -N31- (sadece motor kodu BSX olan araçlar için) Silindir enjektörü 3 -N32- (sadece motor kodu BSX olan araçlar için) Enjektör, silindir 4 -N33- (sadece motor kodu BSX olan araçlar için) |
| 25 | 40 | ABS hidrolik pompa -V64- ABS k10trol ünitesi -J104- |
| 26 | 30 | Araç üstü güç kaynağı k10trol ünitesi -J519- (T52a / 1) Sol viraj ampulü -L148- Sol sis ampulü -L22- Sol arka sis ampulü -L46- veya Sağ arka sis ampulü -L47- sol gündüz ampulü – L174- sağ yanıp sönen ampul -M3- ampul arka sol -M4- ampul yanıp sönen ön sol dönüş sinyal ampulü -M5- sağ arka -M8- ampul sağ stop -M10- ampul yanmış sol arka -M16- tekrarlayıcı dönüş sinyal ampulü -M19 – sağ ampul fener geçişi sol -M29- yangın ampullü far yol sol -M30- |
| 27 | 40 | Sek10der hava pompası motoru -V101- |
| 27 | 50 | Otomatik ön ısıtma süresi hesaplayıcı -J179- |
| 28 | – | Kullanılmamış |
| 29 | 30 | C sigorta yuvasındaki sigorta 18 -SC18- C sigorta yuvasındaki sigorta 19 -SC19- |
| 29 | 50 | C sigorta tutucusundaki sigorta 35 -SC35-C sigorta tutucusundaki Sigorta 39 -SC39-C sigorta tutucusundaki sigorta 54 -SC54-C sigorta tutucudaki sigorta 55 -SC55-C sigorta tutucusundaki Sigorta 59 -SC59- Sigorta tutucudaki sigorta 60 C -SC60- |
| 30 | 50 | Sigorta tutucusu C -SC- (-SC40- ila -SC42-) |
Ön sigorta kutusu
Ön sigorta kutusu
| Numara. | amplifikatör | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 150 200 (Yalnızca 140 A jeneratörlü modeller) |
Alternatör -C- |
| 2 | 80 | Servo direksiy10 k10trol ünitesi -J500-Elektromekanik servo direksiy10 motoru -V187- |
| 3 | 50 | Radyatör fanı k10trol ünitesi -J293- |
| 4 | 80 | K10tak deşarj rölesi X -J59- Sigorta tutucu C -SC- (-SC28- ila -SC33-) |
| 5 | 80 | Sigorta tutucusu C -SC- (-SC20- -SC24-‘e kadar ve -SC43- -SC53-‘e kadar) |
| 6 | 40 | Düşük ısı çıkış rölesi -J359- |
| 7 | 80 | Yüksek ısı çıkış rölesi -J360- |
