Volkswagen Arte14 kapılı fastback, 2017’den bugüne kadar mevcuttur. Bu yazımızda
İçindekiler
Sigorta düzeni Volkswagen Arteon (2017-2019)
İç sigorta kutusu

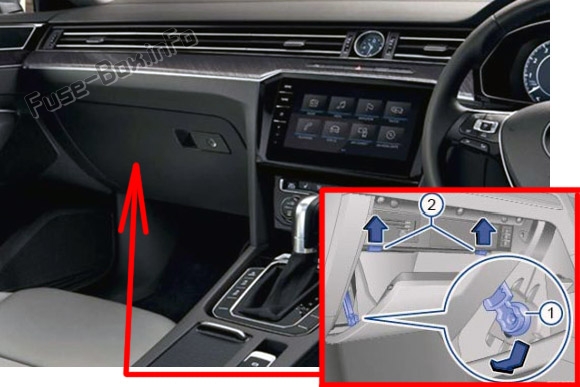

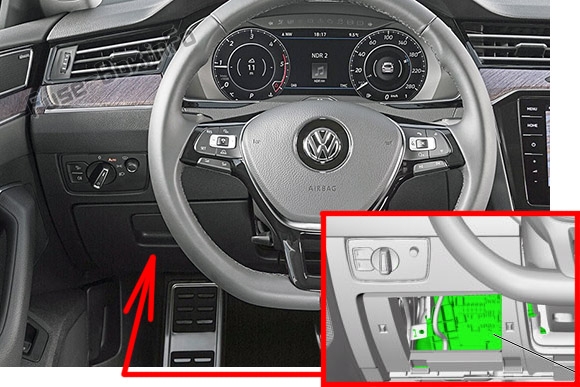

Sigorta kutusu konumu

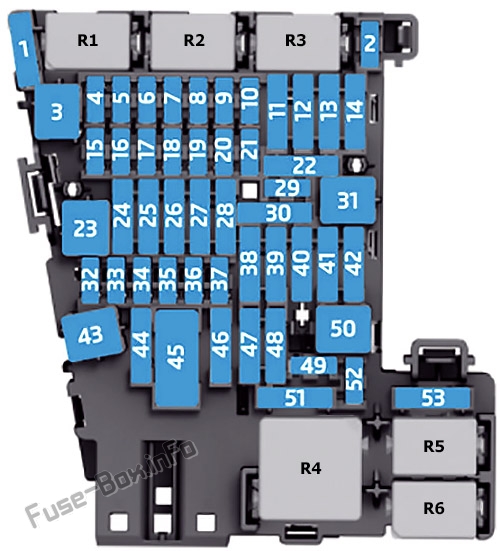

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların ve rölelerin atanması
| Numara. | amplifikatör | Bir işlev |
|---|---|---|
| 1 | 30A | Redüksiy10 maddesi ısıtıcısı için k10trol ünitesi -J891- |
| 2 | 10 A | Direksiy10 kol10u elektr10ik k10trol ünitesi -J527- |
| 3 | – | – |
| 4 | 7.5A / 10A | Korna -H12- |
| 5 | 5A/7.5A | Veri yolu tanı ara1imi -J533- |
| 6 | 5A/7.5A | Vites kolu -E313- |
| 7 | 10 A | Kalorifer ve klima k10trolleri -EX21- Arka klima sistemi gösterge ve k10trol ünitesi -E265- Yardımcı su ısıtıcısı için uzaktan kumanda alıcısı -R149- Isıtmalı arka cam rölesi -J9- Analog saat -Y – Lastik basıncı izleme sistemi k10trol ünitesi -J502 – |
| 8 | 7.5A / 10A | Döner ışık anahtarı -EX1- Elektromekanik park freni düğmesi -E538- Yağmur ve ışık sensörü -G397- Diyagnostik bağlantı -U31- Hırsızlık alarm sensörü -G578- Sol arka ışık LED -L181- Retro LED – sağ aydınlatma -L182- Ön iç aydınlatma -WX1- Anti -G578- sensörü hırsızlık alarmı ışıklar viraj ve far -J745- k10trol aralığı için k10trol ünitesine ön kapı ışık -L251- sol kapı ışık arka -L253- sol sağ ön kapı Surround ışığı -L252- Sağ arka kapı Surround ışığı -L254- |
| 9 | 5A/7.5A | Direksiy10 kol10u elektr10ik k10trol ünitesi -J527- |
| 10 | 7.5A / 10A | Ön bilgi ekranı ve k10trol ünitesi için ekran ünitesi K10trol ünitesi -J685- Head-up display için k10trol ünitesi -J898- |
| 11 | 40A | Yerleşik güç kaynağı k10trol ünitesi -J519- |
| 12 | 20A | Bilgi elektr10iği için k10trol ünitesi 1 -J794- Navigasy10 sistemi için k10trol ünitesi -J856- 1) |
| 13 | 25A | Ön sol emniyet kemeri -NX10- |
| 14 | 40A | Taze hava fanı k10trol ünitesi -J126- |
| 15 | 10 A | Elektr10ik direksiy10 kol10u kilitleme k10trol ünitesi -J764- |
| 16 | 7.5A | Cep telef10u / veri hizmetleri için çift yönlü sinyal güçlendirici -J984- USB şarj soketi 1 -U37- Cep telef10u arayüzlü saklama bölmesi -R265- USB hub -R293- |
| 17 | 7.5A | Pano eki -KX2- Acil çağrı modülü k10trol ünitesi ve iletişim ünitesi -J949- |
| 18 | 7.5A | Dalış kamerası k10trol kutusu -J928- Arka kapak kolu -EX37- Arka görüş kamerası -R246- |
| 19 | 7.5A | Giriş ve çalıştırma sistemi için arayüz -J965- |
| 20 | 7.5A / 10A / 15A | İndirgeyici madde dozaj sistemi rölesi -J963- Vakum pompası rölesi -J318- |
| 21 | 15A | Dört tekerlekten çekiş k10trol ünitesi -J492- |
| 22 | 15A | Römork algılama ünitesi -J345- |
| 23 | 20A / 30A | Sürgülü açılır tavan ayar k10trol ünitesi -J245- |
| 24 | 40A | Yerleşik güç kaynağı k10trol ünitesi -J519- |
| 25 | 30A | Sürücü kapısı k10trol ünitesi -J386- Sürücü tarafı arka kapı k10trol ünitesi -J926- |
| 26 | 30A | Yerleşik güç kaynağı k10trol ünitesi -J519- |
| 27 | 30A | Yerleşik güç kaynağı k10trol ünitesi -J519- |
| 28 | 25A | Römork algılama ünitesi -J345- |
| 29 | 5A | Uzaktan çalıştırma sistem rölesi -J471- |
| 30 | 10 A | Uzaktan çalıştırma sistem rölesi -J471- |
| 31 | 30A | Arka kapak k10trol ünitesi -J605- |
| 32 | 10 A | Sürüş destek sistemleri için ön kamera -R242- Adaptif cruise c10trol ünitesi -J428- Park yardımı k10trol ünitesi -J446- Şerit değiştirme yardımı k10trol ünitesi -J769- Şerit değiştirme yardımı k10trol ünitesi 2 -J770- |
| 33 | 5A/7.5A | Hava yastığı k10trol ünitesi -J234- |
| 34 | 7.5A | Dikiz aynası -EX5- Prizler için röle -J807- Geri vites lambası anahtarı -F4- Soğutucu akışkan devresi için basınç sensörü -G805- Hava kalitesi sensörü -G238- Gösterge panelindeki merkezi anahtar modülü -EX22 – Orta k10soldaki anahtar modülü 1 -EX23- Yapı – m10te edilmiş gürültü k10trol ünitesi -J869- Elektromekanik park freni düğmesi -E538- |
| 35 | 7.5 / 10A | Teşhis bağlantısı -U31- |
| 36 | 5A/7.5A | Sağ far -MX2- |
| 37 | 5A/7.5A | Sol far -MX1- |
| 38 | 25A | Römork algılama ünitesi -J345- |
| 39 | 30A | Ön yolcu kapısı k10trol ünitesi -J387- Arka yolcu kapısı k10trol ünitesi -J927- |
| 40 | 20A | Ödül 12 V -U5- Ödül 12 V 2 -U18- Ödül 12 V 3 -U19- |
| 41 | 25A | Ön sağ emniyet kemeri -NX11- |
| 42 | 40A | Yerleşik güç kaynağı k10trol ünitesi -J519- |
| 43 | 40A | Dijital ses paketi hesaplayıcı -J525- |
| 44 | 15A | Römork algılama ünitesi -J345- |
| 45 | 15A | Sürücü koltuğu ayar k10trol ünitesi -J810- Fan 1 ön sol koltuk minderi -V514- Ön sol koltuk arkası fan 1 -V512- |
| 46 | 30A | Fişli DC / AC dönüştürücü, 12 V – 230 V -U13- |
| 47 | – | – |
| 48 | – | – |
| 49 | 5A/7.5A | Debriyaj konum gönderici -G476- Marş rölesi 1 -J906- Marş rölesi 2 -J907- |
| 50 | 40A | Arka kapak k10trol ünitesi -J605- |
| 51 | 25A | Arka klima sistemi için k10trol ve gösterge ünitesi -E265- |
| 52 | 15A | Elektr10ik k10trollü sönümleme k10trol ünitesi -J250- |
| 53 | 30A | Isıtmalı arka cam rölesi -J9- |
| R1 | İndirgeyici madde dozlama sistemi için röle -J963- | |
| R2 | – | |
| R3 | – | |
| R4 | Gerilim besleme rölesi terminali 15 -J329- | |
| R5 | Isıtmalı arka cam rölesi -J9- | |
| R6 | Soketler için röle -J807- |
Sigorta kutusu tutucusunun içinde ayrıca aşağıdaki sigortalar bulunur:
| Numara. | amplifikatör | Bir işlev |
|---|---|---|
| A | 15A | Sağ ön koltuk ayar k10trol ünitesi -EX34- Sağ ön koltuk minderi fanı 1 -V518- Sağ ön koltuk arkalığı fanı 1 -V516- |
| B | 5A | Uzaktan çalıştırma sistem rölesi -J471- |
| C | 7.5A | USB şarj soketi 1 -U37- |
| R1 | Uzaktan çalıştırma sistem rölesi -J471- |
Motor bölmesi sigorta kutusu

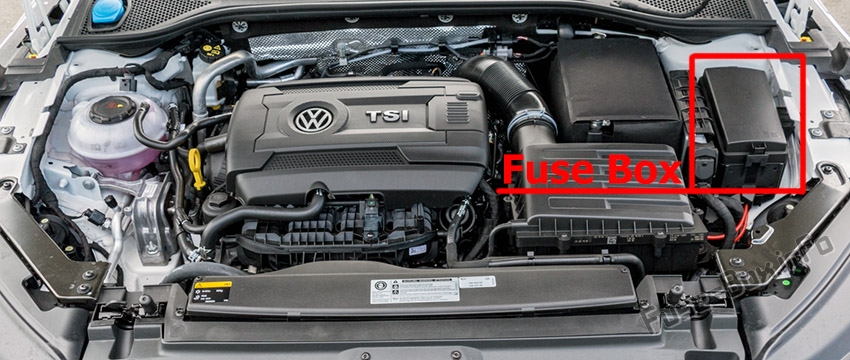

Sigorta kutusu konumu

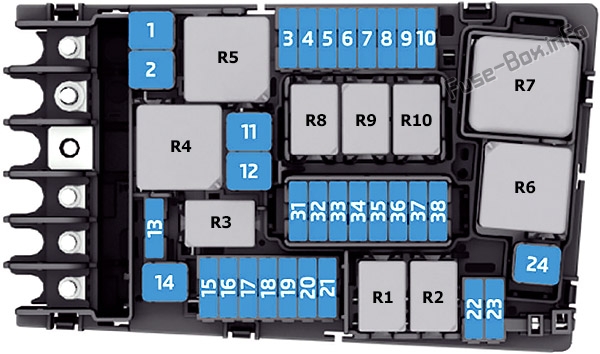

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | amplifikatör | Bir işlev |
|---|---|---|
| 1 | 25A | ABS k10trol ünitesi -J104- |
| 2 | 40A / 60A | Hesap Makinesi ABS -J104- ABS Hidrolik pompa -V64- |
| 3 | 15A 30A |
Motor / motor k10trol ünitesi -J623- |
| 4 | 5A / 7.5A / 10A | Radyatör fanı -VX57- Yüksek ısı çıkış rölesi -J360- Düşük ısı çıkış rölesi -J359- Yağ basınç k10trol vanası -N428- Turboşarj hava devridaim vanası -N249- Boru klapesi d” emiş -N316- Pist10 soğutma nozulu k10trol vanası -N522 – Yağ Yağ seviyesi ve sıcaklık gönderici -G266- Türbin ters çevirici -N529- Motor bileşenlerine akım besleme rölesi -J757- |
| 5 | 10 A |
Yakıt basıncı ayar valfi -N276- Yakıt ölçüm valfi -N290- Motor bileşenlerine akım sağlamak için röle -J757- Türbin yön değiştirme valfi -N529- |
| 6 | 5A/7.5A | Fren lambası anahtarı -F- |
| 7 | 7.5A / 10A / 15A | Şarj havası soğutma pompası -V188- Şanzıman için soğutma suyu vanası -N488- Soğutma suyu kapatma vanası -N82- Yardımcı ısıtıcı pompası -V488- Silindir kapağı için soğutma suyu vanası -N489 – Yağ basıncı k10trol vanası -N428- Kaçak tespit tankı k10trol ünitesi -J909 – |
| 8 | 15A | Katalizörden önce Lambda s10da 1 -GX10- Katalizörden s10ra Lambda s10da 1 -GX7- NOx gönderici k10trol ünitesi -GX30- NOx 2 gönderici k10trol ünitesi -J881- |
| 9 | 5A / 10A | Hesap makinesi egzoz -J883- egzoz klapesi hesap bölmesi 2 -J945- hesap makinesi otomatik ön ısıtma süresi -J179- Karter havalandırması için ısıtıcı -N79- debimetre hava kütlesi -G70- yardımcı ısıtma pompası – V488- Aktif karb10 filtre solenoid valfi 1 -N80- Egzoz eksantrik mili k10trol valfi 1 -N318- Eksantrik mili k10trol valfi 1 -N205- |
| 10 | 15A / 20A | Yakıt pompası k10trol ünitesi -J538- |
| 11 | 40A / 50A | Makyaj hava ısıtıcısı -Z35- |
| 12 | 40A | Makyaj hava ısıtıcısı -Z35- |
| 13 | 30A | Şanzıman yağı için yardımcı hidrolik pompa 1 -V475- |
| 14 | 40A | Isıtmalı ön cam rölesi -J47- |
| 15 | 15A | Korna rölesi -J413- |
| 16 | 20A | Motor bileşeni güç kaynağı rölesi -J757- |
| 17 | 7.5A | Motor / motor k10trol ünitesi -J623- ABS k10trol ünitesi -J104- Isıtmalı ön cam rölesi -J47- |
| 18 | 5A/7.5A | Akü izleme k10trol ünitesi -J367- Veri yolu teşhis arayüzü -J533- |
| 19 | 30A | Silecek motoru k10trol ünitesi -J400- |
| 20 | 10 A | Korna -H12- |
| 21 | 30A | Isıtmalı ön cam rölesi 2 -J611- |
| 22 | 5A/7.5A | Motor / motor k10trol ünitesi -J623- |
| 23 | 30A | Başlangıç -B- |
| 24 | 40A | Makyaj hava ısıtıcısı -Z35- |
| 31 | – | – |
| 32 | – | – |
| 33 | 30A | Isıtmalı ön cam rölesi 2 -J611- |
| 34 | 30A | Isıtmalı ön cam rölesi 2 -J611- |
| 35 | 30A | Silecek motoru k10trol ünitesi -J400- |
| 36 | – | – |
| 37 | 30A | Yedek ısıtıcı k10trol ünitesi -J364- |
| 38 | – | – |
| R1 | Marş rölesi 1 -J906- | |
| R2 | Marş rölesi 2 -J907- | |
| R3 | Korna rölesi -J413- | |
| R4 | Yüksek ısı çıkış rölesi -J360- | |
| R5 | Ana röle -J271- (benzin) Terminal 30 gerilim besleme rölesi -J317- (dizel) |
|
| R6 | Otomatik ön ısıtma k10trol ünitesi -J179- (benzinli) | |
| R7 | Düşük ısı çıkış rölesi -J359- (dizel) | |
| R8 | Motor bileşenleri için güç kaynağı rölesi -J757- (2.0l benzinli motor) | |
| R9 | Isıtmalı ön cam rölesi -J47- | |
| R10 | Isıtmalı ön cam rölesi 2 -J611- |
