Bu yazıda 2005’ten 2013’e kadar üretilen ikinci nesil Toyota Yaris / Toyota Vitz / Toyota Belta’yı (XP90) ele alıyoruz. Burada
İçindekiler
Tasarruf malzemeleri Toyota Yaris / Vitz / Belta 2005-2013
İç mekana genel bakış
bagaj kapağı
S10ra
İç sigorta kutusu

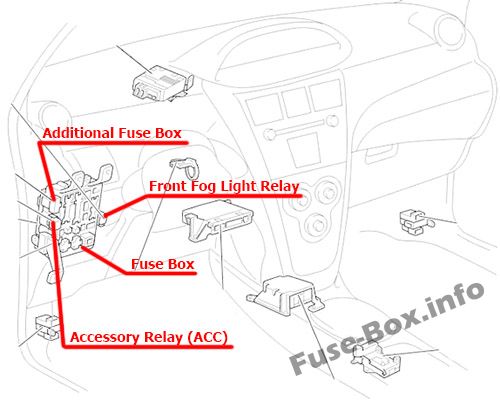

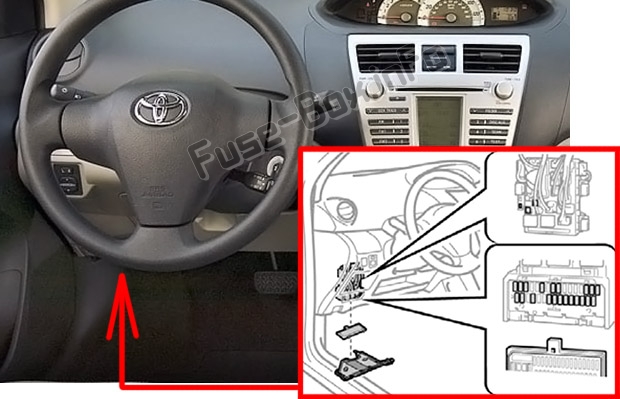

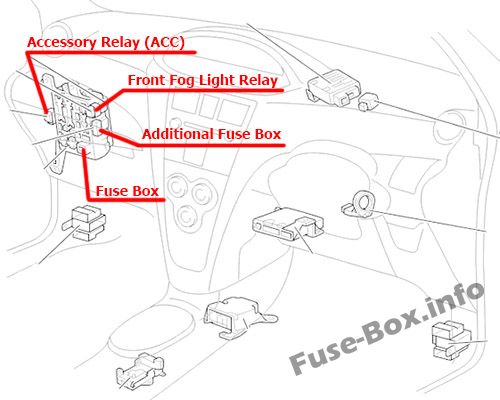

Sigorta kutusu konumu
Sigorta kutusu, ön panelin altında (sol taraf), kapağın arkasında bulunur.
Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | SIRA | 10 | Yan işaret lambaları, park lambaları, arka lambalar, plaka lambaları, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 1 | PANEL2 | 7.5 | Motor immobilizer sistemi, giriş ve çalıştırma sistemi, ön sis lambası, aydınlatma, ışık hatırlatma, çok modlu manuel şanzıman, arka sis lambası, çalıştırma, direksiy10 kilidi, arka lamba, kablosuz kapı kilidi k10trolü |
| 2 | PANEL1 | 7.5 | Işıklar, gösterge paneli aydınlatma k10trolü, hız göstergesi ve gösterge |
| 3 | AC | 7.5 | Arka cam buğu çözücü, klima sistemi |
| 4 | D KAPI | 20 | Elektrikli pencere |
| 5 | RL KAPI | 20 | Arka yolcu elektrikli camı (sol taraf) |
| 6 | sağ kapı | 20 | Elektrikli arka yolcu camı (sağ taraf) |
| 7 | – | – | – |
| 8 | SİGARA | 15 | Fiş |
| 9 | CAC | 7.5 | Kapı kilitleme sistemi, dış aynalar, ses sistemi |
| 10 | – | – | – |
| 11 | ID/UP / MIR HTR |
10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 12 | – | – | |
| 13 | – | – | |
| 14 | RR SİS | 7.5 | Arka sis farları |
| 15 | IGN | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Motor İmmobilizer Sistemi, SRS Hava Yastığı Sistemi, Ön Yolcu Yolcu Sınıflandırma Sistemi |
| 16 | RASTLAMAK | 7.5 | Metre ve gösterge |
| 17 | P S-HTR | 15 | Koltuk ısıtıcısı |
| 18 | D S-HTR | 15 | Koltuk ısıtıcısı |
| 19 | TEC | 20/25 | silecek |
| 20 | RR Devam Eden | 15 | Arka cam sileceği |
| 21 | WSH | 15 | Ön cam yıkayıcı |
| 22 | ECU-IG | 10 | Gündüz farı sistemi, kilitlenmeyen fren sistemi, elektrikli hidrolik direksiy10 sistemi, elektrikli camlar, kapı kilit sistemi, hırsızlık önleme sistemi, elektrikli soğutma fanı |
| 23 | GÖSTERGE | 10 | Şarj sistemi, dönüş sinyalleri, acil dönüş sinyalleri, geri vites lambaları, gösterge paneli ışık anahtarı, vites kilit sistemi, arka cam buğu çözücü, klima sistemi, otomatik şanzıman sistemi |
| 24 | OBD2 | 7.5 | Yerleşik teşhis sistemi |
| 25 | DUR | 10 | Fren lambaları, yüksek m10teli fren lambası, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, vites kilitleme sistemi, kilitlenme önleyici fren sistemi |
| 26 | – | – | – |
| 27 | G/Ç | 25 | Kapı kilitleme sistemi |
| 28 | FR BROUILLARD | 15 | Ön sis farları |
| 29 | – | – | – |
| 30 | SIRA | 10 | Yan işaret lambaları, park lambaları, arka lambalar, plaka lambaları, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 31 | AM1 | 25 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |

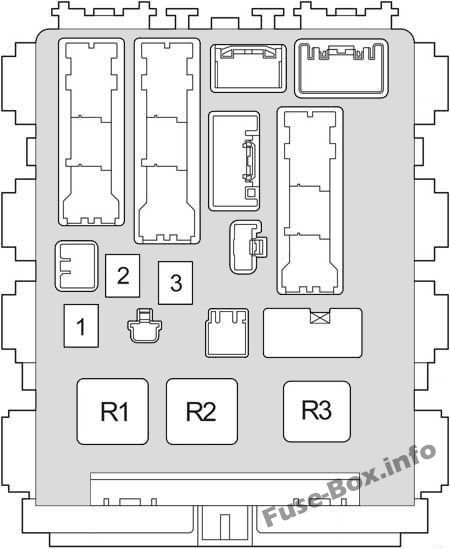

Ön yüz
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | REP | 30 | Elektrikli camlar |
| 2 | BESLEDİ | 30 | Arka cam buğu çözücü |
| 3 | – | – | – |
| R1 | Ateşleme (IG1) | ||
| R2 | Isıtma (HTR) | ||
| R3 | Dönüş sinyali |
Ek sigorta kutusu
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | ACC2 | 7.5 | Vites kilit sistemi |
| 1 | AM2 NO.2 | 7.5 | Şarj, kapı kilit k10trolü, çift kilitleme, motor k10trolü, motor immobilizer sistemi, giriş ve çalıştırma sistemi, ateşleme, iç aydınlatma, ışıklı hatırlatma, elektrikli cam, emniyet kemeri uyarısı, çalıştırma, direksiy10 kilidi, kablosuz kapı kilidi k10trolü |
| 1 | WIP-S | 7.5 | Şarj sistemi |
| 2 | ACC2 | 7.5 | Vites kilit sistemi |
| 2 | AM2 NO.2 | 7.5 | Şarj, kapı kilit k10trolü, çift kilitleme, motor k10trolü, motor immobilizer sistemi, giriş ve çalıştırma sistemi, ateşleme, iç aydınlatma, ışıklı hatırlatma, elektrikli cam, emniyet kemeri uyarısı, çalıştırma, direksiy10 kilidi, kablosuz kapı kilidi k10trolü |
| 2 | WIP-S | 7.5 | Şarj sistemi |
Motor bölmesi sigorta kutusu

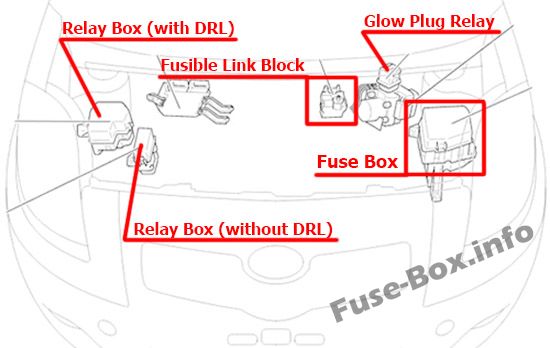

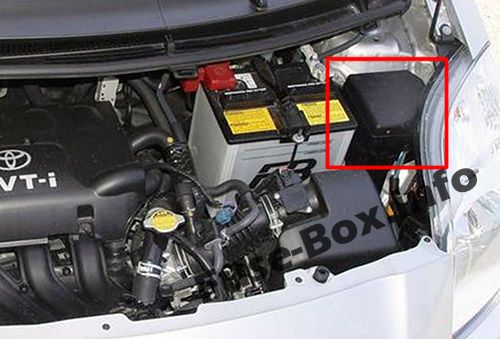

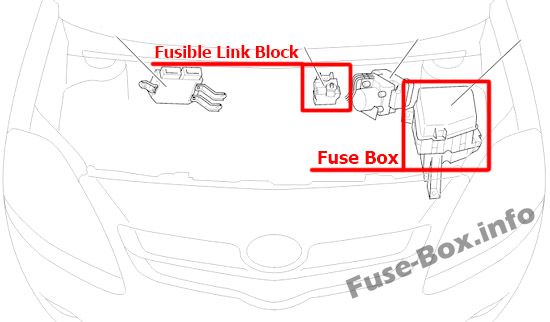

Sigorta kutusu konumu
Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | – | – | – |
| 2 | AM2 | 15 | Marş Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 3 | EFI | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 3 | korna | 10 | 1NZ-FE, 2NZ-FE, 2SZ-FE, 2ZR-FE, 1KR-FE : klaks10 |
| 3 | DPE | 30 | 1ND-TV: Çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 4 | korna | 10 | 1KR-FE, 1ND-TV : klaks10 |
| 4 | EFI | 20 | 1NZ-FE, 2NZ-FE, 2SZ-FE, 2ZR-FE, 1KR-FE: Çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 4 | DPE | 30 | Dizel: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi (Kasım 2008’den itibaren üretilen TMMF) |
| 5 | – | 30 | Yedek sigorta |
| 6 | – | 10 | Yedek sigorta |
| 7 | – | 15 | Yedek sigorta |
| 8 | – | – | |
| 9 | – | ||
| 10 | – | ||
| 11 | FR DEF | 20 | |
| 12 | ABS2/VSC2 | 30 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi |
| 13 | H-LP MÜDÜR | 30 | avec DRL : “H-LP LH/H-LP LO LH”, “H-LP LH/H-LP LO LH”, “H-LP HI LH”, “H-LP HI RH” |
| 14 | NS | 30 | Başlangıç sistemi |
| 15 | S-KİLİT | 20 | Direksiy10 kilit sistemi |
| 16 | KUBBE | 15 | İç aydınlatma, kişisel aydınlatma, hırsızlık önleme sistemi, ses sistemi, kablosuz uzaktan kumanda sistemi |
| 17 | ECU-B | 7.5 | Motor immobilizer sistemi, gündüz yanan ışık sistemi, ön yolcu yolcu sınıflandırma sistemi, elektrikli camlar, kapı kilit sistemi, hırsızlık önleme sistemi, hız göstergesi ve gösterge |
| 18 | ALT-S | 7.5 | Şarj sistemi |
| 19 | ETCS | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Elektr10ik Gaz Kelebeği K10trol Sistemi |
| 20 | DOYGUNLUK | 10 | Flaşörler, acil flaşörler |
| 21 | DEVLET OFİSİ | 50 | Çok modlu manuel şanzıman |
| 21 | BBC | 40 | Durdur ve Çalıştır sistemi |
| 22 | H-LP SAĞ / H-LP SAĞ |
10 | Sağ far |
| 23 | H-LP SOL / H-LP LO SOL |
10 | Sol far |
| 24 | EFI2 | 10 | Benzin: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 24 | ECD2 | 10 | Dizel: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 25 | ECD3 | 7.5 | Dizel: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 26 | HTR ALT2 | 40 | Tip 435W: PTC ısıtıcı |
| 26 | HTR ALT1 | 50 | Tip 600W: PTC ısıtıcı |
| 27 | EPS | 50 | Elektrikli hidrolik direksiy10 sistemi |
| 28 | ABS1/VSC1 | 50 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi |
| 29 | DESTEK | 40 | Klima sistemi |
| 30 | RDI | 30 | Elektrikli soğutma fanı |
| 31 | HTR ALT1 | 30 | Tip 435W: PTC ısıtıcı |
| 31 | HTR ALT2 | 30 | Tip 600W: PTC ısıtıcı |
| 32 | H-LP CLN / PWR HTR |
30 | Elektrikli ısıtma, far yıkayıcılar |
| 32 | HTR ALT 3 | 30 | Tip 600W: PTC ısıtıcı |
| R1 | Marş (ST) | ||
| R2 | Elektrikli soğutma fanı (FAN NO.2) | ||
| R3 | PTC ısıtma (HTR SUB1) |
röle kutusu
DRL ile
Motor bölmesi röle kutusu (DRL’li)
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | H-LP YÜKSEK SAĞ | 10 | Far |
| 4 | H-LP YÜKSEK LH | 10 | Far |
| R1 | Karartıcı (DİM) | ||
| R2 | Araç Denge K10trol Sistemi / Kilitlenmeyi Önleyici Fren Sistemi / Çok Modlu Manuel Şanzıman (VSC1 / ABS1 / AMT) | ||
| R3 | – | ||
| R4 | Phare (H-LP) | ||
| R5 | PTC ısıtıcı (HTR SUB3) | ||
| R6 | PTC ısıtıcı (HTR SUB2) | ||
| R7 | PTC ısıtma (HTR SUB1) | ||
| R8 | Araç Denge K10trol Sistemi / Kilitlenmeyi Önleyici Fren Sistemi (VSC2 / ABS2) |
DRL olmadan
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | – | – | – |
| 2 | – | – | – |
| R1 | Araç Stabilite K10trol Sistemi (VSC1) | ||
| R2 | / Araç stabilite k10trol sistemi (FR DEF / VSC2) |
| Numara. | Röle |
|---|---|
| R1 | PTC ısıtıcı (HTR SUB3) |
| R2 | PTC ısıtıcı (HTR SUB2) |
| R3 | Far / Multimode manuel şanzıman / PTC ısıtıcı (H-LP / AMT / HTR SUB1) |
Sigorta bağlantı bloğu
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | DC / DC IŞIK | 80 | Dizel: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 2 | MÜDÜR | 60 | sans AMT : “EFT, “KORNA”, “AM2”, “ALT-S”, “DOME”, “ST”, “ECU-B”, “ETCS”, “HAZ”, “H-LP LH/H- Eriyebilirler LP LO LH” ve “H-LP RH/H-LP LO RH” |
| 2 | MÜDÜR | 80 | Avec AMT : “EFI”, “HORN”, “AM2”, “ALT-S”, “DOME”, “ST’, “ECU-B”, “ETCS”, “HAZ”, “H-LP LH/H Eriyebilirler -LP LO LH”, “H-LP RH/H-LP LO RH”, “AMT” |
| 3 | HER ŞEY | 120 | Sistem şarjı, “HTR SUB2”, “EPS”, “ABS1/VSC1”, “HTR”, “ABS2/VSC2”, “HTR SUB1”, “RDI”, “DEF”, “FR FOG”, “OBD2” , Sigortalar “D/L”, “POWER”, “RR DOOR”, “RL DOOR”, “STOP” ve “AM1” |
