Toyota Yaris / Echo / Vitz (XP130/XP150; 2011-2018) Sigorta Kutusu Şeması

Bu yazıda 2011’den 2019’a kadar üretilen üçüncü nesil Toyota Yaris / Toyota Echo / Toyota Vitz / Toyota Vios’u (XP130 / XP150) ele alıyoruz. Burada Toyota Yaris 2011, 2012, 2013 sigorta kutuları , 2014 şemalarını bulacaksınız. , 2015, 2016, 2017 ve 2018 , araba içindeki sigorta panellerinin yeri hakkında bilgi alın ve her 1 sigortanın (sigortaların düzeni) ve rölelerin atamasını öğrenin.

İçindekiler

Toyota Yaris / Echo / Vitz 2011-2018 sigorta düzeni
İç sigorta kutusu
Sigorta kutusu konumu
Sigorta kutusunun şeması
röle kutusu
Sigorta kutusu konumu
Sigorta kutusunun şeması №1
Sigorta kutusunun şeması №2
Sigorta bağlantı bloğu

İçerik gizle

1 Toyota Yaris / Echo / Vitz 2011-2018 sigorta düzeni

1.1 İç sigorta kutusu

1.1.1 Sigorta kutusu konumu

1.1.2 Sigorta kutusunun şeması

1.1.3 röle kutusu

1.1.4 Sigorta kutusu konumu

1.1.5 Sigorta kutusunun şeması №1

1.1.6 Sigorta kutusunun şeması №2

1.1.7 Sigorta bağlantı bloğu

Toyota Yaris / Echo / Vitz 2011-2018 sigorta düzeni

Toyota Yaris / Echo / Vitz’in çakmak sigortası (elektrik prizi) , gösterge paneli sigorta kutusundaki 23 numaralı “CIG” sigortasıdır.

İç mekana genel bakış

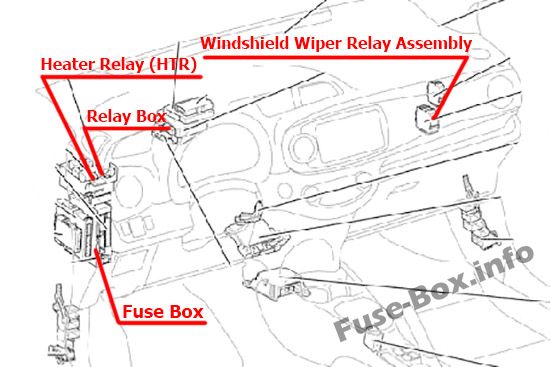

Soldan direksiy10lu araçlar

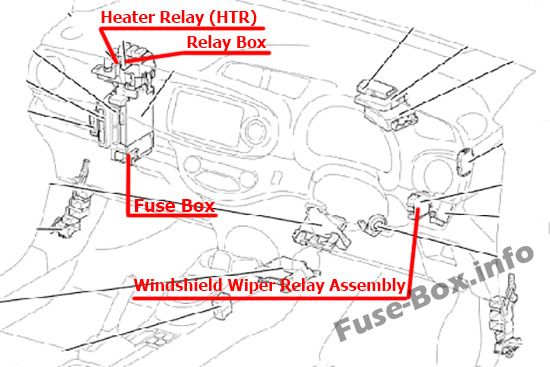

Sağdan direksiy10lu araçlar

İç sigorta kutusu

Sigorta kutusu konumu

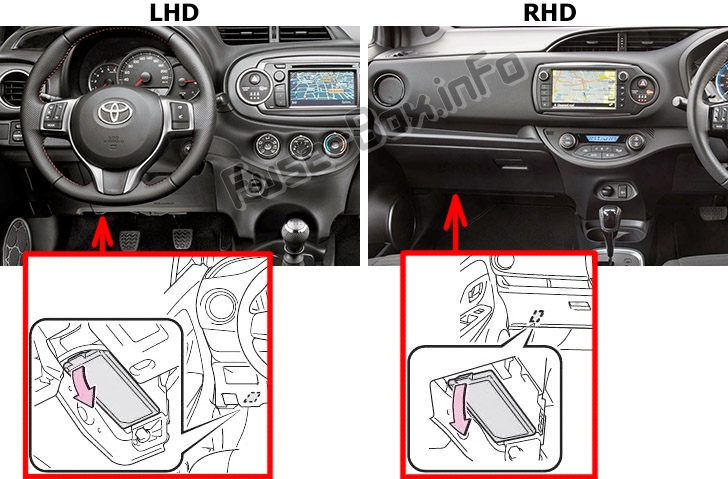

Sigorta kutusu, ön panelin altında (sol taraf), kapağın arkasında bulunur. Sigortaların yolcu bölmesindeki yeri: Toyota Yaris / Vitz (XP140; 2011-2018)

Sigorta kutusunun şeması

Pano sigorta kutusu şeması: Toyota Yaris / Echo / Vitz (2011-2018)

Yolcu bölmesindeki sigortaların atanması

Numara.	Soyadı	amplifikatör	Devre
1	–	–	–
2	–	–	–
3	–	–	–
4	S-HTR	15	Koltuk ısıtıcısı
5	–	–	–
6	–	–	–
7	ECU-B NO.3	7.5	Uzaktan kumandalı dikiz aynası (otomatik geri çekilebilir dikiz aynalı)
8	–	–	–
9	–	–	–
10	–	–	–
11	–	–	–
12	GG / S	25	Çift kilitleme
13	–	–	–
14	–	–	–
15	BROUILLARD FR	15	Ocak 2013’ten önce: Ocak 2013’ten itibaren ön sis lambaları (TMCmade): Ön sis lambaları (TMC – Toyota Motor Corporati10)
15	BROUILLARD FR	7.5	Ocak 2013’ten itibaren (TMMFmade): Ön sis farları (TMMF – Toyota Motor Manufacturing France)
16	AM1	7.5	Çalıştırma sistemi, motor k10taktörü
17	DUR	7.5	Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Araç Stabilite K10trol Sistemi, Fren Lambaları, Yüksek M10teli Fren Lambası
18	RR SİS	7.5	Arka sis farları
19	–	–	–
20	OBD	7.5	Yerleşik teşhis sistemi
21	G/Ç	25	Elektrikli kapı kilitleme sistemi, ana gövde ECU’su
22	CAC	5	Ana gövde ECU, dış aynalar, ses sistemi, vites kilidi k10trol sistemi
23	SİGARA	15	Satış noktaları
24	KAPI	20	Elektrikli camlar
25	Sağ / Sol KAPI	20	Elektrikli camlar
26	P/W	30	Elektrikli camlar
27	ÖN CAM SİLECEK SAĞ	15	Arka cam sileceği
28	SİLECEK	20	silecek
29	Yıkayıcı	15	Ön cam yıkayıcı
30	–	–	–
31	–	–	–
32	GÖSTERGE	10	Geri vites lambaları, vites kilidi k10trol sistemi, ses sistemi, şarj sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi
33	AC	7.5	Klima sistemi, arka cam buğu çözücü, dış ayna buğu çözücüleri
34	ECU-IG NO.2	5	Araç stabilite k10trol sistemi
35	ECU-IG NO.1	5	Elektrikli soğutma fanı, arka cam buğu çözücü, araç stabilite k10trol sistemi, elektrikli hidrolik direksiy10 sistemi, ana gövde ECU’su, kablosuz uzaktan kumanda sistemi, lastik basıncı uyarı sistemi
36	KAPI P	20	Elektrikli camlar
37	Sağ/Sağ BOYUT	20	Elektrikli camlar
38	İŞARET	5	Göstergeler ve sayaçlar, gösterge paneli aydınlatması, anahtar aydınlatması
39	SIRA NO.2	10	Park lambaları, arka lambalar, plaka lambaları, yan işaret lambaları

röle kutusu

Numara.	Röle
R1	DME KUPASI
R2	Temmuz’dan önce. 2014: Mayıs 2015’ten itibaren ön sis farları (FR FOG) : (STP)

Motor bölmesi sigorta kutuları

Sigorta kutusu konumu

Sigortaların motor bölmesindeki yeri: Toyota Yaris / Echo / Vitz (2011-2018)

Sigorta kutusunun şeması №1

Kaputun altındaki şematik sigorta kutusu # 1: Toyota Yaris / Echo / Vitz (2011-2018)

Motor bölmesi sigorta kutusundaki sigortaların ve rölenin tahsisi №1

Numara.	Soyadı	amplifikatör	Devre
1	kimlik/yukarı	7.5	Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
2	ANA EFI	20	Benzin: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
2	ANA DPE	30	Dizel: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
3	EFI NO.3	7.5	Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
4	korna	10	korna çalmak
5	EFI NO.2	10	Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
6	IG2	10	Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Hava Yastığı Sistemi, Fren Lambaları, Ön Yolcu Yolcu Sınıflandırma Sistemi
7	IGN	15	Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
8	RASTLAMAK	7.5	Göstergeler ve sayaçlar
9	–	–	–
10	PTC HTR NO.3	30	Temmuz 2014’ten itibaren (TMMF): PTC ısıtıcı (TMMF – Toyota Motor Manufacturing France)
11	PWR HTR	25	Temmuz 2014’ten önce (TMMF): PTC ısıtıcı (TMMF – Toyota Motor Manufacturing France)
11	PTC HTR NO.2	30	Temmuz 2014’ten itibaren (TMMF): PTC ısıtıcı (TMMF – Toyota Motor Manufacturing France)
12	EPS	50	Elektrikli hidrolik direksiy10 sistemi
13	ABS NO.2	30	Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi
14	BESLEDİ	30	Arka cam buğu çözücü, dış ayna buğu çözücü
15	DESTEK	40	Klima sistemi
16	PTC HTR NO.1	50	TMMF: PTC ısıtıcı (TMMF – Toyota Motor Manufacturing France)
16	CLN H-LP	30
17	RDI FANI	30	Elektrikli soğutma fanı
18	ABS N°1	50	Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi
19	MIR-HTR	10	Isıtmalı ayna, arka cam buğu çözücü, hız sabitleyici, cvt göstergesi ve vites değiştirme, motor k10trolü
20	ECU-B NO.1	5	Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Ana Gövde ECU
21	KUBBE	15	İç aydınlatma, kişisel aydınlatma, ses sistemi, araç denge k10trol sistemi
22	BBC	40	Şarj (1NR-FE), durdurma ve çalıştırma sistemi
23	NS	30	Başlangıç sistemi
24	NUMARA	15	TMMF: Ses sistemi, navigasy10 sistemi, park yardımı (arka görüş m10itörü) (TMMF – Toyota Motor Manufacturing France)
25	G/L NO.2	25	Temmuz 2014’ten önce: Çift kilitleme
24	PWR HTR	25	Temmuz 2014’ten önce (TMMF): Elektrikli ısıtıcı (TMMF – Toyota Motor Manufacturing France)
26	HKM	30	DME, ECU-B NO.1, ECU-B NO.2
27	STR KİLİT	20	Temmuz 2014’ten önce (TMMF): Arka kapı açıcı, motor immobilizer sistemi, erişim ve çalıştırma sistemi, çalıştırma, direksiy10 kilidi, kablosuz kapı kilidi k10trolü (TMMF – Toyota Motor Manufacturing France)
28	ETCS	10	Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
29	DOYGUNLUK	10	Flaşörler, acil flaşörler
30	AM2	7.5	Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Çalıştırma Sistemi
31	ECU-B NO.2	5	Göstergeler ve sayaçlar, kablosuz uzaktan kumanda sistemi, lastik basıncı uyarı sistemi, ön yolcu yolcu sınıflandırma sistemi
32	ALT-S	7.5	Şarj sistemi
33	Rİ	50	EFI BAŞKANI, EFI NO.2, EFI NO.3, IG2, IGN, MET, KORNA
34	CTP	80	PTC ısıtma, dış ayna buğu çözücüleri

Röle
R1			Elektrikli soğutma fanı (FAN NO.2)
R2			Elektrikli soğutma fanı (FAN NO.1)
R3			Arka cam buğu çözücü (DEF)
R4			Marş (ST)

Sigorta kutusunun şeması №2

Kaputun altındaki sigorta kutusunun şeması n ° 2: Toyota Yaris / Echo / Vitz (2011-2018)

Motor bölmesi sigorta kutusundaki sigortaların ve rölenin atanması №2

Numara.	Soyadı	amplifikatör	Devre
1	ST NO.2	20	Hız sabitleyici (1NR-FE), CVT ve vites değiştirme göstergesi (1NR-FE), motor k10trolü (1NR-FE), marş
2	DRL	7.5	Gündüz çalışan ışık sistemi
2	UE-DRL	15	Gündüz çalışan ışık sistemi
3	DPE N ° 4	10	Soğutma fanı, hız sabitleyici (1ND-TV), motor k10trolü (1ND-TV)
3	ÇIPLAK	10	Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
4	H-LP MÜDÜR	7.5	Temmuz 2014’ten önce: Klima (otomatik klima hariç), otomatik aydınlatma k10trolü, far seviyesi k10trolü, otomatik kapanma sistemi
4	H-LP MÜDÜR	20	Temmuz 2014’ten itibaren: Klima (otomatik klima hariç), otomatik aydınlatma k10trolü, far, far seviyesi k10trolü, otomatik ışık kapatma sistemi
5	MMT	50	Çok modlu manuel şanzıman
6	H-LP RH HI	10	Sağ far (uzun far)
7	H-LP LH HI	10	Sol far (uzun huzme), göstergeler ve sayaçlar
8	H-LP RH LO	10	Sağ far (kısa huzme)
9	H-LP LH LO	10	Sol far (kısa huzme), ön sis farları
10	–	–	–
11	–	–	–
12	–	–	–
13	–	–	–
14	–	–	–

Röle
R1			Temmuz 2014’ten önce: Dimmer (DIM) Temmuz 2014’ten itibaren: PTC ısıtma (PTC HTR NO.l)
R2			Gündüz farı sistemi (DRL / S-HORN)
R3			Phares (H-LP) Phares (H-LP/US-DRL)

N°1 :

Temmuz 2014’ten önce

Numara.	Röle
R1	Entegrasy10 rölesi

Temmuz 2014’ten itibaren

Numara.	Röle
R1	DPE N° 2
R2	PTC HTR NO.2
R3	PTC HTR NO.3
R4	ST NO.2

N°2 :

Numara.	Röle
R1	–
R2	Jut’tan önce. 2014: (O / P MTR (Stop & Start sistemli)) Jut. 2014: Dimmer (DIM (Far Projektörü))

Numara.	Röle
R1	Temmuz 2014’ten önce: Jut’tan çok modlu manuel şanzıman (MMT) . 2014: Karartıcı (DİM)

Sigorta bağlantı bloğu

Öz

Dizel

Numara.	Soyadı	amplifikatör	Devre
1	DC / DC IŞIK	80	Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
2	MÜDÜR	80	“BBC”, “ST”, “AMP”, “D/L NO.2”, “DCC”, “STR KİLİT”, “MIR-HTR”, “ETCS”, “HAZ”, “AM2”, “ALT -S”, “R/I”, “DRL” “EU-DRL”, “S-BOYRU”, “H-LP ANA”, “H-LP RH HI”, “H-LP LH HI”, “H -Fusibles LP RH LO”, “H-LP LH LO”
3	HER ŞEY	120	“ID/UP”, “EPS”, “ABS NO.2”, “DEF”, “PTC”, “HTR”, “H-LP CLN”, “RDI FAN”, “ABS NO.1”, “KUYRUK” NO.2″, “PANNEAU”, “PORTE R/R”, “PORTE P”, “ECU-IG NO.1”, “ECU-IG NO.2”, “Klima”, “GAUGE”, ” LAVEUSE”, “ESSUIE-GLACE”, “ESSUIE-GLACE RR”, “P/W”, “PORTE R/L”, “PORTE”, “CİG”, “ACC”, “D/L”, “OBD” , “DUR” , sigortalar “AM1”, “FOG FR”
