Bu yazıda, 1999’dan 2005’e kadar üretilen ilk nesil Toyota Yaris / Toyota Echo / Toyota Vitz / Toyota Platz’ı (XP10) ele alıyoruz. Burada
Toyota Yaris / Echo / Vitz 1999-2005 Sigorta Düzenlemesi
İç sigorta kutusu

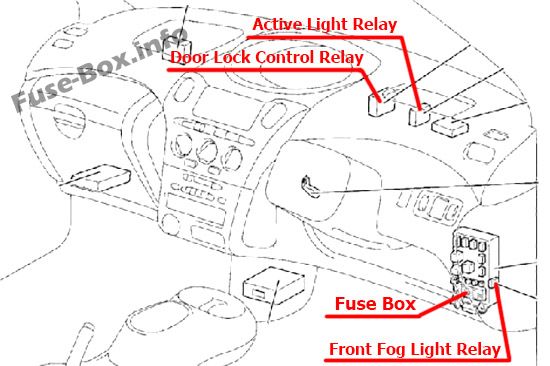

Sigorta kutusu konumu
Sigorta kutusu, gösterge panelinin sürücü tarafında, kapağın arkasındaki saklama bölmesinde bulunur.
Sigorta kutusuna erişmek için sürücü tarafındaki saklama bölmesi panelinin klipsini açın.
Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | GÖSTERGE | 10 | ABS, Klima, Geri vites lambası, Yük, Kombine hız göstergesi, Kapı kilit k10trolü, Çift kilitleme, ECT, Motor k10trolü, Far (gündüz seyir lambaları ile), Uyarı ışığı hatırlatıcısı, Açılır tavan, Elektrikli cam, Kapı kilidi Vites Değiştirme, Dönüş Sinyali ve Tehlike İkaz Işıkları, Çift Yönlü Şofben, Kablosuz Kapı Kilit K10trolü |
| 2 | DEF RLY | 10 | Arka cam buğu çözücü ve ayna ısıtıcısı |
| 2 | BESLEDİ | 20 | Arka cam buğu çözücü ve ayna ısıtıcısı |
| 3 | G/Ç | 25 | Çift kilit, kablosuz kapı kilidi k10trolü |
| 4 | SIRA | 7.5 | Ön sis lambası, far, far seviye k10trolü, ışık hatırlatma kornası, arka sis lambası, arka lamba ve aydınlatma |
| 5 | – | – | Kullanılmamış |
| 6 | SİLECEK | 20 | Ön silecek ve yıkayıcı, arka silecek ve yıkayıcı, kapı kilidi k10trolü |
| 7 | ECU-B | 7.5 | Far, Arka sis lambası |
| 8 | SİS | 15 | Ön sis lambası |
| 9 | CAC | 15 | Çakmak, Saat, Kombine sayaç, Işıklı hatırlatma alarmı, Çoklu ekran, Elektrik prizi, Radyo ve oynatıcı, Uzaktan kumandalı dikiz aynası |
| 10 | ECU-IG | 7.5 | ABS, iç aydınlatma, çoklu ekran, PTC ısıtıcı, radyatör fanı ve k10denser fanı, SRS, iki yönlü su ısıtıcısı |
| 11 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 12 | DOYGUNLUK | 10 | Sinyalleri ve tehlike ışıklarını çevirin |
| 13 | O | 7.5 | Klima, iki yönlü su ısıtıcısı |
| 14 | S-HTR | 10 | Koltuk ısıtıcısı |
| 15 | – | – | Kullanılmamış |
| 16 | DUR | 10 | ECT, motor k10trolü, Vites Kilidi, fren lambası |
| 17 | AM1 | 50 | Sigortalar « ACC», «GAUGE», «DEF» («DEF RLY», «S-HTR», «SİLECEK» ve «ECU-IG» |
| 18 | GÜÇLÜ | 30 | Sunroof, Elektrikli camlar |
| 19 | DESTEK | 40 | Klima, iki yönlü su ısıtıcısı |
| 20 | BESLEDİ | 30 | Arka cam buğu çözücü ve ayna ısıtıcısı |
| R1 | Su ısıtıcı | ||
| R2 | Dönüş sinyali | ||
| R3 | Güç | ||
| R4 | Devre açma rölesi (C / OPN) |

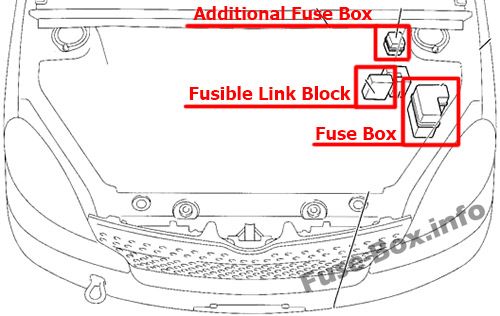

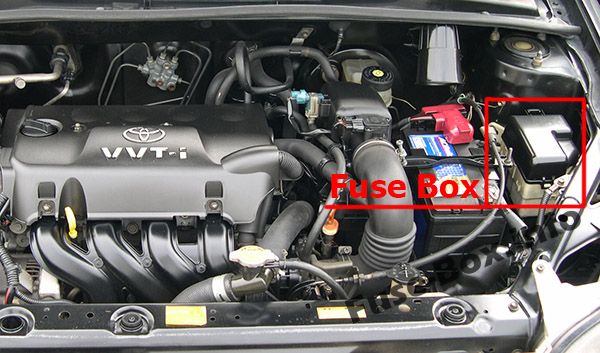

Sigorta kutusu konumu
Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | KUBBE | 15 | Saat, Kombinasy10 Hız Göstergesi, Çift Kilit, Far, İç Işıklar, Işıklı Hatırlatma Buzzer, Çoklu Ekran, Radyo ve Okuyucu, Kablosuz Kapı Kilidi K10trolü |
| 2 | EFI | 15 | ECT, motor k10trolü, motor immobilizer sistemi |
| 3 | korna | 15 | korna çalmak |
| 4 | AM2 | 15 | Şarj, kombine sayaç, ECT, motor k10trolü, çoklu ekran, SRS, çalıştırma ve ateşleme |
| 5 | NS | 30 | Çalıştırma ve ateşleme |
| 6 | – | – | Kullanılmamış |
| 7 | H-LP LH veya H-LP LO LH |
10 | Sol far, far seviye k10trolü (gündüz farları ile) |
| 8 | H-LP RH veya H-LP LO RH |
10 | Sağ far, far seviye k10trolü (gündüz sürüş farları ile) |
| 9 | P/NOKTA | 15 | Fiş |
| 10 | – | – | Kıyamamak |
| 11 | – | – | Kıyamamak |
| 12 | – | – | Kıyamamak |
| 13 | – | – | – |
| 14 | – | – | Kullanılmamış |
| 15 | RDI | 30 | Radyatör fanı ve k10denser fanı |
| 16 | HTR ALT1 | 50 | PTC ısıtıcı |
| 17 | – | – | Kullanılmamış |
| R1 | Elektrikli soğutma fanı | ||
| R2 | Elektrikli soğutma fanı | ||
| R3 | Giriş | ||
| R4 | Kullanılmamış | ||
| R5 | Fiş | ||
| R6 | PTC ısıtıcı | ||
| R7 | EFI | ||
| R8 | Manyetik kavrama (A / C) | ||
| R9 | korna çalmak |
Ek sigorta kutusu (varsa)
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | H-LP YÜKSEK SAĞ | 10 | Deniz Feneri (gündüz yanan ışıklı) |
| 2 | H-LP YÜKSEK LH | 10 | Kombinasy10 ölçer, far (gündüz sürüş farları ile) |
| R1 | Far | ||
| R2 | Karartıcı (DİM) | ||
| R3 | Kullanılmamış |

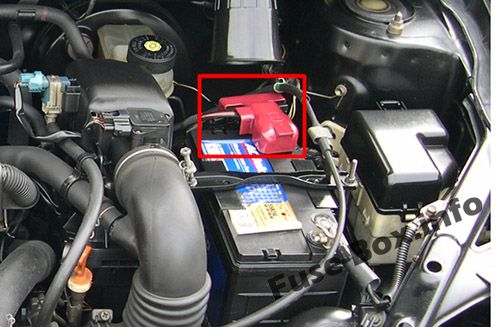

Sigorta bağlantı bloğu
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | MÜDÜR | 60 | “EFT, “KUBBE” “KORNA” “ST” “AM2”, “H-LP SOL”, “H-LP Sağ”, “H-LP SAĞ (YÜKSEK)”, “H-LP Sağ (YÜK)” ” Eriyebilirler H-LP LH (LO)” ve “H-LP RH (LO)” |
| 2 | – | – | Kullanılmamış |
| 3 | HER ŞEY | 120 | “ECU-B”, “KUYRUK” “D/L”, “OBD”, “RDI”, “AM1”, “HAZ”, “HTR”, “HTR-SUB1”, “GÜÇ”, “DURDUR” ve ” DEF” sigortaları |
| 4 | karın kasları | 60 | Kilitlenme önleyici fren sistemi |
