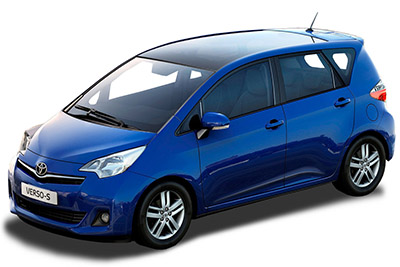

Mini MPV Toyota Verso-S / Toyota Ractis (XP120 / NCP120) 2010’dan 2017’ye kadar üretildi. Bu yazıda
İçindekiler
Toyota Verso-S / Ractis 2010-2017 sigorta düzeni
İç mekana genel bakış
Yolcu bölmesi sigorta kutusu

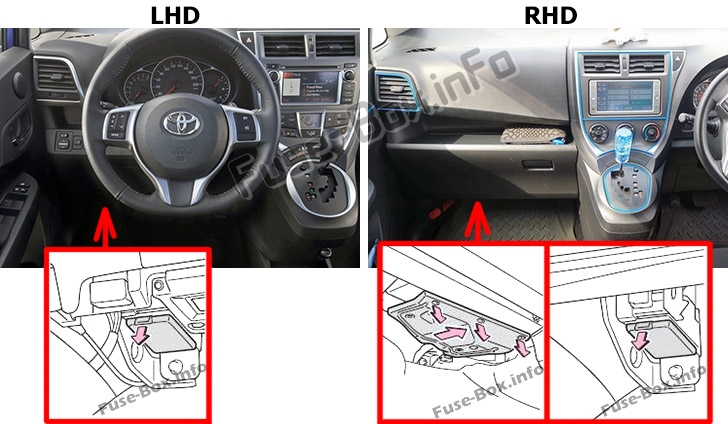

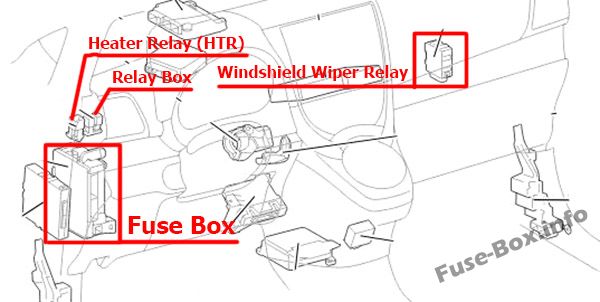

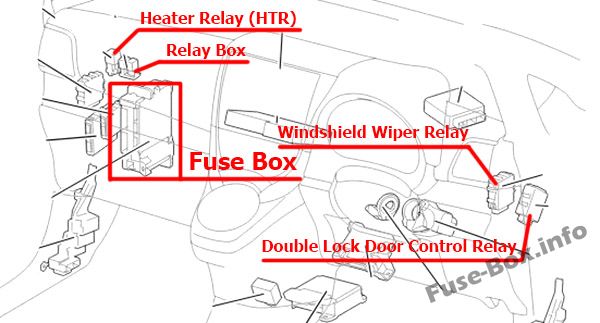

Sigorta kutusu konumu
Sigorta kutusu, ön panelin altında (sol taraf), kaputun altında bulunur.

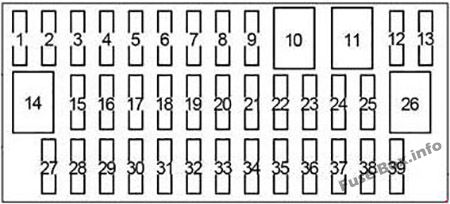

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | S-HTR | 15 | Isıtmalı koltuklar |
| 5 | – | – | – |
| 6 | – | – | – |
| 7 | – | – | – |
| 8 | GÖLGE | 25 | Panoramik çatı tentesi |
| 9 | – | – | – |
| 10 | – | – | – |
| 11 | – | – | – |
| 12 | GG / S | 25 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | BROUILLARD FR | 15 | Ön sis farları, gösterge ve sayaçlar |
| 16 | AM1 | 7.5 | Başlangıç sistemi |
| 17 | DUR | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Akıllı Giriş ve Çalıştırma Sistemi, ABS, VSC, Çok Modlu Manuel Şanzıman, Fren Lambaları, Yüksek Fren Lambası, Vites Kilidi K10trol Sistemi |
| 18 | RR SİS | 7.5 | Arka sis lambası, gösterge ve sayaçlar |
| 19 | – | – | – |
| 20 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 21 | G/Ç | 25 | Elektrikli kapı kilitleme sistemi |
| 22 | CAC | 5 | Ana gövde ECU, dış aynalar, ses sistemi, Stop & Start sistemi, vites kilidi k10trol sistemi |
| 23 | SİGARA | 15 | Satış noktaları |
| 24 | KAPI | 20 | Elektrikli camlar |
| 25 | Sağ / Sol KAPI | 20 | Elektrikli camlar |
| 26 | P/W | 30 | Elektrikli camlar |
| 27 | ÖN CAM SİLECEK SAĞ | 15 | Arka cam sileceği |
| 28 | SİLECEK | 20 | Ön cam silecekleri |
| 29 | Yıkayıcı | 15 | Ön cam yıkayıcı |
| 30 | – | – | – |
| 31 | – | – | – |
| 32 | GÖSTERGE | 10 | Geri vites lambası, vites kilidi k10trol sistemi, arka emniyet kemeri hatırlatma lambaları, otomatik parlama önleyici iç ayna, çoklu sürücü, ses sistemi, panoramik tavan, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, yağmur sensörü |
| 33 | AC | 7.5 | Klima sistemi, elektrikli ısıtma, arka cam buğu çözücü, dış ayna buğu çözücü |
| 34 | ECU-IG NO.2 | 5 | ABS, VSC, sistem Durdur ve Başlat |
| 35 | ECU-IG NO.1 | 5 | Elektrikli soğutma fanı, arka cam buğu çözücü, elektrikli direksiy10, ana gövde ECU, ön cam silecekleri, VSC |
| 36 | KAPI P | 20 | Elektrikli camlar |
| 37 | Sağ/Sağ BOYUT | 20 | Elektrikli camlar |
| 38 | İŞARET | 5 | Gösterge ve sayaçlar, gösterge paneli ışıkları, anahtar aydınlatması |
| 39 | SIRA NO.2 | 10 | Ön konum lambaları, arka lambalar, plaka lambaları, ön sis lambaları, arka sis lambası, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, gösterge ve sayaçlar |
röle kutusu
| Numara. | Röle |
|---|---|
| R1 | – |
| R2 | Ön sis lambası (FR FOG) |
Motor bölmesi sigorta kutuları

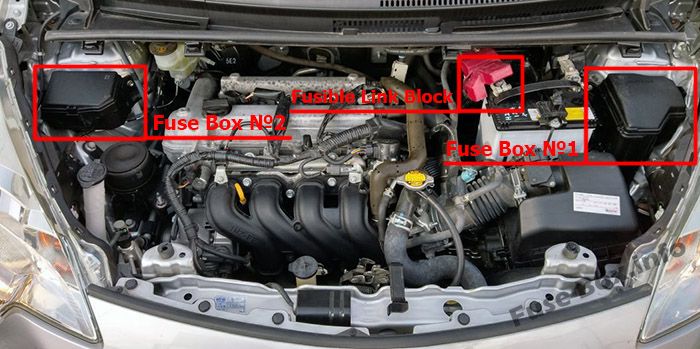

Sigorta kutusu konumu

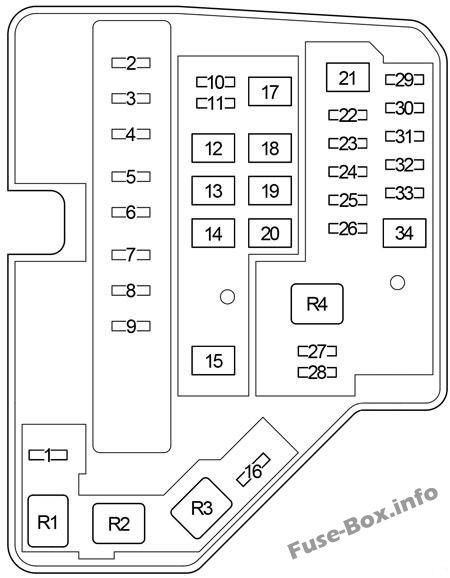

Sigorta kutusunun şeması №1
Motor bölmesi sigorta kutusundaki sigortaların ve rölenin tahsisi №1
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | kimlik/yukarı | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 2 | ANA EFI | 20 | Benzin: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 2 | ANA DPE | 30 | Dizel: çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, “EFI NO.2” sigortası |
| 3 | EFI NO.3 | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 4 | korna | 10 | korna çalmak |
| 5 | EFI NO.2 | 10 | Stop & Start Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 6 | IG2 | 10 | Akıllı Giriş ve Çalıştırma Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Çok Modlu Manuel Şanzıman, SRS Hava Yastığı Sistemi, Direksiy10 Kilit Sistemi, Fren Lambaları, Stop & Start Sistemi |
| 7 | IGN | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 8 | RASTLAMAK | 7.5 | Gösterge ve sayaçlar, Stop & Start sistemi |
| 9 | – | – | – |
| 10 | – | – | – |
| 11 | PWR HTR | 25 | Elektrikli ısıtıcı, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 12 | EPS | 50 | Elektrikli hidrolik direksiy10 |
| 13 | ABS NO.2 | 30 | ABS, VSC |
| 14 | BESLEDİ | 30 | Arka cam buğu çözücü |
| 15 | CTP | 80 | PTC ısıtma, dış ayna buğu çözücüleri |
| 16 | – | – | – |
| 17 | DESTEK | 40 | Klima sistemi |
| 18 | – | – | – |
| 19 | RDI FANI | 30 | Elektrikli soğutma fanı |
| 20 | ABS N°1 | 50 | ABS, VSC |
| 21 | BBC | 40 | Durdur ve Çalıştır sistemi |
| 22 | NS | 30 | Başlangıç sistemi |
| 23 | – | – | – |
| 24 | G/L NO.2 | 25 | Elektrikli kapı kilitleme |
| 25 | HKM | 30 | Sigortalar “DOME”, “ECU-B NO.1” |
| 26 | STR KİLİT | 20 | Direksiy10 kilit sistemi |
| 27 | ECU-B NO.1 | 5 | Ana gövde ECU, akıllı giriş 8t. Başlangıç sistemi |
| 28 | KUBBE | 15 | İç aydınlatma, ses sistemi, VSC |
| 29 | ETCS | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 30 | DOYGUNLUK | 10 | yanıp sönen |
| 31 | AM2 | 7.5 | Çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, akıllı giriş ve çalıştırma sistemi, çalıştırma sistemi, çok modlu manuel şanzıman |
| 32 | ECU-B NO.2 | 5 | Gösterge ve sayaçlar, elektrikli kapı kilitleri, kablosuz uzaktan kumanda, Stop & Start sistemi, Akıllı Giriş & Çalıştırma sistemi, çok modlu manuel şanzıman, klima sistemi |
| 33 | – | – | – |
| 34 | Rİ | 50 | Sigortalar “EFI ANA”, “ECD ANA”, “EFI NO.2”, “EFI NO.3”, “IG2”, “IGN”, “MET”, “KORNA” |
| R1 | Elektrikli soğutma fanı (FAN NO.2) | ||
| R2 | Elektrikli soğutma fanı (FAN NO.1) | ||
| R3 | Arka cam buğu çözücü (DEF) | ||
| R4 | Stop & Start sistemli marş sistemi (ST) ; 1NZ-FE: çalıştırma sistemi (ST2) |

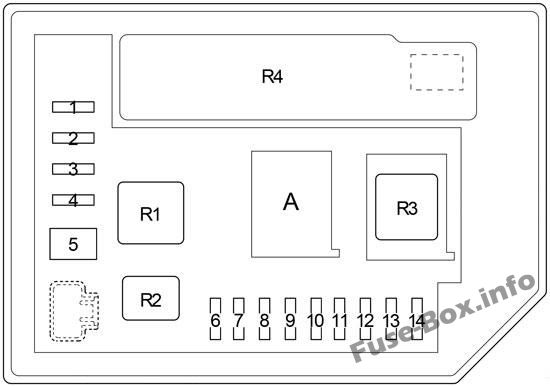

Sigorta kutusunun şeması №2
Tip 1
Tip 2
Motor bölmesi sigorta kutusu №2
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | – | – | – |
| 2 | UE-DRL | 15 | Far |
| 3 | ÇIPLAK | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 4 | H-LP MÜDÜR | 7.5 | Sigortalar “H-LP RH LO”, “H-LP LH LO” |
| 5 | MMT | 50 | Çok modlu manuel şanzıman |
| 5 | NS | 40 | Stop & Start sistemi ile; 1NZ-FE: çalıştırma sistemi |
| 6 | H-LP RH HI | 10 | Sağ far (uzun far) |
| 7 | H-LP LH HI | 10 | Sol far (uzun huzme), gösterge ve sayaçlar |
| 8 | H-LP RH LO | 10 | Halojen: Sağ far (kısa huzme) |
| 8 | H-LP RH LO | 15 | HID: Sağ far (kısa huzme) |
| 9 | H-LP LH LO | 10 | Halojen: Sol far (kısa huzme), manuel far ayar kadranı |
| 9 | H-LP LH LO | 15 | HID: Sol Far (Kısa Far), Manuel Far Seviye Ayar Kadranı |
| 10 | – | – | – |
| 11 | – | – | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| R1 | Karartıcı (DİM) | ||
| R2 | Gündüz sürüş farları / Hırsızlığa karşı koruma (EU-DRL / S-HORN) | ||
| R3 | Far / Gündüz sürüş farları (H-LP / US-DRL) | ||
| R4 | Entegrasy10 rölesi | ||
| R5 | 1NR-FE, 1ND-TV: Stop & Start sistemli gündüz yanan farlar (DRL) 1NZ-FE: Marş motoru ((ST) Mayıs 2014’ten önce) |
||
| R6 | 1NR-FE, 1ND-TV : (MTR O/P) | ||
| R7 | Çok modlu manuel şanzıman (MMT) |
Sigorta bağlantı bloğu
Pilin üzerinde bulunur
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | DC / DC IŞIK | 80 | Motor ön ısıtma sistemi |
| 2 | MÜDÜR | 80 | “BBC”, “S-HORN”, “ST”, “D/L NO.2”, “DCC”, “STR KİLİT”, “ETCS”, “HAZ”, “AM2”, “ECU-B NO. 2”, “R/I”, “H-LP ANA”, “H-LP RH HI”, “H-LP SAĞ YÜKSEK”, “H-LP SAĞ DÜŞÜK”, “H-LP SAĞ DÜŞÜK”, “MMT ” eriyebilirler |
| 3 | HER ŞEY | 120 | “PWR HTR”, “EPS”, “ABS NO.2”, “DEF”, “PTC”, “HTR”, “RDI FAN”, “ABS NO.1”, “KUYRUK NO.2”, “PANEL” , “PORTE R/R”, “PORTE P”, “ECU-IG NO.1”, “ECU-IG NO.2”, “Klima”, “JAUGE”, “RONDELLE”, “ESSUIE-GLACE” , ” ESSUIE-GLACE RR”, “P/W”, “DOOR R/L”, “DOOR”, “CİG”, “ACC”, “D/L”, “OBD”, “FOG RR”, “DUR “, “AM1 Fusibles “, ” FOG FR “, ” DD/L “, ” SHADE “, ” S-HTR “ |
