Toyota Venza 2009-2017 sigorta düzeni
İç mekana genel bakış
İç sigorta kutusu

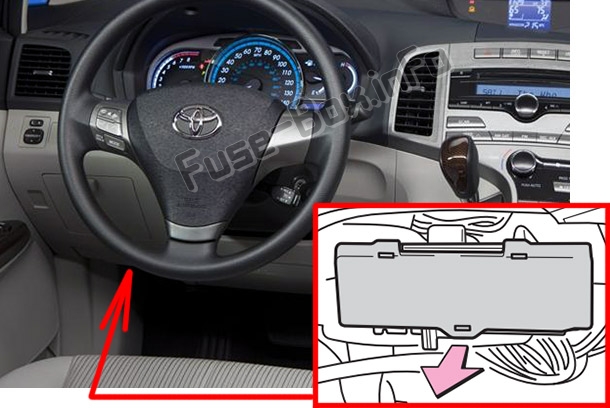

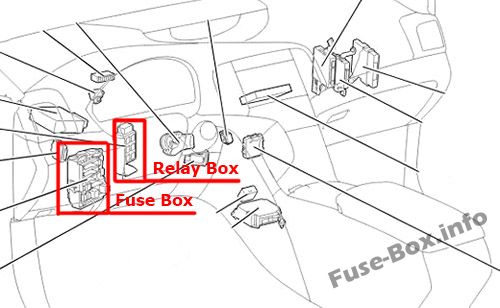

Sigorta kutusu konumu
Sigorta kutusu, ön panelin (sol taraf) altında, kapağın altında bulunur.

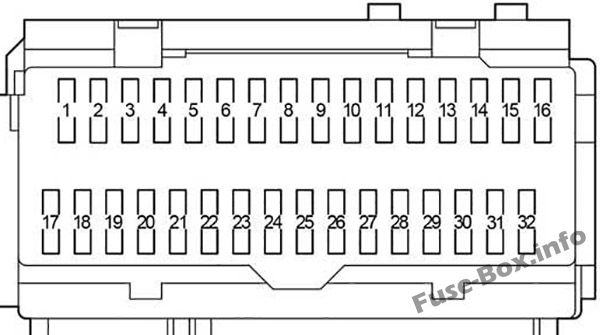

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | sağ kapı | 25 (2008-2009)
20 (2010-2017) |
Elektrikli camlar |
| 2 | RL KAPI | 25 (2008-2009)
20 (2010-2017) |
Elektrikli camlar |
| 3 | PORTE FR | 25 (2008-2009)
20 (2010-2017) |
Elektrikli camlar |
| 4 | SİS | 15 | Sis farları |
| 5 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 6 | FL KAPI | 25 (2008-2009)
20 (2010-2017) |
Elektrikli camlar |
| 7 | DUR | 10 | Fren lambaları, araç stabilite k10trol sistemi |
| 8 | RR SİS | 10 | Arka sis lambası |
| 9 | – | – | – |
| 10 | AM1 | 7.5 | Başlangıç sistemi |
| 11 | ECU-B NO.2 | 7.5 | Direksiy10 sensörü, klima sistemi, elektrikli camlar |
| 12 | 4×4 | 7.5 | 4WD aktif tork k10trolü |
| 13 | MERKEZ | 20 | Isıtmalı koltuklar |
| 14 | S / TOIT | 25 | elektrikli açılır tavan |
| 15 | SIRA | 10 | Yan işaret lambaları, arka lambalar, plaka lambası |
| 16 | İŞARET | 5 | Acil dönüş sinyalleri, ses sistemi, saat, gösterge paneli aydınlatma k10trolü, torpido gözü aydınlatması, k10sol kutusu aydınlatması, direksiy10 düğmeleri, dış ayna buğu çözücüleri, ısıtmalı koltuklar, araç denge k10trol sistemi, vites kolu aydınlatması |
| 17 | ECU IG NO.1 | 10 | Multiplex iletişim sistemi, elektrikli açılır tavan, elektrikli arka kapı, ısıtmalı koltuklar, 4WD aktif tork k10trolü, ses sistemi, otomatik uzun farlar |
| 18 | YIKAMA AR | 15 | Arka cam yıkayıcı |
| 19 | Klima NO.2 | 10 | Klima sistemi |
| 20 | RONDELLE FR | 20 | Ön cam yıkayıcı |
| 21 | ECU IG NO.2 | 7.5 | Araç Stabilite K10trol Sistemi, Otomatik Far Seviyelendirme Sistemi, Yaw & G Hız Sensörü, Direksiy10 Sensörü, Vites Kilit Sistemi, Lastik Basıncı Uyarı Sistemi, Otomatik Şanzıman, Elektrik Hidrolik Direksiy10 |
| 22 | GÖSTERGE NO.1 | 10 | Navigasy10, geri vites lambaları, şarj sistemi, acil durum dönüş sinyalleri, bilgi ekranı ile Entune Premium Audio |
| 23 | ÖN CAM SİLECEĞİ | 30 | Ön cam silecekleri |
| 24 | CAM SİLECEĞİ | 15 | Arka cam sileceği |
| 25 | – | – | – |
| 26 | IGN | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Direksiy10 Kilit Sistemi, Akıllı Anahtar Sistemi, SRS Hava Yastığı Sistemi, Ön Yolcu Yolcu Sınıflandırma Sistemi |
| 27 | GÖSTERGE NO.2 | 7.5 | Göstergeler ve sayaçlar, çoklu bilgi ekranı, mültipleks iletişim sistemi |
| 28 | ECU-ACC | 7.5 | Elektrikli Aynalar |
| 29 | HIZ KİLİDİ | 7.5 | Vites kilit sistemi |
| 30 | GÜÇ ÇIKIŞ N° 1 | 15 | Satış noktaları |
| 31 | RADYO N° 2 | 7.5 | Ses sistemi |
| 32 | ME HTR | 10 | Dış ayna buğu çözücüleri |
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | P / ZAFERLER | 30 | Elektrikli Koltuklar |
| 2 | – | – | – |
| R1 | Sis farları | ||
| R2 | Arka lambalar | ||
| R3 | Aksesuar rölesi (ACC) | ||
| R4 | – | ||
| R5 | Ateşleme (IG1) |

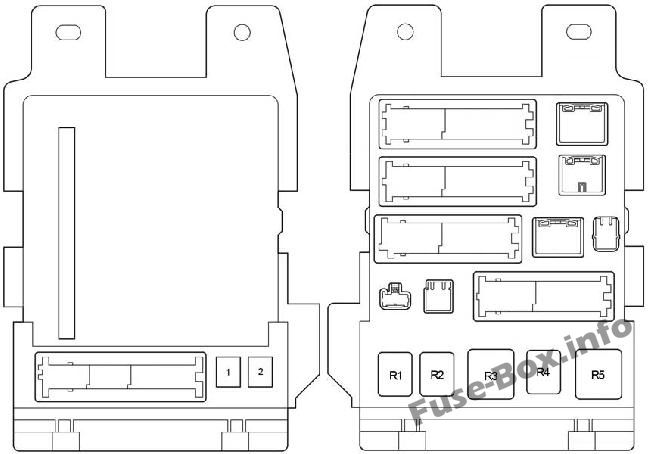

röle kutusu
| Numara. | Röle |
|---|---|
| R1 | İç aydınlatma (DOME CUT) |
| R2 | Arka sis lambası (RR FOG) |
| R3 | – |
| R4 | Ateşleme (IG1 NO.2) |
Motor bölmesi sigorta kutusu

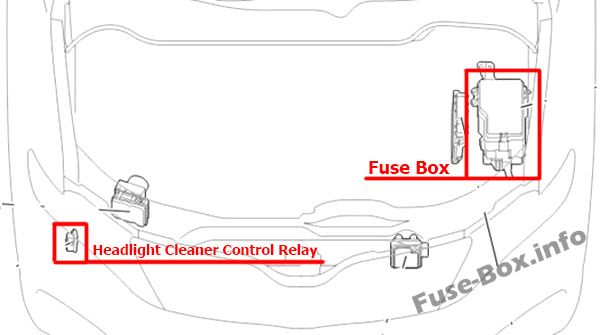

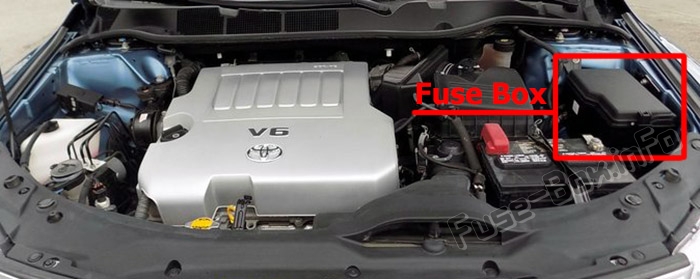

Sigorta kutusu konumu

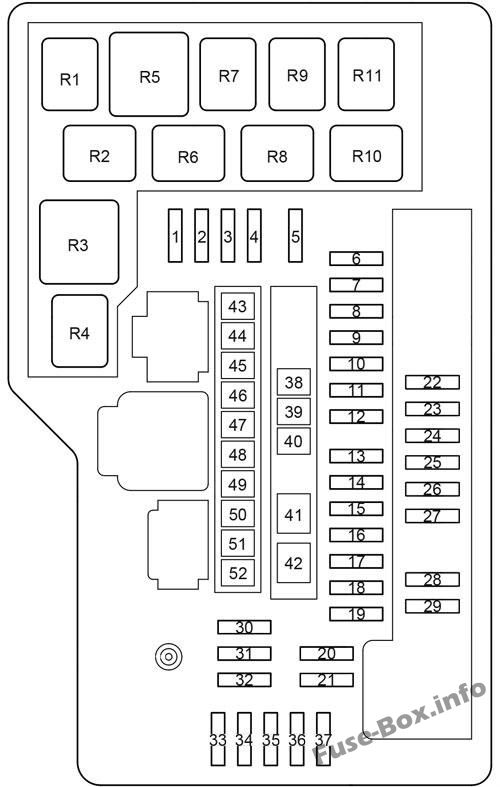

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Soyadı | amplifikatör | Devre |
|---|---|---|---|
| 1 | KUBBE | 7.5 | Kişisel / İç Işıklar, Tavan Işıkları, Motor Anahtarı Işığı, Kapı İç Işıkları, Elektrikli Arka Kapı, Göstergeler ve Sayaçlar |
| 2 | ECU-B | 10 | Göstergeler ve sayaçlar, saat, ses sistemi, ana gövde ECU, kablosuz uzaktan kumanda, akıllı anahtar sistemi, elektrikli bagaj kapağı, ön yolcu yolcu sınıflandırma sistemi |
| 3 | RSE | 10 | 2008-2012: Arka koltuk eğlence sistemi |
| 4 | RADYO N° 1 | 15 (2008-2010)
20 (2011-2017) |
Ses sistemi, navigasy10 sistemi |
| 5 | HKM | – | – |
| 6 | RADYO N° 3 | 25 | 2008-2012: Ses sistemi |
| 6 | SES AMPLİFİKATÖRÜ | 20 | 2013-2017: Ses sistemi |
| 7 | – | – | – |
| 8 | IG2 | 25 | Sigortalar “INJ NO.1”, “INJ NO.2”, sistem hava yastığı SRS |
| 9 | – | – | – |
| 10 | DOYGUNLUK | 15 | 2008-2012: Dönüş sinyalleri |
| 10 | DÖNÜŞ HAZ | 15 | 2013-2017: Dönüş sinyalleri |
| 11 | ETCS | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Elektr10ik Gaz Kelebeği K10trol Sistemi |
| 12 | EFI NO.1 | 10 | Akıllı Anahtar Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Otomatik Şanzıman |
| 13 | ALT-S | 7.5 | Şarj sistemi |
| 14 | AM2 | 7.5 | Multipleks iletişim sistemi, çalıştırma sistemi |
| 15 | SEC-HORN | 7.5 | Hırsızlığa karşı |
| 16 | STR KİLİT | 20 | Direksiy10 kilit sistemi |
| 17 | KAPI NO 1 | 20 | Elektrikli kapı kilitleme sistemi |
| 18 | – | – | – |
| 19 | BI-XENON | 10 | 2013-2017: Deşarj farları (uzun huzme k10trolü) |
| 20 | EFI NO.3 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 21 | EFI NO.2 | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 22 | EFI NO.4 | 20 | 1AR-FE: hava / yakıt oranı sensörü |
| 22 | ANA EFI | 25 | 2GR-FE : sigortalar “EFI NO.2”, “EFI NO.3” |
| 23 | – | – | – |
| 24 | H-LP RH HI | 15 | Sağ far (uzun far) |
| 25 | H-LP LH HI | 15 | Sol far (uzun far) |
| 26 | H-LP RH LO | 15 | Sağ far (kısa huzme) |
| 27 | H-LP LH LO | 15 | Sol far (kısa huzme) |
| 28 | korna | 10 | korna çalmak |
| 29 | ANA EFI | 20 | 1AR-FE : sigortalar “EFI NO.2”, “EFI NO.3” |
| 29 | 1 F | 20 | 2GR-FE: Hava / yakıt oranı sensörü |
| 30 | INJ NO.2 | 15 | Ateşleme sistemi |
| 31 | INJ NO.1 | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 32 | – | – | – |
| 33 | CA 115V | 15 | 2008-2012: Elektrik prizi |
| 33 | AYNA | 10 | 2013-2017: Dış aynalar (sürüş konumu hafızası) |
| 34 | – | – | – |
| 35 | BUZ giderme | 20 | Silecek buz çözücü |
| 36 | – | – | – |
| 37 | – | – | – |
| 38 | ST/AM2 | 30 | Başlangıç sistemi |
| 39 | – | – | – |
| 40 | – | – | – |
| 41 | EPS | 80 | Elektrikli hidrolik direksiy10 |
| 42 | HER ŞEY | 120/140 | Şarj sistemi, “ISITICI”, “ABS NO.1”, “FAN ANA”, “ABS NO.2”, “PBD”, “RR DEF”, “MIR HTR”, “DEICER” sigortaları |
| 43 | RR DEF | 30 | Arka cam buğu çözücü |
| 44 | PBD | 30 | 2008-2012: Elektrikli arka kapı |
| 44 | LG / KAPATMA | 30 | 2013-2017: Elektrikli arka kapı |
| 45 | H-LP CLNR | 30 | Far temizleyici |
| 45 | ANA FAN | 40 | 2GR-FE: Elektrikli soğutma fanı |
| 46 | RDI FANI | 30 | 1AR-FE: Elektrikli soğutma fanı |
| 47 | CDS FANI | 30 | 1AR-FE: Elektrikli soğutma fanı |
| 48 | – | – | – |
| 49 | ABS NO.2 | 30 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi |
| 50 | ANA FAN | 50 | 2GR-FE: Elektrikli soğutma fanı |
| 51 | ABS N°1 | 50 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi |
| 52 | SU ISITICI | 50 | Klima sistemi |
| R1 | Hırsızlığa karşı koruma (SEC HORN) | ||
| R2 | Silecek buz çözücü (DEICER) | ||
| R3 | – | ||
| R4 | Fren lambaları (BRK) | ||
| R5 | Arka cam açacağı (RR DEF) | ||
| R6 | Marş (ST) | ||
| R7 | Elektrikli soğutma fanı (FAN NO.1) | ||
| R8 | Deşarj farları (BI-XENON) | ||
| R9 | Elektrikli soğutma fanı (FAN NO.3) | ||
| R10 | Elektrikli soğutma fanı (FAN NO.2) | ||
| R11 | Ateşleme (IG2) |
