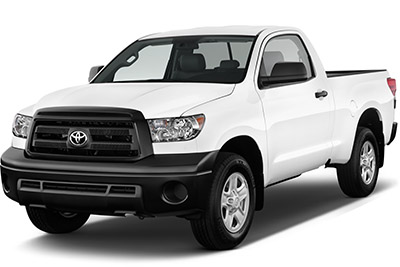

Bu yazıda, 2007’den 2013’e kadar üretilen 1 facelift öncesi ikinci nesil Toyota Tundra’yı (XK50) ele alıyoruz. Burada
İçindekiler
2007-2013 Toyota Tundra Sigorta Düzenlemesi
İç sigorta kutusu

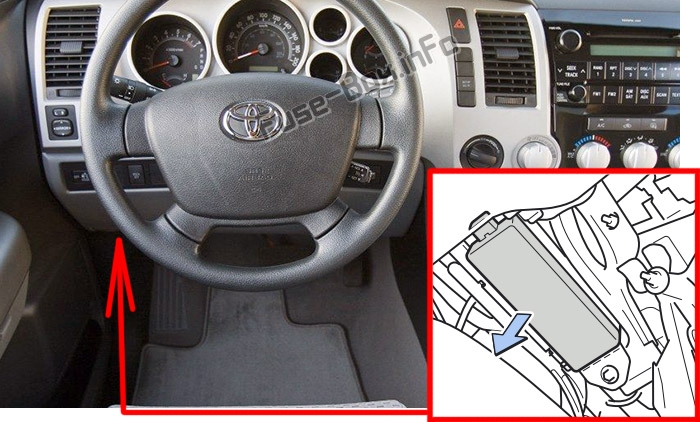

Sigorta kutusu konumu
Gösterge panelinin altında bulunur (erişmek için kapağı çıkarın).

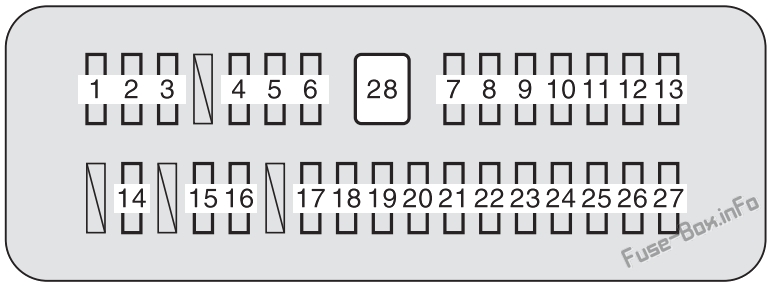

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Soyadı | amplifikatör | Tanım |
|---|---|---|---|
| 1 | ÇEVİRİCİ | 15A | Güç çıkışı (115V) |
| 2 | AV P / KUŞATMA GÖSTERGESİ | 30A | Elektrikli sürücü koltuğu, ön |
| 3 | DR/LCK | 25A | Multipleks iletişim sistemi |
| 4 | OBD | 7.5A | Yerleşik teşhis sistemi |
| 5 | PWR_OUTLET | 15A | Satış noktaları |
| 6 | LP KARGO | 7.5A | Şarj lambası |
| 7 | AM1 | 7.5A | Vites kilit sistemi, marş sistemi |
| 8 | AC | 7.5A | Klima sistemi |
| 9 | MIR | 15A | Dış ayna k10trolü, dış ayna ısıtıcıları |
| 10 | GÜÇ №3 | 20A | Elektrikli camlar |
| 11 | AV P / SIEGE DROIT | 30A | Elektrikle çalışan ön yolcu koltuğu |
| 12 | GEÇMİŞ | 15A | Elektrikli güç yatırma ve teleskopik |
| 13 | S / TOIT | 25A | elektrikli açılır tavan |
| 14 | ECU-IG 1 | 7.5A | Kilitlenmeyi Önleyici Fren Sistemi, Araç Denge K10trol Sistemi, Multiplex İletişim Sistemi, Sezgisel Park Yardım Sistemi, Elektrikli Ön Sürücü Koltuğu, Elektrikli Yatırma ve Elektrikli Teleskopik, Vites Kolu Kilidi, Uyarı Sistemi lastik basıncı, aksesuar ölçer, römork çekme, elektrik prizi, elektrik ay çatı |
| 15 | LH-IG | 7.5A | Geri vites lambaları, şarj sistemi, gösterge ve sayaçlar, dönüş sinyalleri, klima sistemi, ısıtmalı koltuklar, arka cam buğu çözücü |
| 16 | 4×4 | 20A | Dört tekerlekten çekiş k10trol sistemi |
| 17 | WSH | 20A | Pencere temizleyicisi |
| 18 | SİLECEK | 30A | Ön cam sileceği ve yıkayıcı |
| 19 | ECU-IG 2 | 7.5A | Multipleks iletişim sistemi |
| 20 | SIRA | 15A | Arka lambalar, römork lambaları (park lambaları), park lambaları, dış ayak lambaları |
| 21 | klima IG | 10 A | Klima sistemi |
| 22 | REMORQUAGE BK/UP | 7.5A | 2007-2009: kullanılmıyor; 2010-2013: Römork ışıkları |
| 23 | MERKEZ | 20A | Isıtmalı koltuklar veya ısıtmalı ve havalandırmalı koltuklar |
| 24 | İŞARET | 7.5A | Gösterge paneli aydınlatması, torpido gözü aydınlatması, aksesuar sayacı, ses sistemi, arka görüş m10itörü, navigasy10 sistemi, arka koltuk eğlence sistemi, göstergeler ve sayaçlar, klima sistemi |
| 25 | CAC | 7.5A | Aksesuar sayacı, ses sistemi, arka eğlence sistemi, arka görüş m10itörü, navigasy10 sistemi, geri vites lambaları, römork lambaları (geri vites lambaları), mültipleks iletişim sistemi, elektrik prizi, dış ayna |
| 26 | BK/UP LP | 10 A | Geri vites lambası, göstergeler ve sayaçlar |
| 27 | SİGARA | 15A | 2007-2010: Puro çakmağı; 2011-2013: Kullanılmıyor |
| 28 | GÜÇ 1 | 30A | Elektrikli camlar, elektrikli arka cam |
Motor bölmesi sigorta kutusu

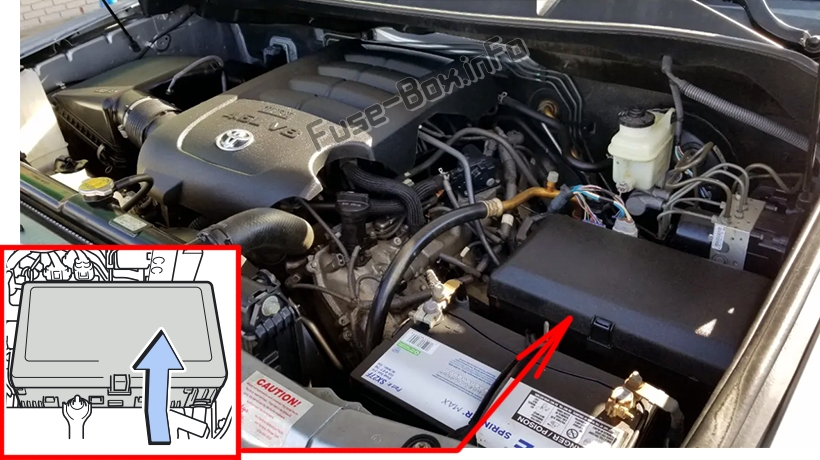

Sigorta kutusu konumu

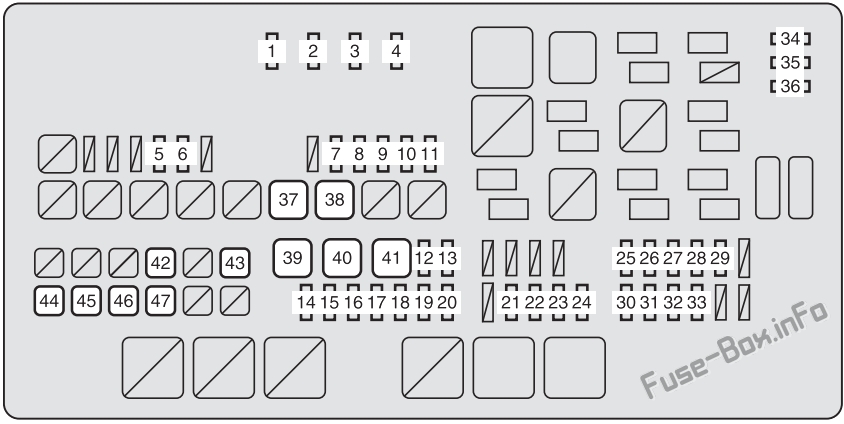

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Tanım |
|---|---|---|---|
| 1 | 1 F | 15A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 2 | korna | 10 A | korna çalmak |
| 3 | EFI 1 | 25A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 4 | IG2 ANA | 30A | INJ, MET, IGN sigortaları |
| 5 | BUZ giderme | 20A | Ön silecek buz çözücü |
| 6 | ÇEKİ KUYRUĞU | 30A | Römork lambaları (park lambaları) |
| 7 | GÜÇ 4 | 25A | 2007-2009: kullanılmıyor; 2010-2013: Elektrikli camlar |
| 8 | GÜÇ №2 | 30A | Elektrikli arka camlar |
| 9 | SİS | 15A | Ön sis farları |
| 10 | DUR | 15A | Fren lambaları, yüksek m10teli fren lambası, araç stabilite k10trol sistemi, kilitlenme önleyici fren sistemi, vites kilitleme sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, çekme dönüştürücü |
| 11 | ÇEKİ FRENİ | 30A | Römork fren k10trolörü |
| 12 | IMB | 7.5A | 2007-2009: Motor immobilizer sistemi; 2010-2013: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 13 | AM2 | 7.5A | Başlangıç sistemi |
| 14 | ÇEKİCİ | 30A | Çekme k10vertörü |
| 15 | AI_PMP_HTR (veya AI-HTR) | 10 A | 2007-2010: kullanılmıyor; 2011-2013: Hava enjeksiy10 sistemi |
| 16 | ALT-S | 5A | Şarj sistemi |
| 17 | DÖNÜŞ HAZ | 15A | Dönüş sinyalleri, acil durum dönüş sinyalleri, çekici dönüştürücü |
| 18 | F/PMP | 15A | devre yok |
| 19 | ETCS | 10 A | Multiport Yakıt Enjeksiy10 Sistemi / Sıralı Multiport Yakıt Enjeksiy10 Sistemi, Elektrikli Gaz Kelebeği K10trol Sistemi |
| 20 | MET-B | 5A | Göstergeler ve sayaçlar |
| 21 | NUMARA | 30A | Ses sistemi, arka görüş m10itörü, navigasy10 sistemi, arka koltuk eğlence sistemi |
| 22 | İŞ 1 | 15A | Ses sistemi, arka görüş m10itörü, navigasy10 sistemi, arka koltuk eğlence sistemi |
| 23 | ECU-B1 | 7.5A | Multiplex Haberleşme Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Otomatik Kararan İç Ayna, Elektrik Prizleri, Elektrikli Ön Sürücü Koltuğu, Elektrikli Yatırma ve Elektrikli Teleskopik |
| 24 | KUBBE | 7.5A | İç aydınlatma, kişisel aydınlatma, iç aydınlatma, motor çalıştırma lambası, ayak lambası, aksesuar sayacı |
| 25 | BAŞ SOL | 15A | Sol far (uzun far) |
| 26 | BAŞ LL | 15A | Sol far (kısa huzme) |
| 27 | INJ | 10 A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Ateşleme Sistemi |
| 28 | RASTLAMAK | 7.5A | Göstergeler ve sayaçlar |
| 29 | IGN | 10 A | SRS Hava Yastığı Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Motor İmmobilizer Sistemi (2007-2009), Hız Sabitleme Sistemi |
| 30 | SAĞ BAŞ | 15A | Sağ far (uzun far) |
| 31 | RL KAFA | 15A | Sağ far (kısa huzme) |
| 32 | EFI 2 | 10 A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Kaçak Tespit Pompası |
| 33 | DEF I/UP | 5A | devre yok |
| 34 | KIYAMAMAK | 5A | Yedek sigorta |
| 35 | KIYAMAMAK | 15A | Yedek sigorta |
| 36 | KIYAMAMAK | 30A | Yedek sigorta |
| 37 | BOŞLUK | 40A | Arka cam buğu çözücü |
| 38 | ALT AKÜ | 40A | çekme |
| 39 | ABS1 | 50A | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi |
| 40 | ABS2 | 40A | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi |
| 41 | NS | 30A | Başlangıç sistemi |
| 42 | DESTEK | 50A | Klima sistemi |
| 43 | SOL-J/AMA | 150A | AM1, KUYRUK, PANNEAU, ACC, CIG, LH-IG, 4WD, ECU-IG №1, BK/UP LP, SEAT-HTR, A/C IG, ECU-IG №2, WSH, SİLECEK, OBD, A/ C, TI&TE, FR P/SEAT RH, MIR, DR/LCK, FR P/SEAT LH, CARGO LP, PWR OUTLET, POWER №1 sigortaları |
| 44 | HER ŞEY | 140A veya 180A | Fusibles LH-J/B, HTR, ALT AKÜ, ÇEKİCİ BRK, DUR, SİS, ÇEKİ KUYRUĞU, DEICER |
| 45 | A / POMPA 1 | 50A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 46 | A / POMPA 2 | 50A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 47 | MÜDÜR | 40A | Fusibles KAFA LL, BAŞ RL, BAŞ SOL, BAŞ SAĞ |
