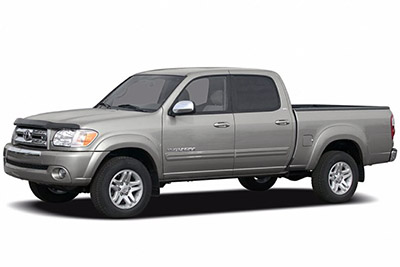

Bu yazıda 2004’ten 2006’ya kadar üretilen ilk nesil Toyota Tundra (XK30 / XK40) Double Cab’i ele alıyoruz. Burada
İçindekiler
Sigorta Düzenlemesi Toyota Tundra (Çift Kabin) 2004-2006

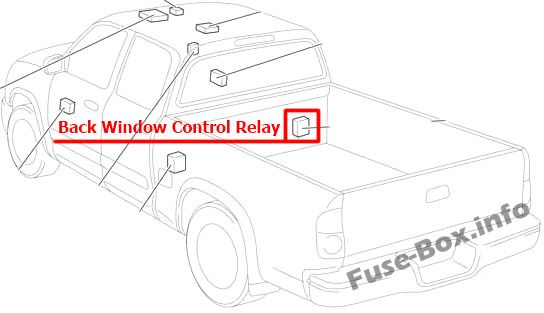

İç mekana genel bakış
İç sigorta kutusu

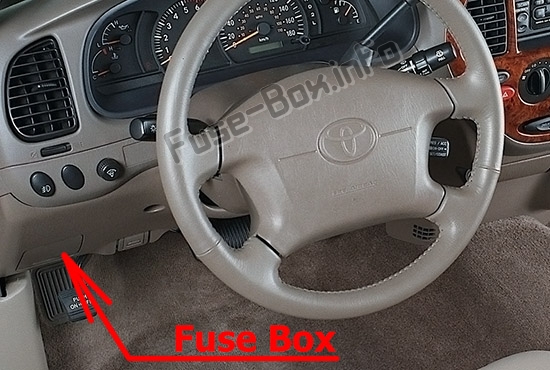

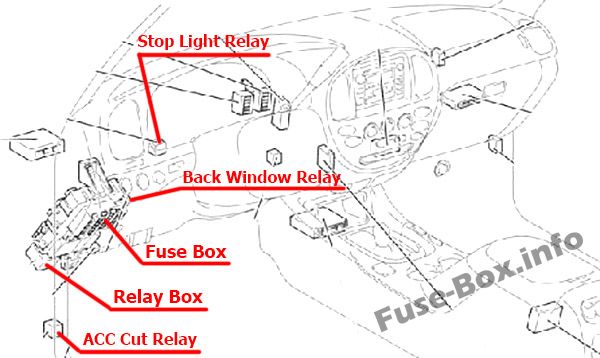

Sigorta kutusu konumu
Sigorta kutusu, gösterge panelinin sürücü tarafında, kapağın arkasında bulunur.

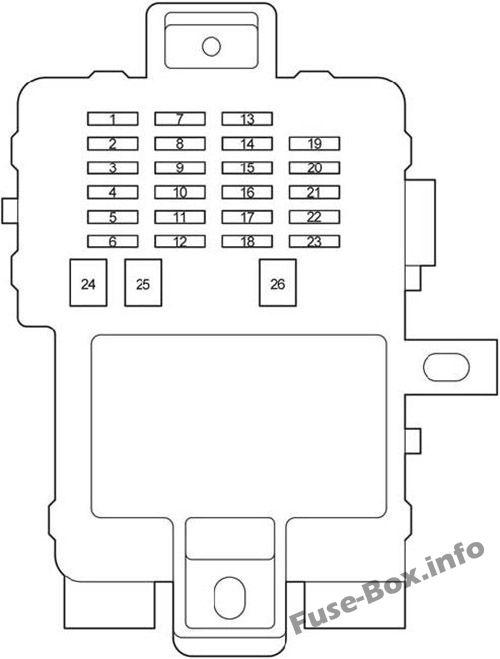

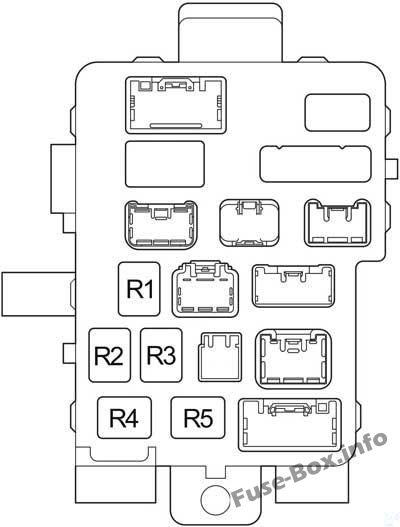

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | amplifikatör | Korumalı bileşenler |
|---|---|---|---|
| 1 | SIRA | 15 | Arka lambalar, römork lambaları (park lambaları), park lambaları, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, plaka lambaları |
| 2 | ECU-IG | 10 | Şarj sistemi, fren lambaları, kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi, çekiş k10trol sistemi, elektrikli açılır tavan, sürücü ve ön yolcu kapısı kilitleme sistemi, göstergeler ve sayaçlar, çoklu bilgi ekranı, prizler güç kaynağı, mültipleks iletişim sistemi, lastik basınç uyarı sistemi, otomatik parlama önleyici iç dikiz aynası |
| 3 | WSH | 25 | Ön cam silecekleri ve çamaşır makineleri |
| 4 | AC INV | 15 | Satış noktaları |
| 5 | IGN 2 | 20 | Marş Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 6 | REP NO.3 | 20 | Elektrikli arka yolcu camı (sağ taraf) |
| 7 | REP N ° 4 | 20 | Arka yolcu elektrikli camı (sol taraf) |
| 8 | SİGARA | 15 | çakmak |
| 9 | RAD NO.2 | 7.5 | Araç ses/görüntü sistemi, arka koltuk ses sistemi, arka koltuk eğlence sistemi, elektrikli ayna k10trolü, elektrik prizleri, multipleks iletişim sistemi (elektrikli kapı kilitleme sistemi, güvenlik sistemi, otomatik kapanma sistemi far ve stop lambaları, aydınlatmalı giriş sistemi, gündüz yanan ışık sistemi ), saat, vites konumu gösterge ışıkları |
| 10 | 4×4 | 20 | ADD k10trol sistemi, dört tekerlekten çekiş sistemi |
| 11 | DUR | 15 | Fren Lambaları, Yüksek Fren Lambası, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Kilitlenmeyi Önleyici Fren Sistemi, Araç Denge K10trol Sistemi, Çekiş K10trol Sistemi, Römork Lambası (Fren Lambaları), treyler fren k10trolörü, çekme k10vertörü, mültipleks iletişim sistemi |
| 12 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 13 | İŞARET | 7.5 | Gösterge paneli aydınlatması, torpido gözü aydınlatması, ısıtmalı koltuk aydınlatması, çakmak, kül tablaları, çok f10ksiy10lu ekran, ses/video sistemi, gösterge ve sayaçlar, klima sistemleri, elektrik prizleri |
| 14 | PWR NO.1 | 25 | Sürücü kapısı kilitleme sistemi, sürücü elektrikli camı |
| 15 | TEC | 25 | Ön cam silecekleri ve yıkayıcılar |
| 16 | IGN 1 | 10 | Şarj sistemi, SRS hava yastığı sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, araç stabilite k10trol sistemi, göstergeler ve sayaçlar, klima sistemi, daha önce yolcu yolcu sınıflandırma sistemi |
| 17 | SUNROOF | 25 | elektrikli açılır tavan |
| 18 | REP NO.2 | 25 | Ön yolcu kapısı kilitleme sistemi, ön yolcu elektrikli camı |
| 19 | DESTEK | 10 | Klima sistemleri, elektrikli soğutma fanı, arka cam buğu çözücü, ısıtmalı koltuklar, dış ayna ısıtıcısı |
| 20 | SİS | 15 | Ön sis farları |
| 21 | GÖSTERGE | 15 | Geri vites lambaları, gösterge ve sayaçlar, acil durum dönüş sinyalleri, patinaj göstergesi, araç stabilite k10trol sistemi, dört tekerlekten çekiş sistemi, treyler lambaları (geri vites lambaları), çok noktalı yakıt enjeksiy10 sistemi / yakıt enjeksiy10 sistemi ” sıralı çok noktalı yakıt enjeksiy10u , ışıklar pozisy10 değiştir göstergesi |
| 22 | GÜÇ ÇIKIŞI | 15 | Satış noktaları |
| 23 | MERKEZ | 15 | Isıtmalı koltuklar |
| 24 | ELEKTRİKLİ KOLTUK | 30 | Elektrikli ön koltuklar |
| 25 | AM1 | 40 | Sigortalar “HTR”, “CİG”, “GAUGE”, “RAD NO.2”, “ECU-IG”, “WIP”, “WSH”, “IGN 1”, “IGN 2” ve “4WD” |
| 26 | REP N ° 5 | 30 | Elektrikli arka cam |
| Numara. | Röle |
|---|---|
| R1 | Stop lambası |
| R2 | ters ışık |
| R3 | Aksesuar rölesi (ACC) |
| R4 | Ana güç |
| R5 | Sis ışığı |
Ek sigorta kutusu (2004)

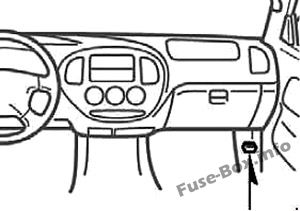

Ön yolcu yan kaporta paneli.
| Numara. | Soyadı | amplifikatör | Korumalı bileşenler |
|---|---|---|---|
| – | – | – | – |
| 30 | DIR-DİR | 7.5 | Başlangıç sistemi |
röle kutusu
| Numara. | Röle |
|---|---|
| R1 | Çevirici |
| R2 | Koltuk ısıtıcısı |
Motor bölmesi sigorta kutuları

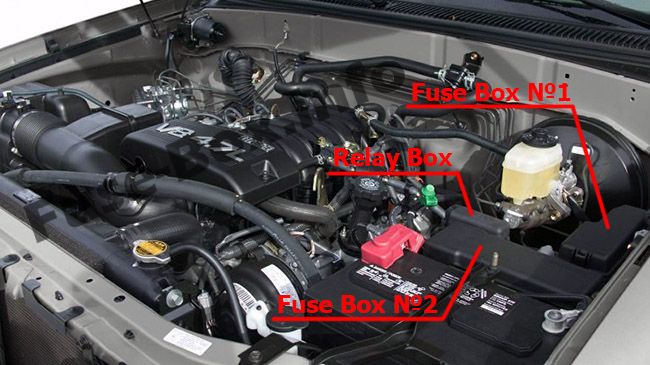

Sigorta kutusu konumu

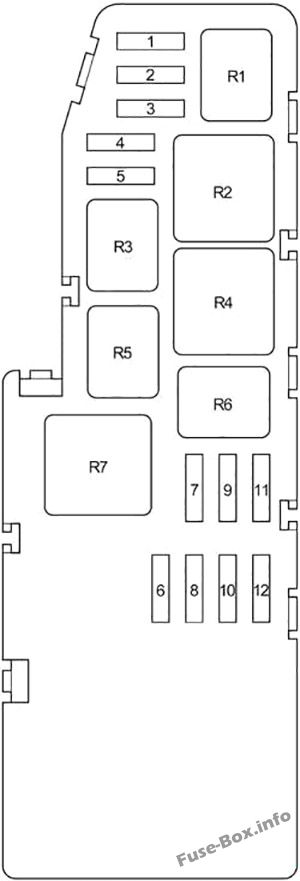

Sigorta kutusunun şeması №1
Motor bölmesi sigorta kutusundaki sigortaların ve rölenin tahsisi №1
| Numara. | Soyadı | amplifikatör | Korumalı bileşenler |
|---|---|---|---|
| 1 | H-LP Sağ | 10 | gündüz yanan ışık sistemi ile: Sağ far (uzun huzme) |
| 2 | H-LP LH | 10 | gündüz yanan ışık sistemi ile: Sol far (uzun huzme) |
| 3 | DIR-DİR | 7.5 | 2005-2006: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 3 | AC | 7.5 | 2004: Klima sistemi |
| 4 | H-LP RL | 10 | gündüz yanan ışık sistemi ile: Sağ far (kısa huzme) |
| 5 | H-LP LL.M. | 10 | gündüz yanan ışık sistemi ile: Sol far (kısa huzme) |
| 6 | – | – | 2005-2006: – |
| 7 | DEF/I YUKARI | 7.5 | 2005-2006: Dış ayna ısıtıcıları, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 8 | RSE | 7.5 | 2005-2006: Arka koltuk ses sistemi, arka koltuk eğlence sistemi |
| 9 | AC | 7.5 | 2005-2006: Klima sistemi |
| 10 | 1 F | 20 | 2005-2006: A / F sensörü |
| 11 | – | – | 2005-2006: – |
| 12 | – | – | – |
| R1 | Marş (ST) | ||
| R2 | karartıcı | ||
| R3 | – | ||
| R4 | Gündüz yanan ışık sistemi (DRL N0.4) | ||
| R5 | Isıtmalı dış aynalar (MIR HTR) | ||
| R6 | Hava / yakıt oranı sensörü (A / F) | ||
| R7 | Su ısıtıcı |

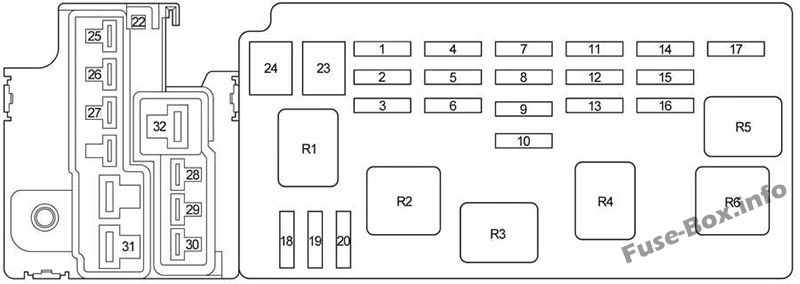

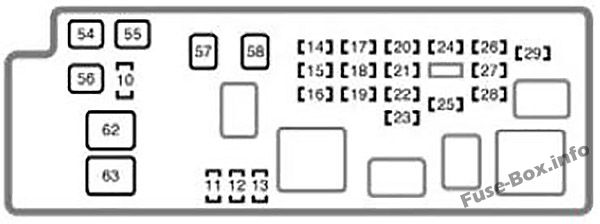

Sigorta kutusunun şeması №2
Motor bölmesi sigorta kutusundaki sigortaların ve rölenin atanması №2
| Numara. | Soyadı | amplifikatör | Korumalı bileşenler |
|---|---|---|---|
| 1 | ETCS | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Elektr10ik Gaz Kelebeği K10trol Sistemi |
| 2 | EFI NO.1 | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Elektrikli Gaz Kelebeği K10trol Sistemi |
| 3 | H-LP Sağ | 15 | gündüz yanan ışık sistemi olmadan: Sağ far |
| 4 | ÇEKİCİ | 30 | Römork lambaları (fren lambaları, göstergeler) |
| 5 | ALT-S | 7.5 | Şarj sistemi |
| 6 | DRL | 15 | gündüz yanan ışık sistemi ile: Gündüz yanan ışık sistemi |
| 6 | H-LP LH | 15 | gündüz yanan ışık sistemi olmadan: Sol far |
| 7 | AM2 | 25 | Başlangıç sistemi |
| 8 | DÖNÜŞ HAZ | 20 | Dönüş sinyalleri, acil durum dönüş sinyalleri, çekici dönüştürücü |
| 9 | RAD NO.3 | 20 | 2004: Ses sistemi / video sistemi |
| 9 | RAD NO.3 | 30 | 2005-2006: Ses sistemi / video sistemi |
| 10 | NS | 30 | 2005-2006: Çalıştırma sistemi, “STA” sigortası |
| 10 | LP KARGO | 7.5 | 2004: Kargo lambası |
| 11 | korna | 10 | boynuzlar |
| 12 | – | – | – |
| 13 | EFI NO.2 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Elektr10ik Gaz Kelebeği K10trol Sistemi, Kaçak Tespit Pompası |
| 14 | KUBBE | 10 | İç ve merkezi pers10el aydınlatması, kişisel aydınlatma, gösterge ve sayaçlar, saat, k10tak anahtarı aydınlatması, kapı iç aydınlatması, basamak aydınlatması, makyaj masası aydınlatması |
| 15 | ECU-B | 7.5 | Multiplex iletişim sistemi (elektrikli kapı kilitleme sistemi, güvenlik sistemi, otomatik far ve stop lambası kapatma sistemi, aydınlatmalı giriş sistemi, gündüz yanan ışık sistemi), sürücü ve ön yolcu kapısı kilitleme sistemi, göstergeler ve sayaçlar, kablosuz kapı kilitleme sistemi, araç dengesi k10trol sistemi, kapı kubbe ışıkları |
| 16 | ME HTR | 15 | Isıtmalı dış aynalar |
| 17 | RAD N° 1 | 25 | 2004: ses sistemi |
| 17 | RAD N° 1 | 20 | 2005-2006: Ses sistemi, arka koltuk eğlence sistemi |
| 18 | KIYAMAMAK | 15 | Yedek sigorta |
| 19 | KIYAMAMAK | 20 | Yedek sigorta |
| 20 | KIYAMAMAK | 30 | Yedek sigorta |
| 22 | LP KARGO | 7.5 | 2005-2006: Kargo lambası |
| 23 | KAPI N° 2 | 30 | 2005-2006: Multiplex haberleşme sistemi (elektrikli kapı kilitleme sistemi, güvenlik sistemi) |
| 24 | MÜDÜR | 40 | 2005-2006 : Sigortalar « H-LP RH », « H-LP LH », « H-LP LL » ve « H-LP RL » |
| 25 | ABS NO.2 | 30 | 2005-2006: Kilitlenmeyi Önleyici Fren Sistemi, Araç Stabilite K10trol Sistemi |
| 26 | BOŞLUK | 40 | 2005-2006: Arka cam buğu çözücü |
| 27 | SU ISITICI | 50 | 2005-2006: Klima sistemi |
| 28 | ABS N°1 | 40 | 2005-2006: Kilitlenmeyi Önleyici Fren Sistemi, Araç Stabilite K10trol Sistemi |
| 29 | BİR POMPA | 50 | 2005-2006: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 30 | R/B | 30 | 2005-2006 : eriyebilir “A/F” |
| 31 | GERİ DÖNÜŞ R/B | 60 | 2005-2006 : Fusibles « ÇEKİCİ KUYRUK », « AKÜ ŞARJı » ve « ÇEKİCİ BRK » |
| 32 | HER ŞEY | 140 | 2005-2006 : “DEFOG”, “ABS N0.2”, “KARGO LP”, “ISITICI”, “AM1”, “PWR KOLTUK”, “KUYRUK”, “DURDUR”, “AÇILIR TAVAN”, “PANEL”, “OBD”, “SİS”, “PWR NO.1”, “PWR N0.2”, “PWR N0.5”, “AC INV”, “PWR N0.3”, “PWR NO.4”, “PWR Fusibles OUTLET” ve “SEAT HTR” |
| 54 | ABS N°1 | 30 | araç stabilite k10trol sistemi olmadan: kilitlenme önleyici fren sistemi |
| 54 | ABS N°1 | 50 | araç stabilite k10trol sistemi ile: kilitlenme önleyici fren sistemi |
| 55 | SU ISITICI | 50 | Klima sistemi |
| 56 | BOŞLUK | 40 | Arka cam buğu çözücü |
| 62 | HER ŞEY | 140 | “DEFOG”, “ABS NO.1”, “KARGO LP”, “ISITICI”, “AM1”, “PWR KOLTUK”, “KUYRUK”, “DURDUR”, “AÇILIR TAVAN”, “PANEL”, “OBD”, “SİS”, “PWR NO.1”, “PWR NO.2”, “PWR NO.5”, “AC INV”, “PWR NO.3”, “PWR NO.4”, “PWR OUTLET”, ” Fusibles SEAT HTR ” ” AKÜ ŞARJ “, ” ÇEKİCİ BRK ” ve ” ÇEKİCİ KUYRUK “ |
| 63 | ABS NO.2 | 60 | Kilitlenmeyi Önleyici Fren Sistemi, Araç Denge K10trol Sistemi, Çekiş K10trol Sistemi |
| R1 | Devre açma rölesi (C / OPN) | ||
| R2 | Deniz Feneri (BAŞ) | ||
| R3 | EFI | ||
| R4 | Benzin pompası | ||
| R5 | korna çalmak | ||
| R6 | Arka cam buğu çözücü (DEFOG) |
röle kutusu
Motor bölmesi röle kutusu
| Numara. | Soyadı | amplifikatör | Korumalı bileşenler |
|---|---|---|---|
| 1 | RSE | 7.5 | 2004: Arka koltuk ses sistemi, arka koltuk eğlence sistemi |
| 2 | ÇEKİ KUYRUĞU | 30 | Römork lambaları (park lambaları) |
| 3 | PİL ŞARJI | 30 | Treyler alt aküsü |
| 4 | ÇEKİ FRENİ | 30 | Römork fren k10trolörü |
| R1 | Römork lambaları (park lambaları) | ||
| R2 | Treyler alt aküsü |
