Bu yazıda, 2000’den 2006’ya kadar üretilen ilk nesil Toyota Tundra (XK30 / XK40) Standart ve Erişim Kabinini ele alıyoruz. Burada
İçindekiler
Toyota Tundra Sigorta Düzeni (Standart Kabin ve Erişim) 2000-2006
Sigorta kutusu konumu

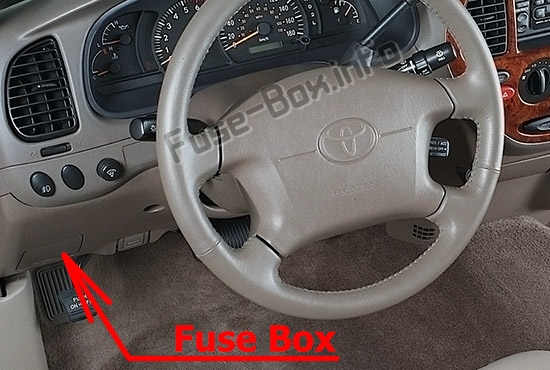

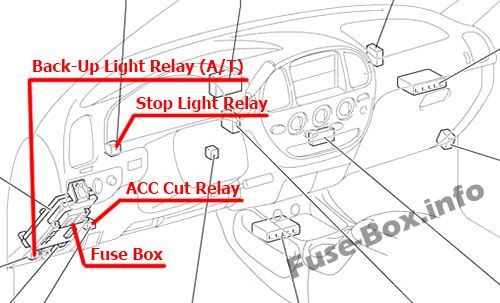

Yolcu bölmesi
Sigorta kutusu, gösterge panelinin sürücü tarafında, kapağın arkasında bulunur.

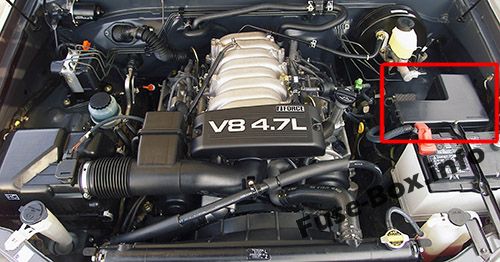

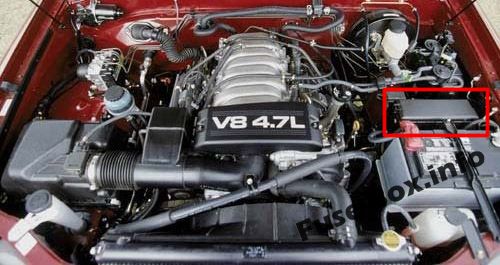

Motor bölmesi sigorta kutusu
Motor bölmesinde bulunur (sol taraf).
Sigorta kutusu şemaları
2000
Yolcu bölmesi

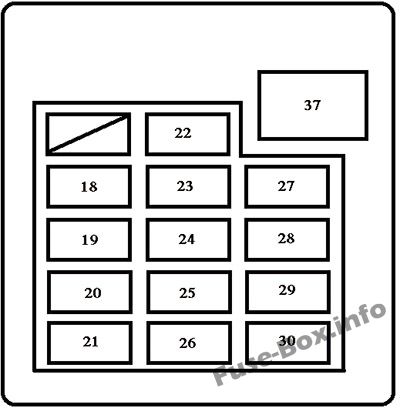

Yolcu bölmesindeki sigorta yerleşimi (2000)
| Numara. | Soyadı | Amper [A] | Devre |
|---|---|---|---|
| 18 | TEC | 20 | Ön cam silecekleri ve yıkayıcı |
| 19 | TUR | 5 | yanıp sönen |
| 20 | ECU-IG | 5 | Kilitlenme önleyici fren sistemi ve hız sabitleyici |
| 21 | 4×4 | 20 | Dört tekerlekten çekiş k10trol sistemi ve ADD k10trol sistemi |
| 22 | CAC | 15 | Çakmak, ses sistemi, SRS hava yastığı sistemi ve elektrikli aynalar |
| 23 | GÖSTERGE | 10 | Göstergeler ve sayaçlar, geri vites lambaları, marş sistemi, gündüz yanan ışık sistemi ve klima sistemi |
| 24 | IGN | 5 | SRS hava yastığı sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, boşaltma sistemi ve ateşleme sistemi |
| 25 | LP KARGO | 5 | Şarj lambası |
| 26 | SIRA | 15 | Arka lambalar, plaka lambaları, ön panel lambaları, park lambaları ve torpido gözü aydınlatması |
| 27 | ECU-B | 5 | SRS göstergesi |
| 28 | MISIR HAZ | 20 | Acil durum flaşörleri ve kornalar |
| 29 | NS | 5 | Başlangıç sistemi |
| 30 | DUR | 15 | Fren lambaları ve yükseltilmiş fren lambası |
| 37 | REP | 30 | Elektrikli kapı kilitleme sistemi, elektrikli camlar ve elektrikli koltuk |
Makine bölümü
Çekme kiti ile

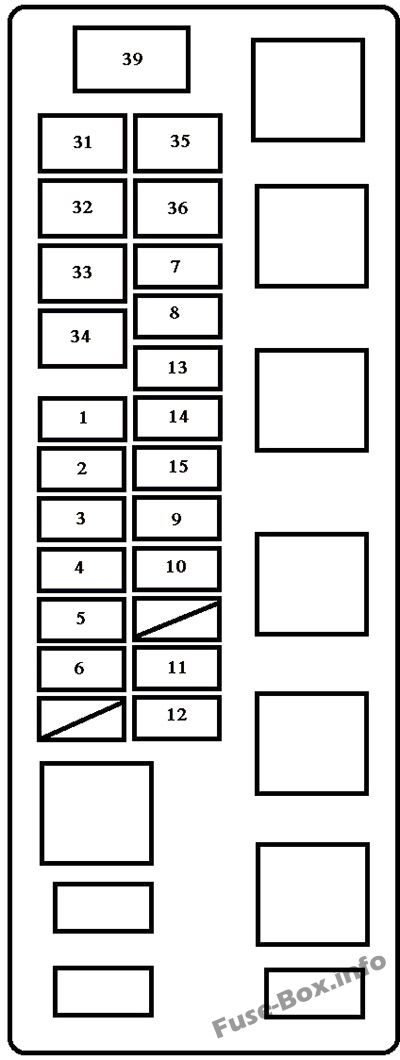

Motor bölmesindeki sigorta yerleşimi (2000)
| Numara. | Soyadı | Amper [A] | Devre |
|---|---|---|---|
| 1 | EFI NO.1 | 15 | Çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, emisy10 k10trol sistemi, yakıt pompası ve tüm “EFI NO.2” sigorta bileşenleri |
| 2 | ETCS | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi ve Elektr10ik Gaz Kelebeği K10trol Sistemi |
| 3 | KUBBE | 15 | İç aydınlatma, kişisel aydınlatma, makyaj masası aydınlatması ve iç mekan aydınlatması |
| 4 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 5 | GÜÇ ÇIKIŞI 1 | 15 | Güç çıkışı (üst) |
| 6 | GÜÇ ÇIKIŞI 2 | 15 | Güç çıkışı (alt) |
| 7 | FR BROUILLARD | 20 | Ön sis farları |
| 8 | ALT-S | 7.5 | Şarj sistemi |
| 9 | KAFA (DR) | 10 | Sağ far |
| 10 | KAFA (SOL) | 10 | Sol far |
| 11 | EFI NO.2 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi ve Emisy10 K10trol Sistemi |
| 12 | AC | 10 | Klima sistemi |
| 13 | DRL | 7.5 | Gündüz yanan ışık sistemi (gündüz yanan ışık sistemi ile) |
| 14 | KAFA (LO RH) | 10 | Sol far (kısa huzme) (gündüz yanan ışık sistemi ile) |
| 15 | BAŞ (BA SOL) | 10 | Sol far (kısa huzme) (gündüz yanan ışık sistemi ile) |
| 16 | KAFA (YÜKSEK SAĞ) | 10 | Sağ far (uzun far) |
| 17 | KAFA (HI LH) | 10 | Sol far (uzun far) |
| 31 | ABS1 | 40 | Kilitlenme önleyici fren sistemi |
| 32 | ABS 2 | 40 | Kilitlenme önleyici fren sistemi |
| 33 | J/B | 50 | “PWR”, “HORN HAZ”, “KUYRUK”, “CARGO LP” içindeki tüm bileşenler. “STOP” ve “ECU-B” sigortaları |
| 34 | AM2 | 30 | Ateşleme sistemi |
| 35 | AM1 | 40 | Ateşleme sistemi |
| 36 | DESTEK | 50 | Klima sistemi |
| 38 | Florida | 30 | Römork ışıkları |
| 39 | HER ŞEY | 120 | “AM1”, “ALT-S”, “HTR”, “FR FOG”, “PWR OUTLET 1” ve “PWR OUTLET 2” sigortalarının tüm bileşenleri |
2001, 2002
Yolcu bölmesi

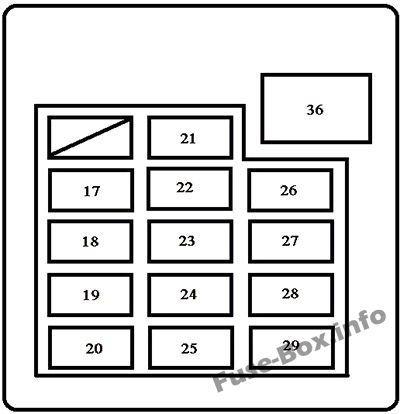

Yolcu bölmesindeki sigorta yerleşimi (2001, 2002)
| Numara. | Soyadı | Amper [A] | Devre |
|---|---|---|---|
| 17 | TEC | 20 | Ön cam silecekleri ve yıkayıcı |
| 18 | TUR | 5 | yanıp sönen |
| 19 | ECU | 5 | Kilitlenme önleyici fren sistemi ve hız sabitleyici |
| 20 | 4×4 | 20 | Dört tekerlekten çekiş k10trol sistemi ve ADD k10trol sistemi |
| 21 | CAC | 15 | Çakmak, ses sistemi, SRS hava yastığı sistemi ve elektrikli aynalar |
| 22 | GÖSTERGE | 10 | Göstergeler ve sayaçlar, geri vites lambaları, marş sistemi, gündüz yanan ışık sistemi ve klima sistemi |
| 23 | IGN | 5 | SRS hava yastığı sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, boşaltma sistemi ve ateşleme sistemi |
| 24 | LP KARGO | 5 | Şarj lambası |
| 25 | SIRA | 15 | Arka lambalar, plaka lambaları, ön panel lambaları, park lambaları ve torpido gözü aydınlatması |
| 26 | ECU-B | 5 | SRS göstergesi |
| 27 | MISIR HAZ | 20 | Acil durum flaşörleri ve kornalar |
| 28 | DIR-DİR | 5 | Başlangıç sistemi |
| 29 | DUR | 15 | Fren lambaları ve yükseltilmiş fren lambası |
| 36 | GÜÇLÜ | 30 | Elektrikli kapı kilitleme sistemi, elektrikli camlar ve elektrikli koltuk |
Makine bölümü
Çekme kiti ile

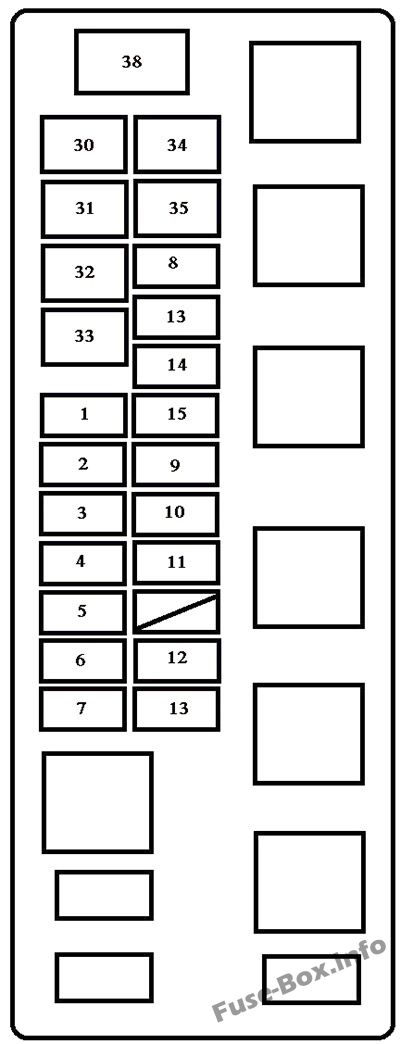

Motor bölmesindeki sigorta yerleşimi (2001, 2002)
| Numara. | Soyadı | Amper [A] | Devre |
|---|---|---|---|
| 1 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 2 | GÜÇ ÇIKIŞI 1 | 15 | Güç çıkışı (üst) |
| 3 | GÜÇ ÇIKIŞI 2 | 15 | Güç çıkışı (alt) |
| 3 | FR BROUILLARD | 20 | Ön sis farları |
| 4 | ALT-S | 7.5 | Şarj sistemi |
| 5 | KAFA (DR) | 10 | Sağ far |
| 10 | KAFA (SOL) | 10 | Sol far (gündüz yanan ışık sistemi olmadan) |
| 10 | KAFA (YÜKSEK SAĞ) | 10 | Sağ far (uzun far) (gündüz yanan ışık sistemi ile) |
| 11 | KAFA (SOL) | 10 | Sol far (gündüz yanan ışık sistemi olmadan) |
| 11 | KAFA (HI LH) | 10 | Sol far (uzun far) (gündüz yanan ışık sistemi ile) |
| 12 | EFI NO.2 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi ve Emisy10 K10trol Sistemi |
| 13 | AC | 10 | Klima sistemi |
| 14 | DRL | 7.5 | Gündüz yanan ışık sistemi (gündüz yanan ışık sistemi ile) |
| 15 | KAFA (LO RH) | 10 | Sol far (kısa huzme) (gündüz yanan ışık sistemi ile) |
| 16 | BAŞ (BA SOL) | 10 | Sol far (kısa huzme) (gündüz yanan ışık sistemi ile) |
| 30 | ABS1 | 40 | Kilitlenme önleyici fren sistemi |
| 31 | ABS 2 | 40 | Kilitlenme önleyici fren sistemi |
| 32 | J/B | 50 | Tüm “PWR”, “HORN HAZ”, “KUYRUK”, “KARGO LP”, “STOP” ve “ECU-B” bileşenleri sigortalar |
| 33 | AM2 | 30 | Ateşleme sistemi |
| 34 | AM1 | 40 | Ateşleme sistemi |
| 35 | DESTEK | 50 | Klima sistemi |
| 37 | Florida | 30 | Römork ışıkları |
| 38 | HER ŞEY | 120 | “AM1”, “ALT-S”, “HTR”, “FR FOG”, “PWR OUTLET 1” ve “PWR OUTLET 2” sigortalarının tüm bileşenleri |
2003, 2004
Yolcu bölmesi

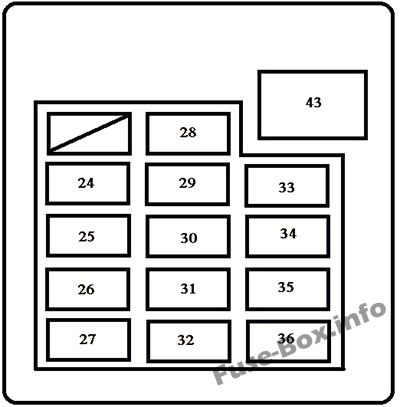

Yolcu bölmesindeki sigorta yerleşimi (2003, 2004)
| Numara. | Soyadı | Amper [A] | Devre |
|---|---|---|---|
| 24 | TEC | 20 | Ön cam silecekleri ve yıkayıcı |
| 25 | TUR | 5 | yanıp sönen |
| 26 | ECU IG | 5 | Kilitlenme önleyici fren sistemi, hız sabitleyici sistemi |
| 27 | 4×4 | 20 | Dört tekerlekten çekiş k10trol sistemi, ADD k10trol sistemi |
| 28 | CAC | 15 | Çakmak, ses sistemi, SRS hava yastığı sistemi, elektrikli aynalar, “PWR OUTLET 1” ve “PWR OUTLET 2” sigortaları |
| 29 | GÖSTERGE | 10 | Göstergeler ve sayaçlar, geri vites lambaları, marş sistemi, klima sistemi |
| 30 | IGN | 5 | SRS hava yastığı sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, boşaltma uyarı ışığı, ateşleme sistemi |
| 31 | LP KARGO | 5 | Şarj lambası |
| 32 | SIRA | 15 | Arka lambalar, plaka lambaları, gösterge paneli lambaları, park lambaları, torpido gözü lambaları |
| 33 | OBD | 7.5 | On-Poard teşhis sistemi |
| 34 | korna | 10 | boynuzlar |
| 35 | DIR-DİR | 5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Göstergeler ve Sayaçlar |
| 36 | DUR | 15 | Fren lambaları, yüksek fren lambası |
| 43 | GÜÇLÜ | 30 | Elektrikli kapı kilitleme sistemi, elektrikli camlar ve elektrikli koltuk |
Makine bölümü

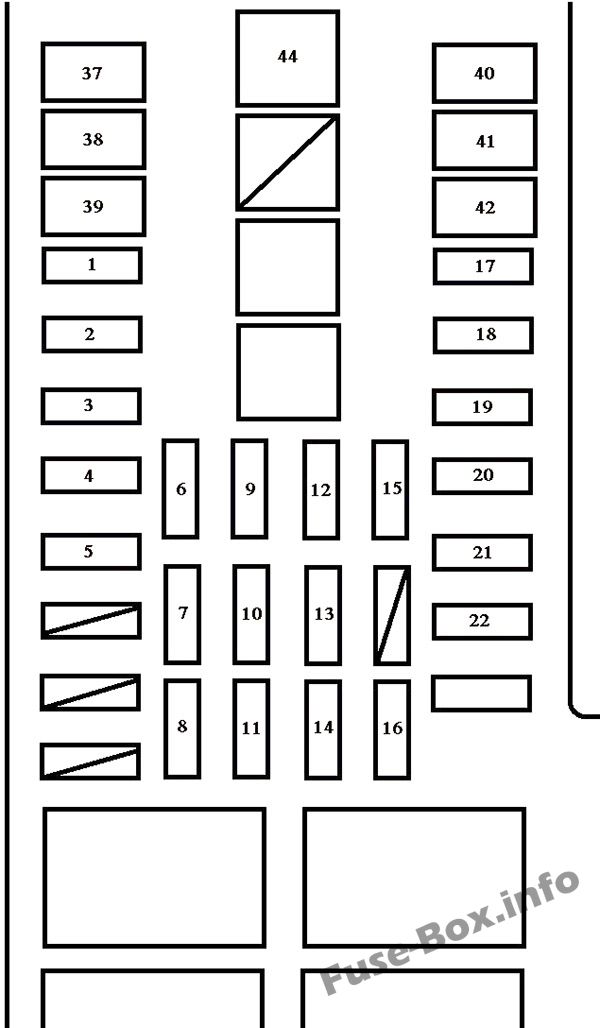

Motor bölmesindeki sigorta yerleşimi (2003, 2004)
| Numara. | Soyadı | Amper [A] | Devre |
|---|---|---|---|
| 1 | ME HTR | 15 | Isıtmalı dış aynalar |
| 2 | SİS | 15 | Ön sis farları |
| 3 | ÇEKİ FRENİ | 30 | Römork fren k10trolörü |
| 4 | ALT AKÜ | 30 | Treyler alt aküsü |
| 5 | ÇEKİ KUYRUĞU | 30 | Römork lambaları (park lambaları) |
| 6 | GÜÇ ÇIKIŞI 1 | 15 | Fiş |
| 7 | ECU-B | 5 | Kilitlenme önleyici fren sistemi |
| 8 | H-LP Sağ | 10 | Sağ far şeridi (uzun huzme) |
| 9 | GÜÇ ÇIKIŞI 2 | 15 | Fiş |
| 10 | KUBBE | 10 | İç aydınlatma, kişisel aydınlatma, tavan lambası, k10tak anahtarı lambası, adım lambası, kapı iç aydınlatma lambası, kapı açık uyarı lambası |
| 11 | H-LP LH | 10 | Sol far (uzun far) |
| 12 | EFI NO.2 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Emisy10 K10trol Sistemi |
| 13 | RADYO | 20 | Ses sistemi |
| 14 | RL KAFA | 10 | Sağ far (kısa huzme) (gündüz yanan ışık sistemi ile) |
| 15 | AC | 10 | Klima sistemi |
| 16 | BAŞ LL | 10 | Sol far (kısa huzme) (gündüz yanan ışık sistemi ile) |
| 17 | ALT-S | 7.5 | Şarj sistemi |
| 18 | ETCS | 10 | 2UZ-FE motor: çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, elektr10ik gaz kelebeği k10trol sistemi |
| 19 | DOYGUNLUK | 15 | Acil durum flaşörleri |
| 20 | EFI NO.1 | 20 | Çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, yakıt pompası, “EFI NO.2” sigortası |
| 21 | AM2 | 30 | Ateşleme sistemi, çalıştırma sistemi, “IGN” ve “STA” sigortaları |
| 22 | ÇEKİCİ | 30 | Çekme k10vertörü |
| 23 | ETCS | 15 | 5VZ-FE motor: çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, elektr10ik gaz kelebeği k10trol sistemi |
| 37 | AM1 | 40 | Marş sistemi, “ACC”, “WIP”, “4WD”, “ECU-IG”, “GAUGE” ve “TURN” sigortaları |
| 38 | DESTEK | 50 | Klima sistemi, “A/C” sigortası |
| 39 | J/B | 50 | Sigortalar “GÜÇ”, “KARGO LP”, “KUYRUK”, “OBD”, “KORNA” ve “DURDUR” |
| 40 | ABS 2 | 40 | Kilitlenme önleyici fren sistemi |
| 41 | ABS 3 | 30 | Kilitlenme önleyici fren sistemi |
| 42 | ST3 | 30 | Çalıştırma sistemi, “STA” sigortası |
| 44 | FL ALT | 100/140 | Sigortalar « AM1», «HTR», «J/B», «MIR HTR», «SİS», «ÇİÇEKİ BRK», «ALT BATT», «ÇEKİCİ KUYRUK», «PWR OUTLET 1» ve «PWR OUTLET 2» |
2005, 2006
Yolcu bölmesi

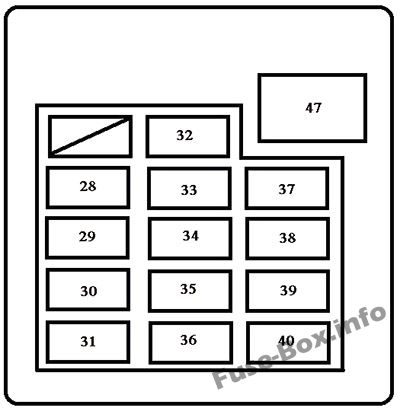

Yolcu bölmesindeki sigorta yerleşimi (2005, 2006)
| Numara. | Soyadı | Amper [A] | Devre |
|---|---|---|---|
| 28 | TEC | 20 | Ön cam silecekleri ve yıkayıcı |
| 29 | TUR | 5 | yanıp sönen |
| 30 | ECU IG | 5 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi, mültipleks iletişim sistemi, lastik basıncı uyarı sistemi |
| 31 | 4×4 | 20 | Dört tekerlekten çekiş k10trol sistemi, ADD k10trol sistemi |
| 32 | CAC | 15 | Çakmak, ses sistemi, SRS hava yastığı sistemi, elektrikli aynalar, “PWR OUTLET 1” ve “PWR OUTLET 2” sigortaları |
| 33 | GÖSTERGE | 10 | Göstergeler ve sayaçlar, geri vites lambaları, marş sistemi, klima sistemi, otomatik parlama önleyici iç ayna, dış ayna ısıtıcıları |
| 34 | IGN | 5 | SRS Hava Yastığı Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Boşaltma Uyarı Işığı, Ateşleme Sistemi, Araç Denge K10trol Sistemi, Ön Yolcu Yolcu Sınıflandırma Sistemi |
| 35 | LP KARGO | 5 | Şarj lambası |
| 36 | SIRA | 15 | Arka lambalar, plaka lambaları, gösterge paneli lambaları, park lambaları, torpido gözü lambaları |
| 37 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 38 | korna | 10 | boynuzlar |
| 39 | DIR-DİR | 5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Göstergeler ve Sayaçlar |
| 40 | DUR | 15 | Fren lambaları, yükseğe m10teli fren lambası, kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi, çekici dönüştürücü |
| 47 | GÜÇLÜ | 30 | Elektrikli kapı kilitleme sistemi, elektrikli camlar, elektrikli arka cam, elektrikli koltuk |
Makine bölümü

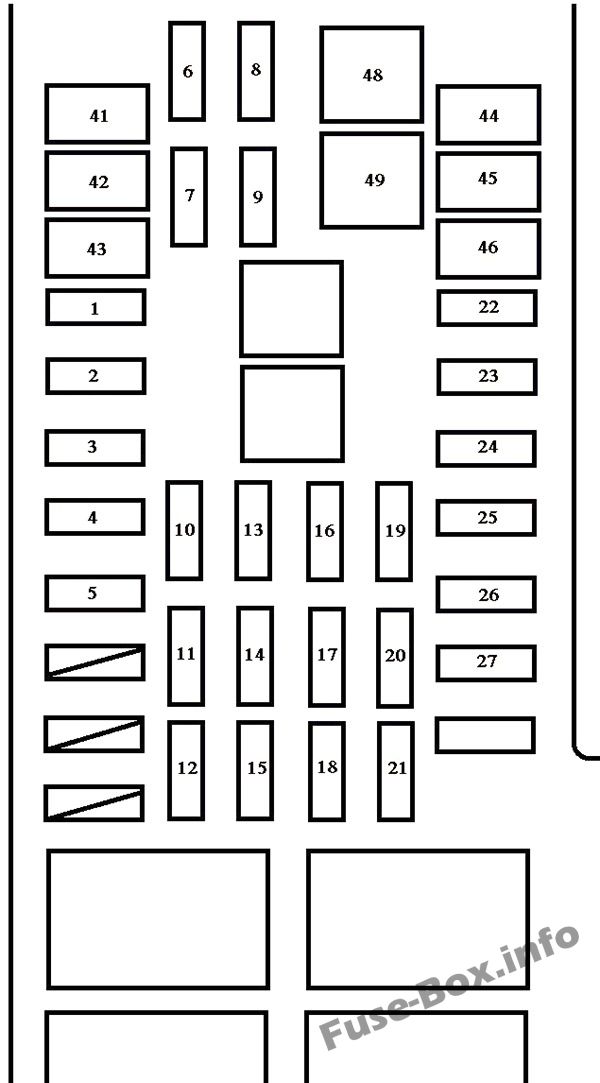

Motor bölmesindeki sigorta yerleşimi (2005, 2006)
| Numara. | Soyadı | Amper [A] | Devre |
|---|---|---|---|
| 1 | ME HTR | 15 | Isıtmalı dış aynalar |
| 2 | SİS | 15 | Ön sis farları |
| 3 | ÇEKİ FRENİ | 30 | Römork fren k10trolörü (çekme paketi ile) |
| 4 | ALT AKÜ | 30 | Römork alt aküsü (çekme paketi ile) |
| 5 | ÇEKİ KUYRUĞU | 30 | Römork lambaları (park lambaları) |
| 6 | KIYAMAMAK | 30 | Yedek sigorta |
| 7 | KIYAMAMAK | 15 | Yedek sigorta |
| 8 | KIYAMAMAK | 20 | Yedek sigorta |
| 9 | KIYAMAMAK | 10 | Yedek sigorta |
| 10 | GÜÇ ÇIKIŞI 1 | 15 | Fiş |
| 11 | ECU-B | 5 | Araç Stabilite K10trol Sistemi, Ön Yolcu Yolcu Sınıflandırma Sistemi |
| 12 | H-LP Sağ | 10 | Sağ far (uzun far) |
| 13 | GÜÇ ÇIKIŞI 2 | 15 | Fiş |
| 14 | KUBBE | 10 | İç aydınlatma, kişisel aydınlatma, tavan lambası, k10tak anahtarı lambası, adım lambası, kapı iç aydınlatma lambası, kapı açık uyarı lambası |
| 15 | H-LP LH | 10 | Sol far (uzun far) |
| 16 | EFI NO.2 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Kaçak Tespit Pompası, Emisy10 K10trol Sistemi |
| 17 | RADYO | 20 | Ses sistemi |
| 18 | RL KAFA | 10 | Sağ far (kısa huzme) (gündüz yanan ışık sistemi ile) |
| 19 | AC | 10 | Klima sistemi |
| 20 | 1 F | 20 | A / F sensörü |
| 21 | BAŞ LL | 10 | Sol far (kısa huzme) (gündüz yanan ışık sistemi ile) |
| 22 | ALT-S | 7.5 | Şarj sistemi |
| 23 | ETCS | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Elektr10ik Gaz Kelebeği K10trol Sistemi |
| 24 | DOYGUNLUK | 15 | Acil dönüş sinyalleri, dönüş sinyalleri, çekici dönüştürücü |
| 25 | EFI NO.1 | 20 | Çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, yakıt pompası, “EFI NO.2” sigortası |
| 26 | AM2 | 30 | Ateşleme sistemi, çalıştırma sistemi, “IGN” ve “STA” sigortaları |
| 27 | ÇEKİCİ | 30 | Çekme k10vertörü |
| 41 | AM1 | 40 | Marş sistemi, “ACC”, “WIP”, “4WD”, “ECU-IG”, “GAUGE” ve “TURN” sigortaları |
| 42 | DESTEK | 50 | Klima sistemi, “A/C” sigortası |
| 43 | J/B | 50 | Sigortalar “GÜÇ”, “KARGO LP”, “KUYRUK”, “OBD”, “KORNA” ve “DURDUR” |
| 44 | ABS 2 | 50 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi |
| 45 | ABS 3 | 30 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi |
| 46 | ST3 | 30 | Çalıştırma sistemi, “STA” sigortası |
| 48 | FL ALT | 100/140 | Kaynaştırıcılar « AM1», «HTR», «J/B», «MIR HTR», «SİS», «ÇİÇEKİ BRK», «ALT BATT, «ÇEKİCİ KUYRUK», «PWR OUTLET 1» ve «PWR OUTLET 2» |
| 49 | BİR POMPA | 60 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |

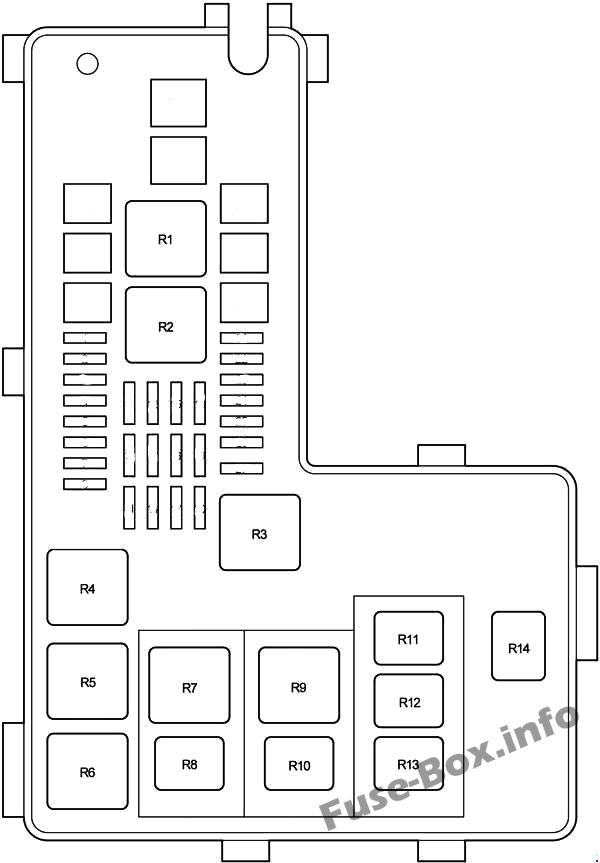

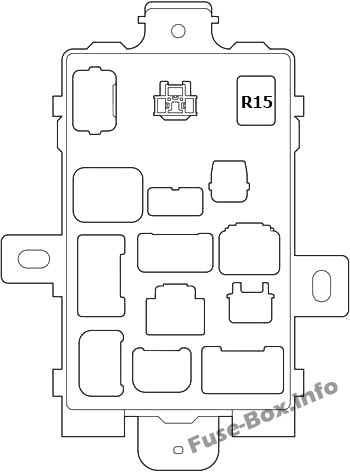

Röle (2003-2006)
Röle (2003-2006)
| Numara. | Röle |
|---|---|
| R1 | Gündüz yanan ışık sistemi (DRL NO.4) |
| R2 | karartıcı |
| R3 | Phare (H-LP) |
| R4 | Güç çıkışı (PWR OUTLET) |
| R5 | Sis farları |
| R6 | Su ısıtıcı |
| R7 | Römork alt pili (ALT BATT) |
| R8 | Isıtmalı dış aynalar (MIR HTR) |
| R9 | Arka lambalar (TOW KUYRUK) |
| R10 | Hava / yakıt oranı sensörü (A / F HTR) |
| R11 | Yakıt pompası (F / PMP) |
| R12 | Devre açma rölesi (C / OPN) |
| R13 | EFI |
| R14 | Marş (ST) |
| R15 | Elektrik Rölesi |
