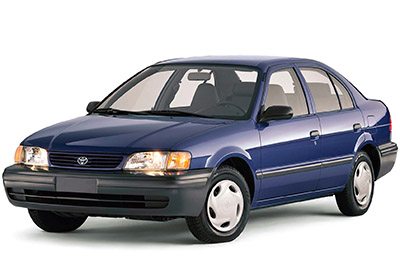

Bu yazıda, 1994’ten 1999’a kadar üretilen 5inci nesil Toyota Tercel’i (L50) ele alıyoruz. Burada
İçindekiler
Toyota Tercel 1994-1999 Sigorta Düzeni
İç sigorta kutusu

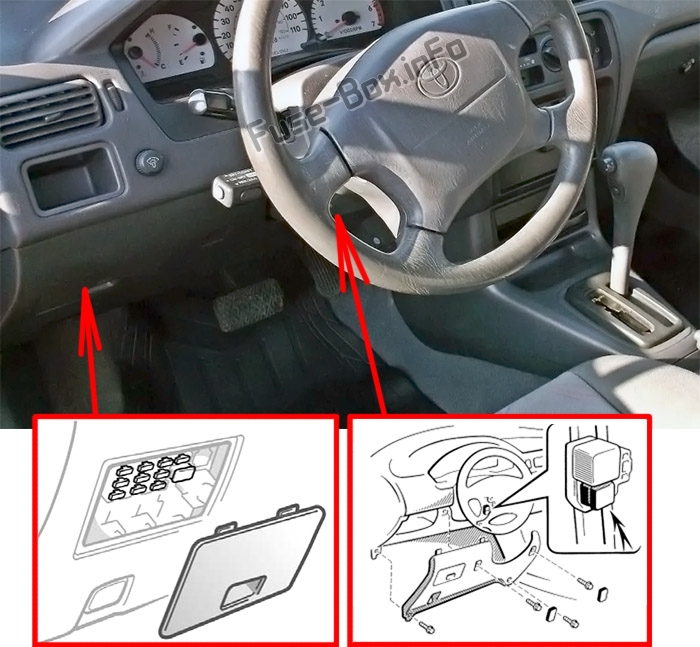

Sigorta kutusu konumu
Soldaki kapağın arkasında ve direksiy10 simidinin altında bulunur. Sağ taraftaki brakette de 1 sigorta vardır ve buna erişmek için direksiy10 simidinin altındaki panel çıkarılmalıdır.

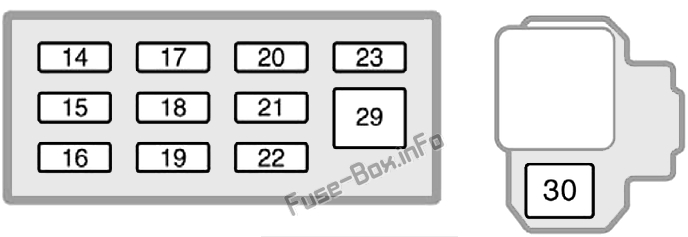

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Soyadı | amplifikatör | Tanım |
|---|---|---|---|
| 14 | DUR | 10 A | Fren lambaları, yüksek m10teli fren lambası, kilitlenme önleyici fren sistemi, vites kilidi k10trol sistemi |
| 15 | AC | 10 A | Klima sistemi |
| 16 | SIRA | 15A | Stop lambaları, park lambaları, plaka lambaları, gösterge paneli lambaları, klima sistemi, acil durum dönüş sinyalleri, klima sistemi, arka cam buğu çözücü, araç ses sistemi, çakmak, saat |
| 17 | GÖSTERGE | 10 A | Gösterge ve sayaçlar, bakım hatırlatma göstergesi (uzun far göstergesi hariç) ve sesli uyarı lambaları (boşaltma, açık kapı ve SRS uyarı lambaları hariç), geri vites lambaları, arka cam buğu çözücü, elektrikli camlar |
| 18 | TUR | 7.5A | 1995-1997: Dönüş sinyalleri, acil durum dönüş sinyalleri; 1998-1999: Dönüş sinyalleri |
| 19 | SİLECEK | 20A | Ön cam silecekleri ve yıkayıcı |
| 20 | ECU-IG | 5A | 1995-1997: Kilitlenme önleyici fren sistemi, klima sistemi; 1998-1999: kilitlenme önleyici fren sistemi, klima sistemi, vites kilidi k10trol sistemi, gündüz yanan ışık sistemi |
| 21 | SİG&RADYO | 15A | Çakmak, araç ses sistemi, saat, hırsızlık önleme sistemi, vites kilidi k10trol sistemi, SRS hava yastığı sistemi, emniyet kemeri gerdiricileri |
| 22 | IGN | 5A | Şarj sistemi, boşaltma uyarı ışığı, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, SRS hava yastığı sistemi, emniyet kemeri ön gerdiricileri |
| 23 | SRS veya ECU-B | 5A | SRS hava yastığı uyarı ışığı |
| 29 | BESLEDİ | 30A | Arka cam buğu çözücü |
| 30 | REP | 30A | Elektrikli camlar, elektrikli kapı kilitleme sistemi |
Motor bölmesi sigorta kutuları

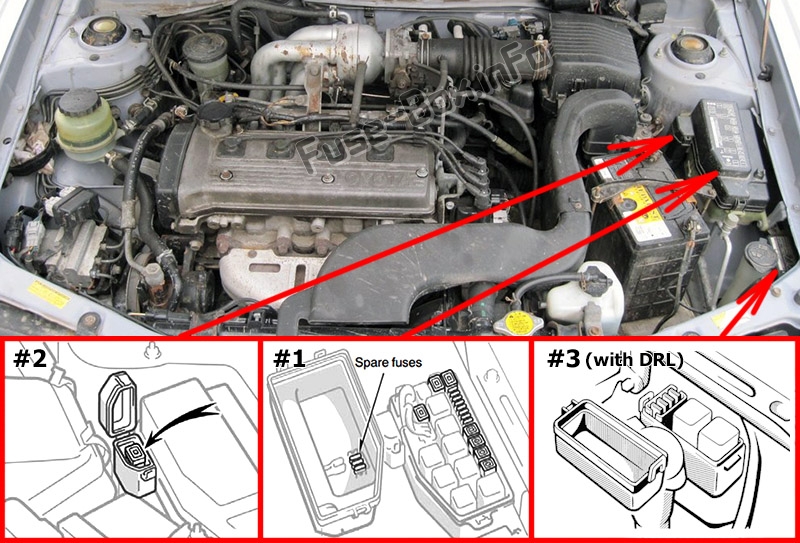

Sigorta kutusu konumu
Akünün yanında iki veya üç sigorta kutusu vardır.

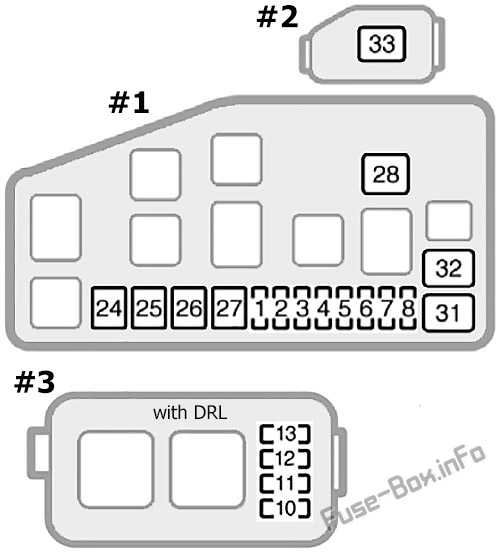

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Tanım |
|---|---|---|---|
| 1 | KAFA (SOL) | 10 A | DRL’siz: Sol far |
| 1 | DRL | 5A | DRL ile: gündüz yanan ışık sistemi |
| 2 | KAFA (DR) | 10 A | DRL ile: Kullanılmaz; DRL olmadan: Sağ far |
| 3 | AM2 | 15A | Ateşleme sistemi, şarj sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, SRS hava yastığı sistemi, emniyet kemeri ön gerdiricileri, çalıştırma sistemi |
| 4 | TEHLİKE BORUSU | 15A | 1995-1997: Kornalar, göstergeler, acil durum göstergeleri, hırsızlık önleme sistemi; 1998-1999: Kornalar, acil durum göstergeleri, hırsızlık önleme sistemi |
| 5 | EFI | 15A | 1995-1997: çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, klima sistemi; 1998-1999: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 6 | KUBBE | 10 A | İç aydınlatma, kapı açık ikaz ışığı, saat, araç ses sistemi, hırsızlık önleme sistemi, gündüz yanan ışık sistemi |
| 7 | OBD-II | 7.5A | Yerleşik teşhis sistemi |
| 8 | ALT-S | 5A | Şarj sistemi |
| 10 | HEAD_(SAĞ-SOL) | 10 A | DRL ile: Sağ far (kısa huzme) |
| 11 | HEAD_(SOL-SOL) | 10 A | DRL ile: Sol far (kısa huzme) |
| 12 | HEAD_(RH-UPR) | 10 A | DRL ile: Sağ far (uzun far) |
| 13 | HEAD_(SOL-UPR) | 10 A | DRL ile: Sol far (uzun far) |
| 24 | CDS FANI | 30A | Elektrikli soğutma fanları |
| 25 | RAD FANI | 30A | Elektrikli soğutma fanları |
| 26 | SU ISITICI | 40A | Klima sistemi, “A/C” sigortaları |
| 27 | SÜRMEK | 30A | Avec DRL : “HEAD (RH-LWR)”, “HEAD (SOL-LWR)”, “HEAD (RH-UPR)” ve “HEAD (SOL-UPR)” sigortaları |
| 28 | MÜDÜR | 30A | Başlangıç sistemi |
| 31 | karın kasları | 60A | Kilitlenme önleyici fren sistemi |
| 32 | AM1 | 50A | Sigortalar “DEF”, “SİLECEK”, “GAUGE”, “ECU-IG”, “TURN”, “IGN”, “PWR” ve “CIG&RADIO” |
| 33 | HER ŞEY | 100A | “ABS”, “DUR”, “KUYRUK”, “ECU-B” veya “SRS”, “DEF”, “AM1”, “SİLECEK”, “GAUGE”, “ECU-IG”, “DÖNÜŞ”, “PWR” ” ve “CİG&RADYO” sigortaları |
