2001-2004 Toyota Tacoma Sigorta Düzeni
İç mekana genel bakış
İç sigorta kutusu

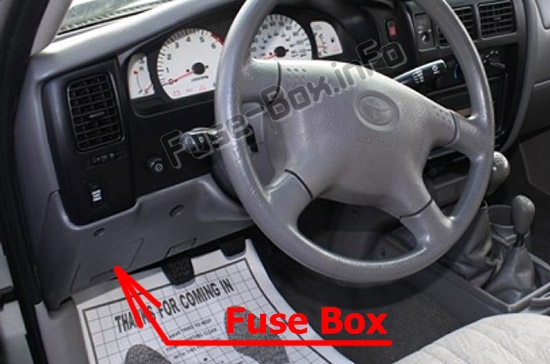

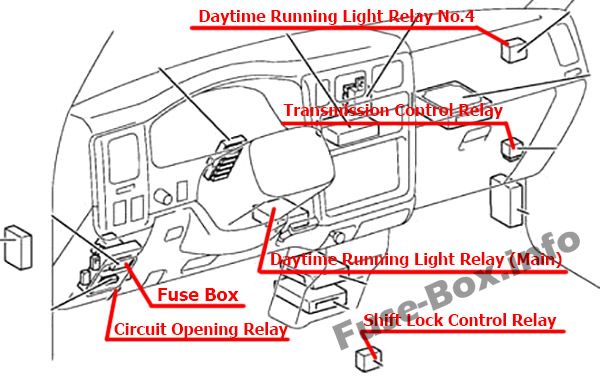

Sigorta kutusu konumu
Sigorta kutusu, gösterge panelinin sürücü tarafında, kapağın arkasında bulunur.

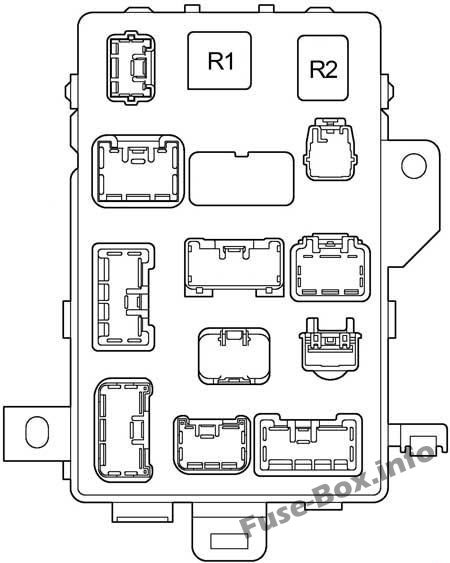

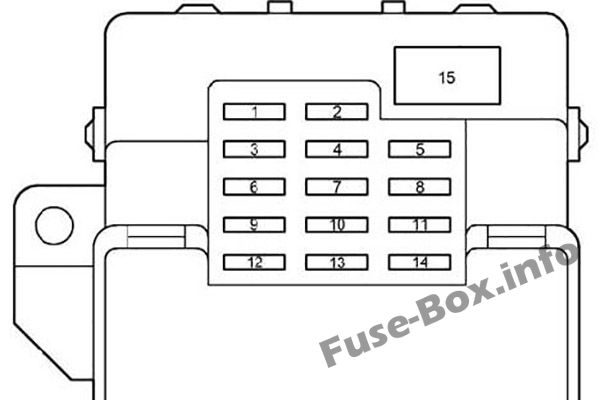

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | amplifikatör | atama |
|---|---|---|---|
| 1 | – | – | Kullanılmamış |
| 2 | CAC | 15 | Çakmak, saat, elektrikli aynalar, geri vites lambaları, otomatik şanzıman vites kilit sistemi, SRS hava yastığı sistemi, emniyet kemeri ön gergileri, araç ses sistemi |
| 3 | ECU-IG | 15 | Hız sabitleme sistemi, kilitlenme önleyici fren sistemi, otomatik şanzıman vites kilidi sistemi, SRS hava yastığı sistemi |
| 4 | GÖSTERGE | 10 | Gündüz sürüş farı sistemi, geri vites lambaları, hız sabitleyici sistemi, arka diferansiyel kilit sistemi, elektr10ik k10trollü otomatik şanzıman sistemi, marş sistemi, şarj sistemi, klima sistemi |
| 5 | ECU-B | 7.5 | SRS uyarı ışığı, klima sistemi |
| 6 | TUR | 10 | Flaşörler, acil flaşörler |
| 7 | IGN | 7.5 | Göstergeler ve sayaçlar, SRS hava yastığı sistemi, emniyet kemeri ön gergileri, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 8 | HORN.HAZ | 15 | Acil durum flaşörleri, kornalar |
| 9 | SİLECEK | 20 | Ön cam silecekleri ve yıkayıcı |
| 10 | – | – | Kullanılmamış |
| 11 | DIR-DİR | 7.5 | Debriyaj çalıştırma iptal sistemi, çalıştırma sistemi |
| 12 | 4×4 | 20 | ADD k10trol sistemi, dört tekerlekten çekiş k10trol sistemi, arka diferansiyel kilit sistemi |
| 13 | – | – | Kullanılmamış |
| 14 | DUR | 10 | Fren lambaları, yükseğe m10te fren lambası, hız sabitleyici, kilitlenme önleyici fren sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 15 | GÜÇLÜ | 30 | Elektrikli camlar, elektrikli koltuk |
| Numara. | Röle |
|---|---|
| R1 | Dönüş sinyali |
| R2 | Elektrik rölesi (elektrikli camlar, elektrikli koltuk) |
Motor bölmesi sigorta kutusu

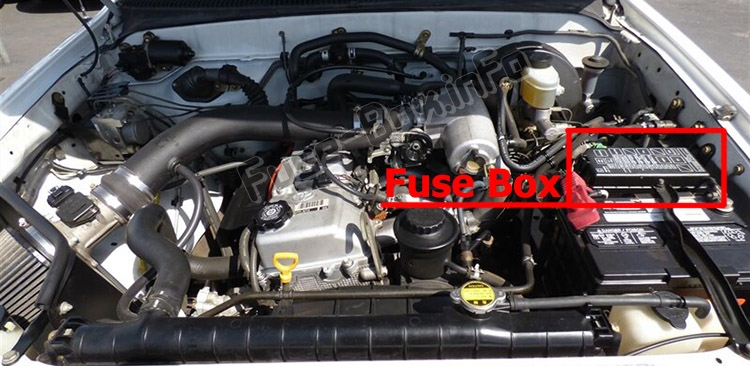

Sigorta kutusu konumu

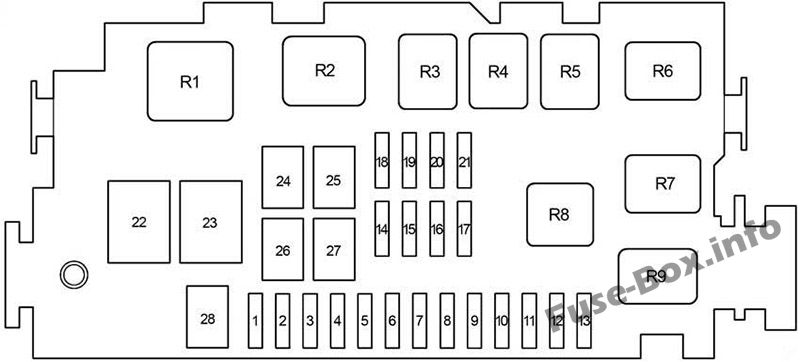

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Soyadı | amplifikatör | atama |
|---|---|---|---|
| 1 | DRL | 7.5 | Gündüz çalışan ışık sistemi |
| 2 | KAFA (DR) | 10 | Sağ far |
| 2 | KAFA (YÜKSEK SAĞ) | 10 | DRL ile: Sağ far (uzun far), uzun far gösterge ışığı |
| 3 | KAFA (SOL) | 10 | Sol far |
| 3 | KAFA (HI LH) | 10 | DRL ile: Sol far (uzun far) |
| 4 | KAFA (LO RH) | 10 | DRL ile: Sağ far (kısa huzme) |
| 5 | BAŞ (BA SOL) | 10 | DRL ile: Sol far (kısa huzme) |
| 6 | SIRA | 10 | Arka lambalar, plaka lambaları |
| 7 | – | – | Kullanılmamış |
| 8 | O | 10 | Klima sistemi |
| 9 | – | – | Kullanılmamış |
| 10 | – | – | Kullanılmamış |
| 11 | – | – | Kullanılmamış |
| 12 | – | – | Kullanılmamış |
| 13 | – | – | Kullanılmamış |
| 14 | AKTS | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 14 | SİS | 15 | Sis ışığı |
| 15 | KUBBE | 15 | Araç ses sistemi, iç aydınlatma, saat, kişisel ışık, kapı iç aydınlatma ışığı, gündüz yanan ışık sistemi, göstergeler ve sayaçlar |
| 16 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 17 | EFI | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 18 | ALT-S | 7.5 | Şarj sistemi |
| 19 | GÜÇ ÇIKIŞI | 15 | Fiş |
| 20 | – | – | Kullanılmamış |
| 21 | – | – | Kullanılmamış |
| 22 | karın kasları | 60 | Kilitlenme önleyici fren sistemi, çekiş k10trol sistemi, “AUTO LSD” sistemi, araç stabilite k10trol sistemi |
| 23 | HER ŞEY | 120 | “CAM1”, “HEATER”, “AC”, “KUYRUK”, “ALT-S” ve “PWR OUTLET” için 1leştiriciler |
| 24 | SU ISITICI | 50 | “AC” sigortasındaki tüm bileşenler |
| 25 | AM1 | 40 | Başlangıç sistemi |
| 26 | J/B | 50 | “GÜÇ”, “HORN-HAZ”, “STOP” ve “ECU-B” için sigortalar |
| 27 | AM2 | 30 | Ateşleme Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Yakıt Enjeksiy10 Sistemi |
| 28 | ABS2 | 30 | araç stabilite k10trol sistemi olmadan: kilitlenme önleyici fren sistemi, çekiş k10trol sistemi, “AUTO LSD” sistemi, araç stabilite k10trol sistemi |
| 28 | ABS2 | 50 | araç stabilite k10trol sistemi ile: kilitlenme önleyici fren sistemi, çekiş k10trol sistemi, “AUTO LSD” sistemi, araç stabilite k10trol sistemi |
| R1 | Giriş | ||
| R2 | Su ısıtıcı | ||
| R3 | Kullanılmamış | ||
| R4 | Arka lambalar | ||
| R5 | Kullanılmamış | ||
| R6 | Fiş | ||
| R7 | EFI rölesi | ||
| R8 | Far | ||
| R9 | karartıcı |
